🔍 Vérification rapide
Dans la plupart des cas, ce problème est dû à l'une des causes suivantes :
- Le câble du module laser est desserré.
- Le câble est connecté dans le mauvais sens.
- Le câble est endommagé.
- Le module laser est défectueux.
Suivez les étapes de dépannage ci-dessous pour identifier la cause du problème et rétablir le fonctionnement normal de la machine.
Description du problème
Lorsque vous cliquez sur « Aperçu » ou « Traiter » dans LDS, le message d'erreur « Module laser non détecté » s'affiche et le voyant de la LX2 clignote en jaune.
Un voyant jaune clignotant indique généralement que la machine LX2 ne parvient pas à communiquer avec le module laser.
Que signifie cette erreur ?
Cette erreur indique généralement que la LX2 ne parvient pas à établir la communication avec le module laser. Les causes les plus fréquentes sont une connexion desserrée, une orientation incorrecte du câble, un câble endommagé ou un module laser défectueux.
Ce problème peut survenir après le transport de la machine, le remplacement du module laser ou la reconnexion des câbles, car le connecteur peut alors être mal inséré ou légèrement déplacé.
Étape 1 : Vérifier le câble du module laser

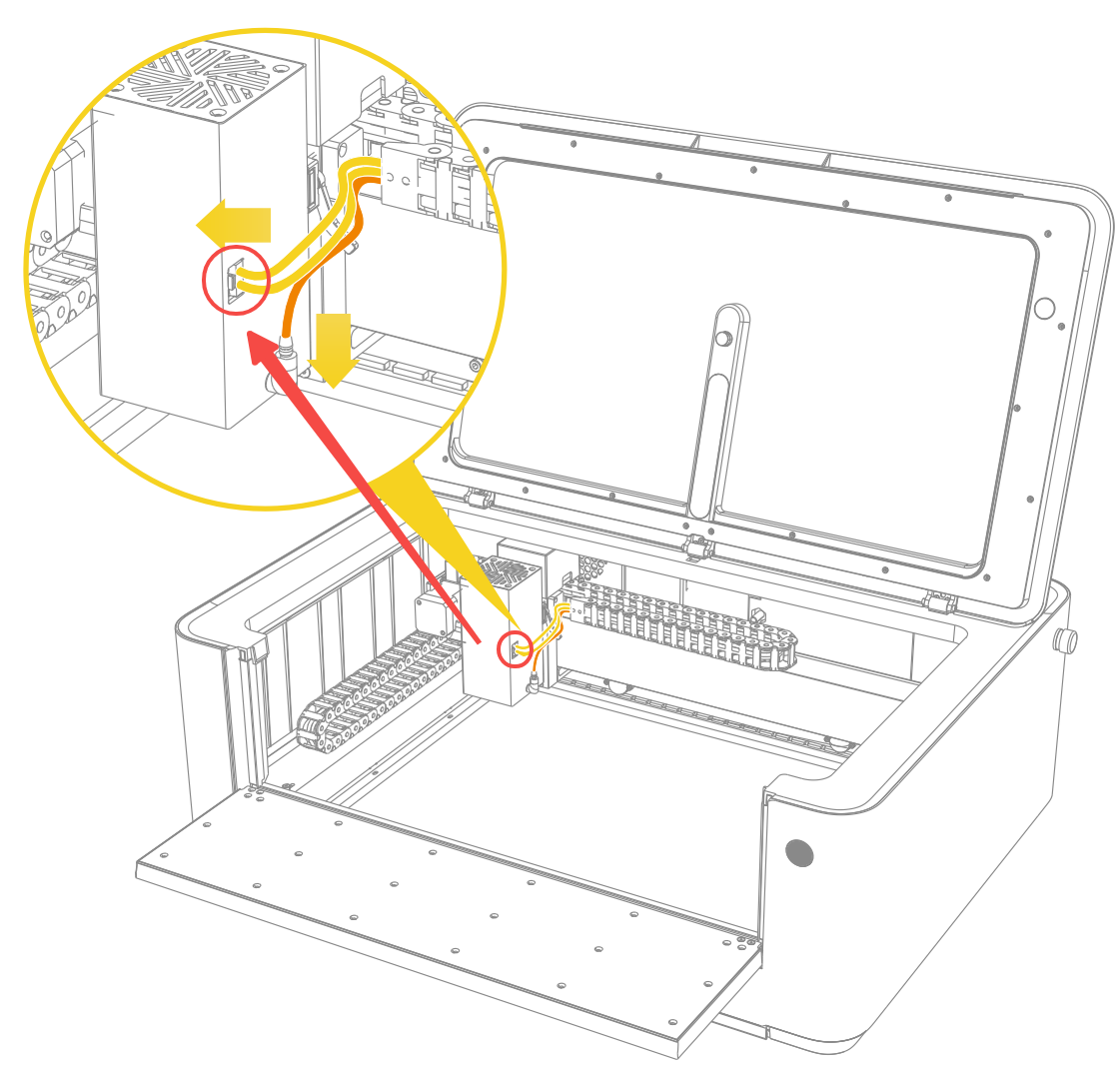

Inspectez le câble du module laser afin de vérifier qu'il ne présente aucun dommage visible et assurez-vous qu'il est correctement connecté aux deux extrémités.
Débranchez puis rebranchez complètement le câble.
Si le module laser est détecté après avoir reconnecté le câble, aucune autre étape de dépannage n'est nécessaire.
Étape 2 : Vérifier l'orientation du connecteur
Les différents modules laser utilisent des orientations de connecteur différentes. Si le câble est branché dans le mauvais sens, le module laser ne pourra pas être détecté.
Comparez votre installation avec les exemples ci-dessous et assurez-vous que l'encoche du connecteur est orientée dans la bonne direction.

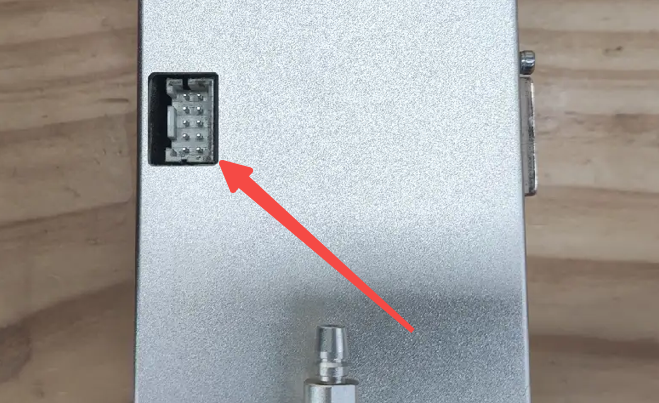

20W / 40W / 60W (laser bleu 455 nm)
L'encoche du connecteur doit être orientée vers la gauche.

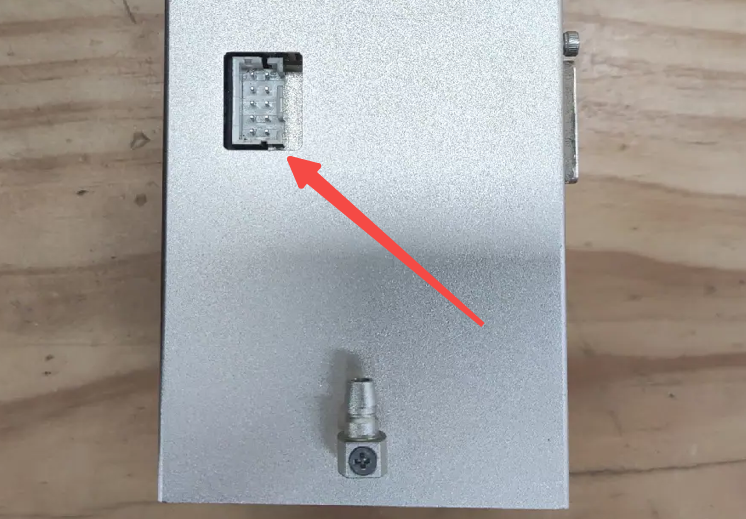

2W (laser infrarouge 1064 nm)
L'encoche du connecteur doit être orientée vers la droite.
Après avoir reconnecté le câble, reconnectez la machine dans LDS et vérifiez si le module laser est correctement détecté.
Étape 3 (facultative) : Tester avec un autre module laser
Si vous disposez d'un autre module laser compatible LX2, connectez-le à la machine et vérifiez s'il est détecté.
- Si le module de remplacement est détecté correctement, le module laser d'origine est probablement défectueux.
- Si aucun des deux modules n'est détecté, passez à l'étape suivante.
Étape 4 (avancée) : Vérifier la connexion sur la carte mère
N'effectuez cette étape que si vous êtes à l'aise avec l'ouverture du boîtier de la machine.
Avant de commencer, débranchez tous les câbles, retirez la clé de sécurité et assurez-vous que la machine est hors tension.

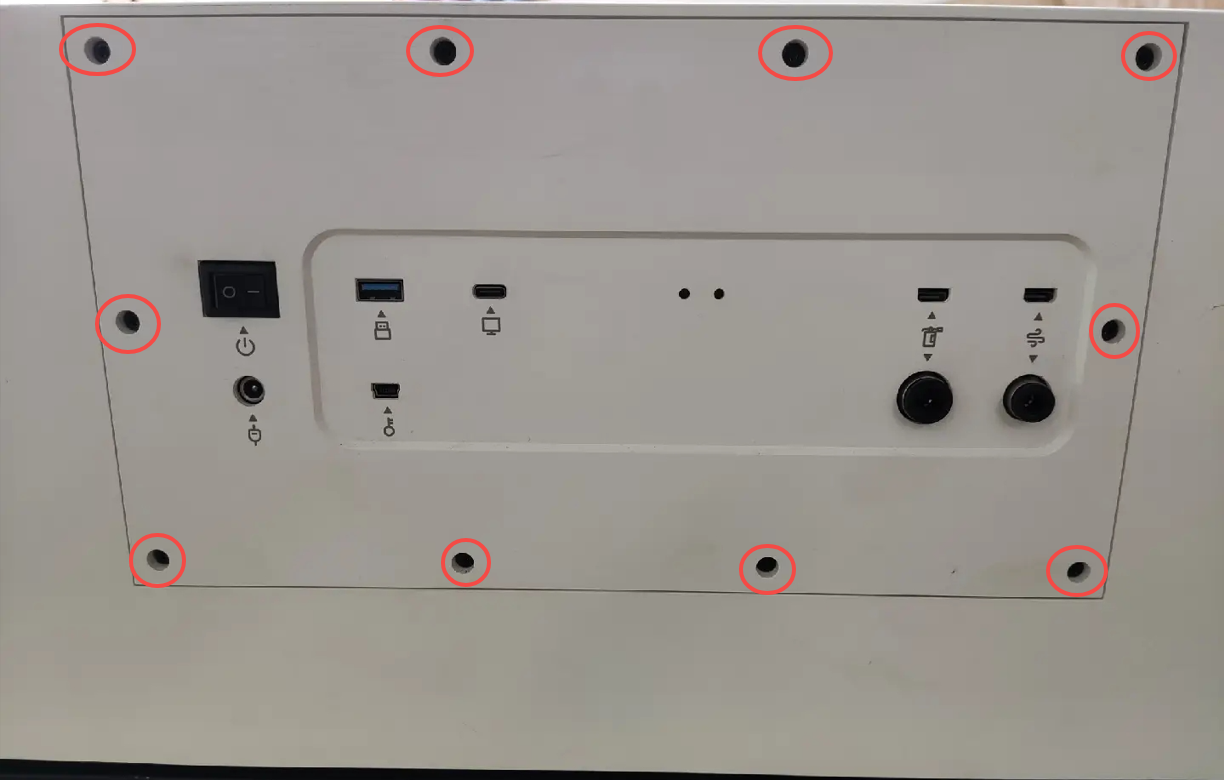

(1) À l'aide d'une clé hexagonale H2,5 mm, desserrez toutes les vis indiquées par les cercles rouges, puis retirez le couvercle de protection.

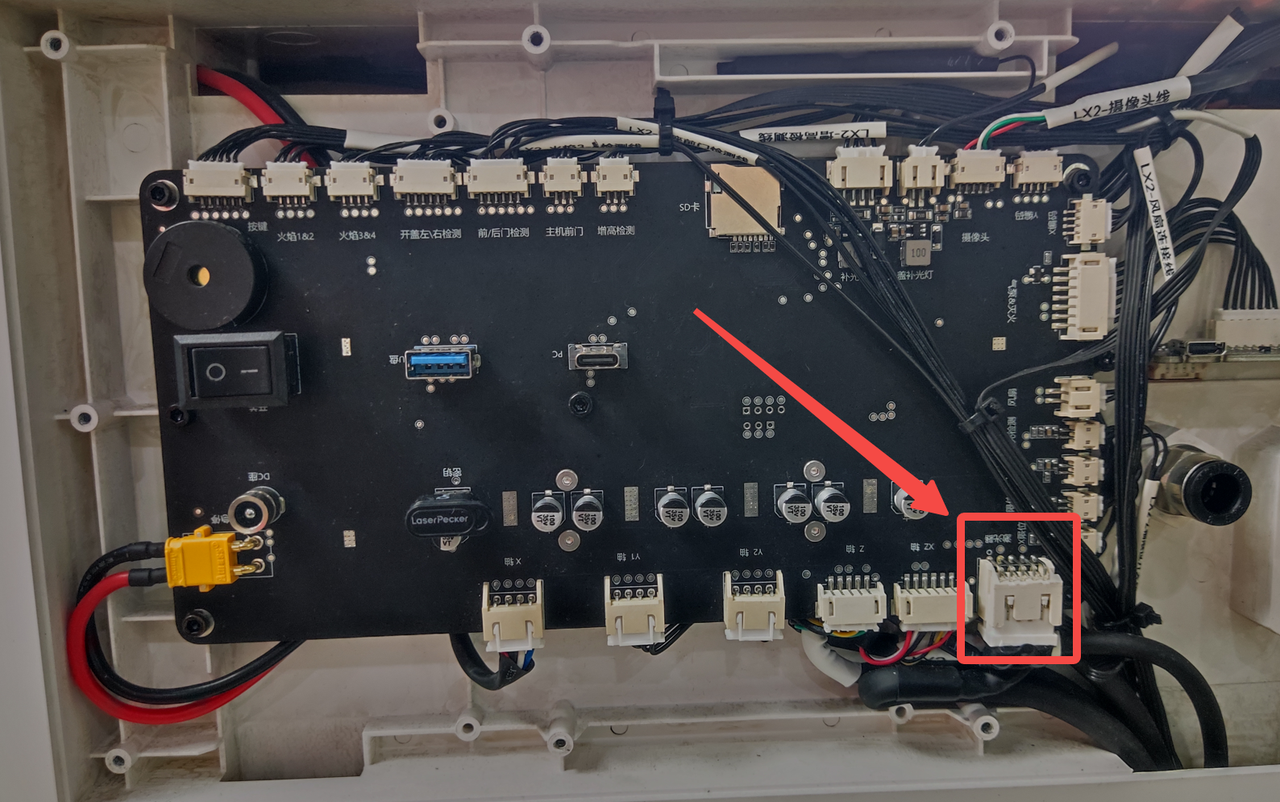

(2) Vérifiez le connecteur indiqué par le cadre rouge afin de détecter d'éventuels dommages ou un mauvais contact. Débranchez puis rebranchez soigneusement le câble.
Reconnectez correctement le câble puis testez à nouveau la machine.
Le problème persiste ?
Si le module laser n'est toujours pas détecté après avoir suivi toutes les étapes ci-dessus, veuillez contacter le support LaserPecker.
Afin de nous aider à diagnostiquer le problème plus rapidement, merci de fournir :
- Une photo de la connexion du câble du module laser
- Une photo du connecteur de la carte mère
- Une capture d'écran du message d'erreur LDS
- Le numéro de série de votre LX2
