Le LX2 est équipé d'une caméra intégrée au capot supérieur afin de rendre le traitement plus pratique. Cette caméra vous permet de :
- Prévisualiser la zone de traitement
- Faciliter l'alignement du matériau
- Positionner précisément votre motif sur le matériau
Précautions avant d'utiliser la caméra
(1) Assurez-vous que la zone de traitement est bien éclairée. Un éclairage insuffisant peut entraîner des captures d'image de mauvaise qualité.
(2) Utilisez une couleur de fond qui contraste avec le matériau afin d'améliorer la reconnaissance par la caméra.
(3) Évitez les matériaux très réfléchissants, car ils peuvent empêcher la caméra de reconnaître correctement la zone de traitement.
(4) Laissez au moins 2 mm d'espace entre chaque pièce de matériau afin d'aider la caméra à les distinguer.
Instructions étape par étape
1. Préparer le matériau et la plaque de base

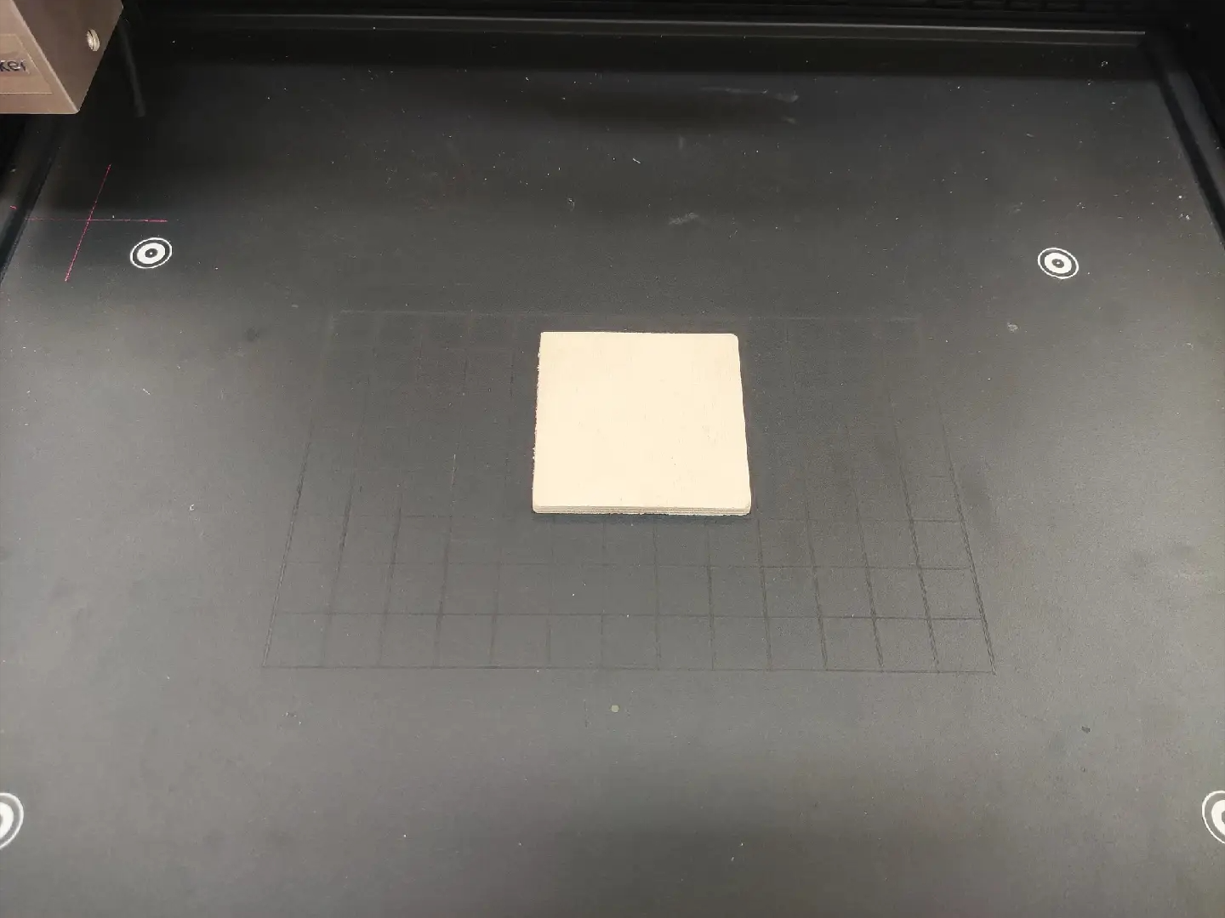

- Placez le matériau sur la plaque de base.
- Assurez-vous que la plaque de base est propre et que les quatre points d'étalonnage sont dégagés et exempts de saleté.
2. Connecter l'appareil et actualiser l'arrière-plan
- Connectez le LaserPecker LX2. Assurez-vous que les capots supérieur et avant sont correctement fermés.

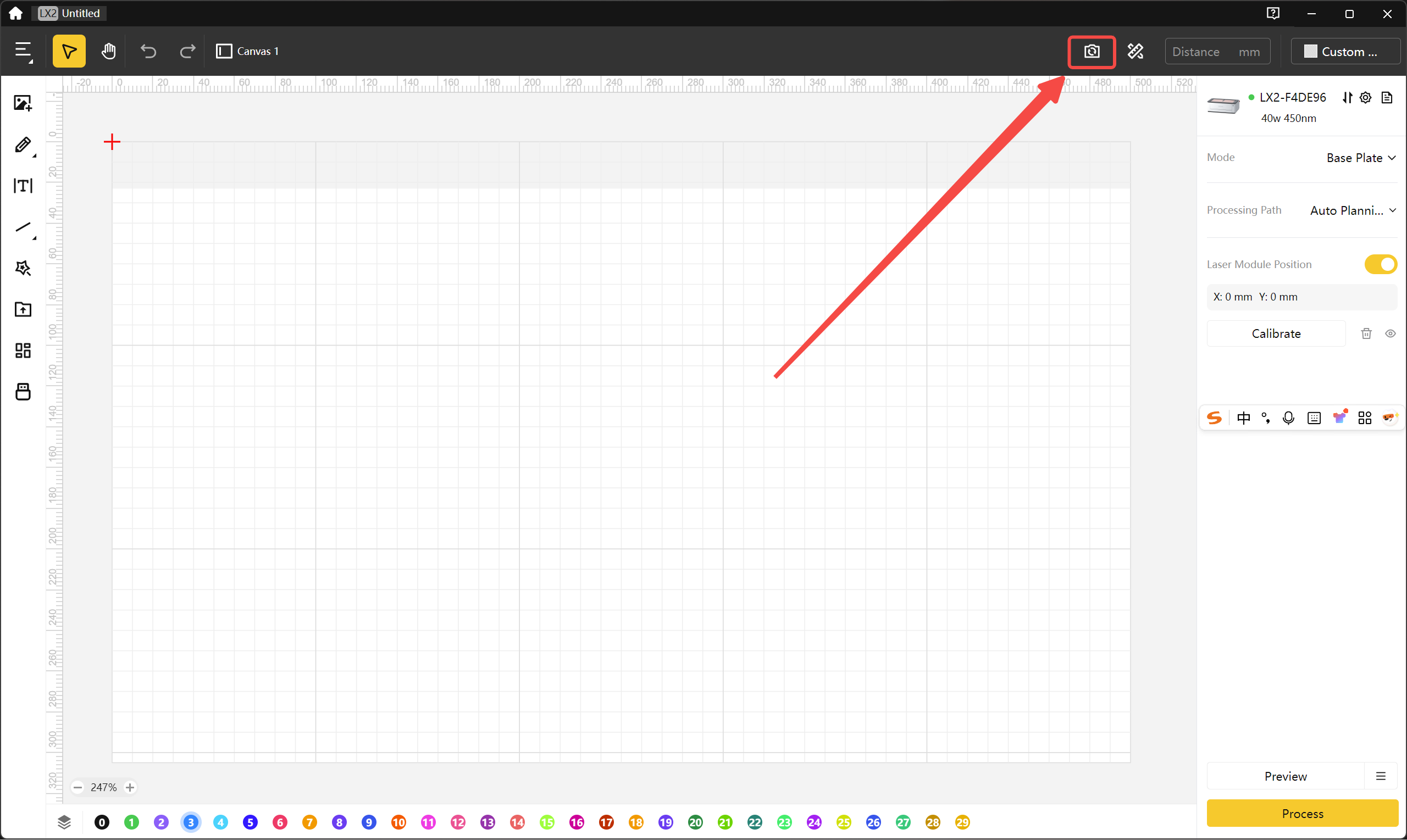

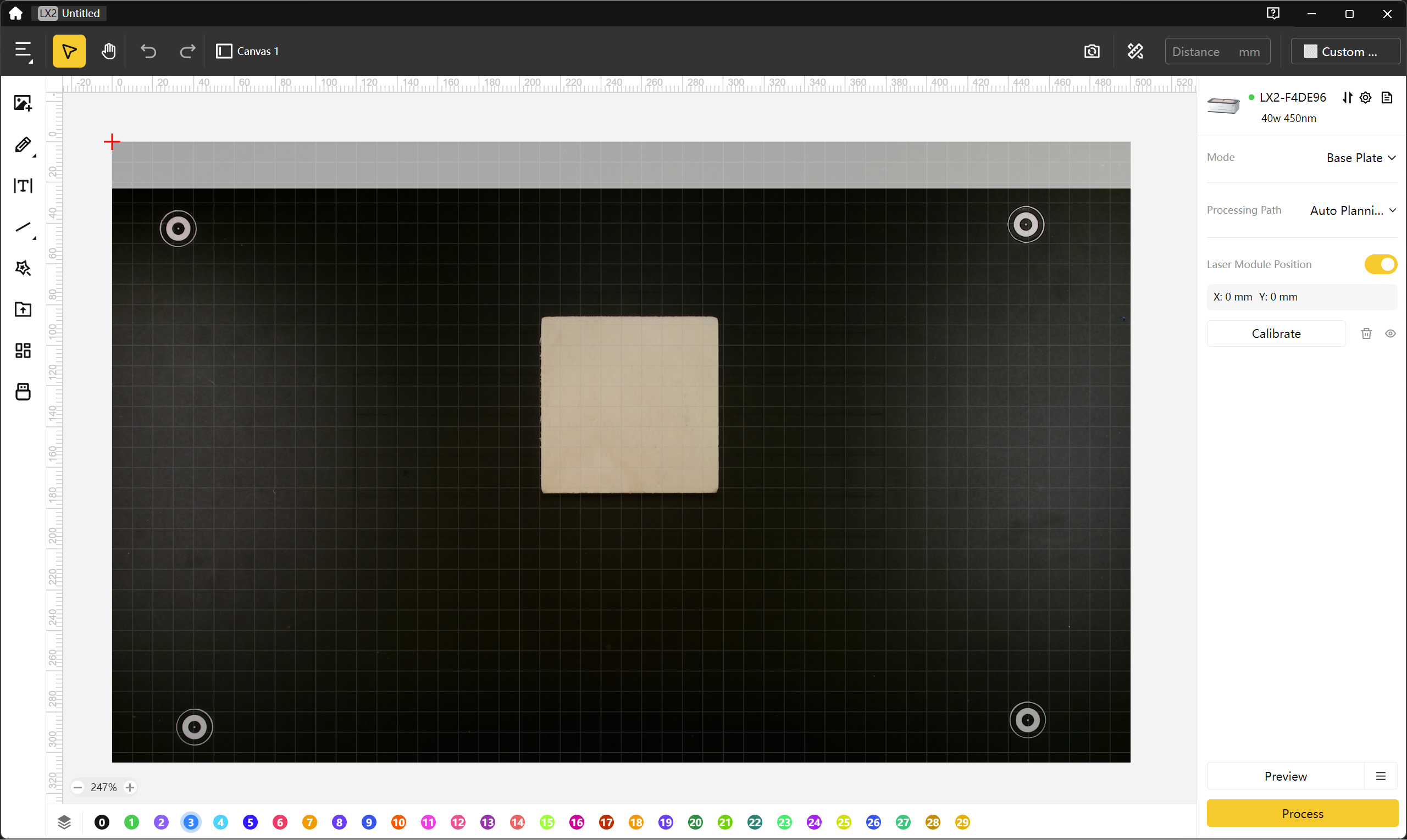

- Cliquez sur l'icône de caméra dans le coin supérieur droit du logiciel afin d'actualiser l'arrière-plan.
Retirez le film de protection de la caméra avant d'actualiser l'arrière-plan.
3. Importer et aligner le motif

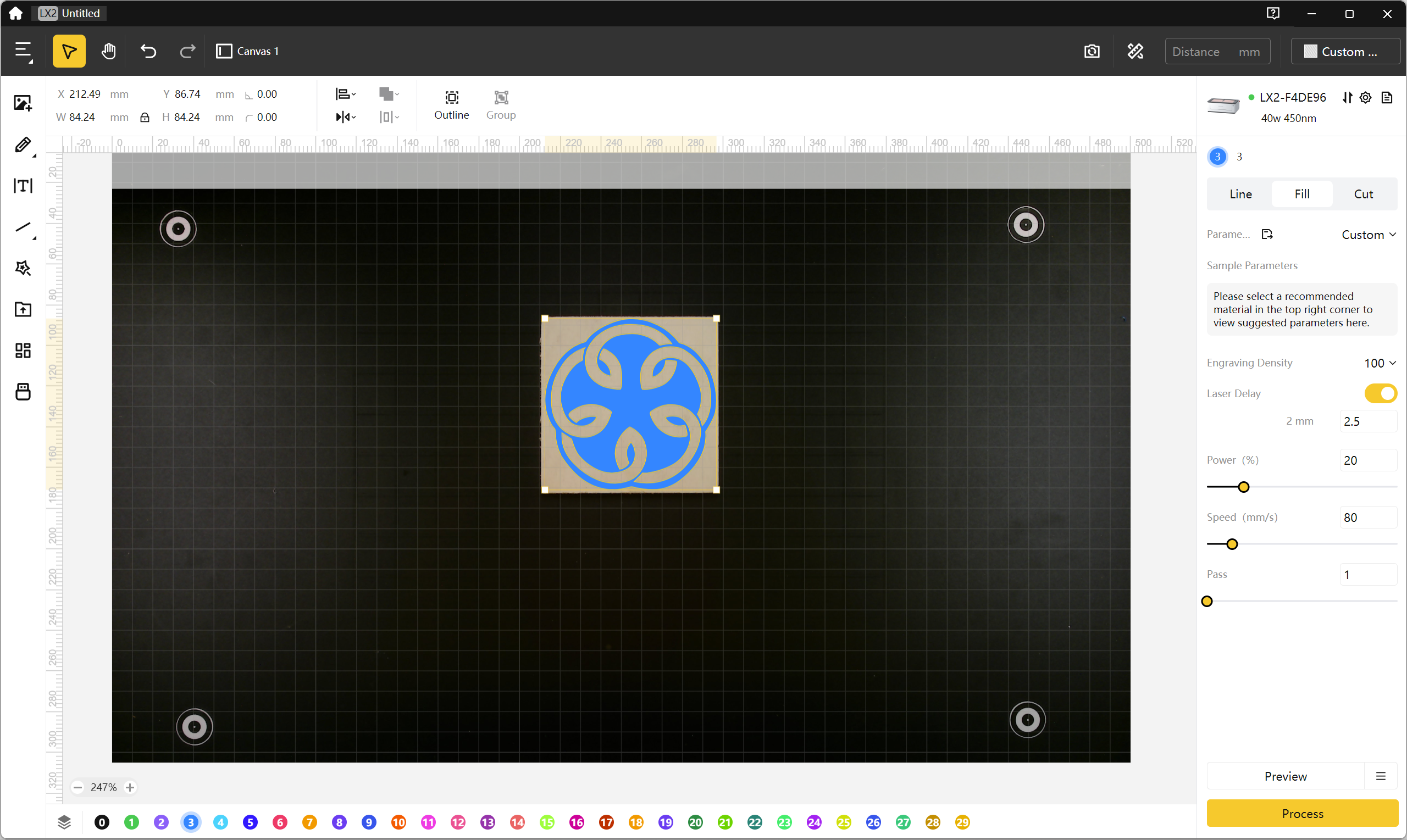

- Après avoir actualisé l'arrière-plan, importez votre fichier de conception.
- Ajustez la taille et l'orientation du motif afin qu'il corresponde au matériau affiché dans l'arrière-plan.

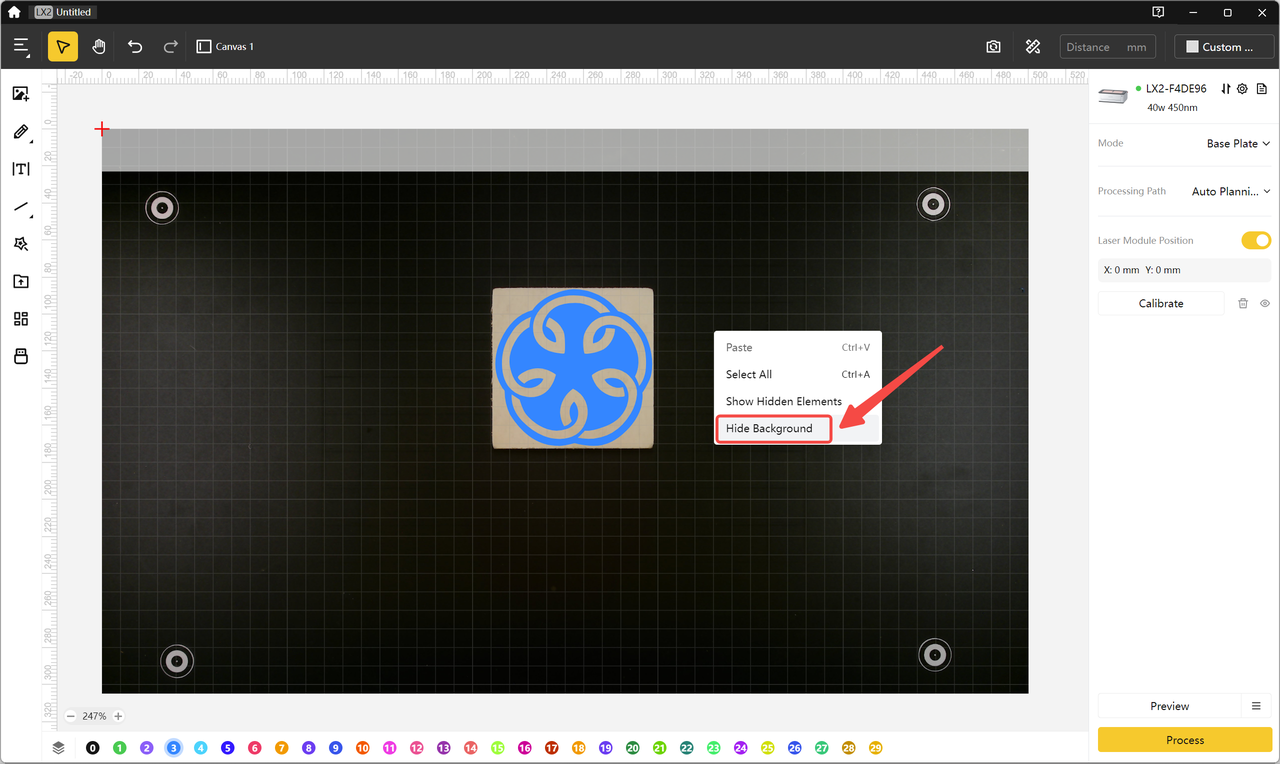

- Faites un clic droit pour masquer l'arrière-plan si nécessaire.
4. Effectuer la procédure standard
- Mesurez la distance focale.
- Configurez les paramètres de gravure.
- Prévisualisez la zone de traitement.
- Lancez le traitement.
Conseils
(1) Il est recommandé d'utiliser la fonction de positionnement par caméra uniquement lorsque la plaque de base est installée.
(2) Lors de l'utilisation d'un Socle de surélévation, la précision du positionnement par caméra peut ne pas être garantie.
(3) Lors du traitement avec l'Extension rotative ou le Convoyeur d'alimentation, utilisez la méthode d'Étalonnage du réticule rouge pour garantir un positionnement précis.
