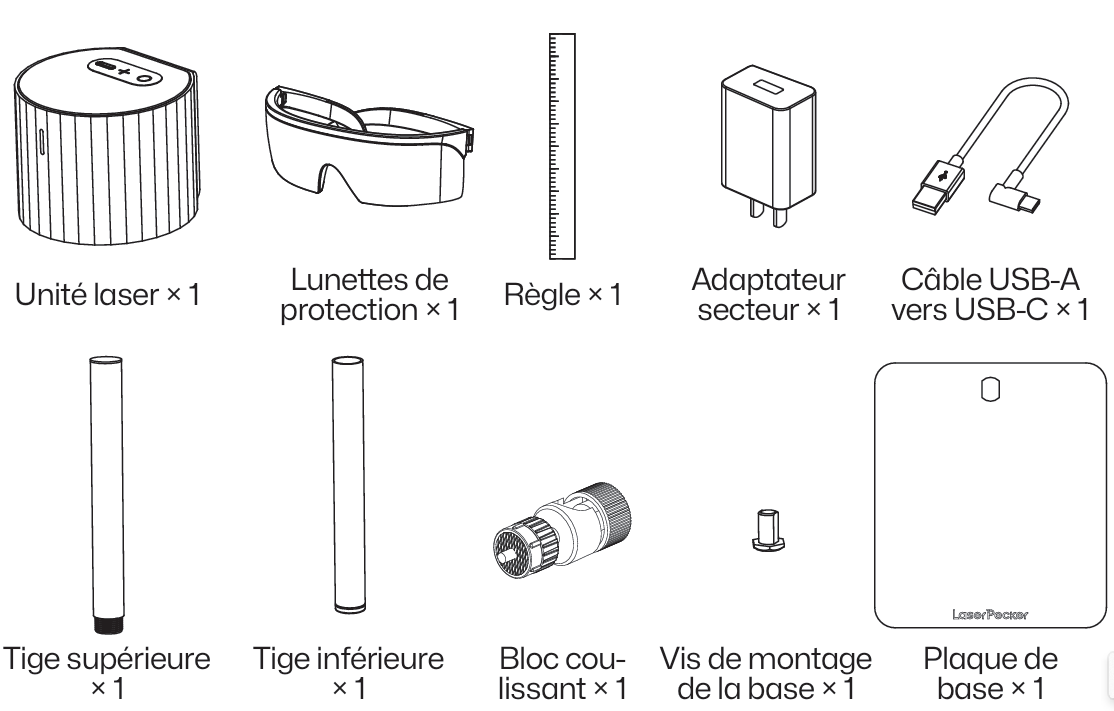

Contenu de l'emballage

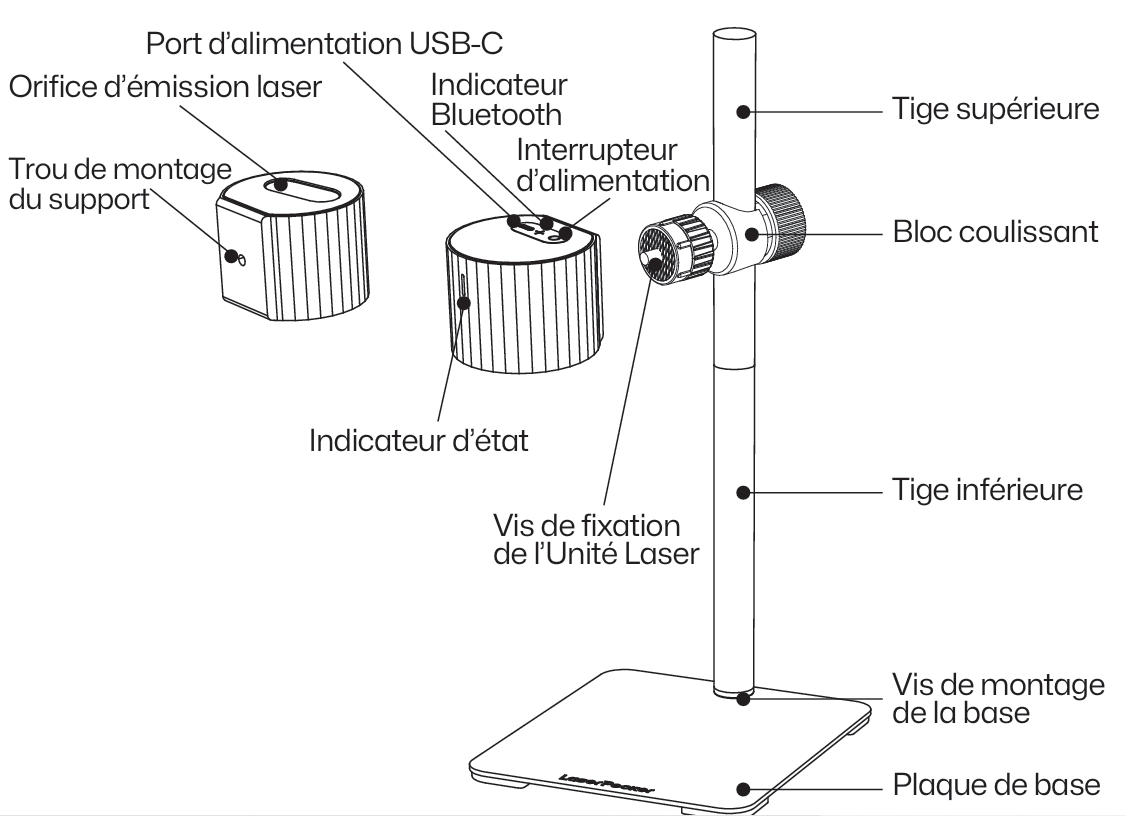

Présentation des composants
Assemblage rapide

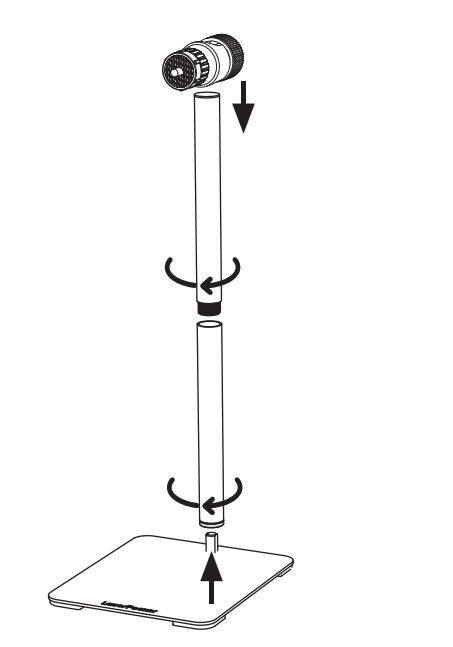

Étape 1 : Installation du support
- Vissez les tiges supérieure et inférieure l’une à l’autre afin de former une tige longue.
- Fixez la tige à la plaque de base à l’aide de la vis de fixation de la base.
- Faites glisser le bloc coulissant sur la tige et verrouillez-le en position.

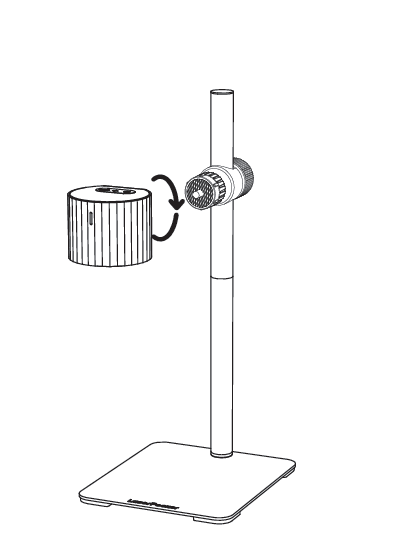

Étape 2 : Installation de l'unité laser
- Tournez l'unité laser dans le sens des aiguilles d’une montre pour le fixer sur le bloc coulissant.
- Mettez l'unité laser à niveau.
- Serrez la rotule du bras afin de maintenir fermement l'unité laser.

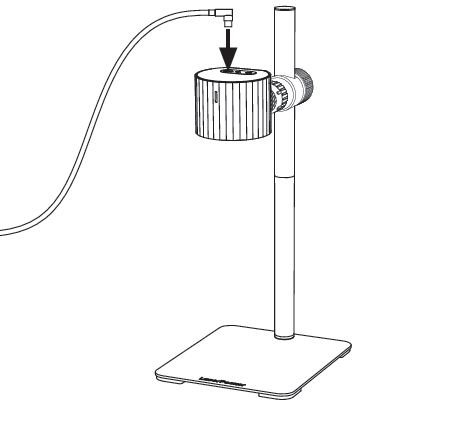

Étape 3 : Raccordement à l’alimentation
- Connectez une source d’alimentation USB-C délivrant au minimum 5 V / 2 A.
- Utilisez le chargeur fourni pour des performances optimales, ou tout chargeur certifié QC2.0.

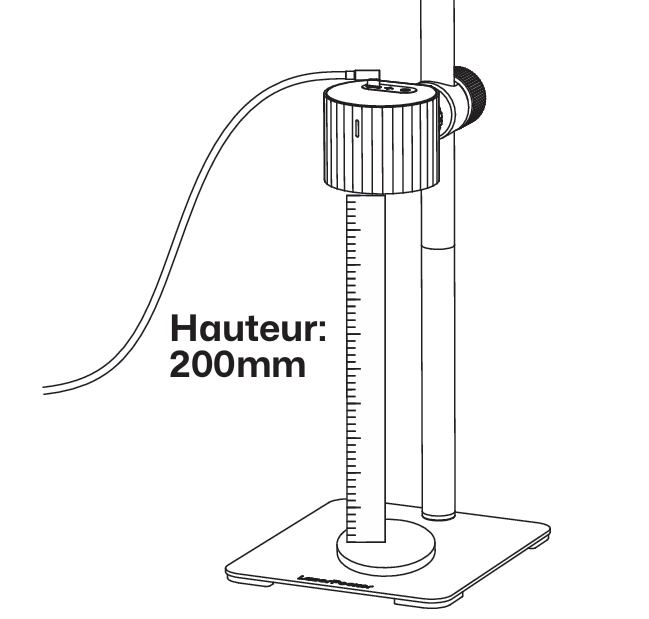

Étape 4 : Mise au point
- Faites coulisser le bloc coulissant pour ajuster la hauteur afin que la distance entre la lentille laser et la surface du matériau soit exactement de 200 mm.
- Utilisez la règle fournie pour garantir la précision.
Connexion au logiciel
Remarque
Préparation de la connexion Bluetooth :
Allumez le LP1 Plus. Attendez que le voyant passe de jaune fixe → bleu clignotant.
(1) Ouvrez l’application LaserPecker Design Space.

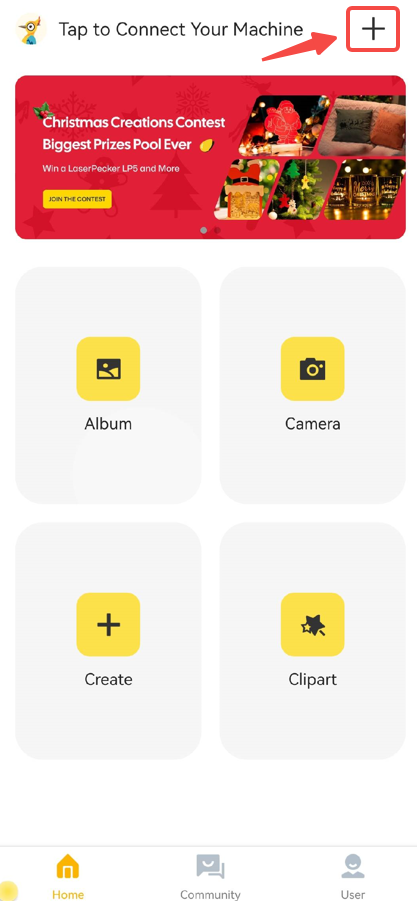

(2) Appuyez sur le bouton « + » en haut à droite.

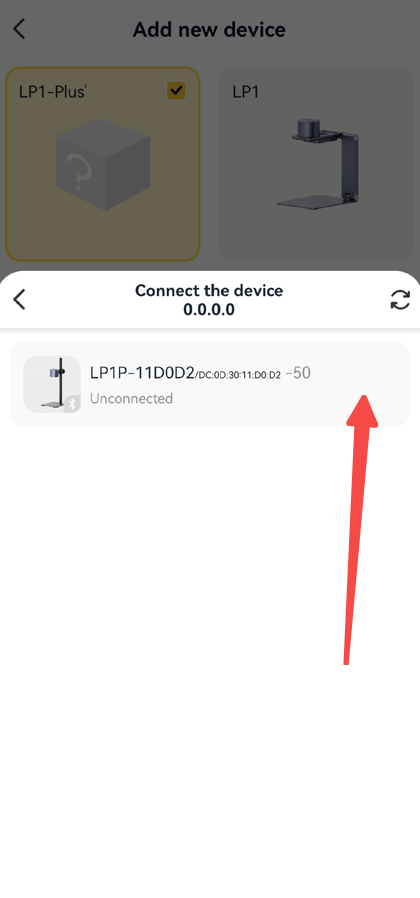

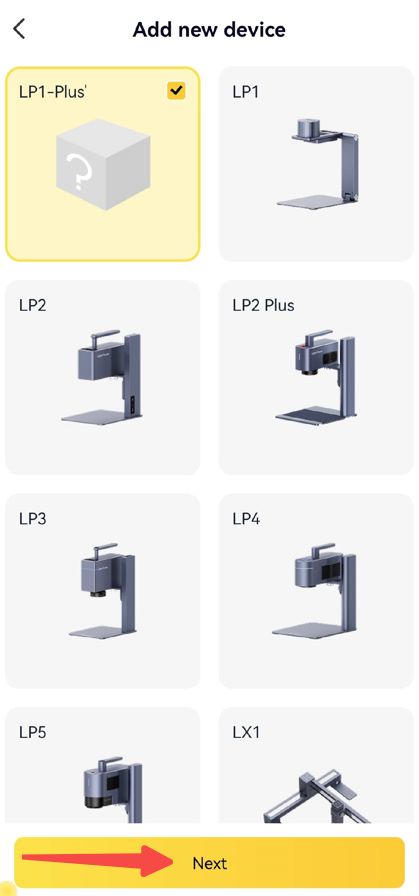

(3) Sélectionnez votre modèle de machine : LP1 Plus.

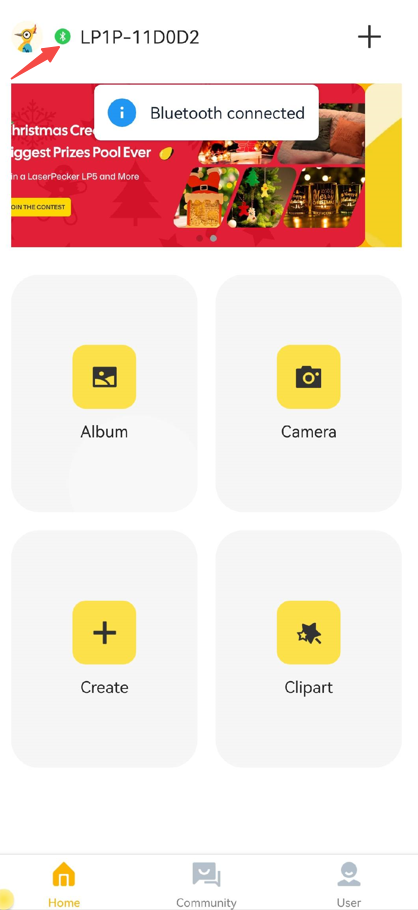

(4) Appuyez sur Suivant pour finaliser la connexion.
Utilisation du produit

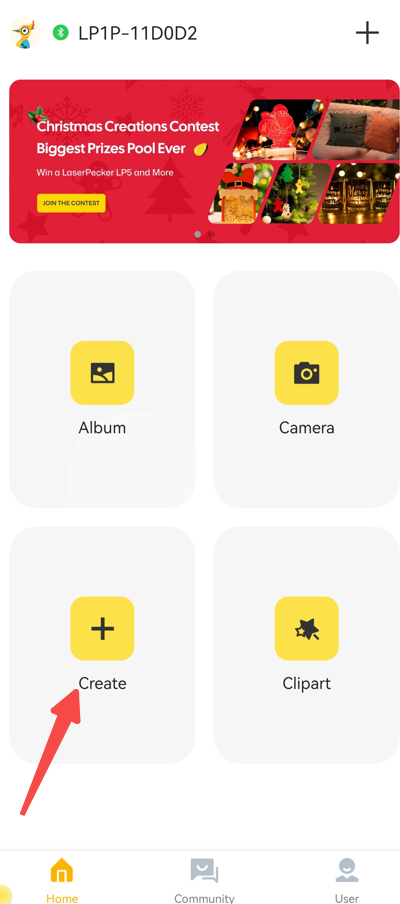

Étape 1 : Accéder au canevas
- Connectez votre LP1 Plus à l'application LaserPecker Design Space.
- Appuyez sur Créer pour ouvrir le canevas.

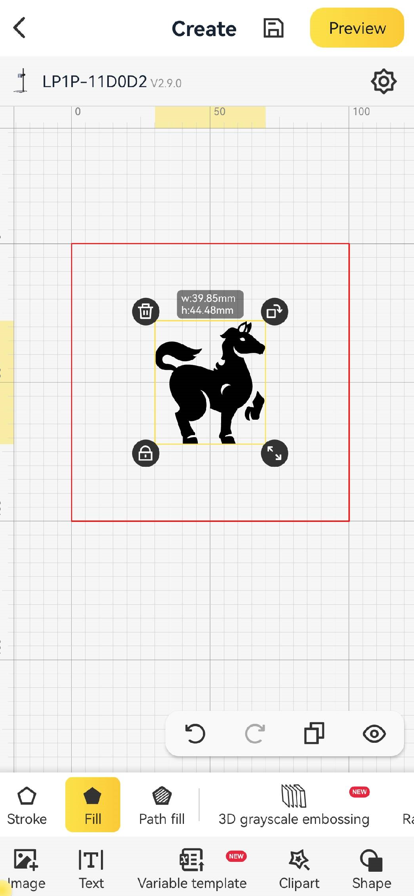

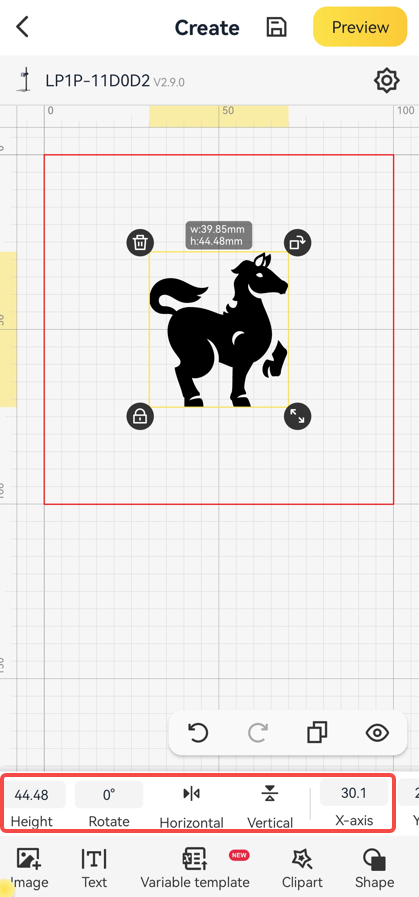

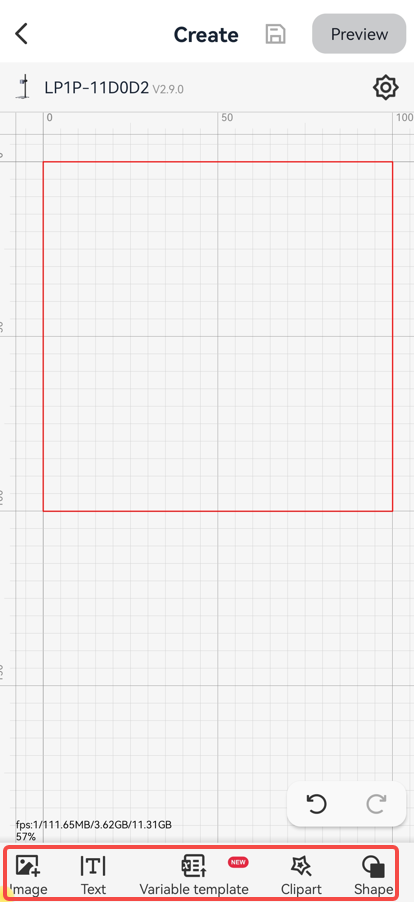

Étape 2 : Importation de fichiers
- Importez des images, du texte ou des motifs depuis la barre d'outils inférieure.
- Faites glisser la barre d'édition pour ajuster la taille et la position selon vos besoins.

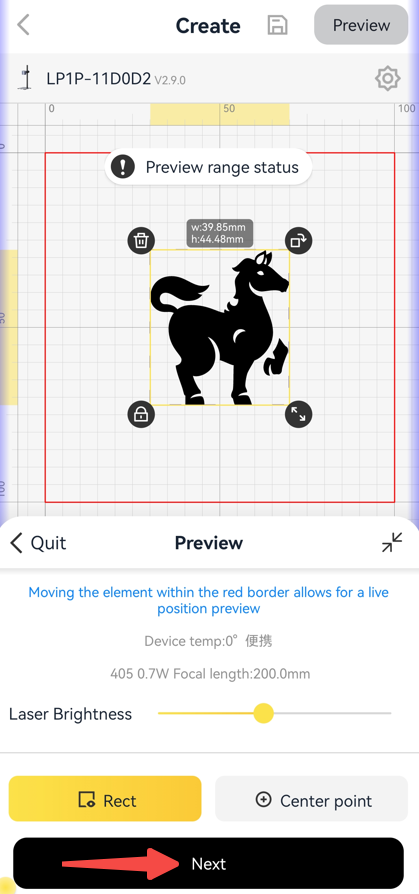

Étape 3 : Placer le matériau et prévisualisation
- Placez le matériau de gravure sur la plaque de base.

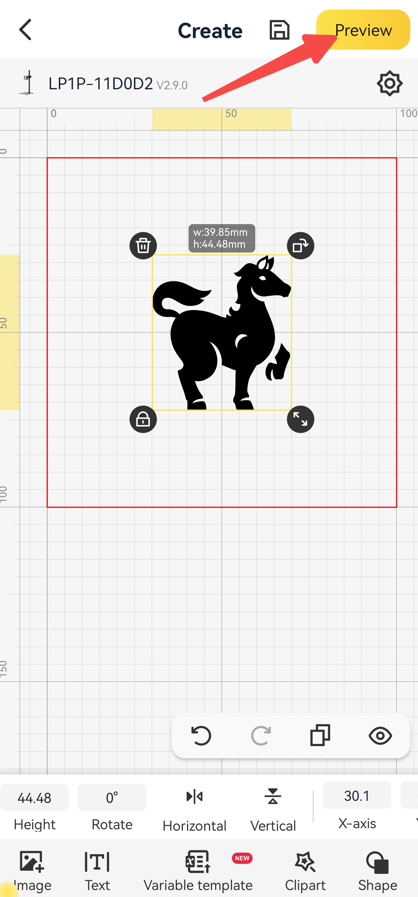

- Appuyez sur Prévisualiser (en haut à droite) pour vérifier les paramètres.
- Appuyez sur Suivant pour passer à la page des paramètres du fichier.

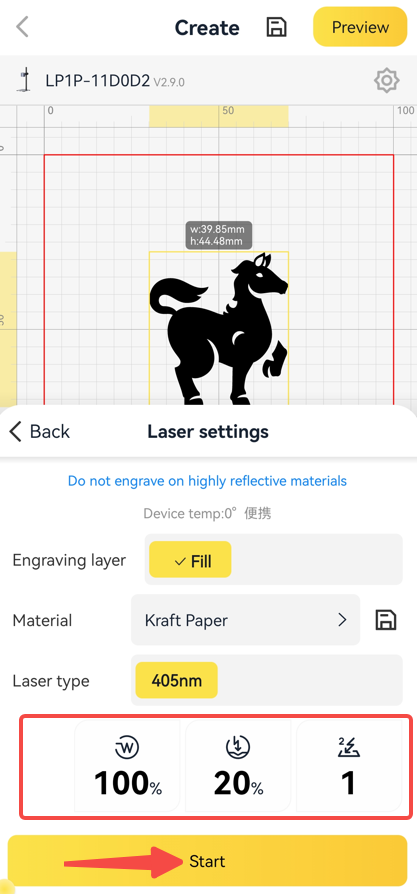

Étape 4 : Envoi du fichier et gravure

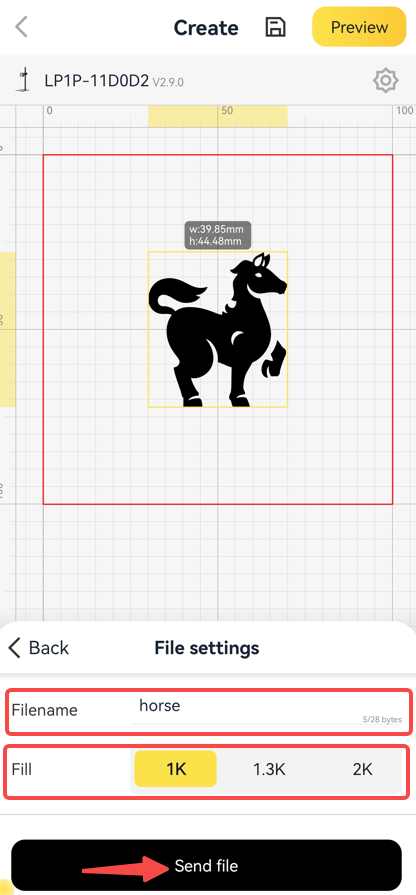

- Définissez la résolution, éditez le nom du fichier, puis appuyez sur Envoyer le fichier.
- Ajustez les paramètres de gravure selon vos besoins.
- Appuyez sur Démarrer pour commencer la gravure.
Modes de gravure

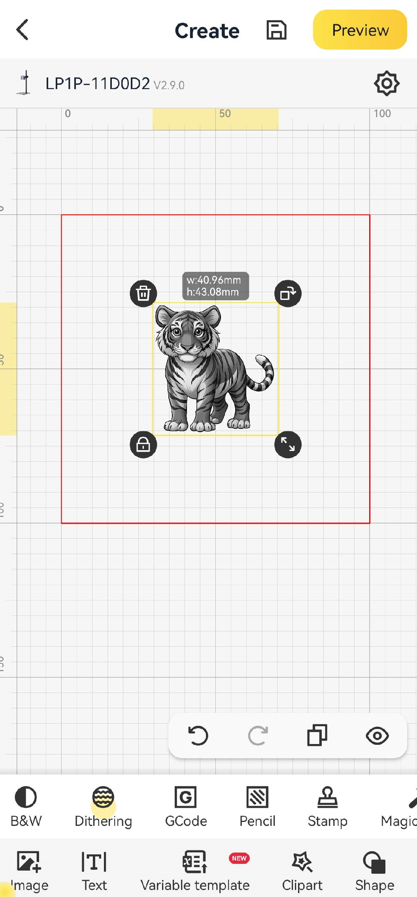

Mode Tramage
- Appliqué automatiquement lors de l’importation d’images depuis l’album.
- Nécessite généralement un temps de gravure plus long que le mode Remplissage.
Mode Remplissage
- Appliqué automatiquement pour le texte ou les motifs Clipart.
- Plus efficace que le mode Tramage.

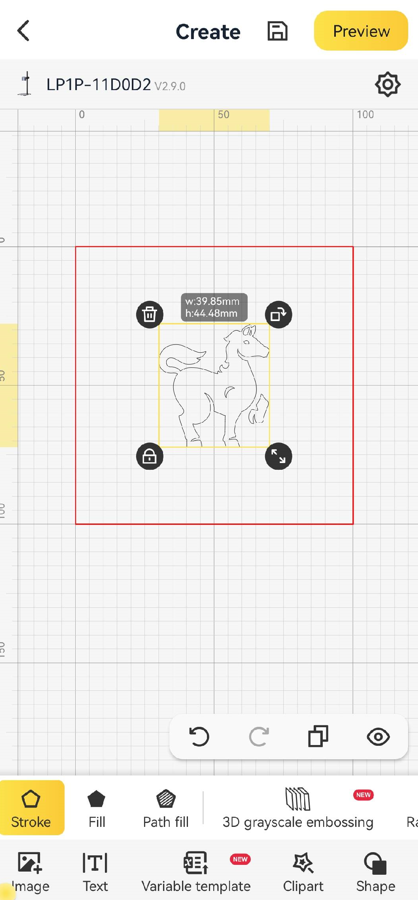

Mode Ligne
- Appuyez sur Contour dans la barre d’édition pour passer du mode Remplissage au mode Ligne.
- Grave uniquement le contour du graphique.
Caractéristiques techniques
| Dimensions | Unité laser : 65 × 61 × 53 mm Support : 140 × 160 × 320 mm |
| Poids net | Unité laser : 0,21 kg Poids total : 0,72 kg |
| Source laser et puissance | Laser à diode 405 nm, 600 mW |
| Zone de travail | 100 × 100 mm |
| Matériaux (boîtier) | ABS + PC, alliage d’aluminium |
| Modes de prévisualisation | Prévisualisation rectangulaire / Prévisualisation vectorielle / Prévisualisation par point central |
| Formats de fichiers pris en charge | G-code / JPG / PNG / SVG |
| Méthode de connexion | Bluetooth |
| Systèmes d’exploitation pris en charge | iOS 13.0+ / Android 7.0+ |
| Alimentation d’entrée | Type-C (5 V, 2 A) |
| Environnement d’utilisation | Plage de température : 10–35 ℃ Plage d’humidité : 10–95 % HR (sans condensation) |
| Système de refroidissement | Refroidissement naturel |
| Certifications | CE / RoHS / FCC / FDA / PSE / MIC / UKCA / GB 4943.1 |
