Présentation
Le Module laser LX2 peut être déplacé manuellement par glisser-déposer, ou avec précision via le logiciel LDS Beta à l’aide de la Console de mouvement XYZ.
Ouverture du Panneau de Commande

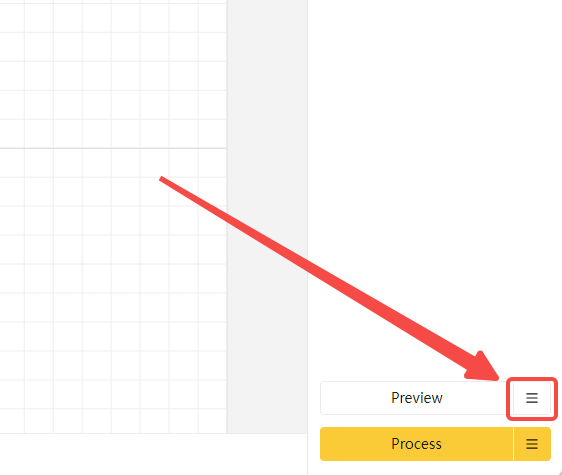

Cliquez sur l’icône située à côté du bouton Aperçu pour ouvrir la Console de mouvement XYZ et le panneau des Paramètres d’aperçu.

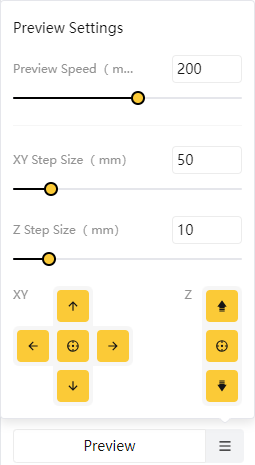

Paramètres du Panneau de Commande
(1) Vitesse d’aperçu
- Définit la vitesse à laquelle le Module laser se déplace le long du contour lors de l’aperçu.
- Plage réglable : 80–300 mm/s.
(2) Pas XY
Définit la distance de déplacement du Module laser sur les axes X et Y à chaque pression sur un bouton directionnel.
(3) Pas Z
Définit la hauteur de déplacement du Module laser sur l’axe Z à chaque pression sur un bouton directionnel.
(4) Commande de mouvement XY
- Cliquez sur les boutons directionnels pour déplacer le Module laser vers l’avant, l’arrière, la gauche ou la droite sur le plan XY.
- Cliquez sur le bouton central pour ramener le Module laser dans l’angle supérieur gauche de la zone de travail.
(5) Commande de mouvement Z
- Cliquez sur les boutons directionnels pour déplacer le Module laser vers le haut ou vers le bas le long de l’axe Z.
- Cliquez sur le bouton central pour ramener le Module laser à la hauteur de départ de l’axe Z.
