Guide d'utilisation de l'application LaserPecker GO

Guide d'utilisation de l'application LaserPecker GO

Cette page présente les fonctionnalités de LaserPecker Go sur mobile explique comment utiliser l'application pour piloter une LaserPecker machine.

Astuce : Vous ne savez pas à quoi sert une fonctionnalité ? Utilisez Ctrl + F (Windows) ou Cmd + F (Mac) pour rechercher un mot-clé dans cette page et trouver la section dont vous avez besoin en quelques secondes.

Compatibilité du firmware

LaserPecker GO App : modèle de machine et compatibilité du firmware

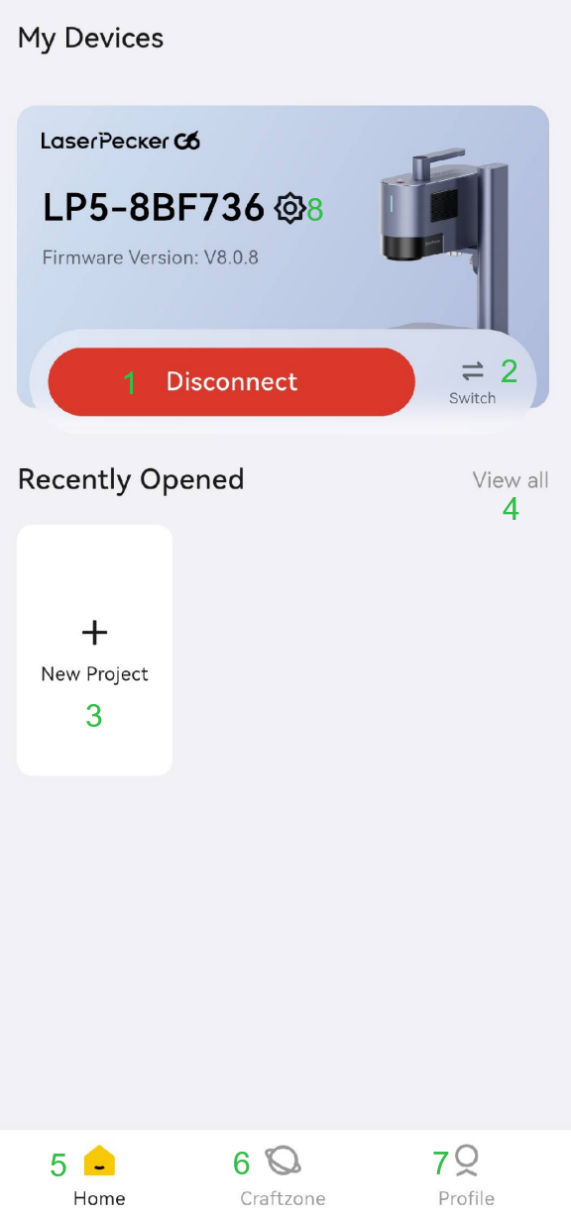

1.1 Interface principale

Après avoir lancé l'application, vous accéderez à l'interface principale qui comprend le détail de l'appareil, la création de projets, l'interaction communautaire, le réglage des modes et d'autres fonctionnalités.

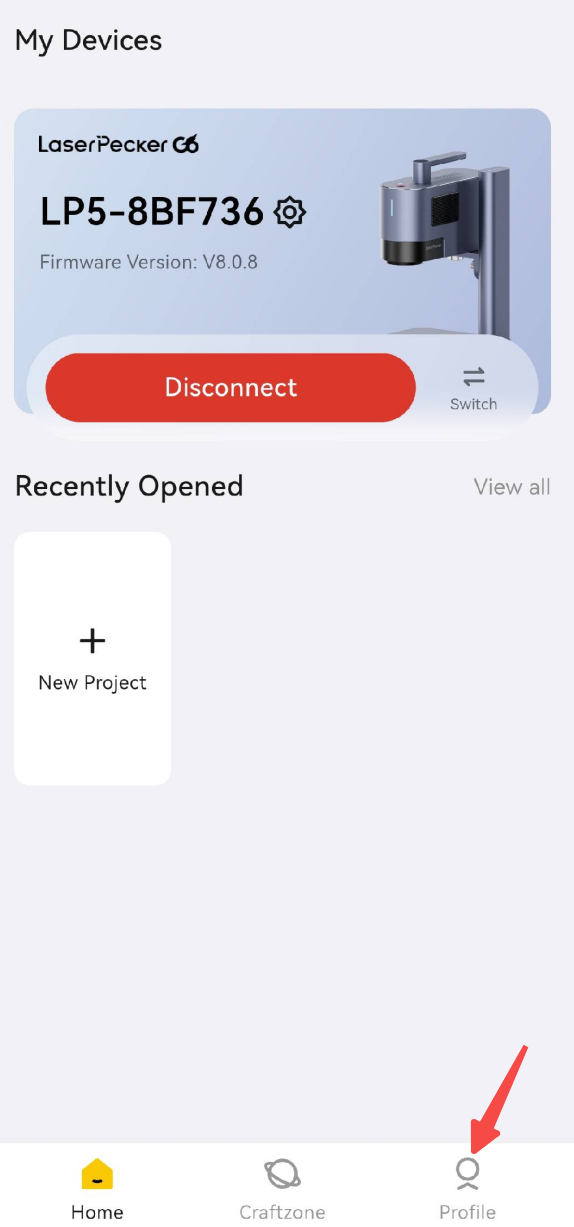

1.2 Connexion au compte

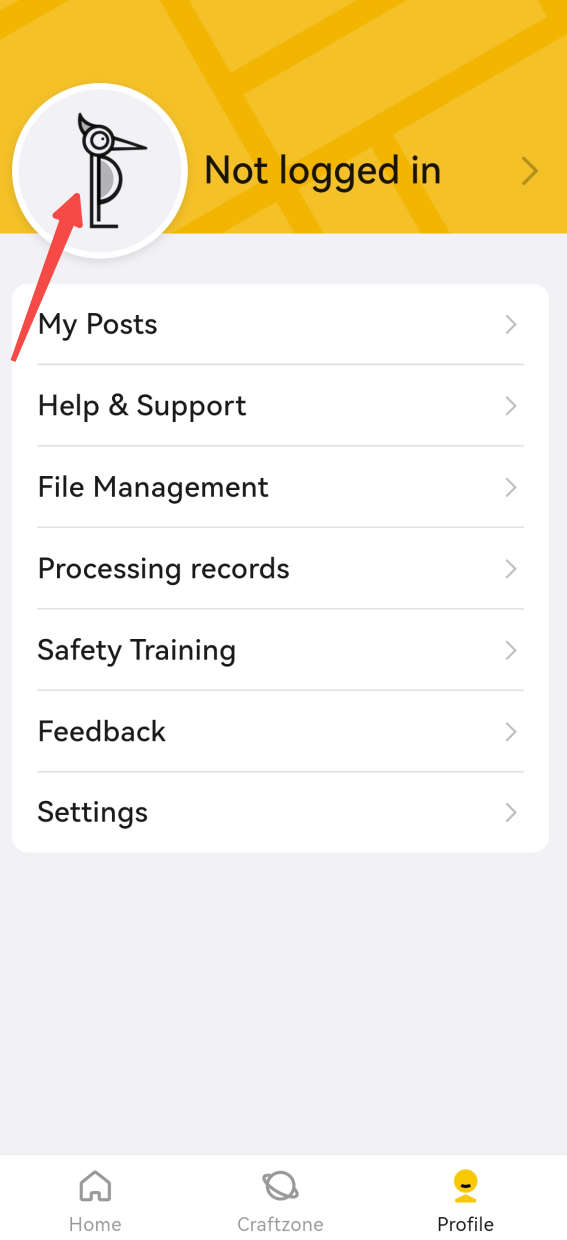

(1) Appuyez sur Profil sur la page d'accueil pour ouvrir l'interface du profil, puis appuyez sur l’icône LaserPecker pour accéder à la page de connexion/inscription.

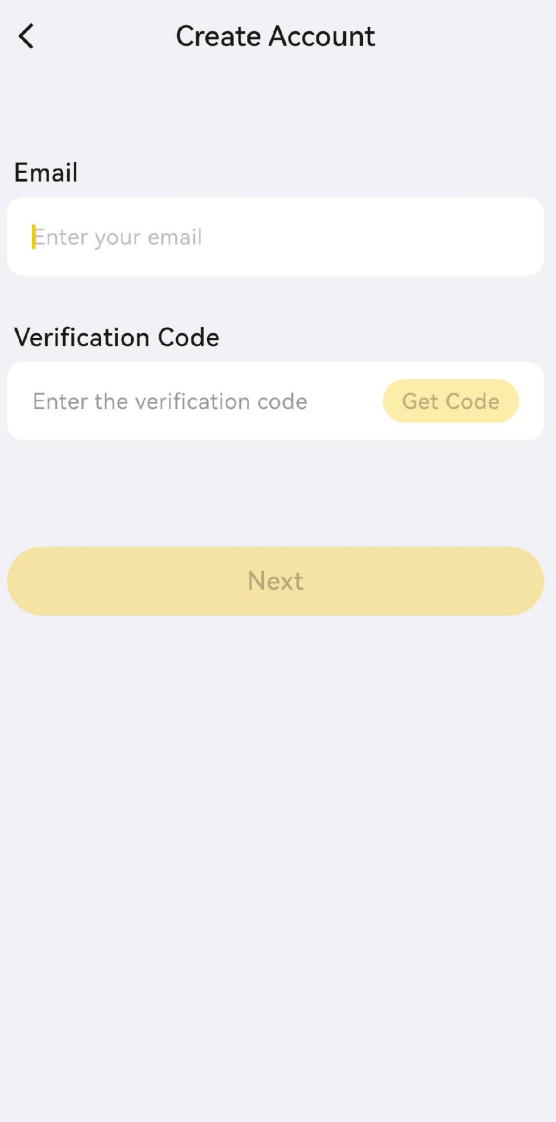

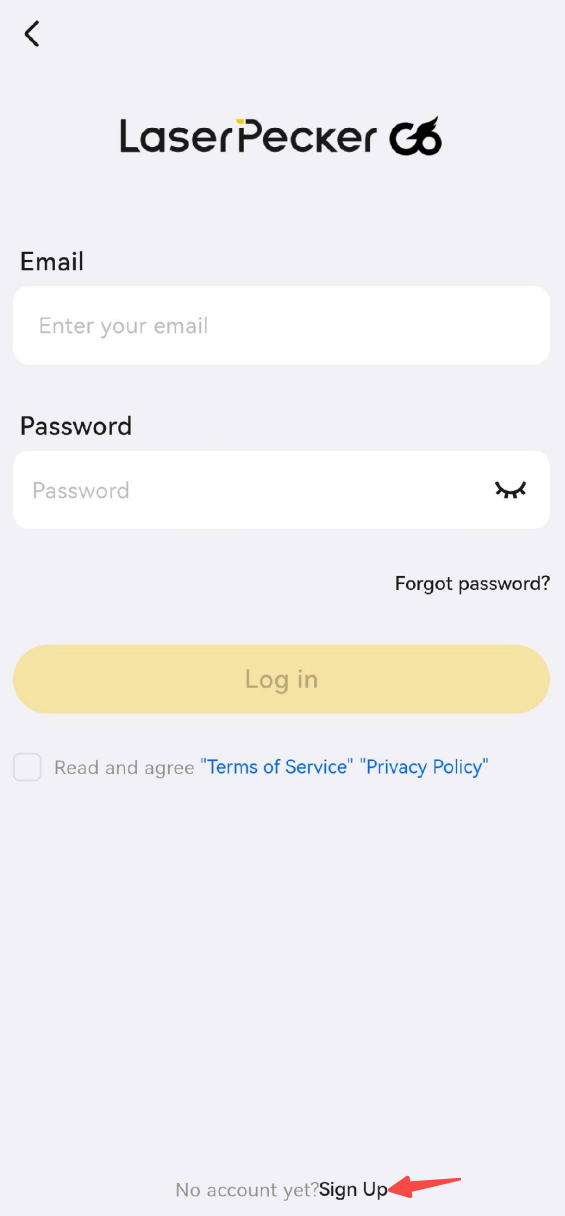

(2) Si vous n'avez pas encore de compte, vous pouvez appuyer sur Inscription et suivez les instructions pour configurer votre compte. Après avoir créé votre compte, connectez-vous pour passer à l'étape suivante.

(3) Si vous avez déjà un compte, veuillez lire et accepter les Conditions d'utilisation et la Politique de confidentialité avant de vous connecter pour continuer.

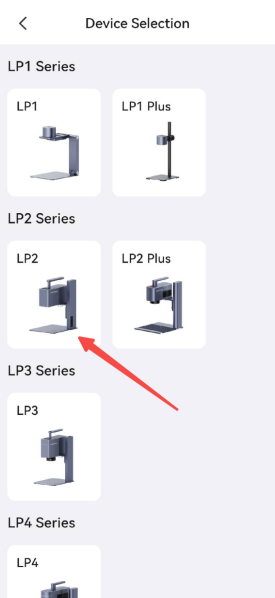

1.3 Connexion d'un appareil

Connexion Bluetooth

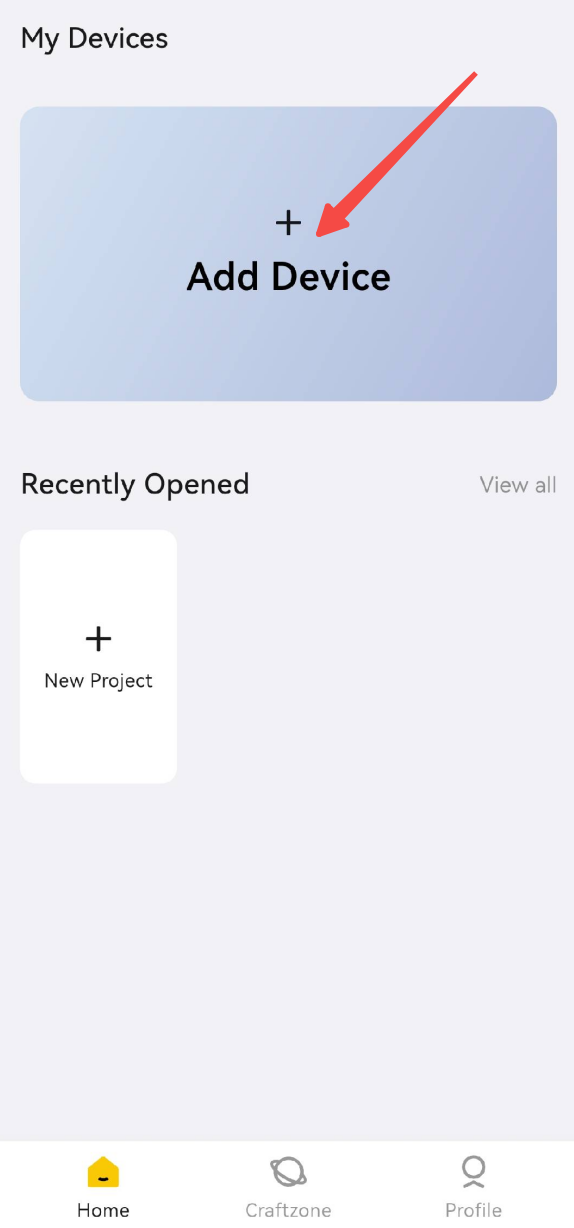

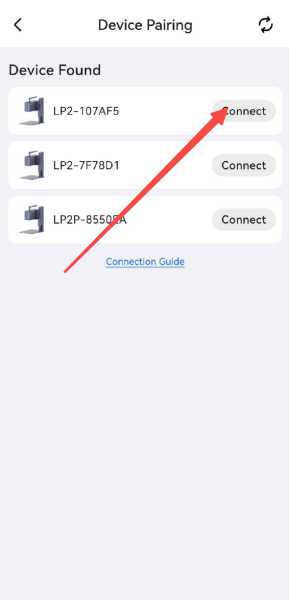

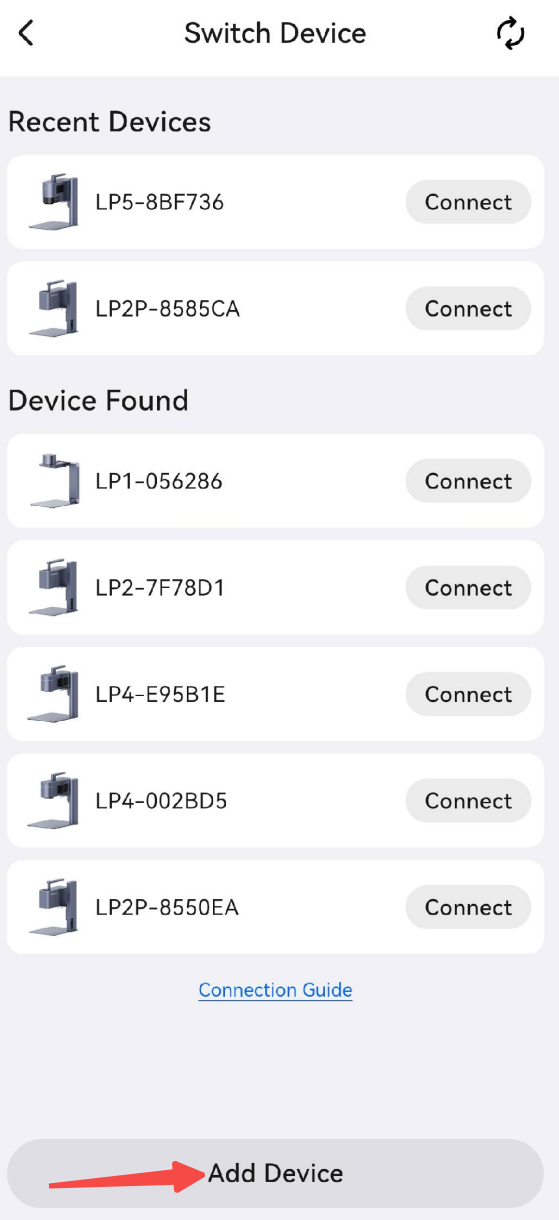

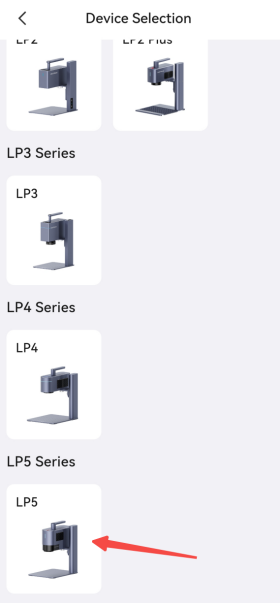

(1) Pour connecter un appareil pour la première fois, appuyez sur "+" en haut, puis appuyez sur l’icône Ajouter un appareil en bas, sélectionnez LP2 comme votre machine, puis recherchez votre LP2 via Bluetooth et connectez-vous.

Si le système demande l'accès à la localisation, autorisez-le. Cela est nécessaire pour la fonctionnalité Bluetooth.

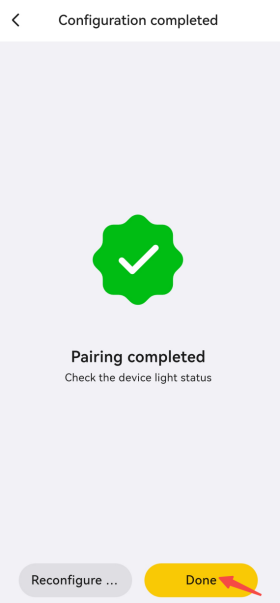

Connexion Wi-Fi

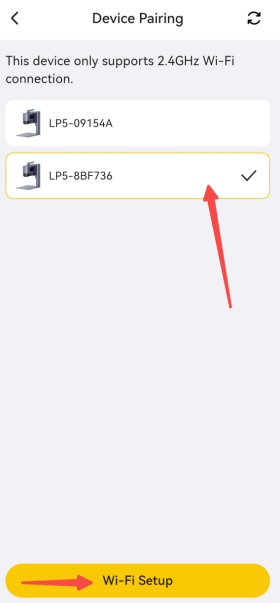

Pour connecter un appareil pour la première fois, appuyez sur "+" en haut, puis appuyez sur l’icône Ajouter un appareil en bas, sélectionnez LP5 comme votre machine, puis appuyez sur Configuration Wi-Fi.

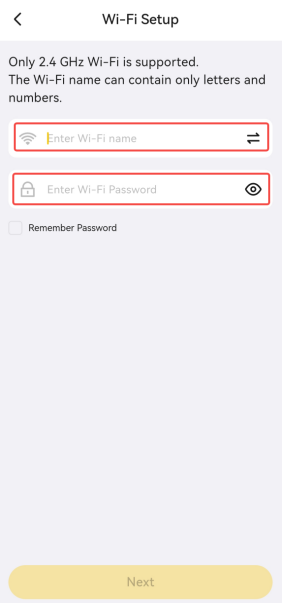

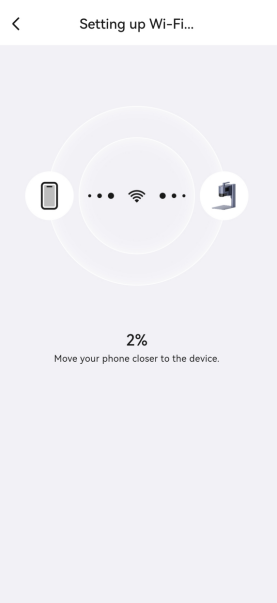

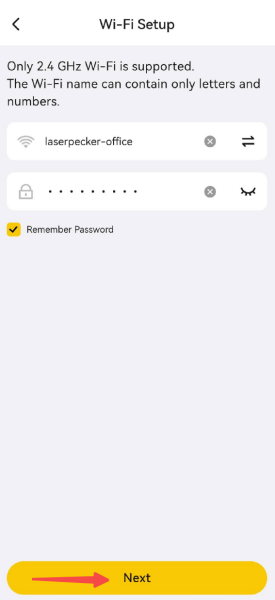

Suivez les instructions pour sélectionner un réseau Wi-Fi (assurez-vous que la machine et votre téléphone sont connectés au même réseau 2,4 GHz).

Lors de la saisie du mot de passe, il est recommandé d'activer Afficher le Mot de Passe pour vérifier son exactitude. Appuyez ensuite sur Suivant et attendez que l'appareil termine la configuration réseau. Lorsque le voyant bleu de l'unité laser reste fixe, l'appareil est connecté avec succès au téléphone portable.

1.4 Interface de la zone de travail

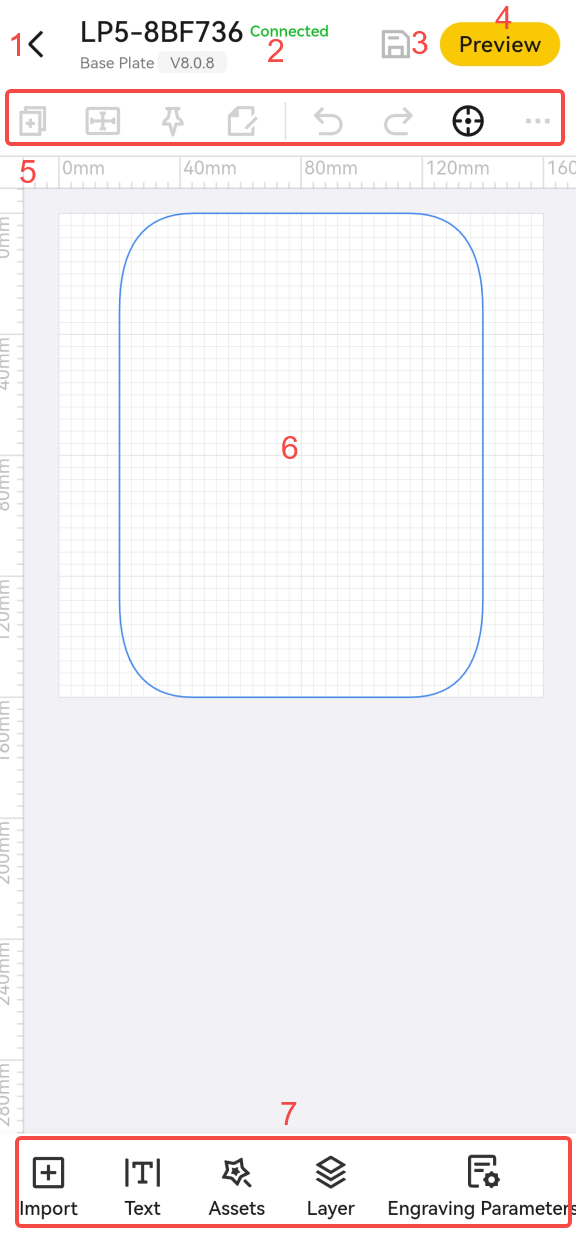

1.4.1 Disposition de l'interface de la zone de travail

1.4.2 Barre de raccourcis supérieure

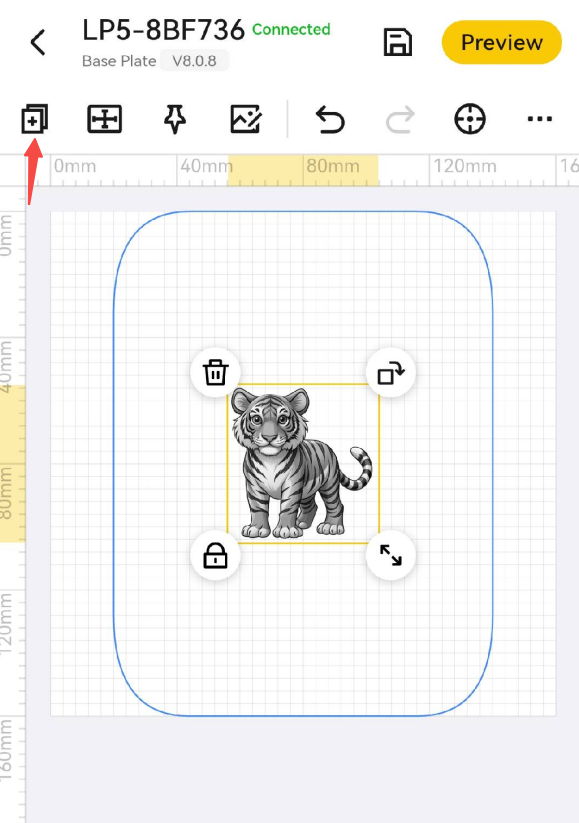

Copier

Appuyez sur le "+" pour copier les motifs

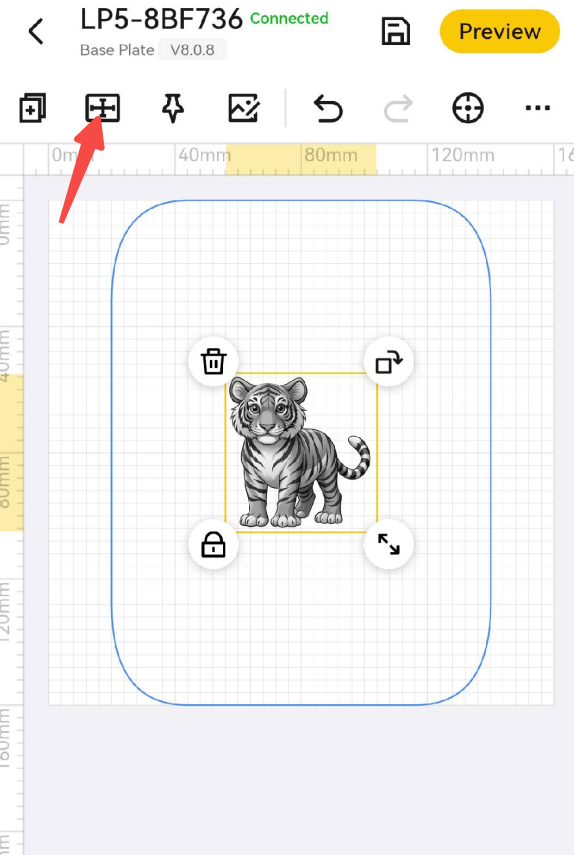

Aligner au centre

Appuyez sur Aligner au centre pour déplacer l'objet au centre de la zone de travail.

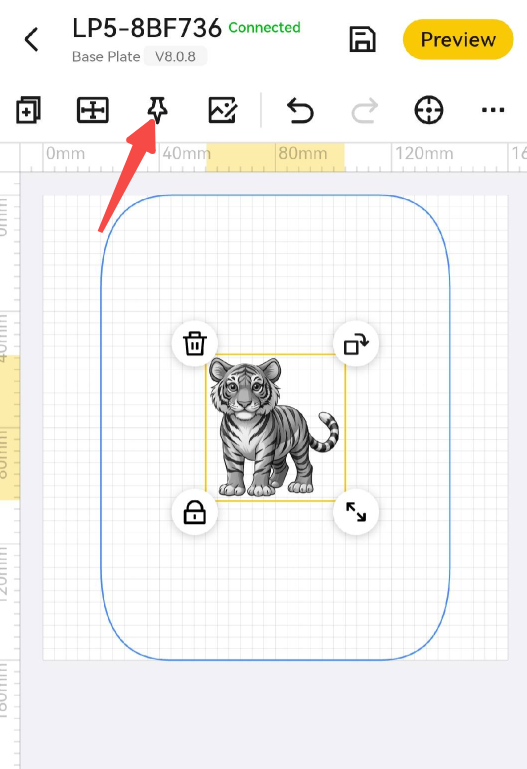

Icône de verrouillage

Appuyez sur l’icône de verrouillage pour verrouiller un objet. Les objets verrouillés ne peuvent pas être modifiés.

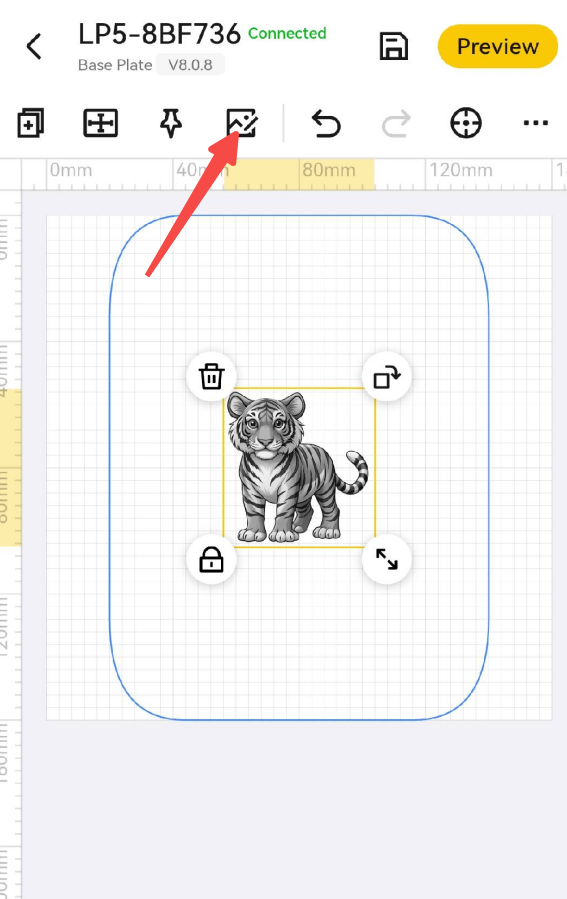

Recadrage de l'image

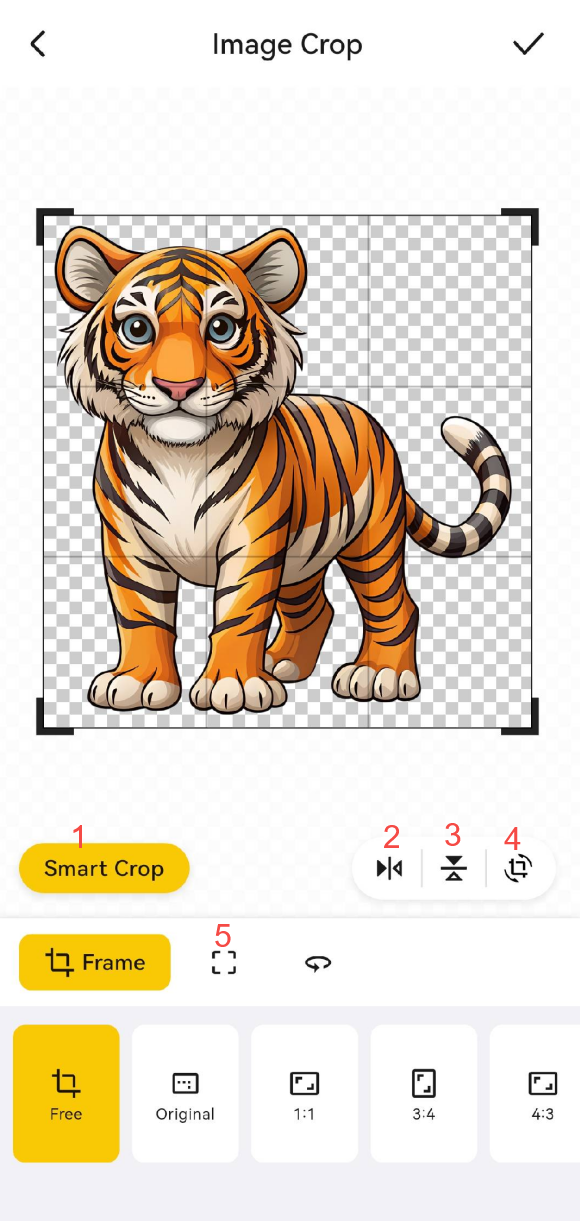

Appuyez sur le Recadrage pour accéder à la page de recadrage de l'image.

(1) Appuyez sur Découpe auto pour supprimer l'espace vide excédentaire autour des bords de l'image.

(2) Appuyez sur Retourner horizontalement pour tourner horizontalement l'image de gauche à droite.

(3) Appuyez sur Retourner verticalement pour tourner verticalement l'image de haut en bas.

(4) Appuyez sur Pivoter pour faire pivoter l'image de 90°.

(5) Appuyez sur Bordure pour faire passer le cadre de recadrage de carré à circulaire.

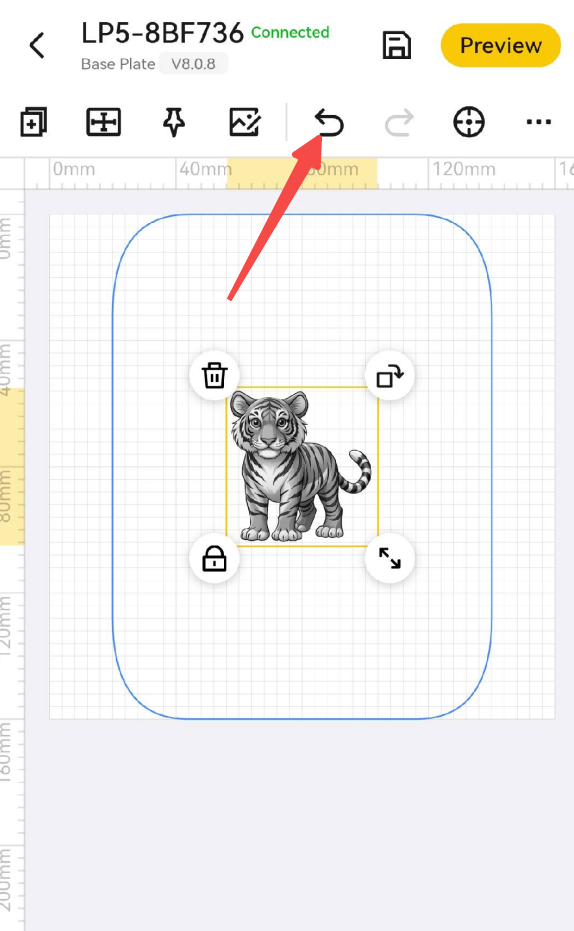

Annuler et Rétablir

(1) Annuler : Annule la dernière action en cas d'opération involontaire ou de suppression.

(2) Rétablir : Rétablit une action qui correspondait à l'étape précédente d'une annulation.

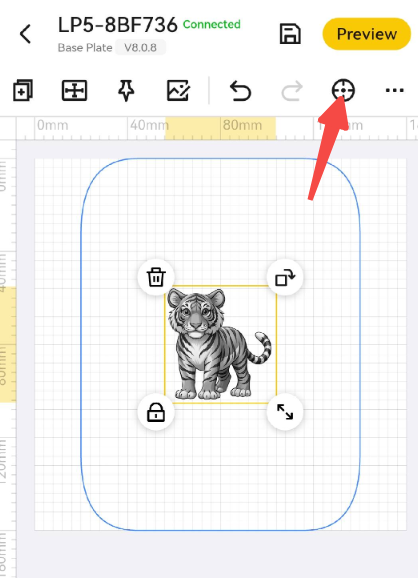

Vue par défaut de la zone de travail

Réinitialiser la vue : Rétablit la zone de travail à sa vue initiale / par défaut

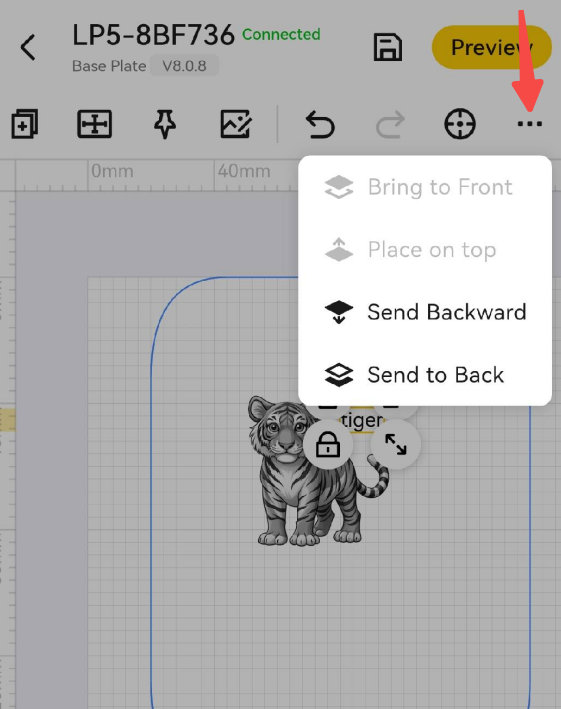

Ordre des calques

(1) Lorsqu'il y a plusieurs objets sur la zone de travail, appuyez sur Organiser pour ajuster l'ordre de leurs calques.

(2) Les objets situés sur des calques supérieurs recouvriront ceux des calques inférieurs.

(3) Les options d'arrangement comprennent : Mettre au premier plan, Avancer, Reculer et Mettre à l'arrière-plan.

1.4.3 Panneau d'édition

Ajouter une image

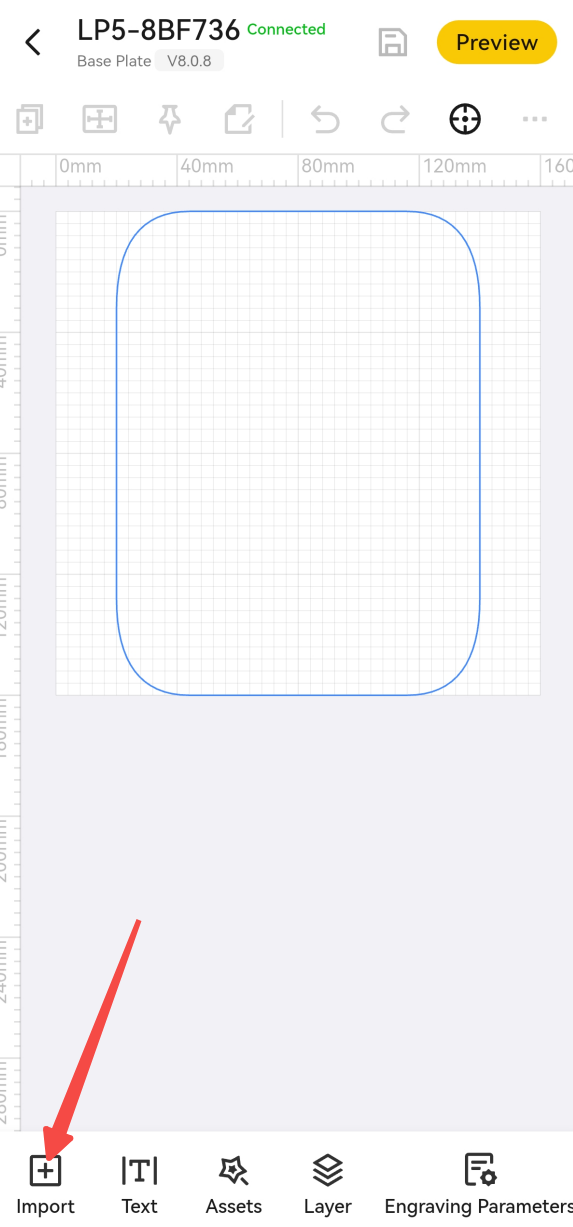

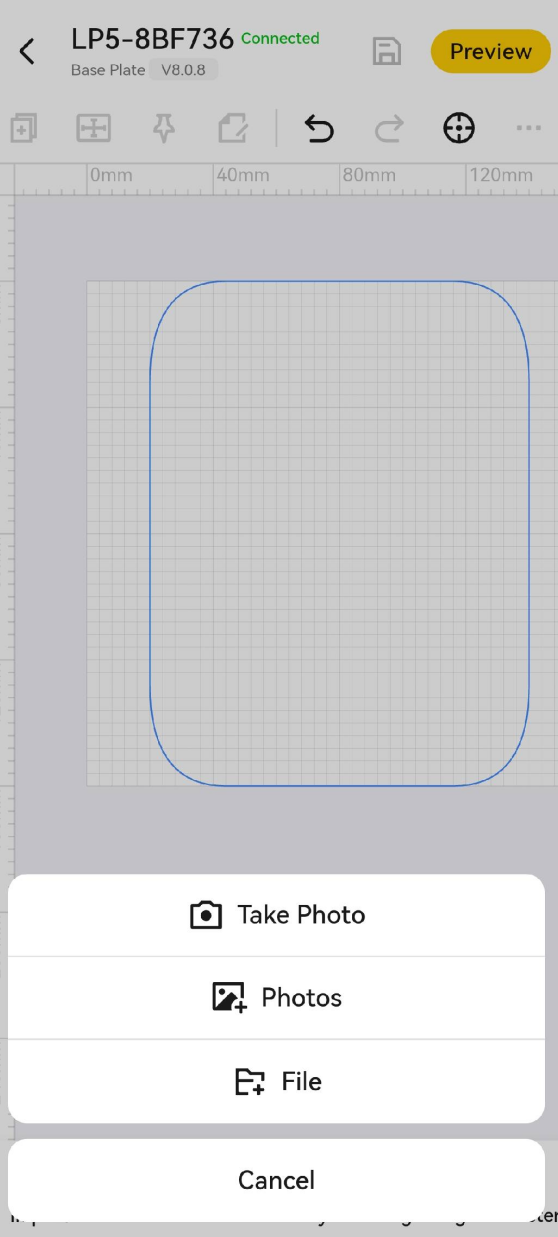

Appuyez sur Importer pour ouvrir et importer des photos ou des fichiers image depuis votre téléphone.

Module d’Edition（Image）

Tramage

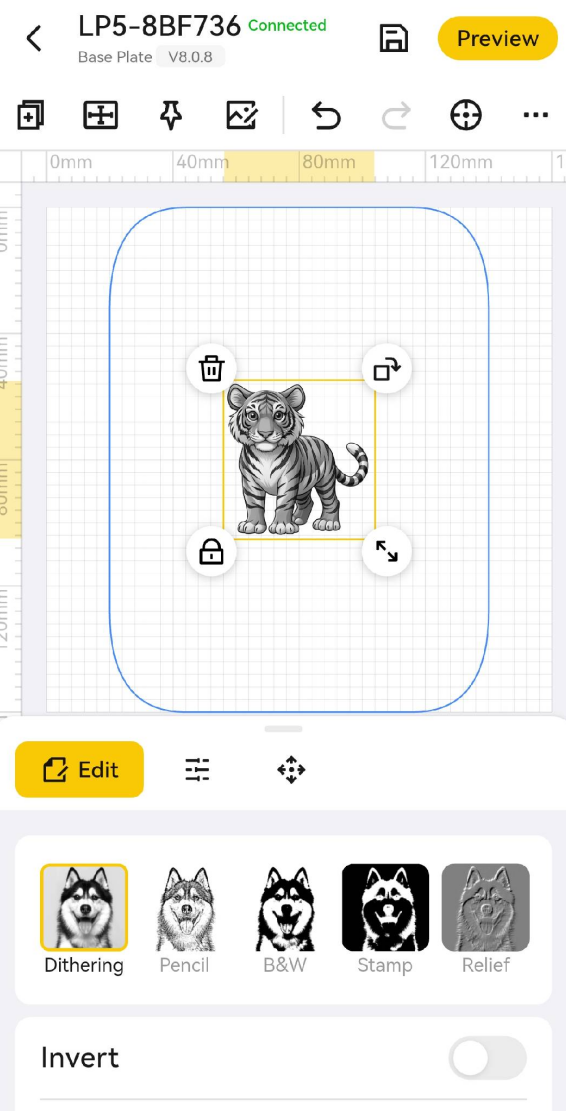

(1) Sélectionnez le mode Tramage.

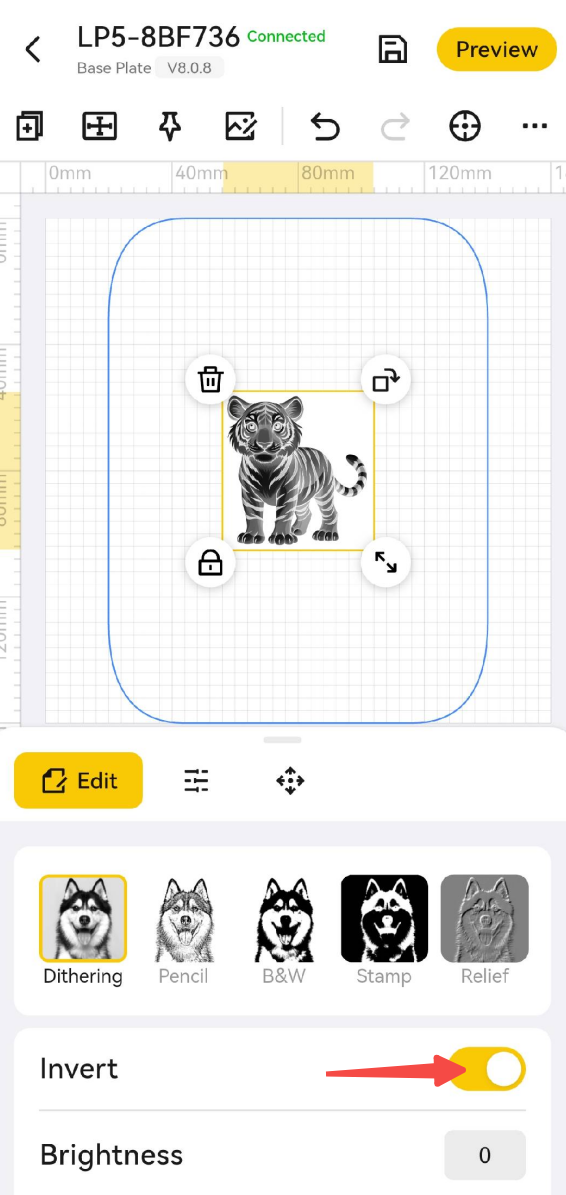

(2) Appuyez sur Inverser les couleurs pour inverser les couleurs de l’image.

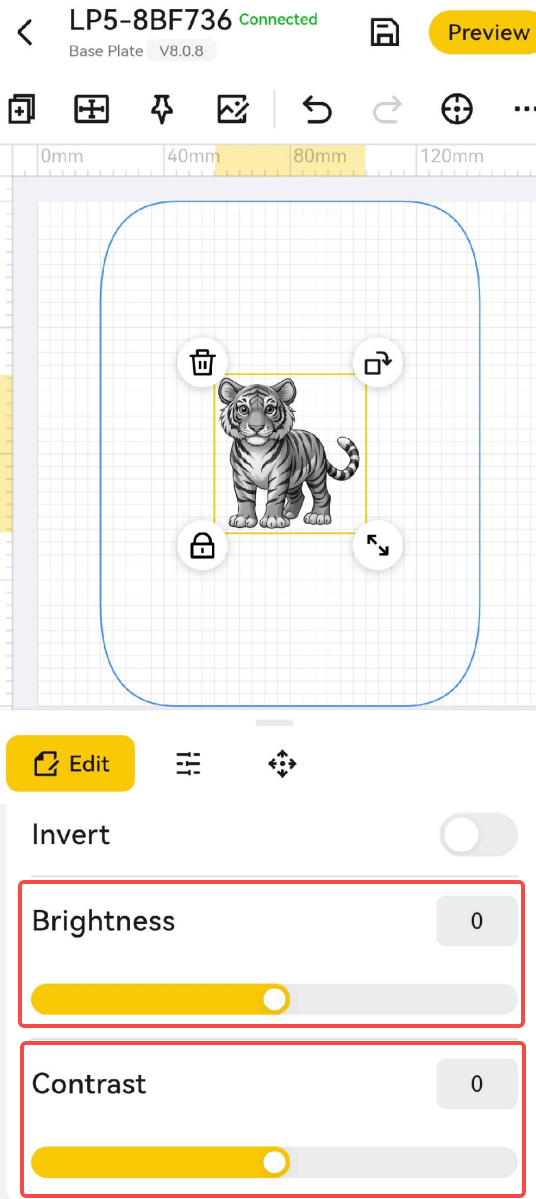

(3) Les deux curseurs contrôlent le Contraste et la Luminosité, vous permettant d'ajuster l'affichage de l'image.

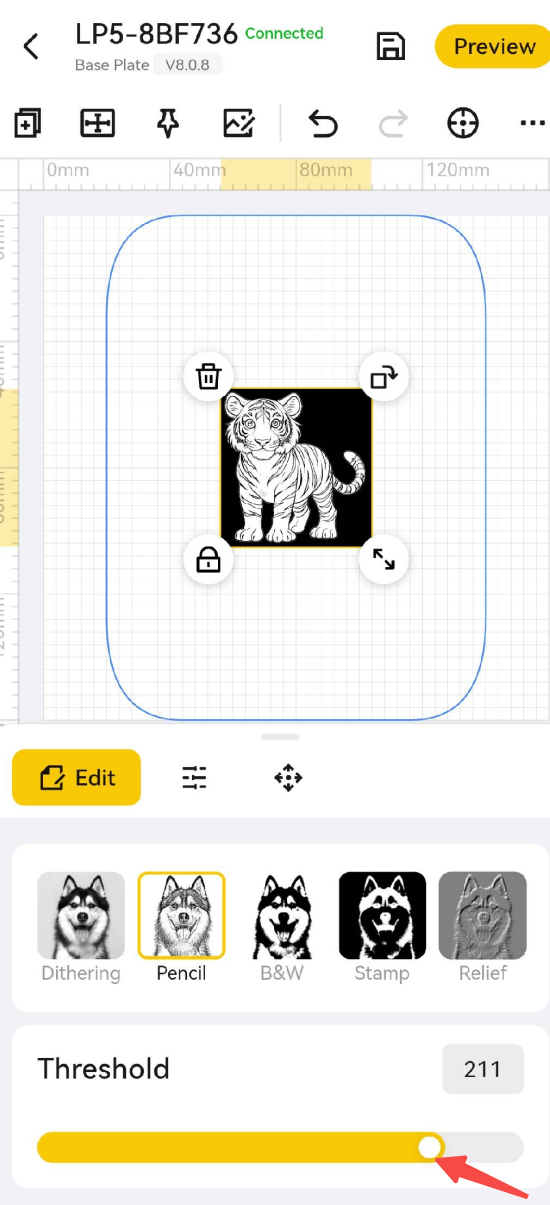

Crayon

(1) Sélectionnez le mode Crayon et ajustez le Seuil pour modifier l'affichage de l'image.

Tampon

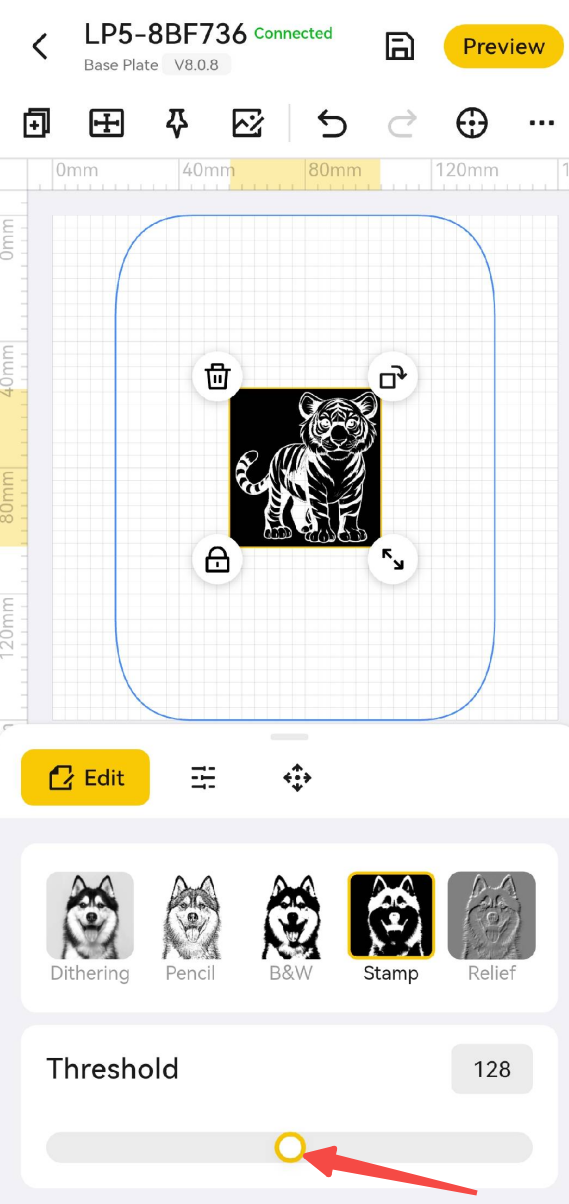

(2) Sélectionnez le mode Tampon et ajustez le Seuil pour modifier l'affichage de l'image (le mode Tampon inverse horizontalement l'image).

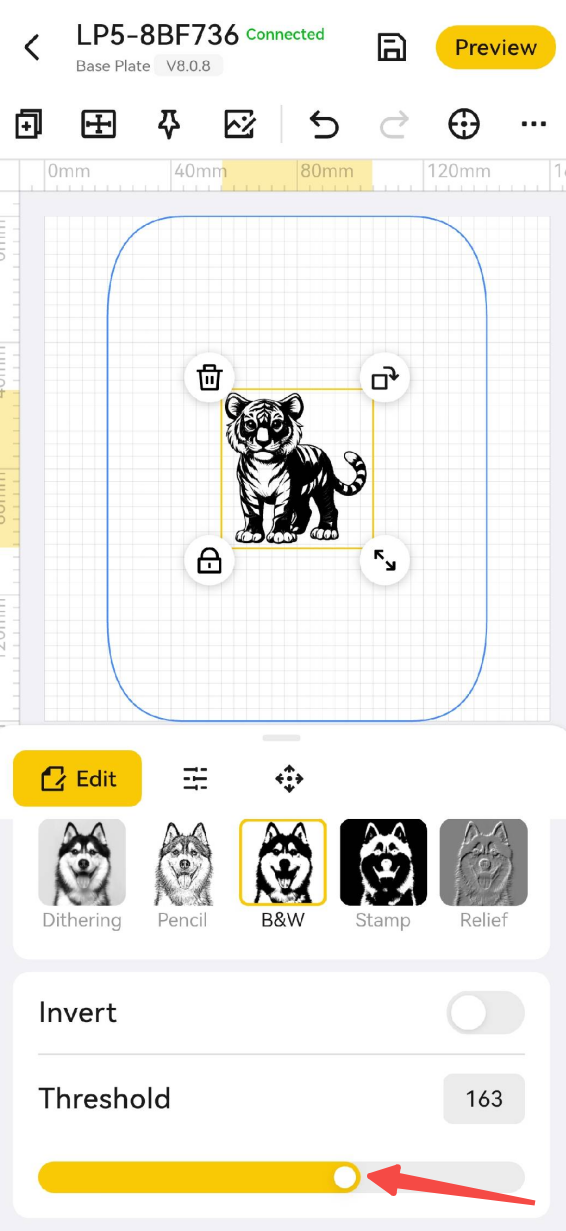

Noir et blanc

(1) Sélectionnez le mode N&B et ajustez le Seuil pour modifier l'affichage de l'image.

(2) Appuyez sur Inverser les couleurs pour inverser les couleurs de l’image.

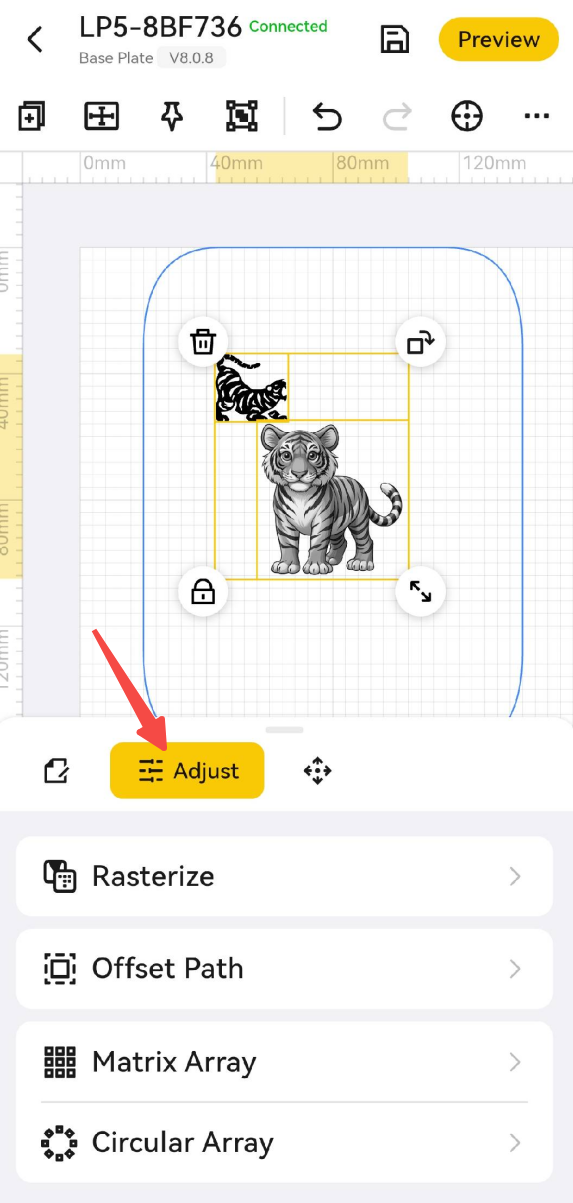

Module d’Ajustement (Universel)

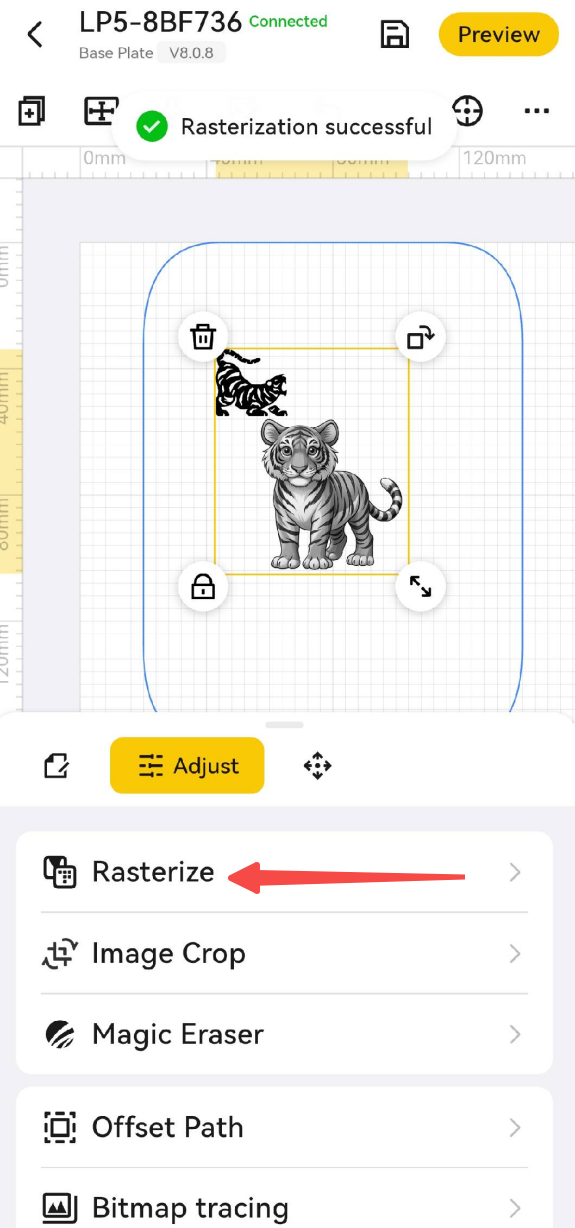

Rasteriser

Sélectionnez plusieurs objets, appuyez sur Ajuster puis sur Rasteriser pour les fusionner en une seule image. Combiner plusieurs calques en un seul pour la transmission peut améliorer l'efficacité.

Recadrage de l'image

Appuyez sur le Recadrage pour accéder à la page de recadrage de l'image.

(1) Appuyez sur Découpe auto pour supprimer l'espace vide excédentaire autour des bords de l'image.

(2) Appuyez sur Retourner horizontalement pour tourner horizontalement l'image de gauche à droite.

(3) Appuyez sur Retourner verticalement pour tourner verticalement l'image de haut en bas.

(4) Appuyez sur Pivoter pour faire pivoter l'image de 90°.

(5) Appuyez sur Bordure pour faire passer le cadre de recadrage de carré à circulaire.

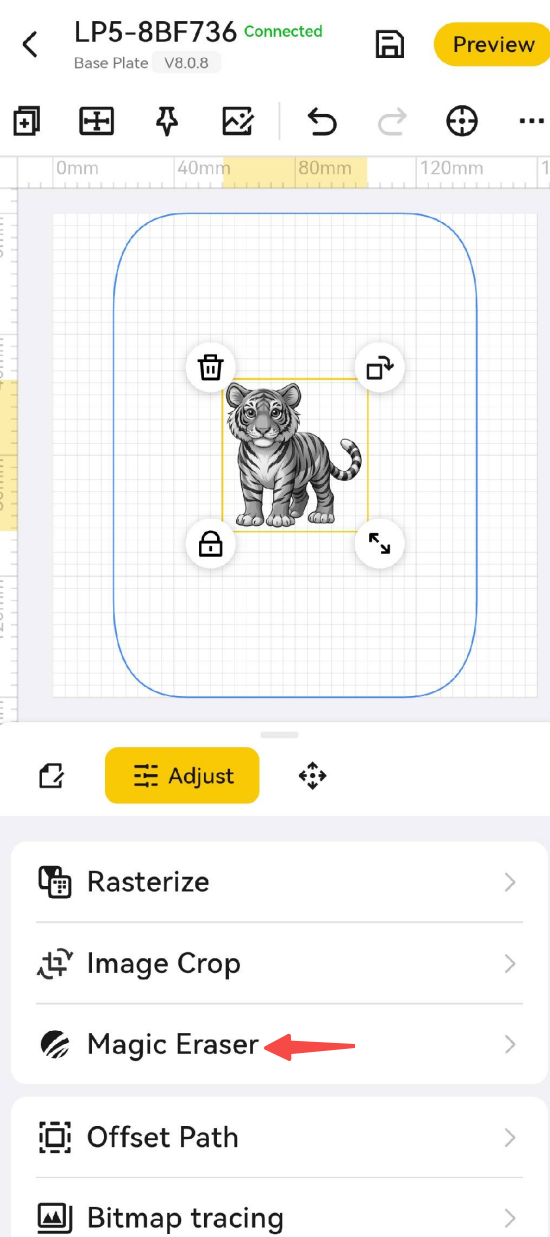

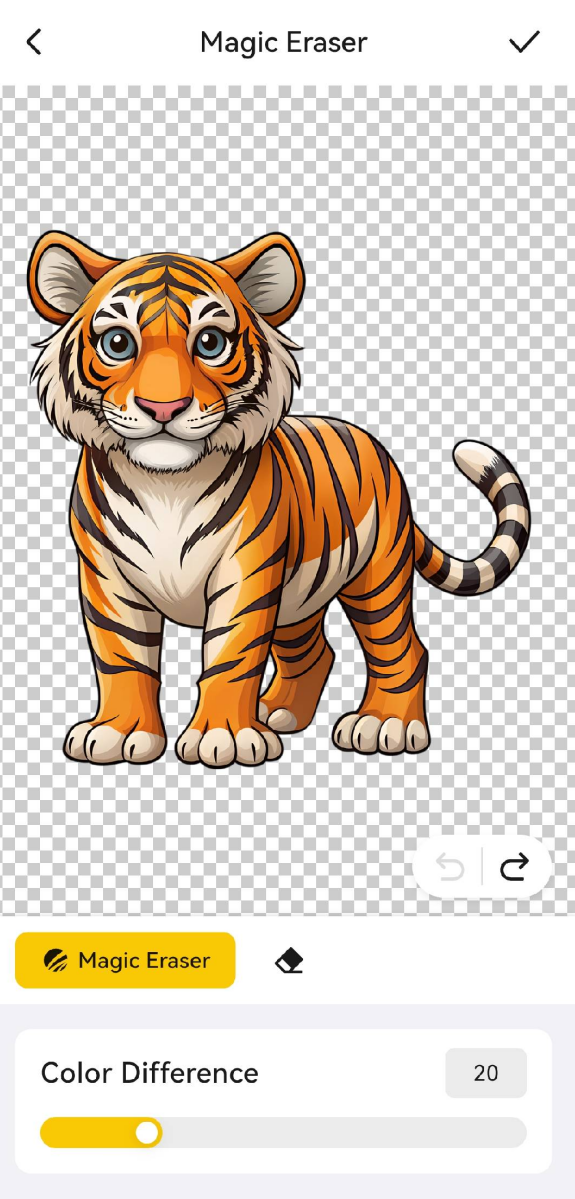

Gomme magique

(1) Appuyez sur Ajuster puis sur la Gomme magique pour accéder à la page d'effacement d'image.

(2) Ajustez la Différence de couleur pour contrôler la plage de reconnaissance des couleurs. Une aberration plus faible n'efface que les pixels dont la couleur est très proche du point touché ; une aberration plus élevée efface une plage de couleurs plus large.

(3) Appuyez sur la zone que vous souhaitez effacer pour une suppression intelligente. Annuler et Rétablir vous aident à revenir en arrière après une opération d'effacement incorrecte.

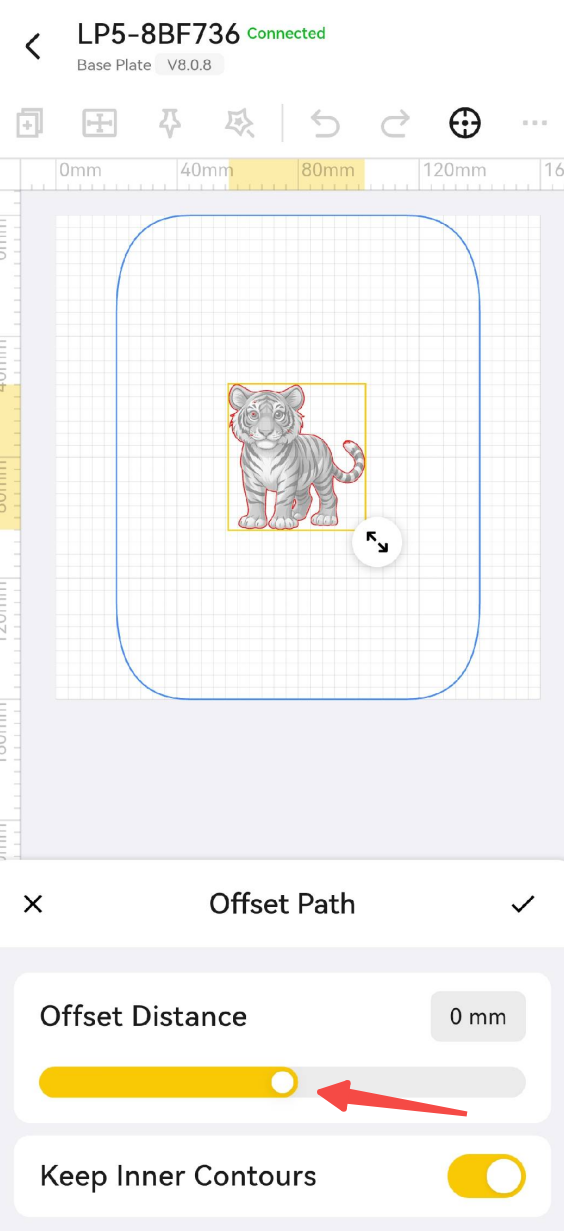

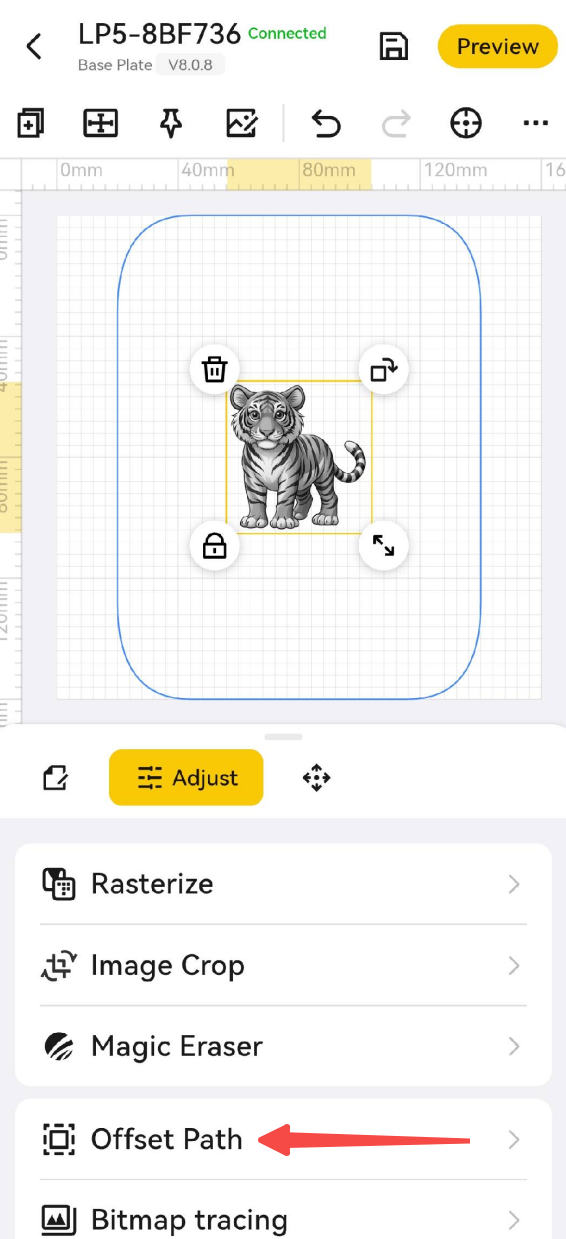

Décalage de la trajectoire (Extraction du contour)

(1) Appuyez sur Ajuster puis sur Décalage de la trajectoire. La ligne rouge pleine sur la zone de travail représente le contour généré.

(2) Une Distance de décalage positive ajoute un contour extérieur ; une Distance de décalage négative ajoute un contour intérieur.

(3) Si l'arrière-plan de l'image bitmap est transparent, vous pouvez cocher « Conserver le contour interne de l'image bitmap » pour ajouter des contours internes à l'image bitmap.

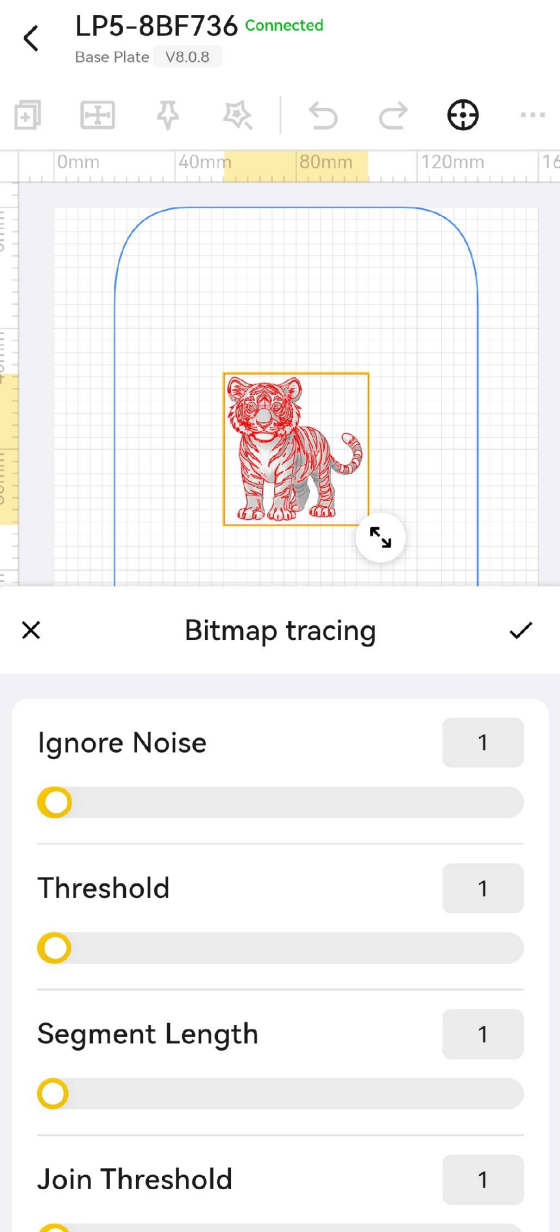

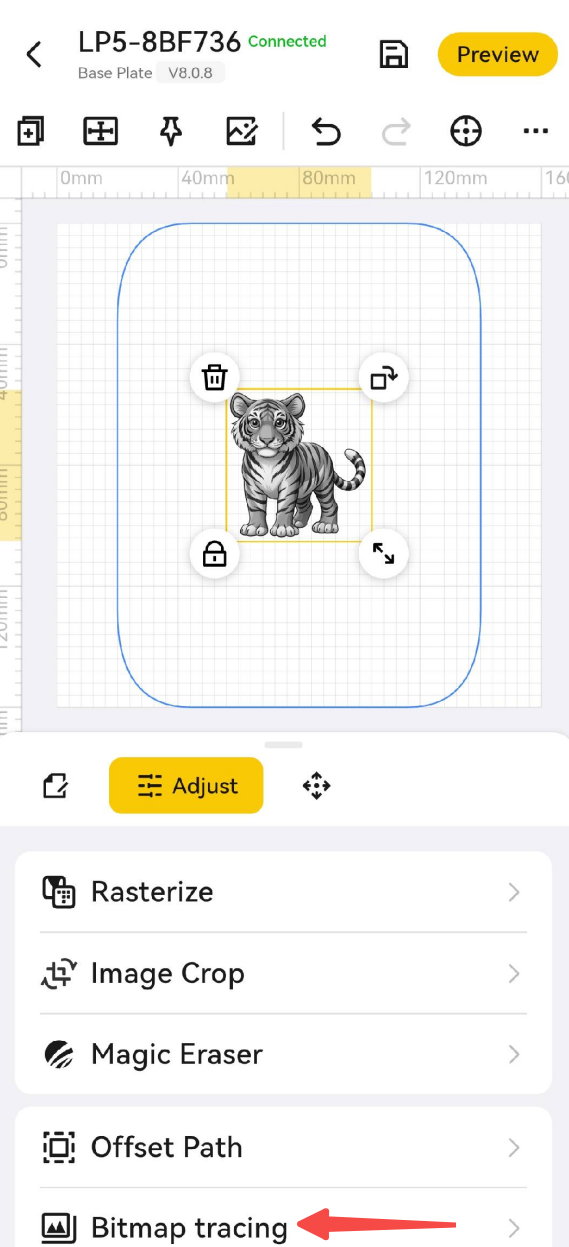

Traçage de l'image bitmap (Trace Image)

(1) Appuyez sur Ajuster puis sur Traçage de l'image bitmap. Une ligne rouge pleine apparaîtra sur la zone de travail, indiquant le graphique vectoriel à générer (seuls les formats d'image tels que JPG, JPEG et PNG prennent en charge la fonction Traçage de l'image).

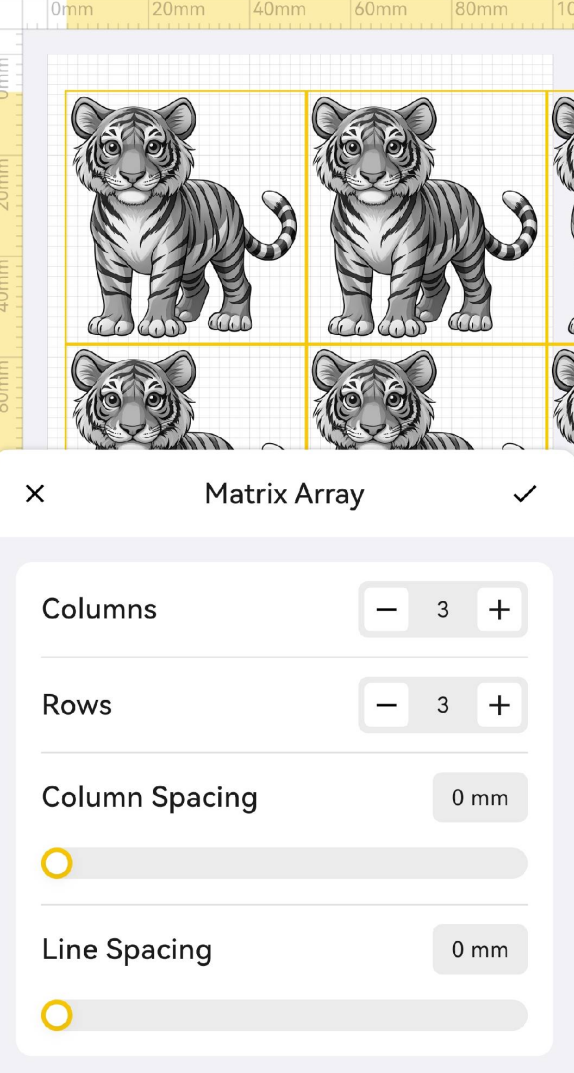

Matrice

Après avoir créé un élément, sélectionnez-le et cliquez sur Matrice. Une fenêtre de paramètres apparaîtra. Saisissez le nombre de lignes et de colonnes souhaité — la zone de travail prévisualisera la matrice en temps réel — puis cliquez sur Confirmer pour générer la matrice.

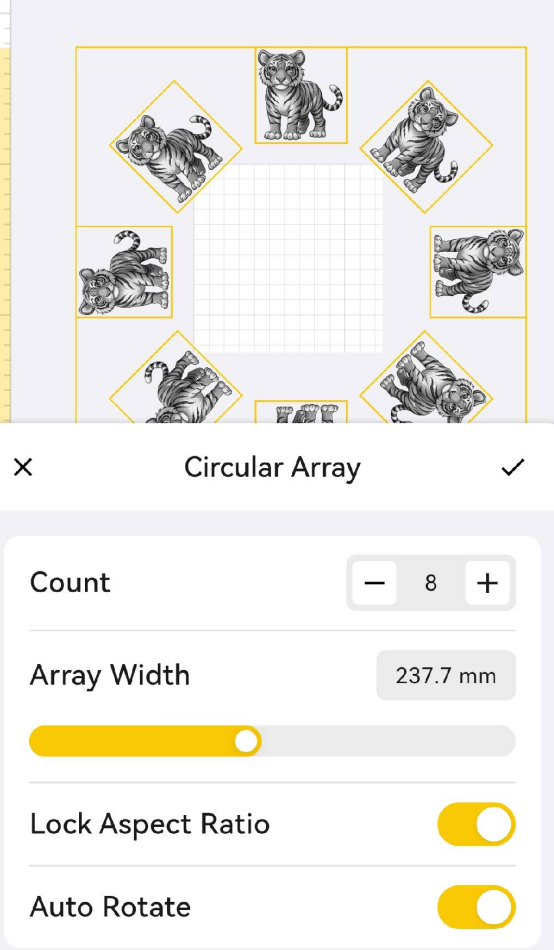

Disposition circulaire

Après avoir créé un élément, sélectionnez-le et cliquez sur Disposition circulaire. Une fenêtre de paramètres va s’ouvrir.

Module Général (Universel)

Taille & Position

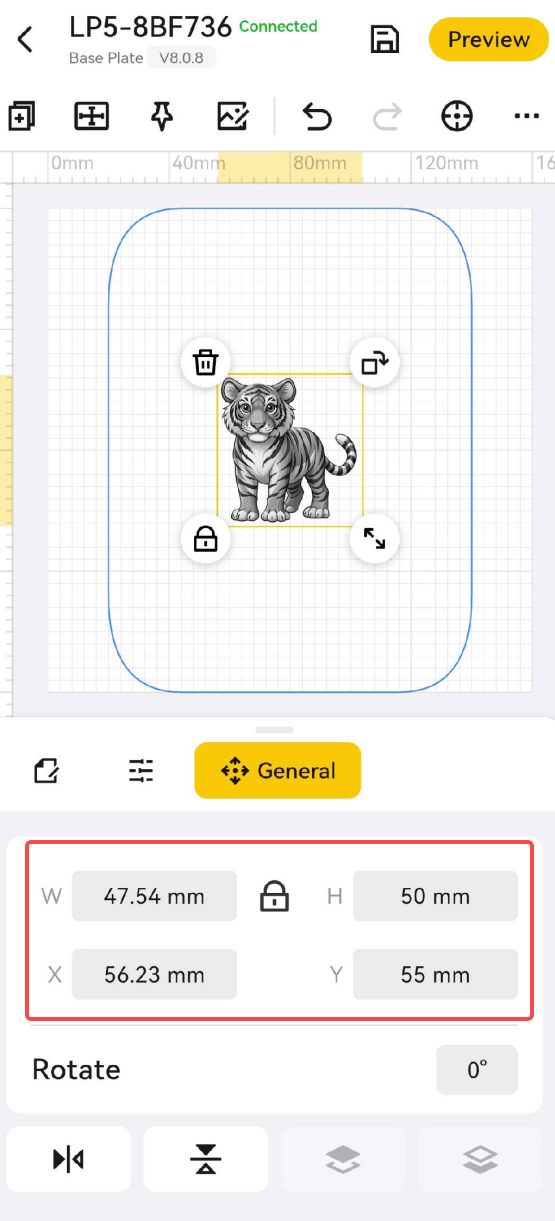

Il permet d'ajuster des propriétés telles que la taille, la rotation et la position.

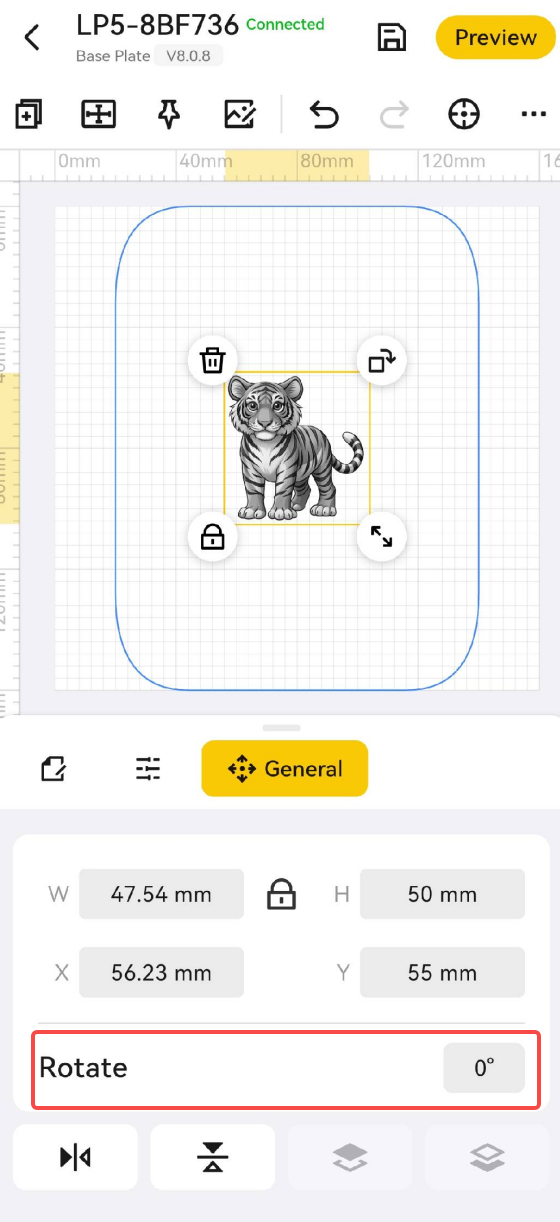

Rotation

Appuyez sur Rotation et saisissez l'angle souhaité. L'image tournera dans le sens horaire.

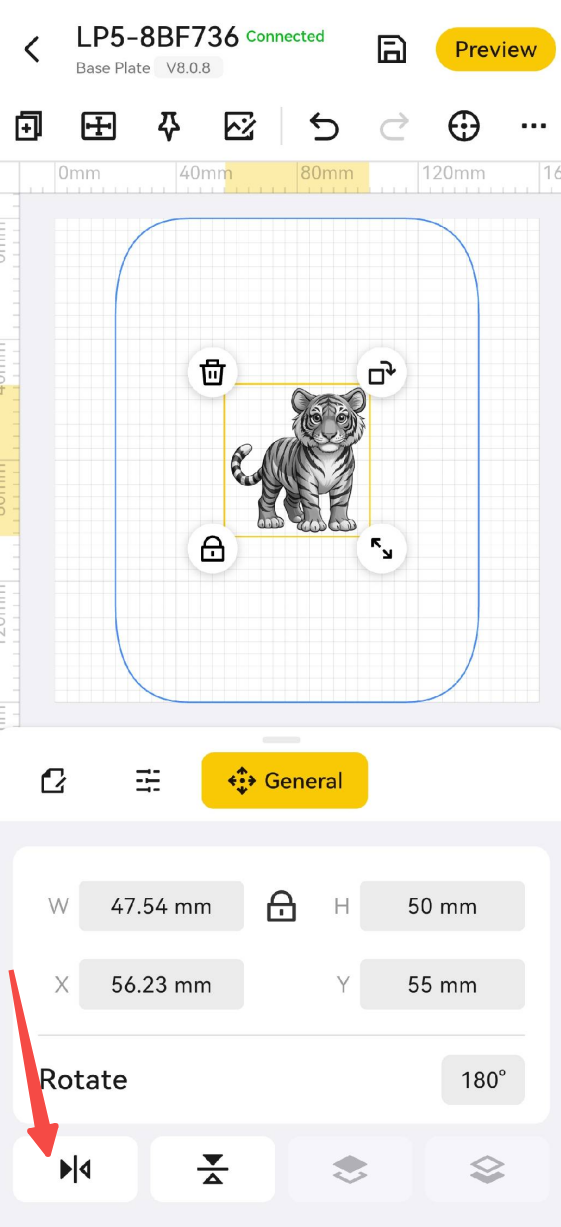

(2) Appuyez sur Horizontal pour inverser horizontalement l'image de gauche à droite. Appuyez sur Vertical pour inverser verticalement l'image de haut en bas.

Position de l'objet

(1) Appuyez sur la zone de saisie de l'axe X ou Y et saisissez la coordonnée souhaitée. L'image se déplacera vers cette position.

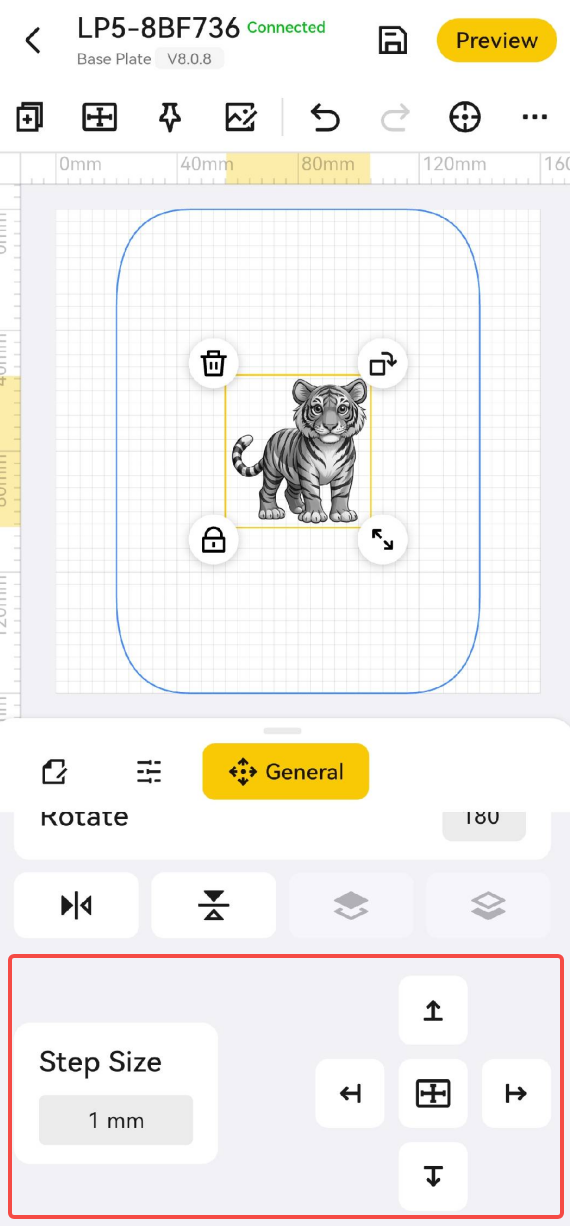

(2) Appuyez sur Réglage précis et sélectionnez la taille de pas (1, 2 ou 5). Appuyez sur la Flèche pour déplacer l'image selon le pas sélectionné.

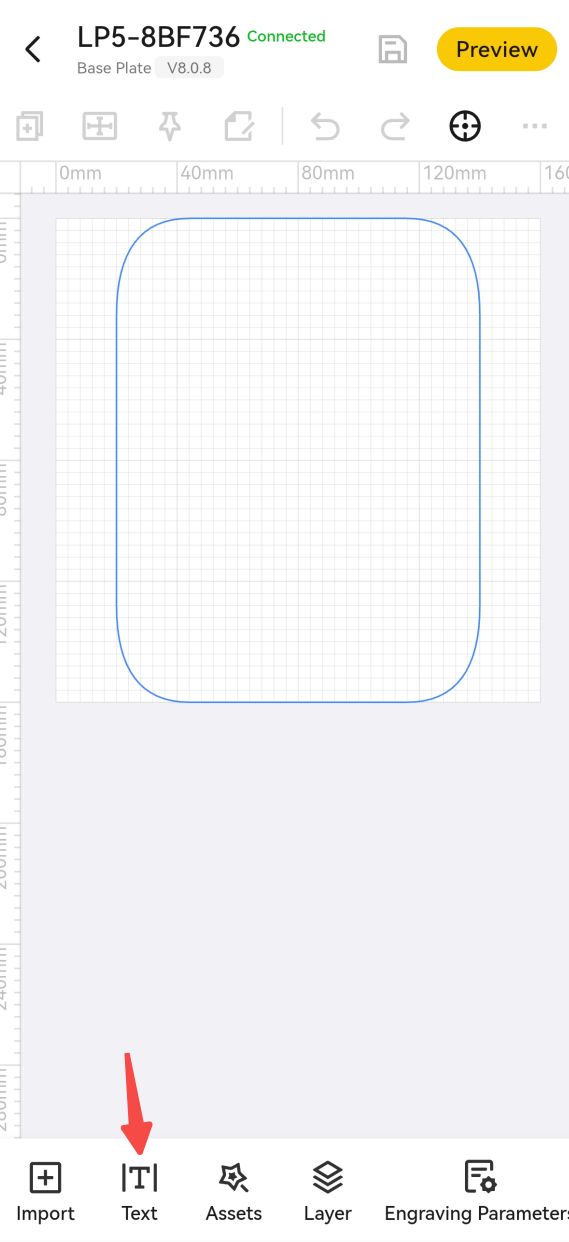

Ajouter du texte

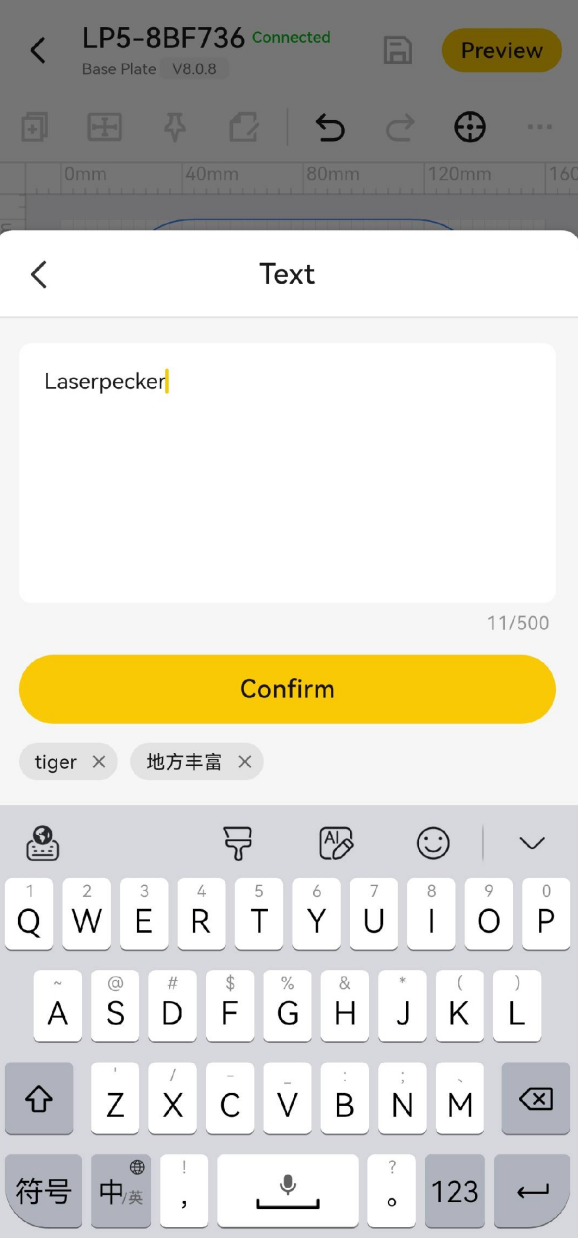

(1) Appuyez sur le Texte en bas à gauche pour ouvrir l'interface de saisie de texte.

(2) Saisissez le contenu et appuyez sur Confirmer. Le texte apparaîtra sur la zone de travail.

Module d’Edition (Texte)

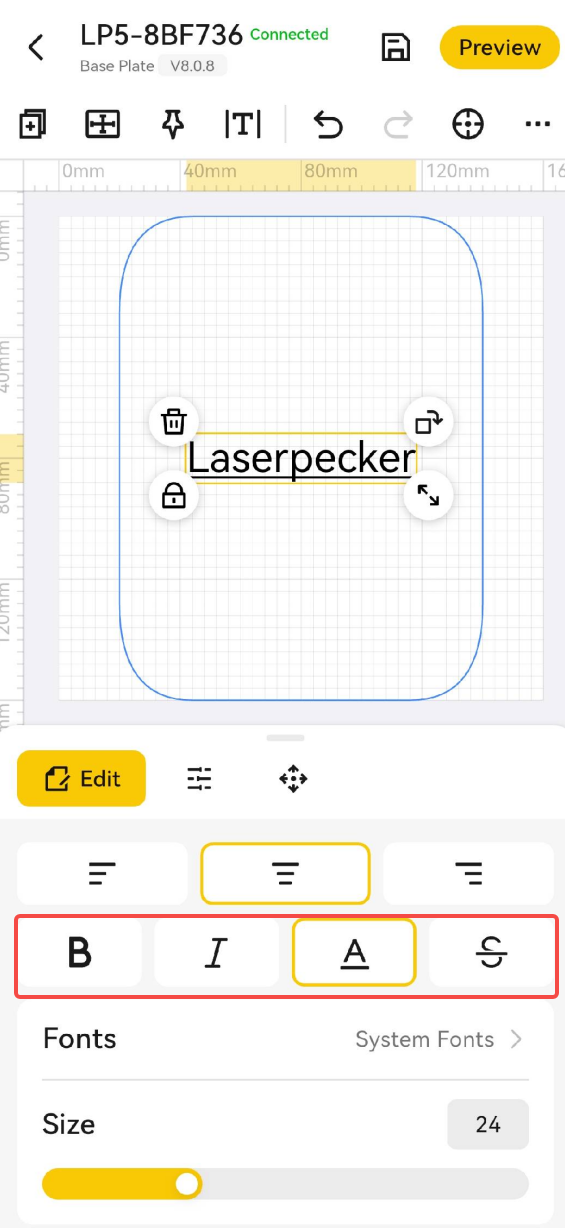

Style du texte

(1) Sélectionnez le style souhaité et le style du texte sera mis à jour. Les styles supportés incluent Gras, Italique, Souligné, et Barré.

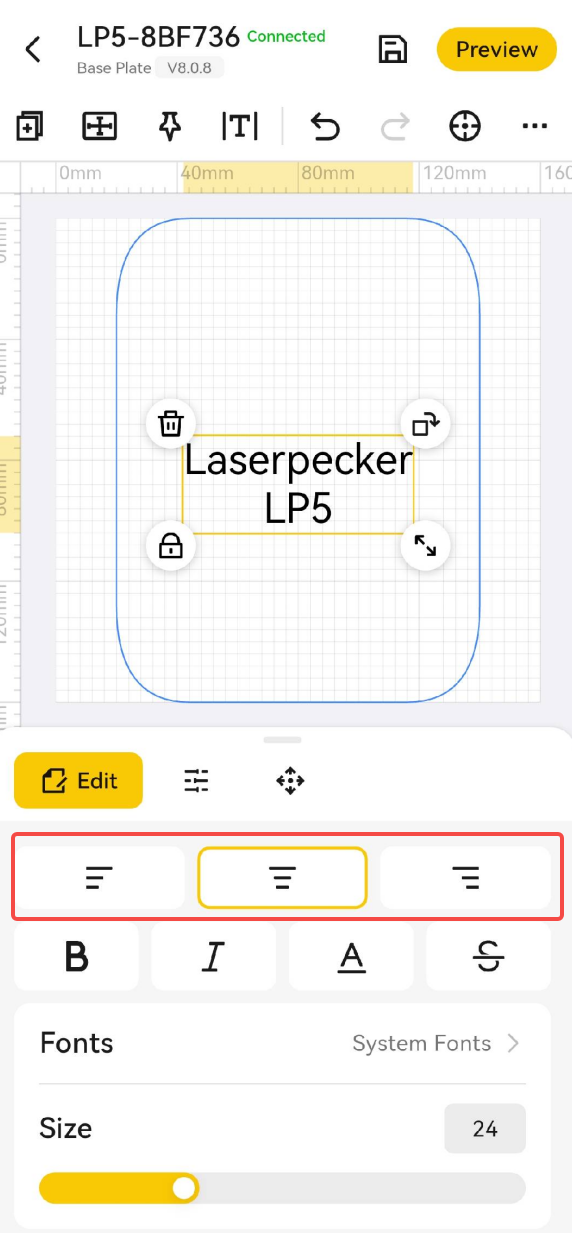

Alignement du texte

Sélectionnez l'alignement souhaité (Gauche, Centre, ou Droite), et l'alignement du texte sera mis à jour.

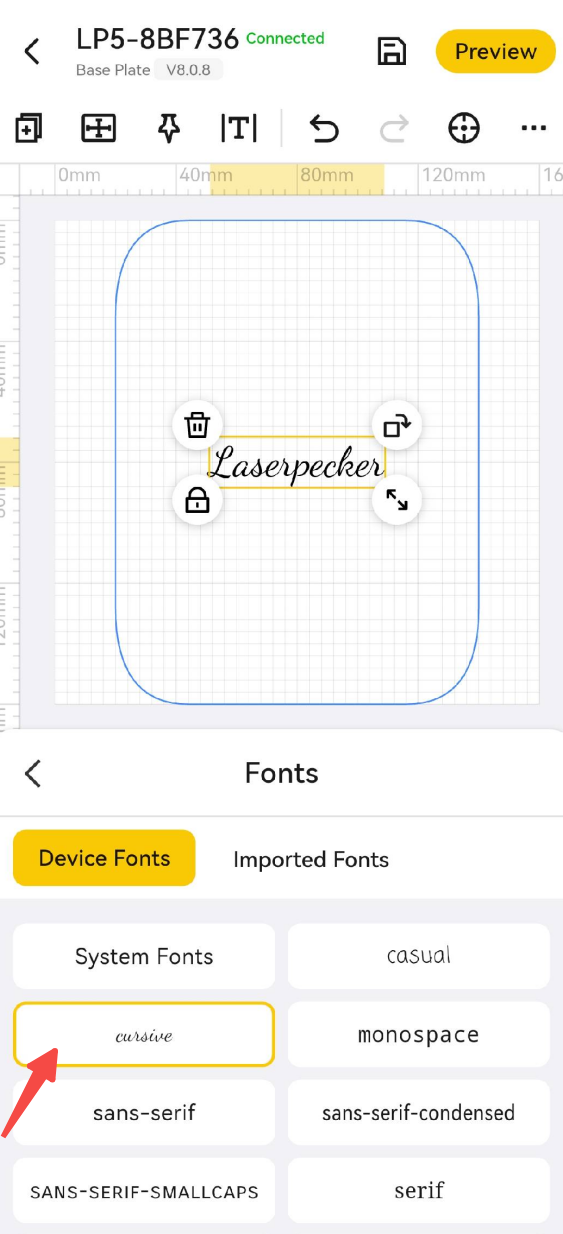

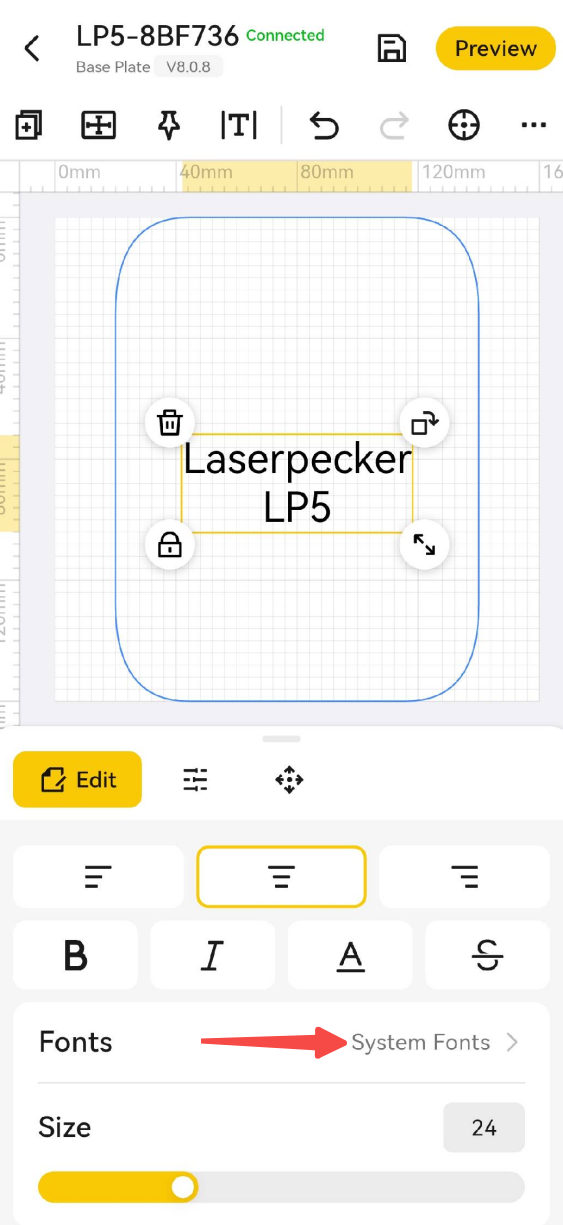

Définir la police

Appuyez sur Police, sélectionnez la police souhaitée et la police du texte sera mise à jour.

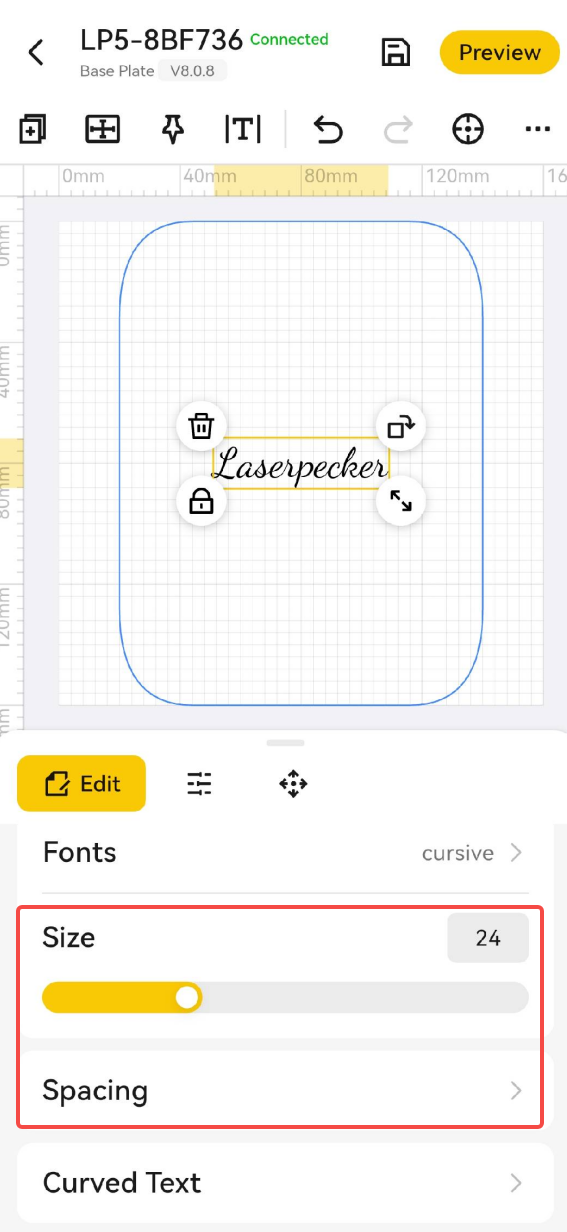

Taille de police et espacement

Ajuster la taille du texte, l'espacement des lettres et l'interligne en saisissant des valeurs dans les champs de saisie respectifs.

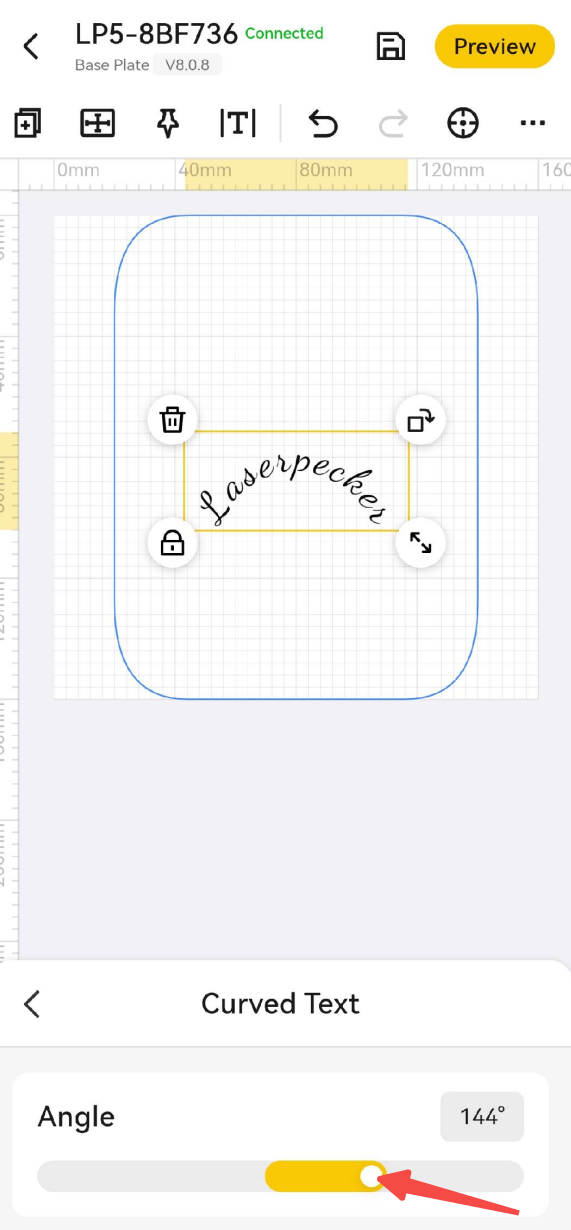

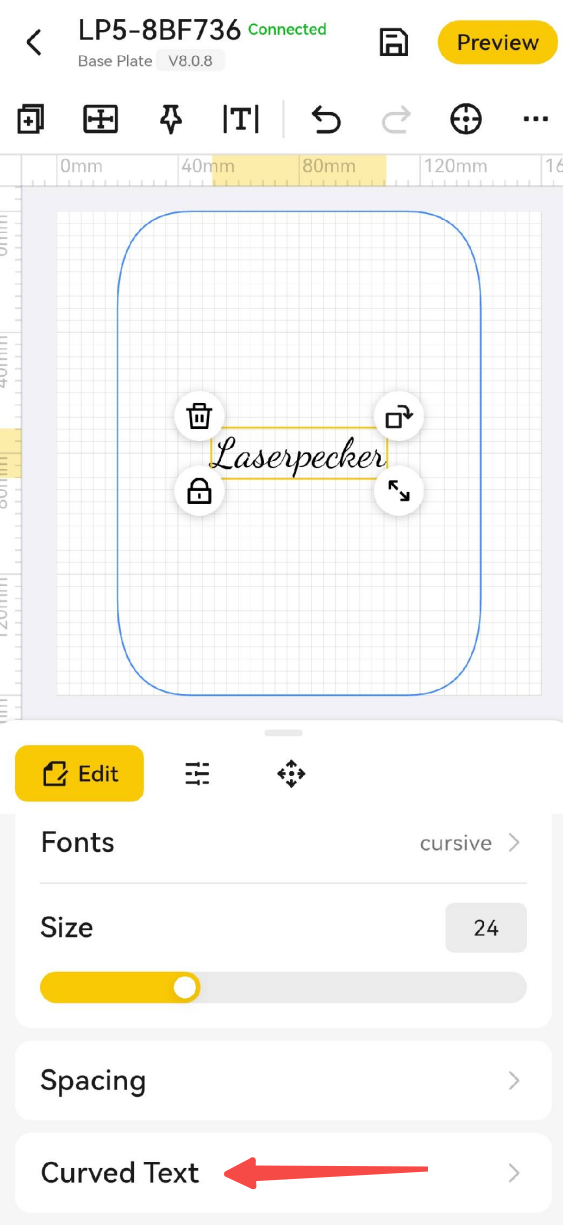

Texte en courbe

Appuyez sur Texte en courbe pour ajuster la courbure du texte. Les valeurs négatives courbent le texte vers le haut ; les valeurs positives courbent le texte vers le bas.

1.4.4 Barre d'outils

Ajouter une image

Appuyez sur Importer pour ouvrir et importer des photos ou des fichiers image depuis votre téléphone.

Ajouter du texte

(1) Appuyez sur Texte en bas à gauche pour ouvrir l'interface de saisie de texte.

(2) Saisissez le contenu et appuyez sur Confirmer. Le texte apparaîtra sur la zone de travail.

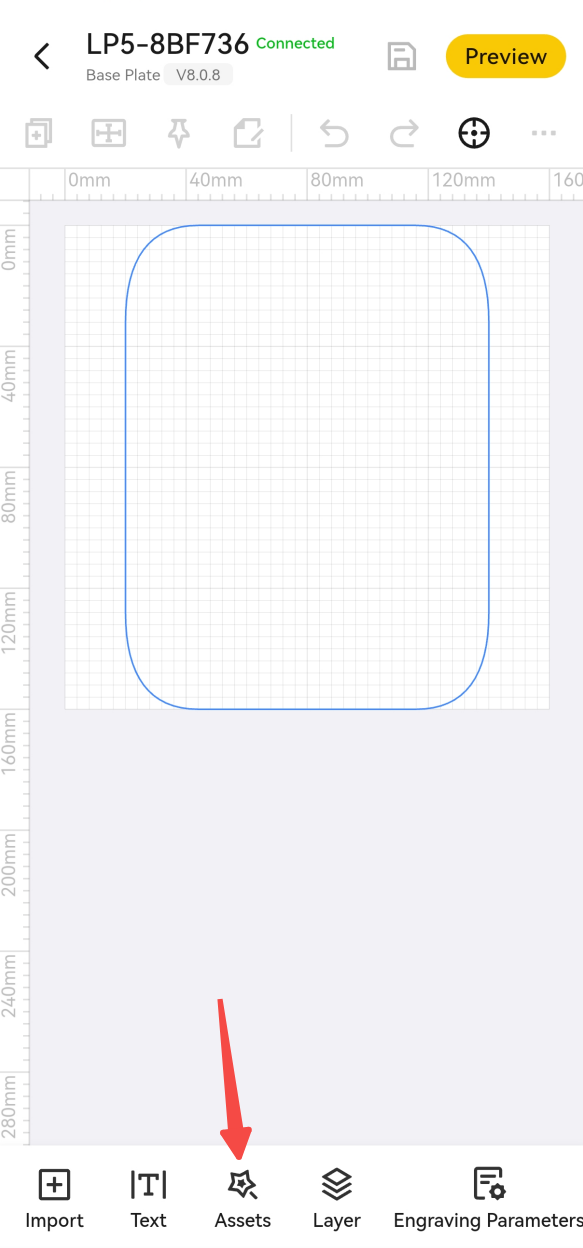

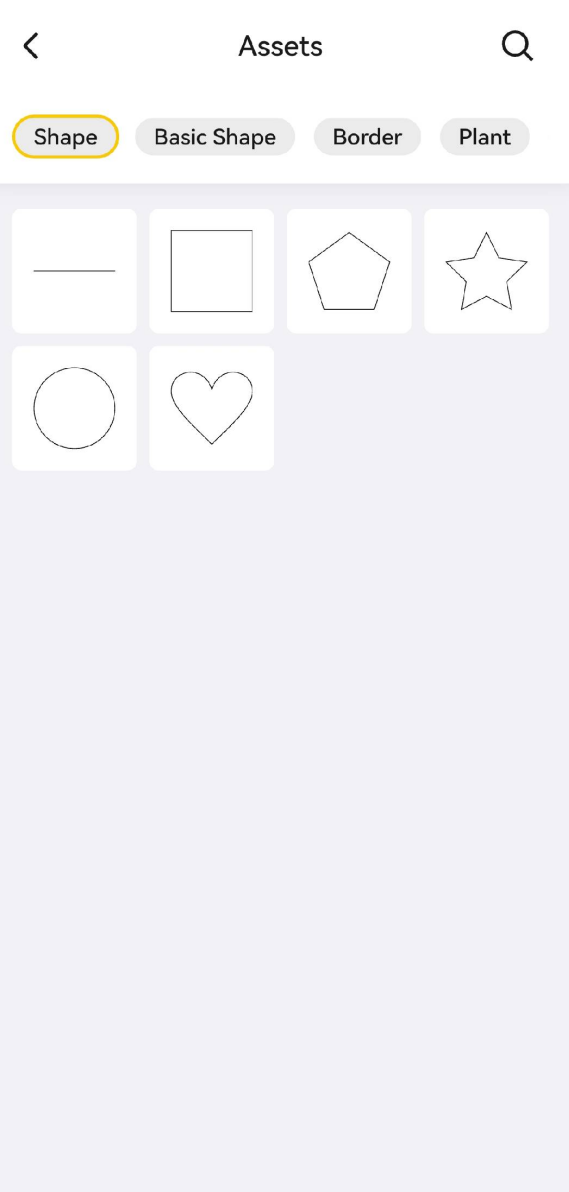

Ajouter des ressources

Appuyez sur Ressources en bas et sélectionnez un graphique vectoriel à importer sur la zone de travail.

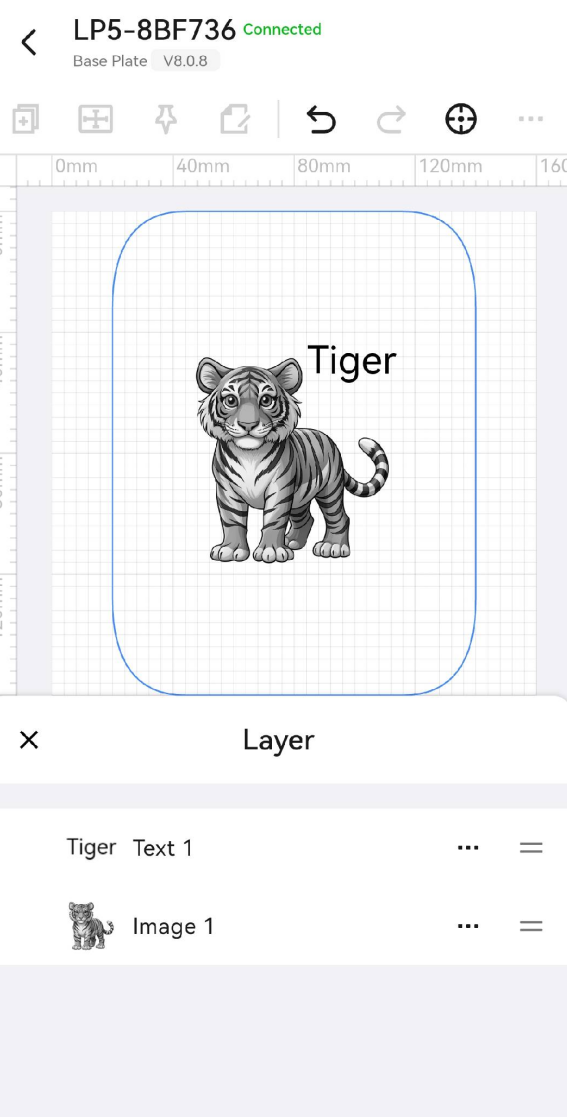

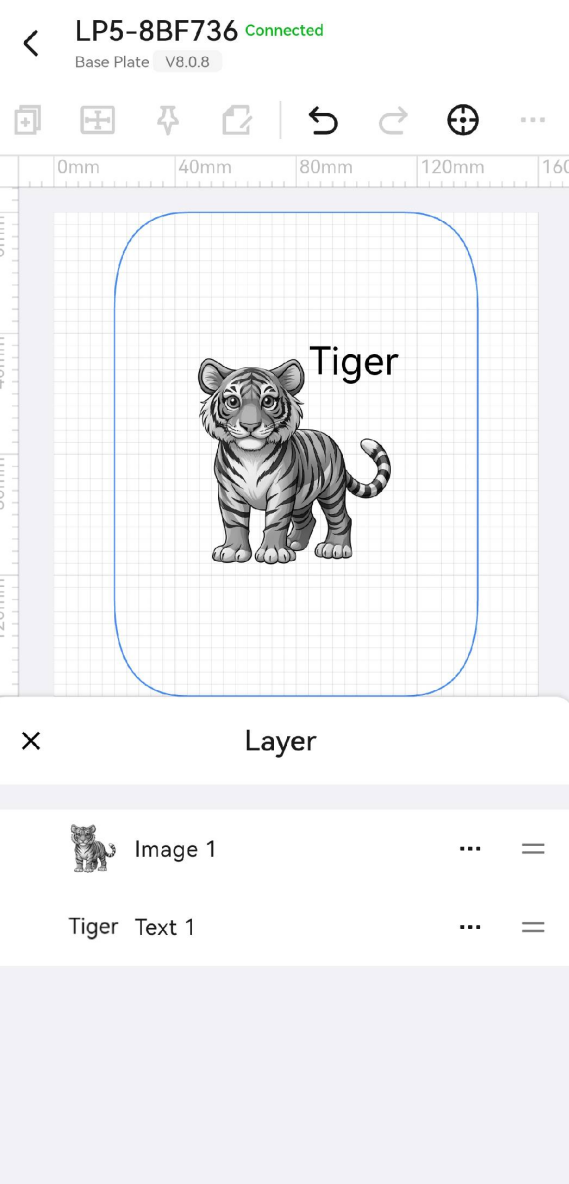

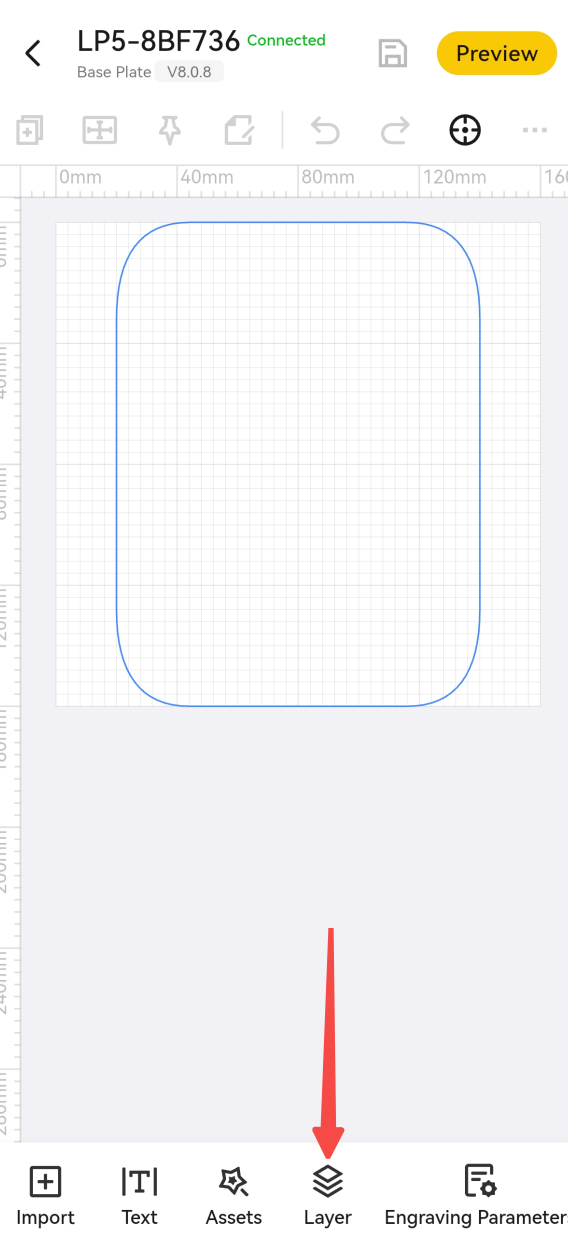

Calque

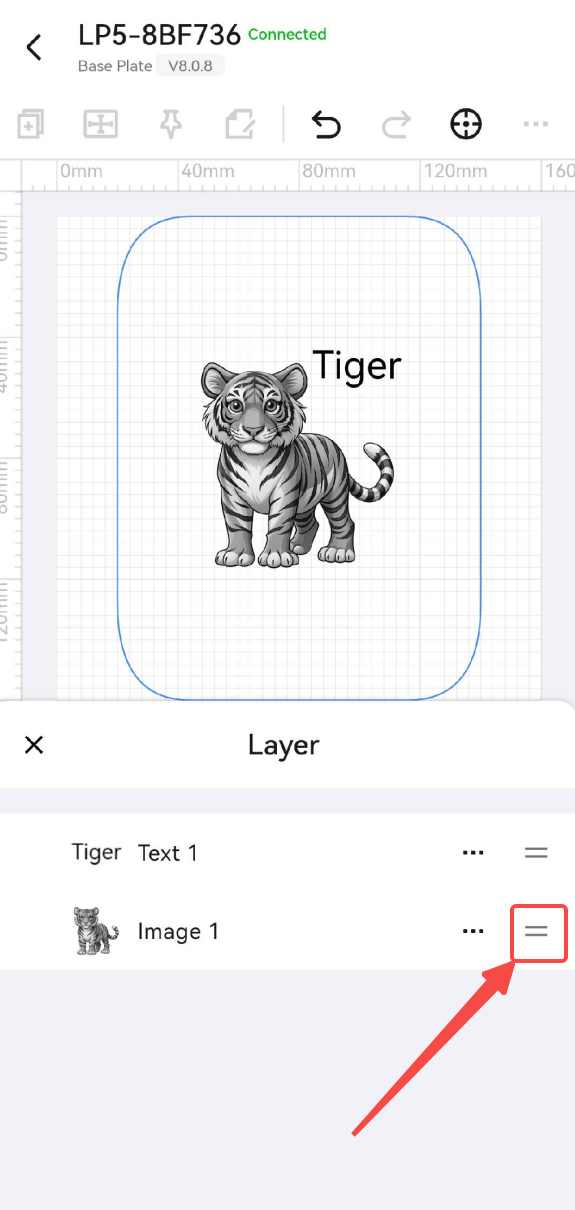

Appuyez sur Calques en bas pour ouvrir le panneau des calques sur le côté droit de l'écran.

(2) Chaque objet créé ou importé possède son propre calque. Appuyez sur un Calque pour localiser l'objet correspondant sur la zone de travail.

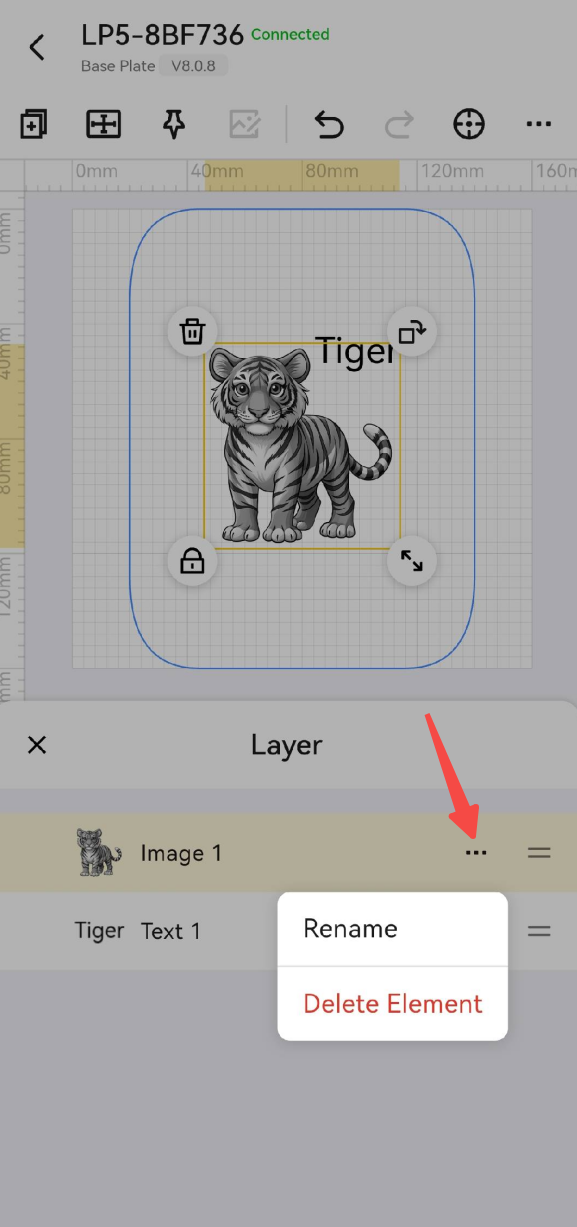

(3) Appuyez sur les ... à droite d'un calque jusqu'à ce qu'une ligne pleine apparaisse autour du bord du calque, puis faites glisser pour réorganiser les calques.

(4) Appuyez sur les ... pour renommer ou supprimer l'élément.

Centre d'applications

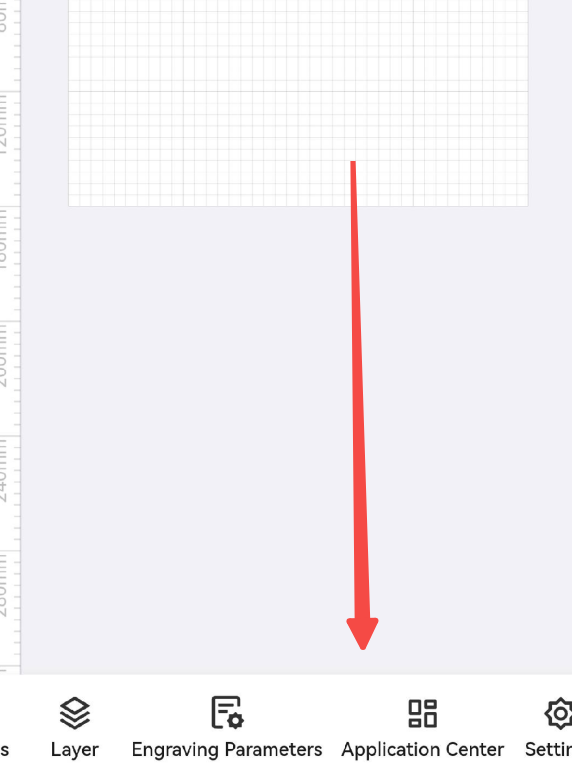

Balayez vers la gauche dans la barre d'outils et appuyez sur Centre d'applications pour accéder au panneau Centre d'applications.

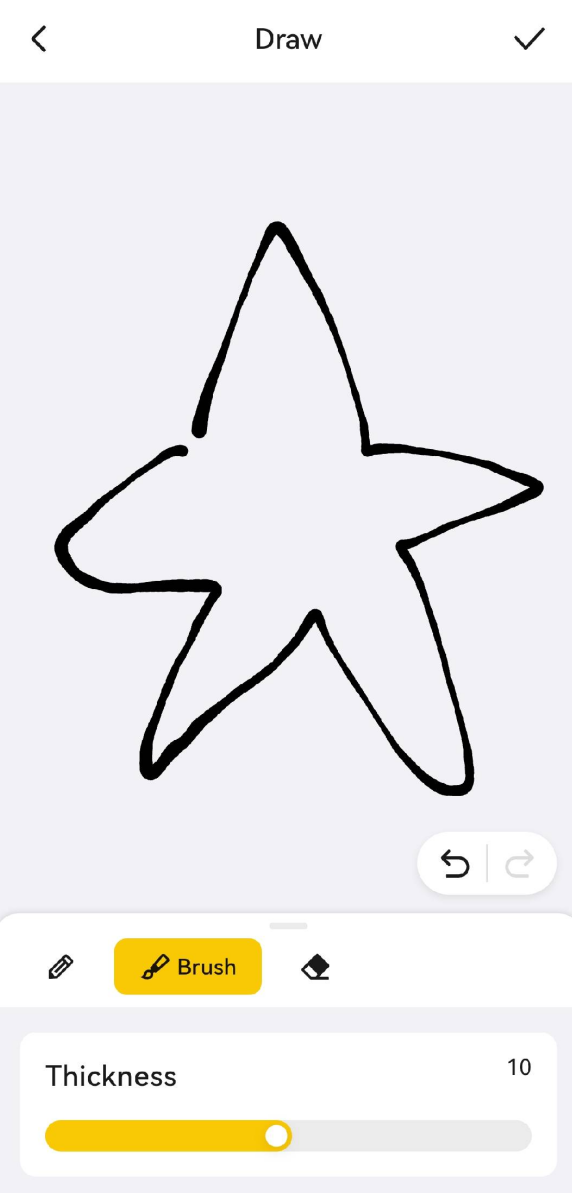

Dessiner

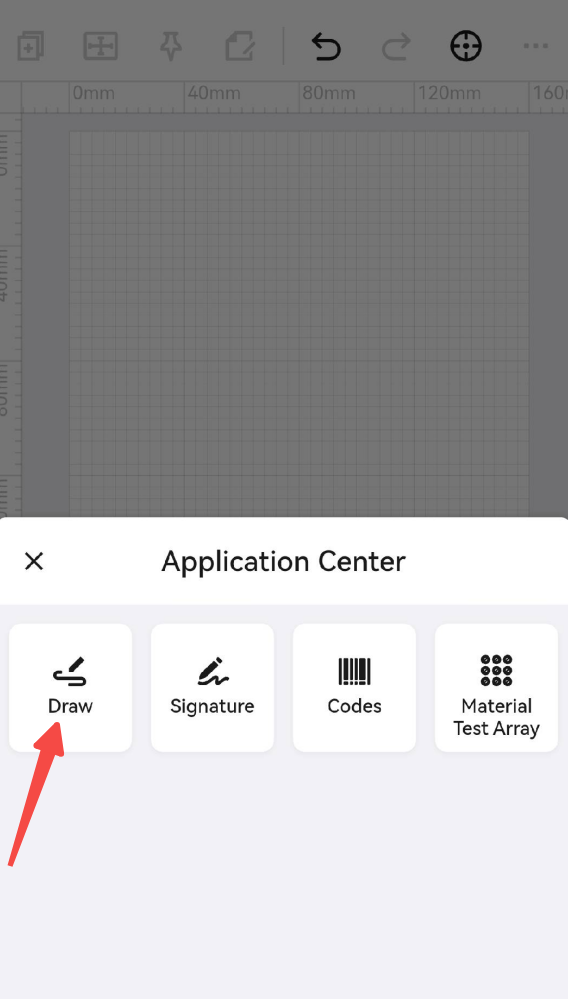

(1) Appuyez sur Dessiner pour ouvrir l'interface de dessin.

(2) Appuyez sur l’outil Pinceau pour commencer à dessiner. Ajustez la taille pour modifier l'épaisseur du trait.

(3) Appuyez sur l’outil Gomme pour effacer certaines parties du dessin. Ajustez la taille pour modifier la zone de la gomme.

(4) Appuyez sur le bouton ✅ dans le coin supérieur droit pour ajouter le dessin à la zone de travail.

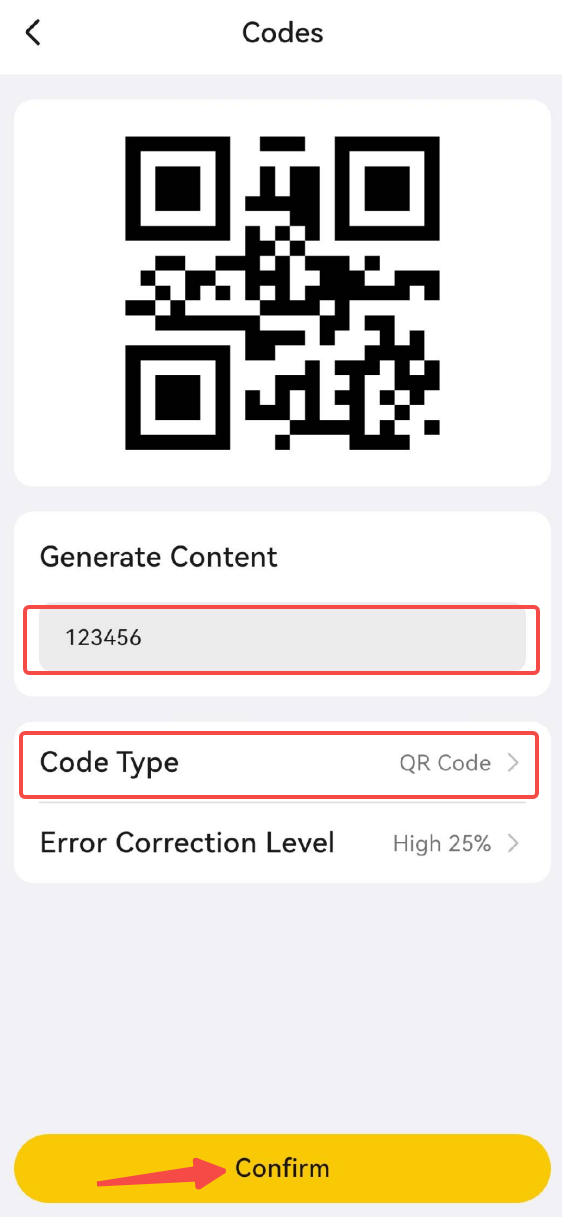

Codes

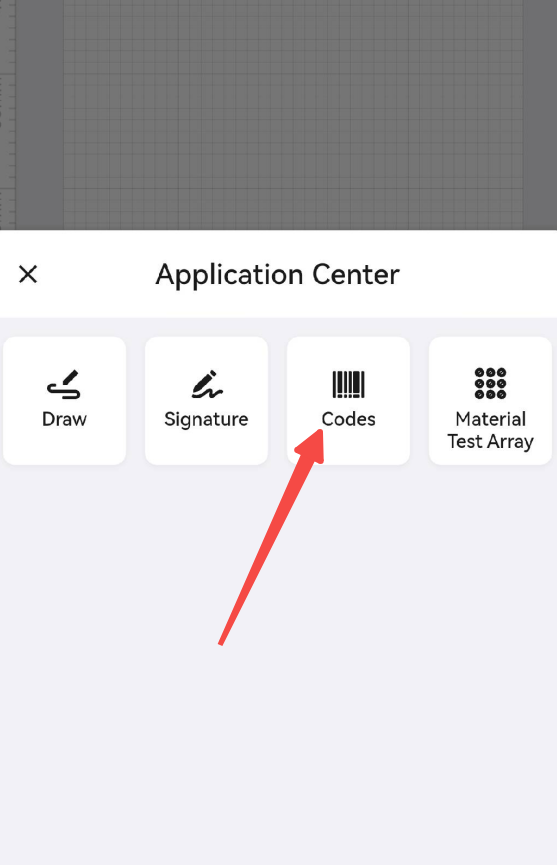

(1) Appuyez sur Codes pour ouvrir l'interface Codes.

Sélectionnez le type de code souhaité (par ex. code QR ou code-barres), saisissez le contenu et appuyez sur Confirmer. Le code généré sera affiché sur la zone de travail.

Matrice de test des matériaux

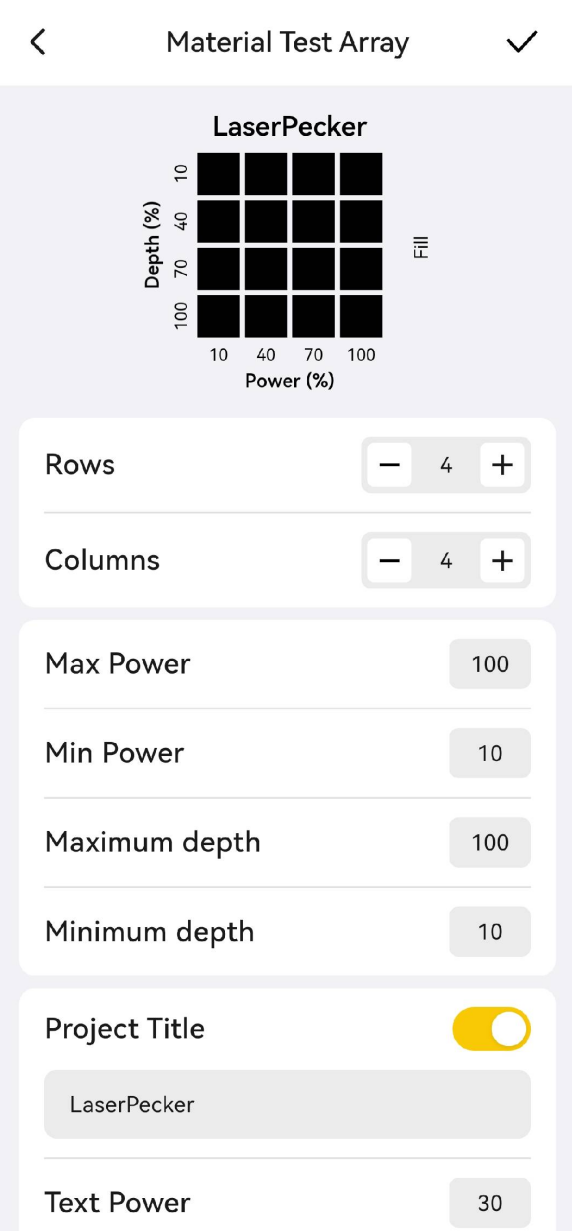

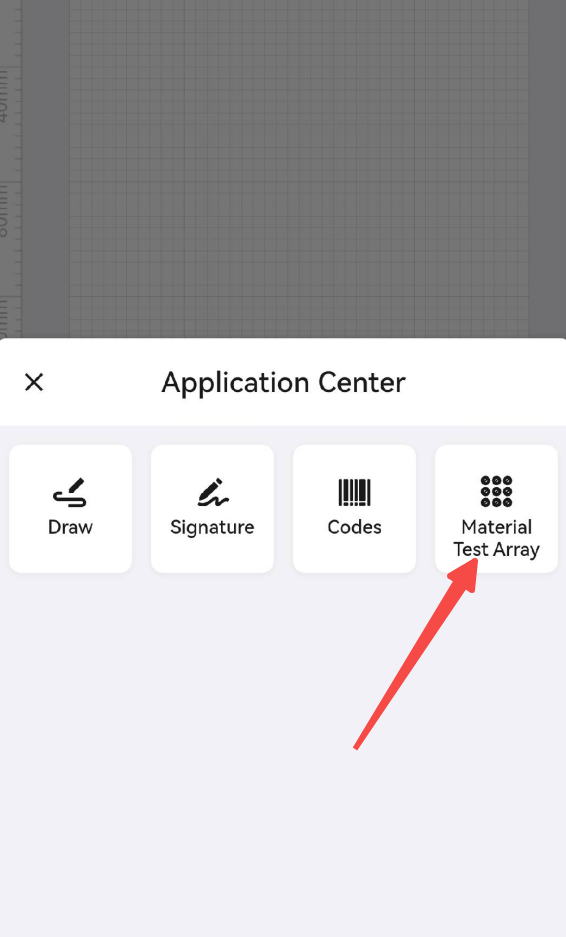

(1) Appuyez sur Matrice de test pour ouvrir l'interface Matrice de test des matériaux.

La matrice générée inclut la puissance, la profondeur et le nombre de colonnes et de lignes. Faites défiler la page vers le bas pour sélectionner le calque de gravure, le type de laser et la résolution.

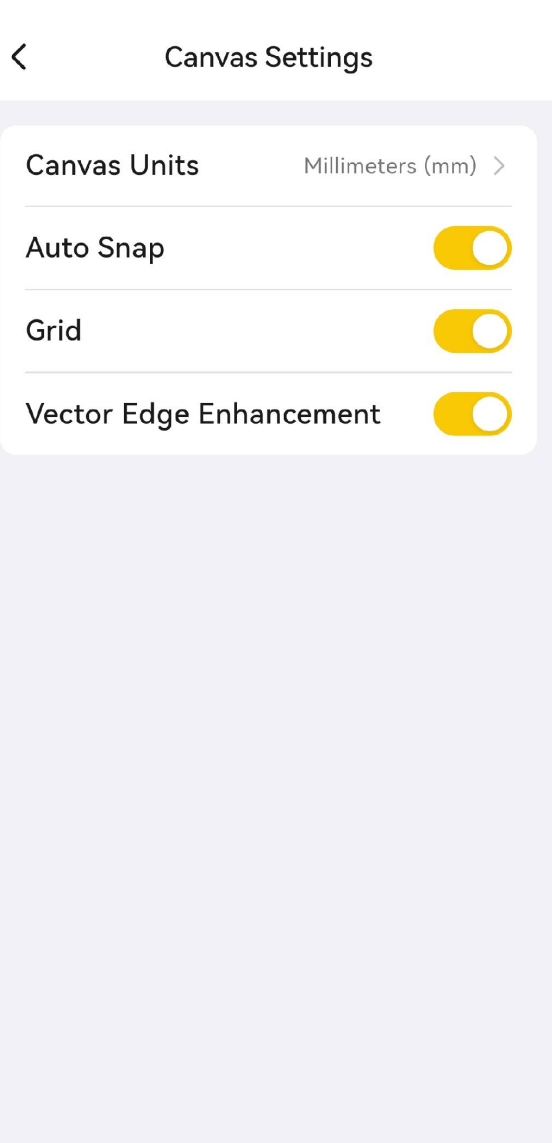

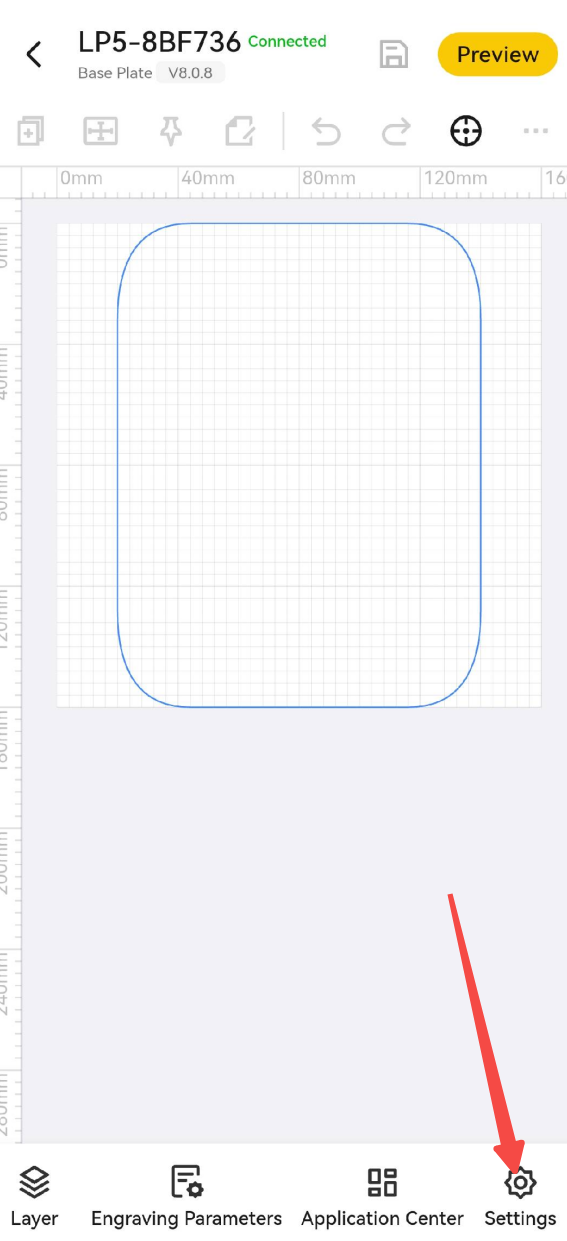

Modifier les paramètres

Appuyez sur Paramètres en bas à droite pour ouvrir l'interface des paramètres.

(1) Unités de la zone de travail : Changez l'unité de mesure affichée en pouces sur la zone de travail.

(2) Alignement auto : Les éléments s'alignent automatiquement sur le centre de la zone de travail, ses bords, les lignes de la grille et d'autres objets, pour un alignement précis.

(3) Grille : Affichez ou masquez la grille sur la zone de travail.

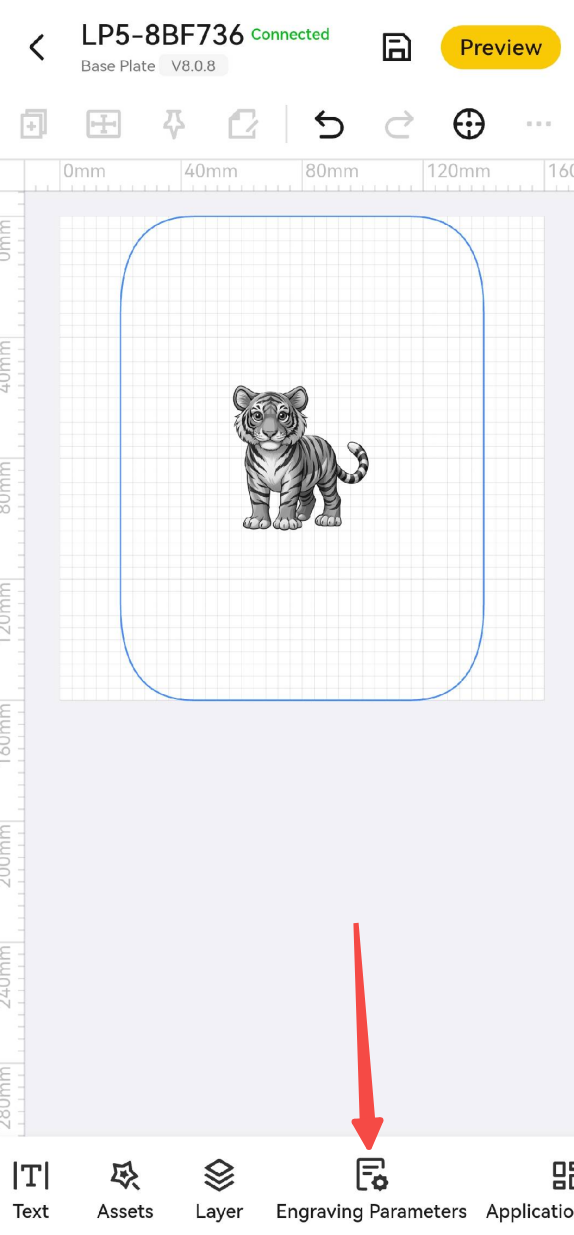

Paramètres de gravure

(1) Appuyez sur Paramètres de gravure pour accéder à la page des Paramètres de gravure.

(2) Appuyez sur Motif pour accéder à la page des Paramètres de l'objet.

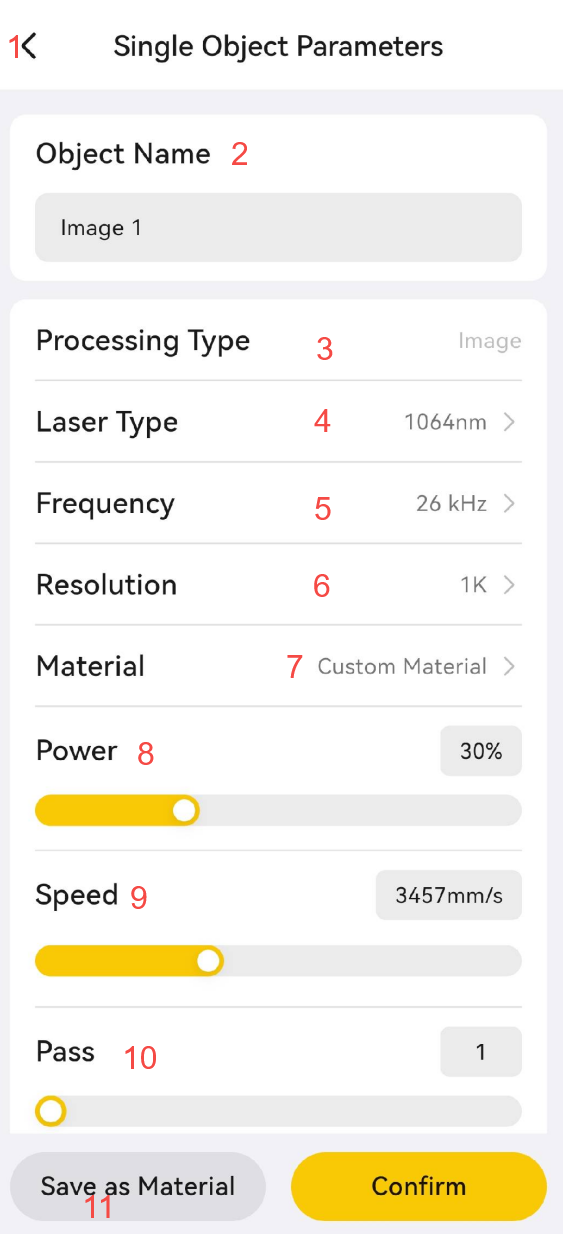

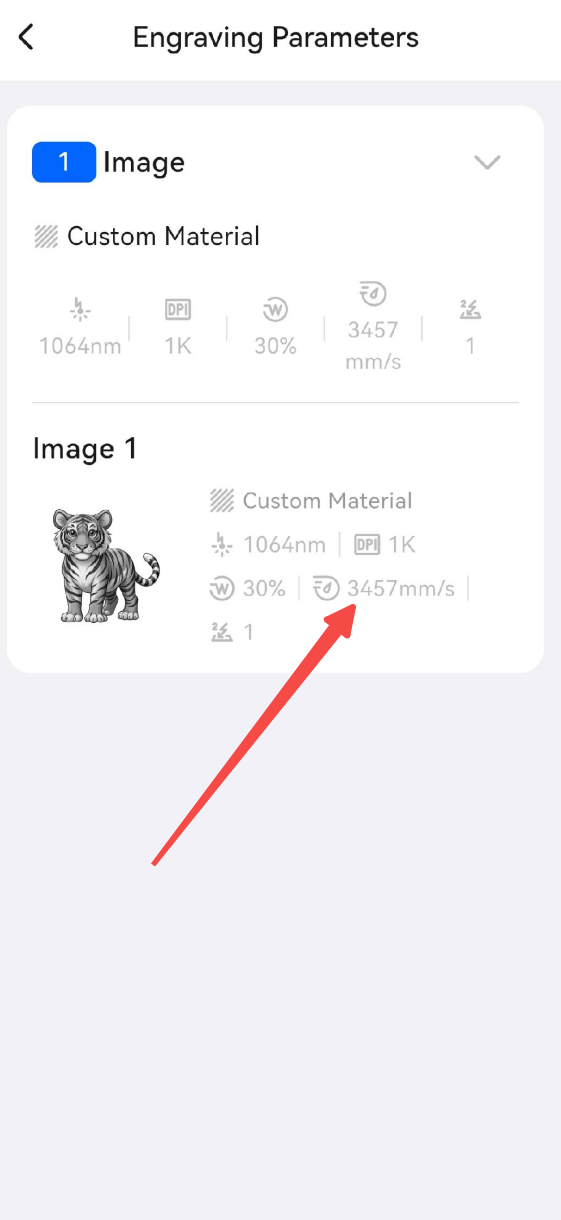

(3) Paramètres des objets— Vue d’ensemble

1.5 Prévisualisation et gravure

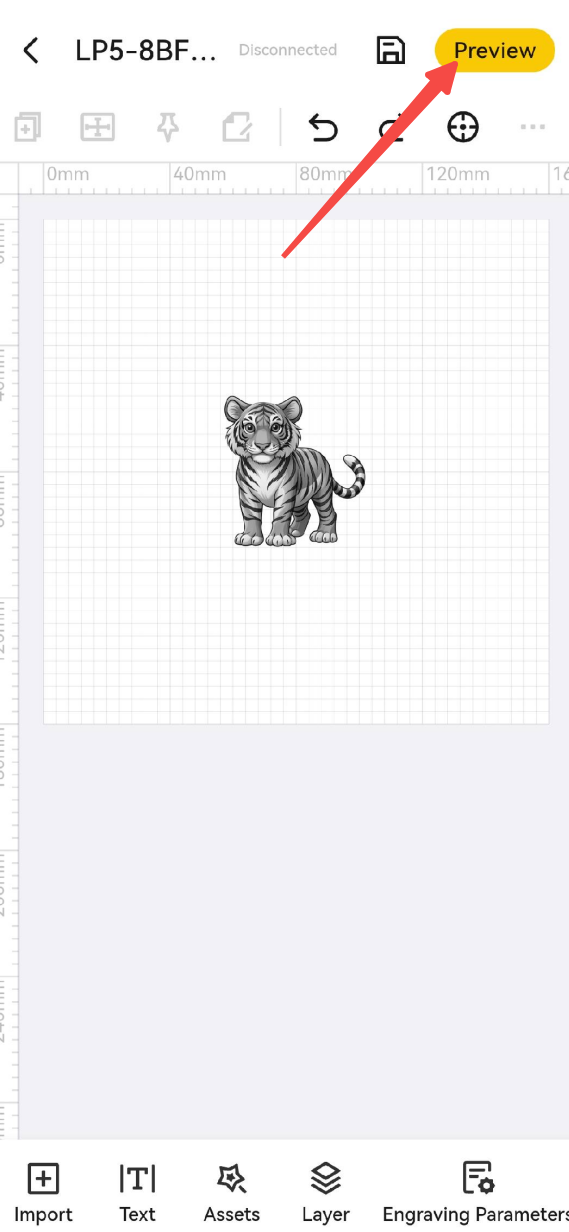

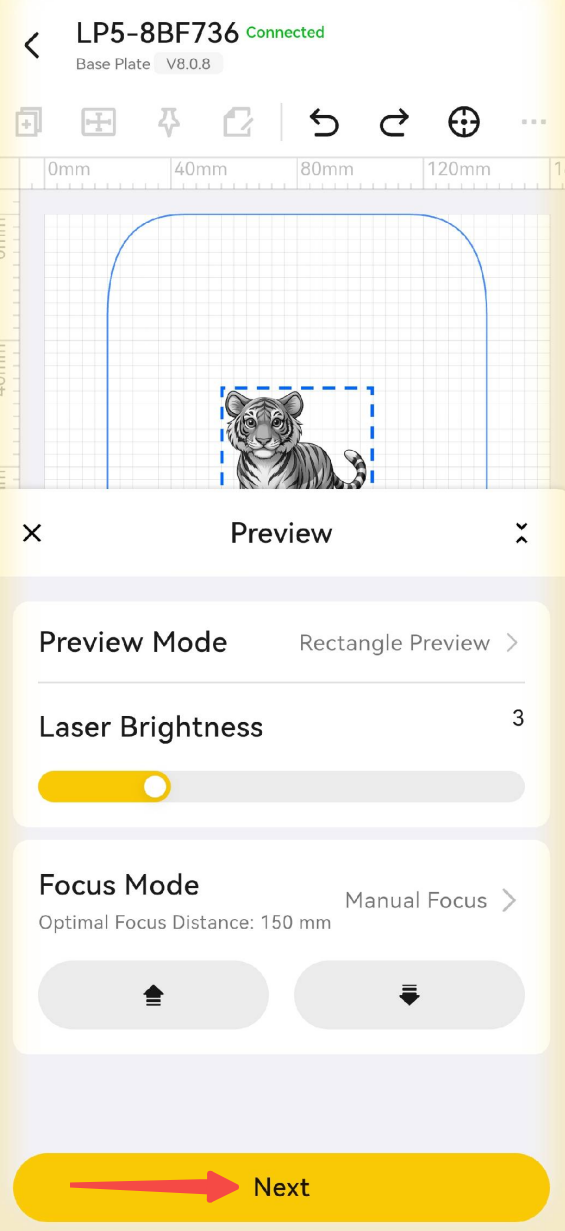

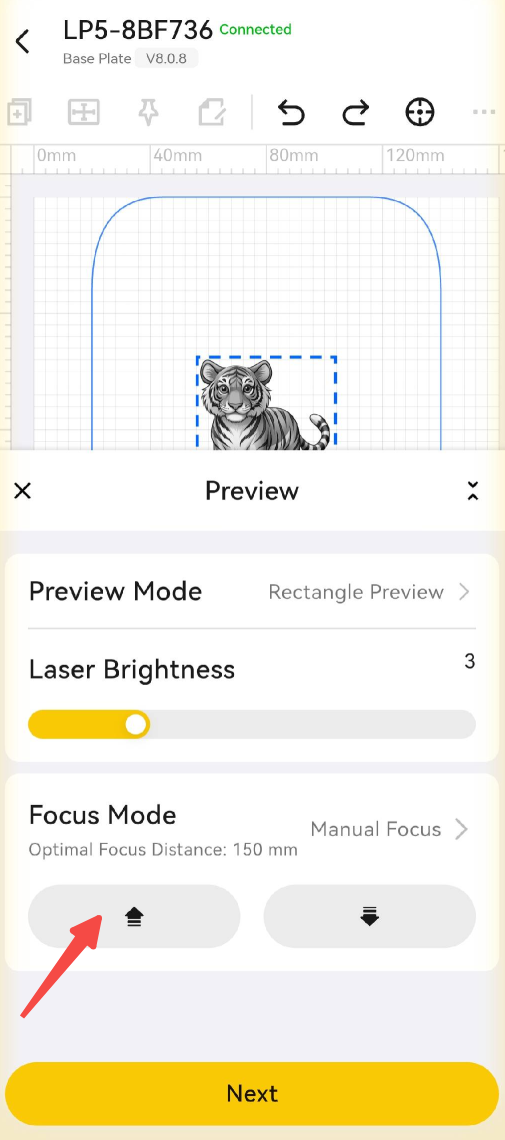

Prévisualisation

(6) Appuyez sur Prévisualisation pour démarrer le réglage de la distance focale.

Démarrer le processus (page Paramètres de gravure)

Appuyez sur Suivant pour accéder à la page des Paramètres de gravure.

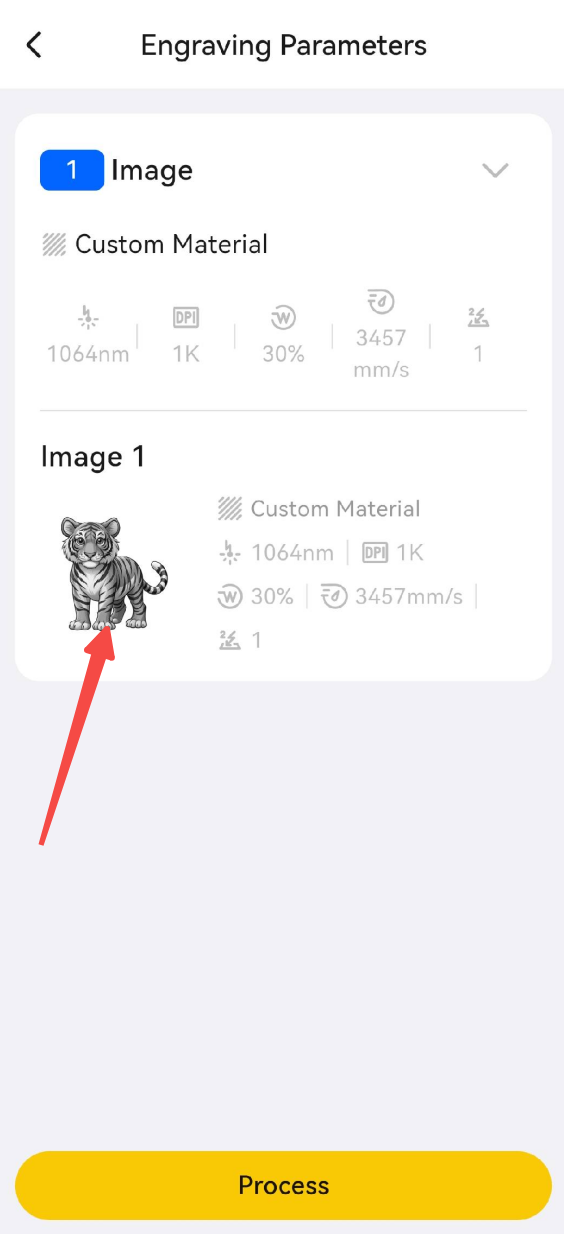

Appuyez sur Motif pour accéder à la page des Paramètres de l'objet.

Définissez les paramètres de gravure selon vos besoins, puis appuyez sur Confirmer

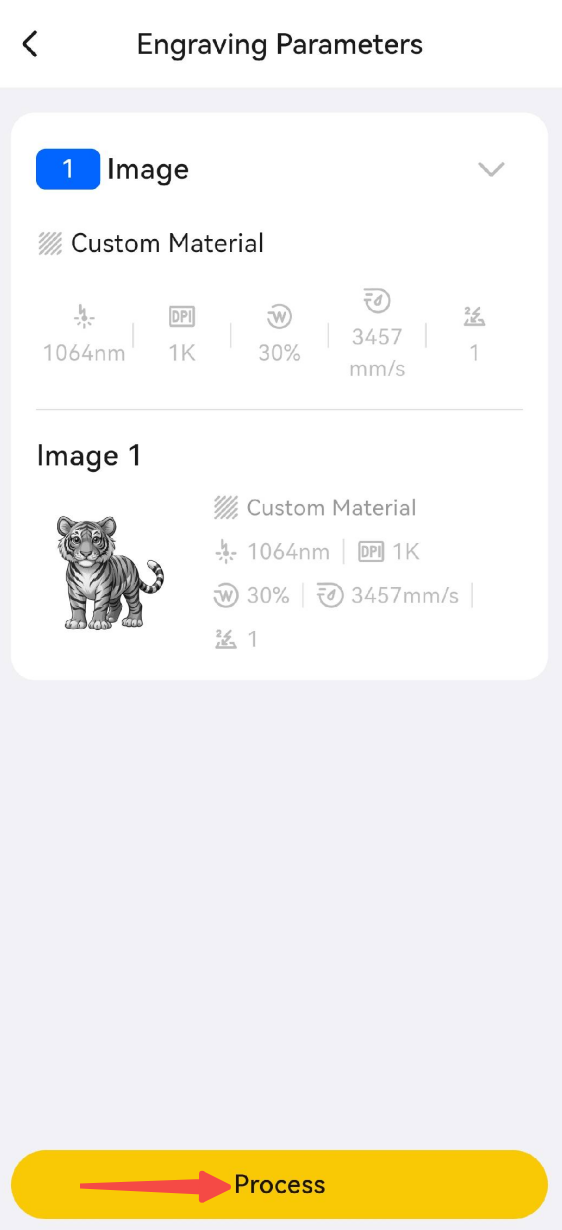

Appuyez sur Traitement pour commencer la gravure

1.6 Détails de l'appareil (Réglages des modes）

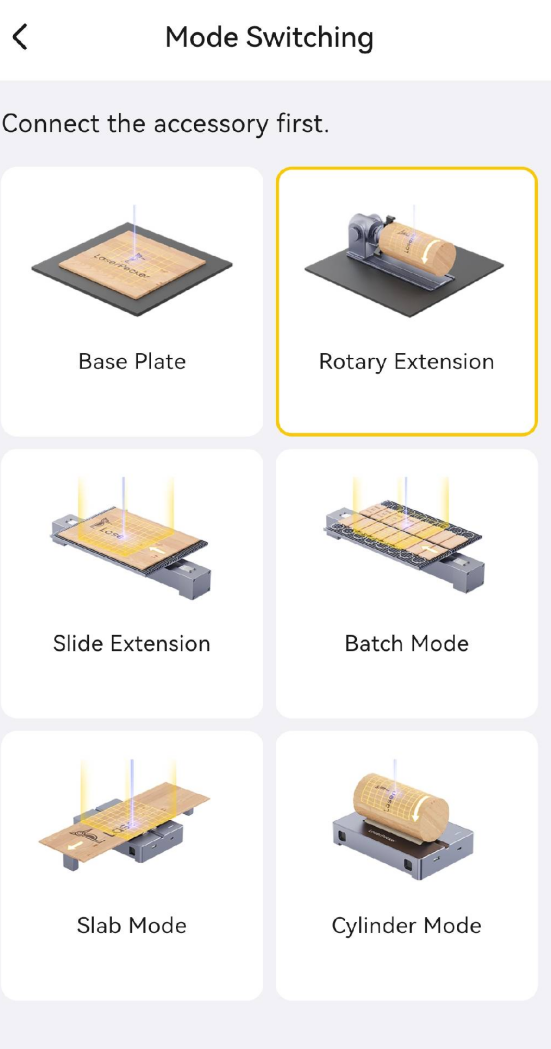

Mode de traitement

Plaque de base

Le mode de traitement par défaut. Il convient à la gravure et à la découpe de matériaux plats.

Extension rotative

Idéal pour traiter des objets cylindriques. Après avoir installé les Mors / Goujon, placez l'objet sur l'extension rotative pour la gravure. Le diamètre / périmètre des objets gravés doit être saisi avant utilisation.

Extension de glissière

1️⃣ Mode Extension de glissière : Connectez l’Extension de glissière pour la gravure. Placez l'objet sur l'Extension de glissière, qui remplace le mouvement sur l'axe Y de l'unité laser, adapté à la gravure de matériaux de plus grande taille.

Mode par lot

2️⃣ L'Extension de glissière sert de support et déplace les matériaux plats jusqu'à la position de gravure désignée pour le traitement multi-fichiers.

Rouleau électrique polyvalent

1️⃣ Mode Dalle : Lorsqu'il est activé, la longueur de la zone de travail s'étend jusqu'à 2000 mm, permettant ainsi la prise en charge de matériaux plats plus longs.

2️⃣ Mode Cylindre : Permet la gravure d'objets cylindriques tels que des tiges en bois, des bouteilles d'eau, conserves ou canettes.

3️⃣ Mode Chariot : Un mode de gravure exclusif à la LP2, permettant la gravure sur des matériaux plats de longueur étendue.

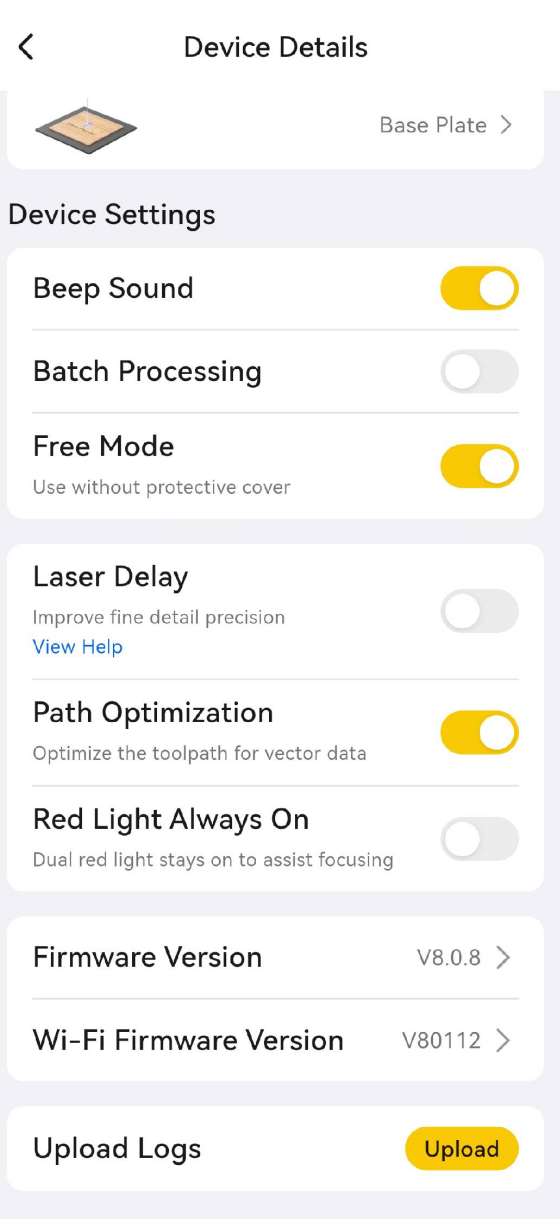

Paramètres de l'appareil

Signal sonore : Lorsqu'il est activé, un bip sonore retentit au début et à la fin d'un travail.

Gravure par lot : Activez cette fonction après avoir connecté l'accessoire bouton de gravure par lot. Le bouton peut ensuite être utilisé pour prévisualiser et graver le dernier fichier transféré.

Mode sécurisé

1️⃣ Désactiver le Mode Libre

(1) Si le capot de protection n'est pas connecté, le Mode Libre doit être activé pour prévisualiser et graver.

(2) Si le capot de protection est ouvert pendant la gravure, l'appareil se met en pause. Pour reprendre, fermez le capot et appuyez sur Continuer.

(3) Lorsque le capot de protection est connecté, assurez-vous qu'il est correctement fermé avant de prévisualiser ou de graver.

2️⃣Activer le Mode Libre

L'appareil ne détecte plus si le capot de protection est correctement installé et fermé.

Note : Bien que ce mode permette à l'appareil de fonctionner sans capot de protection (conditions de classe 4), il n'est pas recommandé pour des raisons de sécurité. Dans ce mode, vous devez porter des lunettes de protection laser conformes aux normes certifiées, en particulier lorsqu'il existe un risque d'exposition au faisceau laser.

Délai Laser : Lorsqu'il est activé, cela donne un effet de gravure plus homogène.

Optimisation de la trajectoire : Lorsqu'elle est activée, les trajectoires de gravure pour les données vectorielles sont optimisées pour une meilleure efficacité.

Voyant rouge toujours allumé : Maintient les deux points rouges (utilisés pour la mise au point) constamment allumés.

Version du firmware : Affiche la version actuelle du firmware de la machine.

Téléverser les Logs : Téléversez les logs logiciels pour aider les développeurs à diagnostiquer les problèmes.

Délai Laser : Lorsqu'il est activé, cela donne un effet de gravure plus homogène.

Optimisation de la trajectoire : Lorsqu'elle est activée, les trajectoires de gravure pour les données vectorielles sont optimisées pour une meilleure efficacité.
