Cet article est un tutoriel pour le LaserPecker LP4 avec l'Extension rotative.
Étape 1. Assemblage de l'Extension rotative et Connexion des câbles

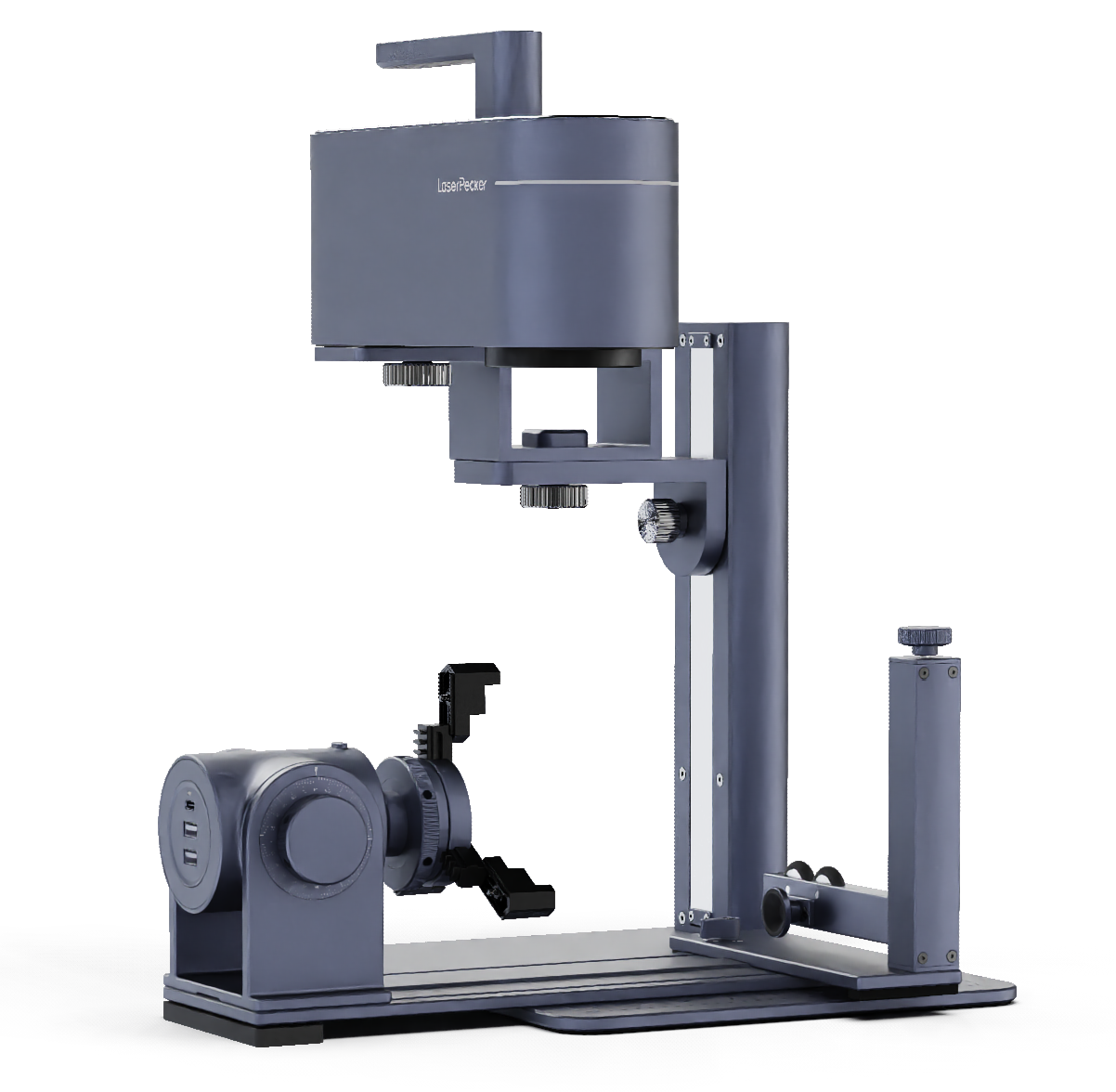

Premièrement, assemblez l’Extension rotative en suivant le manuel d’utilisation ou la vidéo d’assemblage. Une fois correctement assemblée, elle devrait ressembler à l’image ci-dessous.

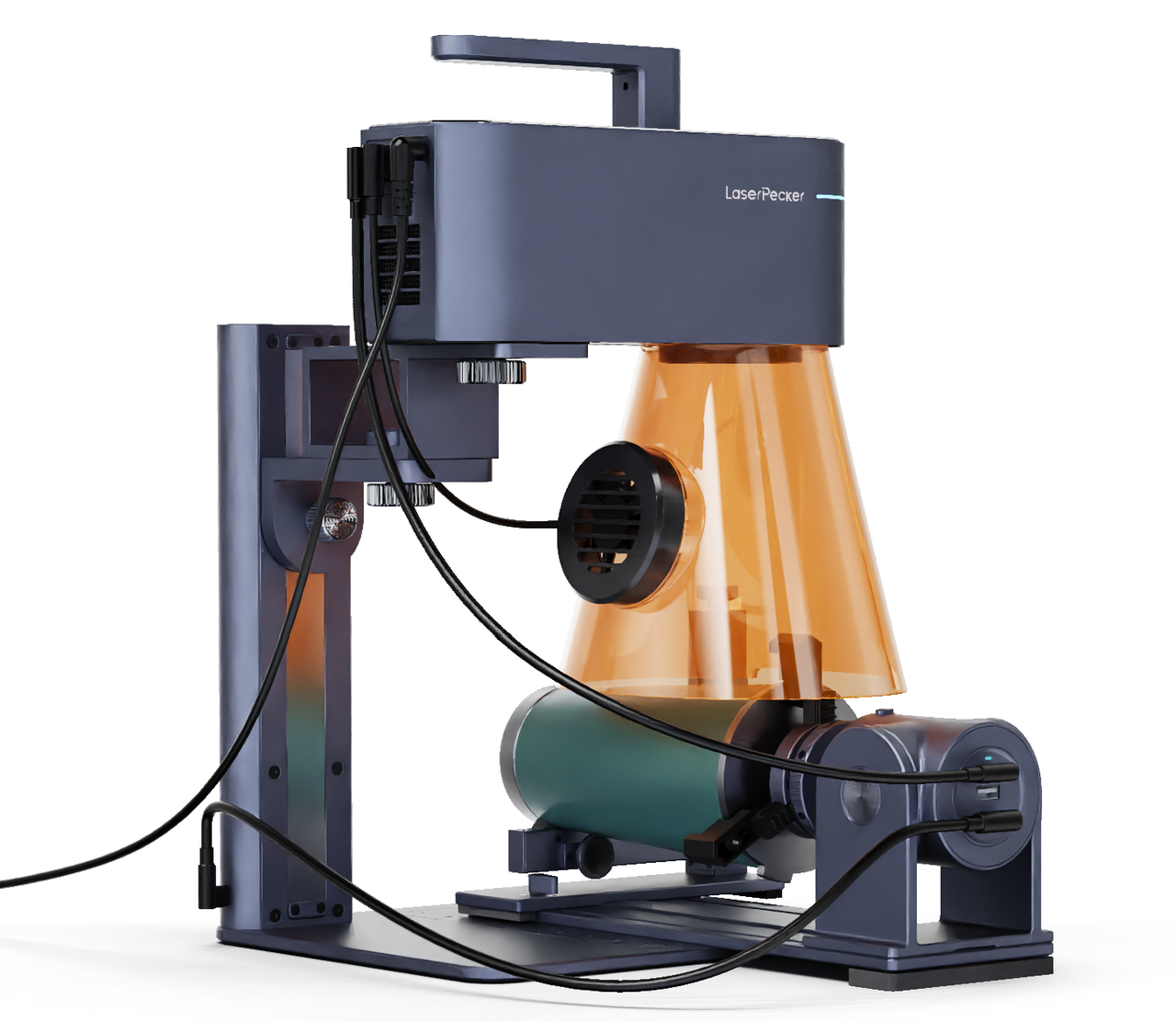

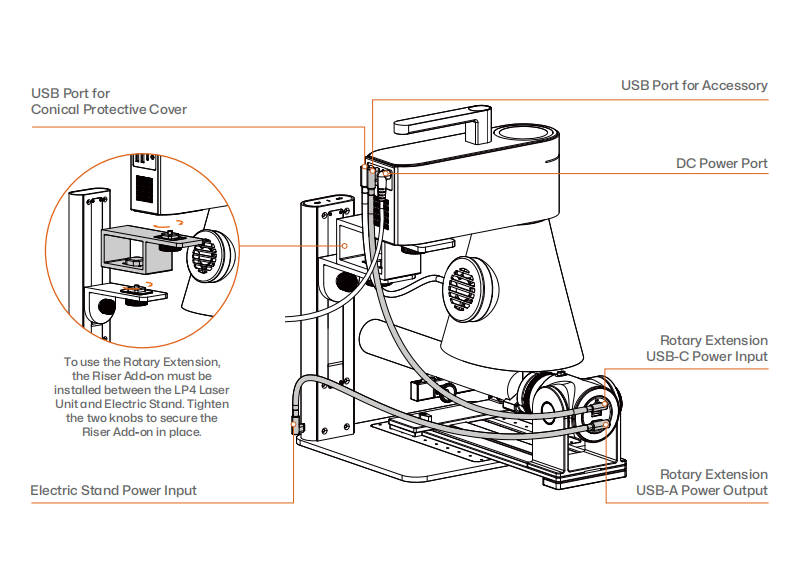

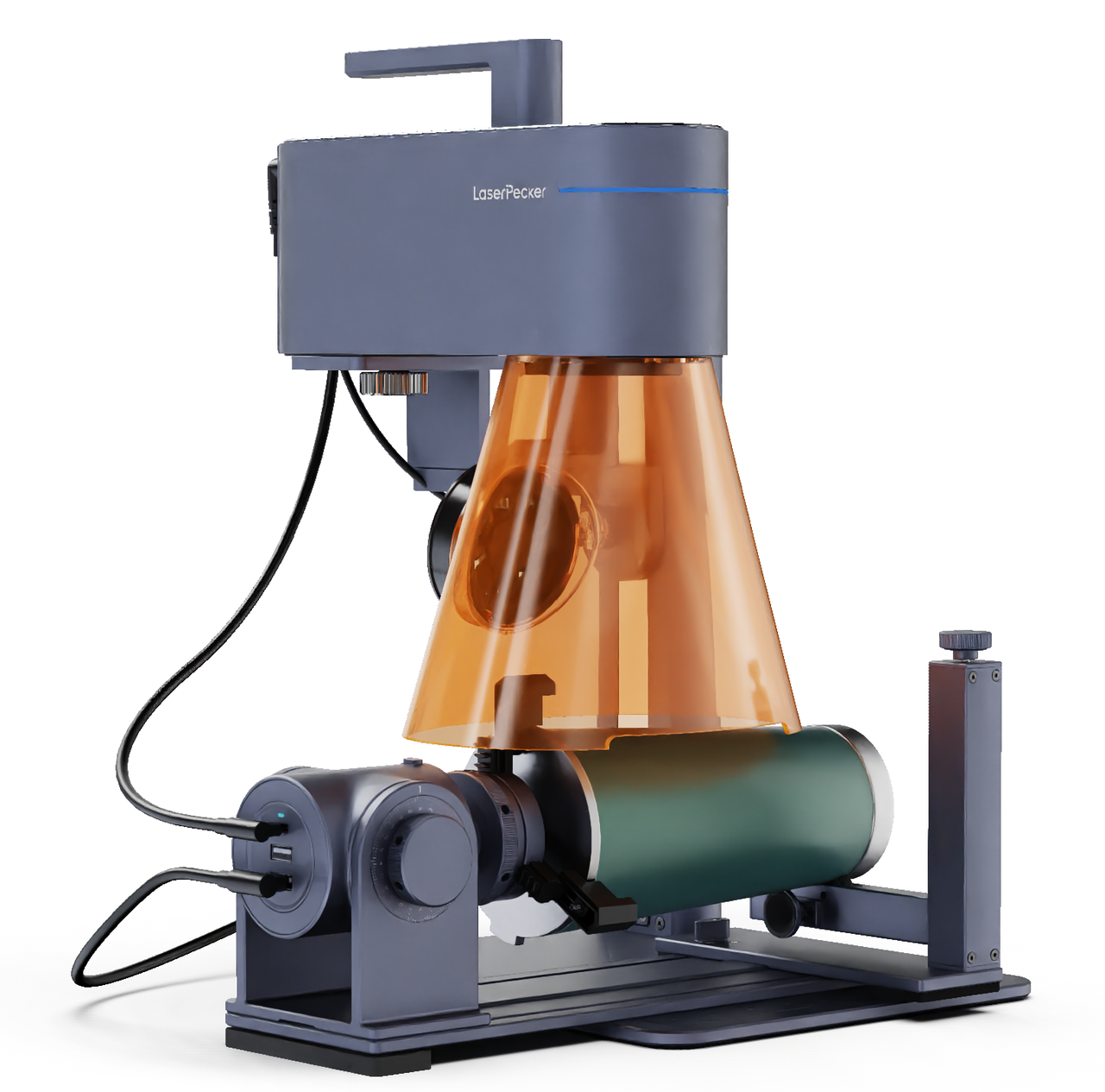

Deuxièmement, connectez les câbles comme indiqué sur l’image.
Lorsque l’entrée d’alimentation du Support électrique est connectée au port de sortie de l’Extension rotative à l’aide d’un câble, vous ne pouvez pas contrôler la hauteur du Support électrique via le logiciel ou l’application LDS. Pour monter ou descendre le Support électrique, vous devez appuyer manuellement sur les boutons Haut/Bas.
Étape 2. Fixez l’objet à graver avec l’Extension rotative.
1. Verrouillez la position de départ du mandrin :
① Trouvez une position de départ appropriée pour la gravure.

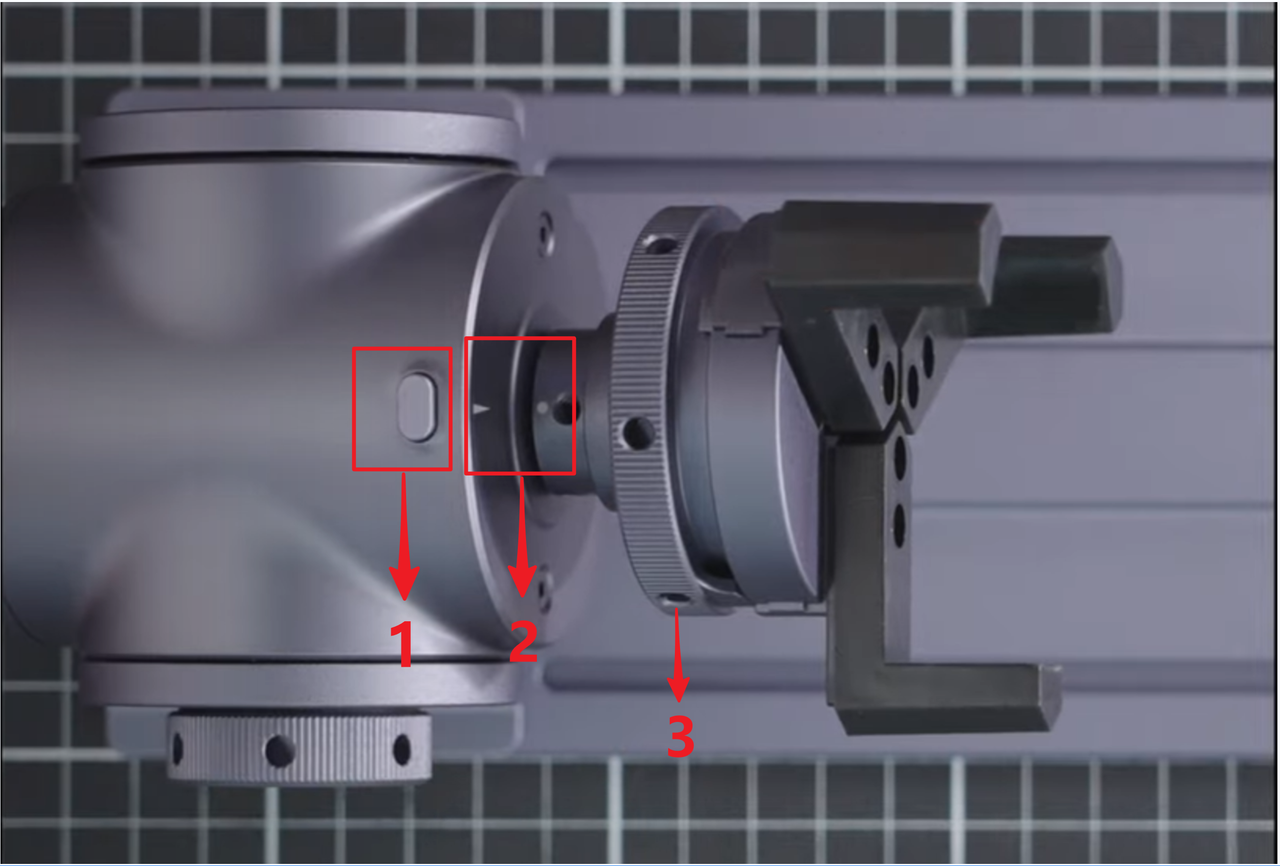

② Alignez les points blancs sur le mandrin (n°2 sur l’image ci-dessus) avec l’indicateur en forme de flèche.

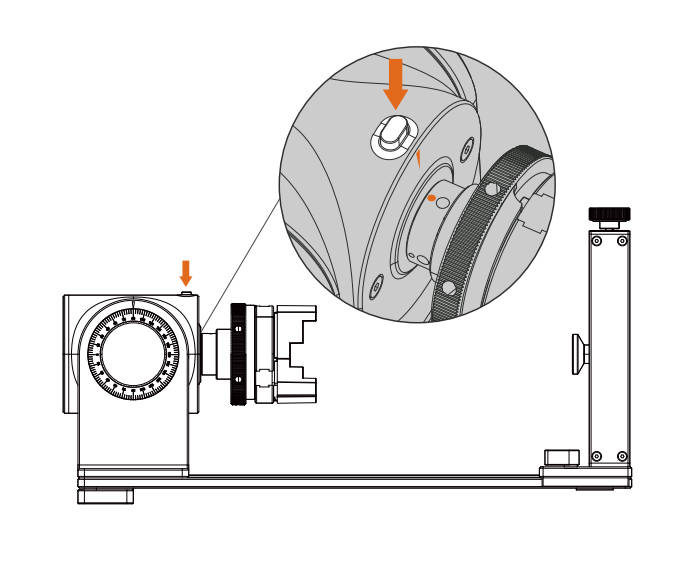

③ Appuyez sur le bouton de verrouillage (n°1 sur l’image ci-dessus) pour verrouiller la position.
*Le bouton de verrouillage sécurise la position de départ et empêche tout mouvement involontaire.
2. Réglez pour les matériaux plus grands :

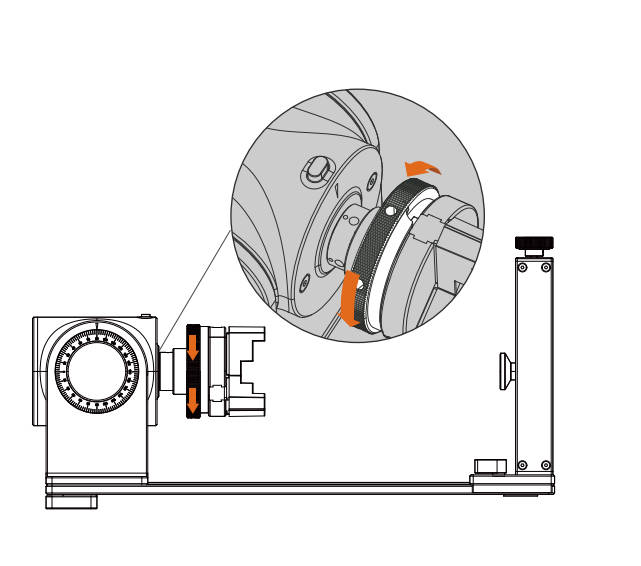

Tournez le mandrin (n°3 sur l’image ci-dessus) dans le sens antihoraire pour ouvrir les mâchoires et accueillir des matériaux de plus grand diamètre.

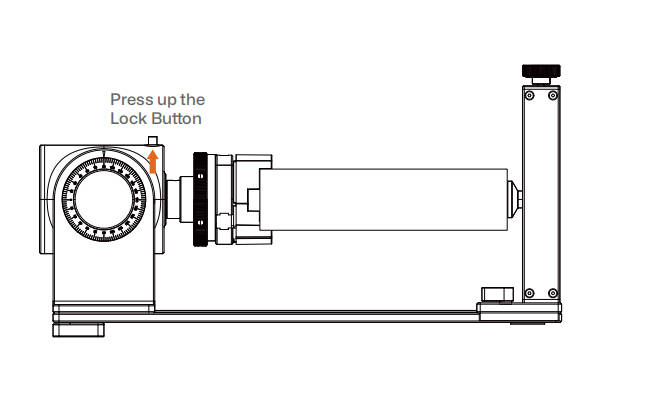

3. Relevez le bouton de verrouillage
Une fois l’objet bien fixé, relevez le bouton de verrouillage pour permettre au mandrin de tourner à nouveau.
Étape 3. Activez le mode Extension rotative dans LDS
1. Mise sous tension
Assurez-vous que l’Extension rotative est sous tension avant de l’utiliser.
2. Séquence correcte
Si vous activez le mode Extension rotative dans LDS avant d’avoir allumé l’Extension rotative, celle-ci ne fonctionnera pas correctement. Connectez l’Extension rotative à l’alimentation électrique, redémarrez LDS, puis activez le mode Extension rotative.
3. Vérification de la connexion
Indicateur 1 : Voyant bleu fixe
Le voyant de l’Extension rotative devient bleu si votre LP4 est correctement connecté.
Indicateur 2 : Un bip

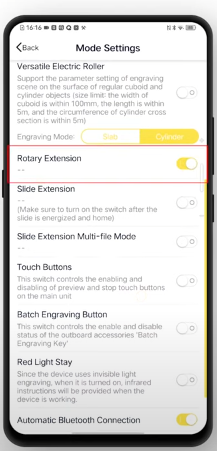

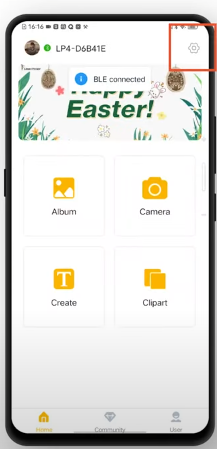

Activez le mode Extension rotative dans l’interface des paramètres de LDS. Vous entendrez alors un bip provenant de la machine LP4.
Étape 4. Lancez la gravure avec l’Extension rotative
1. Accédez à l’interface de création

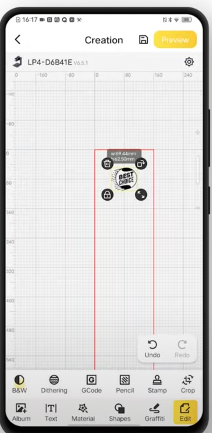

① Appuyez sur "Création" sur la page d’accueil de LDS.
② Sélectionnez l’image que vous souhaitez graver et importez-la.
③ Faites glisser l’image pour ajuster sa taille et sa forme dans la zone indiquée par le rectangle rouge.
2. Définissez les dimensions de l’objet
① Cliquez sur "Prévisualiser" dans le coin supérieur droit de l’interface de création.
② Entrez le périmètre ou le diamètre (en mm ou en pouces) de l’objet que vous allez graver.
Conseils : Entrez des valeurs incorrectes ou vides pour le diamètre/le périmètre peut entraîner une déformation ou un chevauchement de la gravure.

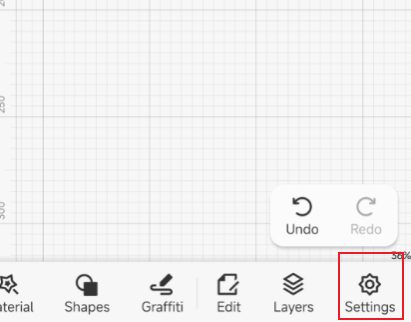

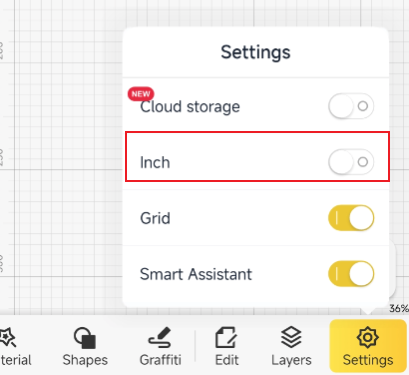

L’LDS utilise les millimètres ou les pouces comme unités de longueur. Vous pouvez cliquer sur "Paramètres" dans la barre d'outils inférieure de l’interface de création et glisser vers la gauche pour passer des pouces aux millimètres.
3. Prévisualisez la gravure

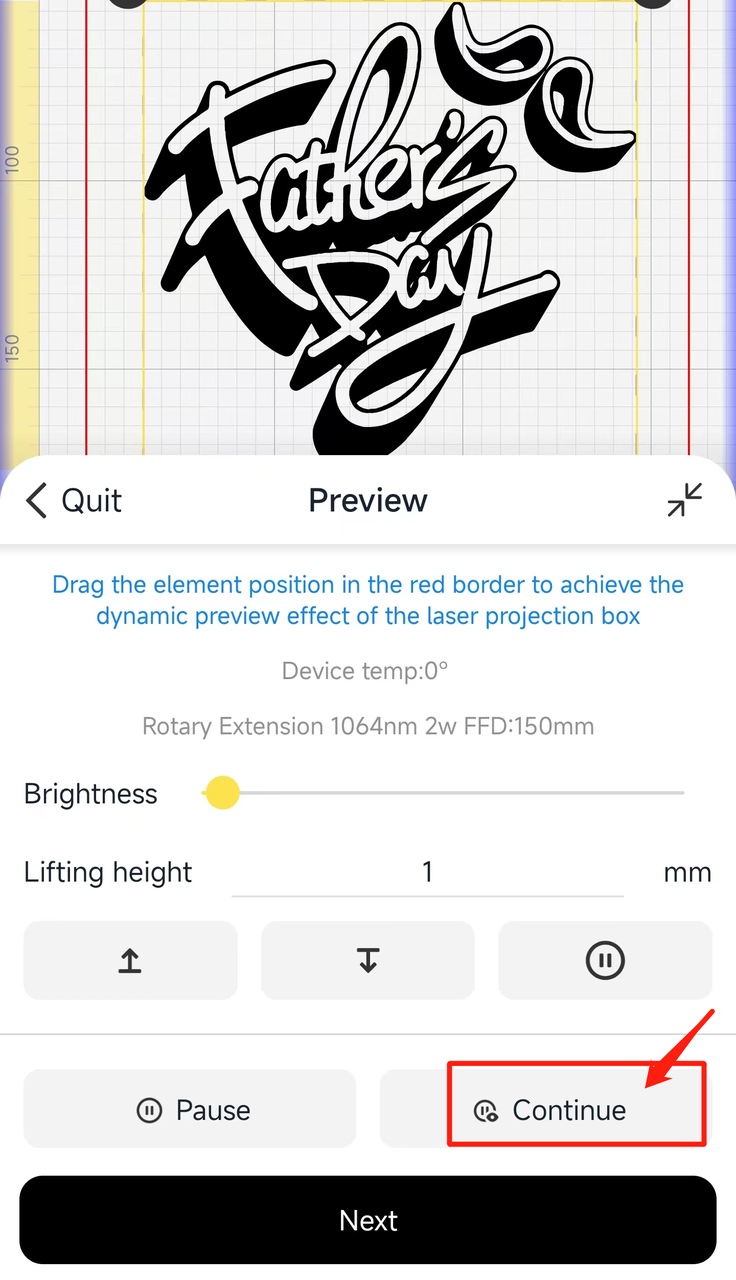

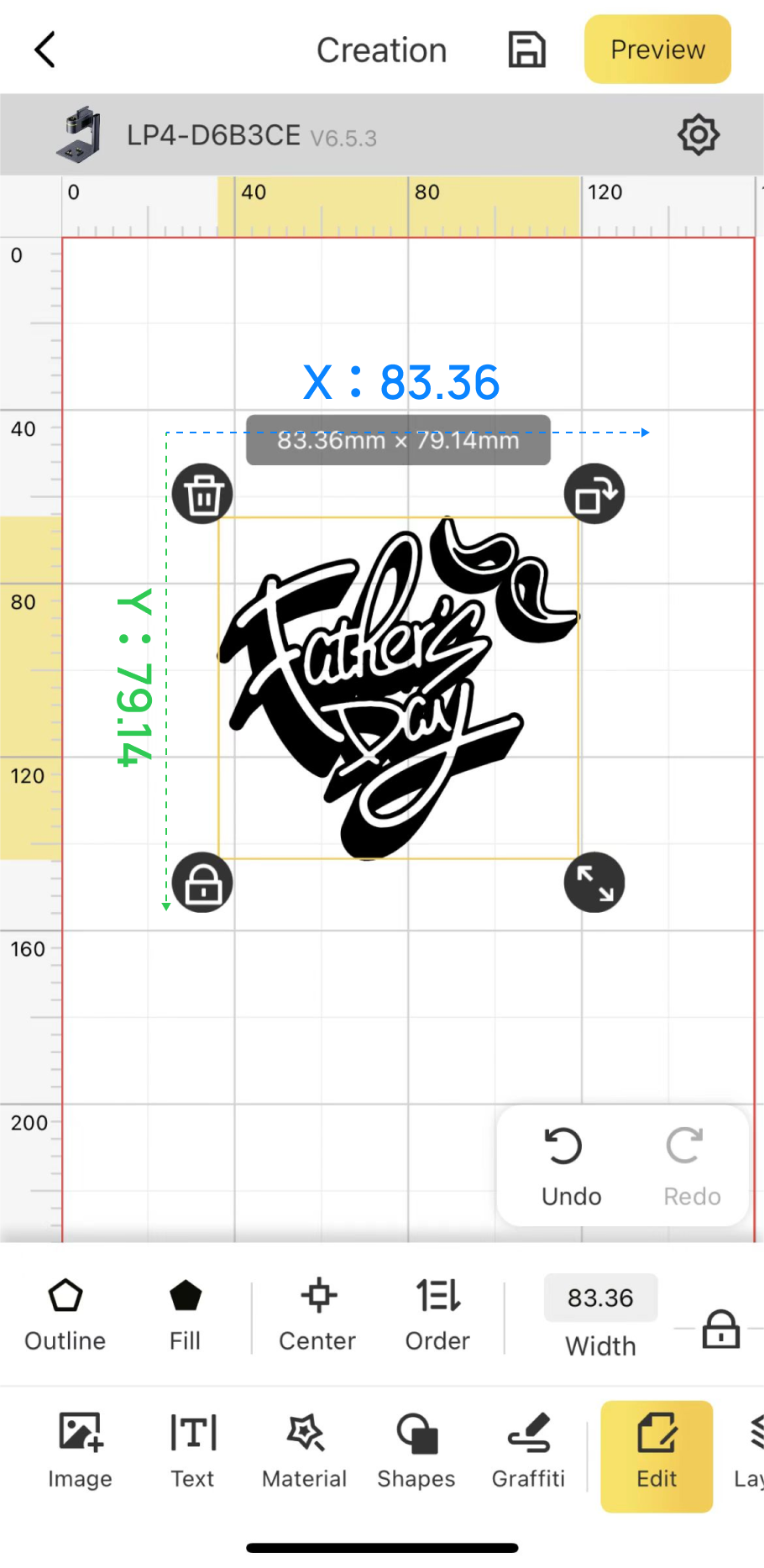

Pendant la prévisualisation, un faisceau bleu droit sera émis sur l’objet, indiquant la longueur de l'axe X de l'image dans l'LDS. (Dans cet exemple, la longueur de l'axe X est de 83,36 mm).
Après avoir cliqué sur "Continuer", le mandrin de l’Extension rotative tournera, et le chemin de rotation correspondra à la longueur de l’axe Y de l’image. (Dans cet exemple, la longueur de l’axe Y est de 79,14 mm).
Relâchez le bouton de verrouillage avant de commencer la prévisualisation. Sinon, le mandrin de l’Extension rotative ne pourra pas tourner. Si l’Extension rotative ne fonctionne pas correctement, veuillez vérifier s'il y a des erreurs dans les étapes 1 et 3.
4. Lancez la gravure
Après avoir prévisualisé la taille et la position de l’image, définissez les paramètres de gravure. Ensuite, lancez le processus de gravure et attendez qu'il se termine.
