1. Lasers et Mise au point
Les lentilles sont utilisées avec les lasers pour graver la surface de matériaux spécifiques. Le faisceau laser du LP4 est réfléchi et dirigé par le miroir du galvanomètre, puis réfracté lorsqu’il traverse la lentille.
Une mise au point correcte permet de concentrer l’énergie du faisceau laser en un point précis, garantissant un résultat précis et de haute qualité. Une mise au point incorrecte entraînera un effet flou, irrégulier, voire inexistant.
Veuillez ne pas toucher ni rayer la lentille du LP4.
2. Plage focale du LP4 (verticale)
Voir le tableau ci-dessous :
| LP4 monté sur le Support électrique | LP4 monté sur le Support électrique avec l’Extension de rehausse | |
| Distance par rapport à la Plaque de base | 124 mm - 244 mm | 174 mm - 294 mm |
| Épaisseur de matériau prise en charge | 0 mm - 94 mm | 24 mm - 144 mm |
La distance focale du LP4 est de 150 mm et la hauteur maximale de l’unité, lorsqu’elle est fixée au Support électrique, est de 244 mm. Par conséquent, pour obtenir la distance de mise au point adéquate pour la gravure, l’épaisseur du matériau ne doit pas dépasser 94 mm.
3. Distance focale du LP4
La distance focale recommandée du LP4 est de 150 mm.
Appuyez sur les boutons situés en haut de la tour du support électrique pour élever ou abaisser l’unité laser de 0,5 mm.
Appuyez et maintenez le bouton enfoncé pour un mouvement continu vers le haut ou vers le bas.
Pour une distance focale correcte, fixez l’accessoire de rehausse sur le support du Support électrique lorsque vous utilisez l’Extension rotative ou l’Extension de glissière.
4. Mise au point à double lumière rouge du LP4
Le LP4 est équipé de la technologie de mise au point à double lumière rouge. En mode "Prévisualisation", deux faisceaux rouges sont émis à partir des ouvertures situées à côté de la lentille de l'Unité laser. Chaque faisceau est réglé pour converger à exactement 150 mm de la lentille et, lorsque les deux lumières rouges se rejoignent en un seul point lumineux sur la surface du matériau de travail, la distance focale optimale du laser est alors définie.
5. Méthodes de mise au point du LP4
Trois méthodes de mise au point pratiques sont possibles en fonction des différents scénarios :
Mise au point par Point Rouge, mise au point par Mesure Manuelle ou mise au point avec le Bouclier de sécurité.

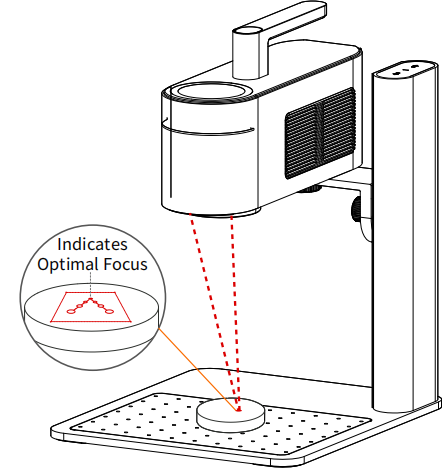

5.1 Mise au point par Point Rouge
En mode "Prévisualisation", ajustez la hauteur du support électrique vers le haut ou vers le bas jusqu'à ce que les 2 lumières rouges émises se superposent et fusionnent en un seul point sur la surface du matériau de travail.
LightBurn ne dispose pas d'une commande intégrée pour la mise au point par lumière rouge duale. Cette commande sera ajoutée dans les prochaines versions du package de configuration LightBurn pour LP4 et du micrologiciel LP4. Restez à l'écoute pour les informations sur la sortie. Pour définir la distance focale correcte lors de l'utilisation de LightBurn, veuillez utiliser la méthode manuelle ou la méthode du bouclier de sécurité, comme décrit ci-dessous.

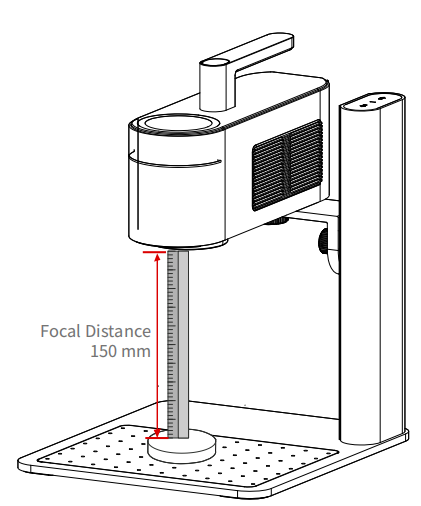

5.2 Mise au point par Mesure Manuelle
Mesurez la distance entre le bord de la lentille et le dessus du matériau à graver à l’aide d’une règle, puis ajustez la hauteur du support électrique jusqu’à ce que la lentille soit à 150 mm du matériau.
Lors de la mesure, veuillez vous assurer d'utiliser le bord inférieur de la lentille et éviter de toucher la lentille elle-même à tout moment.

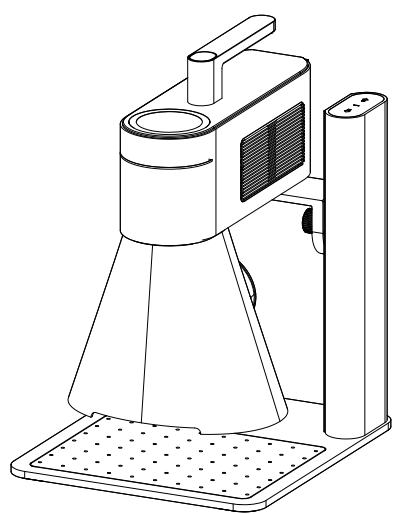

5.3 Mise au point avec le Bouclier de sécurité
Lorsque le Bouclier de sécurité conique magnétique est fixé au LP4, la distance entre la lentille optique et le bas du bouclier sera de 150 mm. Ajustez la hauteur du Support électrique vers le haut ou vers le bas jusqu’à ce que le bas du bouclier soit aligné avec le dessus du matériau à graver pour définir la plage focale optimale.
