Mise au point du laser
Les graveurs laser utilisent une lentille de champ pour graver sur la surface de matériaux spécifiques. Le faisceau laser du LaserPecker LP3 est réfléchi et dirigé par le miroir du galvanomètre et est réfracté lorsqu'il passe à travers la lentille. Une mise au point correcte permet de concentrer l'énergie du faisceau laser sur un seul point, ce qui donne un effet précis et de haute qualité. Une mise au point incorrecte entraînera un effet flou, irrégulier ou aucun effet du tout.
Support électrique et Spécifications de Mise au point
La distance focale recommandée du LP3 est de 130 mm, ce qui peut être atteint en utilisant l'une des deux méthodes suivantes : mise au point par lumière rouge ou mise au point manuelle.
La distance de déplacement de l'Unité laser LP3 lorsqu'elle est fixée au Support électrique varie de 100 mm à 220 mm, mesurée de la Plaque de base au bord de la Lentille de champ.
Appuyez sur le bouton vers le haut ou vers le bas en haut de la tour du Support électrique pour soulever ou abaisser l'Unité laser de 1 mm. Appuyez longuement sur le bouton vers le haut ou vers le bas pour un mouvement continu.
Lorsque vous utilisez le LaserPecker LP3 avec le Support électrique, l'épaisseur maximale du matériau est de 90 mm.
Méthodes de mise au point du LP3
La configuration standard du LP3 consiste à fixer l'Unité laser sur le Support électrique. Dans cette configuration, il existe deux méthodes de mise au point : la mise au point par lumière rouge et la mise au point manuelle.

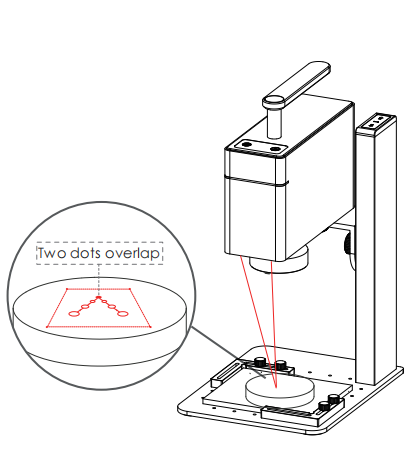

1. Méthode de mise au point par lumière rouge
Le LP3 est équipé d'une technologie de mise au point à double lumière rouge. En mode "Prévisualisation", deux faisceaux rouges sont émis par des ouvertures situées à côté de la lentille de l'Unité laser. Ajustez la hauteur du Support électrique vers le haut ou vers le bas jusqu'à ce que les deux lumières rouges se superposent et se fusionnent en une seule sur la surface du matériau à travailler.

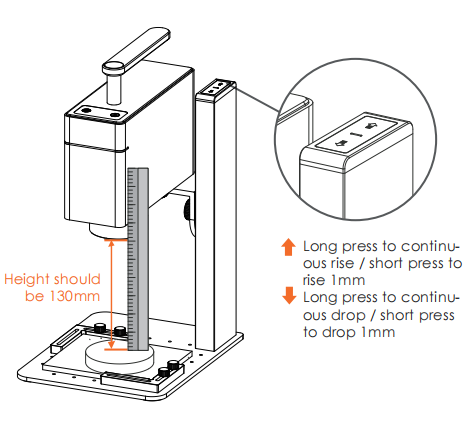

2. Méthode de mise au point manuelle
Pour ajuster la distance focale avec la méthode de mise au point manuelle, utilisez une règle pour mesurer la distance entre le bord de la lentille de champ et le dessus du matériau à graver. Ajustez la hauteur du Support Électrique vers le haut ou vers le bas jusqu'à ce que la distance soit de 130 mm. Veuillez vous assurer de ne pas toucher ni rayer la lentille.
Lorsque vous utilisez l'accessoire Extension Rotative Polyvalente ou lorsque vous gravez des objets d'une épaisseur supérieure à 90 mm, fixez d'abord l'accessoire Rehausseur à la patte de fixation du Support électrique, puis utilisez l'une des méthodes de mise au point ci-dessus.
