La LP4 utilise une technologie laser avancée à galvanomètre. Le faisceau lumineux émis est dévié et dirigé avec précision vers le matériau à graver à l’aide d’un miroir. La zone de gravure effective est déterminée par plusieurs facteurs, notamment la trajectoire maximale du galvanomètre, la sortie du laser, la distance focale des lentilles de champ, etc.
1. Explication de la zone de travail de la LP4
Les explications ci-dessous offrent une compréhension visuelle de la portée de la LP4 et de ses paramètres de travail optimaux.
1.1 Plage de mouvement mécanique

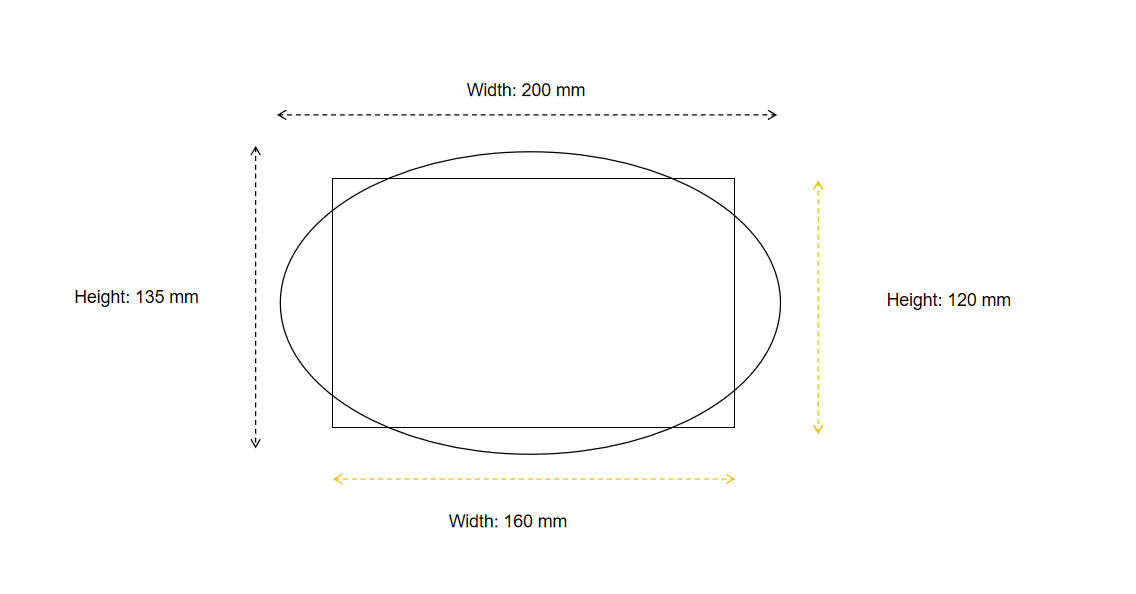

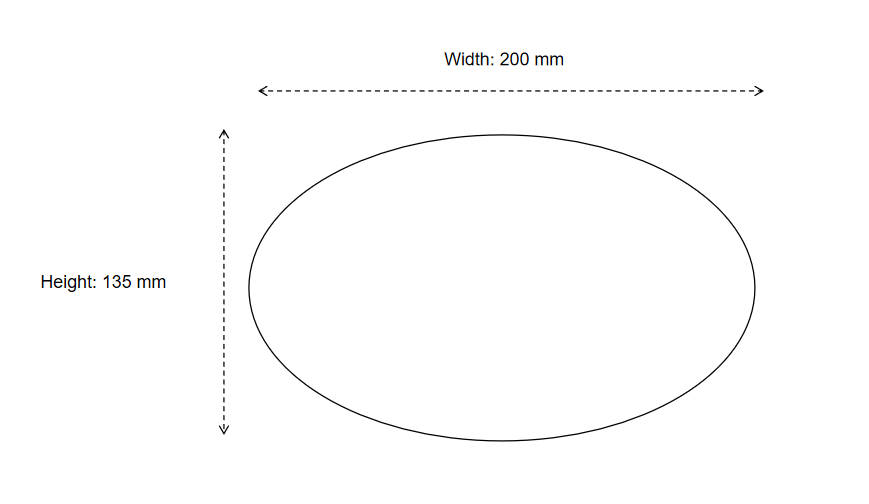

En termes simples, un laser est un signal électrique converti en lumière après avoir traversé un module optique. Le galvanomètre de la LP4 réfléchit et dirige le laser vers la surface de travail sous un certain angle, avec une plage de mouvement mécanique maximale d’environ 200 mm de large sur 135 mm de haut (comme illustré par la forme elliptique ci-dessous).
1.2 Zone de gravure théorique
En raison des limitations liées à la conception structurelle, il n’est pas possible d’exploiter toute la plage de mouvement mécanique maximale (ellipse de 200 mm x 135 mm).

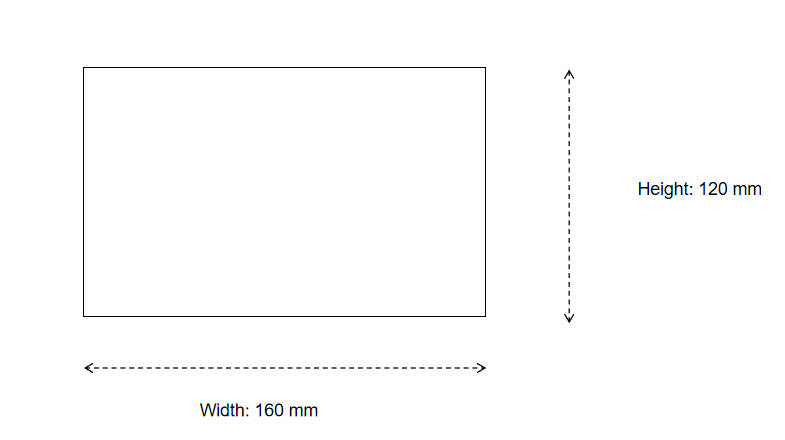

Ainsi, la zone de travail optimale de la LP4 a été définie comme un rectangle de 160 mm x 120 mm. Cette zone de gravure offre le meilleur rendu pour la gravure laser (les bords peuvent être légèrement flous).
1.3 Zone de gravure effective

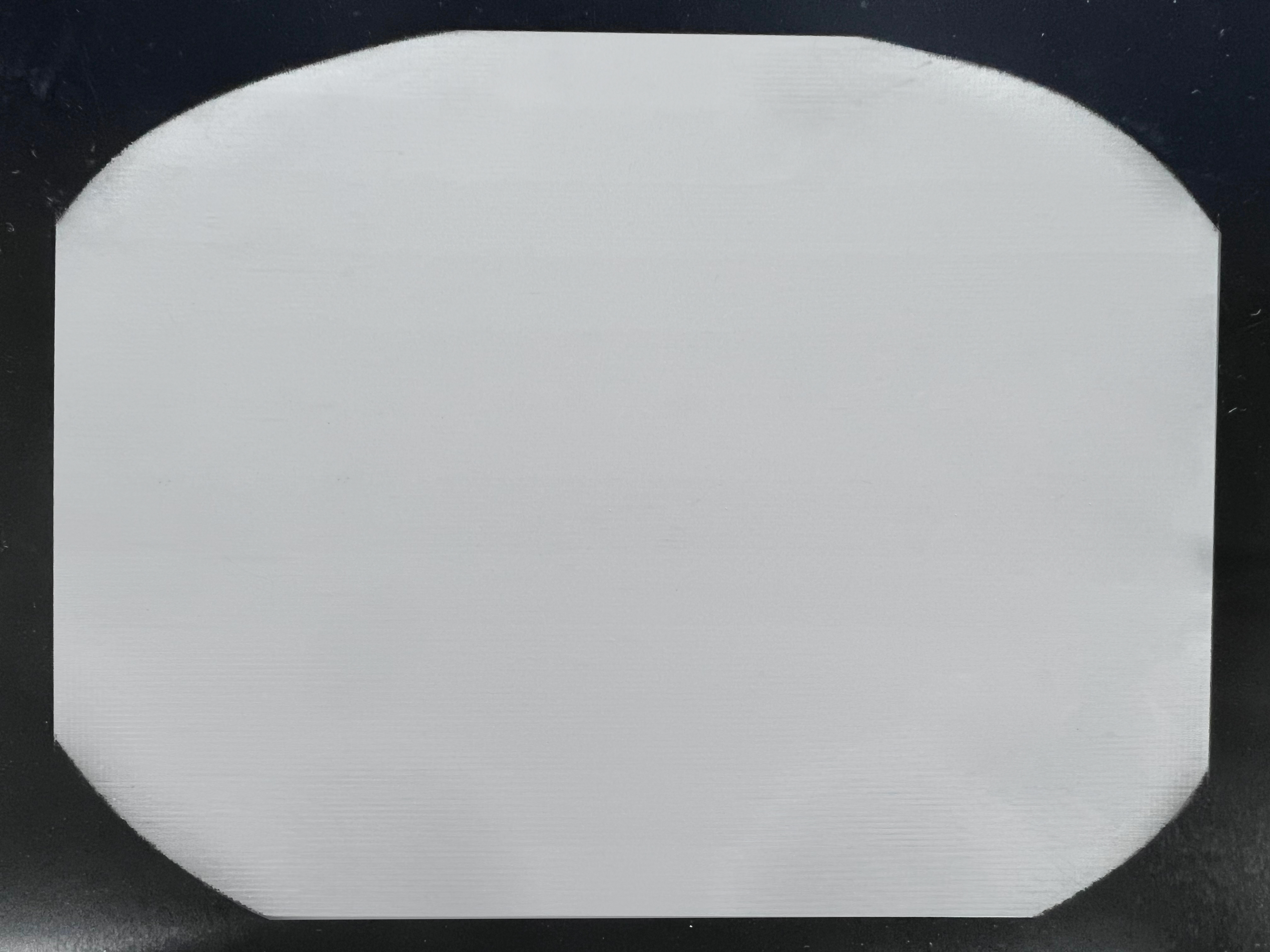

La zone effective prise en charge par la gravure laser correspond à l’intersection entre la zone théorique maximale (ellipse de 200 mm x 135 mm) et la zone rectangulaire optimale (160 mm x 120 mm).
1.4 Schéma de la zone de travail dans le logiciel
Les dimensions de la zone affichée dans le logiciel sont les suivantes :
Cadre rouge : 160 mm x 160 mm
Cadre bleu : 160 mm x 120 mm (rectangle à coins arrondis)
Pour garantir le meilleur effet de gravure, nous vous recommandons de graver à l’intérieur du cadre bleu. La zone jaune représente la zone de gravure effective. (Il est conseillé d’éviter de graver dans les coins de cette zone, car cela pourrait entraîner un échec de gravure ou une couleur plus claire.).
2. Test de la zone de gravure réelle du LaserPecker LP4
La section suivante présente les résultats du test de la zone de gravure réelle du LaserPecker LP4 :
2.1 Gravure en forme d’ellipse
2.2 Gravure carrée

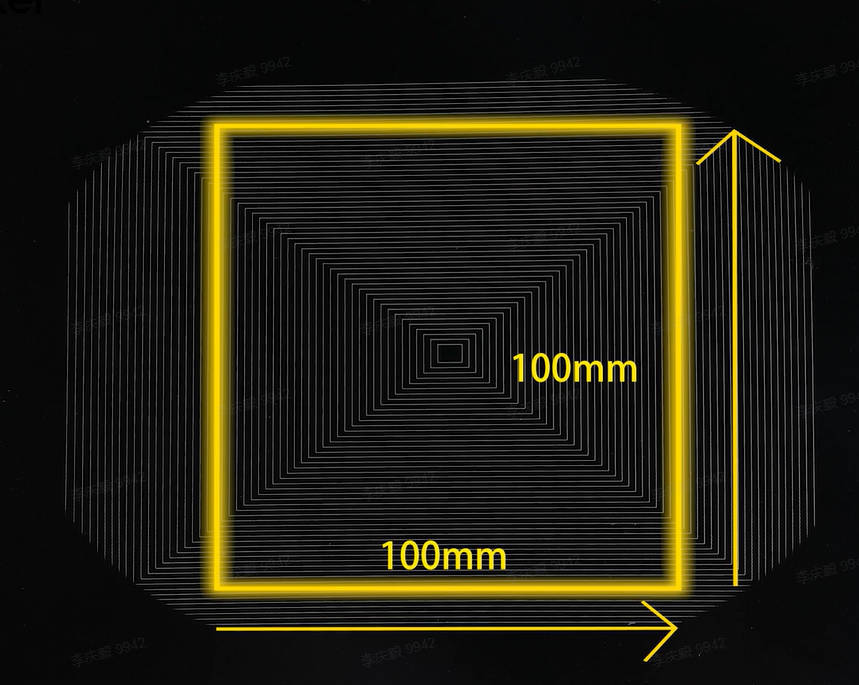

Zone carrée maximale
2.3 Gravure avec l'extension rotative
2.4 Gravure avec l'extension de glissière
En savoir plus sur la zone de travail effective de la LP4
