Commencez votre premier gravage laser avec le LaserPecker 4 et le bouclier de sécurité en suivant ce guide étape par étape.
Étape 1 : Connexion des câbles
Lors de l'utilisation du bouclier de sécurité conique du LP4, suivez ces étapes pour vous connecter à l'application ou au logiciel LDS :
- Assurez-vous d'utiliser uniquement un adaptateur 24V pour alimenter la machine.

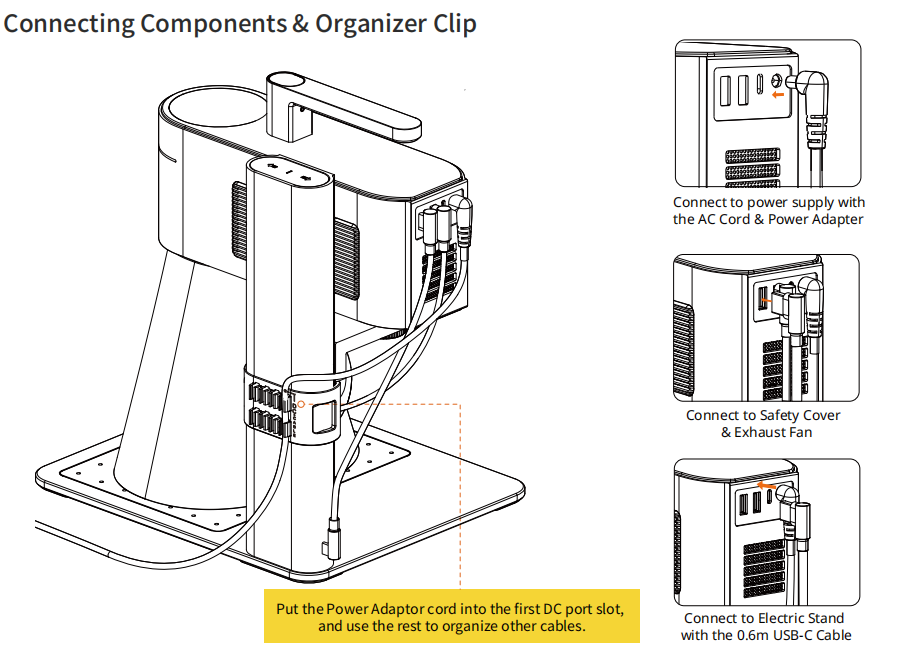

- Fixez le bouclier de sécurité magnétique à la tête laser, connectez le ventilateur d'échappement du bouclier, le support électrique et l'alimentation aux ports à l'arrière de l'unité laser comme indiqué dans l'image ci-dessous.
- Une fois connecté, allumez la machine et connectez-vous à l'application LDS, au logiciel LDS ou à LightBurn.

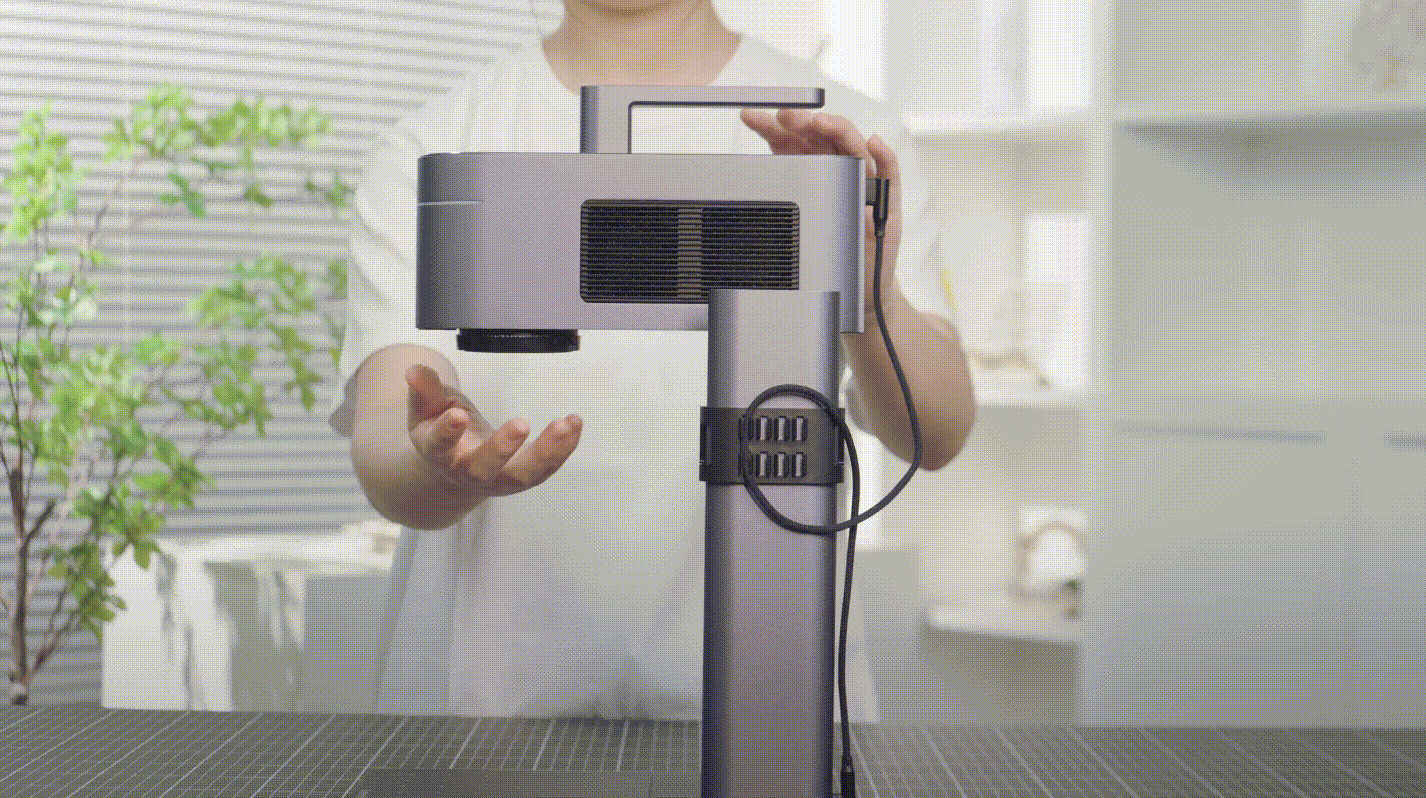

Retirez le capuchon de l'objectif avant utilisation.
Étape 2 : Mise au point

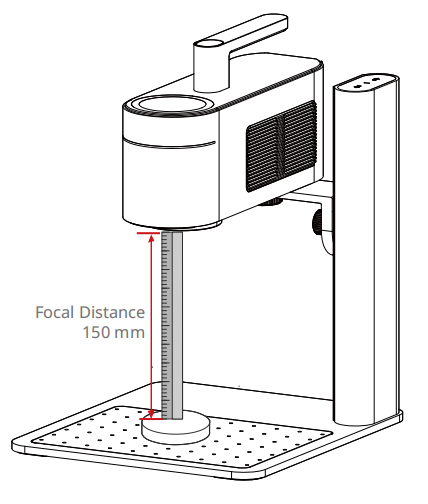

Méthode 1 : Mesure manuelle avec une règle
La longueur focale du LP4 est de 150 mm. Cette distance est mesurée du bord de la lentille jusqu'au dessus de la surface de travail.
Ajustez la hauteur en élevant ou en abaissant le laser à l'aide des boutons Haut/Bas sur le support électrique ou en mode Aperçu dans l'application LDS, le logiciel LDS ou LightBurn.
Faites attention à ne pas toucher ni rayer la lentille.

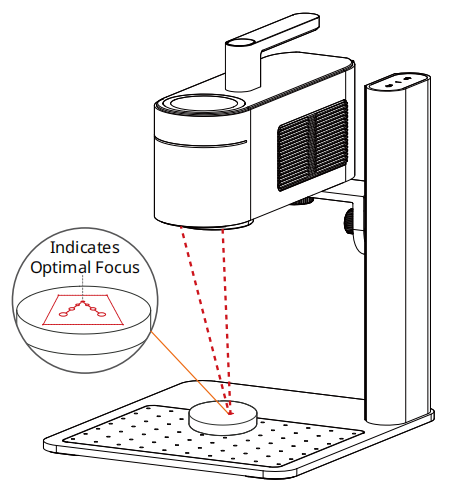

Méthode 2 : Utiliser la fonction "Lumière rouge toujours allumée"
Ouvrez les paramètres de la machine ⚙️ dans l'application LDS ou le logiciel LDS et activez la fonction "Lumière rouge toujours allumée".
Ajustez la hauteur en élevant ou abaissant le laser à l’aide des boutons Haut/Bas sur le support électrique ou en mode Aperçu avant de commencer un travail. Le laser sera bien focalisé lorsque les deux points rouges se fusionneront en un seul point sur la surface du matériau.
Étape 3 : Prévisualisation
Utilisateurs du logiciel LDS :
Positionnez le matériau à graver au centre de la plaque de base et ajustez le point focal du laser comme indiqué ci-dessus.

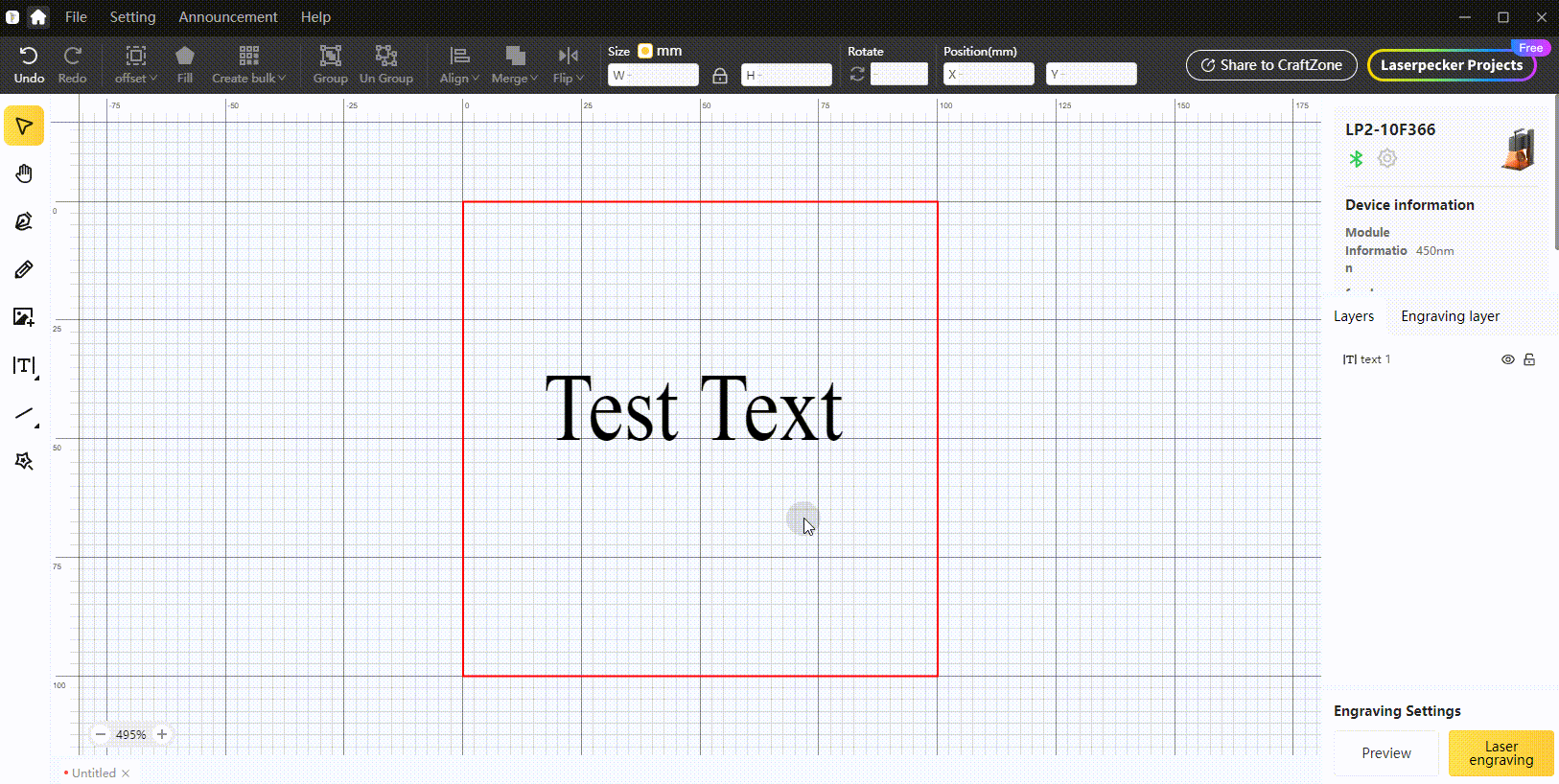

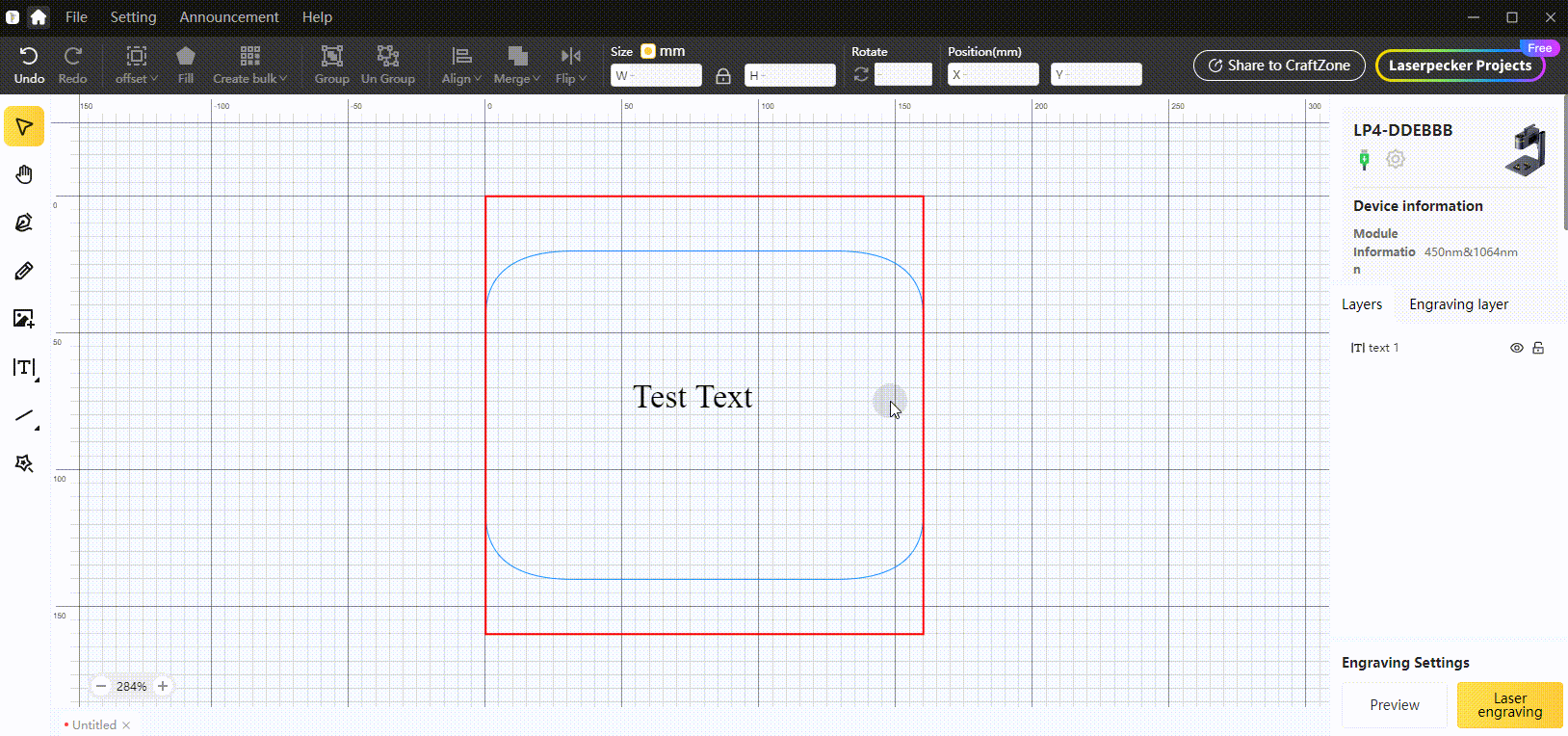

Pour ajuster la position de gravure en temps réel en mode Prévisualisation, sélectionnez l'image, la forme ou le texte et utilisez les touches fléchées du clavier de l'ordinateur. Insérez les coordonnées de l'axe X et de l'axe Y dans le champ "Position" de la barre de menu, puis faites glisser et déposez-le à l'emplacement souhaité.

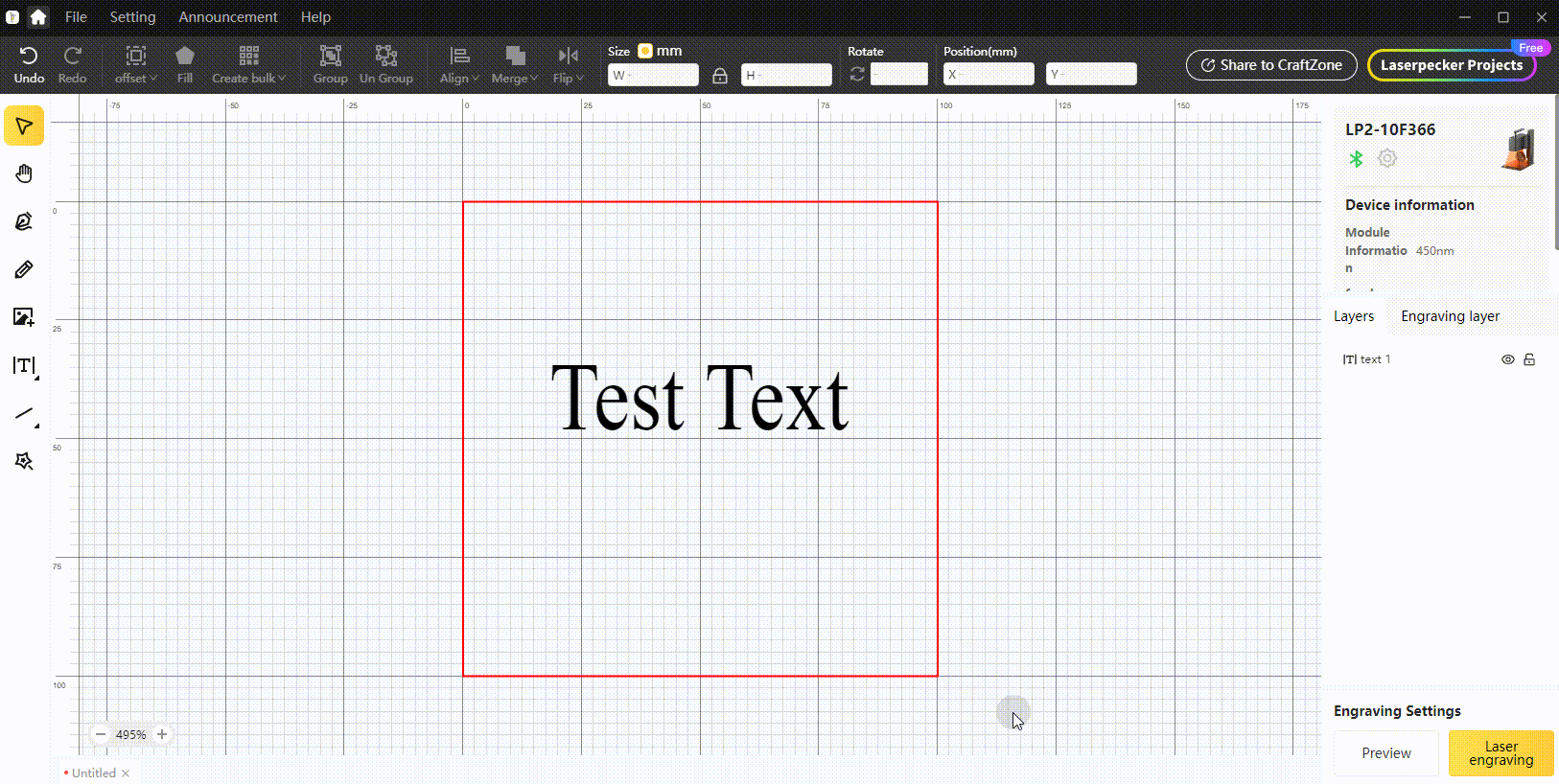

Pour ajuster la taille de la gravure en temps réel en mode Prévisualisation, sélectionnez l'objet ;
- Entrez les dimensions souhaitées dans le champ "Taille".
- Faites glisser l'un des cercles jaunes aux coins pour ajuster la taille manuellement.
Utilisateurs de l'application LDS :
Insérez une image/fichier, du texte, des cliparts, des formes ou du graffiti en utilisant la barre de menu située en bas de l'application.

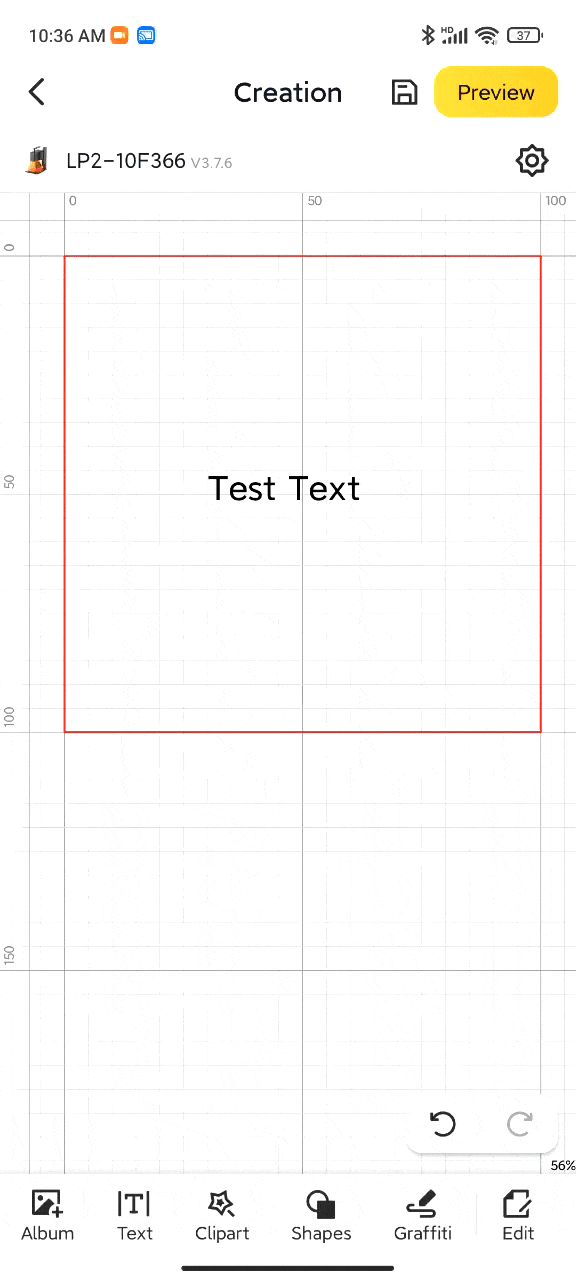

Sélectionnez l'objet et cliquez sur "Prévisualiser" pour vérifier la position de la gravure. Pour ajuster la position, sélectionnez l'objet et insérez les coordonnées X et Y souhaitées dans le champ "Position" de la barre de menu, cliquez sur l'icône et utilisez les flèches haut, bas, gauche dans la fenêtre de positionnement, ou touchez, faites glisser et déposez l'objet à l'emplacement souhaité.

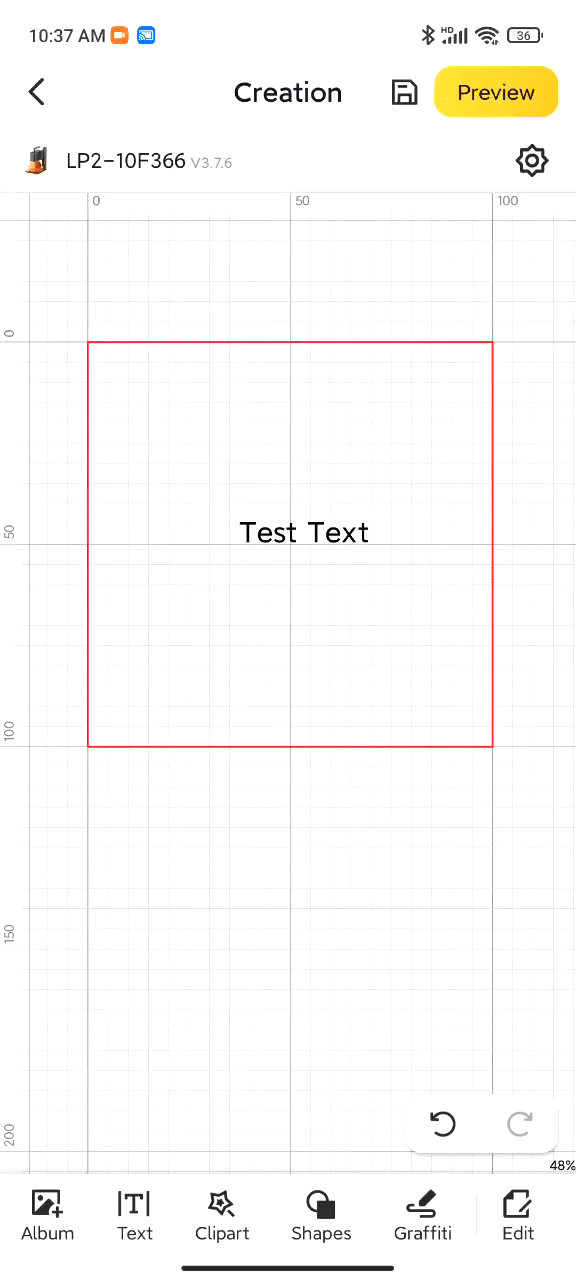

Pour ajuster la taille de la gravure, sélectionnez l'objet pour ouvrir la barre de menu "Modifier", puis entrez les dimensions souhaitées dans les champs "Largeur" et "Hauteur" (cliquez sur l'icône pour déverrouiller le rapport d'aspect fixe), ou faites glisser manuellement l'un des coins jaunes surlignés à la taille souhaitée.
1. Les paramètres de matériau préconfigurés listés dans les menus déroulants sont destinés à être utilisés comme suggestions générales. Testez toujours et notez les paramètres utilisés pour obtenir l'effet souhaité sur le matériau spécifique.
2. Pour obtenir les meilleurs résultats de gravure, positionnez le centre de l'image ou du texte au centre de la grille, directement sous le laser.
Étape 4 : Gravure
Utilisateurs du logiciel LDS :
Sélectionnez les paramètres de gravure et la source laser dans le coin inférieur droit de l'interface.
Veuillez noter que les paramètres de matériau listés dans les menus déroulants sont destinés à être utilisés comme suggestions générales. Testez toujours et notez les paramètres utilisés pour obtenir l'effet souhaité sur le matériau spécifique.
Après avoir suivi les étapes ci-dessus et vérifié que l'environnement de travail est sécurisé, vous êtes prêt à commencer la gravure.
Maintenez toujours une connexion électrique stable pendant le fonctionnement de la machine !
Utilisateurs de l'application LDS :

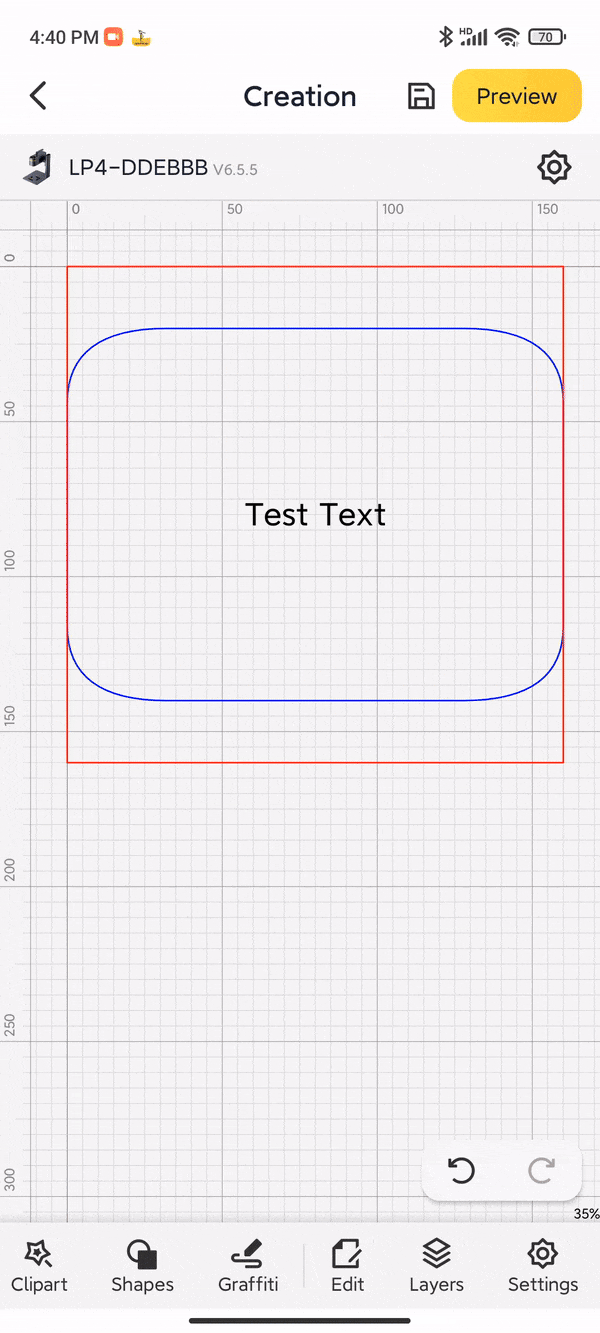

Pour sélectionner les paramètres de gravure, cliquez sur "Prévisualiser" dans le coin supérieur droit, cliquez à nouveau sur "Prévisualiser" dans la fenêtre de sécurité, puis cliquez sur "Suivant" en bas de la fenêtre "En prévisualisation". Insérez un nom de fichier unique (facultatif), sélectionnez la résolution souhaitée (1K, 2K, 4K ou 8K), puis cliquez sur "Envoyer le fichier".
Choisissez parmi la liste des paramètres de matériau préconfigurés (intitulée "Clipart") ou saisissez la Puissance, la Profondeur/Vitesse et le nombre de Passes dans les champs déroulants "Paramètres de configuration", puis sélectionnez également la source laser appropriée.
Après avoir suivi les étapes ci-dessus et vérifié que l'environnement de travail est sécurisé, vous êtes prêt à commencer la gravure.
