LaserPecker LP5 パッケージ内容一覧
LaserPecker LP5 を開封し、同梱されている内容物をご確認ください。万が一、欠品や破損が見つかった場合は、 support@laserpecker.comまでご連絡ください。
LaserPecker LP5 の構成部品のご紹介
LaserPecker LP5 初めてお使いになる方へ
#1 LP5 使用前の簡単な組み立て

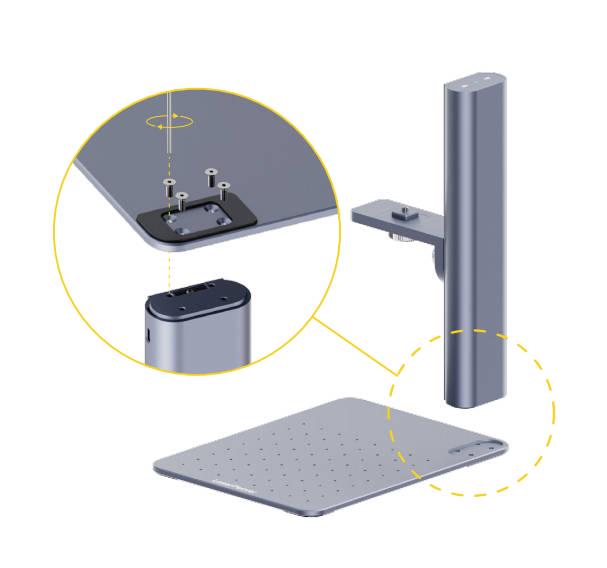

1.1 電動昇降スタンドの組み立て
ステップ1:
六角レンチ H2.5 を使用して、ベースプレートの底部にある M4x10 ネジ4本を取り付け、電動昇降スタンドをしっかり固定します。
ステップ 2:

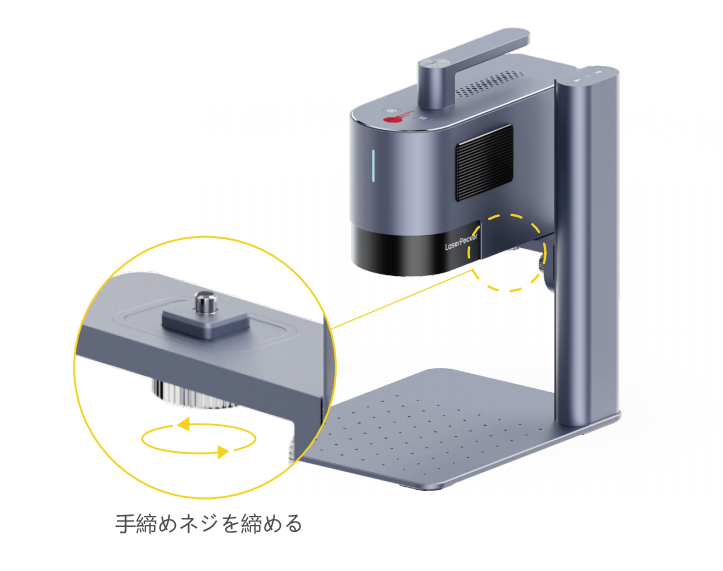

回転つまみを反時計回りに回して、レーザー本体を電動昇降スタンドに取り付けます。
ステップ3:

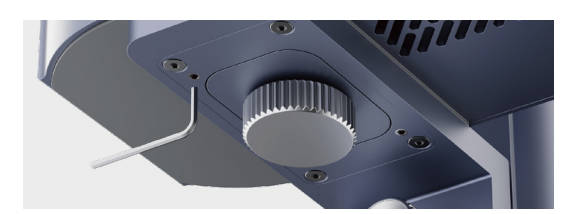

使用前にレーザー本体を水平にすることをお勧めします。水平になっていない場合は、H2 六角レンチを使用して調整アームの2つの穴を調整することで、レーザー本体を水平な状態にすることができます。
LaserPecker レーザー本体を水平にする方法について、詳しくはこちらをご覧ください。

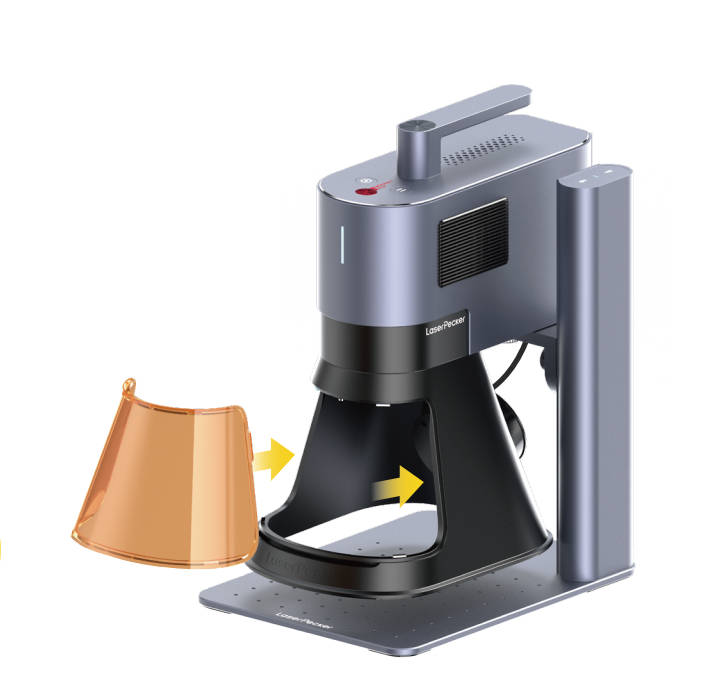

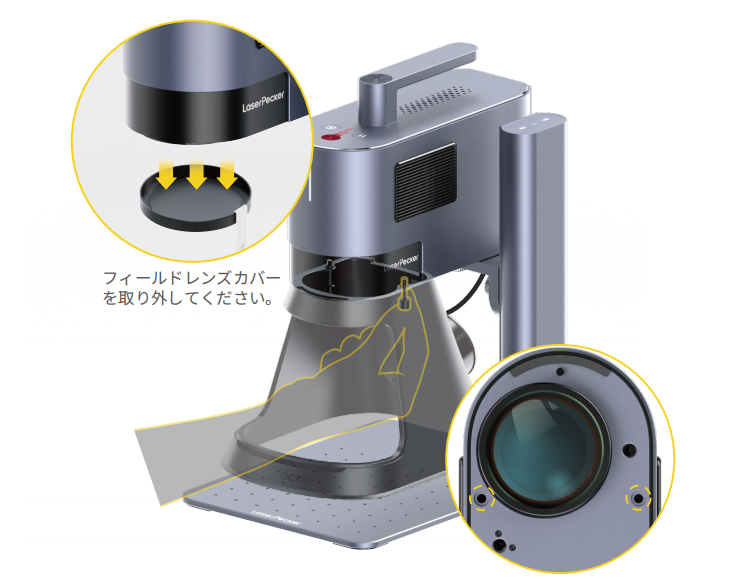

1.2 円錐型保護カバーの取り付け
ステップ1:
レーザー本体の下に円錐型保護カバーを取り付けてください。カバー上部の2本のネジを反時計回りに締めて、保護カバーをレーザー本体に固定します。（レンズには絶対に触れないでください）
ステップ 2:
正面のオレンジフィルターを取り付けます。

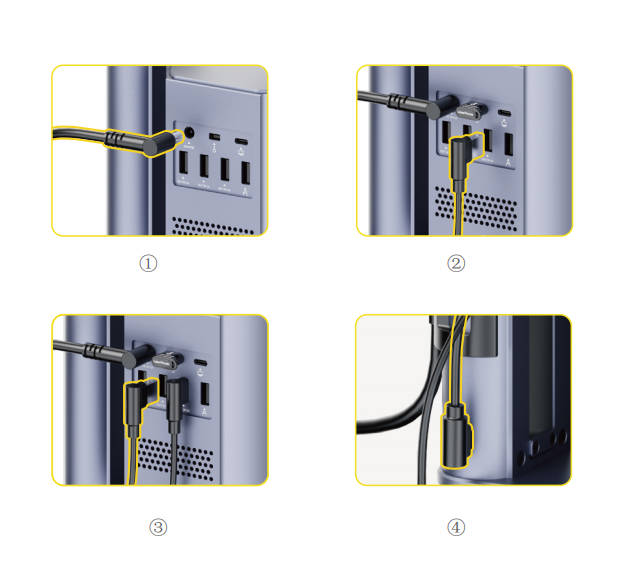

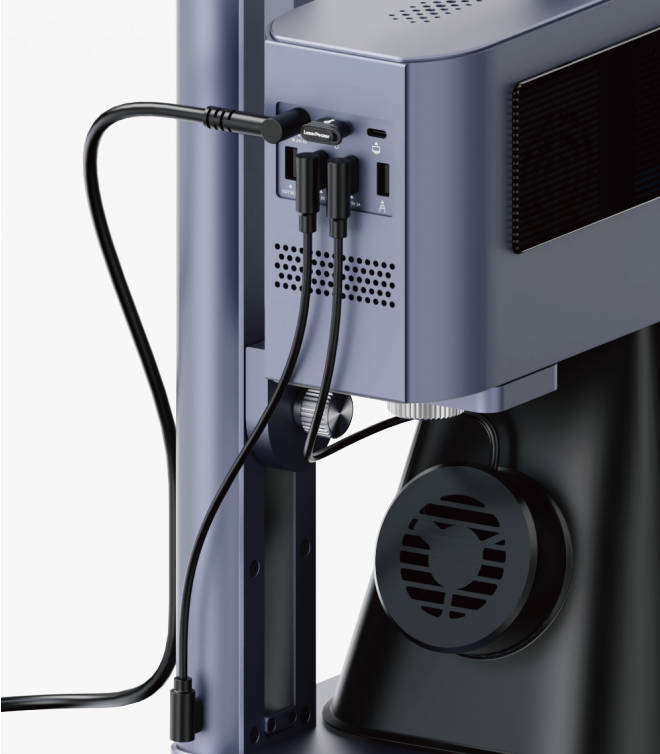

1.3 ケーブル接続
（LP5 の正しいケーブル接続方法）
ステップ 1: 電源コードと電源アダプターをコンセントに接続します。
ステップ 2: 円錐型保護カバーをレーザー本体の出力ポートに接続します。
ステップ 3: 0.6ｍケーブルの USB-A 端をレーザー本体の出力ポートに接続します
ステップ 4: 0.6ｍUSB-C 端を電動昇降スタンドの電源ポートに接続します。

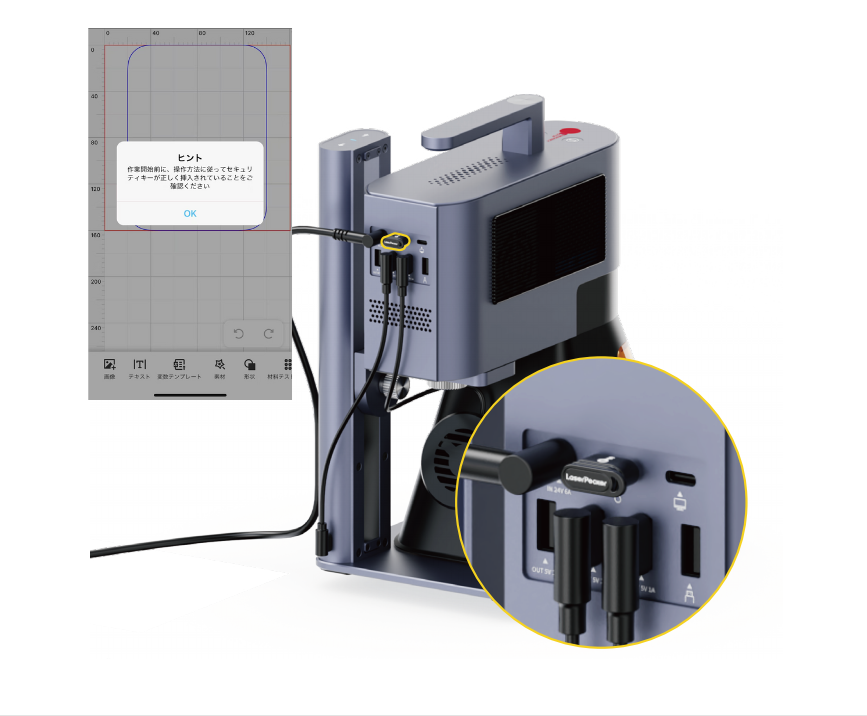

1.4 セキュリティキーの確認
ご使用前にセキュリティキーが正しく挿入されていることを確認してください。セキュリティキーが挿入されていない場合、機械は動作しません。また、アプリ/ソフトウェアにエラーメッセージが表示されます。

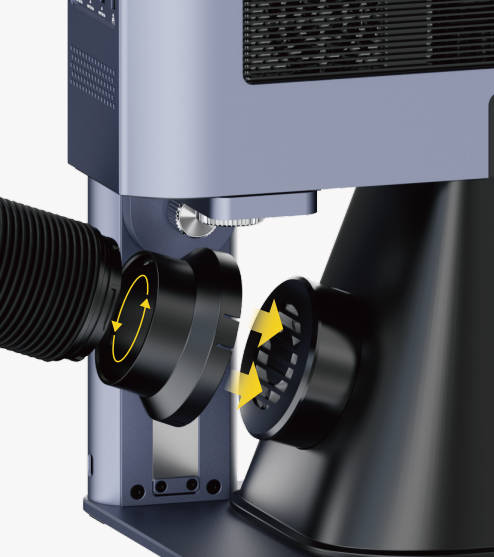

1.5 排気管の取り付け
保護カバーには内蔵の排気ファンがあり、アダプターを使用して排気管や空気清浄機に接続することができます。
※空気清浄機はパッケージに含まれていません。必要に応じて別途購入してください。
#2 LaserPecker Design Space (LDS) のダウンロードとインストール

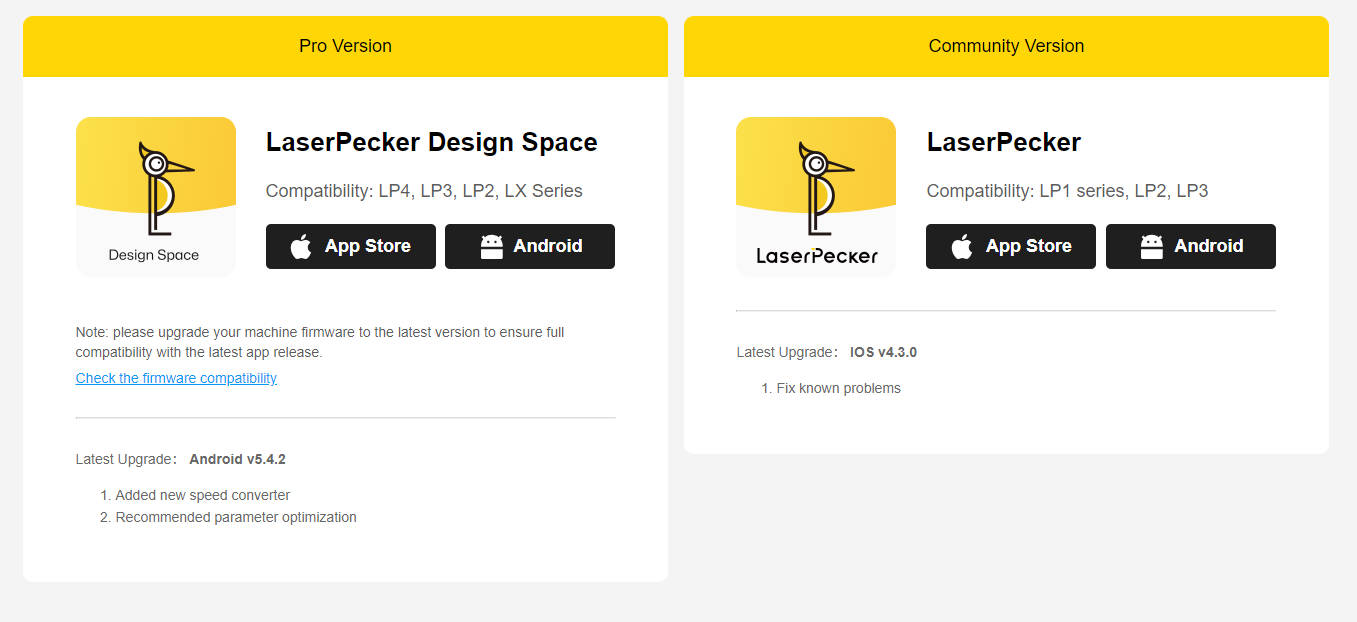

2.1 LDS アプリ
App Store または Google Play で「LaserPecker Design Space」を検索するか、 LaserPecker Design Space(LDS) App アプリの公式サイトから、アプリをダウンロードし、スマートフォンにインストールしてください。

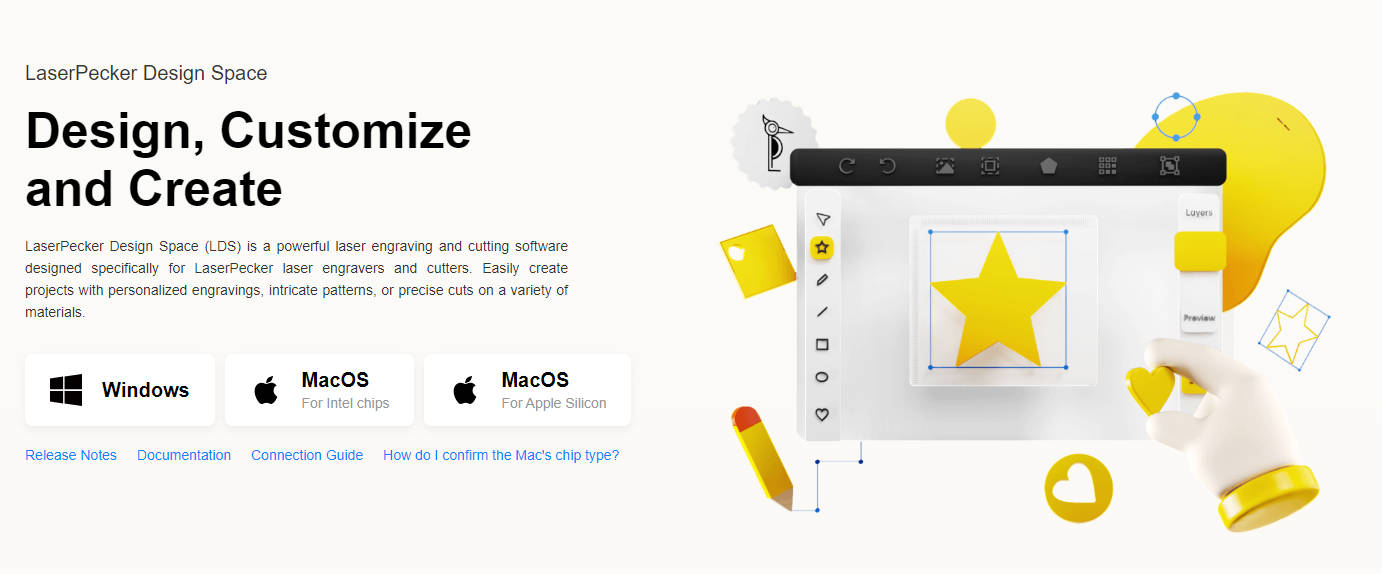

2.2 LDS ソフトウェア
LaserPecker Design Space (LDS) ソフトウェア の公式サイトから、ソフトウェアをダウンロードし、PC にインストールしてください。
#3 LP5 機器を LDS アプリ/ソフトウェアに接続する
3.1 Wi-Fi を使用してアプリに接続する

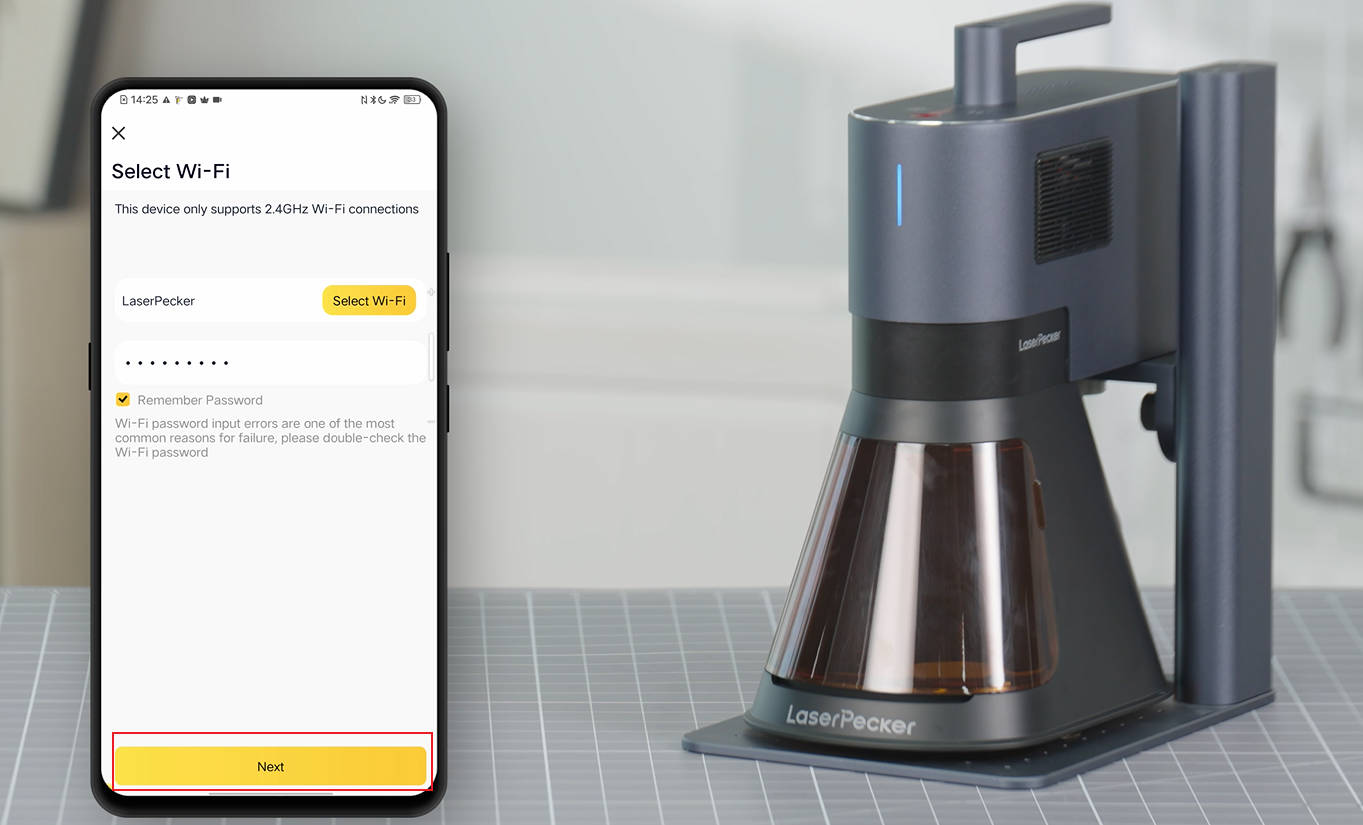

スマートフォンを Wi-Fi ネットワークに接続し、その後、Laserpecker Design Space のアプリを開き、右上にある「＋」をクリックして、デバイス「LP5」を選択して、指示に従って 先ほどの同じなWi-Fi ネットワークをもう一回設定してください。（機器とスマートフォンの両方が同じ 2.4 GHz Wi-Fi ネットワークに接続されている必要があります）

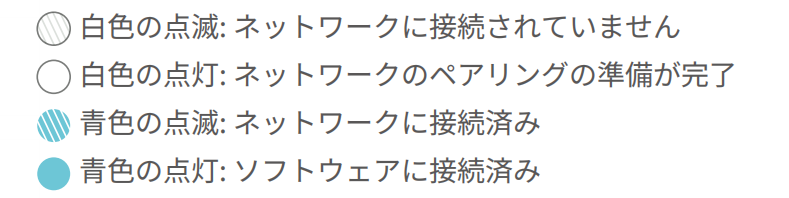

接続が成功すると、レーザー本体のランプが青色に点灯します。
ご注意点
1. 機器とスマートフォンの両方が同じ 2.4GHz Wi-Fi ネットワークに接続されている必要があります。
2. 初めて Wi-Fi ネットワークを設定する場合や、ネットワークを変更する場合に行う手順です。
3.2 1.5m USB ケーブルを使用して PC ソフトウェアに接続する
ステップ 1:
1.5m ケーブルの USB-C 端をレーザー本体の USB-C ポートに接続してください。
ステップ 2:
USB-A 端をコンピューターの USB-A ポートに接続してください。
ステップ 3:

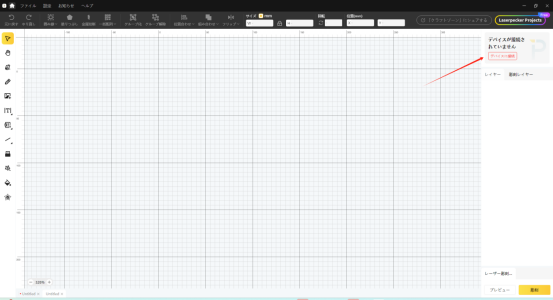

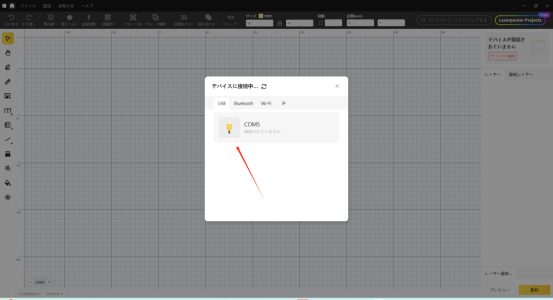

LDS ソフトウェアを開き、右上にある「デバイスに接続」をクリックしてください。「USB」を選択し、LP5 機器を選択します。
3.3 Wi-Fi を使用して PC ソフトウェアに接続する
ステップ 1:
Wi-Fi ネットワークを初めて設定する際は、機器を USB ケーブルでコンピューターに接続する必要があります。この USB 接続を使用して、機器の Wi-Fi 設定を行います。
ステップ 2:

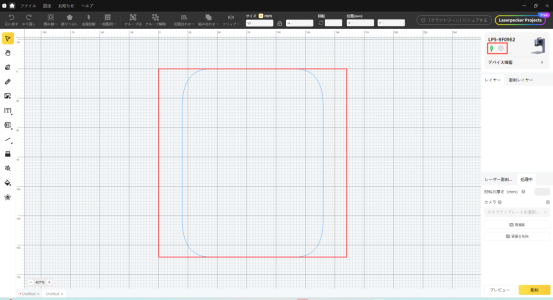

ケーブルを接続したら、ソフトウェアの右上にある機器設定ページにクリックしてください。
ステップ 3:

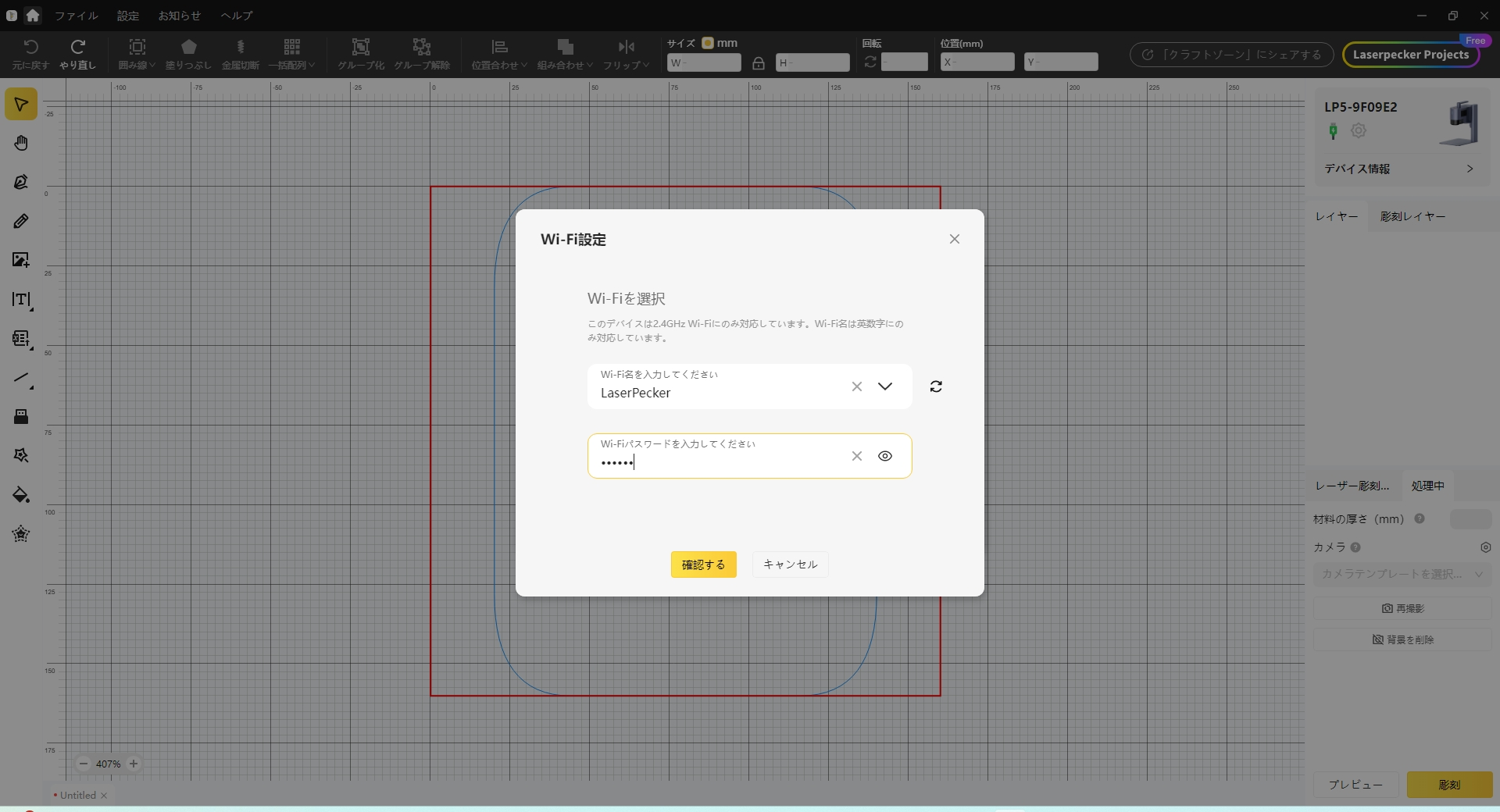

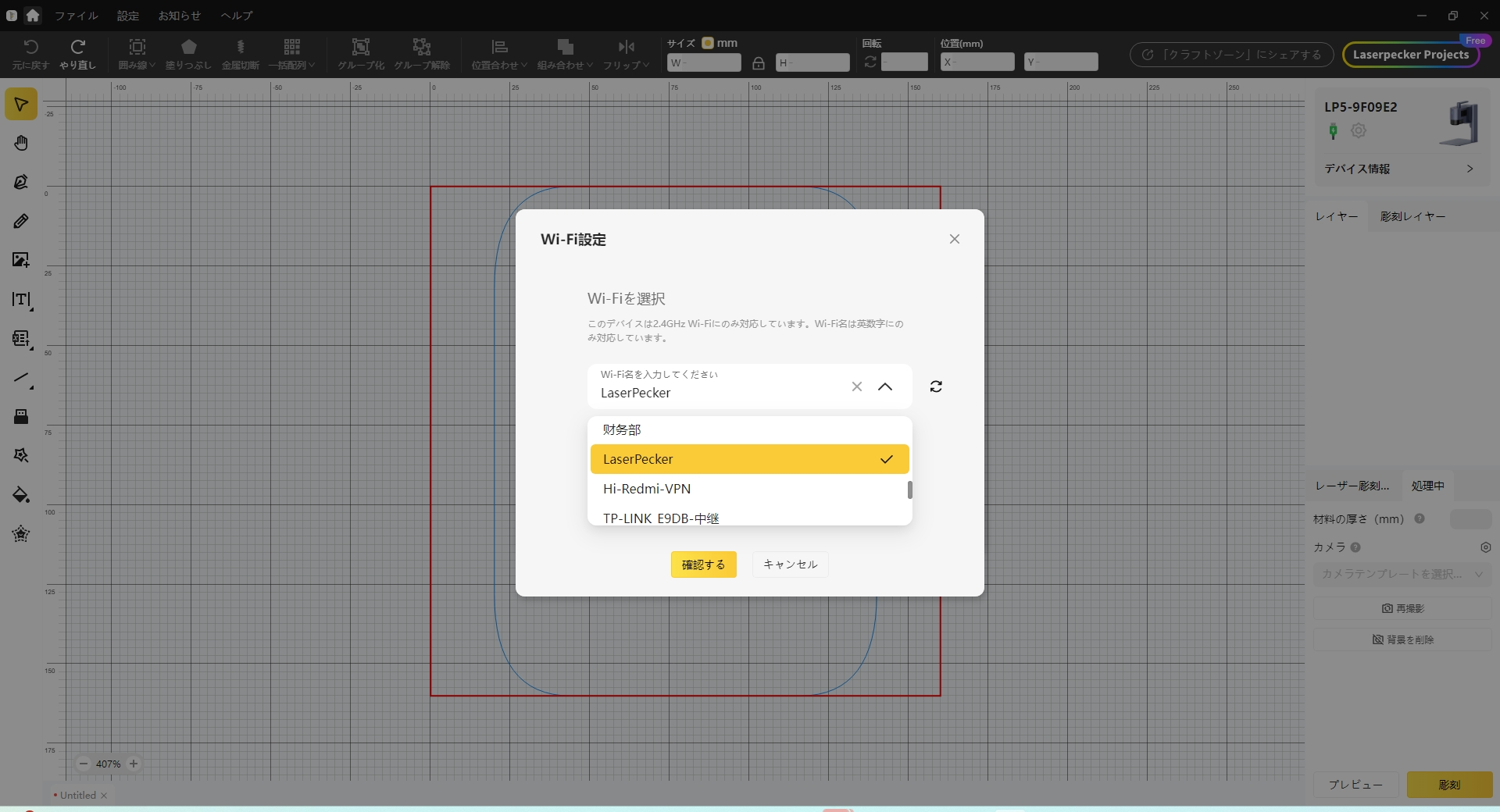

「Wi-Fi 設定」を選択し、ガイドに従って LP5 機器の Wi-Fi ネットワークを設定してください。
ステップ 4:

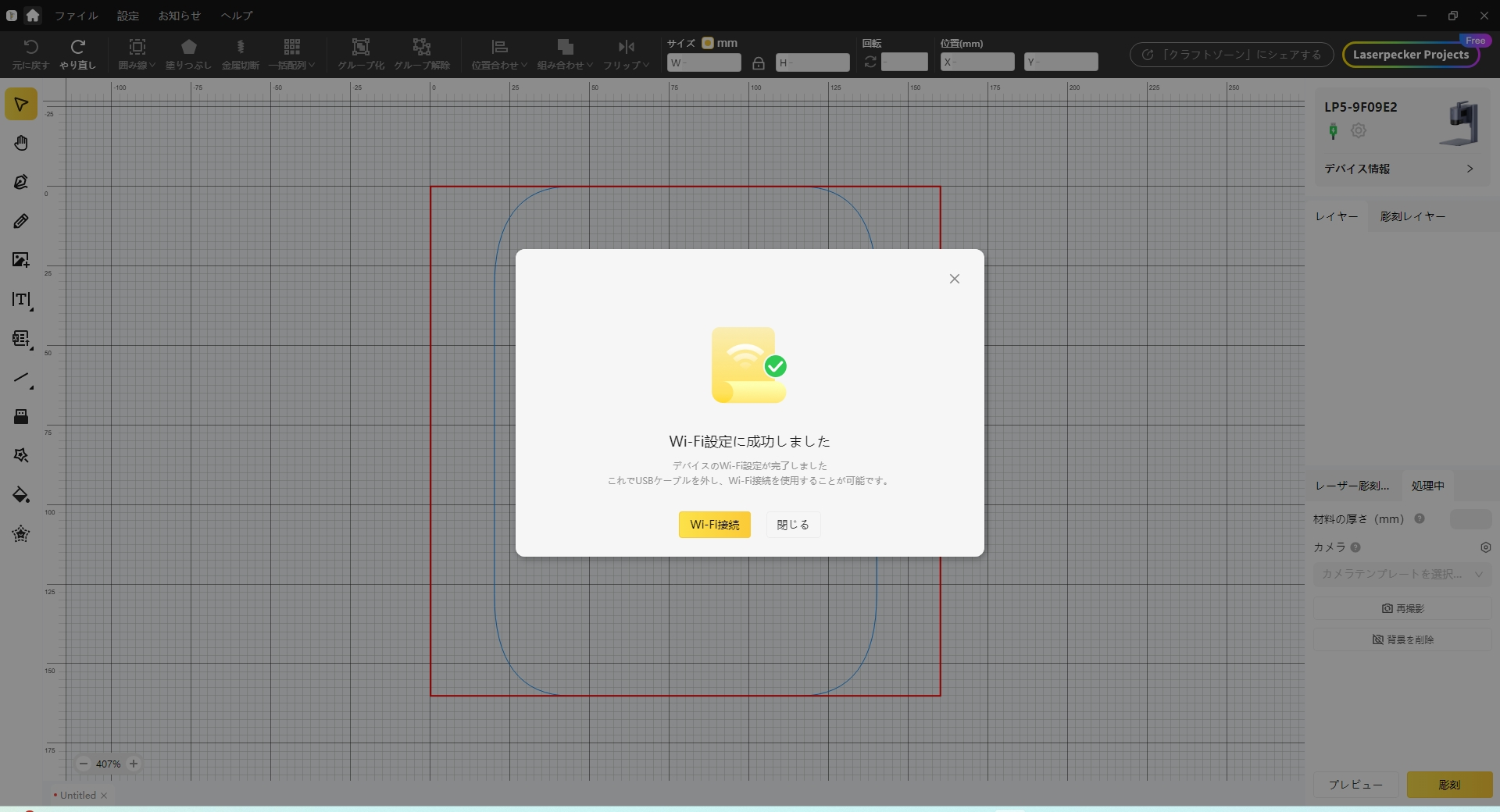

Wi-Fi の設定が完了したら、「Wi-Fi に接続」ボタンをクリックしてください。（ボタンをクリックする前に USB ケーブルを取り外してください）
ステップ 5:

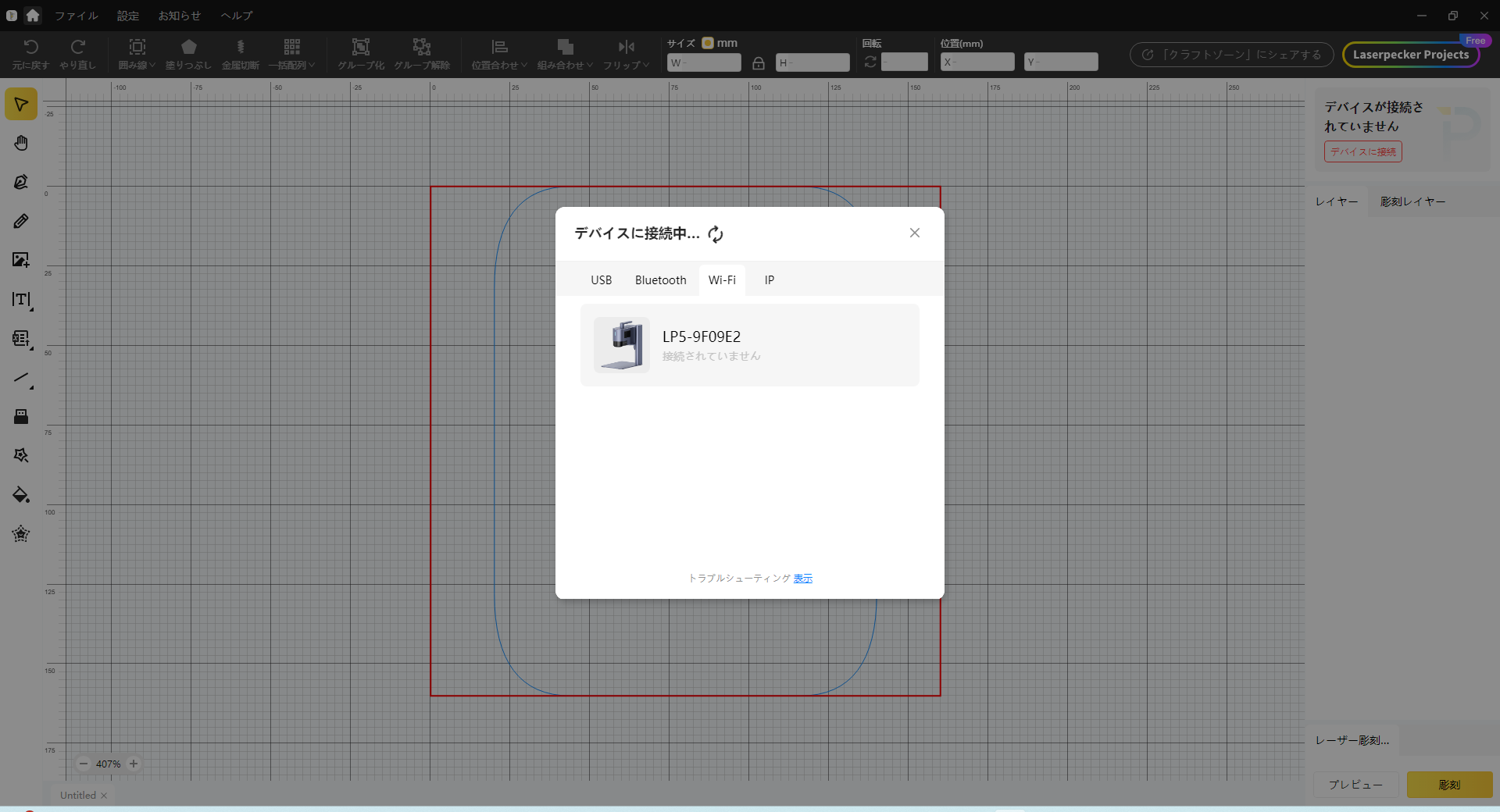

右上にある「デバイスに接続」をクリックし、「Wi-Fi」を選択して LP5 機器を選んでください。
ご注意点
1. 機器とPCの両方が同じ 2.4GHz Wi-Fi ネットワークに接続されている必要があります。
2. これらの手順は、Wi-Fi ネットワークを初めて設定する場合や、ネットワークを変更する場合に使用します。それ以外の場合は、ステップ5に進んでください。
#4 LP5 機器の使用
4.1 プロジェクトの作成または USB メモリからのプロジェクトのインポート

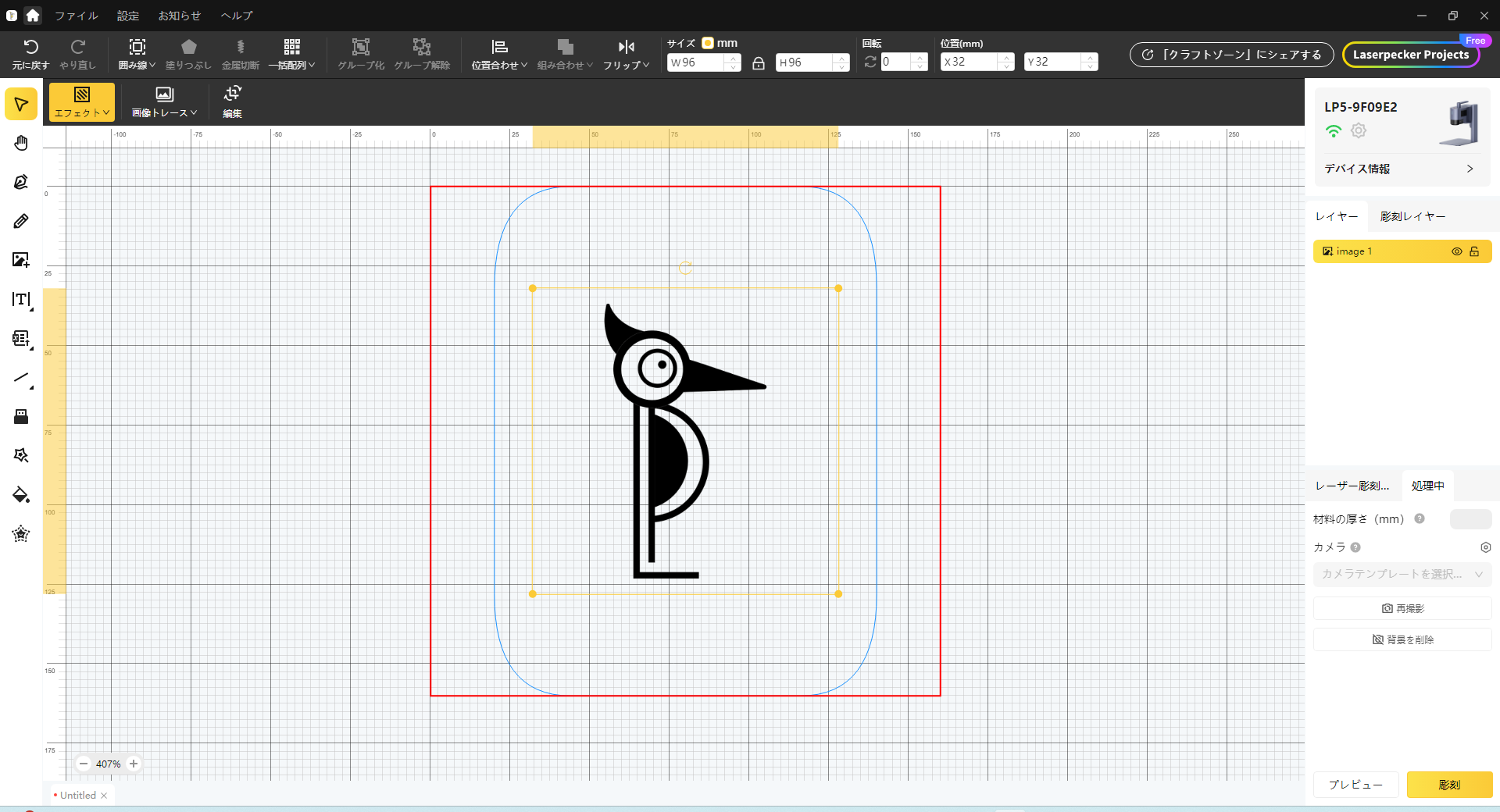

LDS を使用して自分だけのデザインを作成できます。

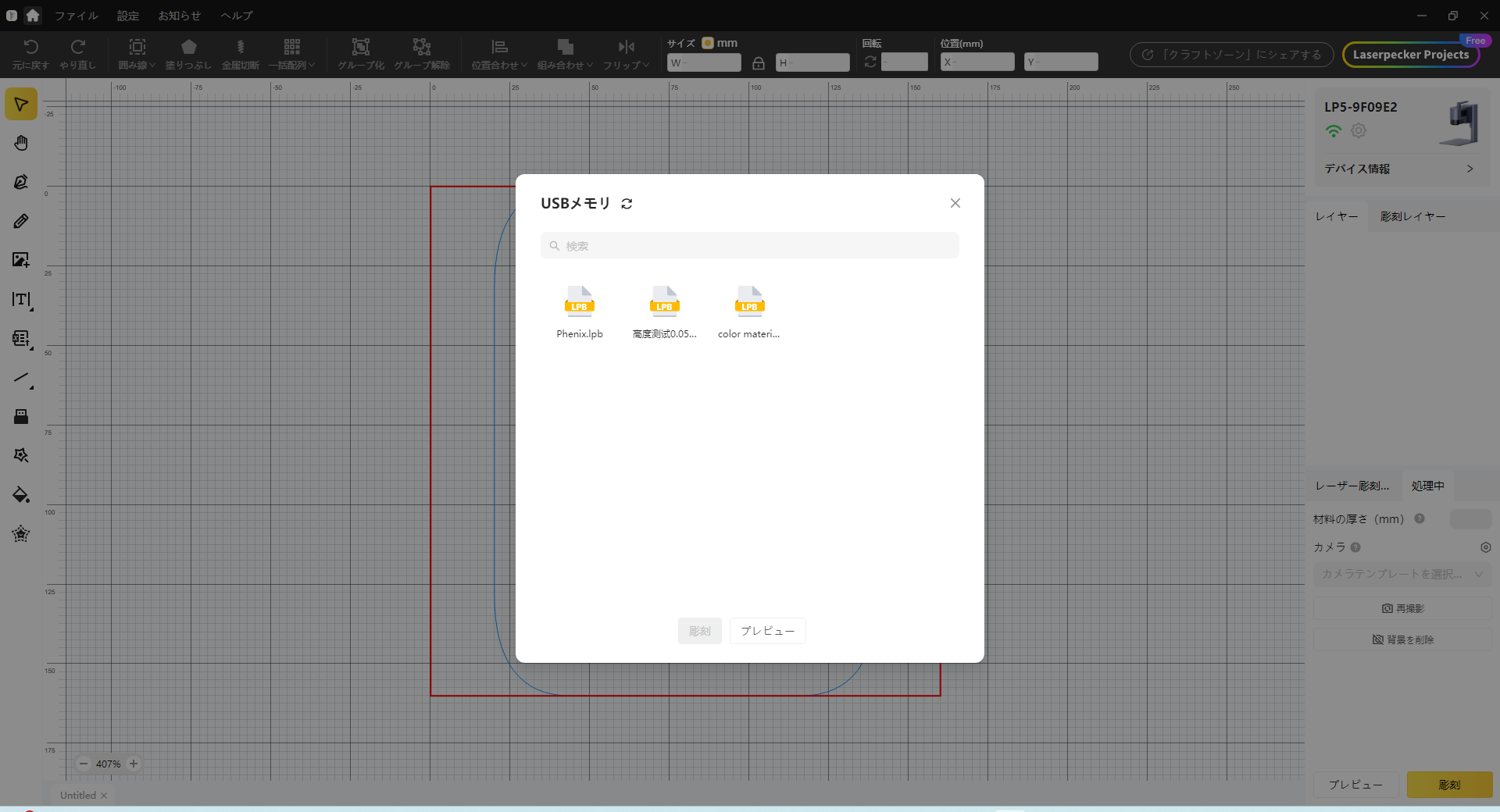

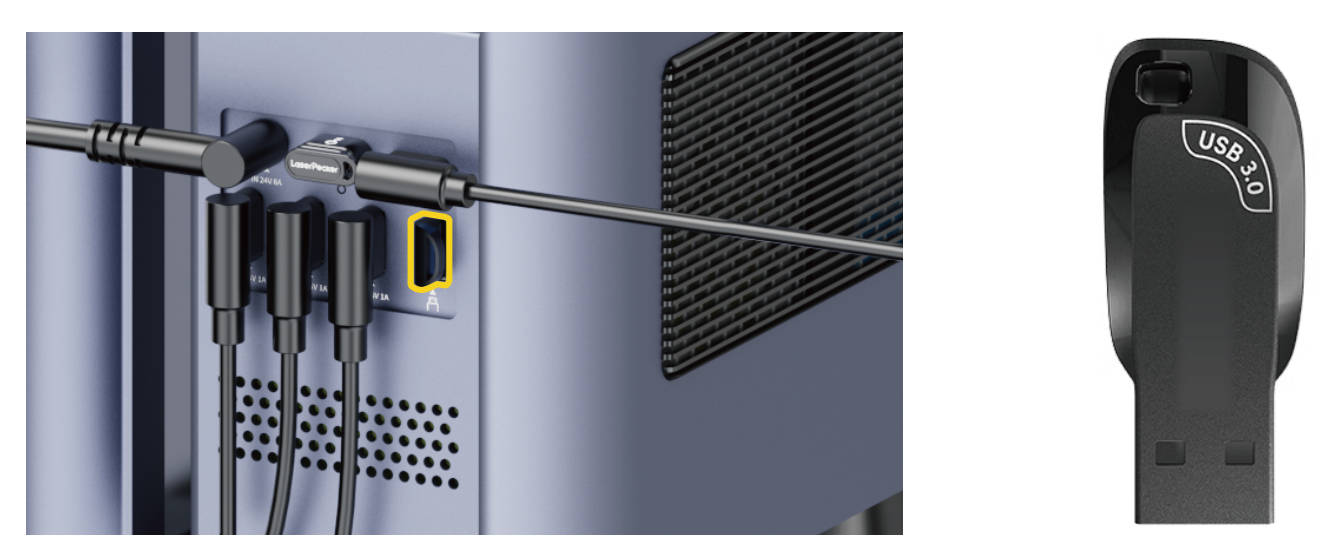

LP5 では、USBメモリからプロジェクトをインポートすることもできます。USBメモリを機器に接続すると、PCソフトウェアまたはアプリを使用して、USBメモリ内のプロジェクトファイル（.lpb）を選択し、プレビューや彫刻を行うことができます。
4.2 パラメータの設定
希望する仕上がりに合わせて、LDS ソフトウェアまたはアプリを使用して彫刻や切断のパラメータを設定してください。
4.3 焦点合わせ

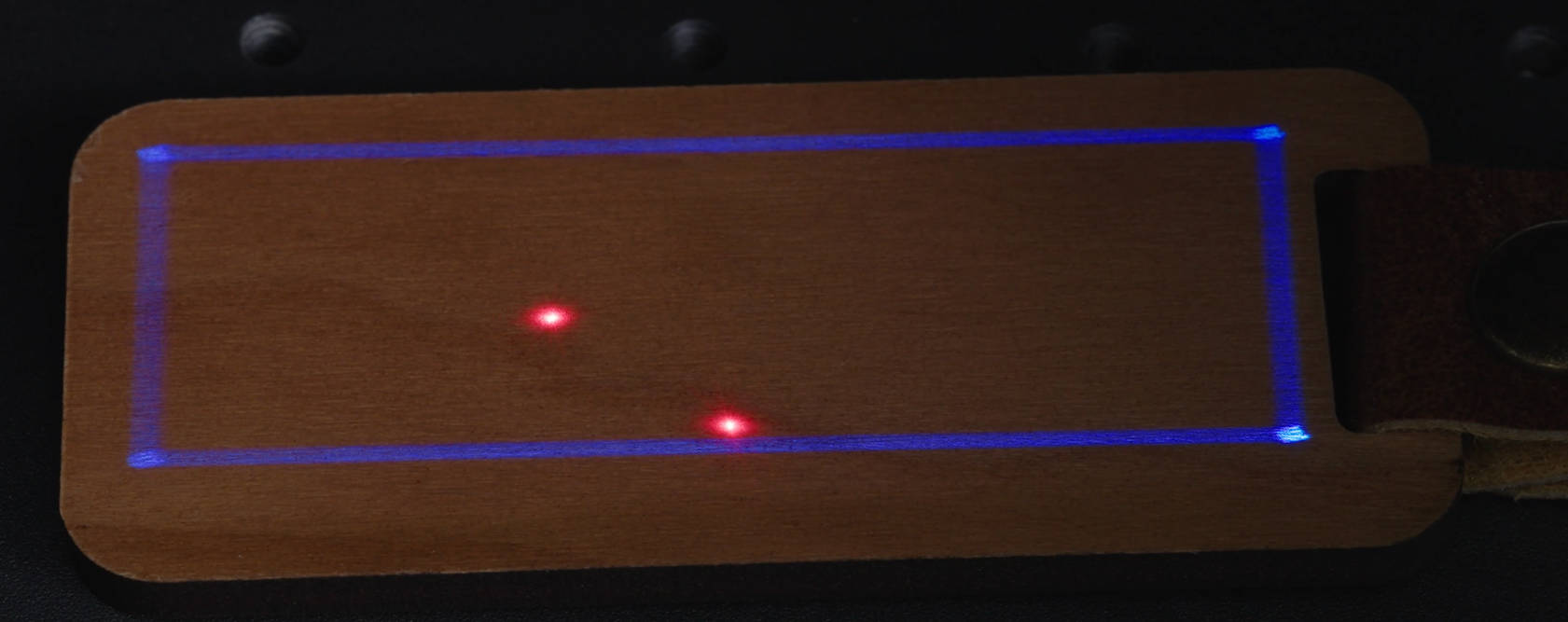

LP5 の二つの赤点での焦点合わせ:
材料をベースプレートに置きます。プレビューモードを開始するか、アプリまたは PC ソフトウェアの機器設定で赤点の焦点合わせモードをオンにします。2つの赤点を確認し、電動昇降スタンドの高さを調整して2つの赤点が重なる位置に合わせると、焦点が正しく設定されます。
4.4 プレビュー
LP5 では、長方形プレビュー、輪郭プレビュー、中心点プレビューの3つのプレビューモードが利用できます。これらのモードにより、彫刻エリアが確認でき、作業スペースの把握が容易になります。
4.5 彫刻/切断

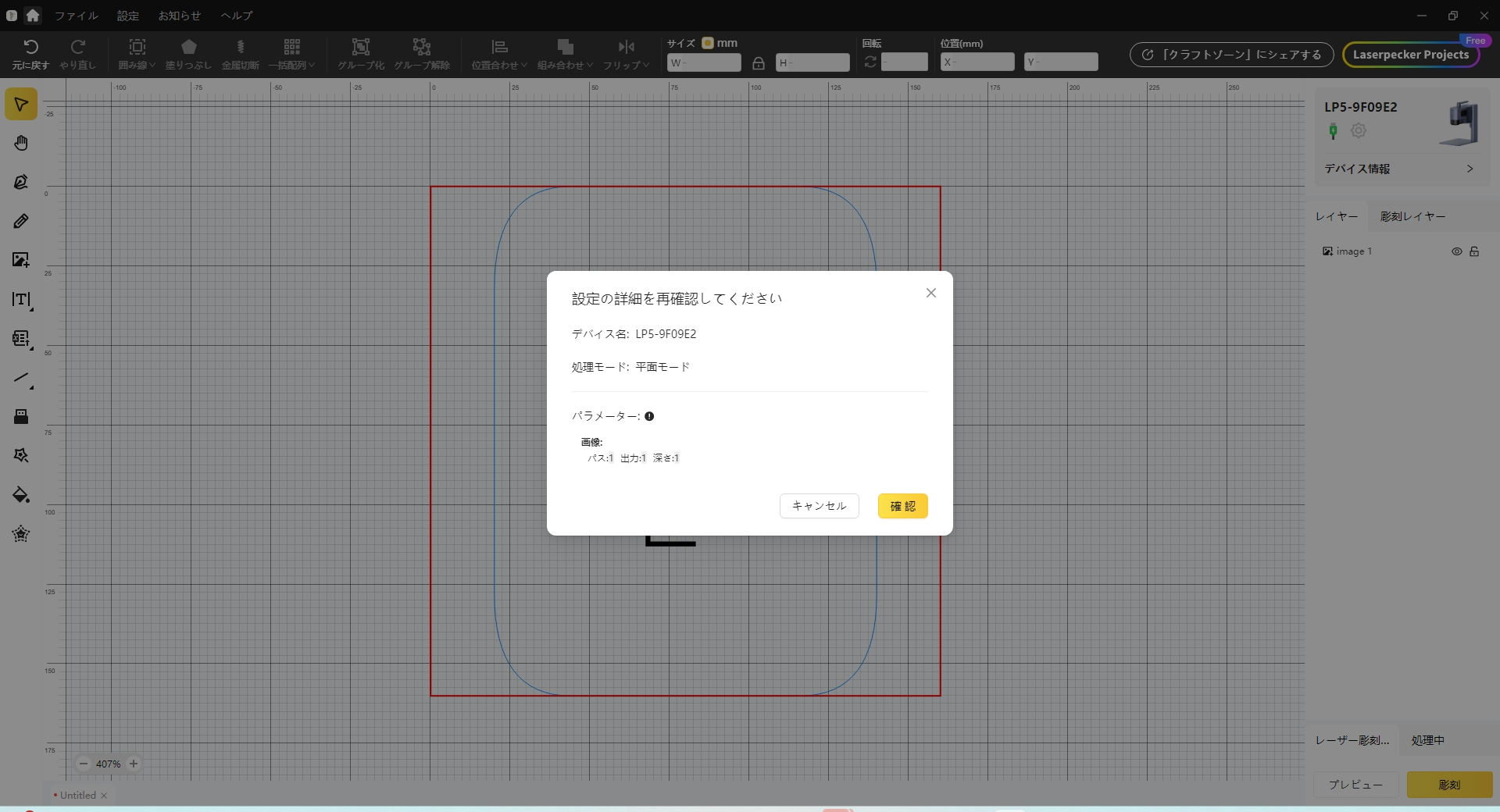

プレビューで彫刻エリアを確認し確定した後、「確認」をタップして彫刻および切断を開始してください。

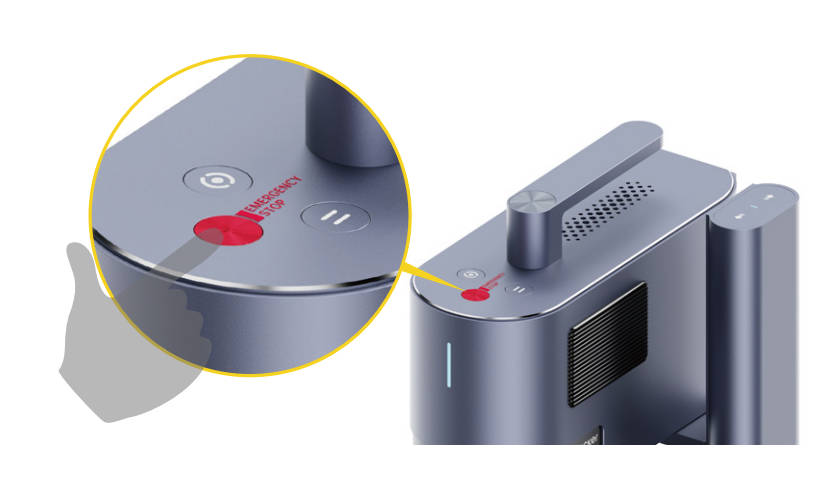

緊急停止
材料の加工中にエラーや機械の故障が発生した場合は、非常停止ボタンを押して処理を停止してください。
USBメモリを使用して LP5 機器で初めての彫刻を始める

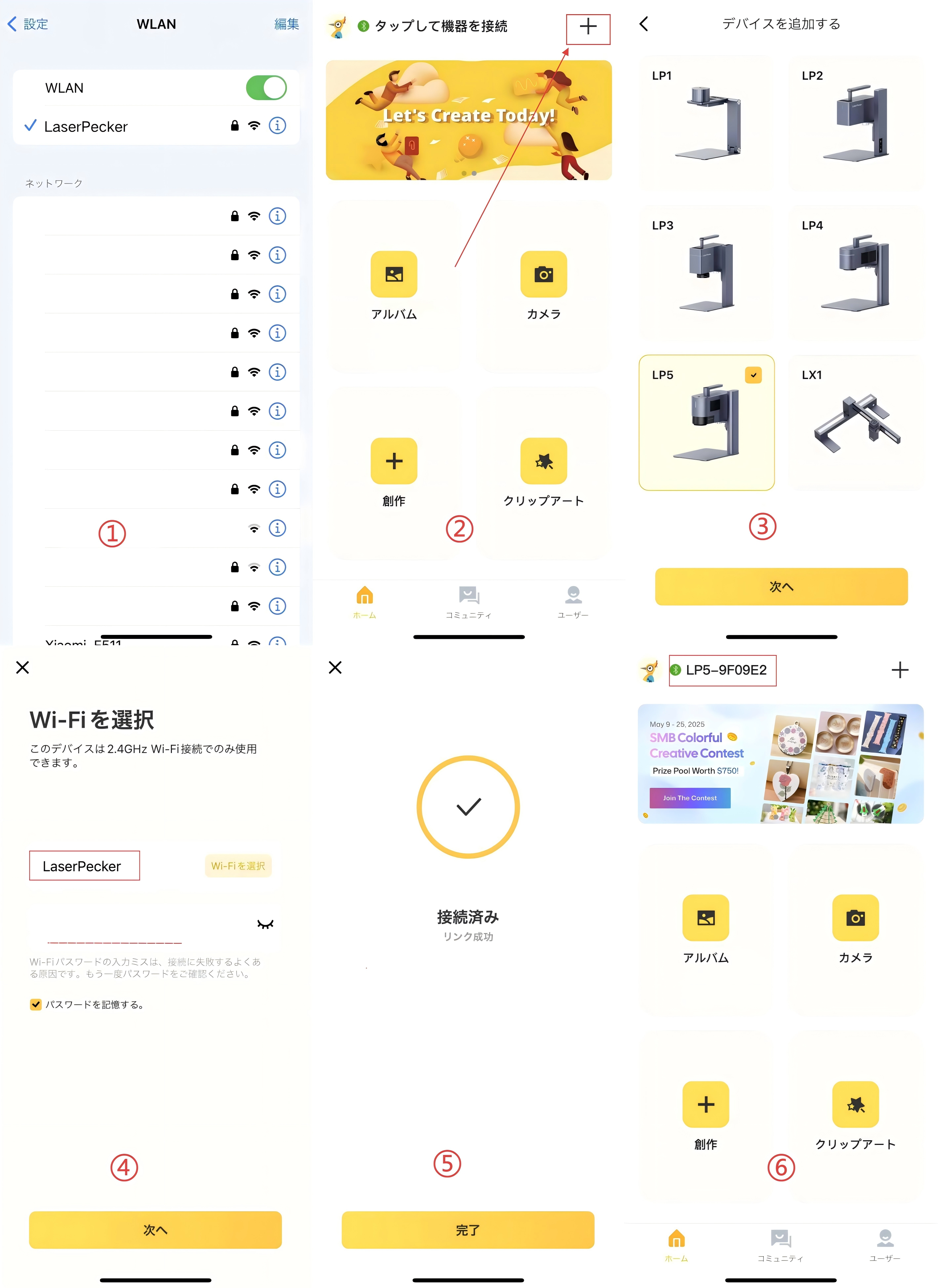

1. 接続

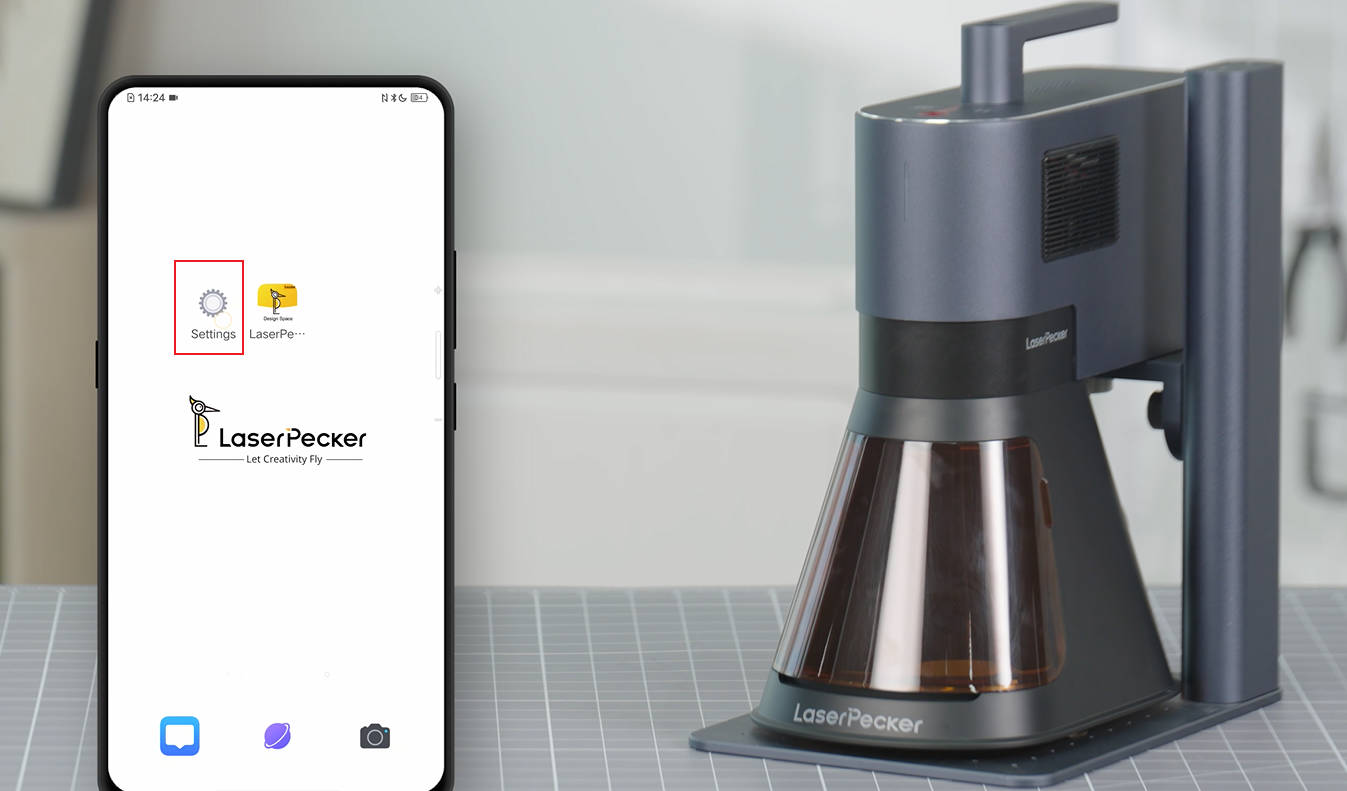

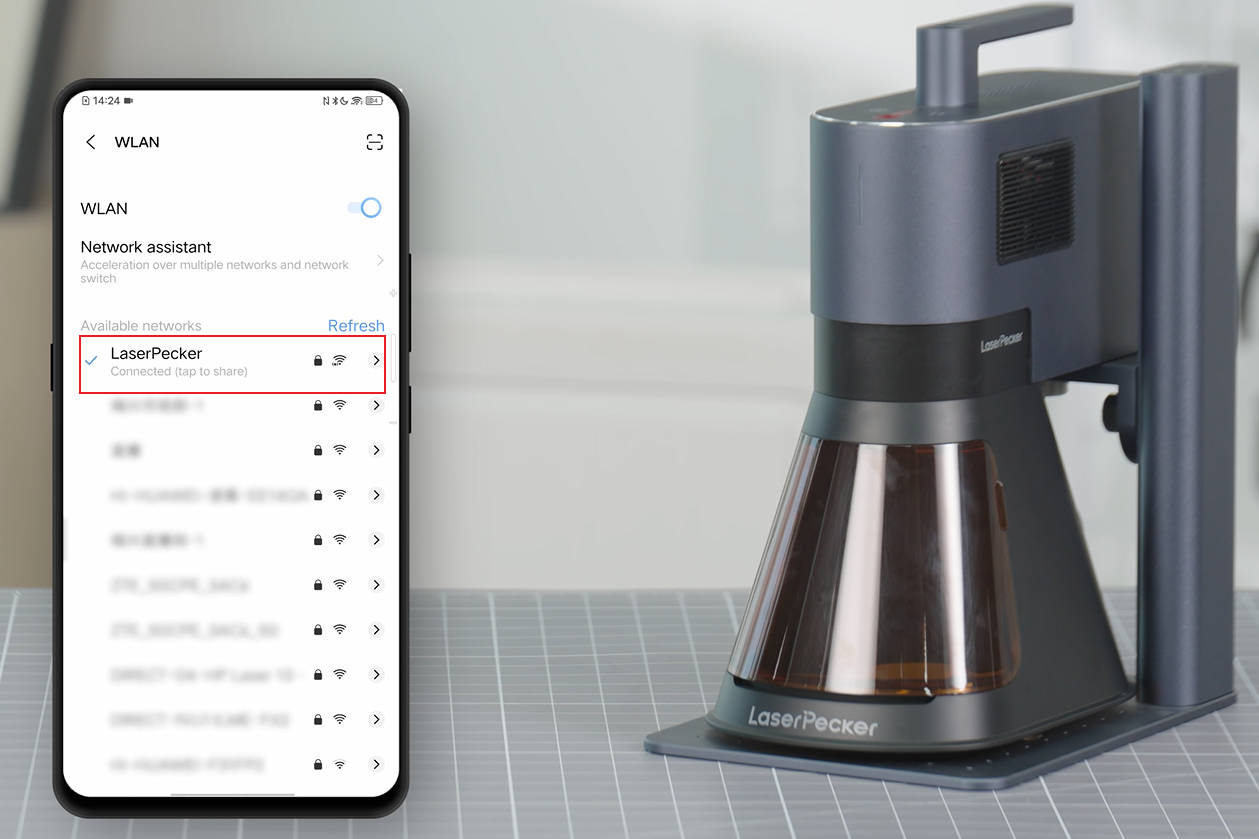

スマートフォンの「設定」を開いてください。
Wi-Fi ネットワークを選択し、パスワードを入力してスマートフォンを接続してください。
Wi-Fi ネットワークが 2.4GHz であることを確認してください。機器とスマートフォンの両方が同じ 2.4GHz Wi-Fi ネットワークに接続されている必要があります。
次に、スマートフォンで LDS アプリを開き、右上にある「+」をクリックしてください。

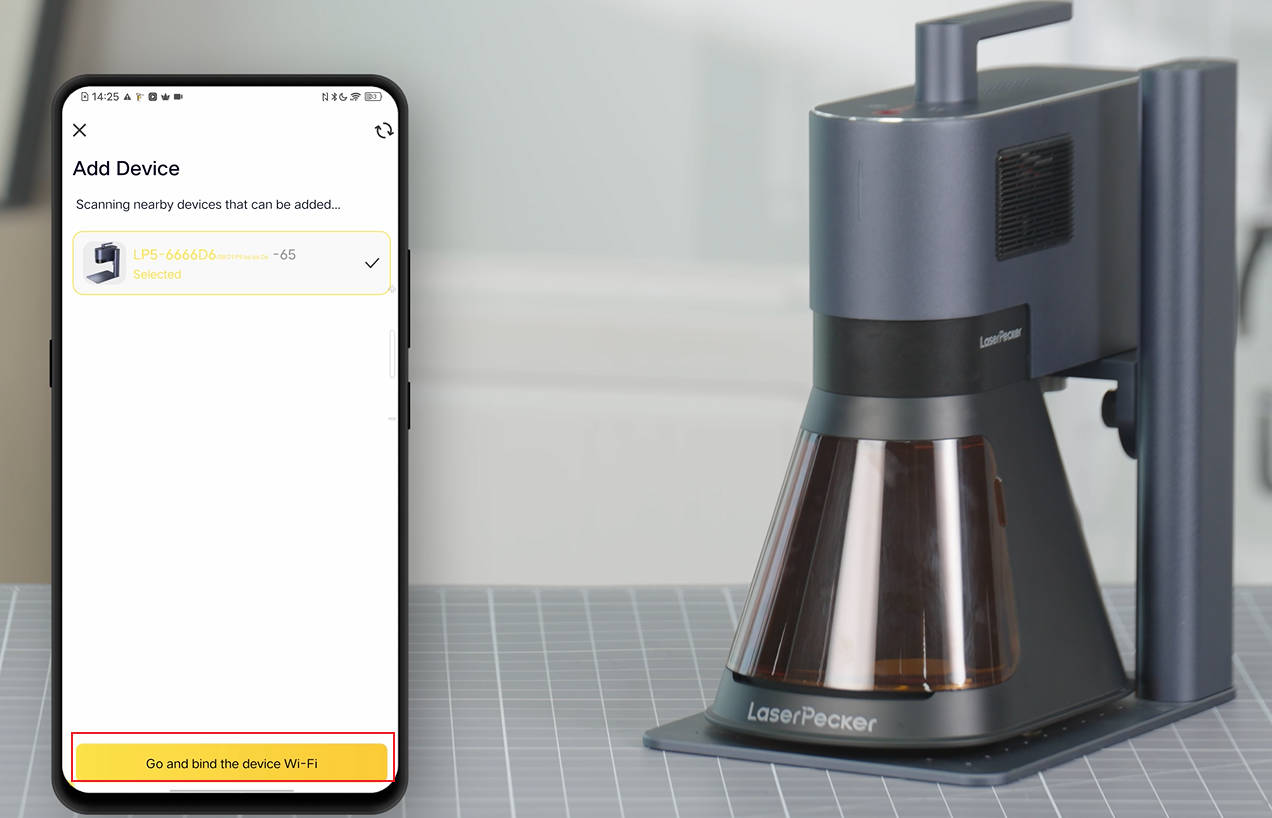

機器モデル「LP5」を選択し、指示に従って機器の Wi-Fi ネットワークを設定してください。

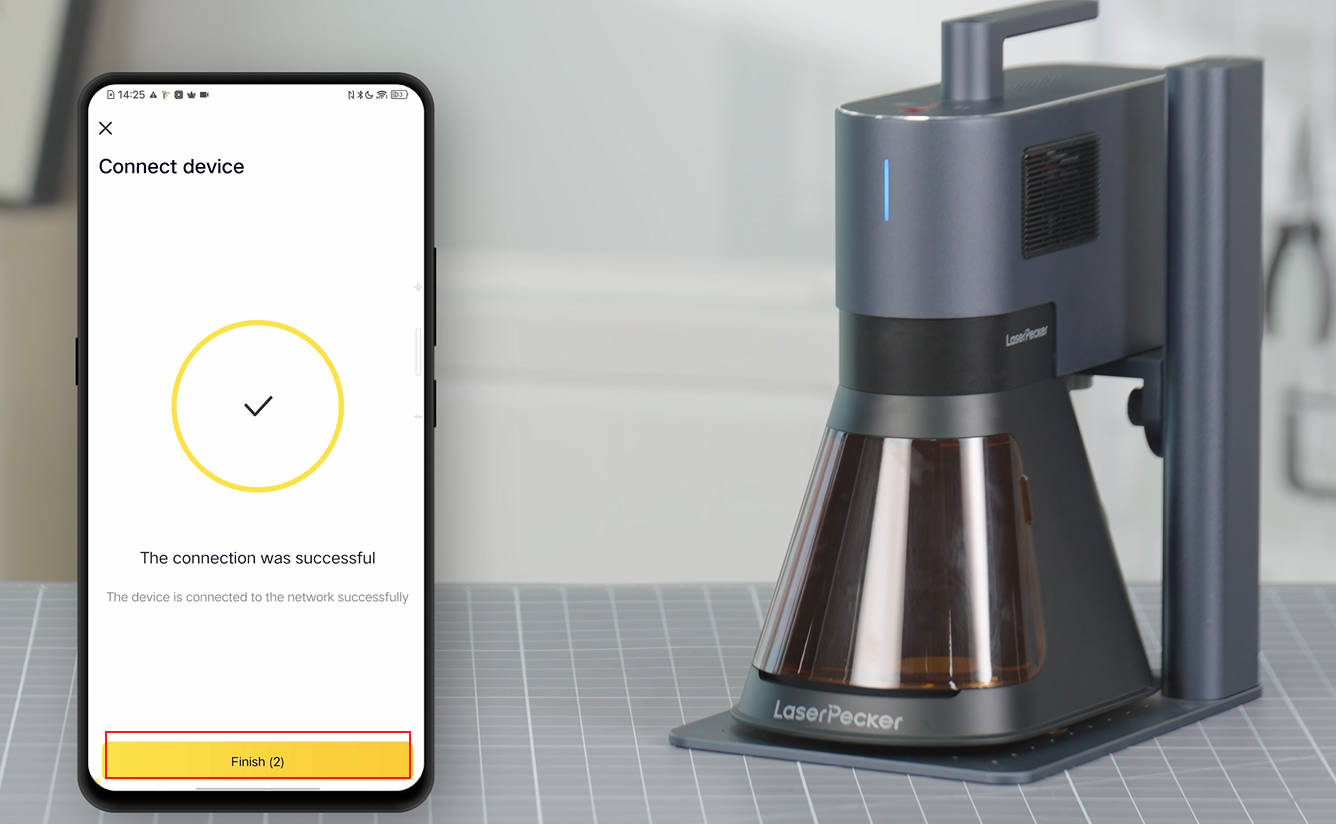

接続が成功すると、レーザー本体のランプが青色に点灯します。

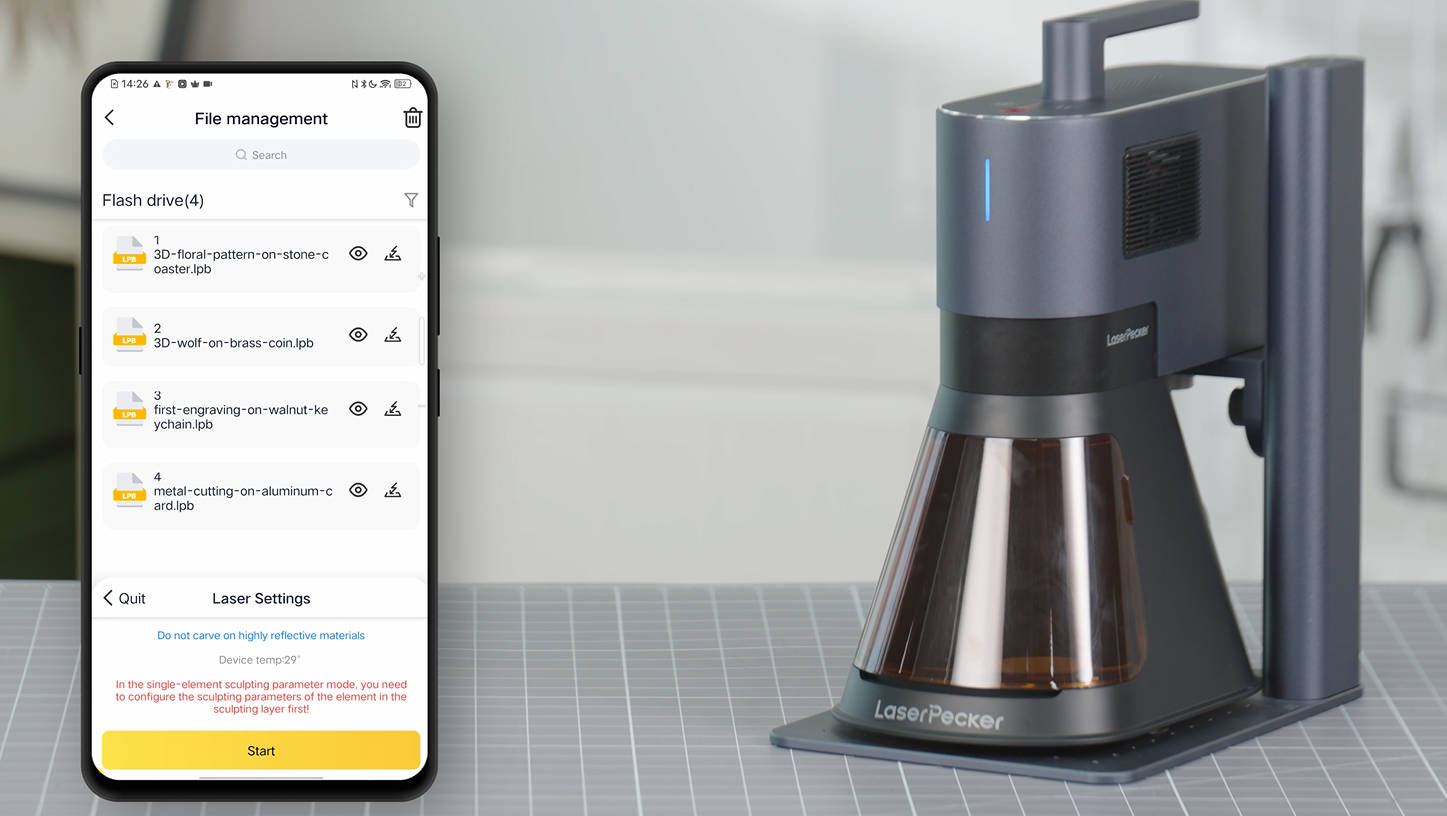

2. USBメモリからプロジェクトをインポートする

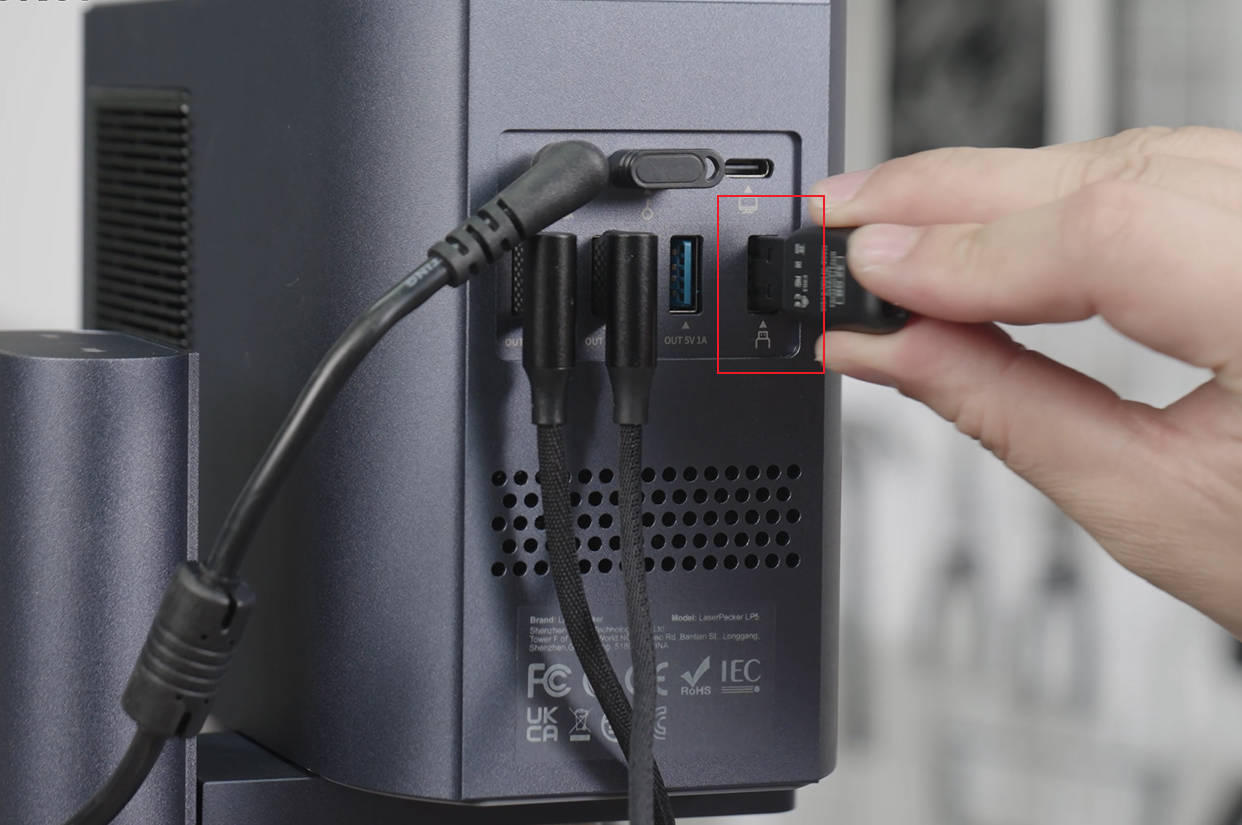

USBメモリを LP5 に接続してください。

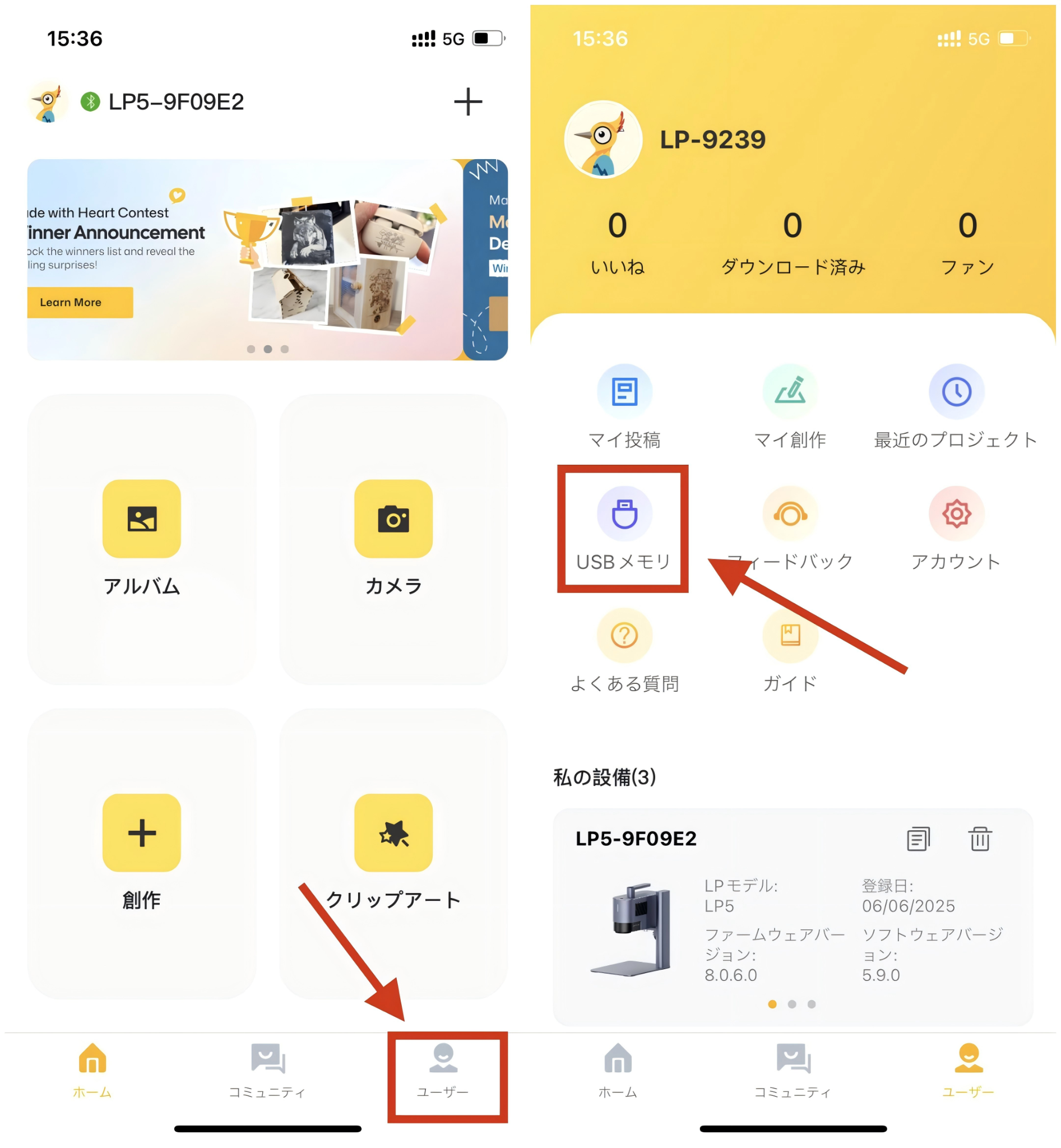

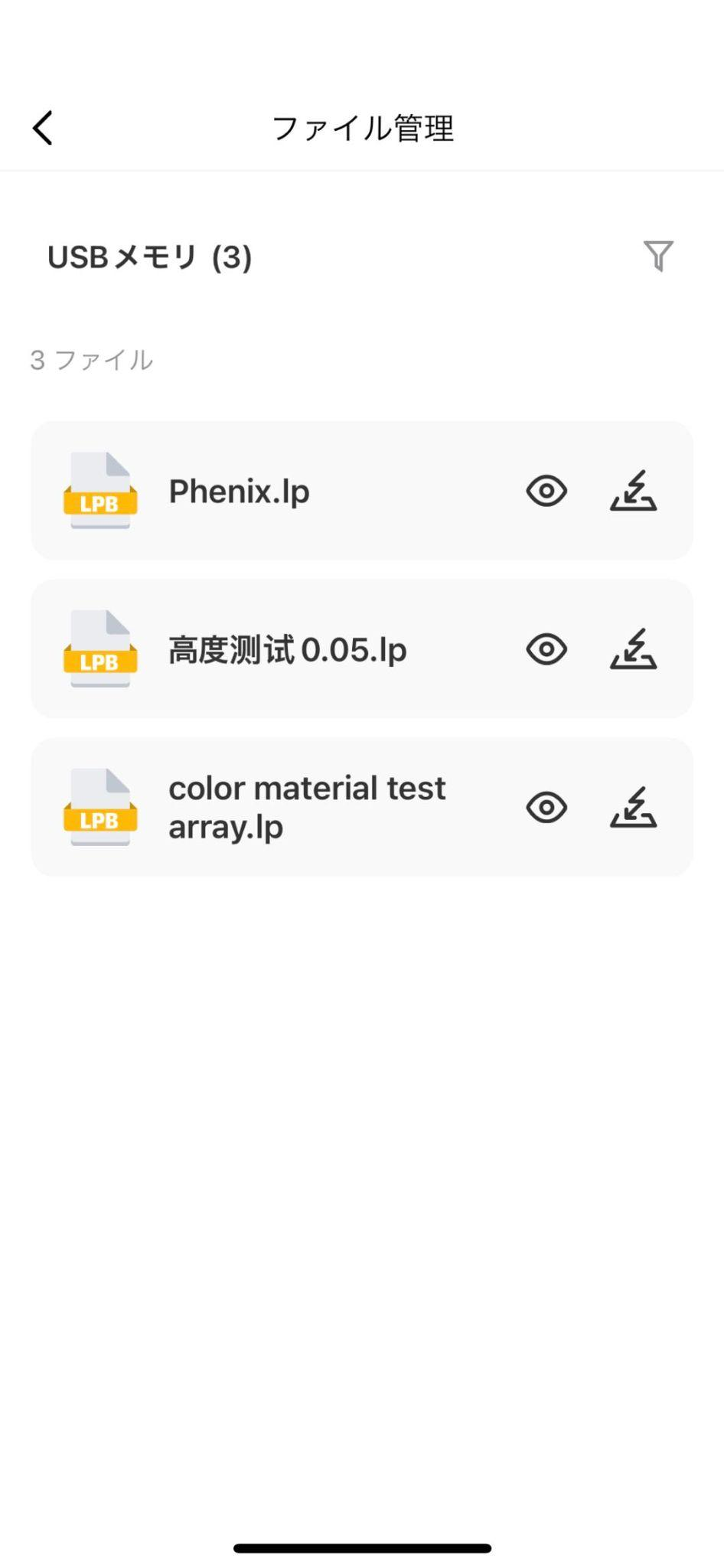

LDS アプリを開き、「USB 内のファイル」を選択してください。
彫刻したいファイルを選択してください。
3. パラメータ設定
パラメータはあらかじめ設定されているため、「次へ」を選択するだけで進められます。
4. 焦点合わせとプレビュー

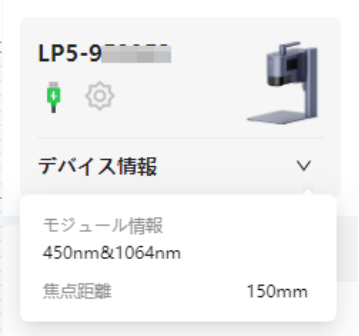

推奨焦点距離は 152 mm（±2 mm）です。

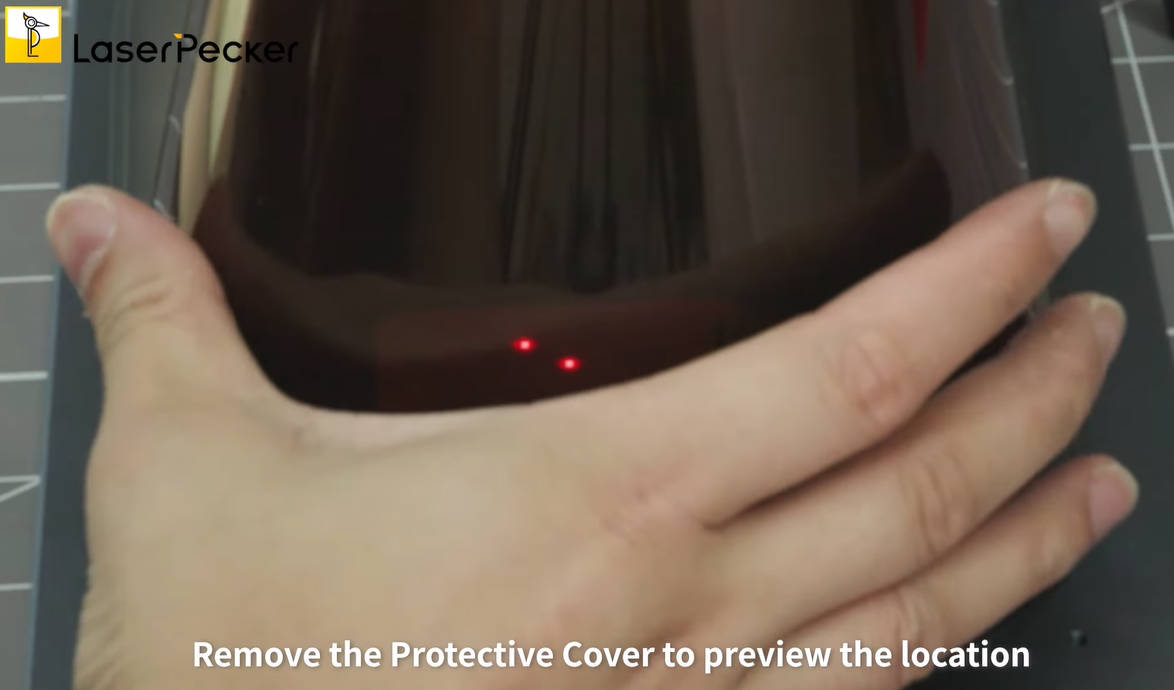

プレビュー中はオレンジ色のフィルターを取り外し、彫刻を開始する前に再度取り付けてください。
5. 彫刻
「開始」を選択して彫刻を始めてください。
6. 最終結果
LaserPecker LP5 取扱説明書
LaserPecker LP5 ユーザーマニュアルの多言語版 PDF ファイルをダウンロードしてください。
| English | LaserPecker LP5 User Manual |
| 日本語 | LaserPecker LP5 取扱説明書 |
LaserPecker LP5 仕様書
| 製品名 | LaserPecker LP5 |
| 寸法 |
レーザー本体：255 x 98 x 183 mm 電動スタンド：198 x 286 x 323 mm 円錐型保護カバー：167 x 231 x 160 mm |
| 重量 |
レーザー本体：3.36 kg 電動スタンド：2.28 kg 円錐型保護カバー：0.38 kg 総重量：6.02 kg |
| レーザー出力およびレーザー光源 |
20W 450nm 青色ダイオードレーザー 20W 1064nm ファイバーレーザー |
| 作業エリア |
120 x 160 mm（楕円形） 100 x 100 mm（正方形） 160 x 300 mm（スライドエクステンション付き） |
| 最大作業速度 | 10000 mm/s |
| レーザースポットサイズ |
0.08 x 0.1 mm（20W ダイオードレーザー） 0.06 x 0.06 mm（20W ファイバーレーザー） |
| プレビューモード | 長方形プレビュー / 輪郭プレビュー / 中心点プレビュー |
| 対応ファイル形式 |
PC ソフトウェア：G-code /JPG /PNG /BMP /SVG /DXF etc. モバイルアプリ：G-code /JPG /PNG /SVG |
| 接続方法 | USB, Wi-Fi |
| 対応OS | iOS 9.0+、Android 7.0+、MacOS 10+、Windows 10+ に対応 LightBurn と互換性あり |
| 入力電源 | DC (24V, 7.5A) AC (100-240V, 50-60Hz) 180W |
| 動作環境温度 | 温度範囲： 10°C ～ 35°C 湿度範囲：10% ～ 95% RH（結露しないこと） |
| 冷却システム | 半導体冷却 + 空冷 |
| 安全認証 | CE /ROHS /FCC /FDA /NCC /KC /UKCA /TELEC /SRRC |
LaserPecker LP5 に関するよくある質問（FAQ）
LaserPecker LP5 はどのようなアクセサリーに対応していますか？
LP5 は以下のアクセサリーに対応しています：
スライドエクステンション：作業エリアを拡大
ロータリーエクステンション：不規則な円筒や直径 1 mm から 145 mm のオブジェクトに対応
空気清浄機、安全カバー、カッティングプレート、パワーパックプラス
LaserPecker LP5 のレーザータイプは何ですか？
LP5 はデュアルレーザー光源を搭載しており、20W ファイバーレーザーと 20W 青色ダイオードレーザーを搭載しています。日常使用するほぼすべての素材に彫刻が可能です。ダイオードレーザーは、木材、暗色アクリル、革、スレート、ガラス、セラミックなどに最適です。ファイバーレーザーは、金属全般（ステンレススチール、アルミニウム、金、銀、鉄、プラチナ）やプラスチックに鮮明に彫刻することができます。
LP5 セットにカメラは含まれていますか？
カメラモジュールは、現在の LP5 セットには含まれていません。カメラモジュールは安全カバーに付属しています。カメラモジュールの機能を使用したい場合は、安全カバーを別途購入する必要があります。
LP5 は金属をどのように加工できますか？金属の切断は可能ですか？
LP5 は、深彫り彫刻、3D グレースケール彫刻、さらには金属切断も可能です。1mm の真鍮、1mm のステンレススチール、1mm のアルミニウムシート、1mm のチタンシートを切断できます。
LP5 と LP4 の違いは何ですか？
LP5
ほぼすべての素材に対応し、最も効率的で強力な彫刻性能：LP5 は 20W ファイバーレーザーと 20W ダイオードレーザーを搭載し、最大速度 10000mm/s を実現します。彫刻エリアは 120mm x 160mm（基本）または 160mm x 300mm（スライドエクステンション使用時）です。 20W の高出力により、コントラストの高いマーキング、3D グレースケール彫刻、そして極めて精密な金属切断が可能です。
LP4
LP4 は、450nm ダイオードレーザーと 1064nm 赤外線レーザーを組み合わせたデュアルレーザーシステムを採用しています。最大速度は 4000mm/s、彫刻エリアは 160mm x 120mm（基本）または 160mm x 300mm（スライドエクステンション付き使用時）です。
LaserPecker LP5 はどのソフトウェアを使用しますか？
LaserPecker LP5 は、LaserPecker Design Space (LDS) アプリ/ソフトウェアおよび LightBurn に対応しています。
LP5 に搭載されている2つのレーザー光源のパルス幅はどのくらいですか？
LP5 は異なるパルス特性を持つ2つのレーザー光源を搭載しています：
1064nm ファイバーレーザー：パルス波レーザーで、パルス幅は 80～110ns です。450nm 青色ダイオードレーザー：連続波レーザーであるため、パルス幅はありません。
