LP5とロータリーエクステンションを併用する方法

このガイドでは、LaserPecker LP5とロータリーエクステンションを併用する手順を、順を追って説明します。

1. ロータリーエクステンションの概要

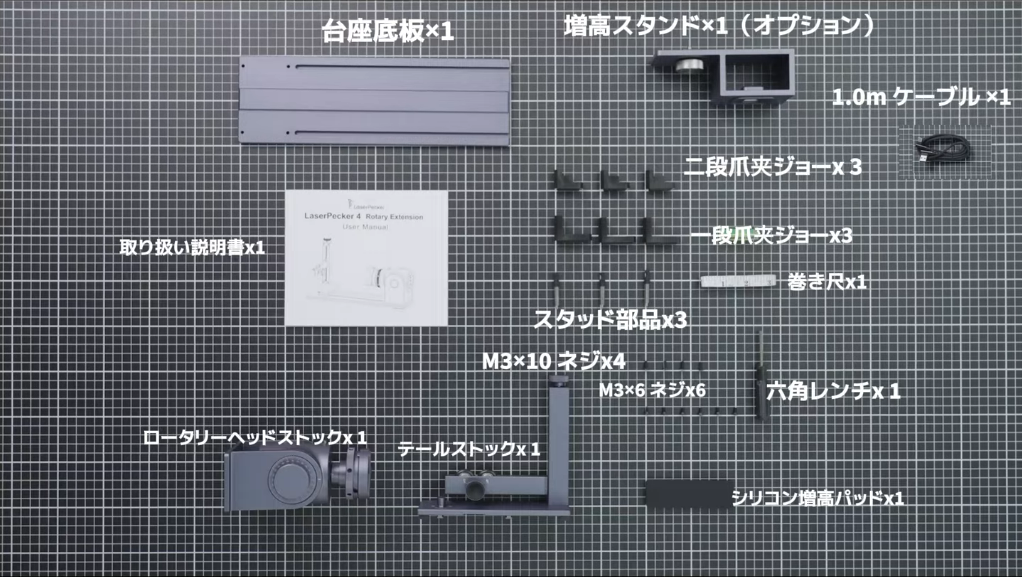

パッケージ内容

ロータリーエクステンションのパッケージにすべての部品が含まれていることを確認してください。 不足している場合は、 アフターセールスサポート までお問い合わせください。

組み立て

詳細な組み立て方法については、 ロータリーエクステンションユーザーマニュアル、 YouTubeチュートリアル、 または こちらのチュートリアル記事 をご参照ください。

ポート・ボタン・ノブ

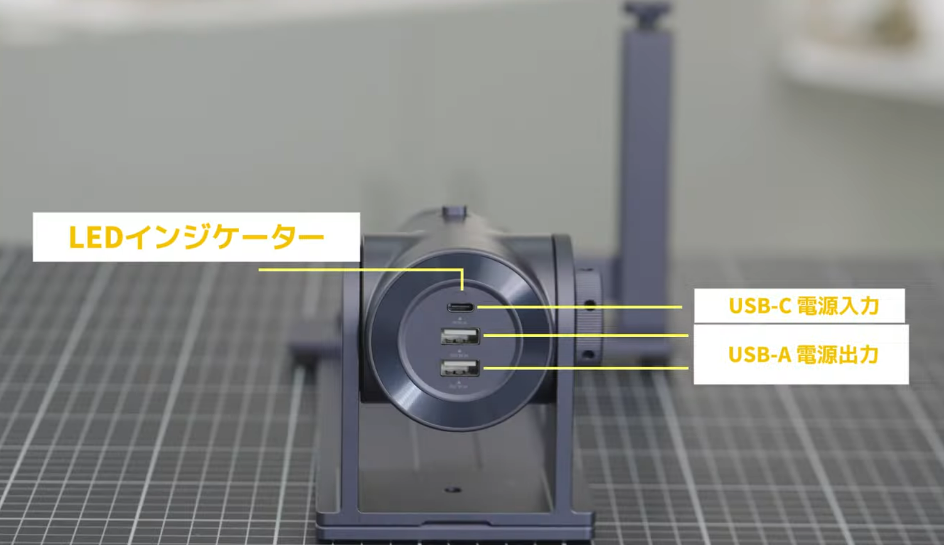

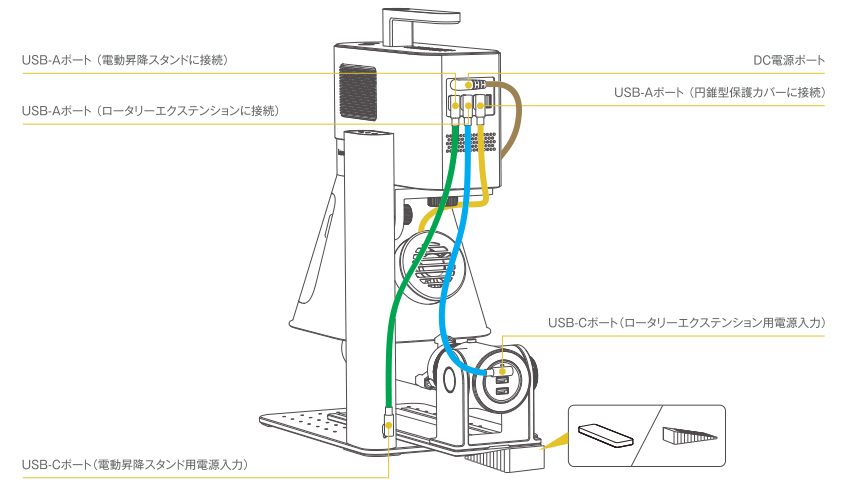

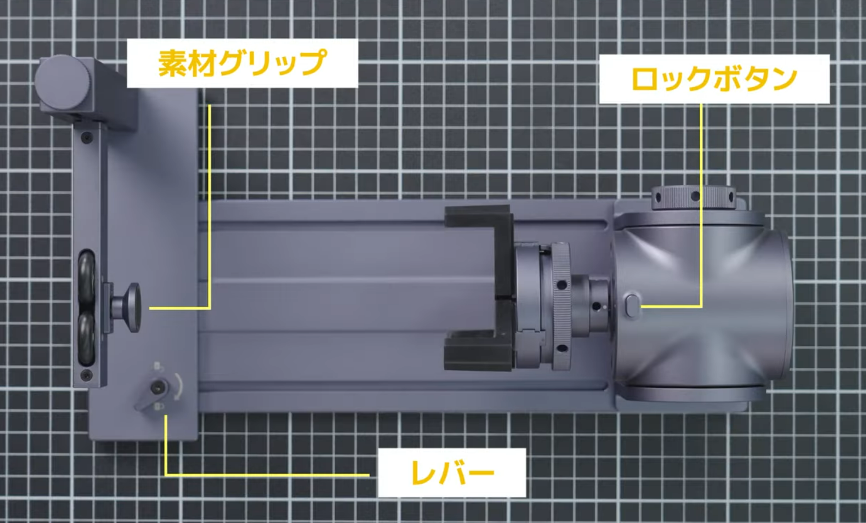

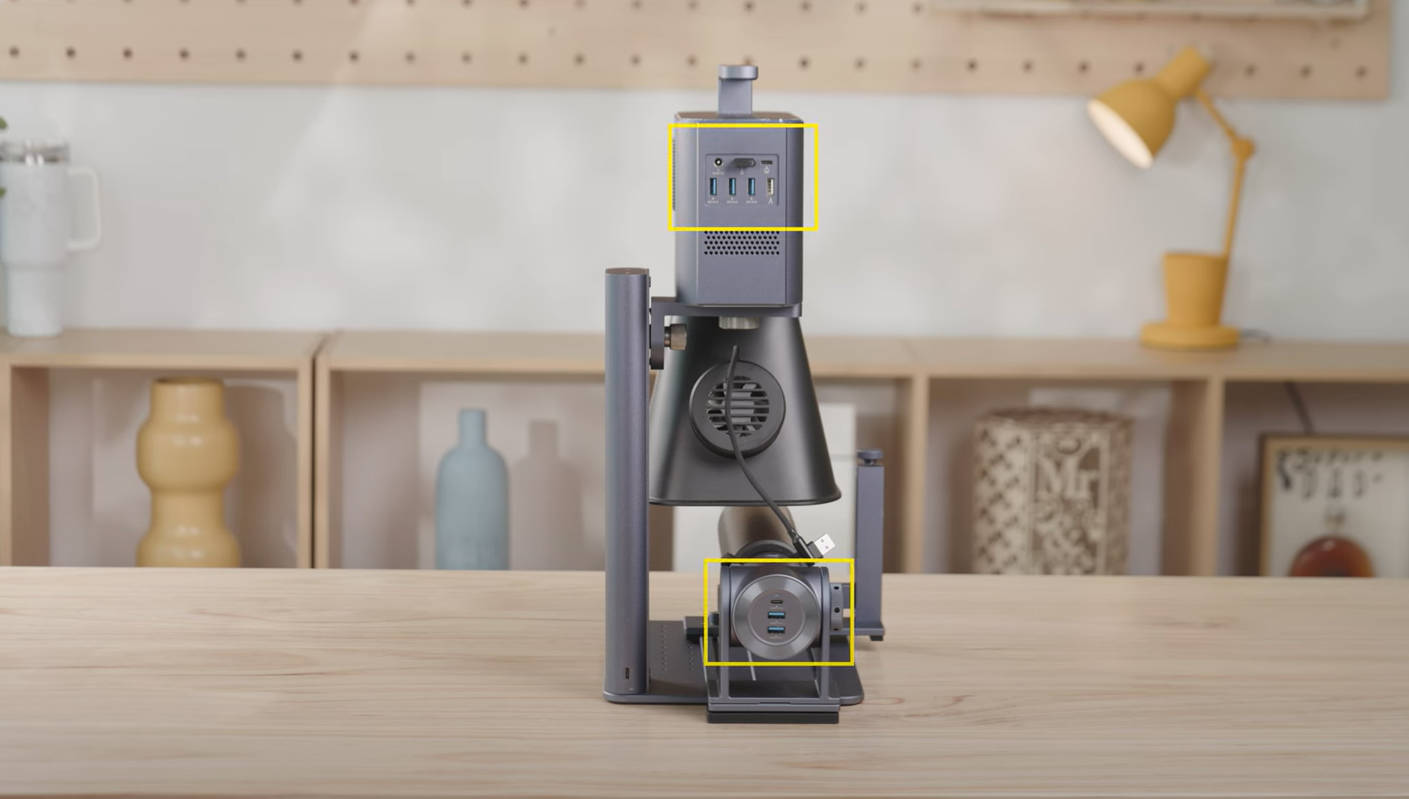

以下の図は、ロータリーエクステンションを使用する際に必要なポートやボタン、ノブの位置を示しています。

取り付け

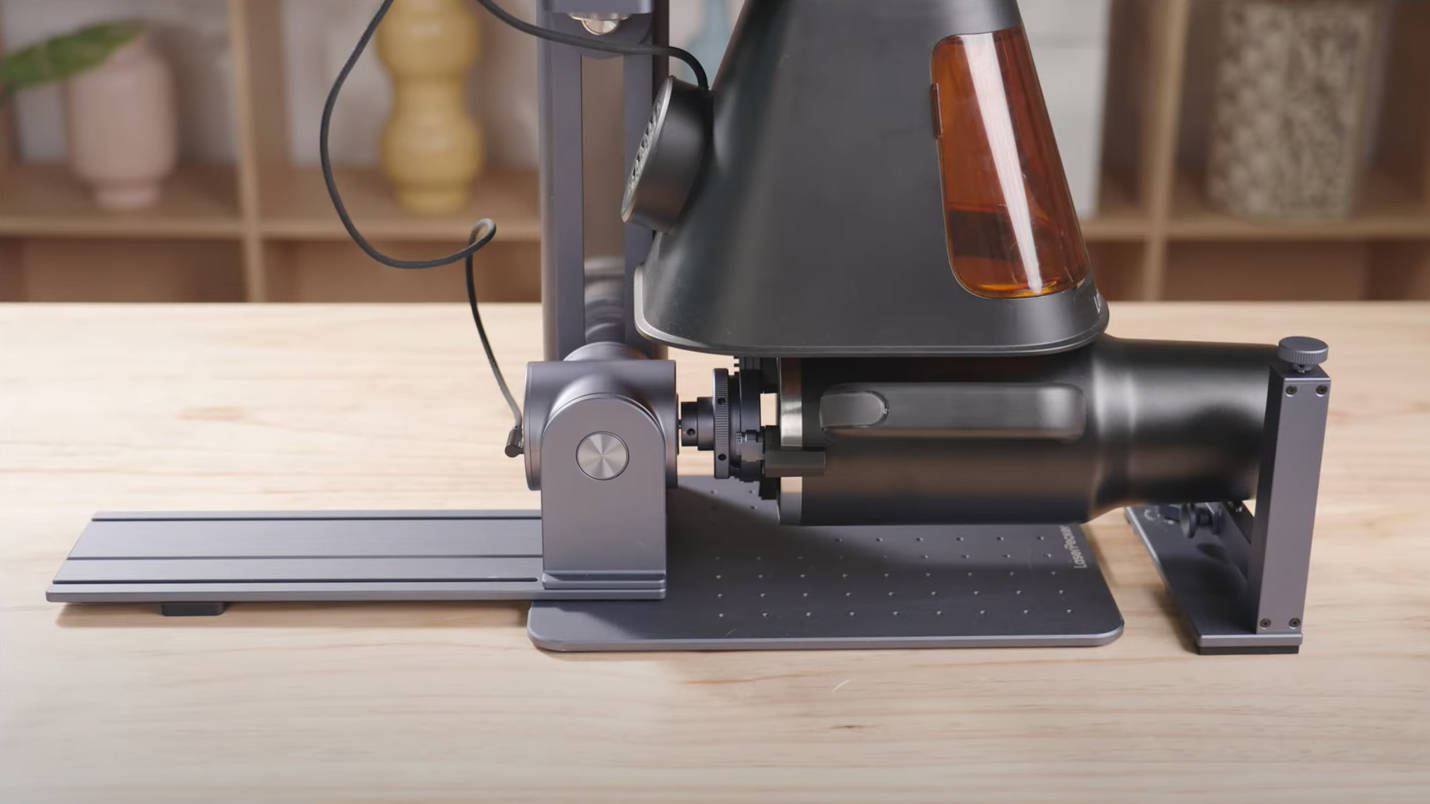

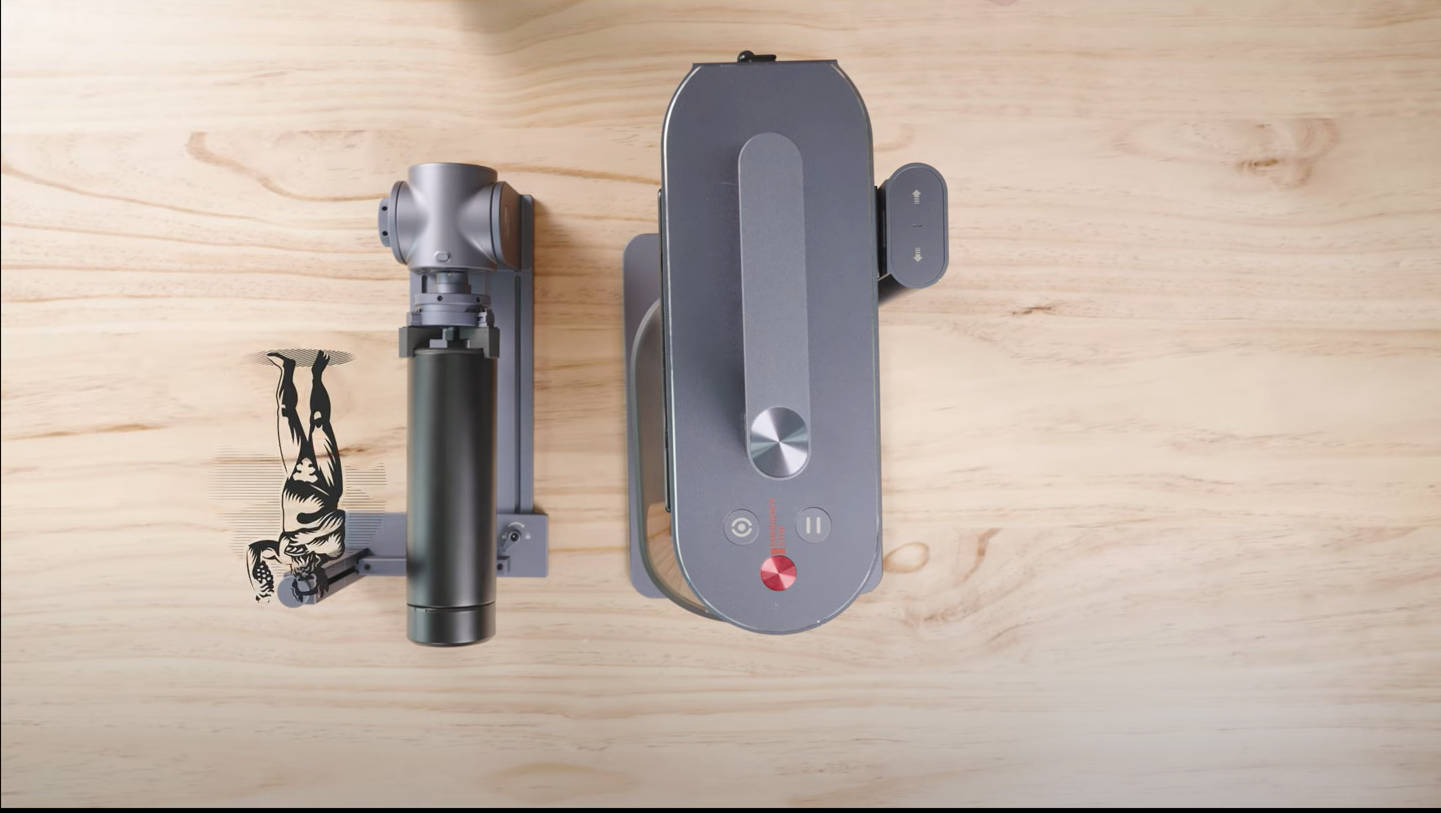

ロータリーエクステンションとLP5が正しく配置されていることを確認してください。

ケーブル接続

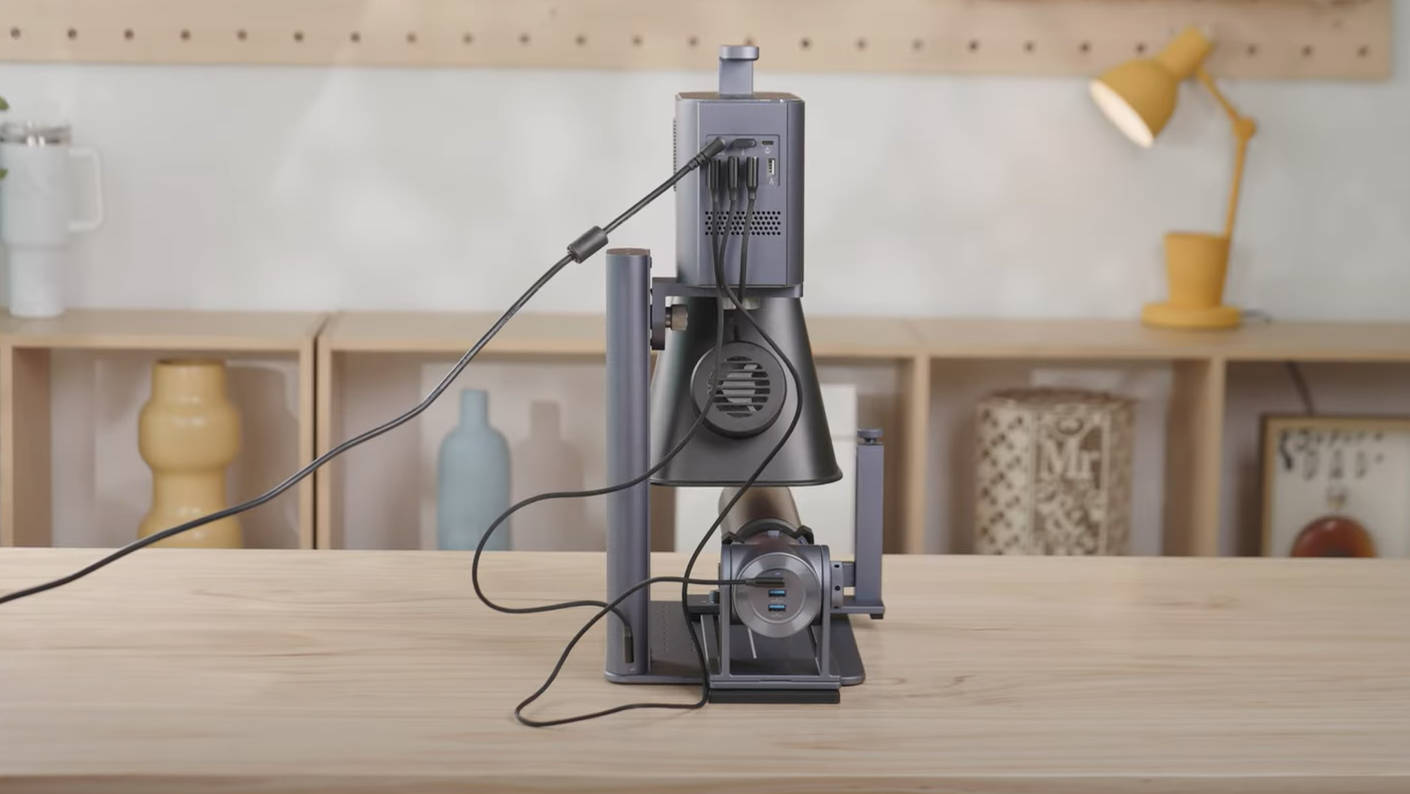

付属のケーブルを使用して、ロータリーエクステンションをLP5に接続します。

2. LP5とロータリーエクステンションで彫刻を開始する

このセクションでは、LP5とロータリーエクステンションを使用して最初の彫刻を行う手順を説明します。

ステップ1：デザインを準備する

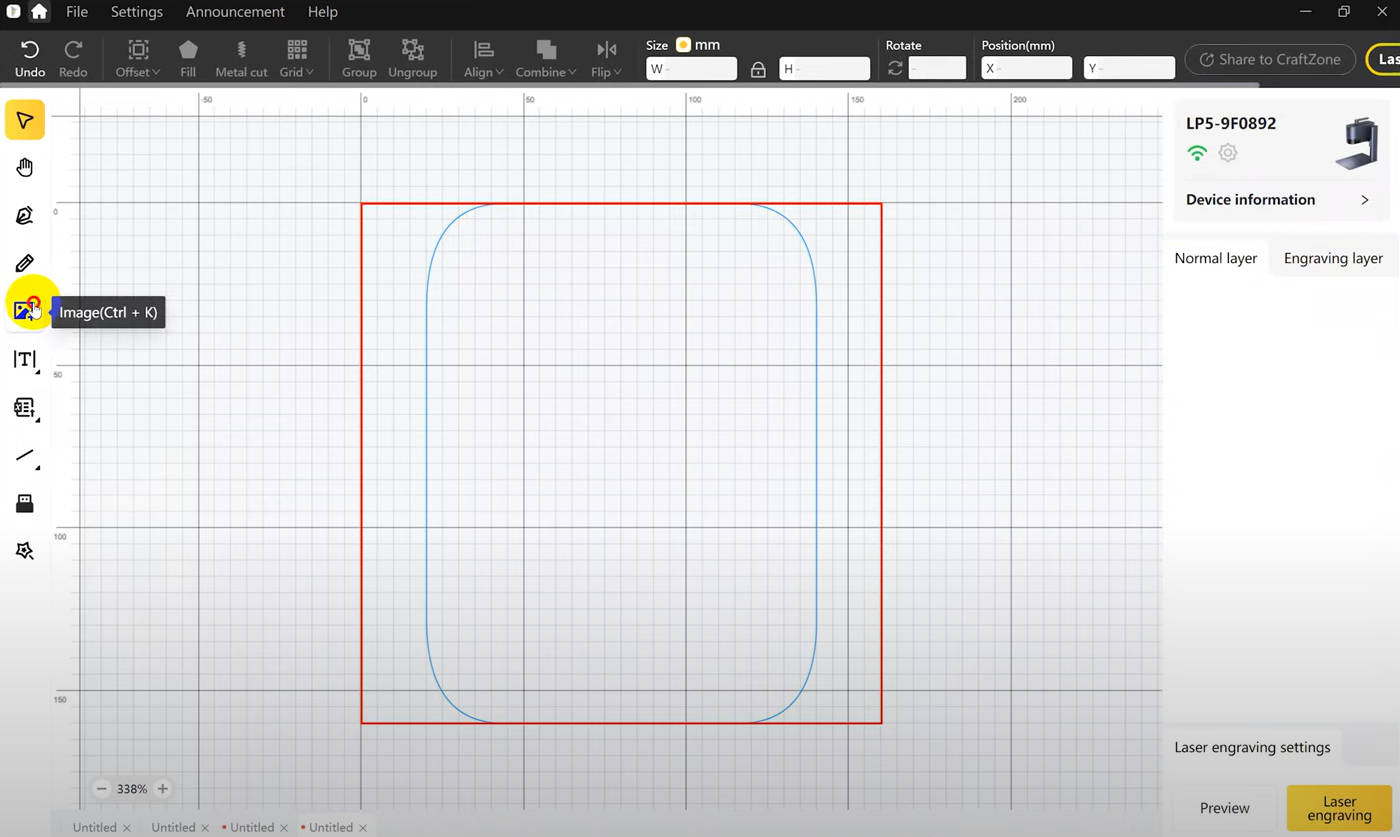

デザインを準備し、LaserPecker Design Space（LDS）にインポートします。

ステップ2：ロータリーエクステンションを有効にする

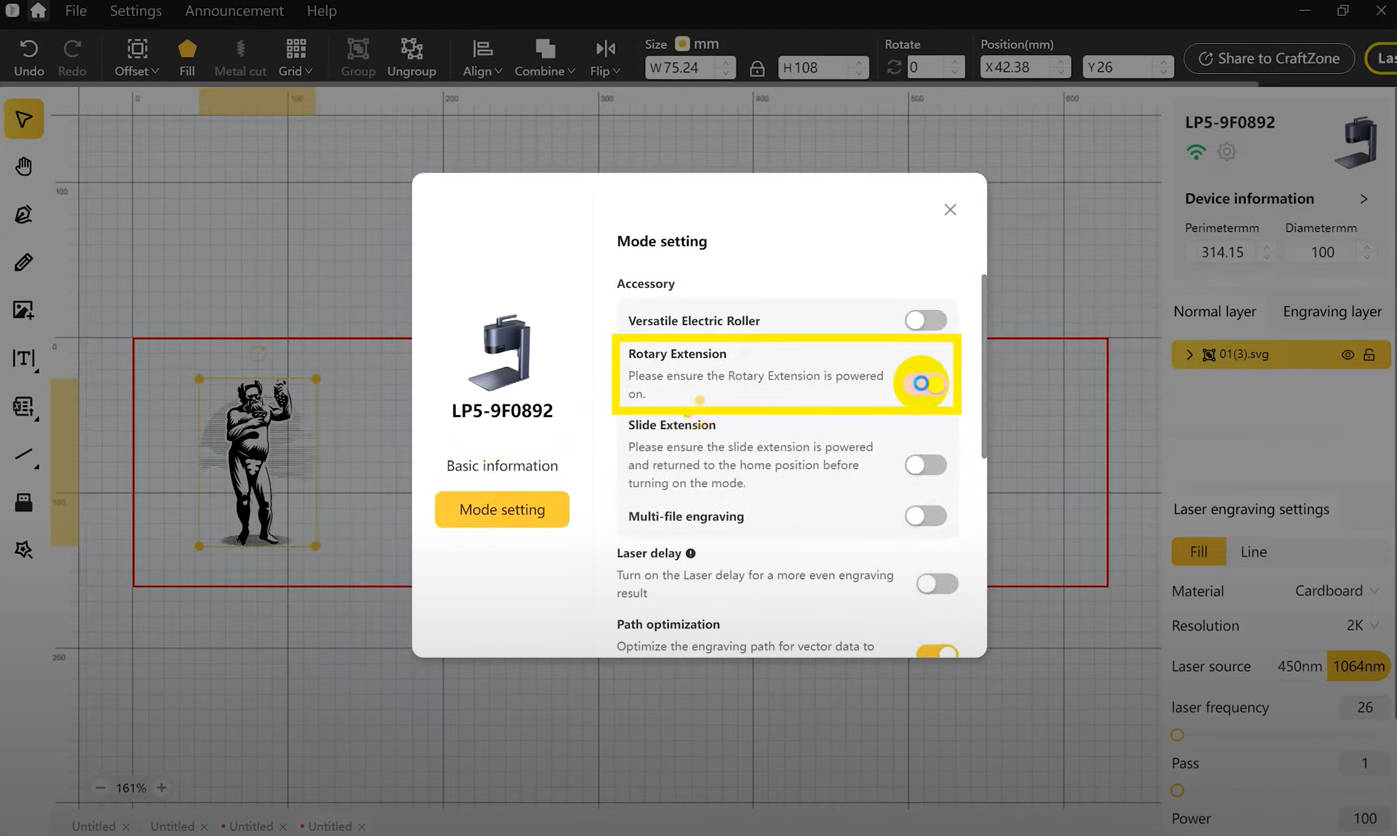

「モード設定」画面で「ロータリーエクステンション」をオンにします。

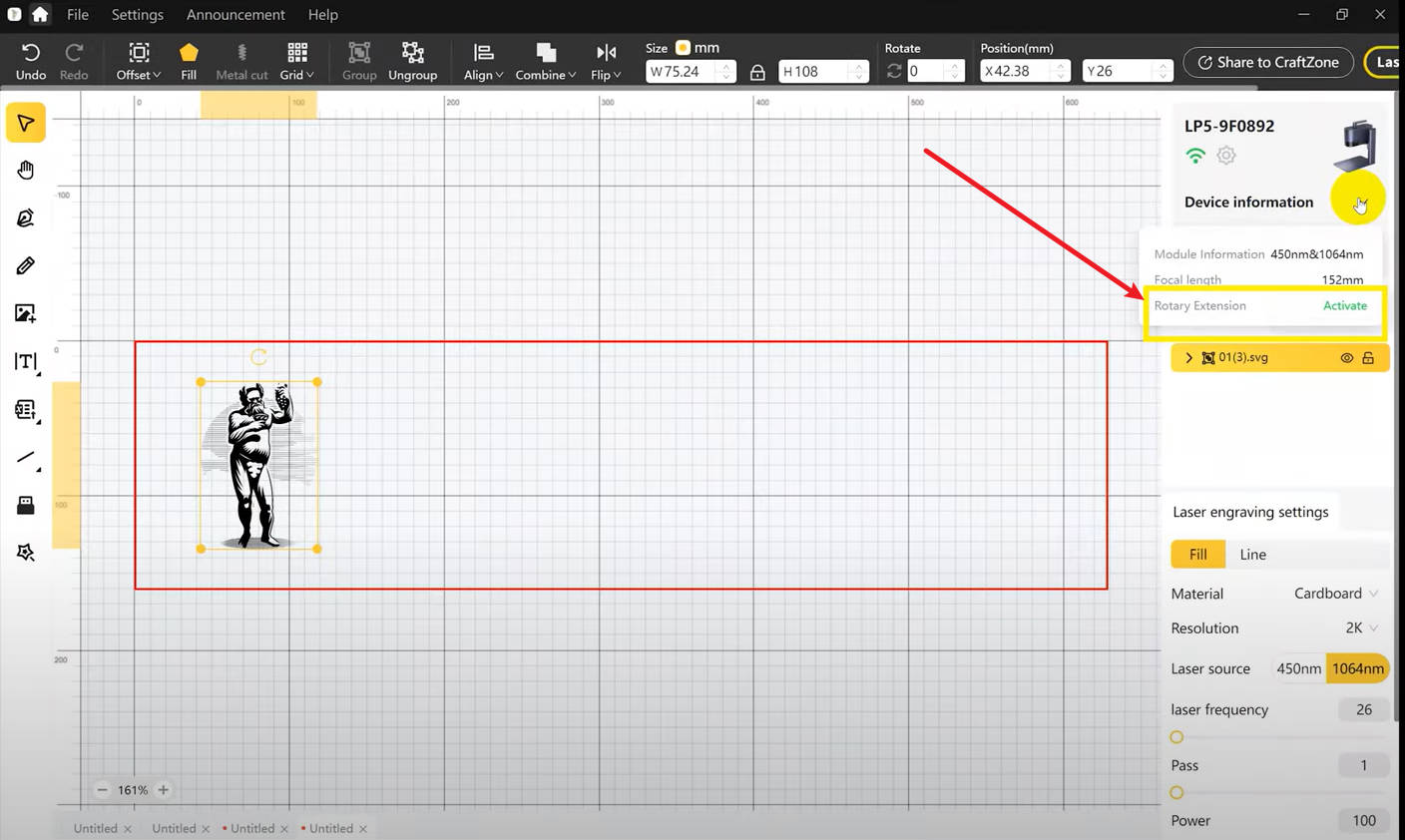

LDSの「デバイス情報」で設定が適用されていることを確認してください。

ステップ3：直径を測定して入力する

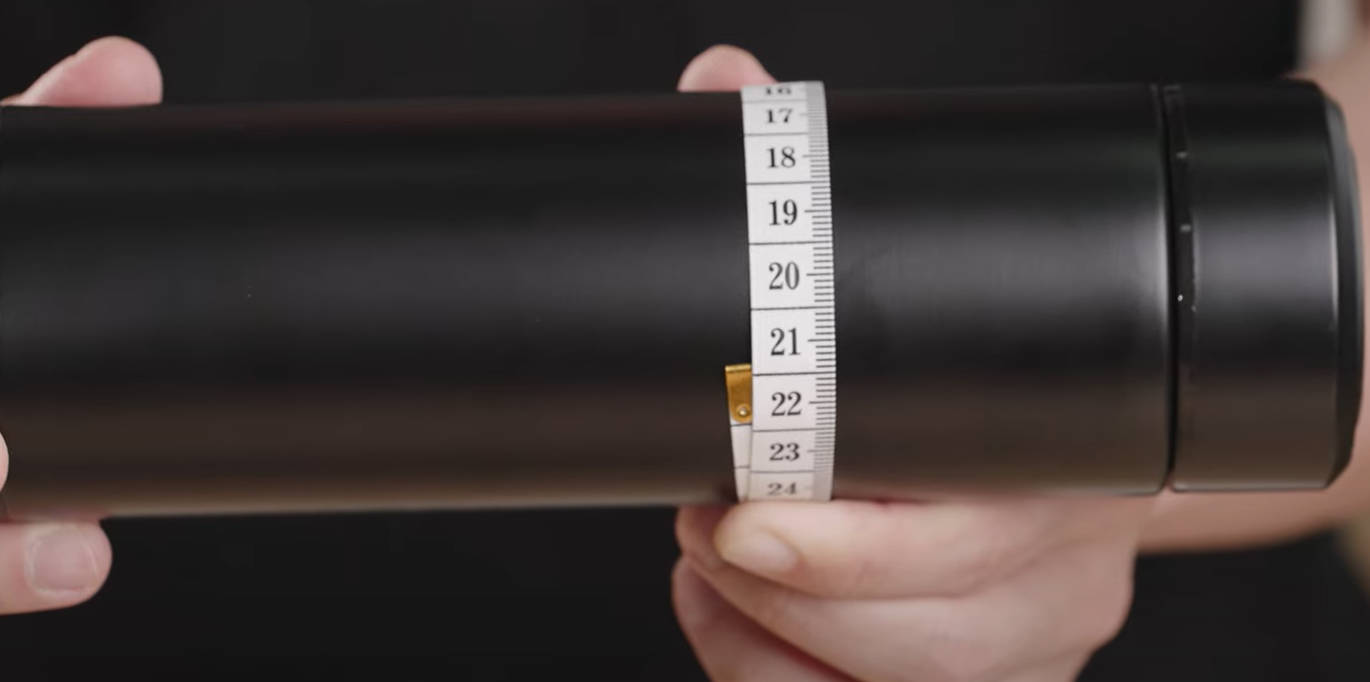

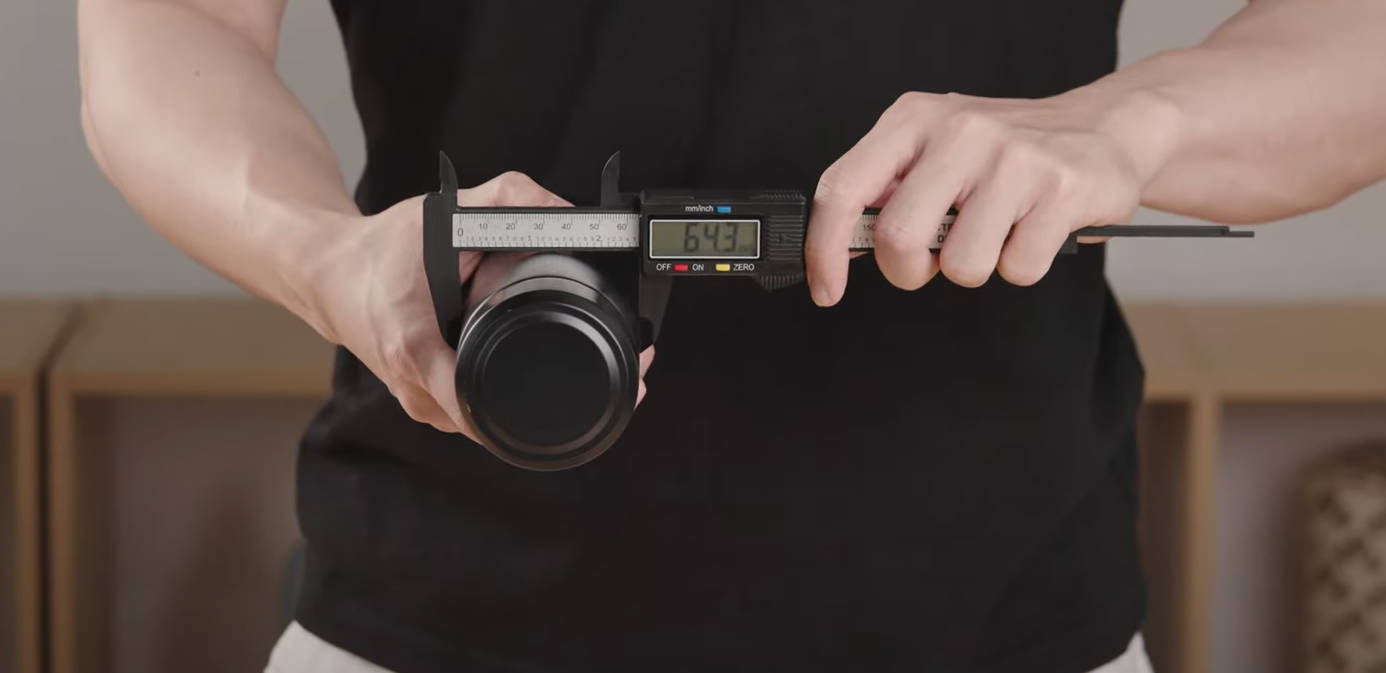

対象物の直径をノギスまたはメジャーで測定します。

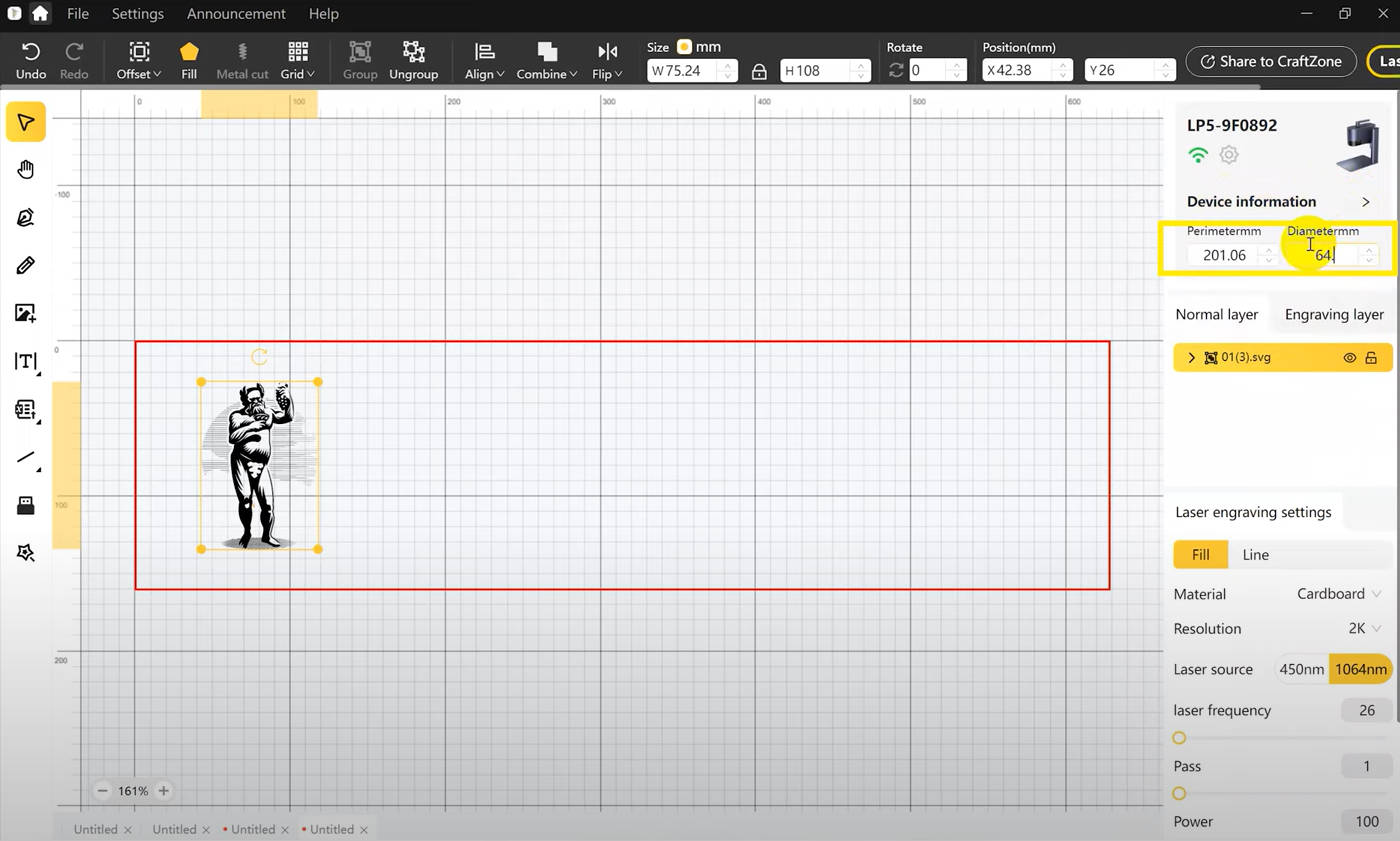

測定した直径をロータリーエクステンション設定に入力してください。

ステップ4：デザイン位置を調整する

デザインの位置と向きを調整し、対象物に合わせます。

ステップ5：プレビュー

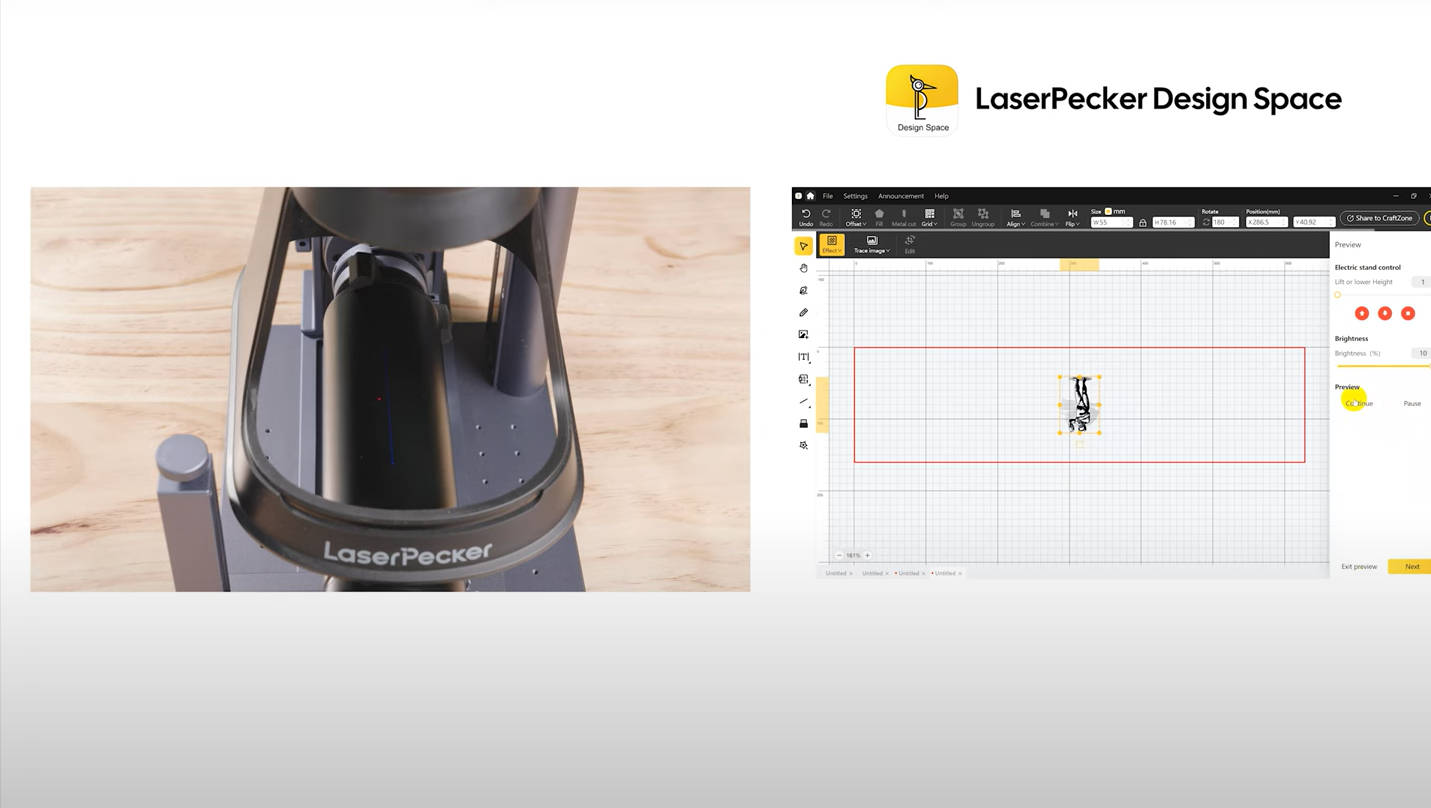

「次へ」をクリックしてロータリーエクステンションを回転させ、彫刻範囲をプレビューします。

ステップ6：彫刻を開始する

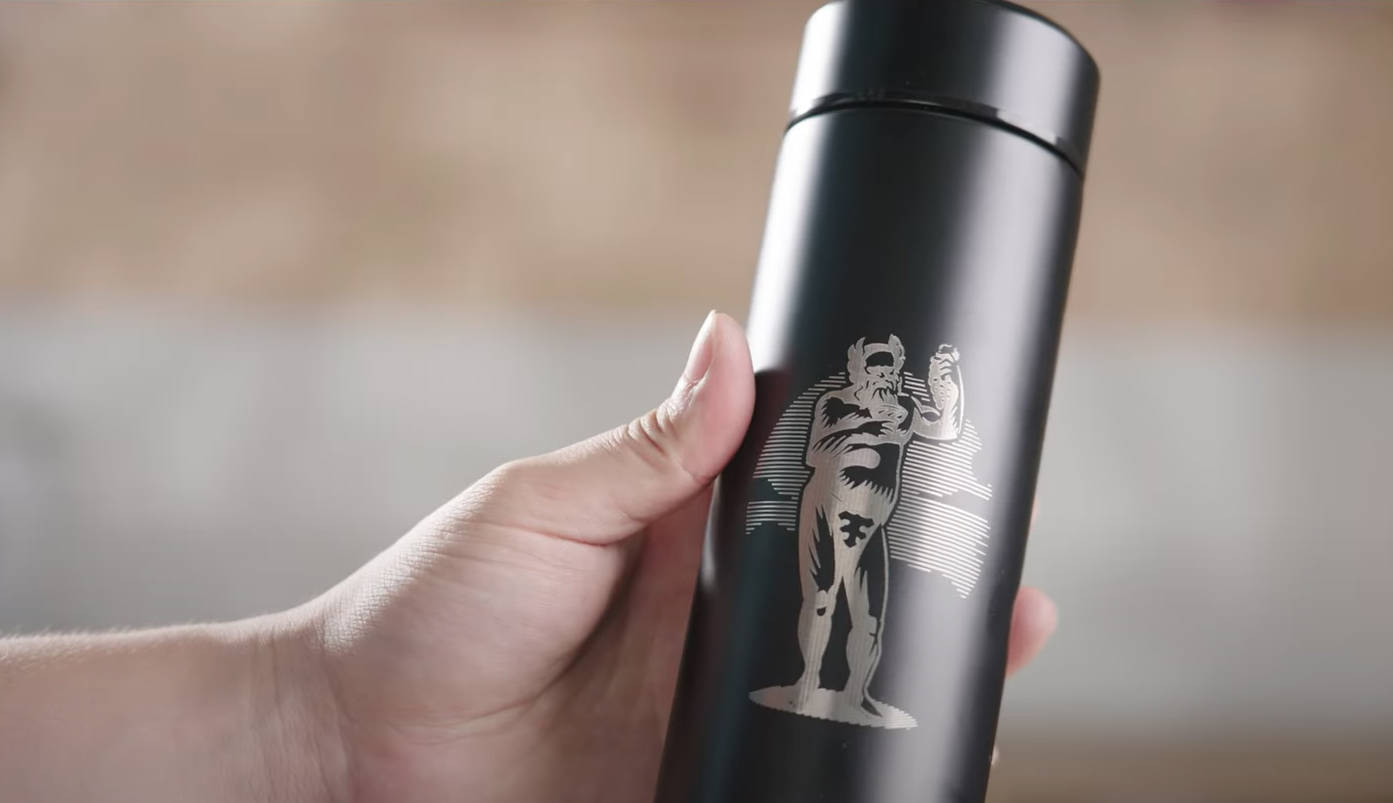

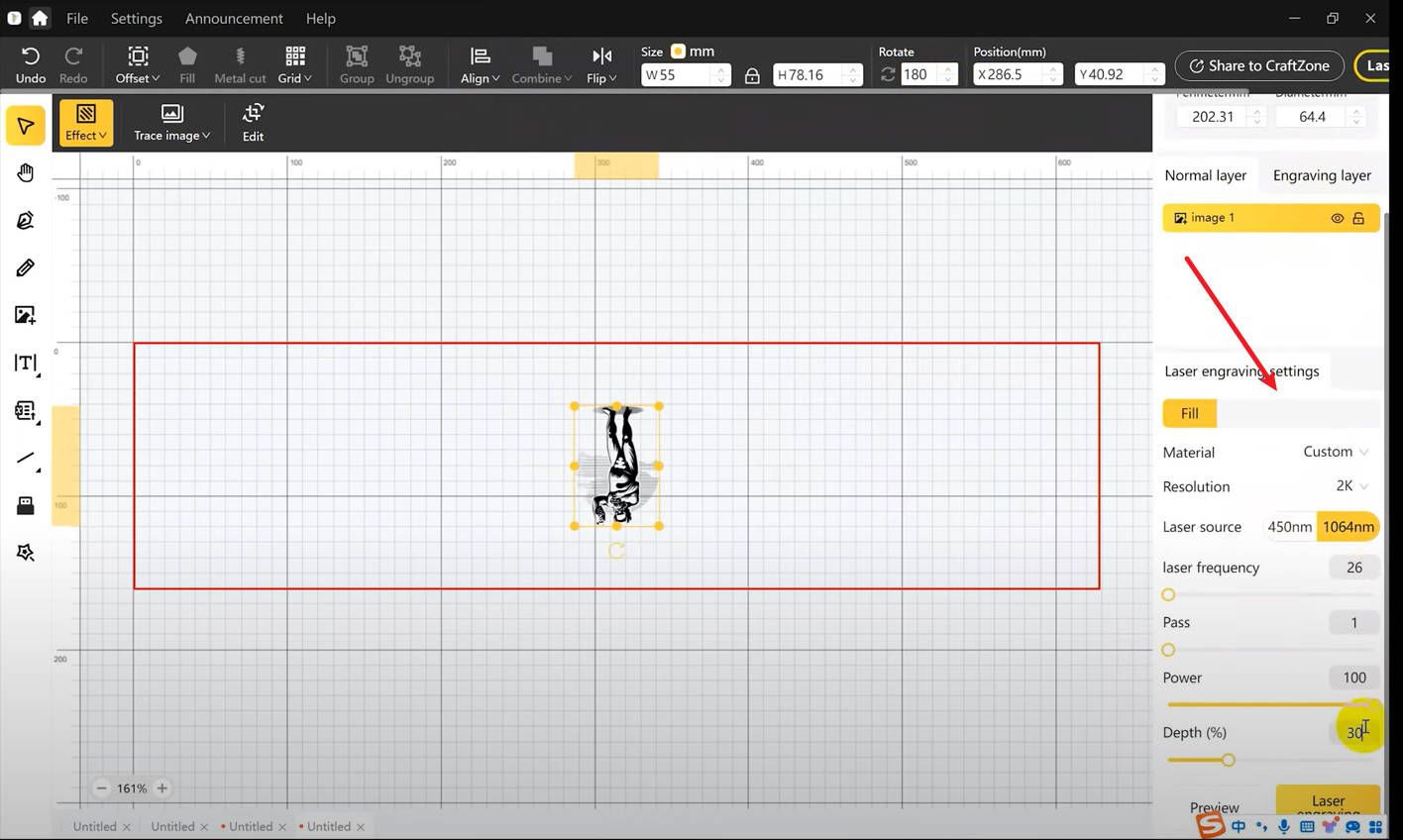

彫刻パラメータを設定し、彫刻を開始します。

ヒント：逆彫り

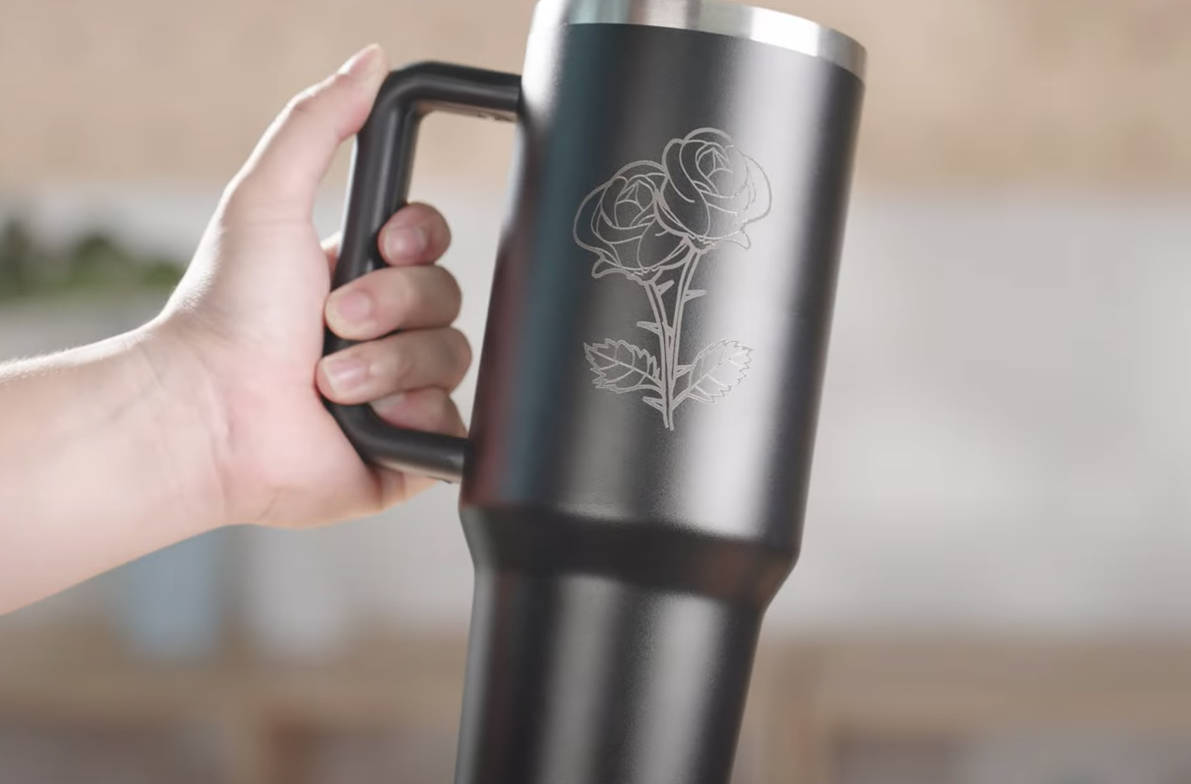

取っ手付きの物体には、より良い仕上がりのために 逆彫り を使用することをおすすめします。
