本記事では、レーザー彫刻の基本原理と、ダイナミックレーザーパワーおよび「ディザリング」技術を用いたグレースケール変換のシミュレーション方法について紹介します。LaserPecker Design Spaceソフトウェアでは、このディザリング技術を利用して、カラートランジションのある画像を処理することができます。
レーザー彫刻は、高密度エネルギーのレーザービームを素材の表面に照射し、素材を瞬間的に加熱、溶融、気化、またはアブレーションさせることで、彫刻効果を実現する加工方法です。レーザー彫刻後、現れる背景色は素材表面の色とは異なります。この彫刻効果は一般的に塗りつぶし彫刻と呼ばれたり、「白黒」彫刻効果と表現されたりします。
ただし、彫刻対象の画像自体に色やグレースケールの変化が含まれている場合、彫刻時に色のグラデーション効果をどのように実現すればよいでしょうか？
レーザー彫刻は通常、直接色付きの彫刻を生成することはできませんが、以下の2つの方法を使って、色の深さとカラートランジションを効果的にシミュレートできます。

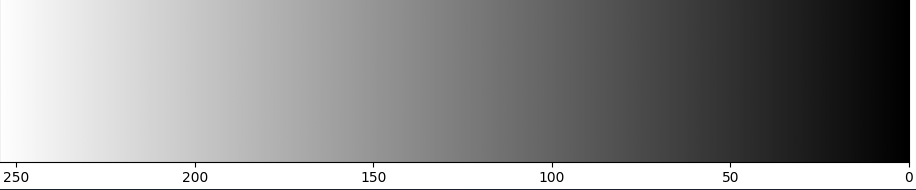

- ダイナミックレーザーパワー：レーザー出力は彫刻の深さに影響します。彫刻プロセス中にレーザー出力を動的に調整することで、彫刻の深さは画像のグレースケール値に対応します。暗い部分は出力が高く（より深く彫刻）、明るい部分は出力が低い（より浅く彫刻）ことで、自然なグレースケール変換を作り出します。これは、黒と白の顔料をさまざまな比率で混ぜて異なるグレーの色合いを出すのと似ています。
- ディザリング： これは、画像をピクセル化されたパターンに変換する技術で、暗い部分では点の密度を高くし、明るい部分では点の密度を低くします。白と黒の点しか使用しないにもかかわらず、豊かな陰影とコントラストを表現でき、カラートランジションに似た視覚効果を生み出します。レーザー彫刻では、この技術を使用してグレースケール変換を再現できます。
注目すべき点として、LaserPecker Design Spaceソフトウェアは、カラートランジションを含む画像処理にディザリングを適用することをサポートしています。
1. ディザリングの動作原理
本章では、ディザリング技術の原理、代表的なディザリングアルゴリズム、およびそれらの適用シナリオについて紹介します。 その後、LaserPecker Design Spaceで使用されているディザリングアルゴリズムと、この効果を実現するプロセスについてまとめます。

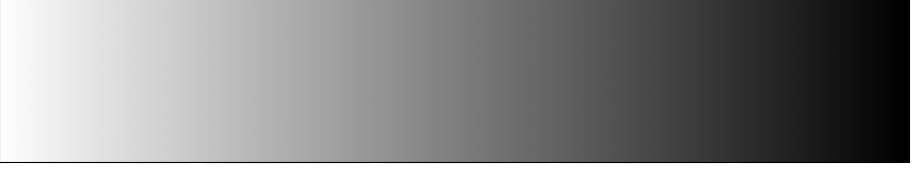

ディザリングは、画像処理アルゴリズムの一つで、初期のコンピュータグラフィックスに利用され始めました。1980年代には、多くのコンピューター画面やプリンターが白黒または限られた範囲の色（2色、4色、16色など）しか表示できず、実際の画像が持つ豊かな色を再現することは不可能でした。色の数が限られているため、画像には目立つ色のブロックや縞模様（「カラーバンド」として知られる）が現れ、不自然に見えていました。たとえば、カラー画像を白黒に減色すると、下の画像のようになります。

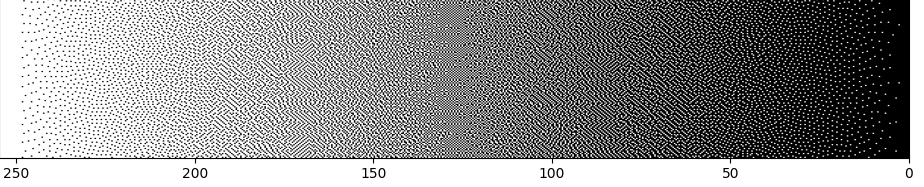

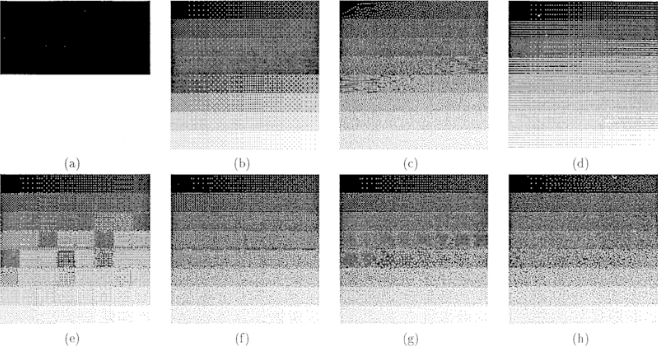

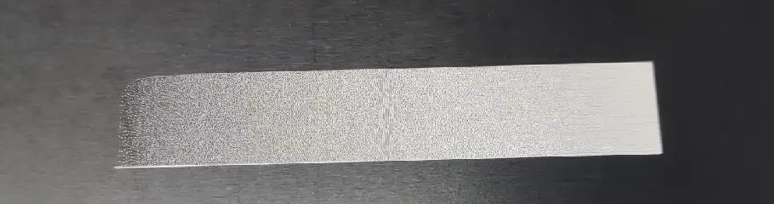

この問題を解決するために、ディザリング技術が開発されました。これは、さまざまな色の点（白黒の点など）を画像内に規則的に配置することで、ある程度の距離から見たときに「混色」ような視覚効果を生み出すものです。ディザリングの核心的な考え方は、点の配置と密度の変化によってグレースケール変換をシミュレートし、視覚的なカラートランジション効果を実現することです。下の画像は、ドット密度の変化を通じてディザリングがグレースケール変換をどのようにシミュレートするかを示しています。
代表的なディザリングアルゴリズムには、以下のようなものがあります。
| 配列 | シエラ |
| 配列ディザリングは、アイコン、ロゴ、シンプルなイラストなど、均一な色領域や強いコントラストを持つ画像に適しています。規則的な格子パターンを生成するため、繊細なグラデーションや細かいディテールを必要とする画像には適していません。 | シエラディザリングは、画像のディテールを保持する必要がある画像、特にコントラストが高い画像やグレースケール画像に適しています。ディテールが少ない画像では、目に見えるノイズが発生することがあります。 |
| アトキンソン | ジャービス |
| アトキンソンディザリングは、高コントラストと単純な構造を必要とする画像、特にシンプルなグラフィック、白黒イラスト、または高コントラスト画像に適しています。複雑なカラートランジションや、豊かなディテールを持つ画像の処理にはあまり適していません。 | ジャービスディザリングは、高い色の忠実度とディテールの保持が必要な画像、特にグレースケール画像や目立つ色の階調を持つ画像に適しています。画像のグラデーション領域で自然な効果を生み出し、目立つ格子パターンを生成しません。 |
| スタッキー | フロイド |
| スタッキーディザリングは、画像のディテールを保持し、ぼやけを軽減し、グレースケールの階調をより自然に再現するのに役立ちます。色のブロックや急激な変化を避けるため、写真のような繊細な画像を処理するのに特に適しており、より滑らかでリアルな彫刻結果が得られます。 | フロイドディザリングは、単純なディテールや複雑でない階調を持つ画像によく機能しますが、複雑なディテールが多い画像には理想的ではありません。画像に微妙な波状パターンを作成する可能性があるためです。 |

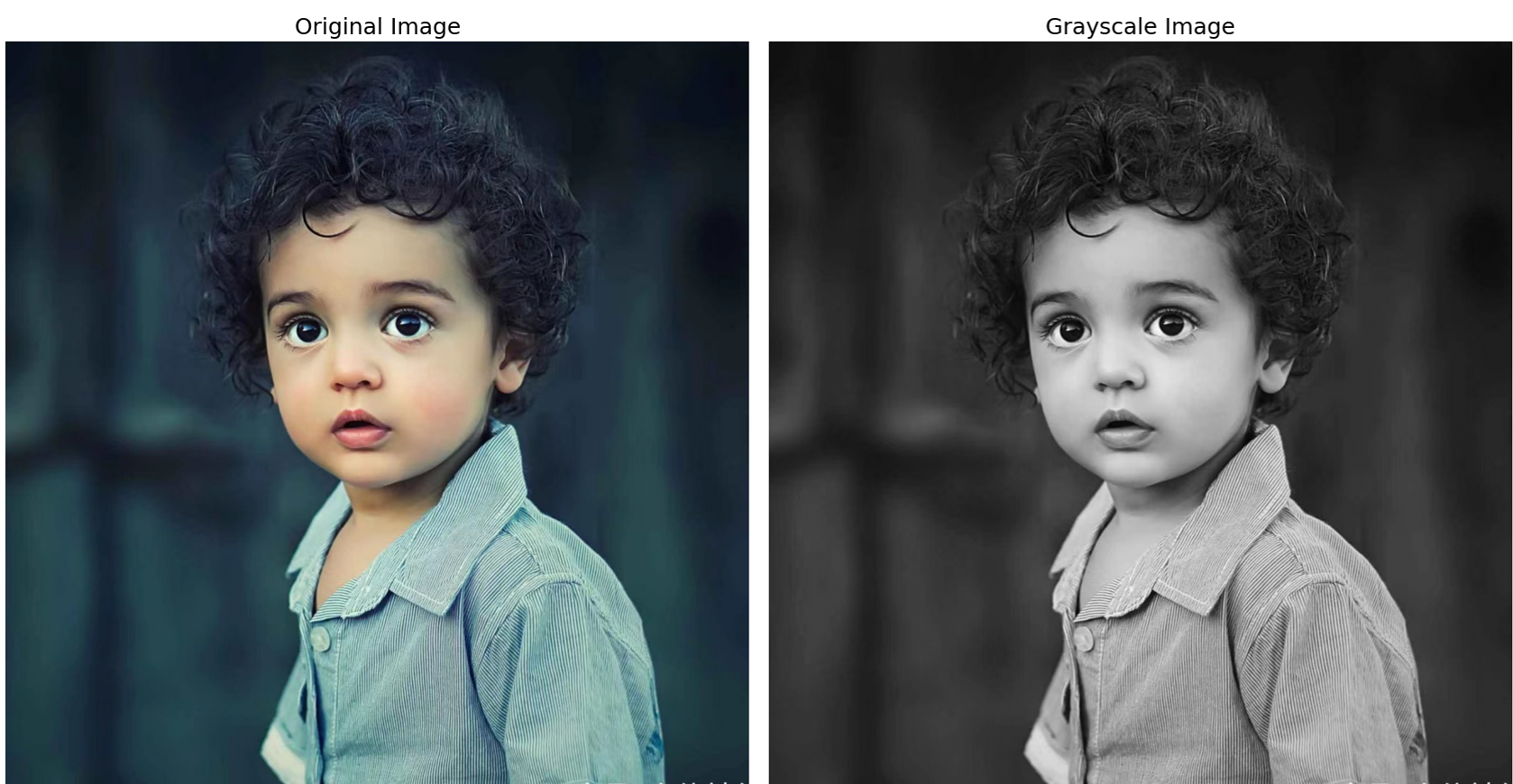

LaserPecker Design Spaceにおけるディザリング効果は、幅広い画像タイプで汎用性と信頼性を発揮するスタッキーアルゴリズムを採用しています。ソフトウェアはまずカラー画像をグレースケール画像に変換します。変換された画像は、最も暗い黒、最も明るい白、そしてその中間のさまざまな濃淡を含むピクセルで構成されます。スタッキーディザリングアルゴリズムは、グレースケール変換が滑らかで一貫していることを保証し、非常に幅広い画像に理想的です。
スタッキーが他のディザリングアルゴリズムよりも好まれる理由は、単純な画像と非常に詳細な画像の両方で高品質な結果を生成できる能力にあります。デザインが単純なグラフィックであっても、細部まで描かれた肖像画であっても、スタッキーディザリングは優れた視覚的一貫性と深みを提供します。

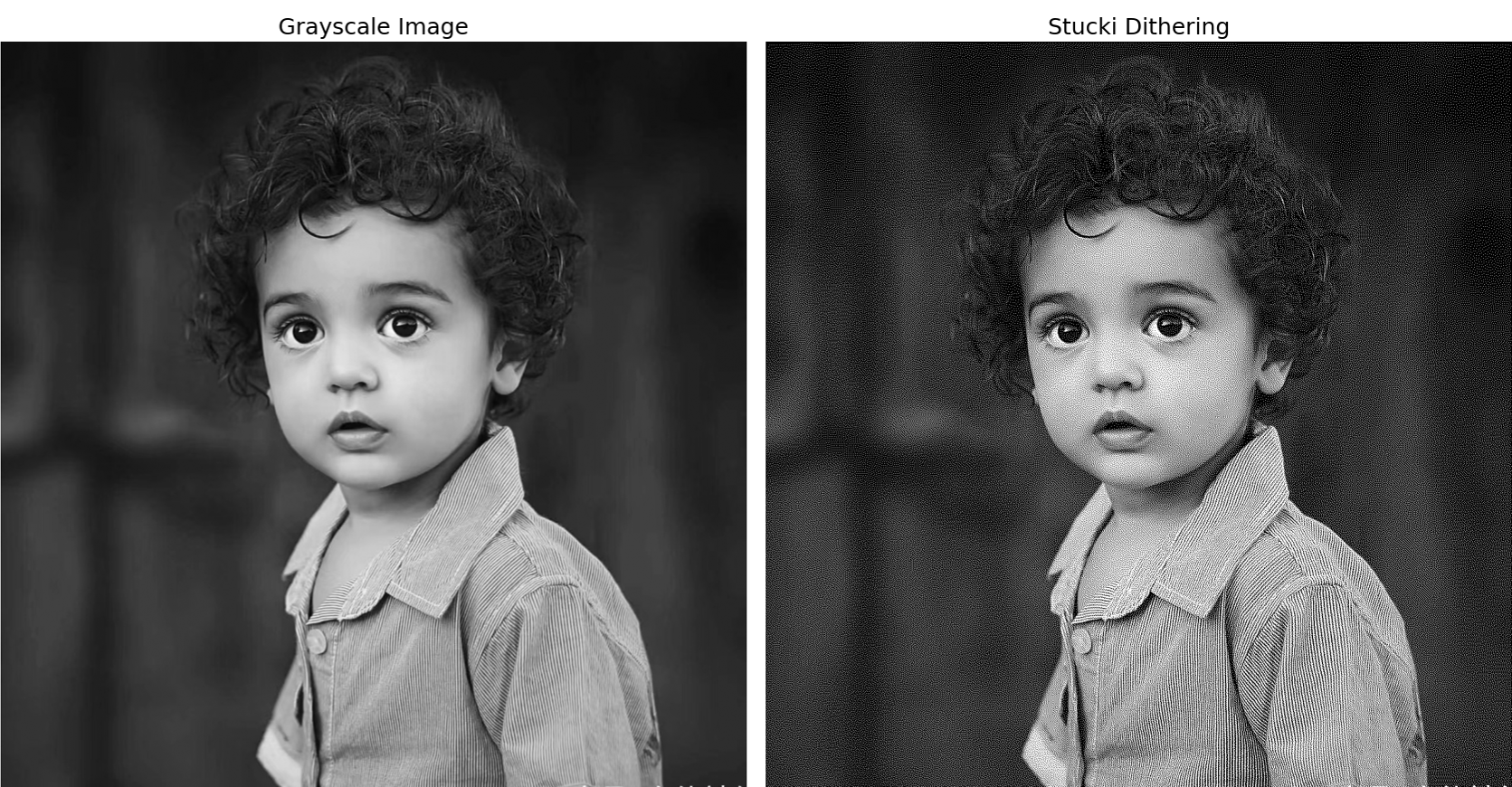

その後、スタッキーアルゴリズムを使用して、画像は白と黒の点のみで構成される画像に変換されます。
2. ディザリングに適した画像
この章では、代表的な画像の2つのタイプ （ビットマップとベクターグラフィック）を紹介します。ディザリング効果が、豊かな色やグレースケールを持つビットマップに適していること、そして白黒画像や単純なコントラストを持つ画像にはディザリングよりも白黒効果がなぜより適切かを説明します。
ディザリングモードの基本原理を理解したところで、次に代表的な2種類の画像、ビットマップ画像とベクター画像について説明します。

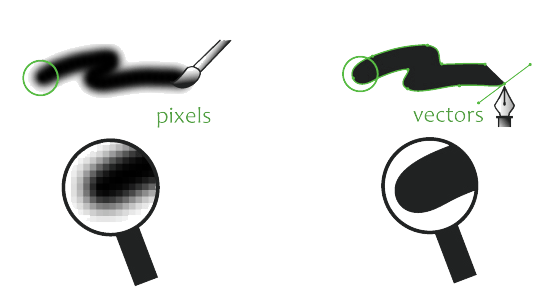

- ビットマップ（ラスター画像とも呼ばれる）は、多くの個々の「ピクセル」で構成されており、各ピクセルが画像内の特定の位置の色を表現します。一般的なビットマップ形式には、JPG、PNG、BMPが含まれます。LDSのPC版はJPG、PNG、BMP形式のインポートに対応しており、モバイル版はJPGとPNG形式に対応しています。
ベクター画像は線、曲線、円、長方形などの幾何学的図形を使用して画像を表現します。これらの画像は、形状を記述するために数学的な計算式（座標、角度、曲率など）を使用するため、画質やディテールを損なうことなく拡大・縮小が可能です。一般的な画像形式には、SVG、AI、EPSが含まれます。LDSのPC版とモバイル版の両方がSVG画像のインポートに対応しています。
通常、ディザリング効果は、カラートランジションまたはグレースケール変換を持つビットマップ画像に適しています。
白黒画像もビットマップの一種であり、各ピクセルが白か黒のいずれかのみを含みます。インポートした画像が白黒画像である場合は、彫刻プロセスを簡素化し、効率を向上させるために「白黒」効果を選択することをお勧めします。

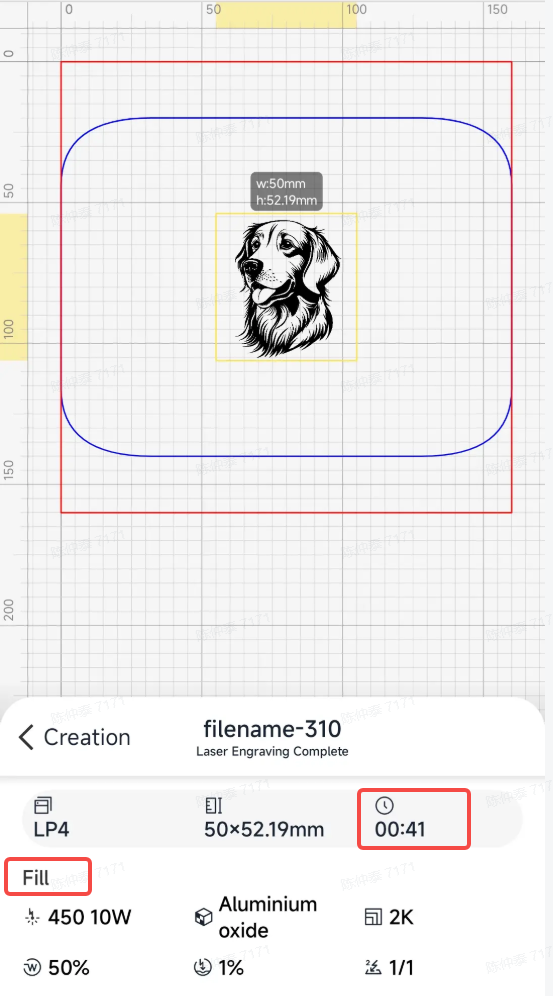

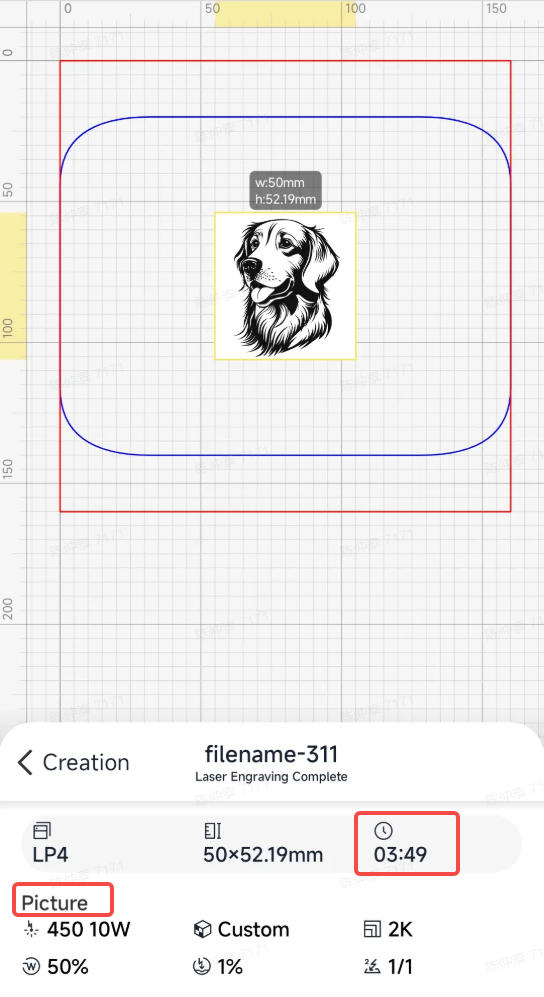

しかし、もしディザリングを選択すると、ソフトウェアはより複雑な処理を実行するため、彫刻により時間がかかります。（以下のスクリーンショットでは、「塗りつぶし」が白黒効果を、「画像」がディザリング効果を表しています。）

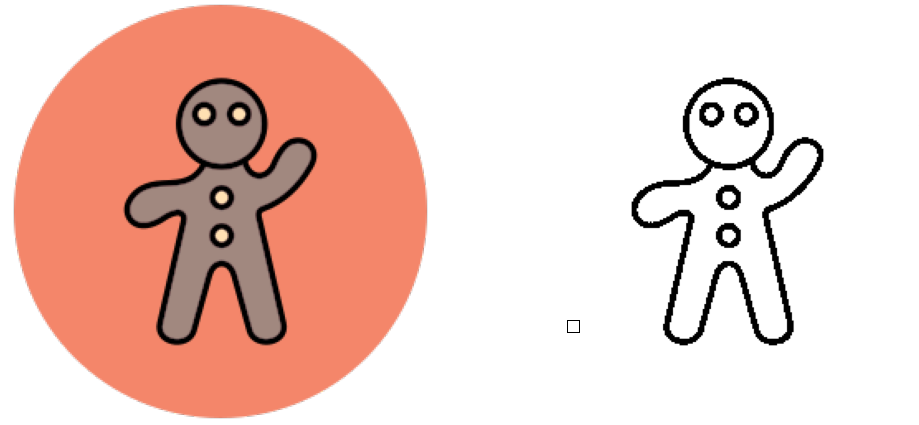

もし画像が2色か3色のみで構成され、隣接する色間のコントラストが高い場合、白黒効果も有効な選択肢です。シンプルなロゴ、漫画風画像、線画などのシーンに適しています。
3. LDSでディザリング効果を使用する方法
この章では、LDSでディザリング効果を使用する方法と、ソフトウェアが提供するパラメーター調整オプションについて説明します。特に、暗い素材での作業時に「色反転」機能を使うと、彫刻結果を元の画像により近づけることができます。

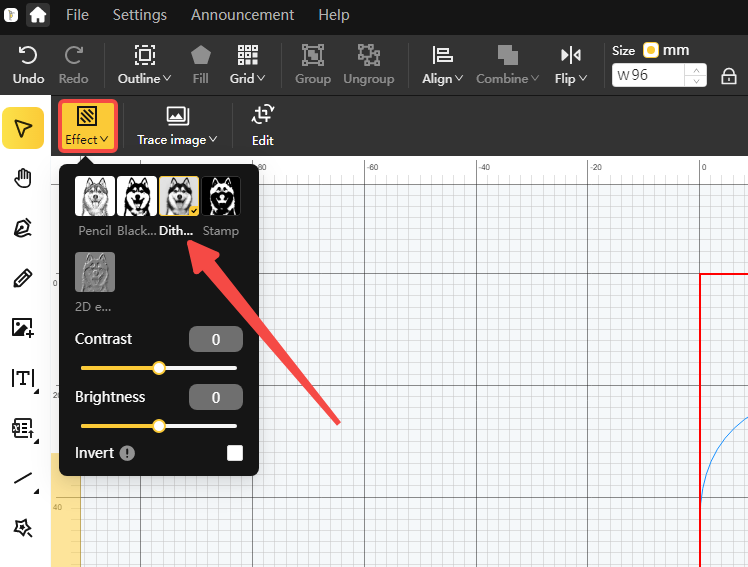

- 画像のインポート: PC版を例にすると、JPG / PNG / BMP形式の画像をインポートすると、ソフトウェアは自動的にディザリング効果を適用します。
- 画像効果の切り替え: インポートした画像は、ソフトウェア内でエフェクトを調整し、デフォルトのディザリング効果から他の効果に切り替えることができます。

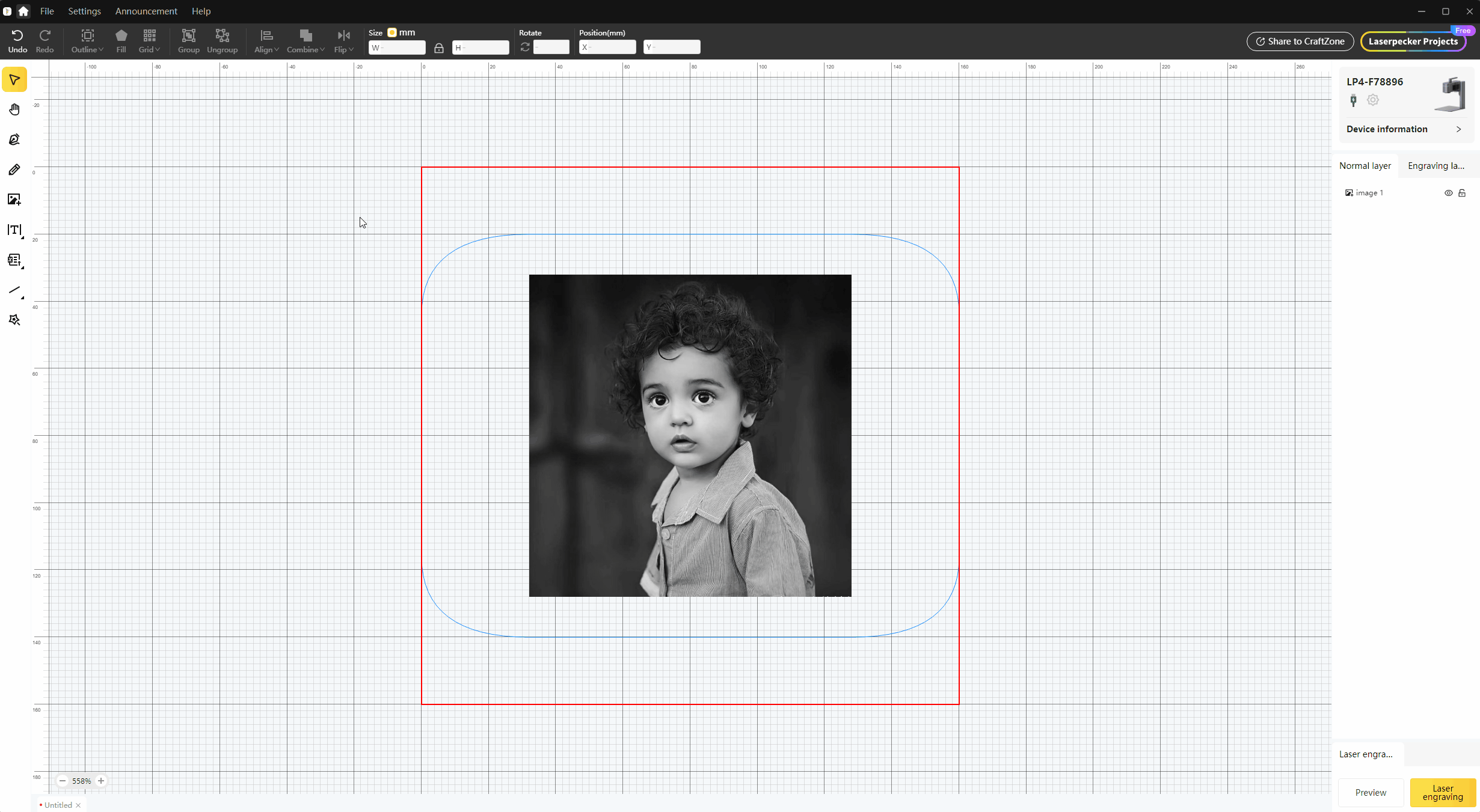

- コントラスト: 画像の明るい部分と暗い部分の差を調整します。コントラストを上げると、明るい部分がより明るく、暗い部分がより暗くなり、画像の鮮明度が高まります。
- 輝度: 画像全体の明るさを調整します。明るさを上げると画像全体が明るくなり、下げると暗くなります。

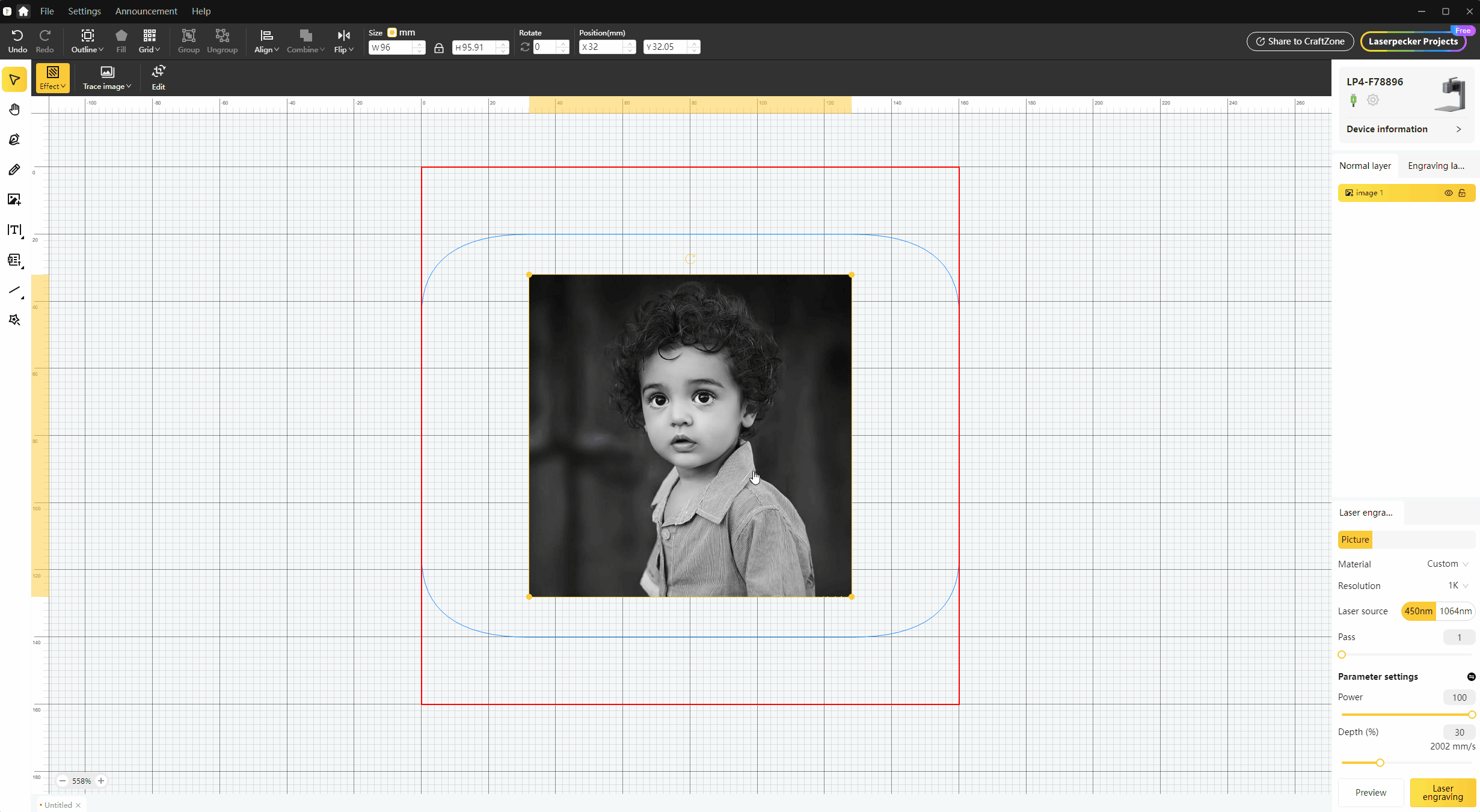

- 色反転: 画像の色を反転させる機能です。暗色系の素材に彫刻する場合や、特殊な視覚効果を得たい場合に有効です。
表面が暗い色の素材の場合、素材自体の色が画像の陰影部分に対応しています。しかし、彫刻プロセス中に、画像の暗い部分の彫刻点がより密になることがあります。素材が彫刻後に明るくなる場合、これは逆の効果をもたらす可能性があります。色を反転させることで、暗い部分の彫刻点がより疎になり、素材本来の色がより多く残り、画像の陰影部分とより一致します。
元の画像:
暗色系素材への彫刻結果：

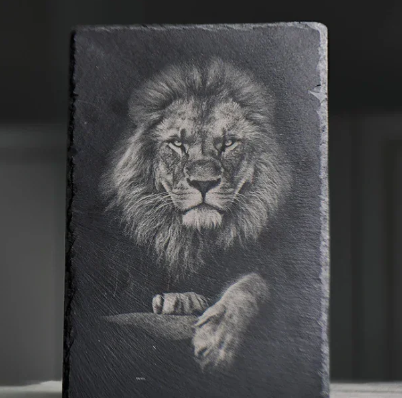

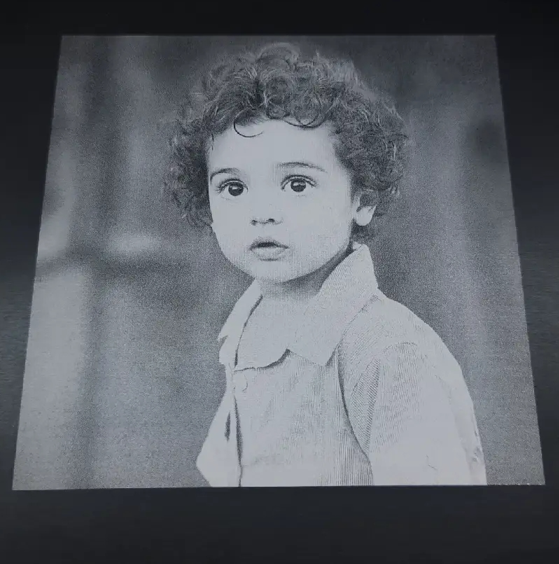

黒色のアルミカードの場合、彫刻を開始する前に色反転が必要です。以下の画像は、LP4 1064nm、解像度4K、パワー5、深度3での彫刻結果を示しています。

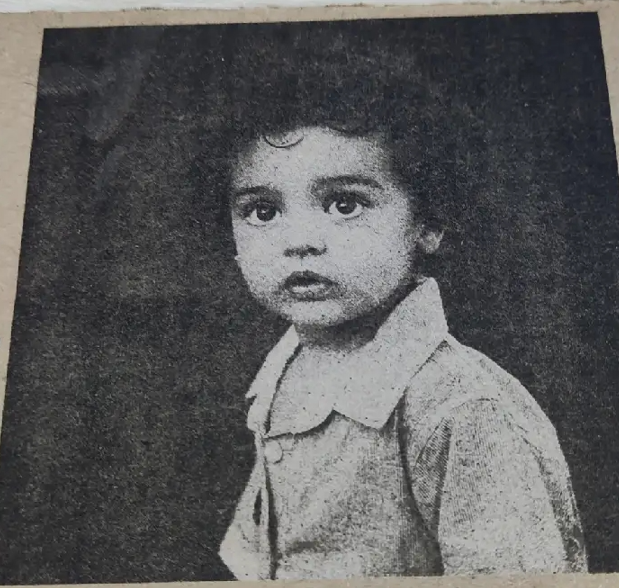

段ボール紙の場合、色反転は必要ありません。以下の画像は、LP4 450nm、解像度2K、パワー6、深度1での彫刻結果を示しています。
4. まとめ

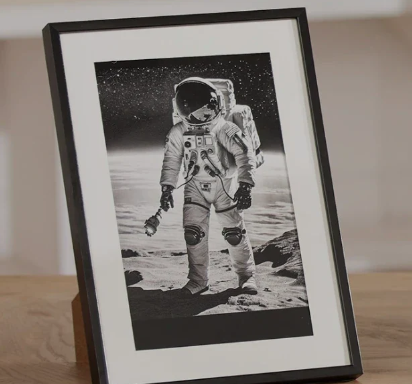

ディザリングは、ドットパターンを用いて限られた色域内でカラートランジションをシミュレートし、より豊かな明暗の階層を作り出す、よく使用される画像処理技術です。この技術は、肖像画や風景画などカラートランジションがある画像に特に適しています。また、レーザー彫刻の分野でも応用可能です。LaserPecker Design Spaceでは、カラートランジションを持つ画像にはディザリング効果を使用することをお勧めします。これにより、彫刻のディテールを効果的に保持することができます。
