カメラ背景上のパターンと実際の彫刻位置が正確に一致していないと感じられる場合は、 以下の手順に従ってカメラのキャリブレーションを行ってください。
距離センサーのキャリブレーションがまだ実施されていない場合は、先にそちらを行うことを推奨します。 以下の順序で実施することで、LX2 の各機能において、より安定した高精度な結果が得られます。
距離センサー → カメラ → 赤十字線
1. 材料の準備

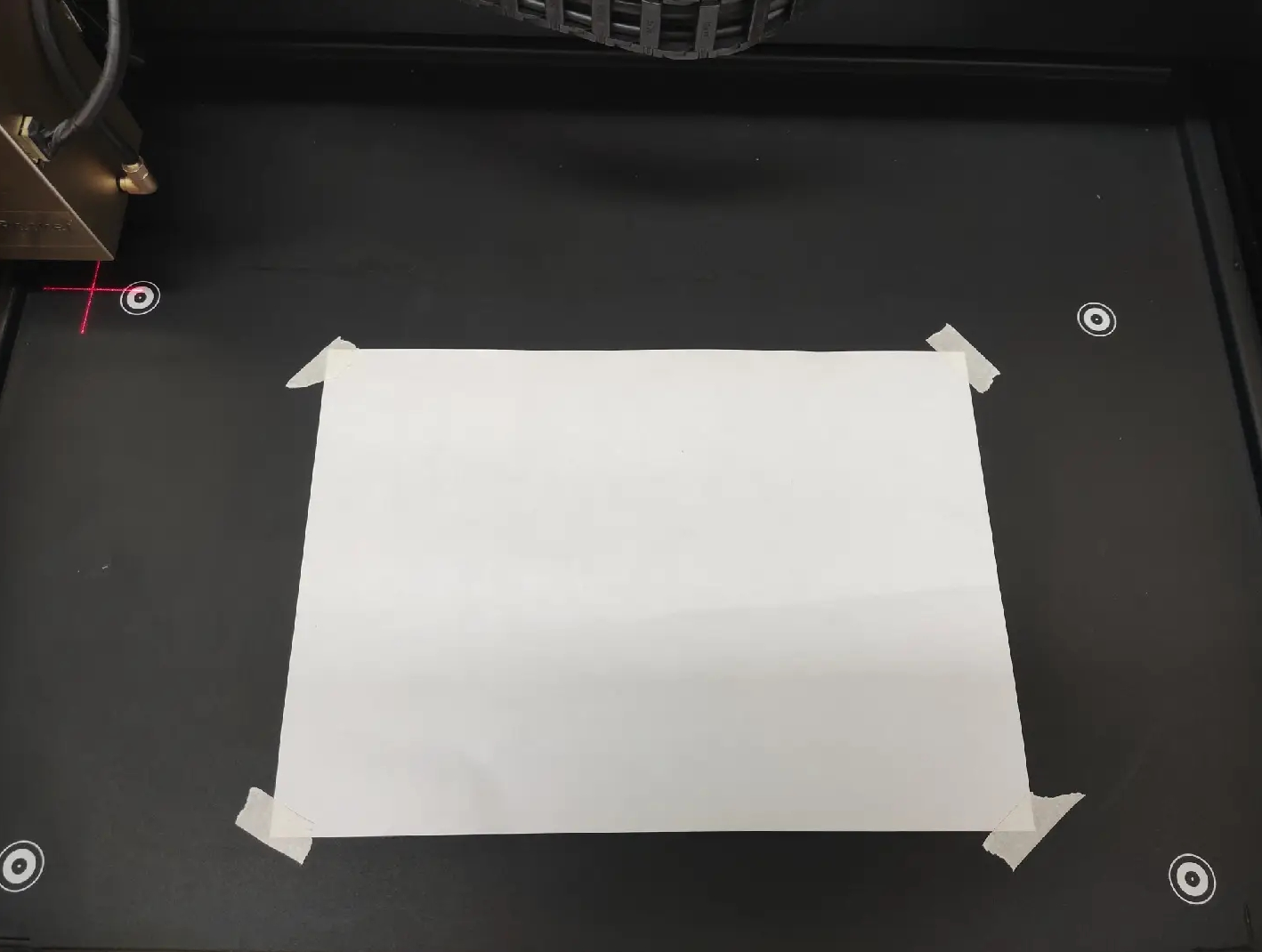

（1）キャリブレーション用の素材をベースプレート中央に平らに配置し、 マグネットなどを使用してしっかり固定してください。 素材が完全に平坦であることを確認してください。
- 付属の専用キャリブレーション素材を優先的に使用することを推奨します。 付属素材が見当たらない場合は、A4 用紙やクラフト紙などの一般的な素材を 代替として使用することも可能です。
- 使用する素材は、可能であれば 210mm × 297mm より大きいサイズを推奨します。 ただし、ベースプレート周囲にある 白黒のキャリブレーションドット を 覆わないようにしてください。 また、素材の厚みは 0.5mm 未満としてください。
- 彫刻結果がはっきりと確認できる素材の使用を推奨します。 反射率の高い素材は避けてください。 カメラ上で彫刻跡が確認しにくくなる可能性があります。
ライザーベースを取り付けている場合は、 ベースプレートをライザーベースの積層部分の上ではなく、 LX2 本体の上に設置してください。
2. 焦点距離の設定
背景を更新する前に、カメラの保護フィルムが取り外されていることを必ず確認してください。
方法 1：

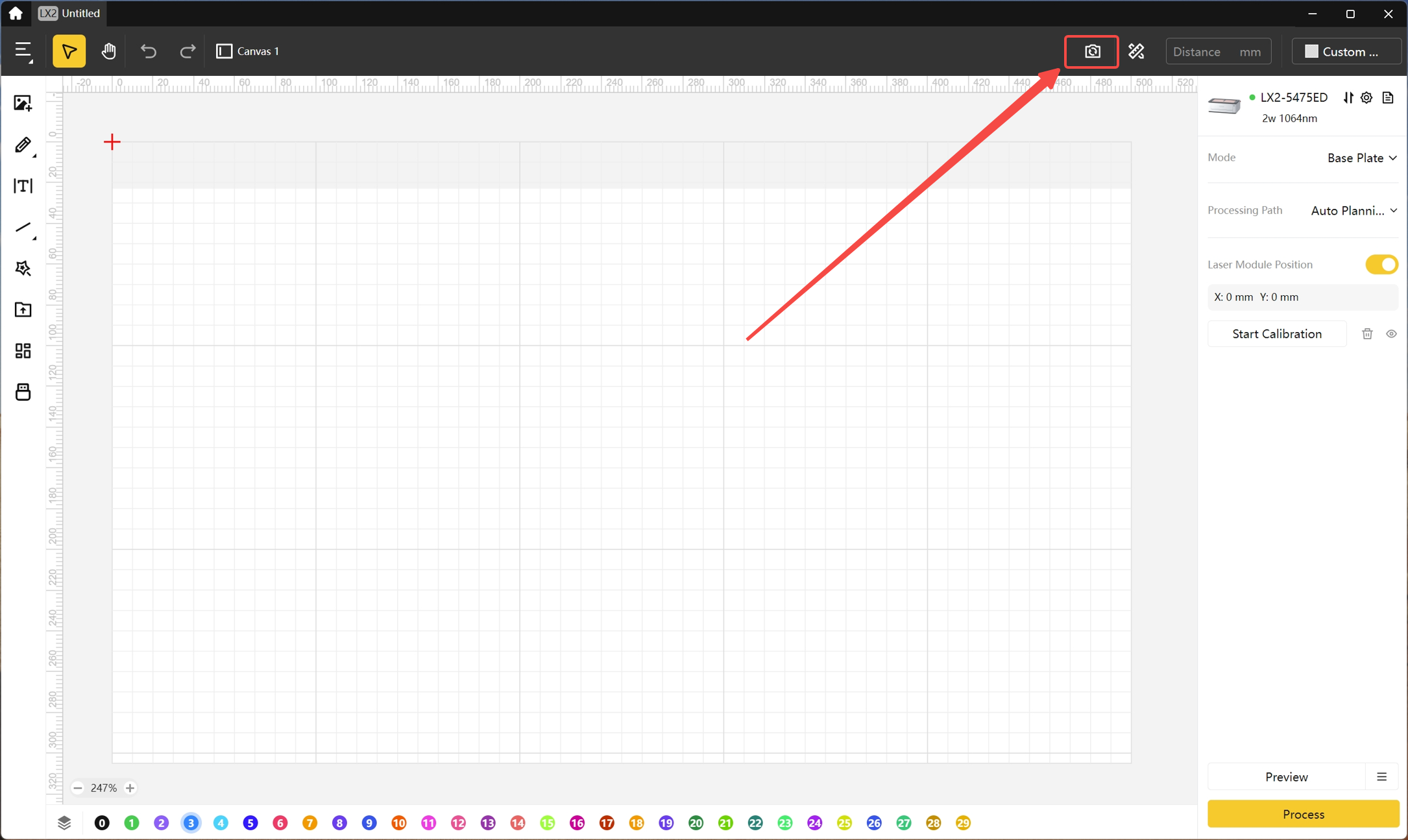

ステップ 1：LDSソフトウェア画面右上のカメラアイコンをクリックして、背景を更新します。
カメラが使用できない場合は、このステップをスキップしてステップ 2 に進んでください。

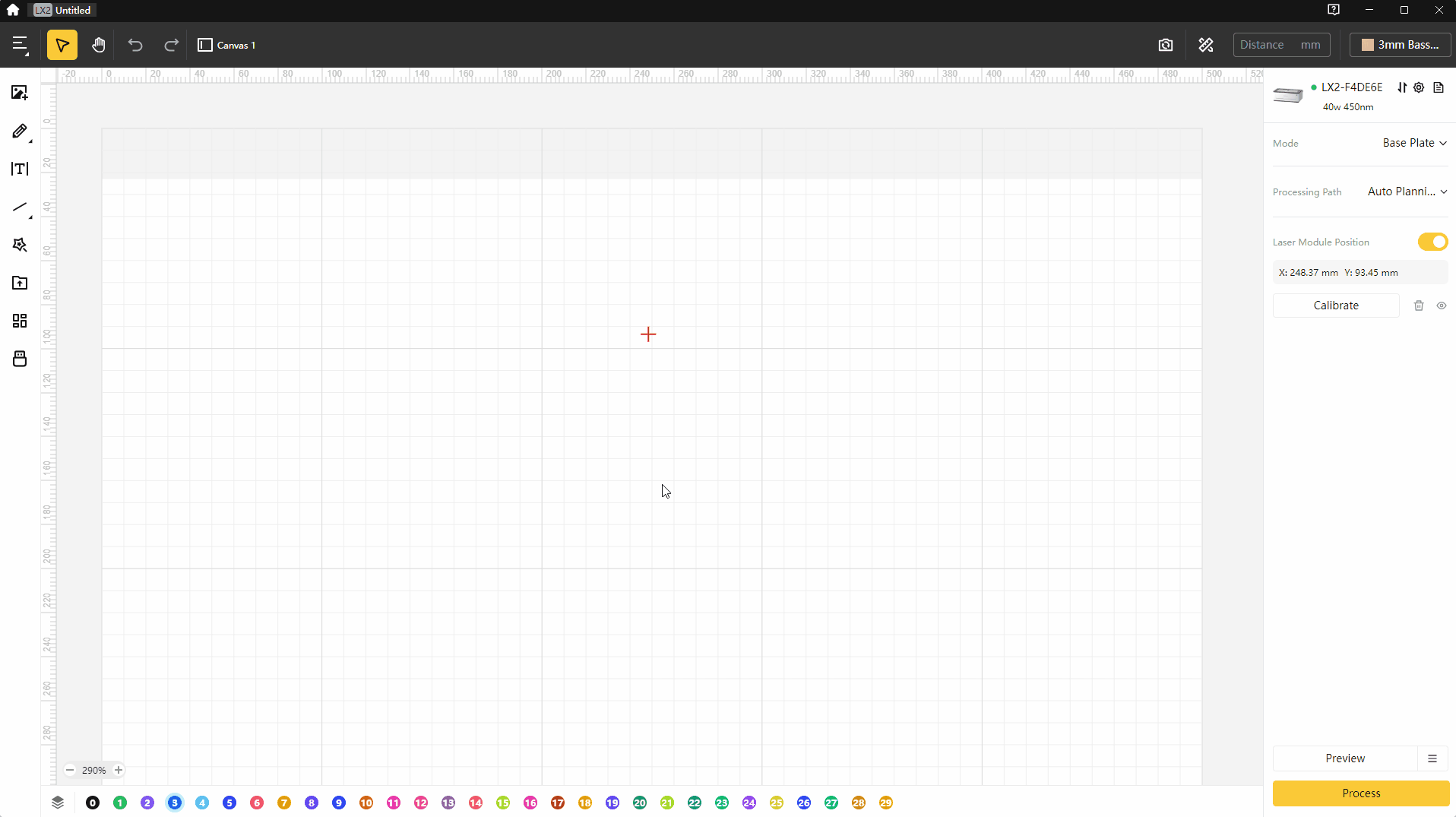

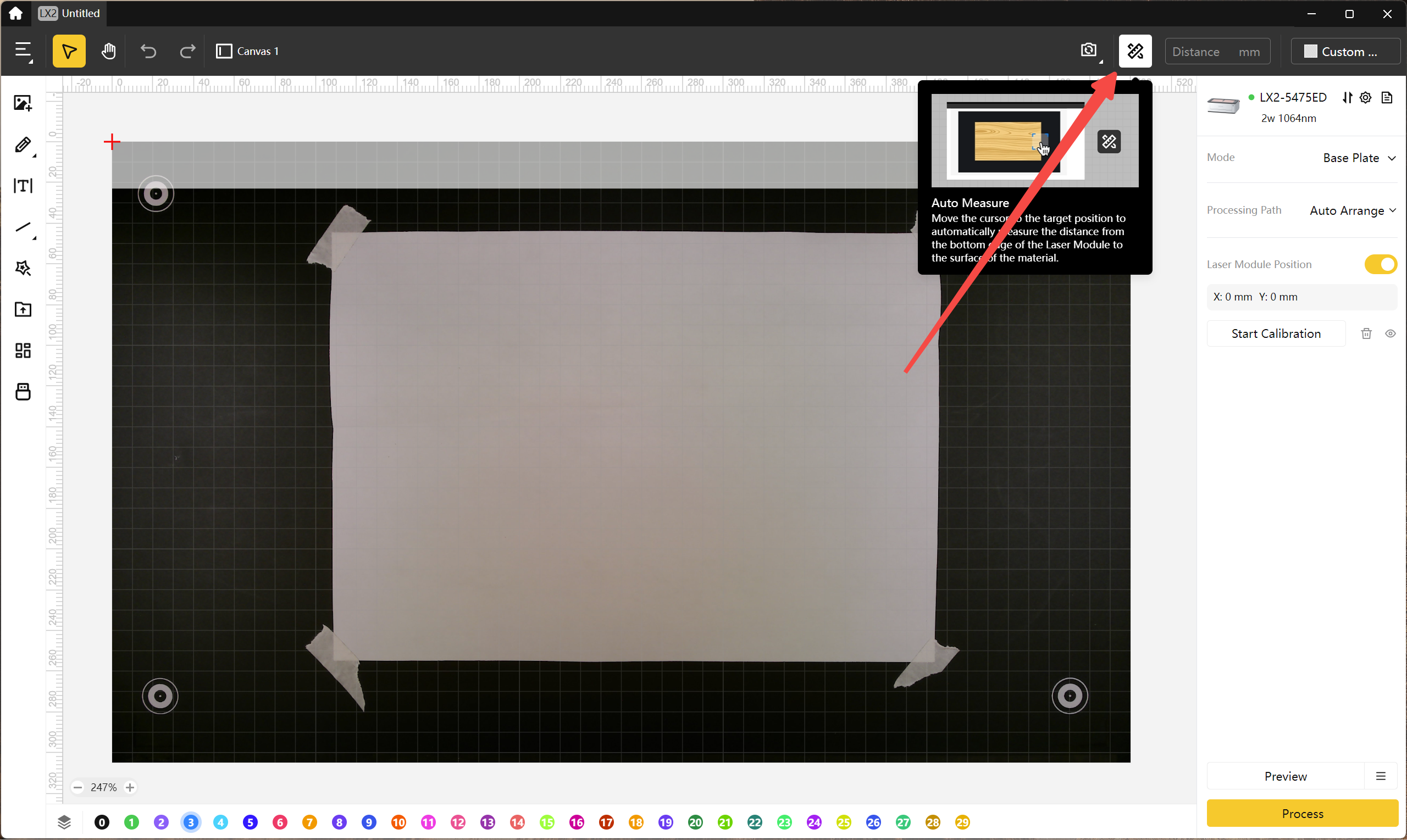

ステップ 2：「自動測定」ボタンをクリックし、 カーソルを素材の上に移動させてクリックすると、自動測定が開始されます。
方法 2：

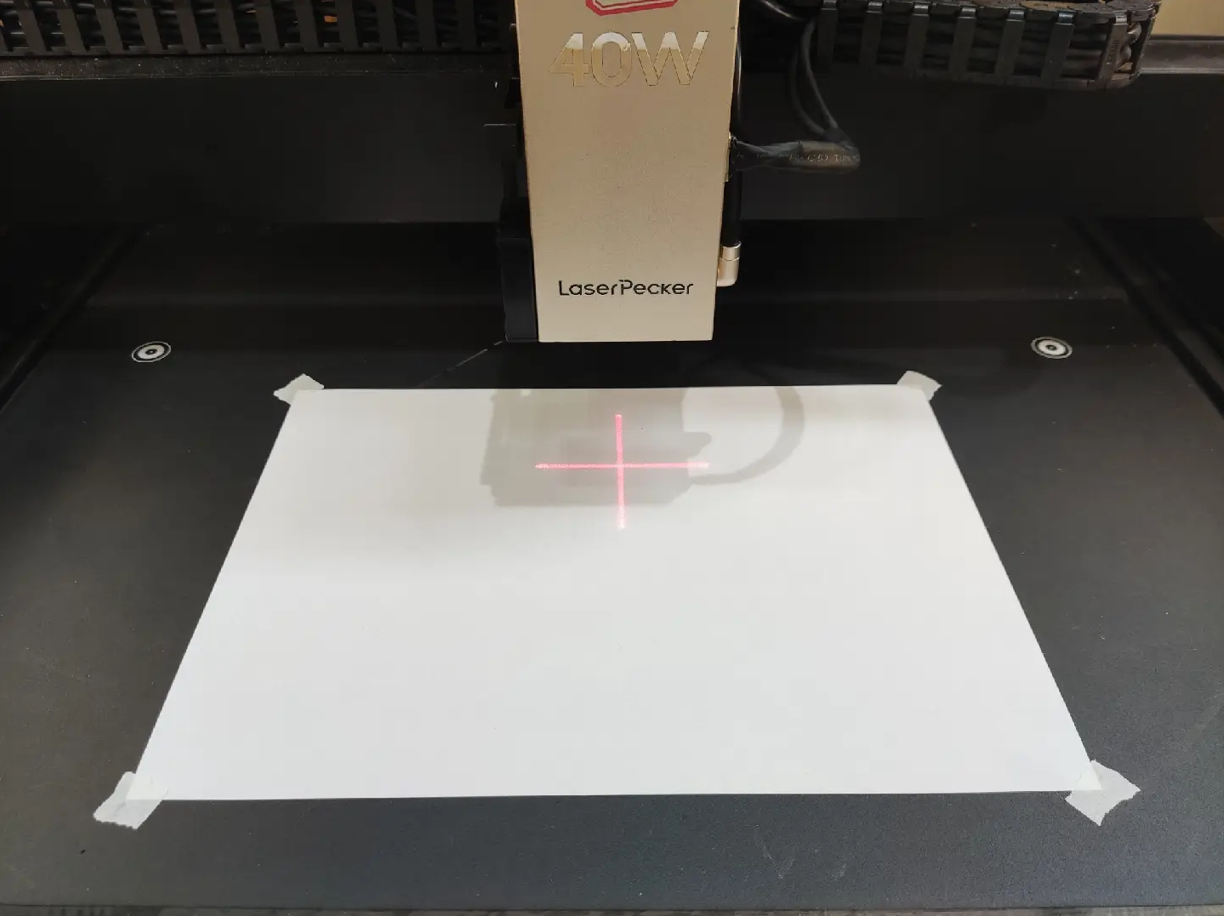

ステップ 1：レーザーモジュールを素材の上まで移動させます。
ステップ 2：「自動測定」をクリックし、素材上の赤十字線に合わせて左クリックしてください。
その後、装置が焦点距離の測定を開始します。
3. 「カメラキャリブレーション」機能を開く

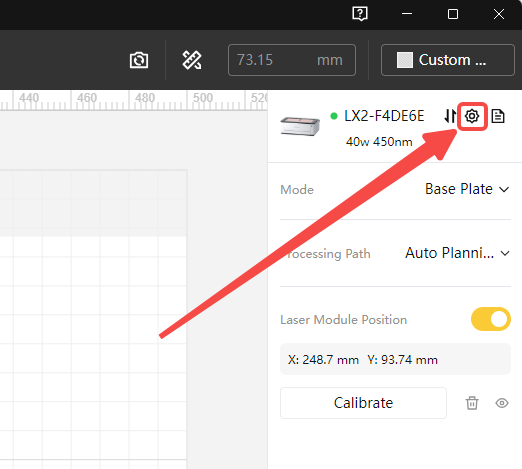

(1) 画面右上の歯車アイコンをクリックして、デバイス設定画面を開きます。

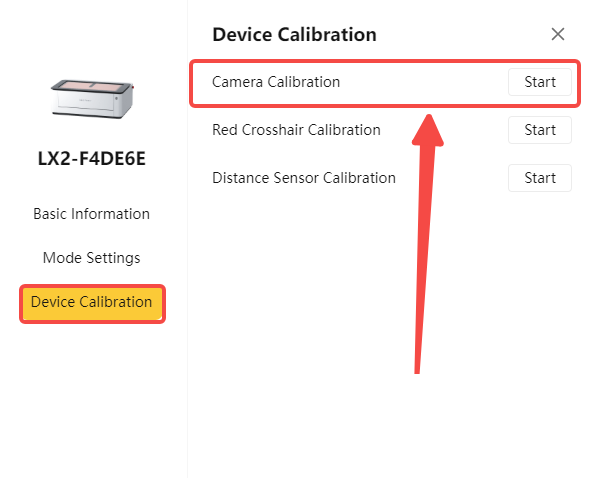

(2) デバイスキャリブレーションセクションを開き、「カメラキャリブレーション」機能を見つけて、「開始」をクリックし、キャリブレーションを開始します。

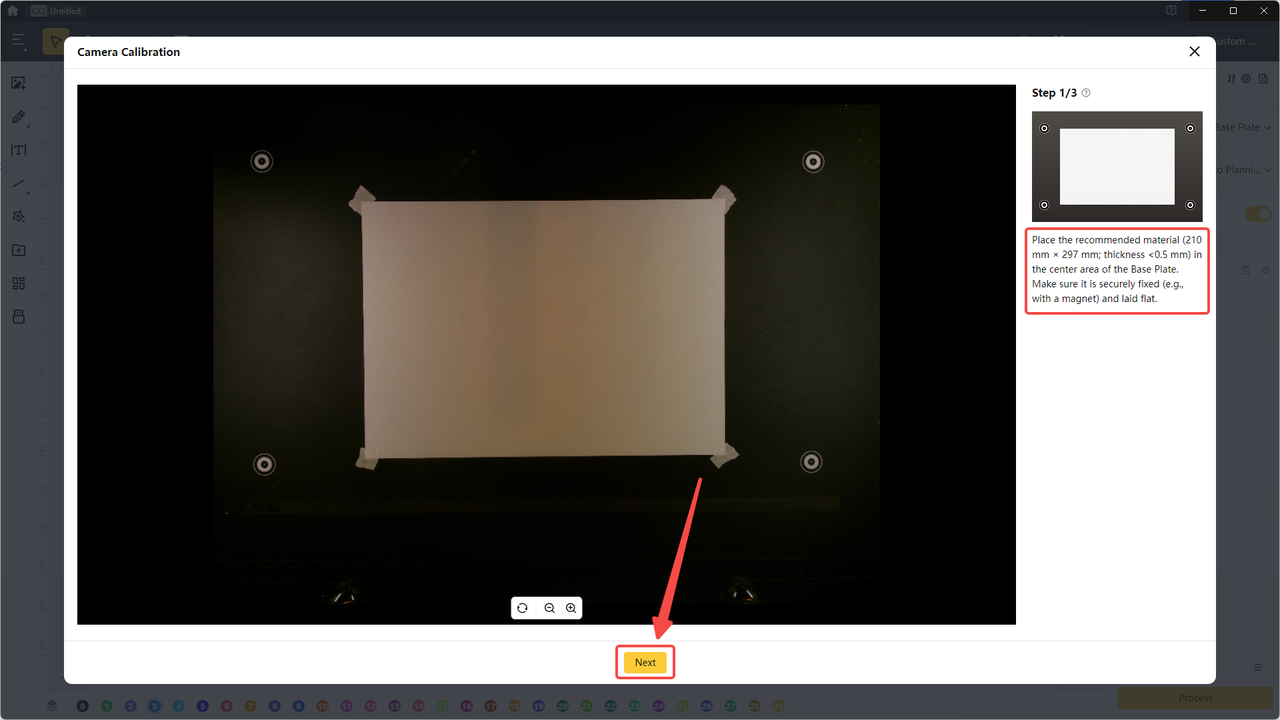

(3) キャリブレーションに使用する素材がベースプレートの中央に配置されていることを確認し、「次へ」をクリックしてください。
4. カメラキャリブレーションの実行

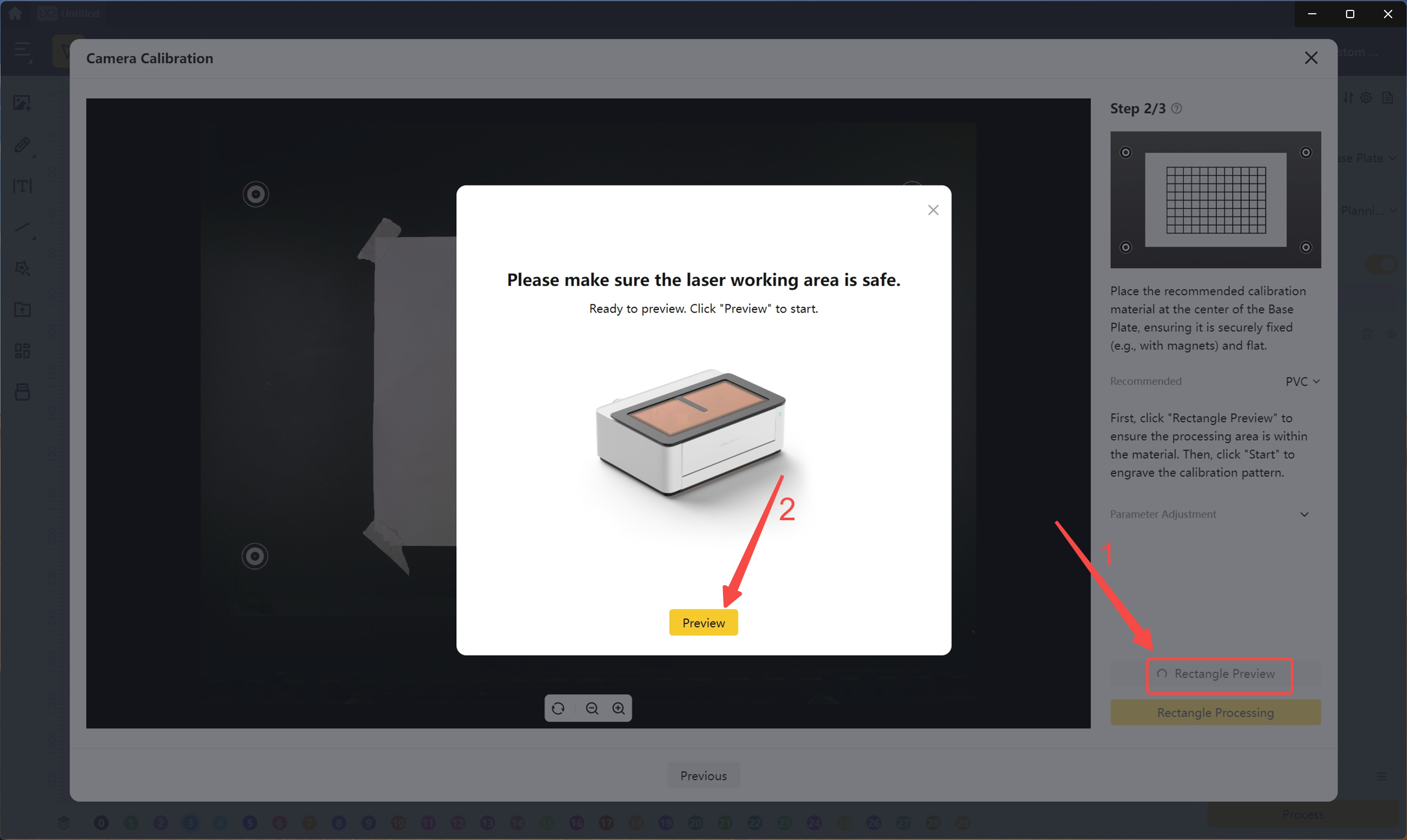

(1) 画面右側の「四角形プレビュー」をクリックし、ポップアップウィンドウで「プレビュー」をクリックします。 加工範囲が素材の範囲内に収まっていることを確認してください。 プレビュー矩形が素材の境界を超える場合は、「プレビュー終了」をクリックし、素材の位置を調整してから再度プレビューしてください。

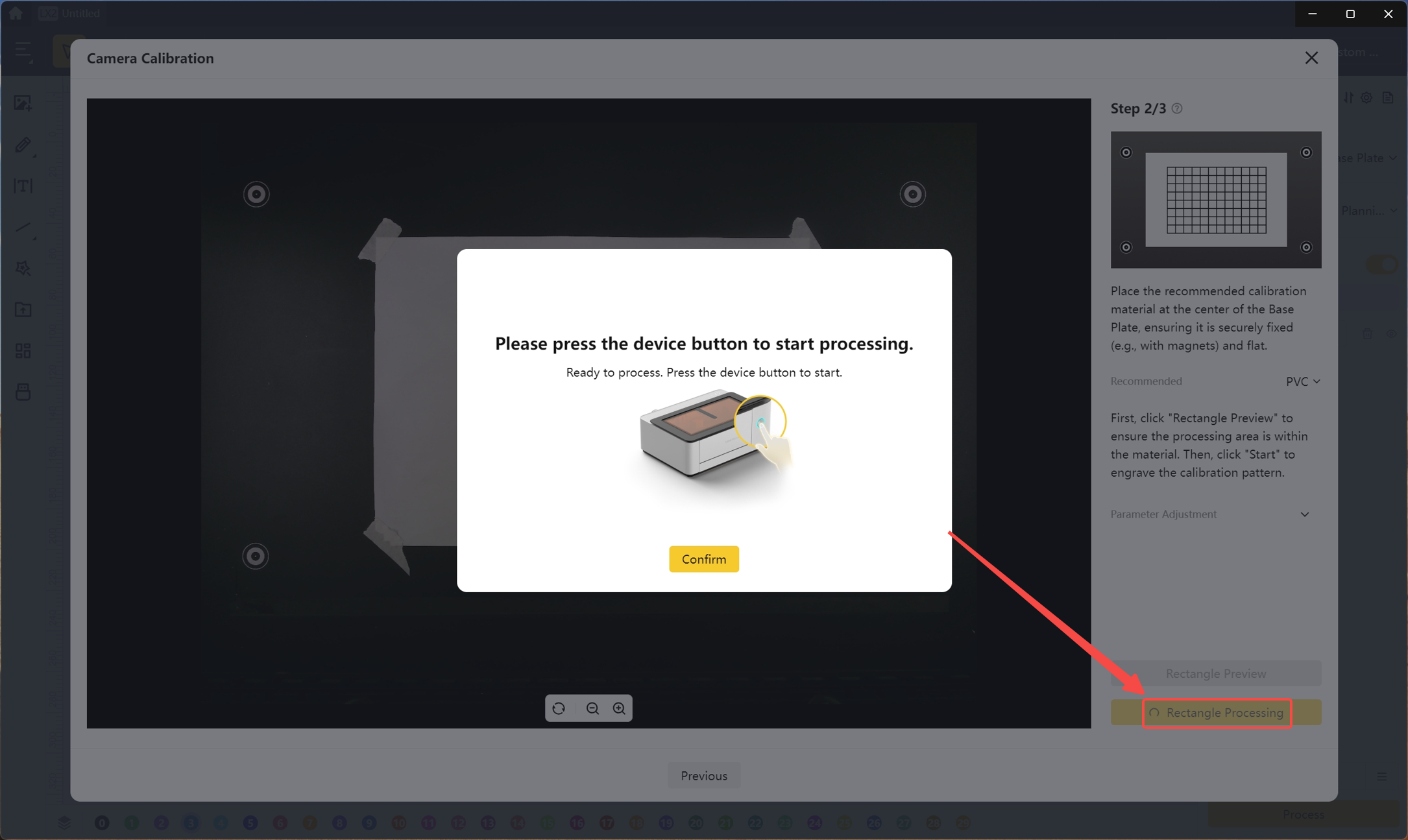

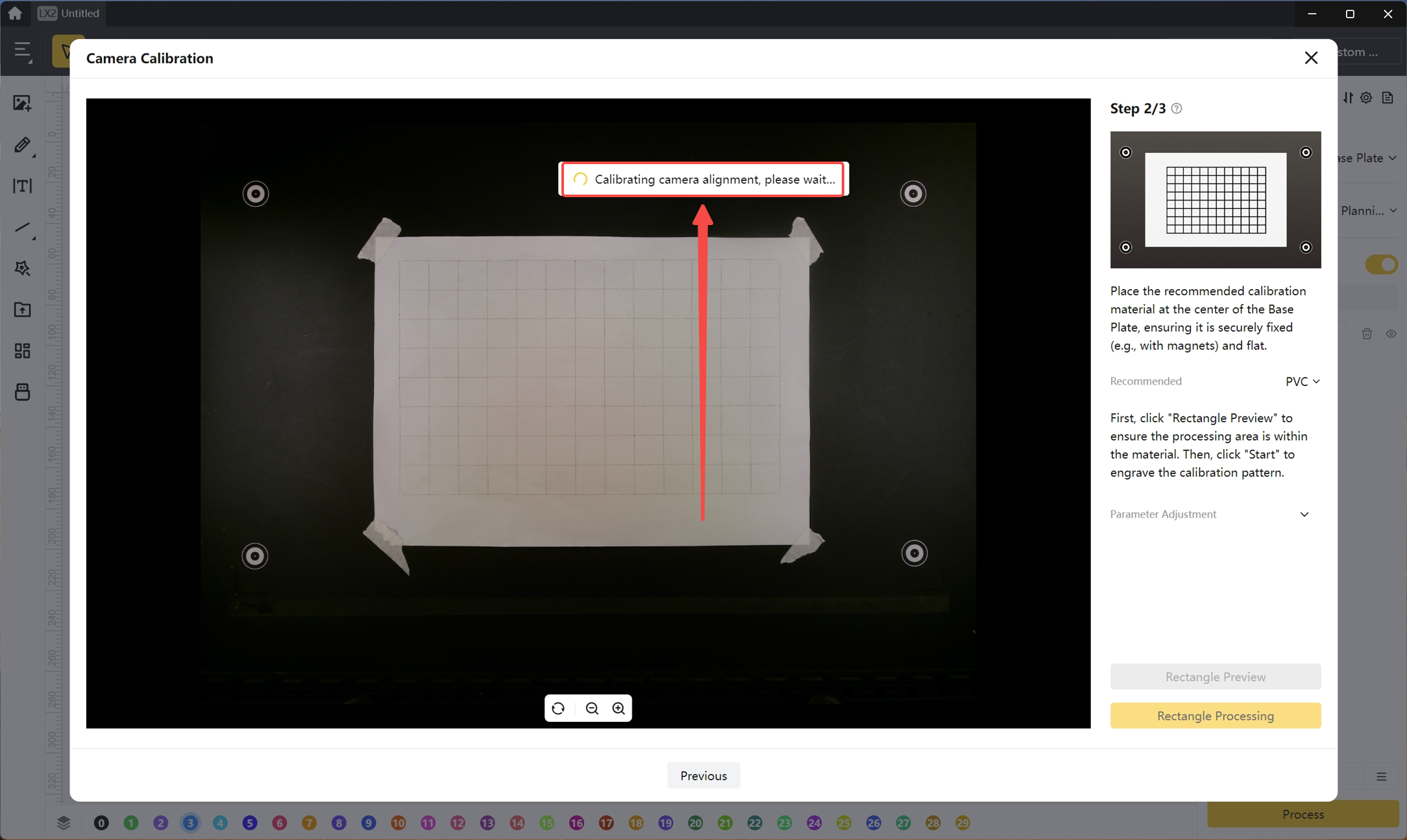

(2) 「四角形加工」をクリックし、デバイスボタンを押して加工を開始します。 機械が素材上にキャリブレーションパターンを刻印し、キャリブレーションが完了するまでお待ちください。

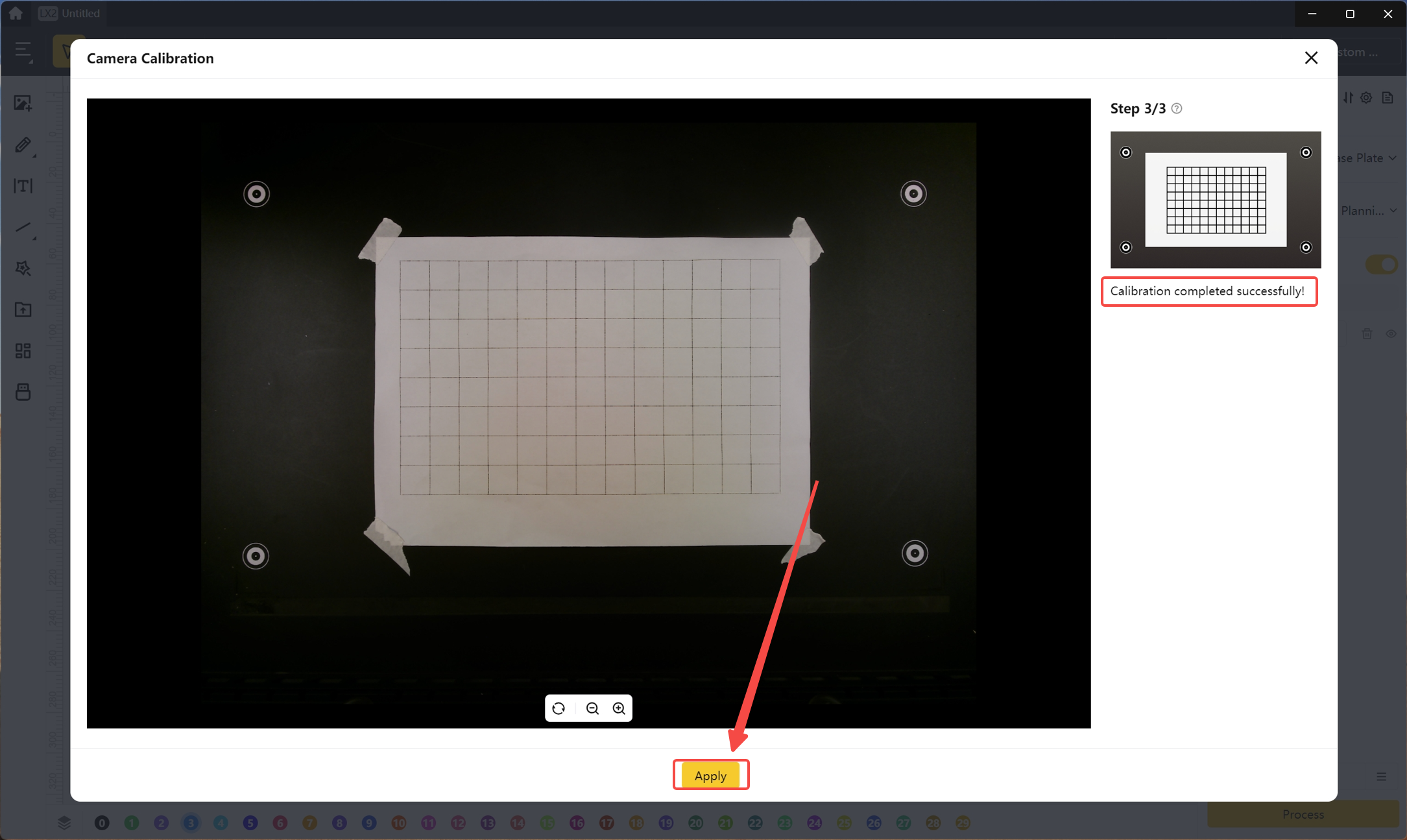

(3) キャリブレーションが完了したら、「適用」をクリックしてください。 これでキャリブレーションの手順は完了です。
5. その他のヒント

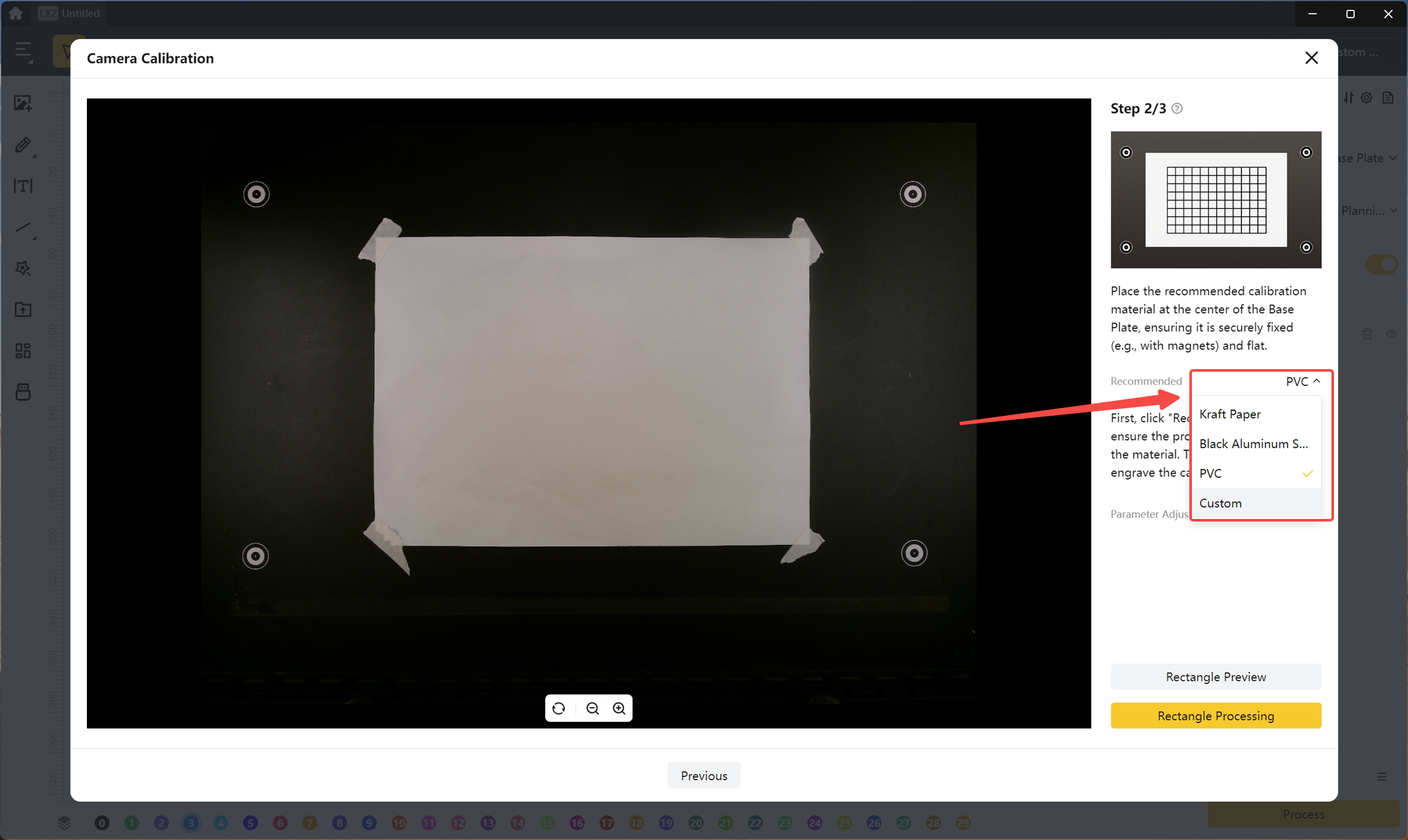

（1）キャリブレーションに紙やクラフト紙など他の素材を使用する場合は、推奨素材リストを開き、対応する彫刻パラメータがあるか確認してください。 パラメータがない場合は、彫刻設定を手動で調整して、より良い彫刻結果を得ることができます。

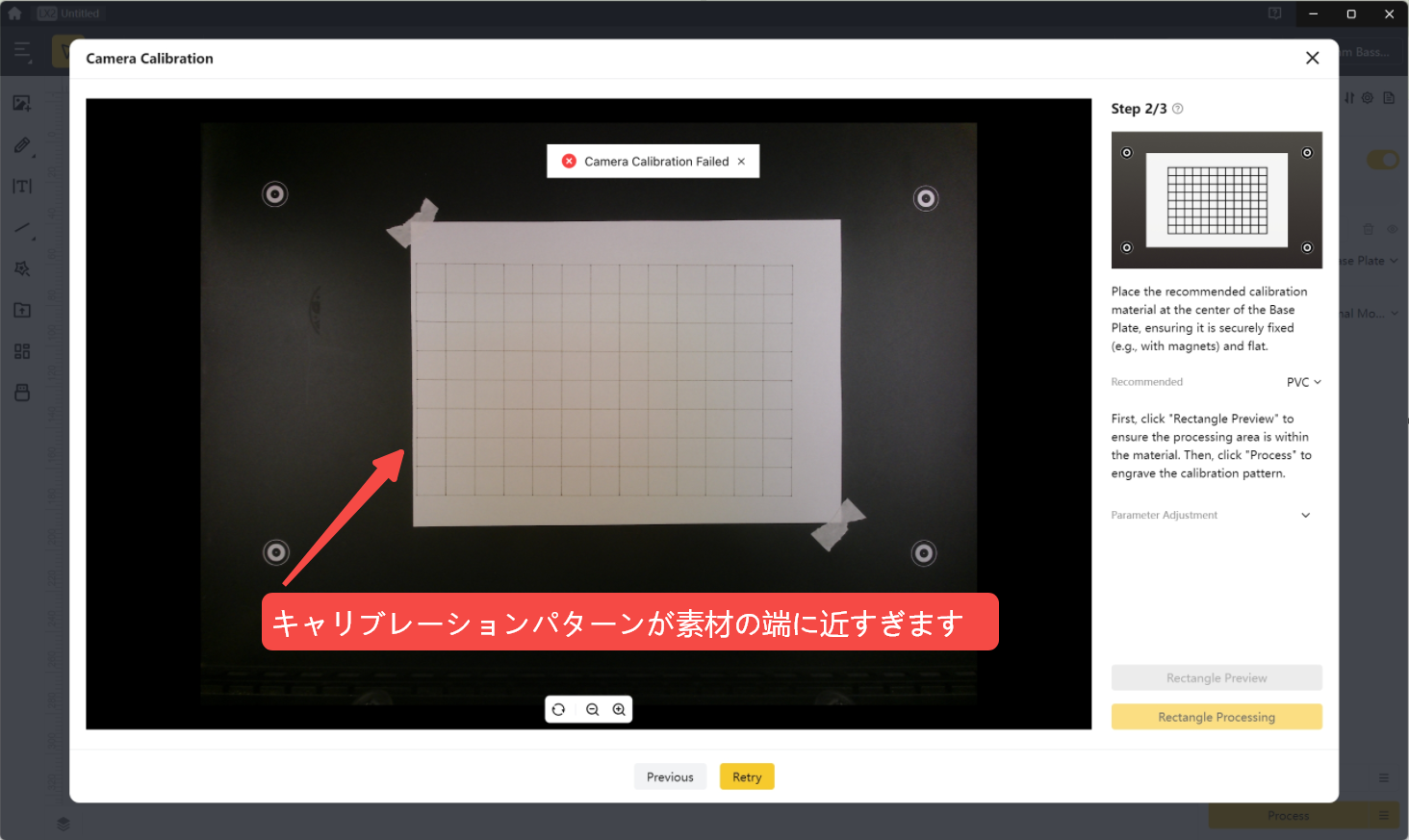

（2）彫刻範囲が素材の端に近すぎる場合、カメラキャリブレーションに失敗することがあります。 素材は210 mm × 297 mm以上の大きさを使用し、彫刻前に「四角形プレビュー」を行って、パターンが素材の中央に配置されていることを確認してください。

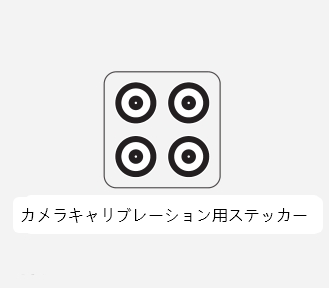

（3）ベースプレート上の4つの黒白マーカードットはキャリブレーションポイントと呼ばれ、カメラキャリブレーションを補助する重要なマーカーです。 通常の彫刻中にこれらのマーカードットが覆われたり破損した場合、キャリブレーションが失敗することがあります。 キャリブレーションを行う前に、付属のカメラキャリブレーション用ステッカーで交換することが可能です。
カメラキャリブレーション後は、次に赤十字線のキャリブレーションを行うことを推奨します。 この順序で操作することで、LX2の機能を最も安定かつ正確に利用できます。
距離センサー → カメラ → 赤十字線
