LX2とロータリーエクステンションを併用する方法

LX2はロータリーエクステンションと併用することで、円筒形の対象物に彫刻を行うことができます。
ロータリーエクステンションを使用するには、ライザーベースを装着する必要があります。

1. ライザーベースの組み立て

ライザーベースの使用方法については、「ライザーベース取扱説明書」を参照してください。LX2と組み合わせて使用する手順が詳しく説明されています。

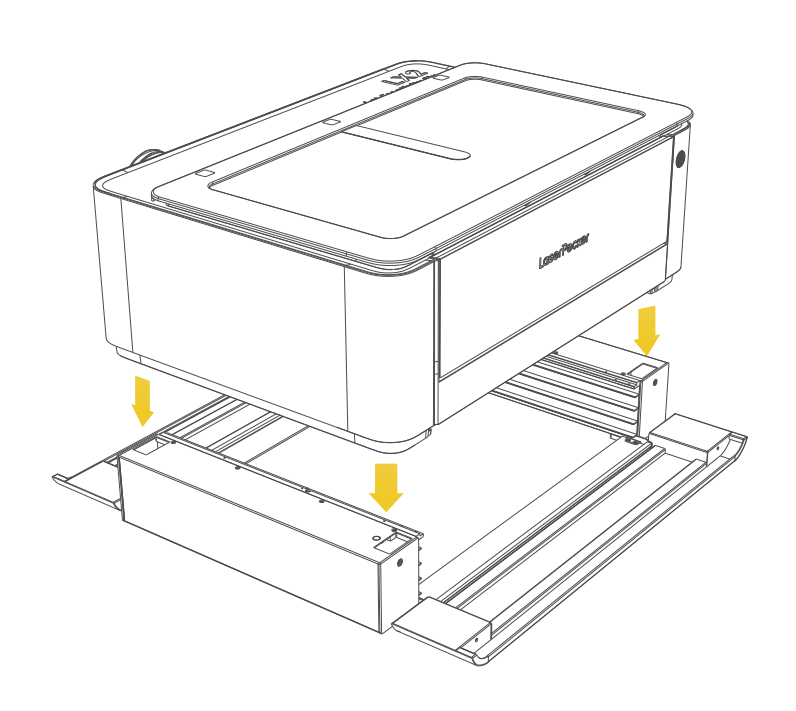

LX2とライザーベースがM3×12ネジで確実に固定されていることを確認してください。正しく組み立てられていない場合、加工を開始することができません。

2. ロータリーエクステンションの組み立て

詳細な組み立て手順については、「ロータリーエクステンション組み立てガイド」または最新の取扱説明書を参照してください。

3. ロータリーエクステンションの設置および接続

ステップ1

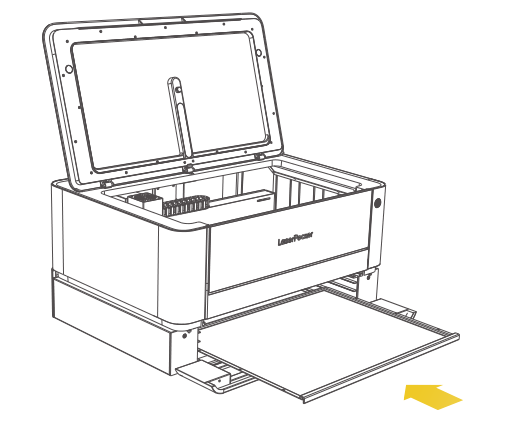

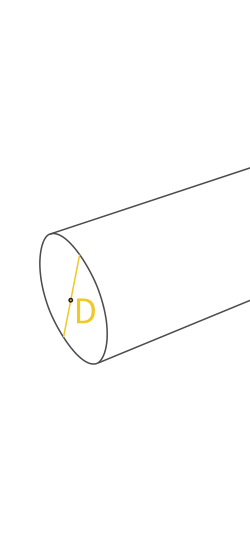

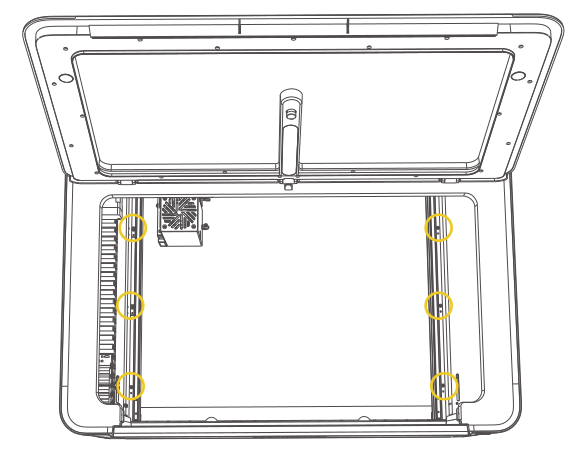

彫刻する円筒形素材の直径を測定し、素材のサイズに応じて適切なスロットにベースプレートを差し込んでください。

ライザーベースには、異なる直径の素材に対応するための4段階の高さ調整があります。対応範囲は以下の通りです：

オブジェクトレベル	高さレベル	対応直径
	レベル1	ロータリーエクステンション使用不可
レベル 2	0mm < d < 55mm
レベル 3	0mm < d < 104mm
レベル 4	33mm < d < 130mm

ステップ2

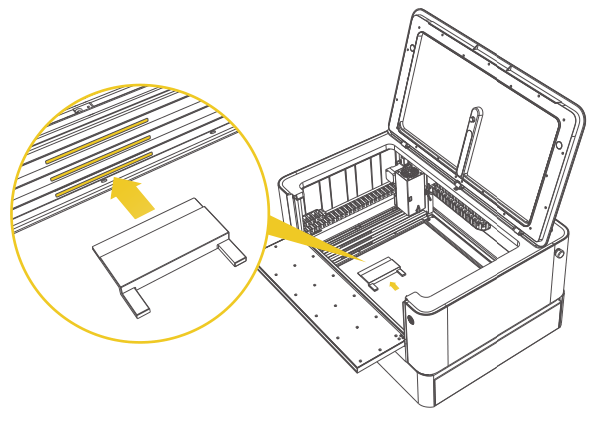

ロータリーエクステンションの位置決めブロックを設置します。

ステップ3

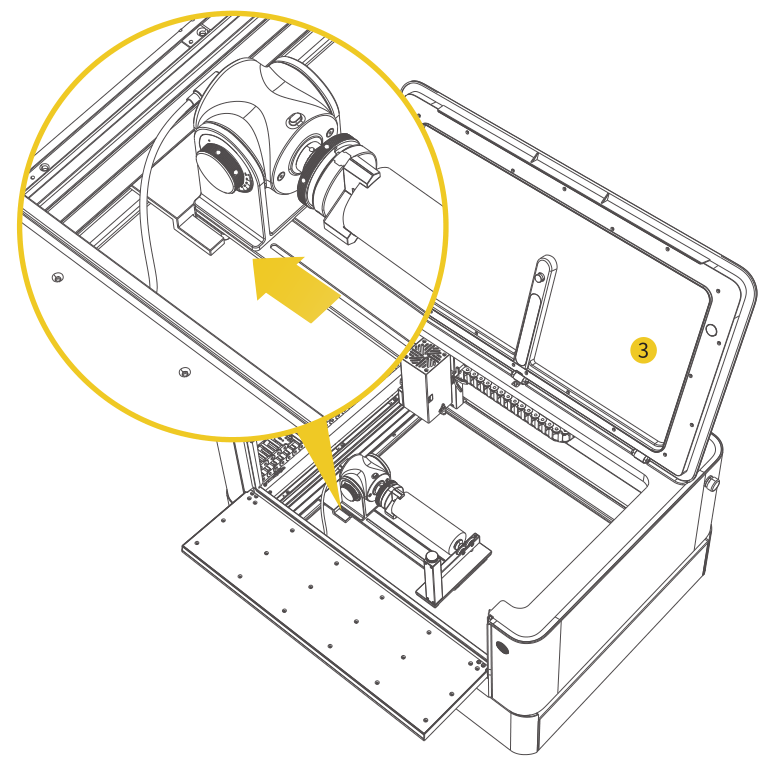

USB-A to USB-Aケーブル（25cm）の一端をロータリーエクステンションに接続し、もう一端を本体のUSBポートに接続します。その後、ロータリーエクステンションを位置決めブロックに取り付けます。

ステップ4

本体の電源を入れます。ロータリーエクステンションと本体の両方の電源が入ると、ロータリーエクステンションのインジケーターが青色に点灯し、接続が完了したことを示します。

4. 円筒形素材の加工開始

ステップ1: ロータリーエクステンションモードへの切り替え

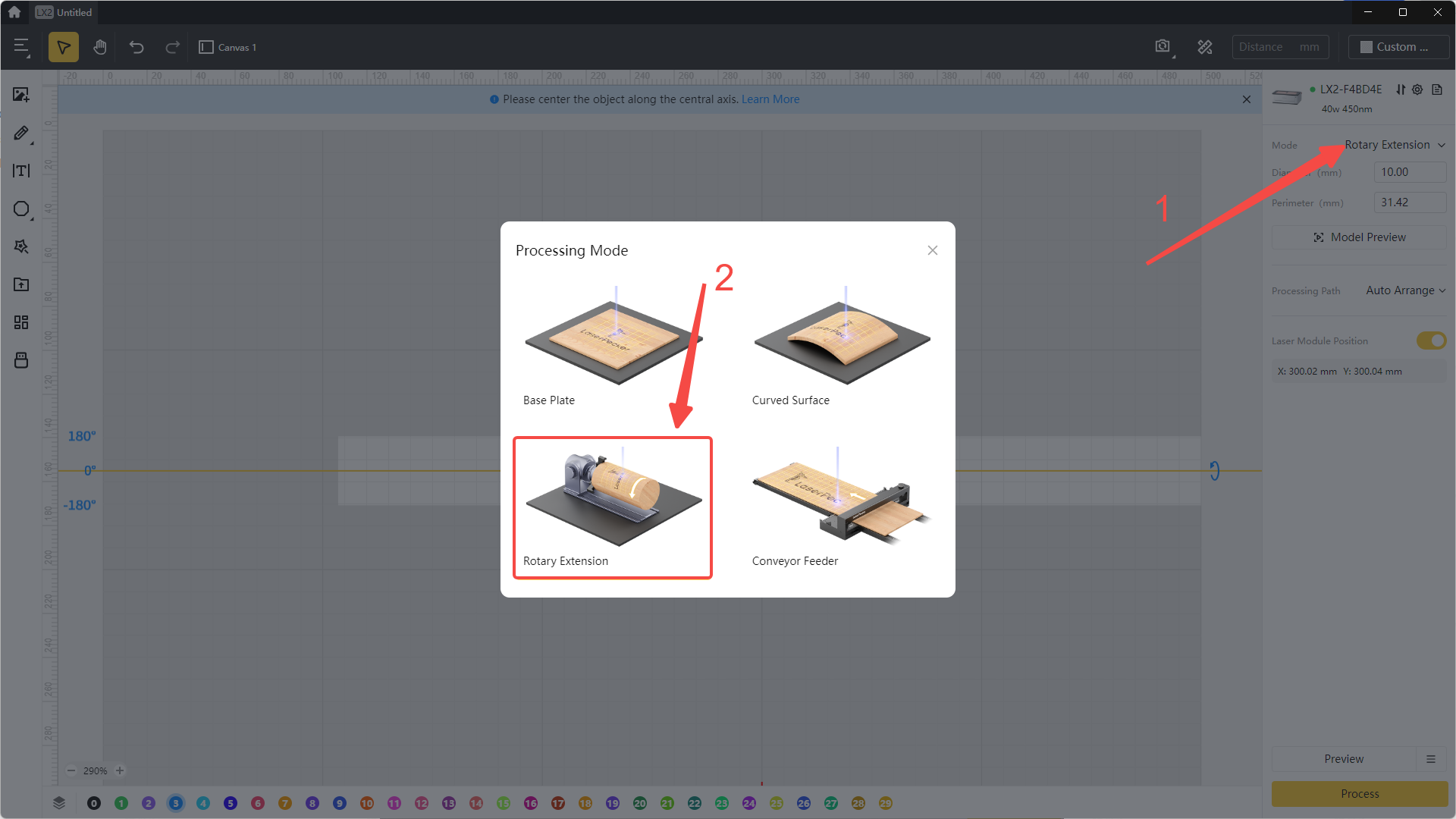

（1）本体に接続し、右側パネルで加工モードを「ロータリーエクステンション」に設定します。

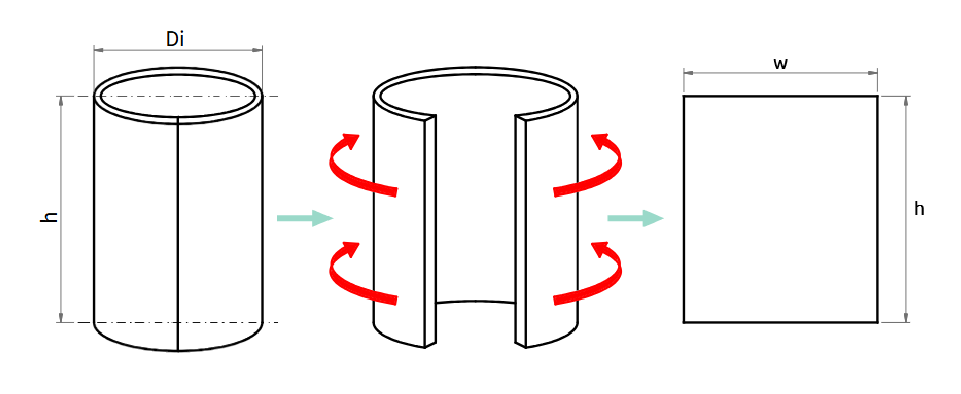

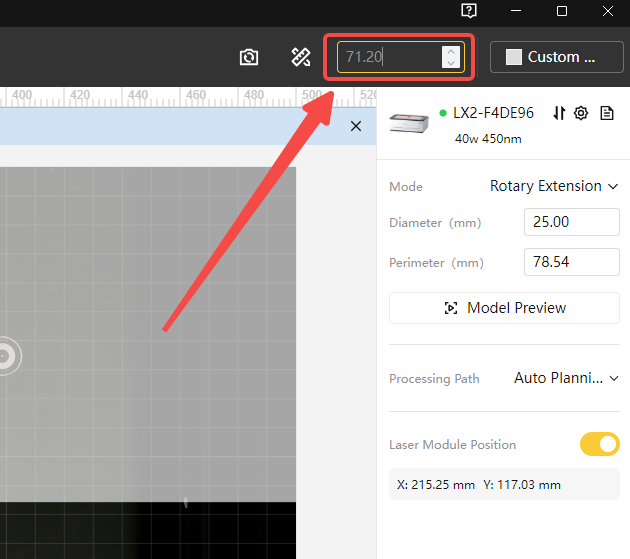

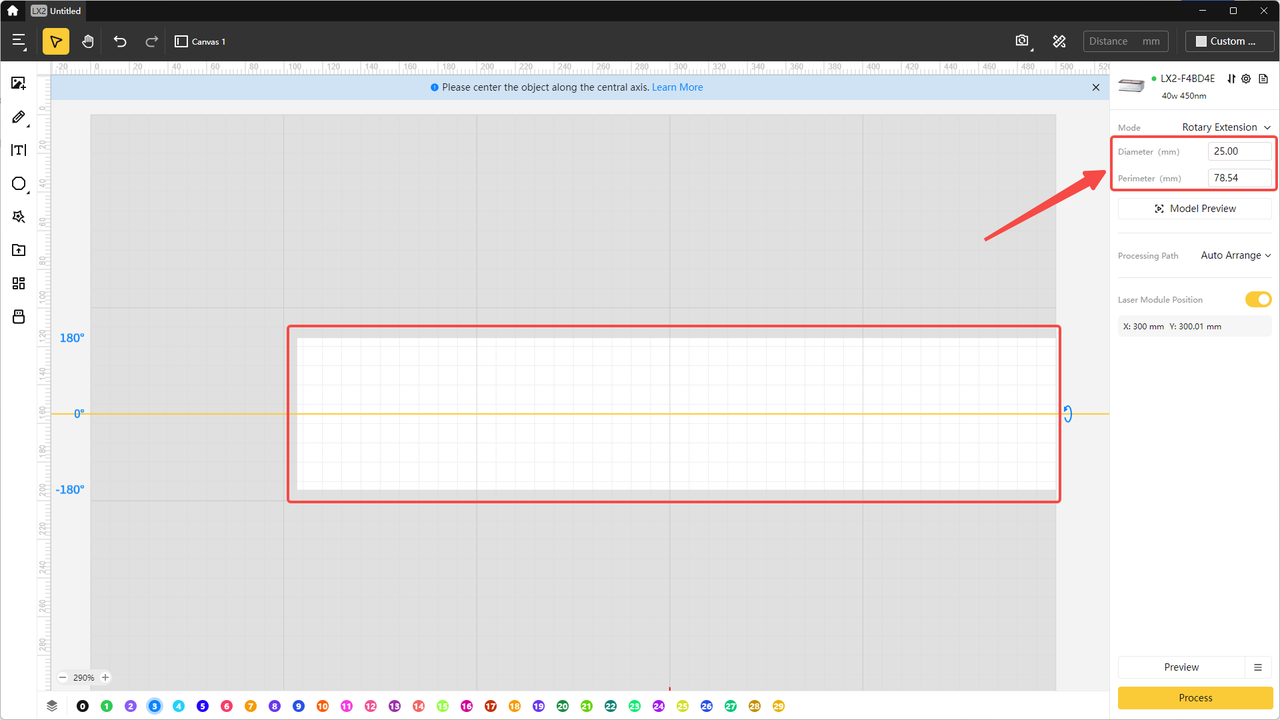

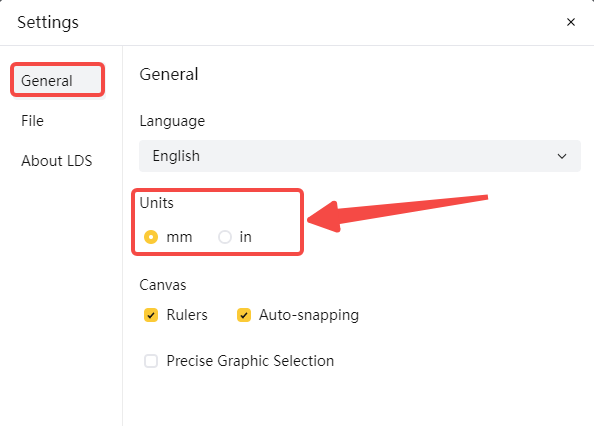

（2）素材の直径または外周長を入力すると、もう一方の値はソフトウェアが自動的に算出します。

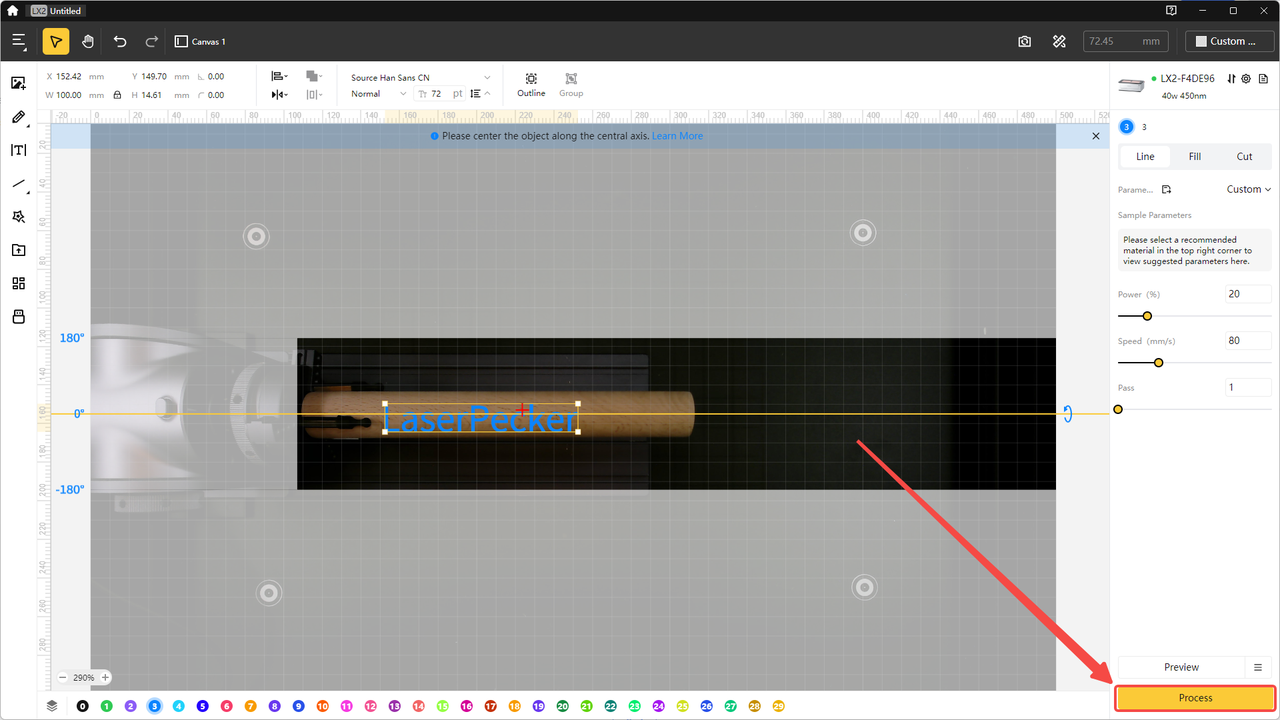

キャンバス上の白色領域は加工可能範囲、灰色領域は加工不可（範囲外）を示します。

（3）ロータリーエクステンションを使用して素材を固定します。

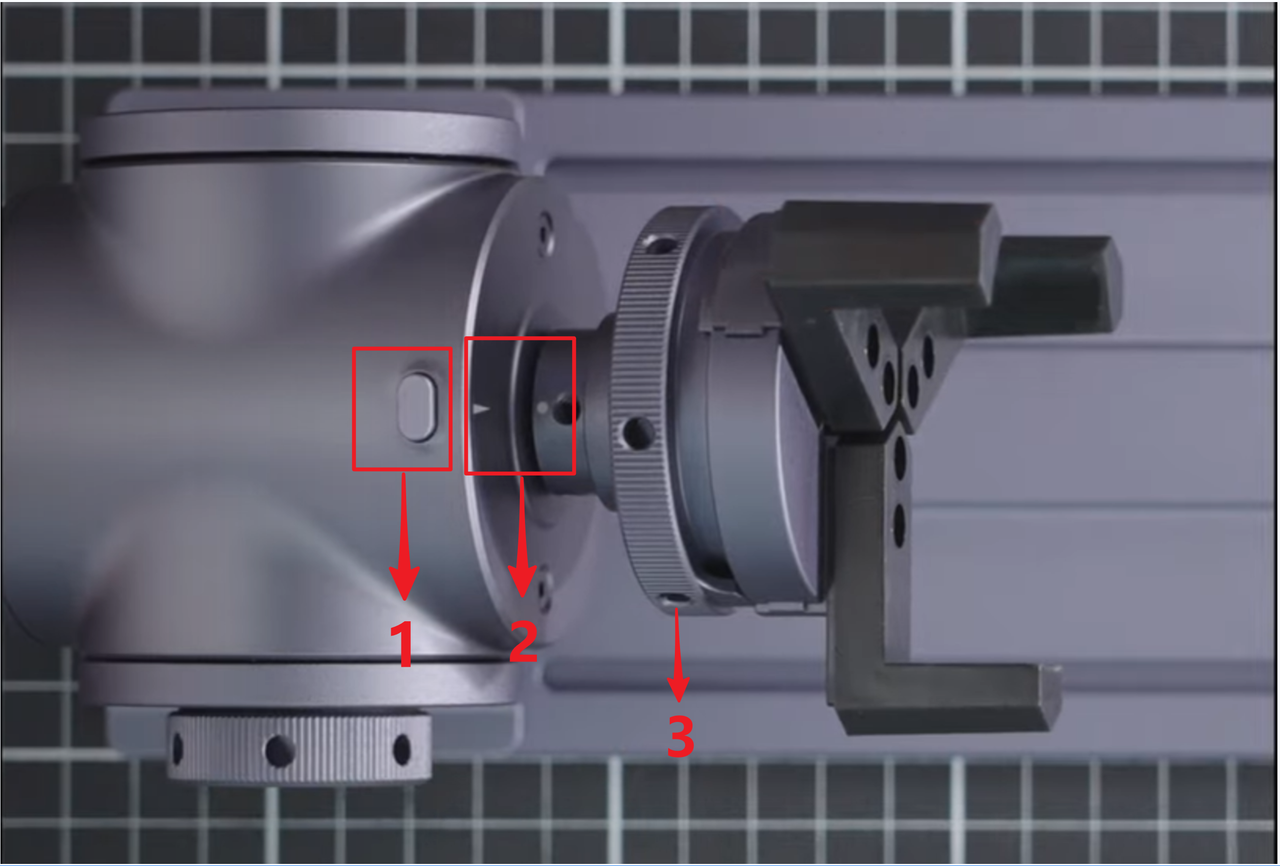

ロータリーエクステンションの角度を固定するには、チャックの白い点を矢印マークに合わせてロックボタンを押します。ロックボタンは開始位置を固定し、不意の動きを防ぐために使用します。
次に、チャック回転部を回してグリップ径を調整し、素材をしっかりと固定します。

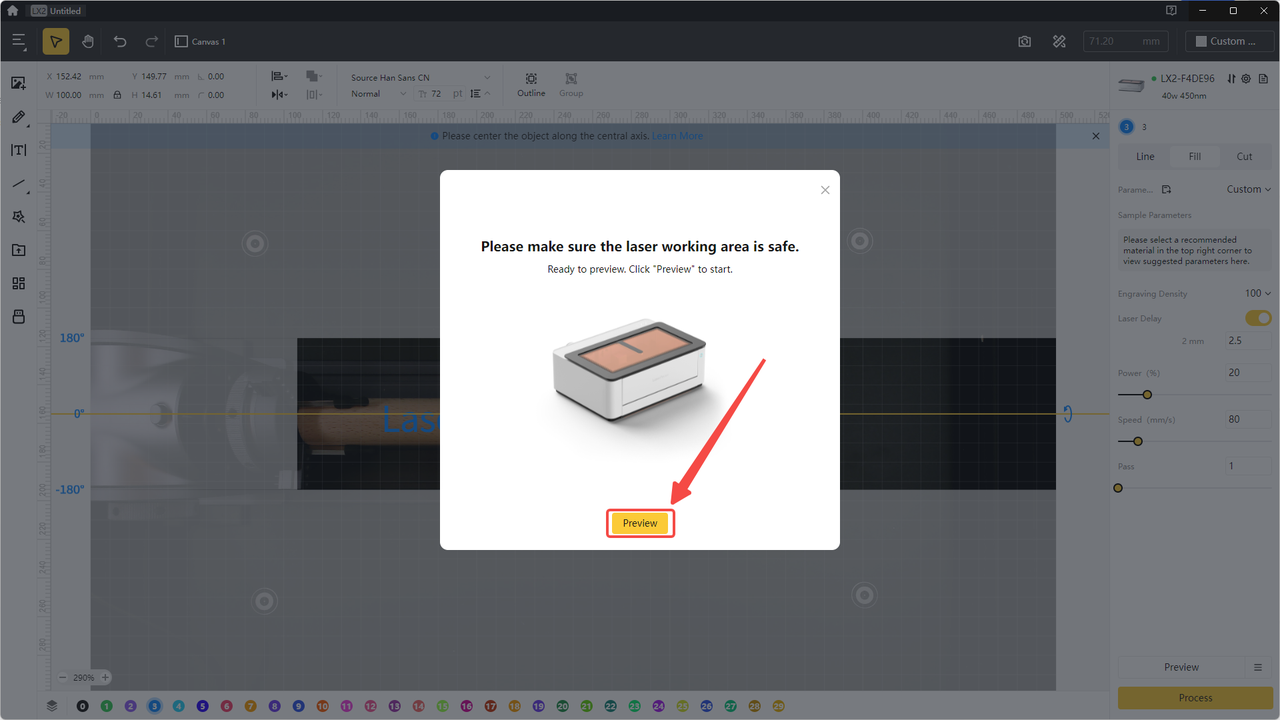

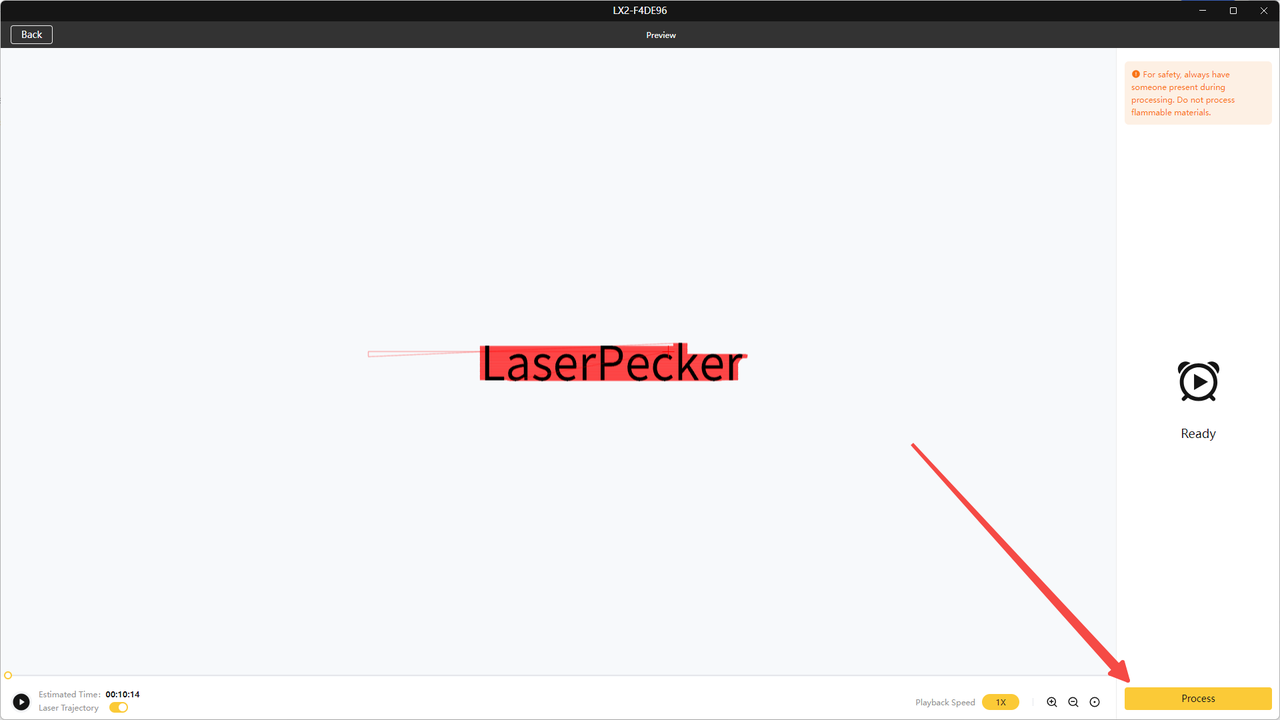

最後に、素材の固定が完了したらロックボタンを解除してください。ボタンを解除すると、プレビュー時にチャックヘッドが正常に回転します。解除しない場合、後続の加工に影響を与える可能性があります。

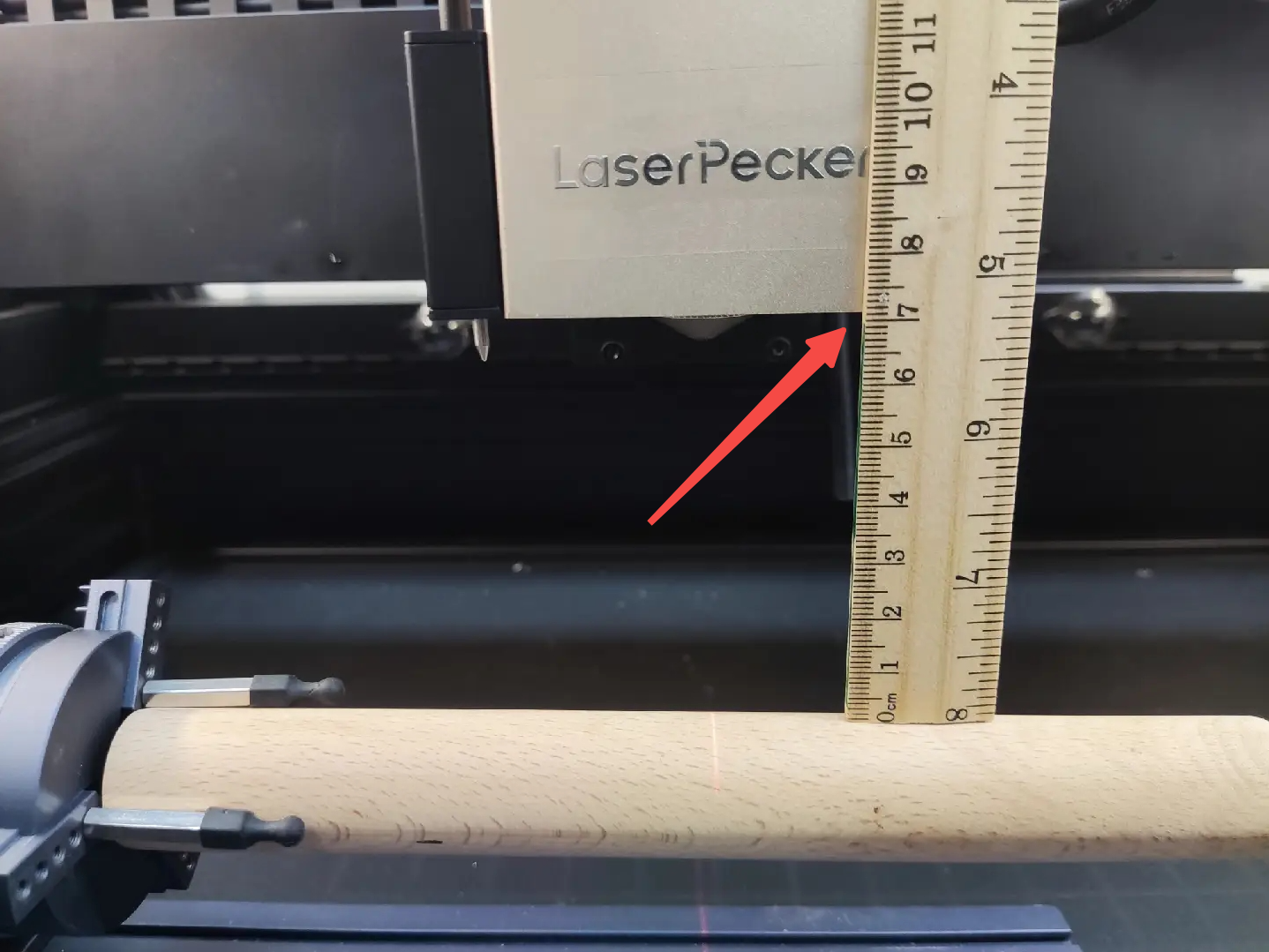

ステップ2: レーザーの焦点設定

自動測定

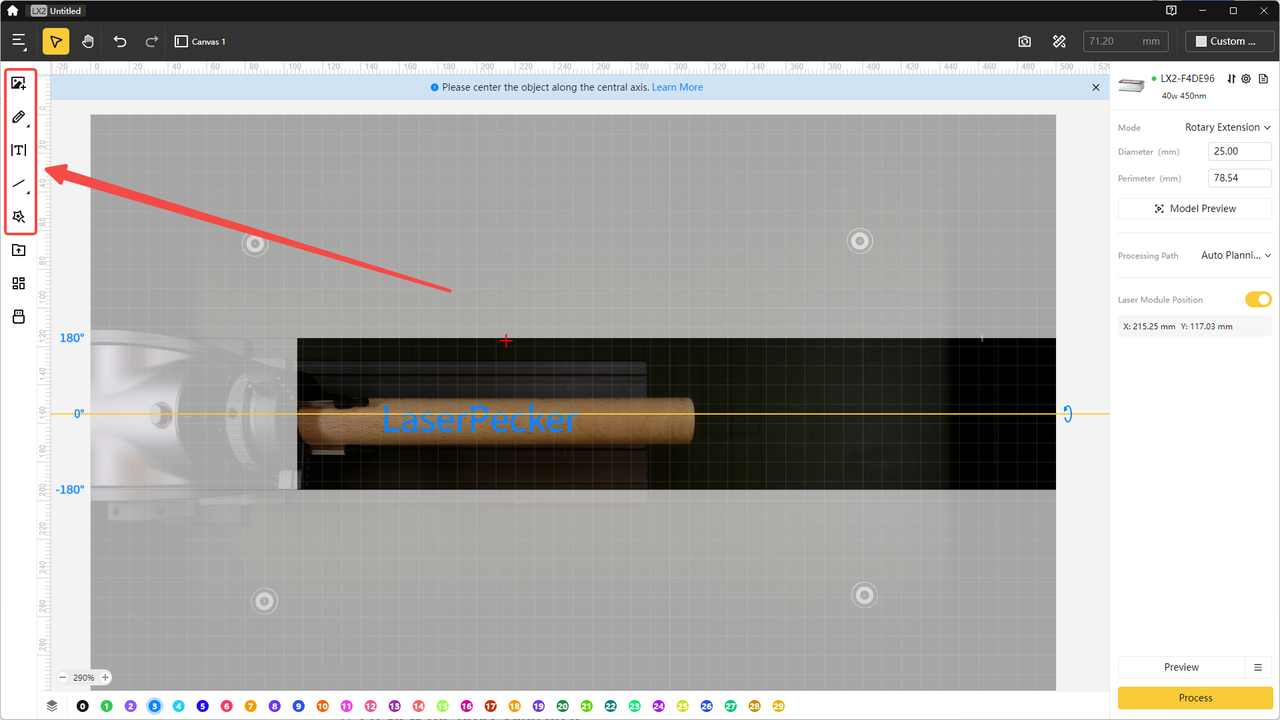

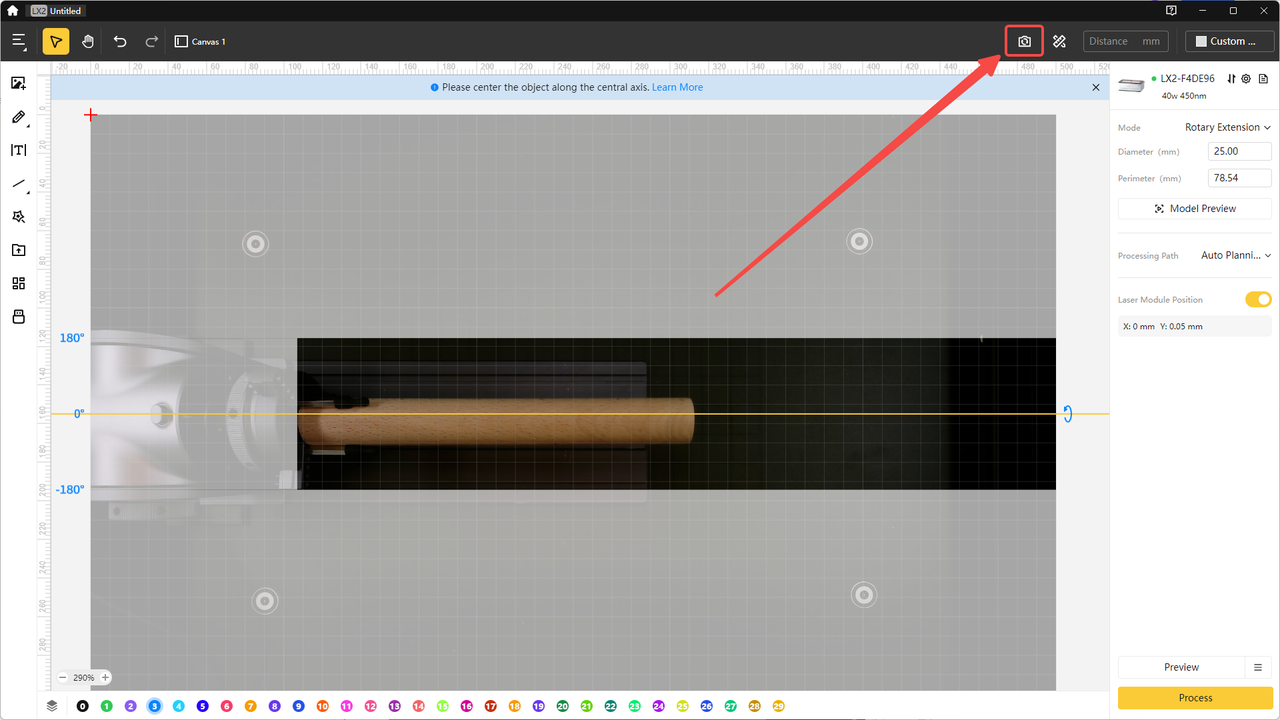

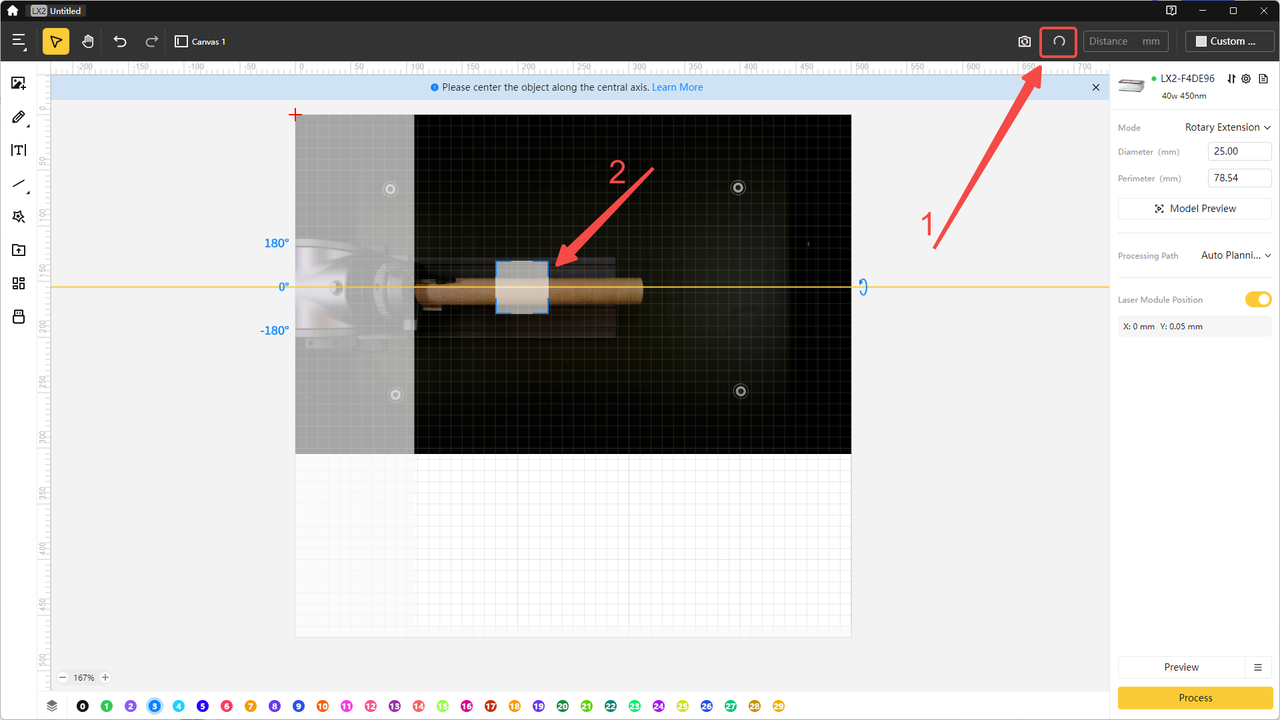

（1）LDSソフトウェア右上のカメラアイコンをクリックし、背景を更新します。

（2）「自動測定」ボタンをクリックし、カーソルを素材上に移動してクリックすると、自動測定が開始されます。

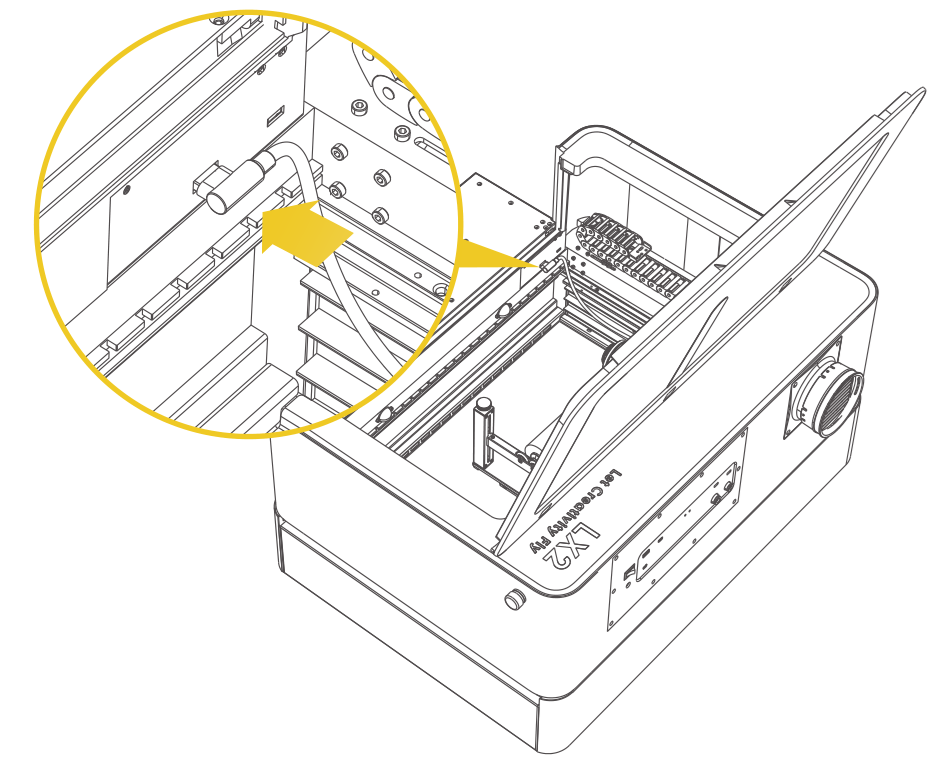

自動測定を行う前に、距離センサーが突出していないことを確認してください。

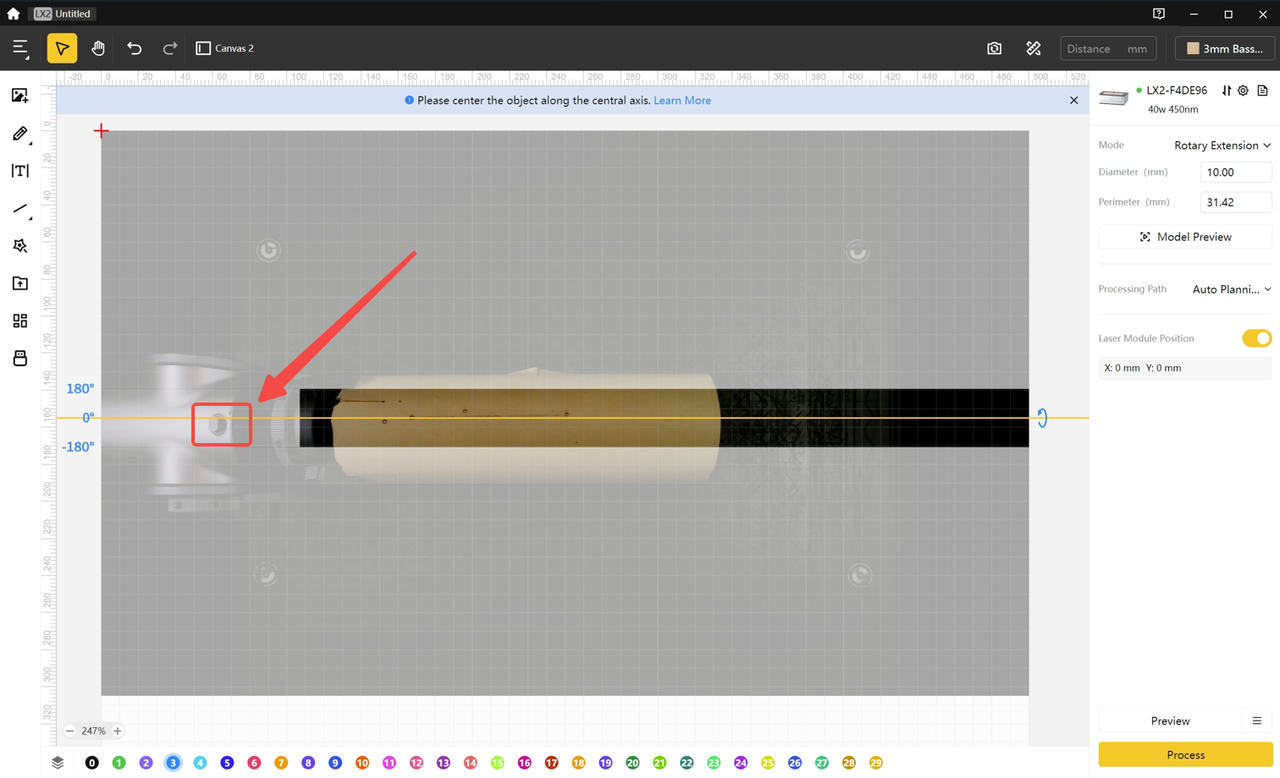

ロータリーエクステンションおよび素材中心に対して黄色の基準線がずれて見える場合がありますが、これは正常な現象です。
カメラ背景は「自動測定」機能を補助するためのものであり、LX2本体にベースプレートを直接取り付けた場合とは異なり、ライザーベースを使用してベースプレートを各段に挿入すると、カメラ画像に一定の遠近誤差が生じます。
