LX2 レーザーモジュールの交換手順

本ガイドでは、LaserPecker LX2に搭載されているレーザーモジュールを交換するための手順を、段階的に説明します。

1. レーザーモジュールの取り外し

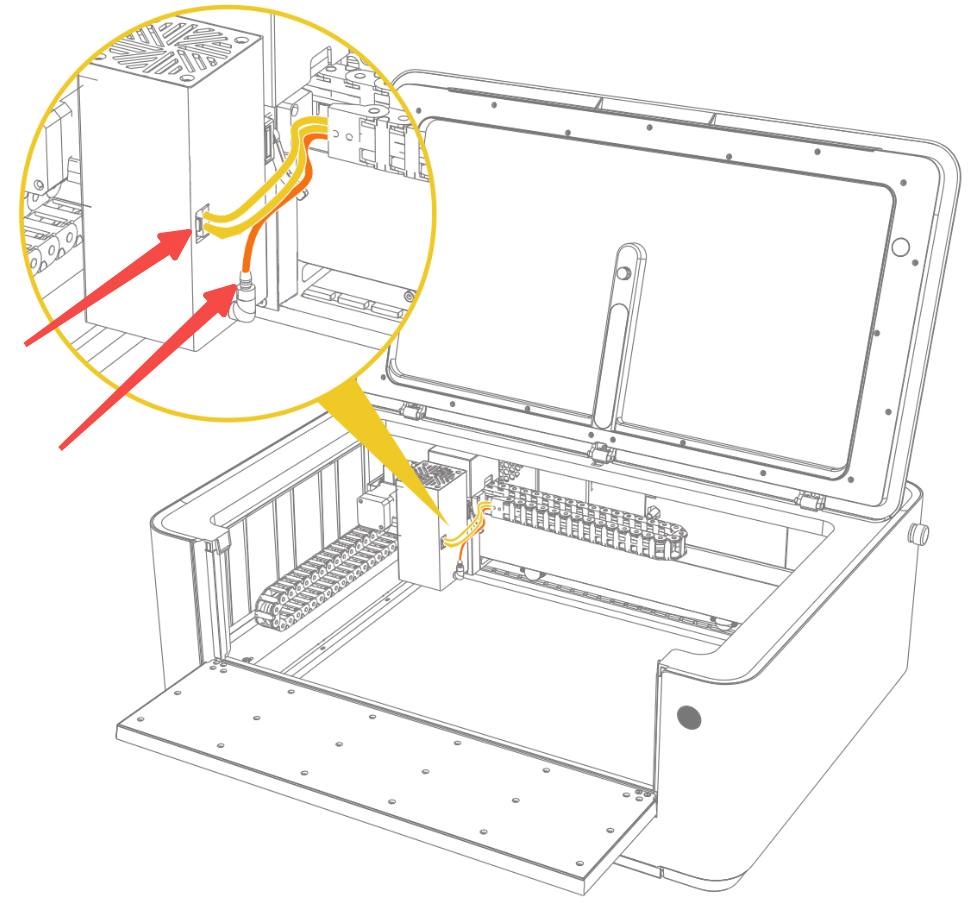

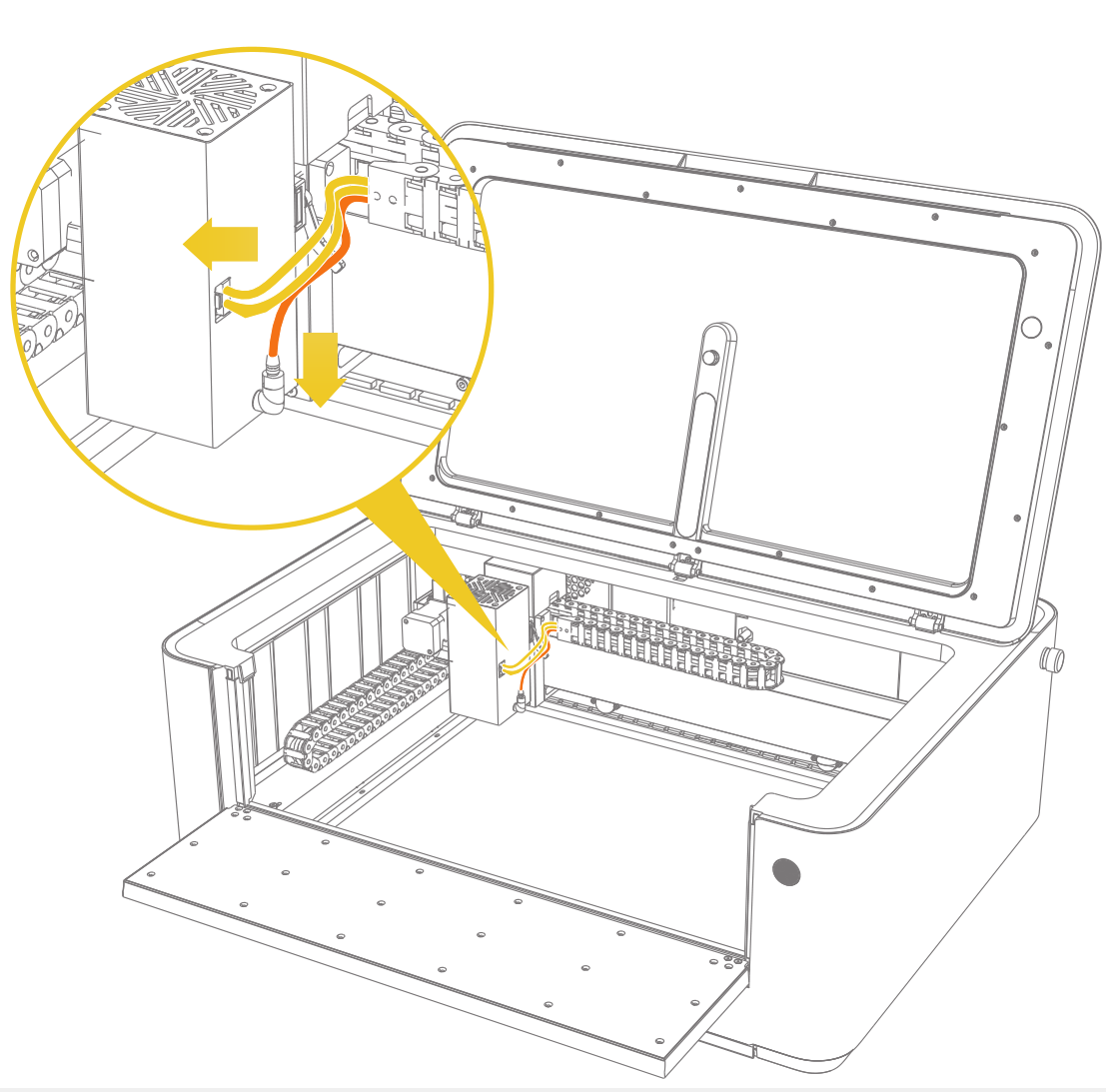

(1) 本体の電源をオフにし、レーザーモジュールから電源ケーブルを取り外してください。続いて、エアチューブを取り外します。

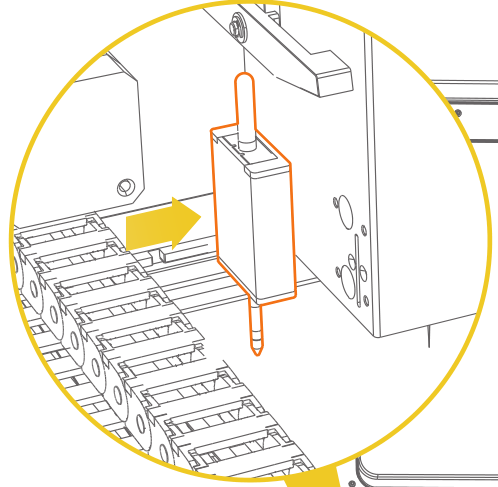

(2) 距離センサーを取り外してください。

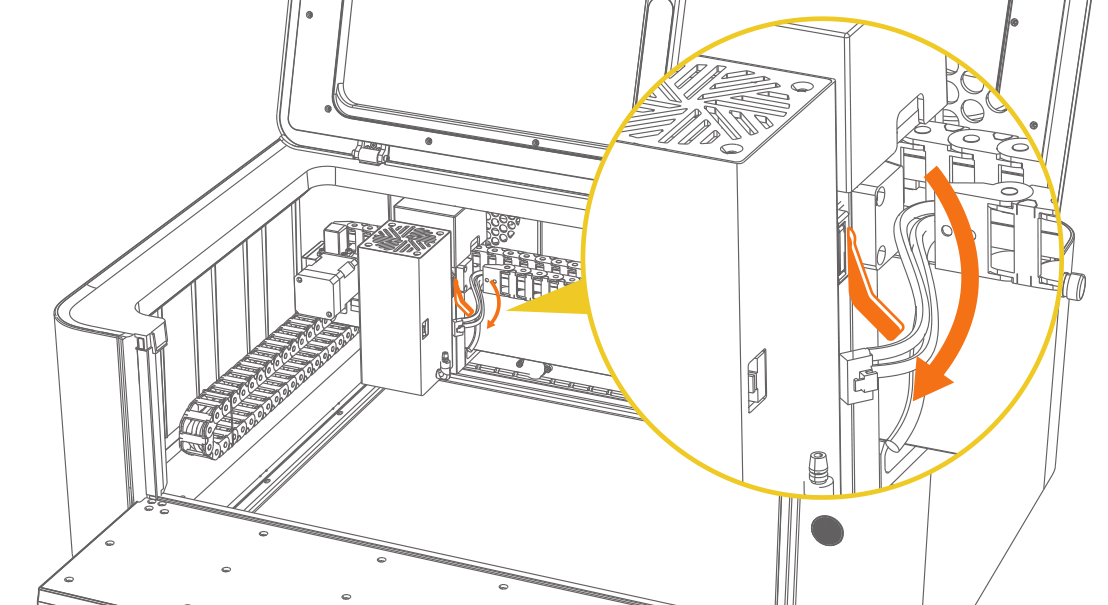

(3) 右側のハンドルを上方向に持ち上げ、レーザーモジュールをスロットから引き抜いてください。

2. 新しいレーザーモジュールの取り付け

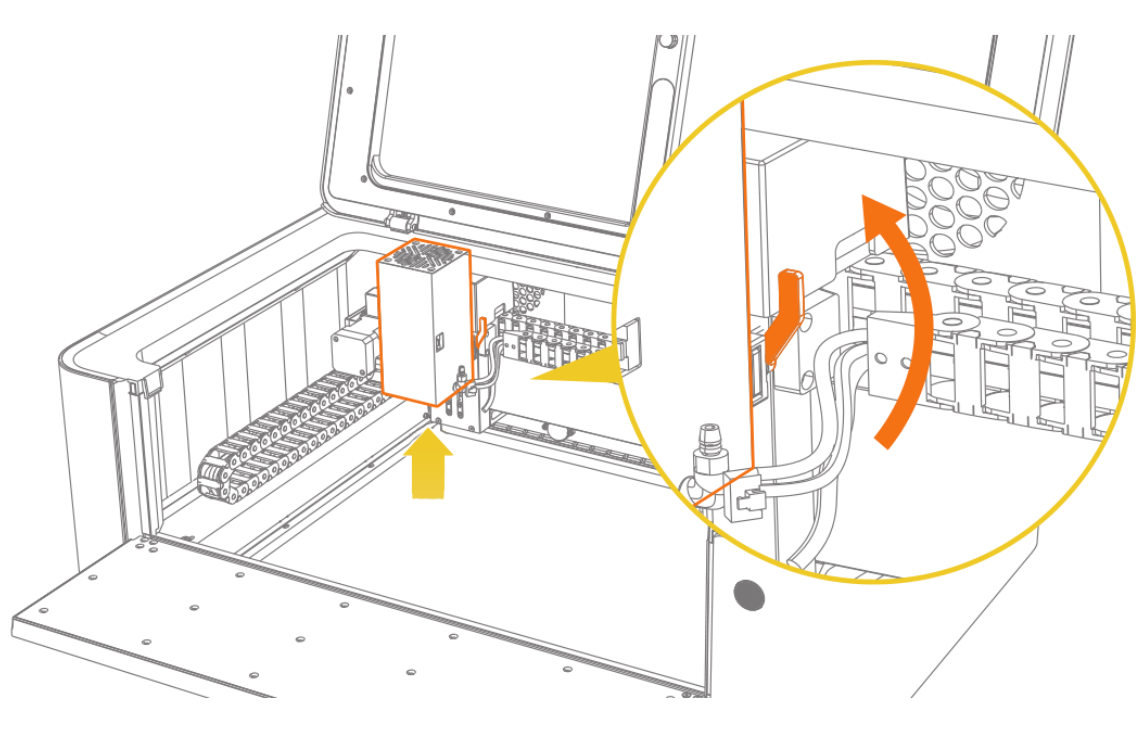

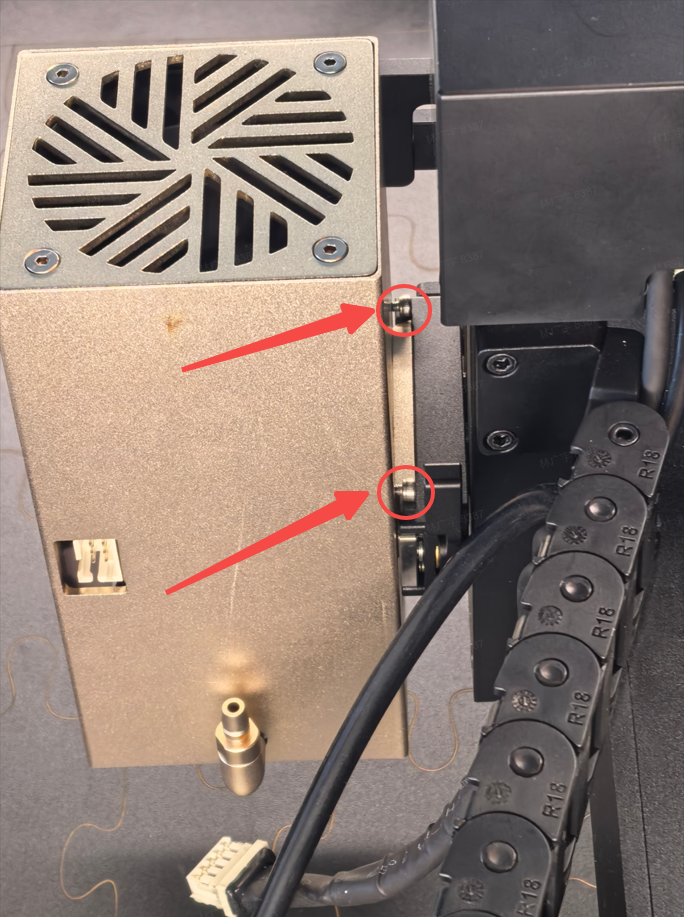

(1) レーザーモジュールを上方からマウントに設置してください。取り付けの際は、図中の赤い円で示されているネジの下端が、マウント表面に完全に密着していることを必ず確認してください。

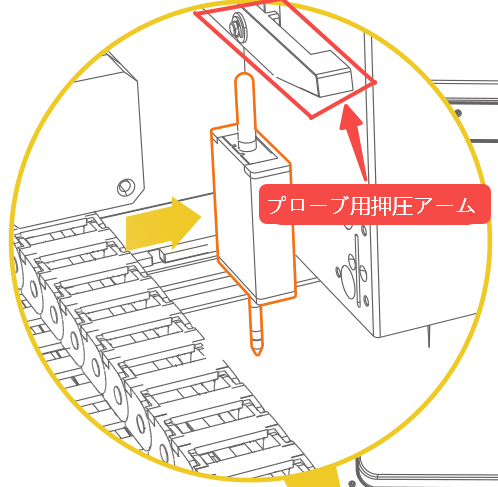

レーザーモジュールが正しく取り付けられていない場合、キャリブレーション機能に影響を及ぼすだけでなく、距離センサーのプローブ用押圧アームを損傷するおそれがあります。

(3) 電源ケーブル、エアチューブ、および距離センサーを再接続し、本体の電源をオンにしてください。

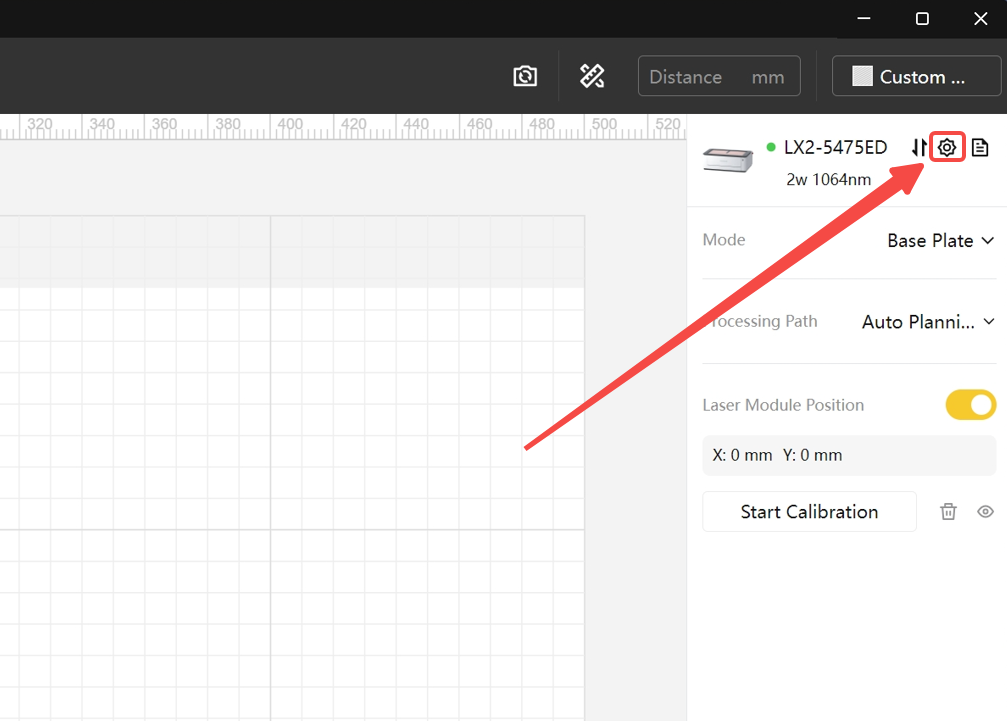

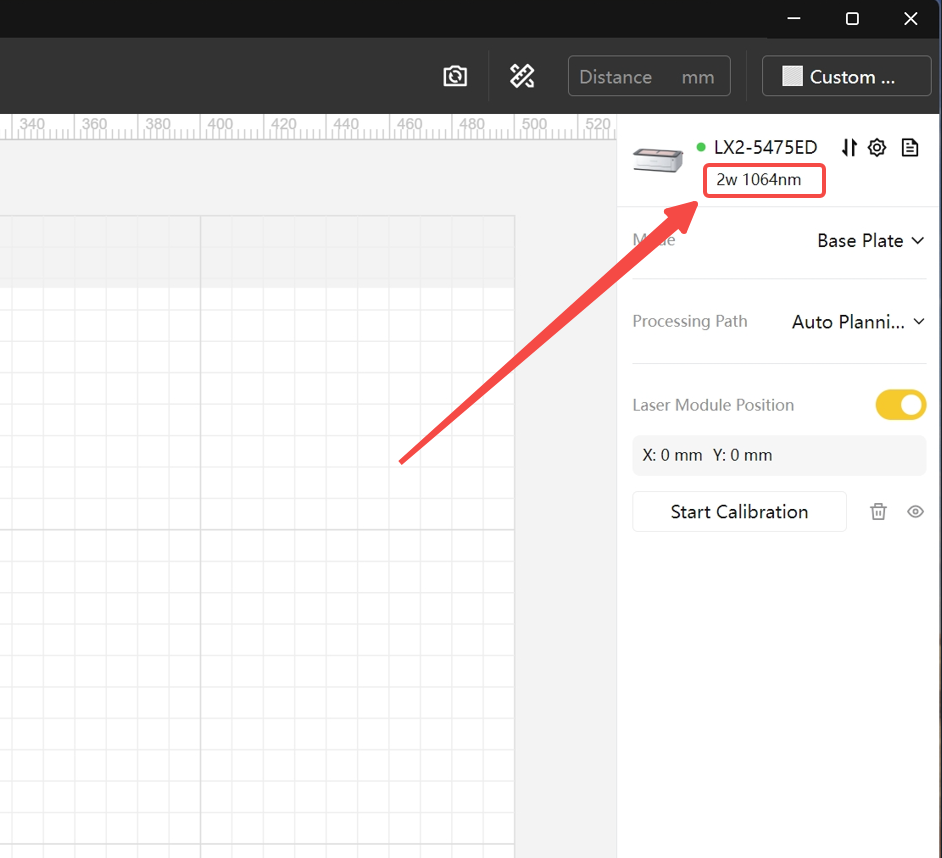

(4) 本体の起動および初期化が完了したら、ソフトウェアに接続してください。右側のパネルにレーザーモジュールの情報が表示され、正しく接続されているかを確認できます。

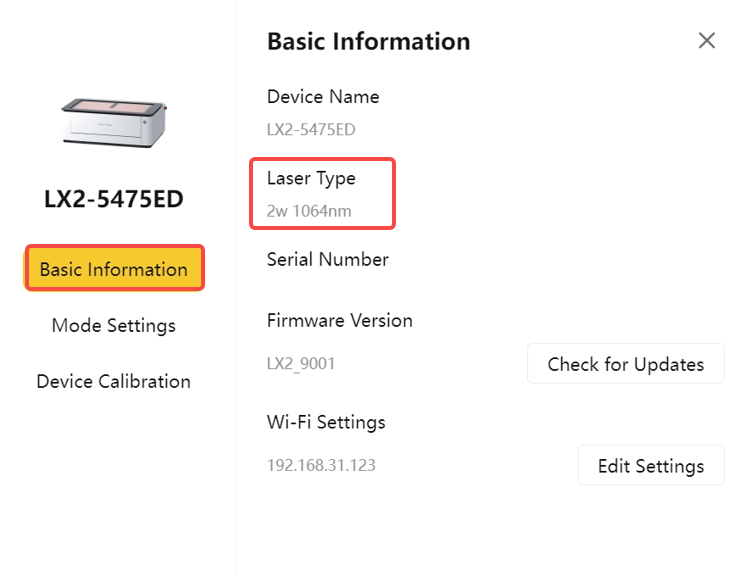

(5) また、［基本情報］画面にてレーザータイプを確認することも可能です。
