注意
曲面加工の精度は、素材の形状・表面の滑らかさ・測定条件によって変化する場合があります。最良の結果を得るために、加工前に素材がしっかりと固定され、正しく測定されていることを必ず確認してください。
このガイドでは、LX2を使用した曲面加工における重要なポイント、制限事項、および推奨される使用方法について説明します。
推奨される表面タイプ
曲面加工は以下のような対象に最も適しています：
- 滑らかな円筒形の表面
- 緩やかな曲面を持つオブジェクト
- 形状が安定しており、均一な素材

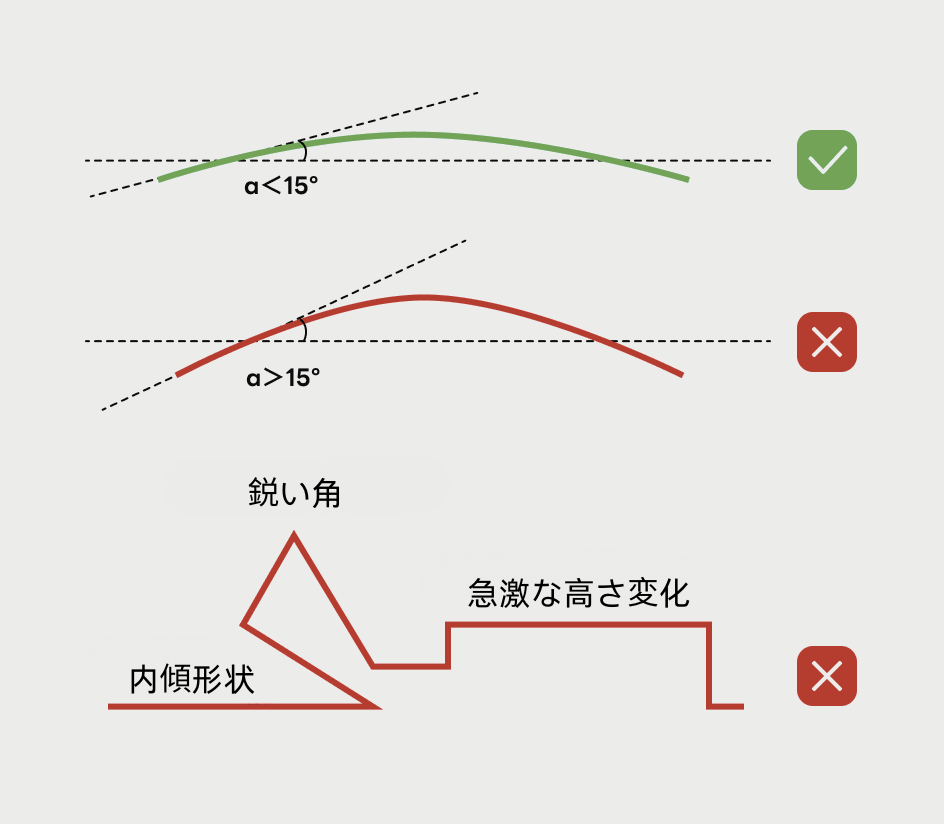

以下のような場合は、機能が正常に動作しない可能性があります：
- 反射率の高い表面
- 柔らかい、または不安定な素材
- 急激な曲率変化や鋭い角度を持つ形状
曲面加工に関する重要な注意事項
(1) 素材の固定について
LX2は、距離センサーが実際に素材へ接触することで曲面を測定します。そのため、測定時の接触によって素材が動いてしまう可能性があり、測定誤差やモデリングの不正確さ、または彫刻位置のズレにつながる場合があります。
測定および加工の前には、テープやクランプなどを使用して素材をしっかりと固定してください。
(2) 測定中の距離センサーの脱落について

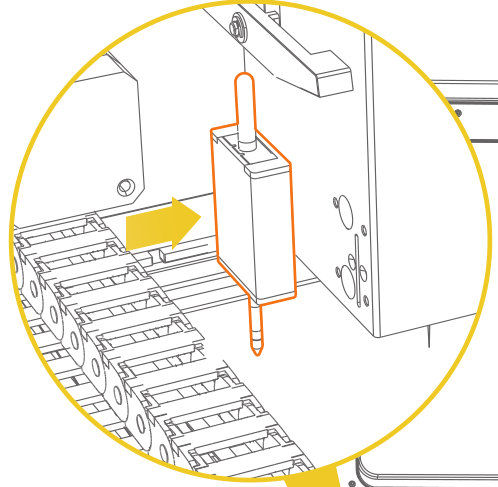

距離センサーは、レーザーモジュールとの干渉を避けるため磁力で取り付けられており、素材表面に接触しながら測定を行います。ただし、曲面形状では接触時の角度によってセンサーが外れたり、位置がずれる場合があります。
このような場合、LDSソフトウェア上でセンサーの再取り付けを促すメッセージが表示されます。
なお、センサーは曲面測定において制限があり、局所的な表面角度が約15°を超える場合、正常に測定できないことがあります。
測定中にセンサーが外れた場合、モデリング結果が不完全または歪む可能性があります。

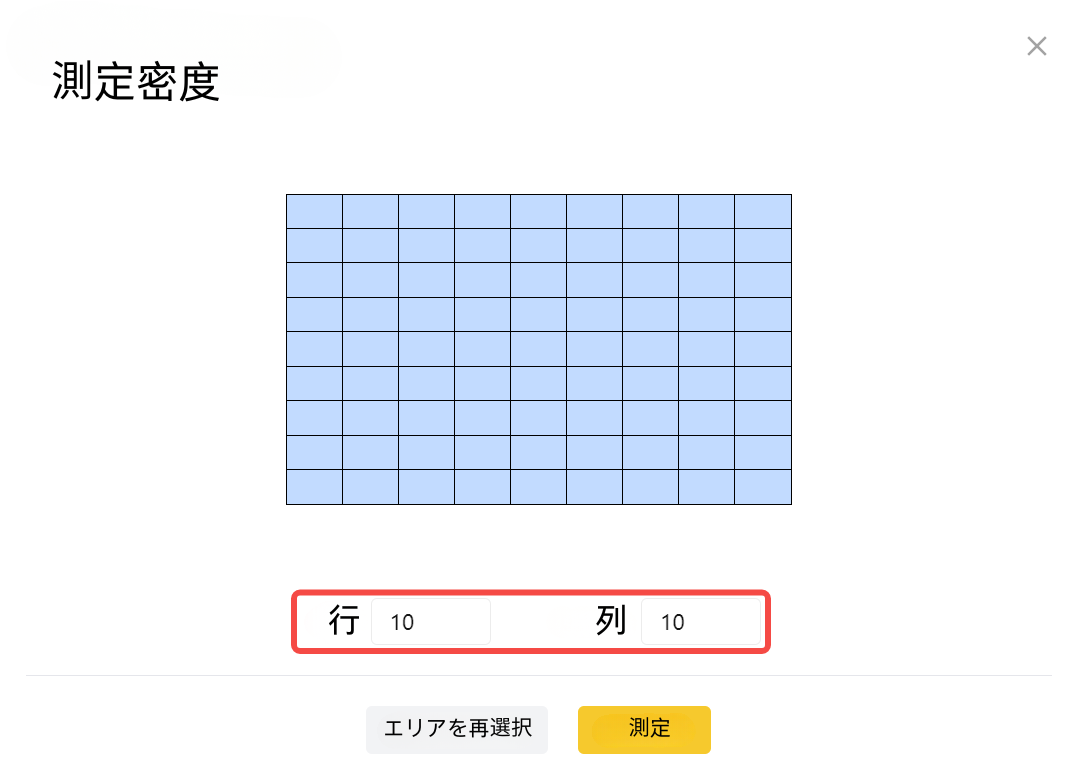

(3) 最適な測定密度の選択
曲面の測定およびモデリングでは、適切な行数・列数の測定密度を選択することが重要です。測定密度を高くすると精度は向上しますが、その分測定時間は長くなります。
- シンプルな円筒形状の場合は、低い測定密度でも十分な場合があります。
- 不規則または高精細な形状の場合は、高い測定密度が推奨されます。
一般的に、サイズが大きく複雑な形状ほど、正確なモデリングのためにより多くの測定行・列が必要になります。
測定密度が低すぎる場合、複雑な曲面において彫刻深度のムラやパターンの歪みが発生する可能性があります。
(4) 曲面加工の処理時間について
曲面加工は、一般的に平面加工よりも時間がかかります。平面加工では主にX軸・Y軸の移動のみで処理が行われますが、曲面加工ではZ軸方向の高さ調整が頻繁に必要になります。
この追加的な動作の複雑さにより、全体の加工速度は低下します。
注意
複雑な曲面では、彫刻深さにわずかなばらつきが生じる場合がありますが、これは正常な現象です。
