広々として風通しの良い部屋を選び、機械を設置する床や机が平らで安定していることを確認してください。LaserPecker LX2のパッケージを開封します。2人でLaserPecker LX2を箱から持ち上げてください。機械の上蓋を開け、パッケージ内の部品を取り出します。部品の不足や破損がある場合は、カスタマーサポート（support@laserpecker.com）までご連絡いただき、アフターサポートをご利用ください。

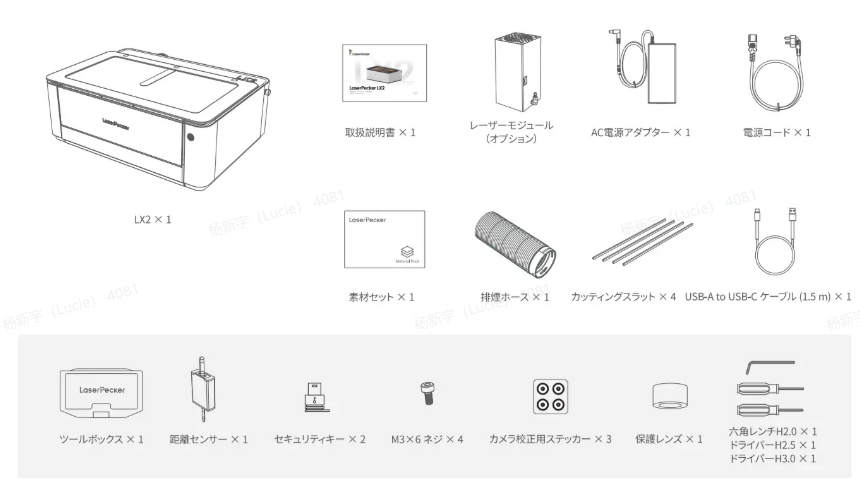

LaserPecker LX2 パッケージ内容

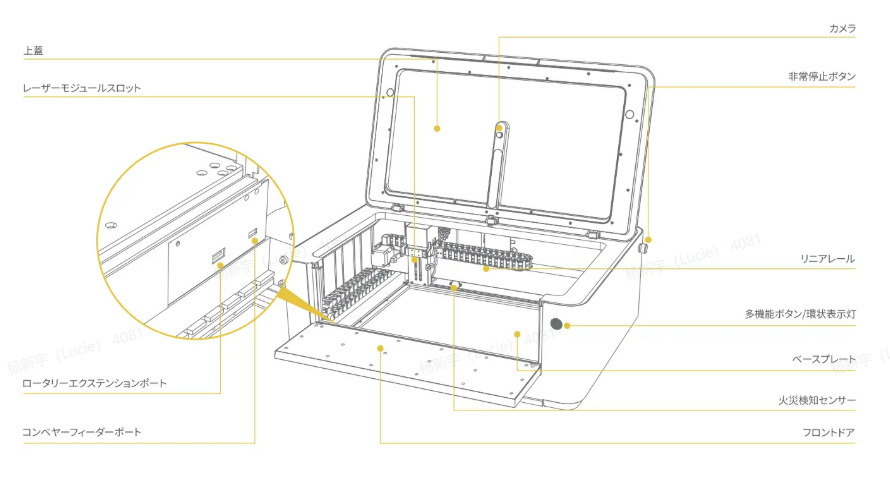

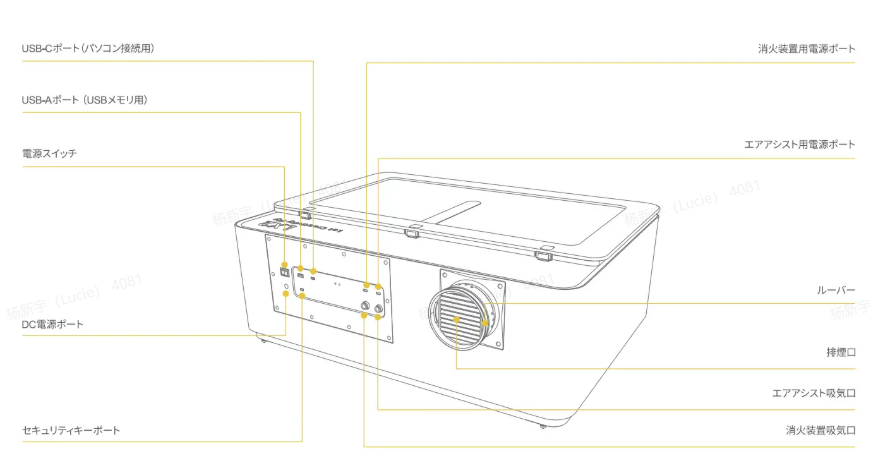

部品紹介
ボタン機能とその説明
| ブザー | 環状表示灯 | 機器のステータス | ボタン操作 |
|---|---|---|---|
| / | 白色の点滅 | スタンバイ中 | / |
| / | 青色の点滅 | ネットワーク設定済み、ソフトウェア未接続 | / |
| / | 青色の点灯 | スタンバイ中、ソフトウェア接続済み | / |
| / | 白色の点滅 | オートフォーカス中 | 長押しで終了 |
| / | 白色の点滅 | 曲面測定中 | 長押しで終了 |
| / | 白色の点滅 | 素材位置調整中 | 短押しでマーク; 長押しで終了 |
| / | 紫色の点灯 | プレビュー中 | 長押しで終了 |
| / | 緑色の点灯 | 準備完了 | 短押しでスタート;長押しでキャンセル |
| 1回ビープ音 | 緑色の点灯 | 起動中 | / |
| 1回ビープ音 | 白色の点滅 | ネットワークに接続中 | ボタンを5秒間長押しでネットワーク設定モードに入る |
| 1回ビープ音 | RGB呼吸ランプ | 加工中 | 短押しで一時停止; 長押しでキャンセル |
| 1回ビープ音 | 赤と青の交互点滅 | ファームウェア更新中 | / |
| 1回ビープ音 | 紫色の点滅 | 加工一時停止中 | 短押しで再開;長押しで停止 |
| 1回ビープ音 | 紫色の点滅 | デバイスエラー（彫刻中に本体が傾いた） | / |
| 3回ビープ音 | 赤色の点滅 | ファームウェア起動失敗 | 3秒間の電源オフ後に再起動 |
| 連続ビープ音 | 黄色の点滅 | レーザーモジュールが正しく接続されていない / カバー未閉鎖 | / |
| 連続ビープ音 | 赤色の点滅 | 炎検出 | 短押しでアラーム音を解除 |
1. 使用前の準備
1.1 レーザーモジュールを取り付ける

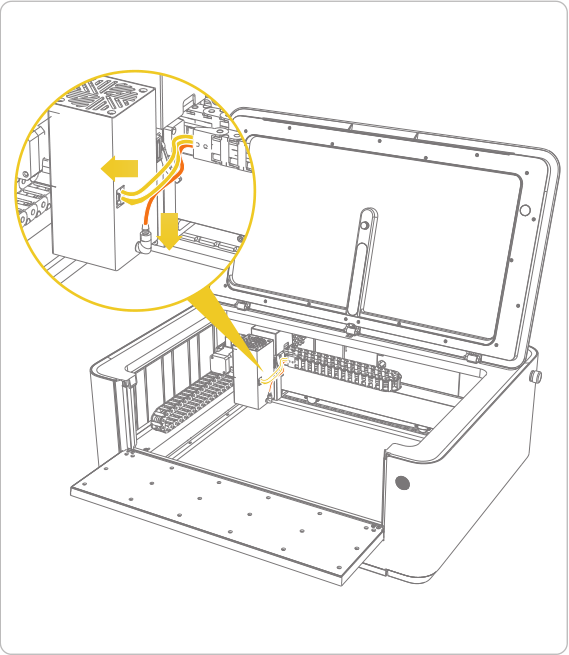

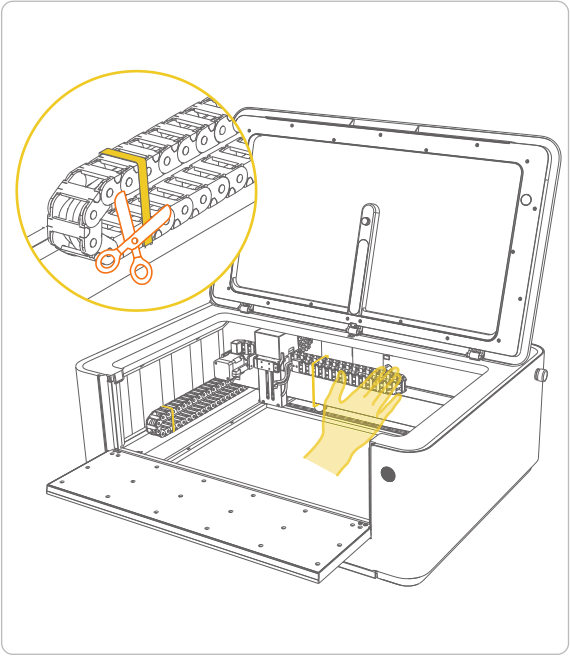

(1) 蓋と正面のドアを開けてください。両側のすべての結束バンドを切断し、ビームを少し外側に引き出して、レーザーモジュールを取り付けるためのスペースを作ってください。

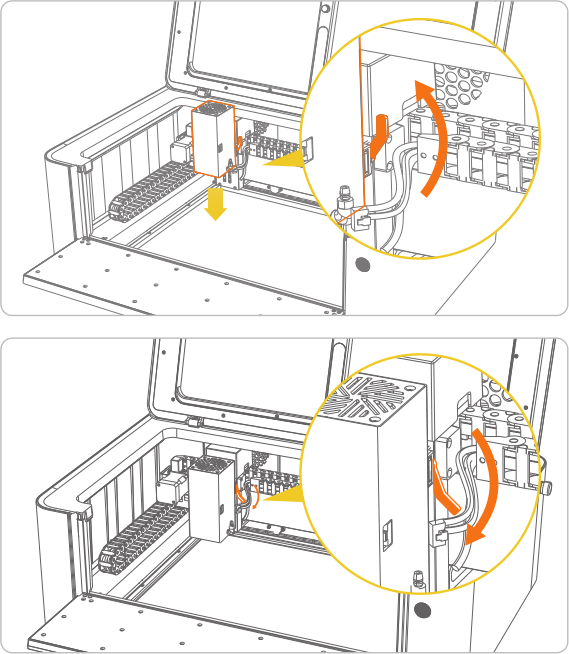

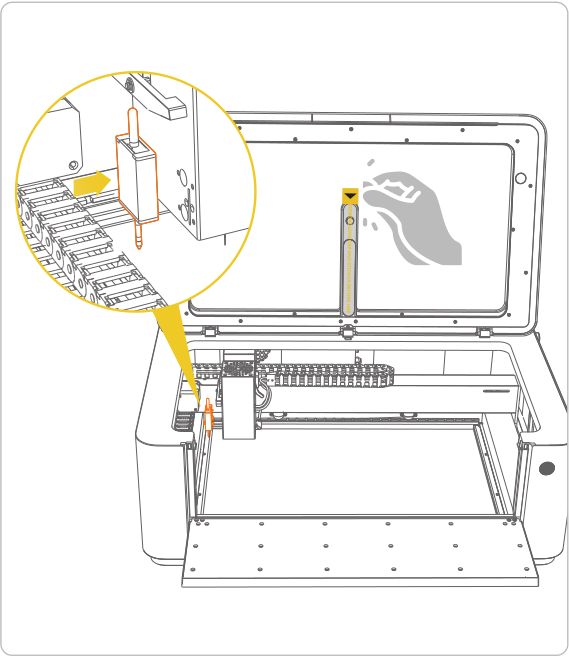

(2) 組み立て前に、右側のハンドルが上部に位置していることを確認してください。レーザーモジュールをレーザーモジュールスロットに挿入します。その後、右側のハンドルを押し下げてモジュールを固定します。
(3) レーザーモジュールに電源ケーブルとエアチューブを接続してください。
(4) 距離センサー（ツールボックス内にあります）をレーザーモジュールに取り付けます。その際、カメラの保護フィルムを必ず剥がしてください。
1.2 排気管を取り付ける

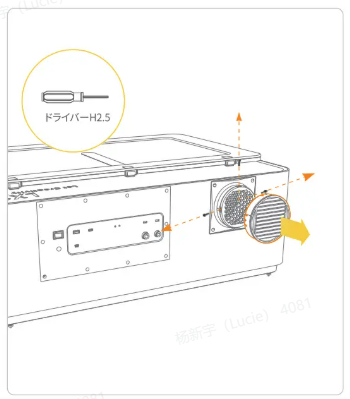

(1) 六角レンチH2.5を使用して、機械背面のルーバーの3本のネジを緩めます。その後、ルーバーを左右にスライドさせて取り外します。

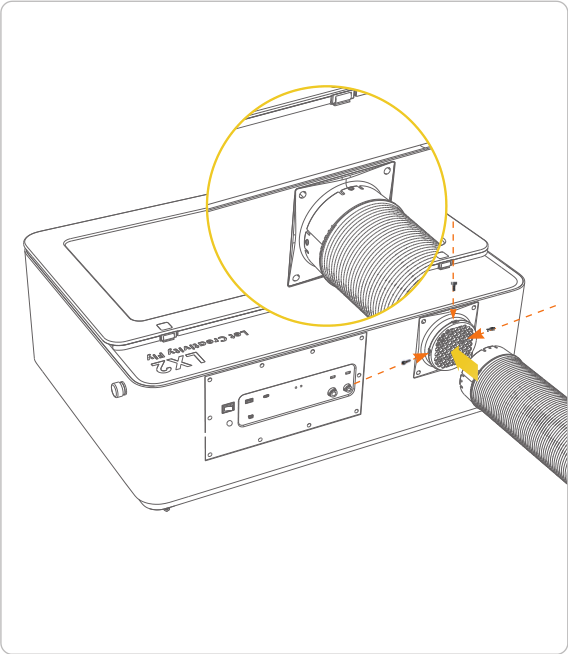

(2) 排煙管を排煙口に取り付け、3本のネジを締め付けて固定してください。
1.3 電源をつなぐ

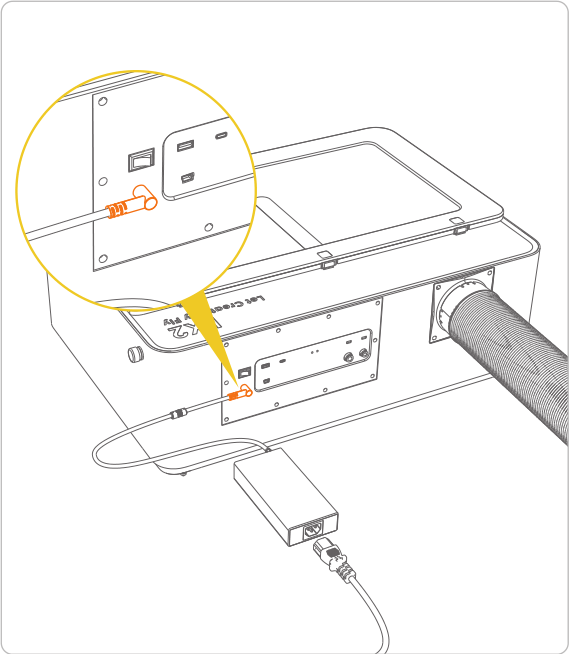

電源ケーブルをAC電源アダプターに接続し、DC電源ポートに差し込んでください。

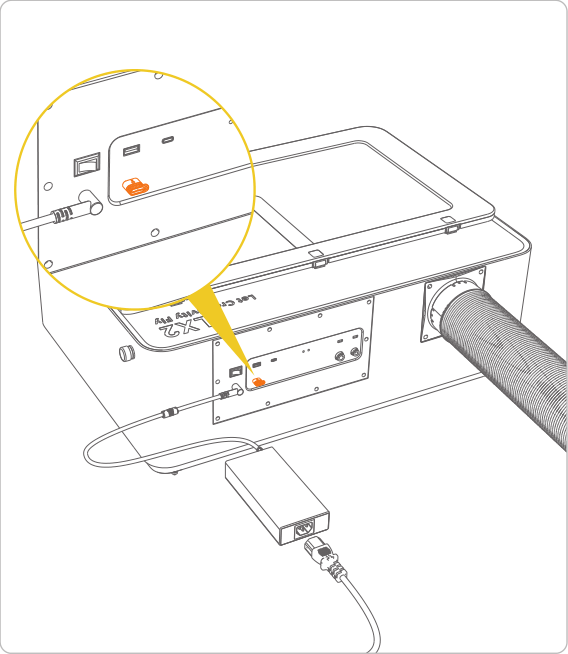

1.4 セキュリティキーを挿入する
ツールボックスからセキュリティキーを1本取り出し、機械背面のキーインターフェースに挿入してください。

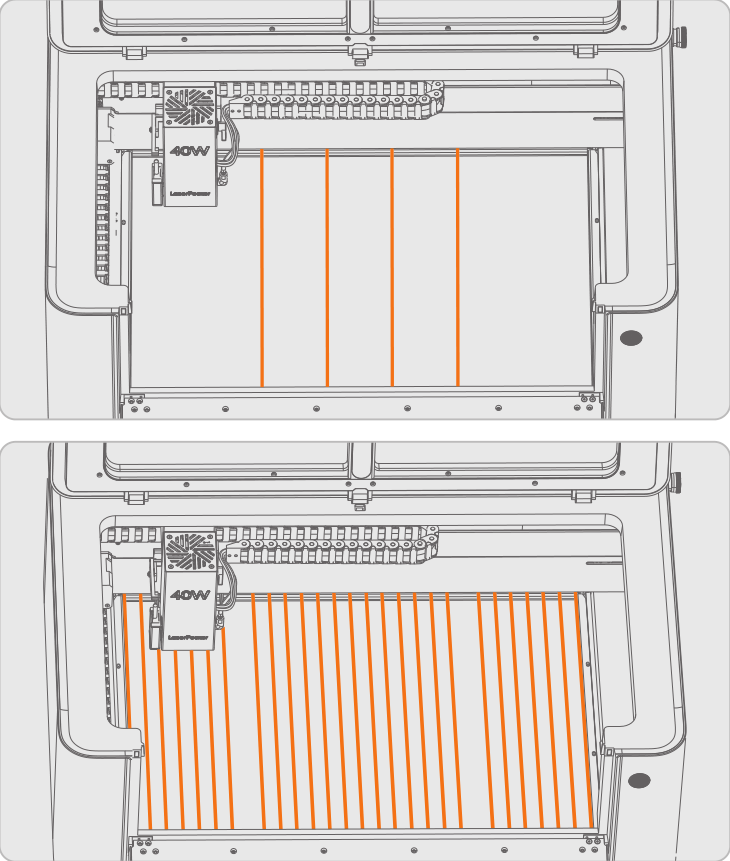

1.5 スラットを取り付ける（切断作業を行わない場合はこの手順をスキップしてください）
木材などの材料をカットする際は、スラットを使用して空気の流れを良くすることで切断の性能を向上させることができます。

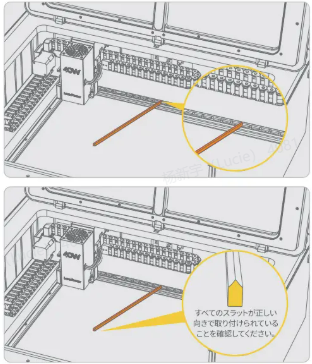

(1) スラットを包装から取り出します。機械内部の前後フレームにあるスロットに挿入します。
(2) スラットの間隔は必要に応じて調整可能です。 通常のLX2パッケージには4枚のスラットが含ま れております。（スラットが追加で必要な場合は別途ご購入いただけます。）

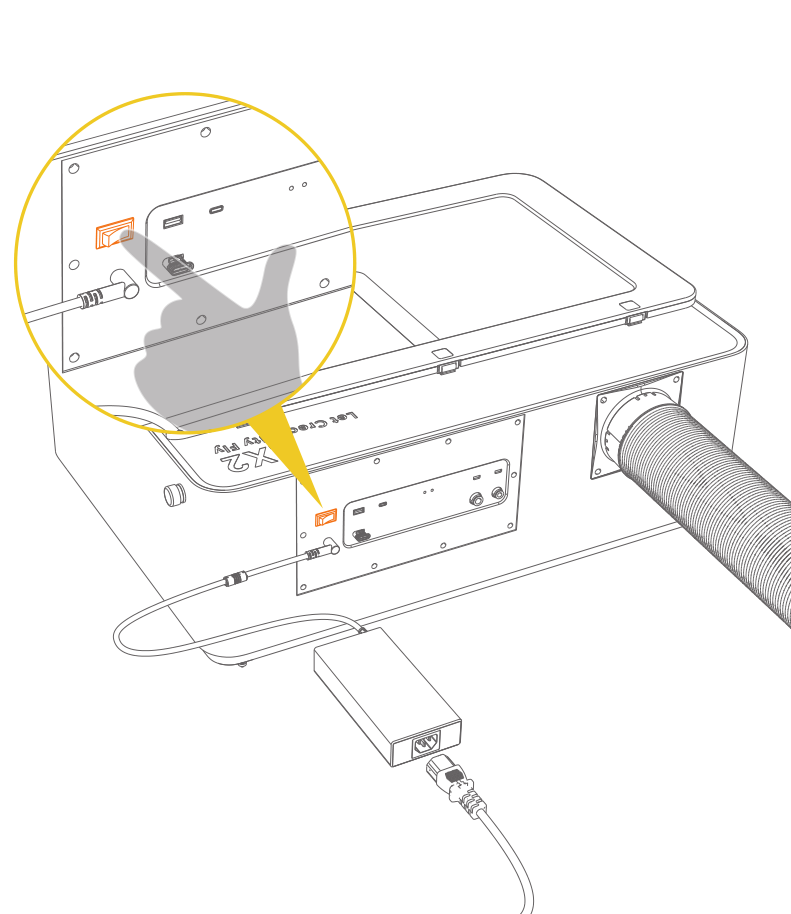

1.6 電源を入れる
(1) LX2の電源スイッチをオンにしてください。

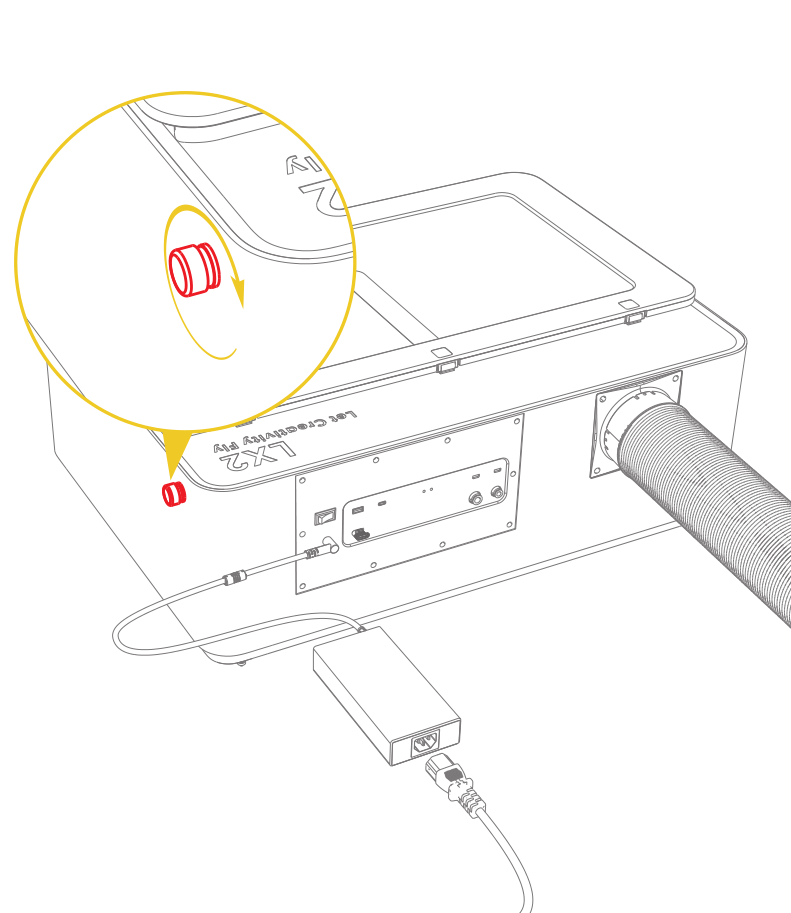

(2) ご使用の前に非常停止ボタンを時計回りに回してロックを解除してください。
2. PCソフトウェアへの接続
2.1 USB-A to USB-Cケーブル（1.5 m）を経由して接続する
(1) USB-A 端末をコンピューターに接続し、もう一方の端末を LaserPecker LX2 の背面にある USB ポートに接続してください。

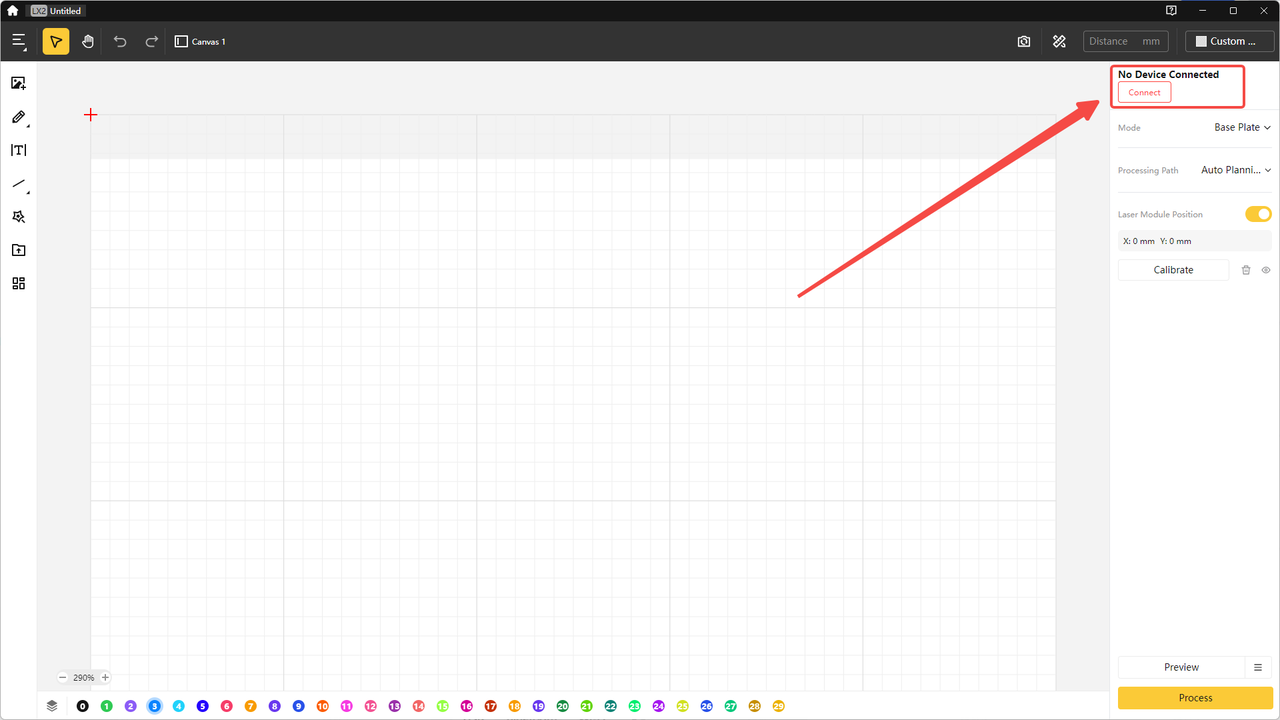

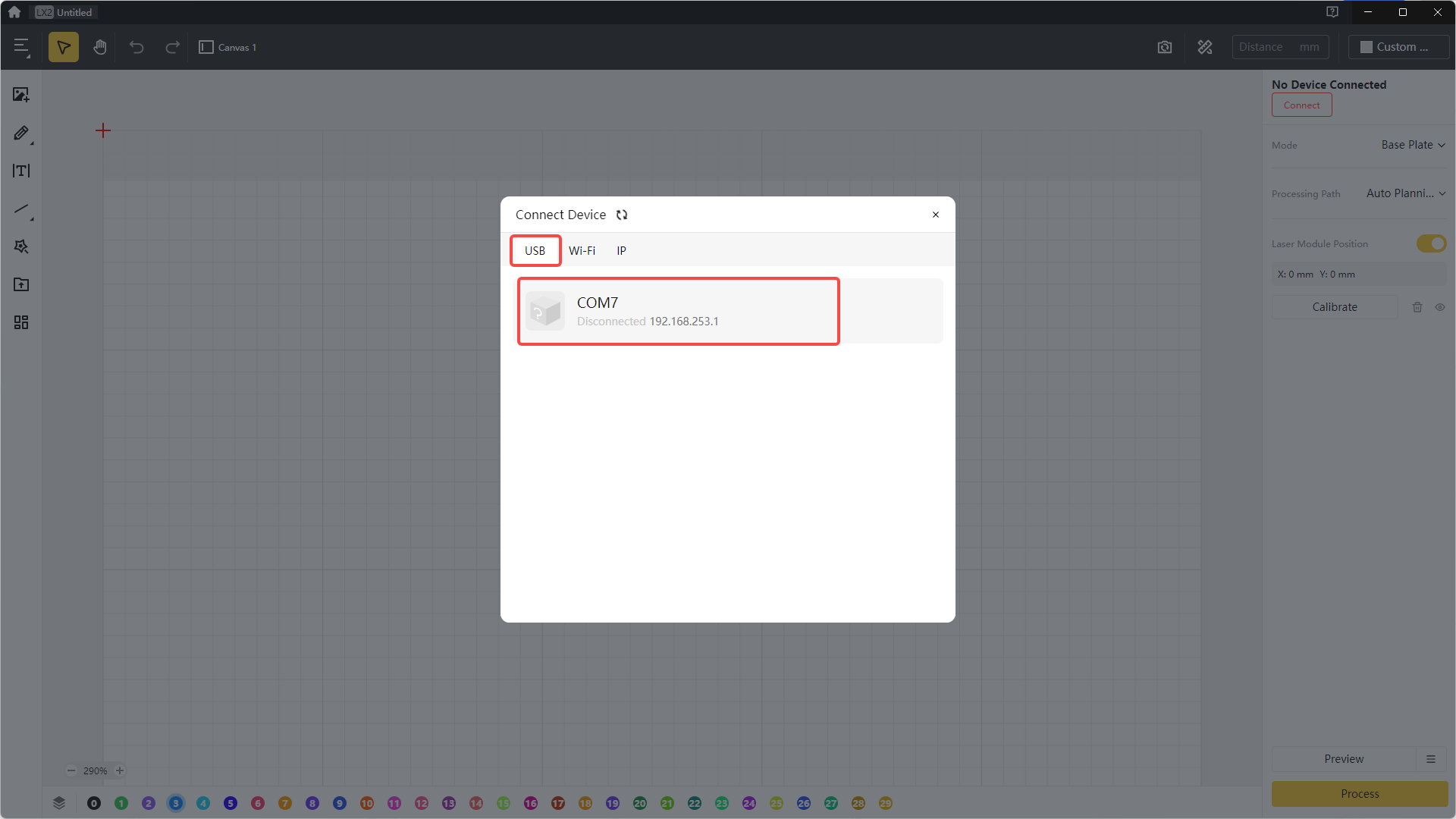

(2) LDSソフトウェアを開き、右上の「接続」をクリックし、「USB」を選択し、識別されたCOM7を選択します（COM7はあくまで例であって、機械によってCOMポートは異なります）
2.2 Wi-Fi を経由して PC ソフトウェアに接続する (初回 Wi-Fi 設定またはネットワーク変更時)
(1) Wi-Fi 接続を設定する前に、まず USB-A から USB-C ケーブル (1.5 m) を使用して本機をコンピューターに接続する必要があります。この USB 接続により、本機の Wi-Fi 設定を実施することができます。

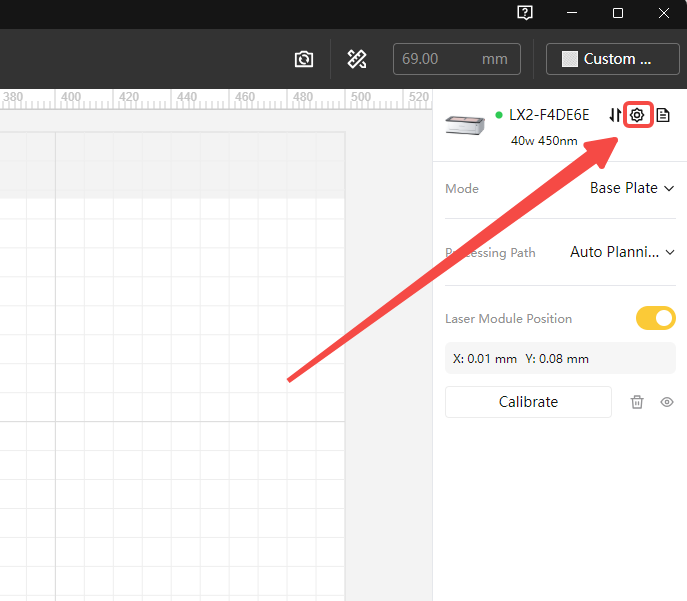

(2) 接続後、ソフトウェア画面右上の機械設定ページに入ります。

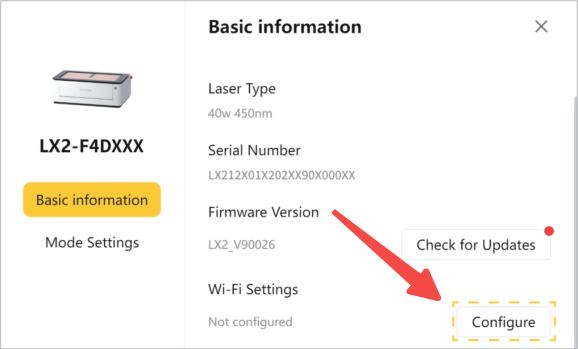

(3) 「Wi-Fi設定」を選択し、「設定」をクリックして、機械のWi-Fiネットワークを設定します。

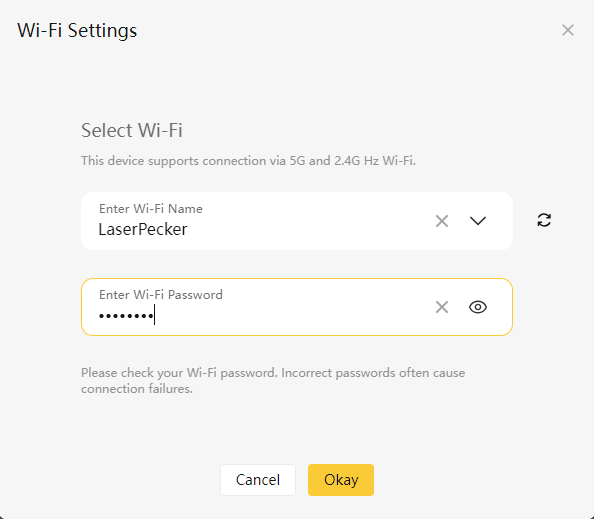

(4) Wi-Fiネットワークを選択し、（LaserPecker LX2は2.4Gおよび5G Wi-Fi接続に対応しています）Wi-Fiパスワードを入力してください（パスワードが正しく入力されていることを確認するため、プレビューを有効にすることを推奨します）。Wi-Fi名とパスワードが正しいことを確認し、「確認」ボタンをクリックして、Wi-Fi接続の設定が正常に完了するまでお待ちください。

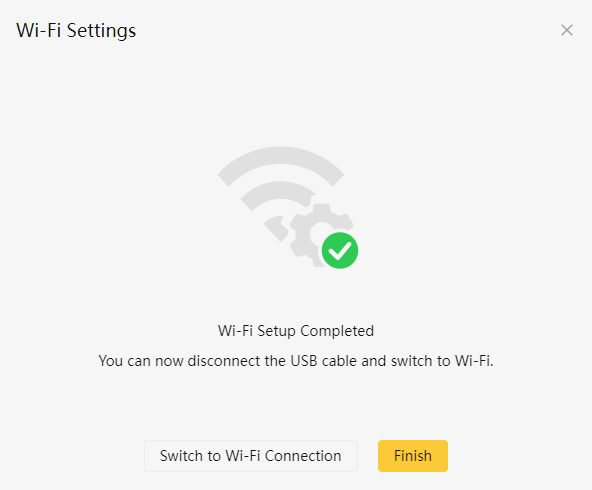

(5) Wi-Fiの設定が正常に完了したら、「Wi-Fi接続に切り替える」ボタンをクリックしてください。

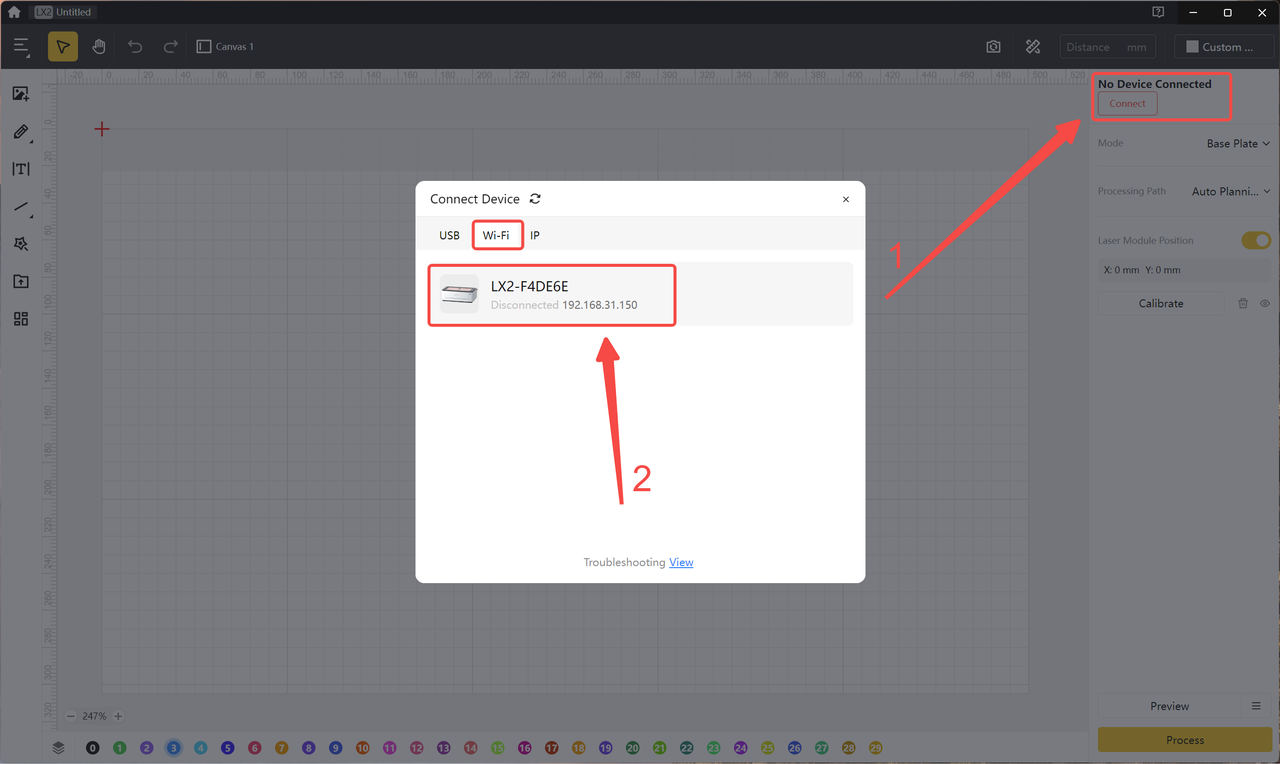

(6) 右上の「デバイスを接続」をクリックし、次に「Wi-Fi」をクリックして、接続するLX2本体を指定してください。
1. 機械とコンピューターの両方が同じWi-Fiネットワークに接続されている必要があります。
2. これらの手順は、Wi-Fiネットワークの初回設定またはWi-Fiネットワークの変更のためのものです。Wi-Fiネットワークの設定が済んでいる場合は、手順(6)に進んでください。
3. 技術仕様
| 機種 | LX2 |
| サイズ | 780 x 609 x 281 mm |
| 正味重量 | 22.5 kg |
| 作業領域 | 500 x 305 mm |
| 対応ファイル形式 | PCソフトウェア: G-code / JPG / JPEG / PNG / SVG / BMP / DXF / TIF モバイルアプリ: G-code / JPG / JPEG / PNG / SVG / BMP |
| 対応OS | iOS 13.0+, Android 7.0+, MacOS 10.15+, Windows 10+ |
| 利用可能なソフトウェア | LaserPecker Design Space, LightBurnと互換性あり |
| 入力電力 | DC (24V, 10A) |
| 接続方式 | Wi-Fi, USB, IP |
| 作業中の温度範囲 | 0–35 °C |
| 作業中の湿度範囲 | 5%–85% RH (非凝結性) |
| 安全認証 | CE, ROHS, FCC, FDA, PSE, UKCA, TELEC |
4. LaserPecker LX2 取扱説明書
| 言語 | ファイル |
|---|---|
| 英語 | LX2 User Manual.pdf |
| スペイン語 | Manual de Usuario del LX2.pdf |
| フランス語 | Manuel d'utilisation du LX2.pdf |
| ドイツ語 | LX2 Benutzerhandbuch.pdf |
| 日本語 | LX2 取扱説明書.pdf |
| 韓国語 | LX2 사용자 설명서.pdf |
