LaserPecker LX2 を使用して LDS ソフトウェアで設計を行う際、キャンバスの一部が白ではなく灰色で表示されることにお気づきになるかもしれません。この記事では、これらの灰色の部分がなぜ表示されるのか、レーザーモジュールの構成要素とどのように関連しているのか、そして彫刻や測定機能にどのような影響を与えるのかを説明します。これらの灰色の部分を理解することで、有効な加工領域内で設計を行い、プレビュー、自動測定、位置決め機能を正しく使用して、正確かつ効率的な彫刻を実現することができます。
加工領域の定義

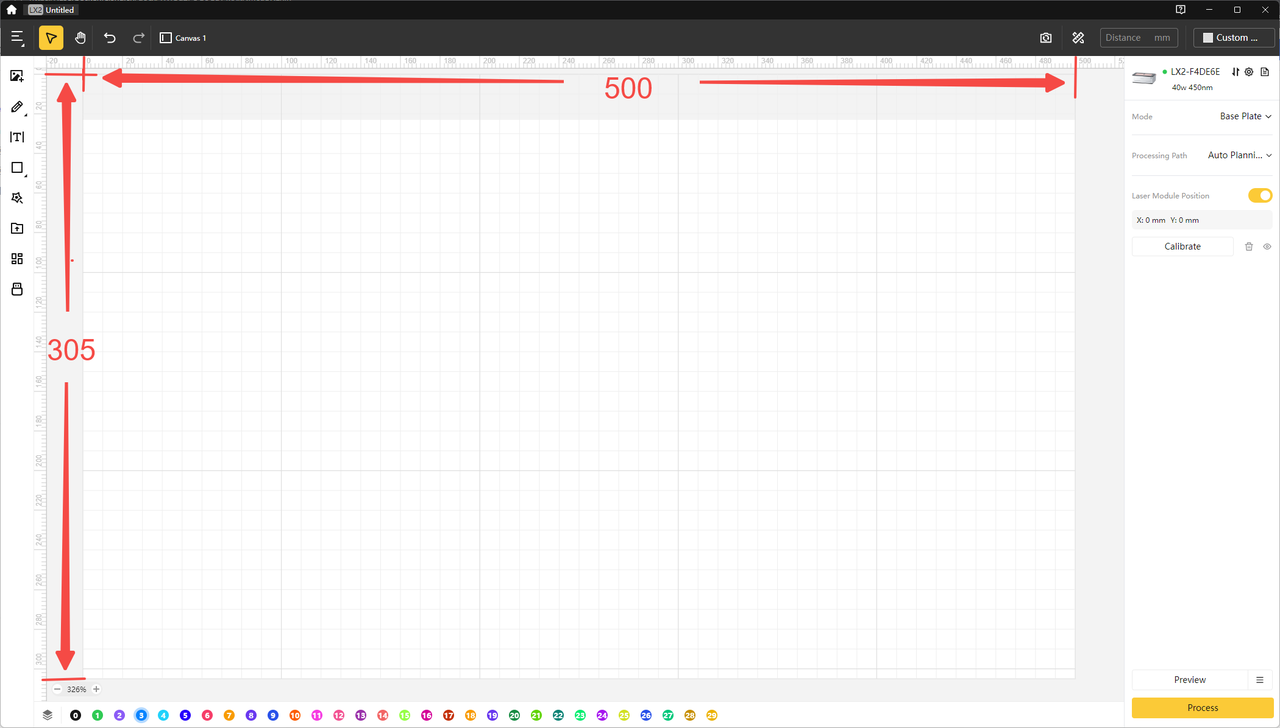

LaserPecker LX2の加工領域は500 × 305 mmです。原点は左上隅にあり、これはレーザーモジュールの出力中心と一致しています。
有効なレーザー範囲:
X軸: 0–500 mm
Y軸: 0–305 mm
灰色の部分が発生する原因
LX2レーザーモジュールは、主に以下の3つの構成要素から成っています:
- メインレーザー（加工用出力源）
- 赤十字線位置決めレーザー（位置合わせ表示）
- 距離センサー（自動測定用）
これらの構成要素は、互いに物理的な相対関係にあります:
- 赤十字線位置決めレーザー：X: 0 mm, Y: 23 mm （メインレーザー出力口の前方）
- 距離センサー: X: -40 mm, Y: 19 mm メインレーザー出力口に対する相対位置
レーザーモジュールを加工領域内で移動させると:

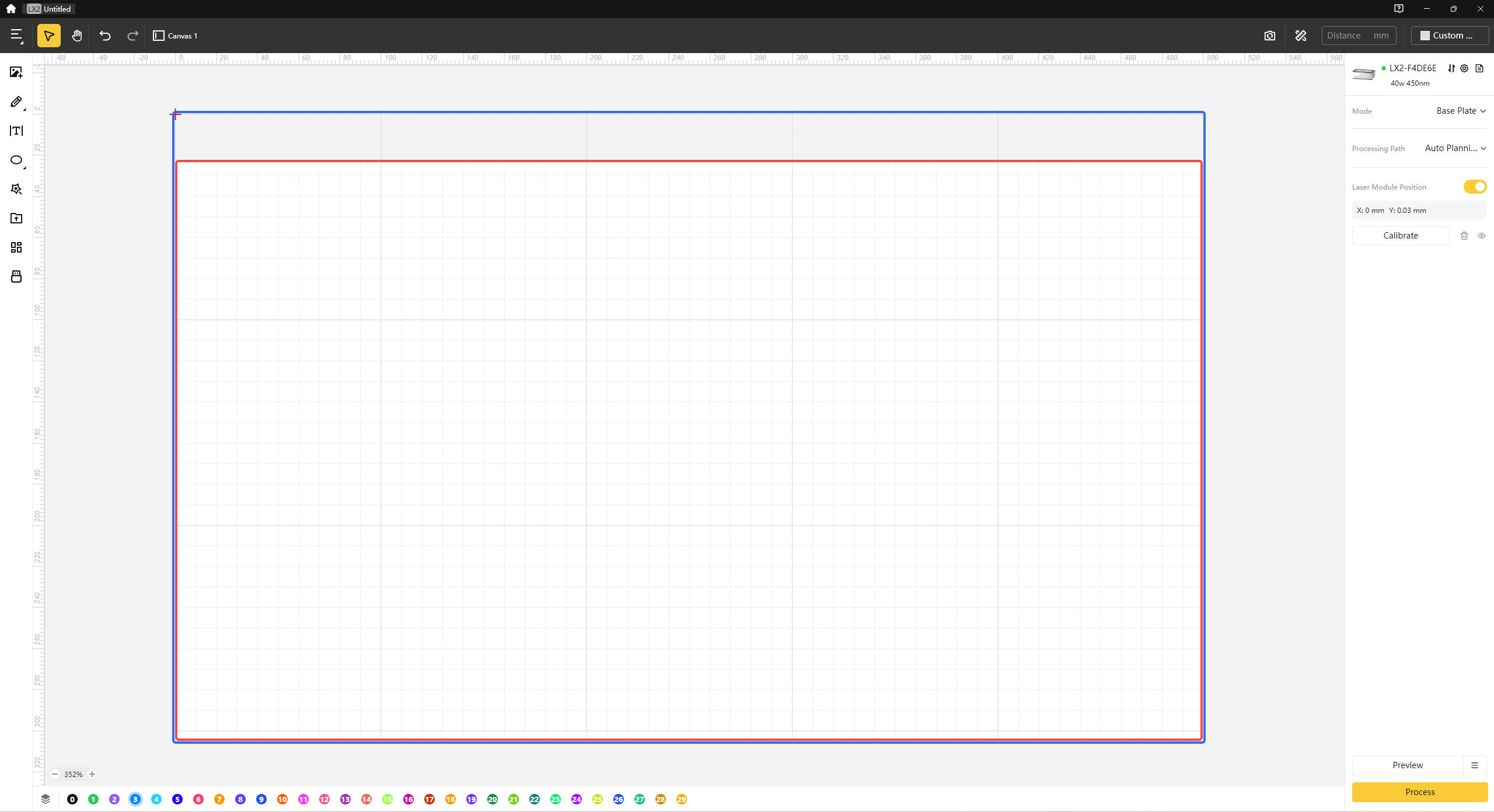

(1) 赤十字線位置決めレーザーの移動範囲: X: 0–500 mm, Y: 23–305 mm
- 青色領域: レーザー加工が可能な範囲
- 赤色領域: 赤十字線位置決めレーザーの照射範囲

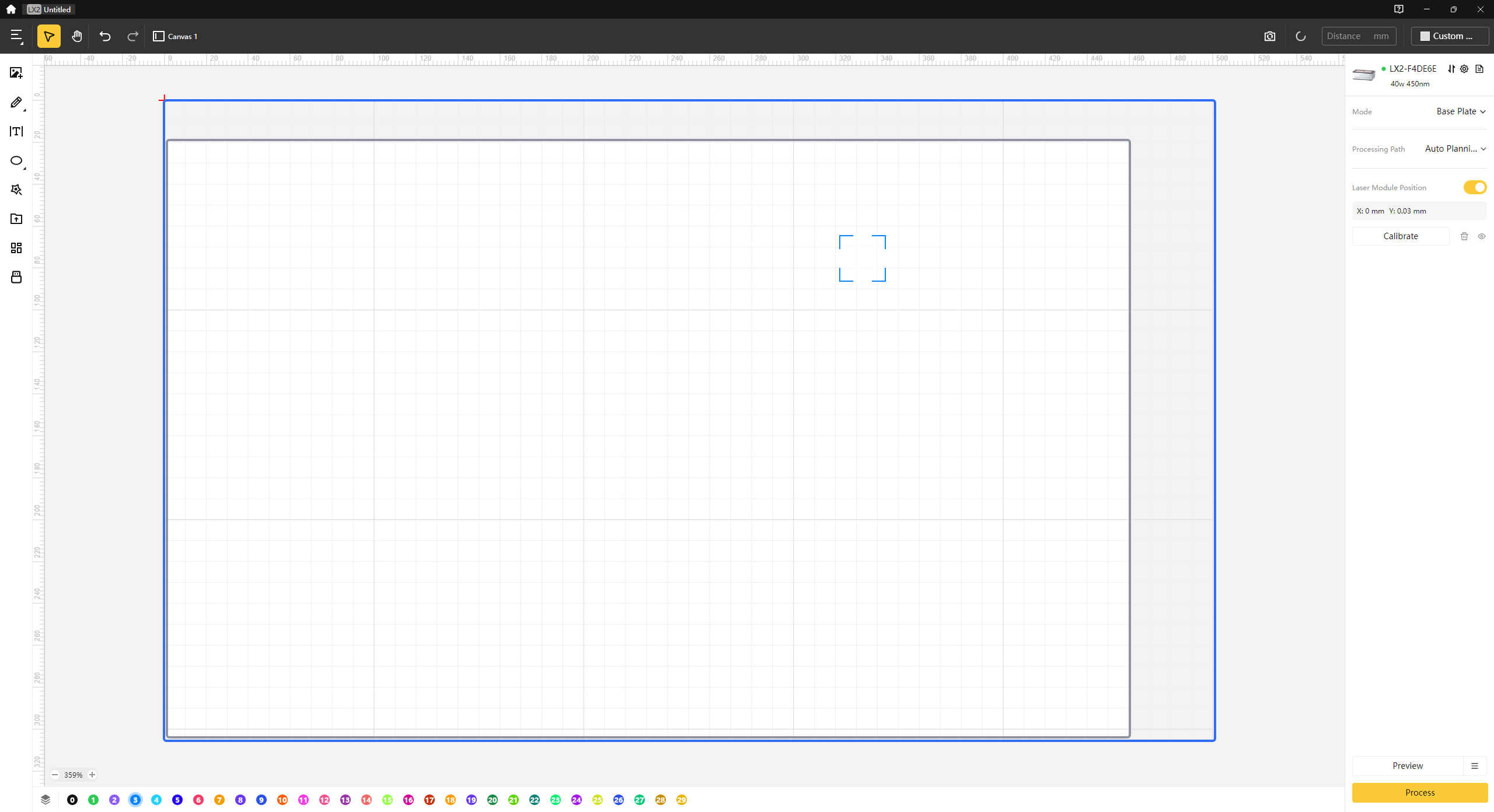

(2) 距離センサーの可動範囲: X: 0–460 mm, Y: 19–305 mm
- 青色領域: レーザー加工が可能な範囲
- 灰色領域: 距離センサーの検知範囲
キャンバス上の灰色の部分は、これらの構成要素の有効範囲外の領域に対応しています。
灰色の部分における機能上の制限
(1) 赤十字線位置決めレーザー（プレビュー機能）

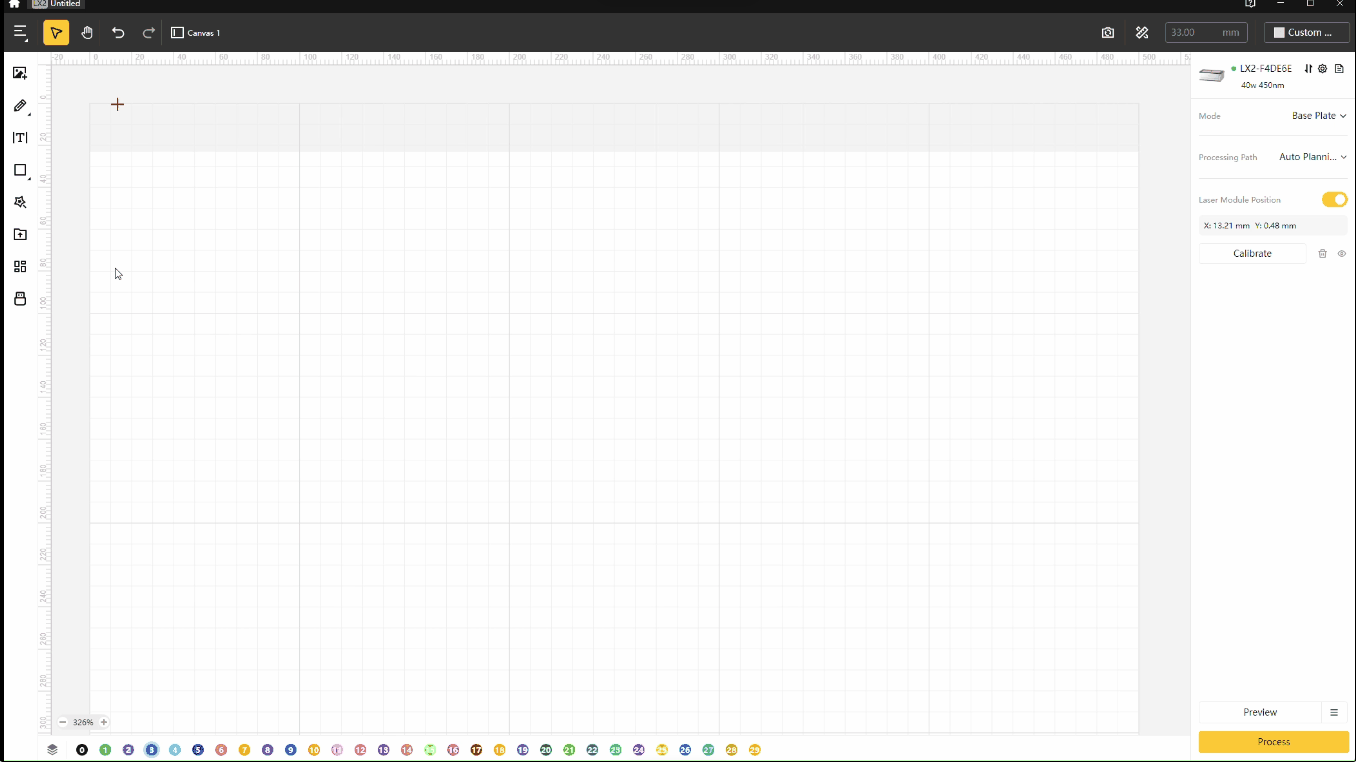

デザインが完全に灰色の領域内にある場合、プレビュー中はレーザーモジュールがX軸方向のみに移動します。Y軸方向への移動はできないため、Y軸方向の加工範囲を確認することはできません。

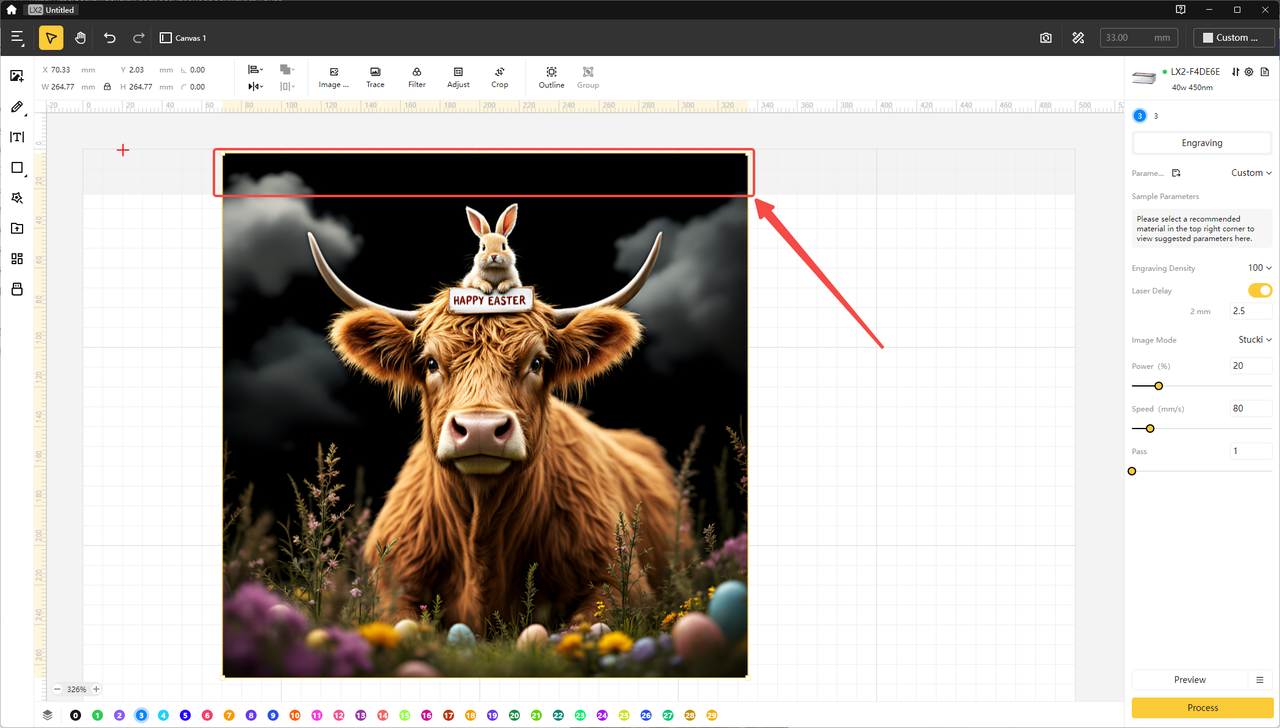

デザインの一部が灰色の部分に重なっている場合、下の図の赤色の部分のように、プレビューでは実際の加工領域を正確に反映することができません。
(2) 距離センサー（自動測定機能）

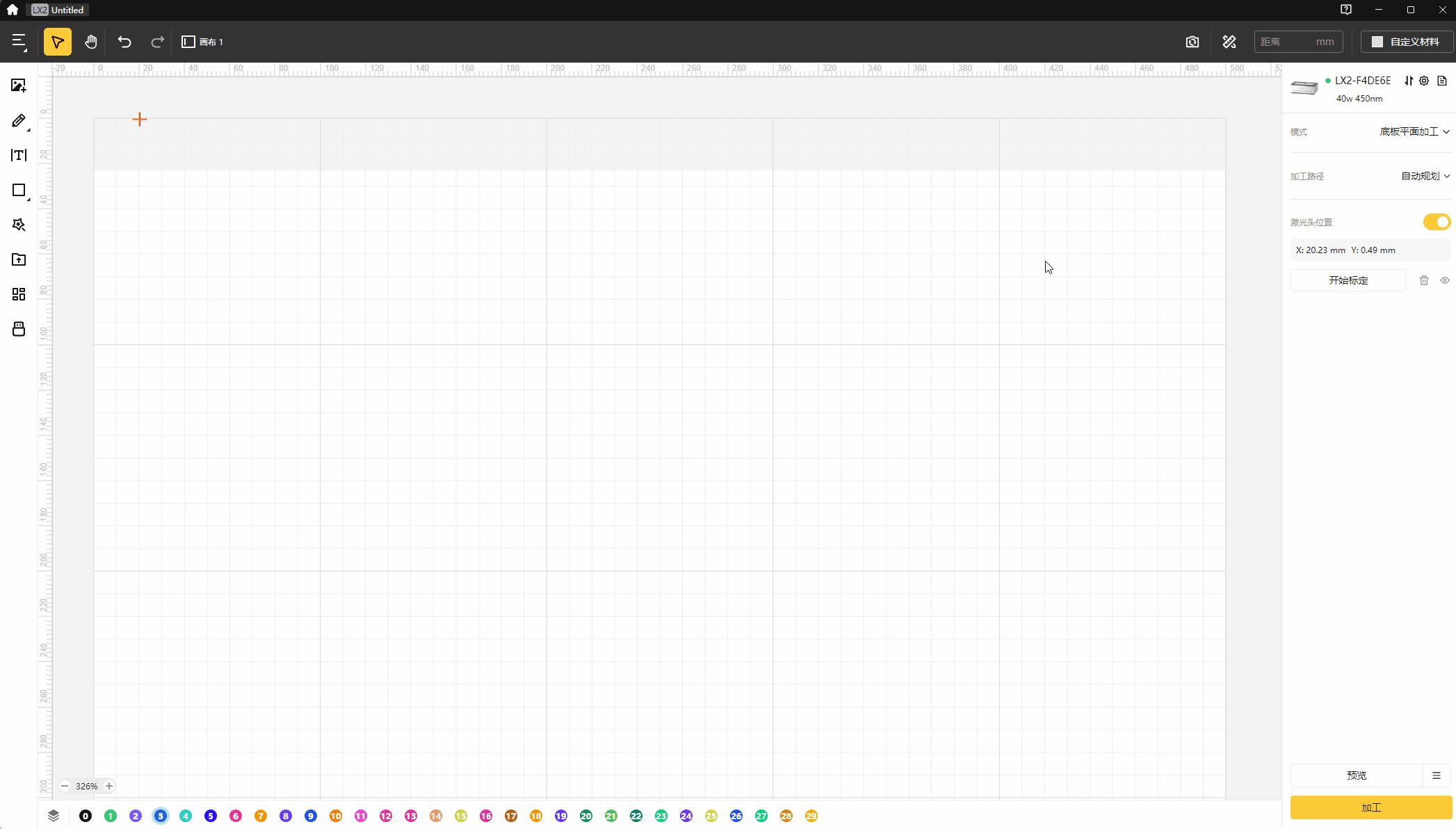

灰色の部分はセンサーの測定範囲外です。自動測定機能を使用する場合、キャンバスの上部と右側の灰色の部分は無効化され、これらの領域でのマウスクリックは反応しません。
使用上の推奨事項
- 灰色の部分での処理が必要な場合は、手動で距離を測定し、焦点距離を設定してください。
- 正確なプレビューと測定を行うため、主要なデザイン要素はキャンバスの白い領域内に配置することを推奨します。
まとめ
灰色の部分は、レーザーモジュール内の赤十字線位置決めレーザーおよび距離センサーの物理的な可動範囲に起因しています。灰色の領域では、プレビュー、位置キャリブレーション、および自動測定機能は利用できません。手動での焦点合わせは可能ですが、最適な加工を実現するためには、白色の領域内で作業を行うことで、プレビューおよび自動測定機能が正常に動作します。
