本ガイドでは、LightBurnソフトウェアのセットアップ方法およびLaserPecker LX2を操作する手順について説明します。
免責事項
LaserPecker LX2をLightBurnで制御するには、まず公式サイトのリンクからソフトウェアをダウンロードする必要があります。LightBurnはサードパーティ製のソフトウェアです。Shenzhen Hingin Technology Co., Ltd.（以下、LaserPecker）は、LightBurnの使用に起因するデータ（デザイン、プロジェクトなど）の損失について、一切の責任を負いかねます。
LX2のファームウェアは十分なテストを実施しておりますが、使用環境によっては ソフトウェアまたはハードウェアの互換性に起因する問題が発生する場合があります。互換性に起因するエラーについては、チケットフォームよりアフターサービスまでお問い合わせください。技術サポートおよび解決策をご案内いたします。
1. LX2ファームウェアのバージョン要件

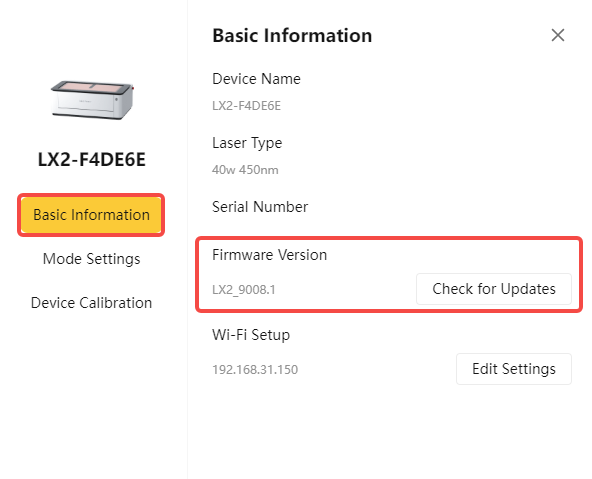

LightBurnに接続する前に、LaserPecker LX2をLaserPecker Design Spaceソフトウェアに接続してください。以下の画面に移動し、ファームウェアのバージョンがV9008.1以降であることをご確認ください。
2. LightBurnソフトウェアのダウンロードとインストール
(1) LX2をLightBurnで操作するには、まずLightBurn公式サイトにアクセスし、指示に従ってソフトウェアをダウンロード・インストールしてください。LightBurnのフルバージョンは、30日間の無料トライアルをご利用いただけます。
(2) 無料トライアル終了後も継続して使用するには、ユーザーライセンスの購入が必要です。トライアル期間が終了すると、ソフトウェアの使用を続けるためにキーコードの入力が求められます。

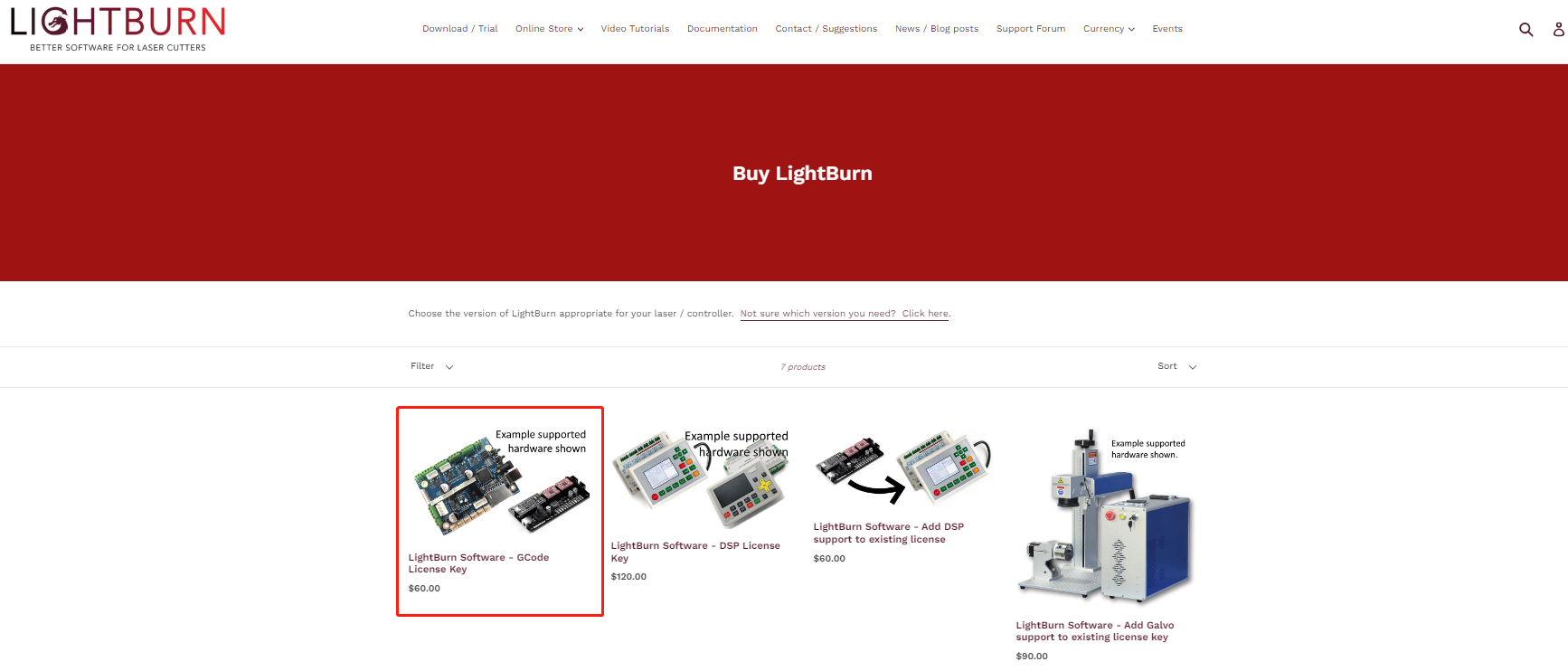

(3) ライセンスの購入およびキーコードの取得は、LightBurnオンラインストアにて「GCode License Key」を選択してください。LX2と互換性があるのはGCode License Keyのみです。必ずこちらのライセンスをご購入ください。
(4) ライセンス購入後、LightBurnよりキーコードとアクティベーション手順が記載されたメールが送信されます。
ご注意
（1）LightBurnバージョンはV1.2.0以降、かつライセンスはGCode License Keyが必須です。これ以外の組み合わせでは動作しません。誤って適合しない製品を購入された場合は、LightBurnサポートに直接お問い合わせください。
（2）お持ちのLightBurnがV1.2.0未満の場合、または非正規版（クラック版）をご利用の場合、LaserPecker LX2がLightBurnに正常に接続できません。
（3）LightBurnはサードパーティ製ソフトウェアとしてLX2の基本的な機能をサポートしていますが、現時点では、カメラ位置合わせ、USBメモリからの彫刻、曲面彫刻、一部のアクセサリー機能などには対応しておりません。LX2の全機能をご利用になる場合は、LaserPecker公式ソフトウェアLDSの使用を推奨します。
3. LX2用設定ファイルのダウンロードとインポート
インストール完了後、LightBurnを起動し、GCode License Keyを入力してください（無料トライアル期間終了後は、ライセンスをご購入いただかない限りLightBurnをご利用いただけません）。
LightBurnでLX2を初めてご使用になる際は、あらかじめ対応する設定ファイルをインポートする必要があります。
設定ファイルの詳細なインポート手順については、LightBurn公式ドキュメントをご参照ください。
https://docs.lightburnsoftware.com/BeginnerAddConfig.html#the-devices-window
- LightBurn 2.0未満のバージョンをご利用の場合は、以下の設定ファイルをダウンロードしてください。
LaserPecker-LX2（LightBurn 1.x 用）.lbdev
-
LightBurn 2.0以降のバージョンをご利用の場合は、以下の設定ファイルをダウンロードしてください。
設定ファイルのインポート方法
方法1：インポート機能を使用
LightBurnを起動し、「Device」をクリックしてデバイスリスト画面を開きます。
「Import」をクリックし、ダウンロードした設定ファイルを選択してください。

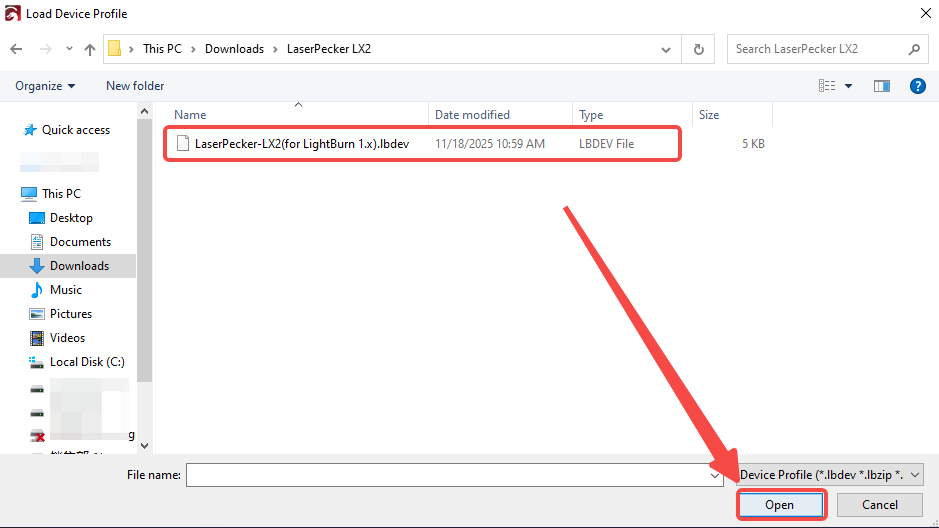

設定ファイルを選択して「Open」をクリックすると、「Device List」に自動で追加されます。

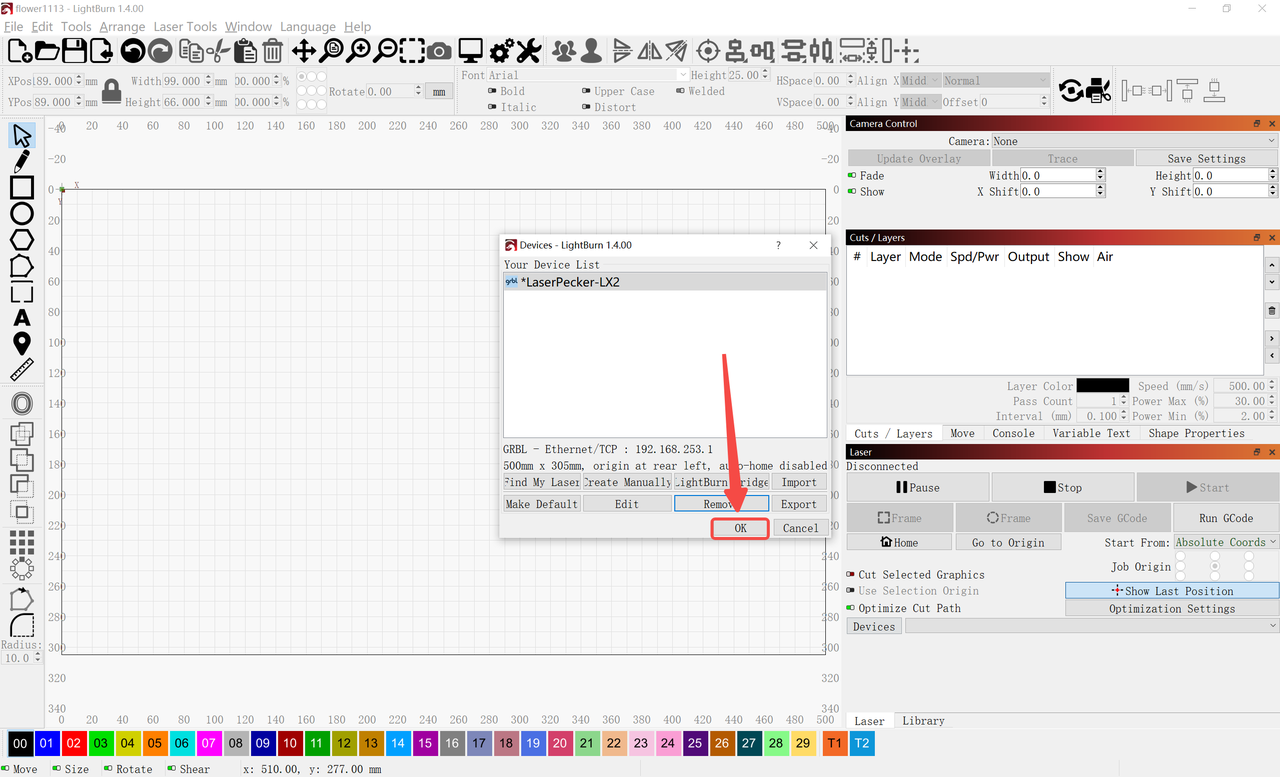

最後に「OK」をクリックして、インポートした設定ファイルを保存してください。

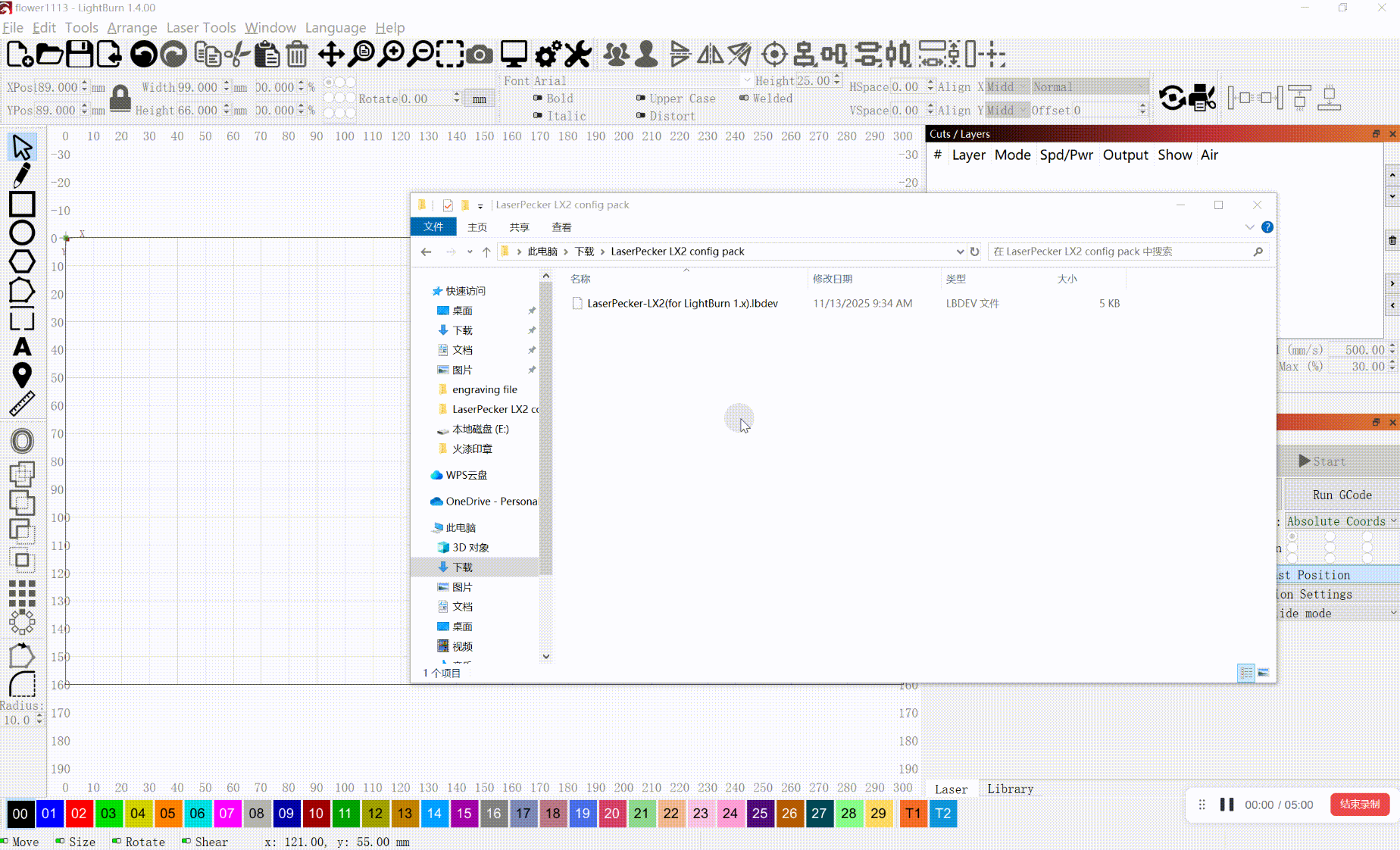

方法2：ドラッグ＆ドロップ
ダウンロードした設定ファイルを、LightBurnのソフトウェア画面へ直接ドラッグ＆ドロップするという方法もあります。
LaserPecker LX2デバイスの選択

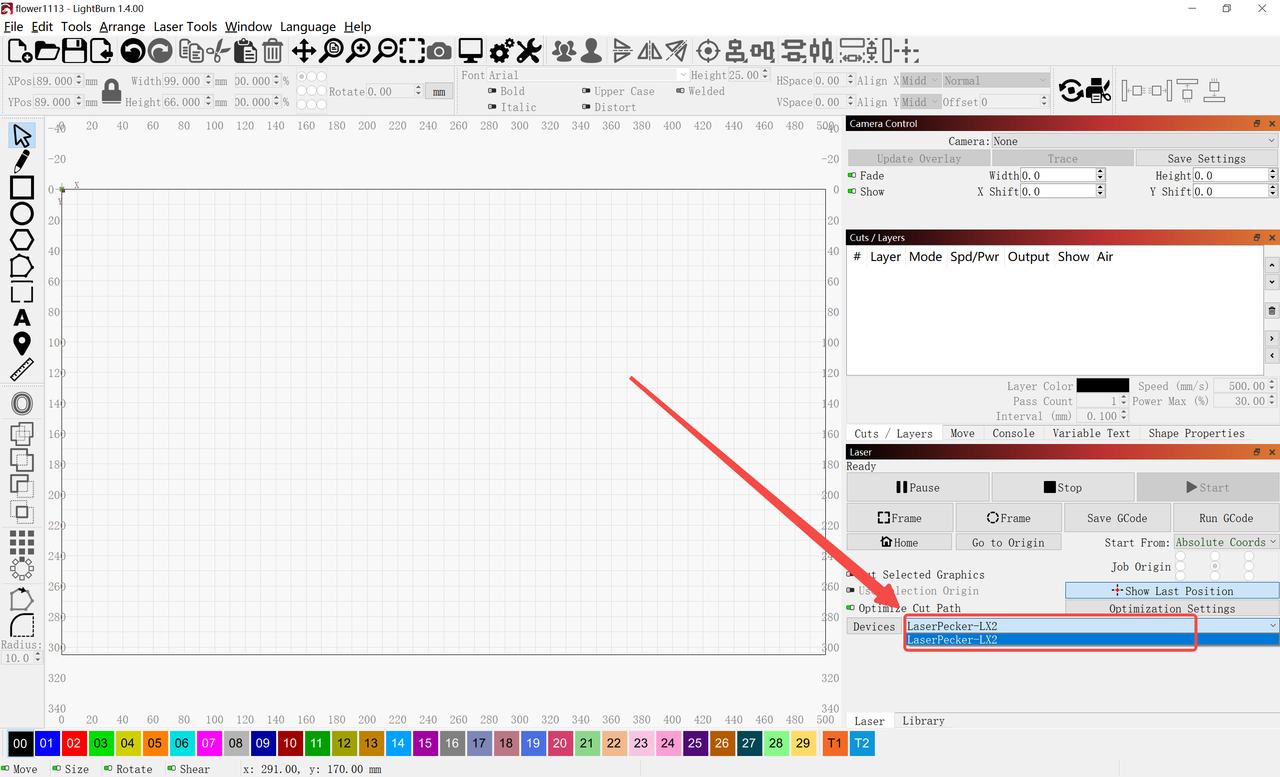

デバイスリストの右側ウィンドウで、「LaserPecker LX2」の設定ファイルを選択します。
選択後、LaserPecker LX2本体からビープ音が鳴り、接続が確立されたことを示します。

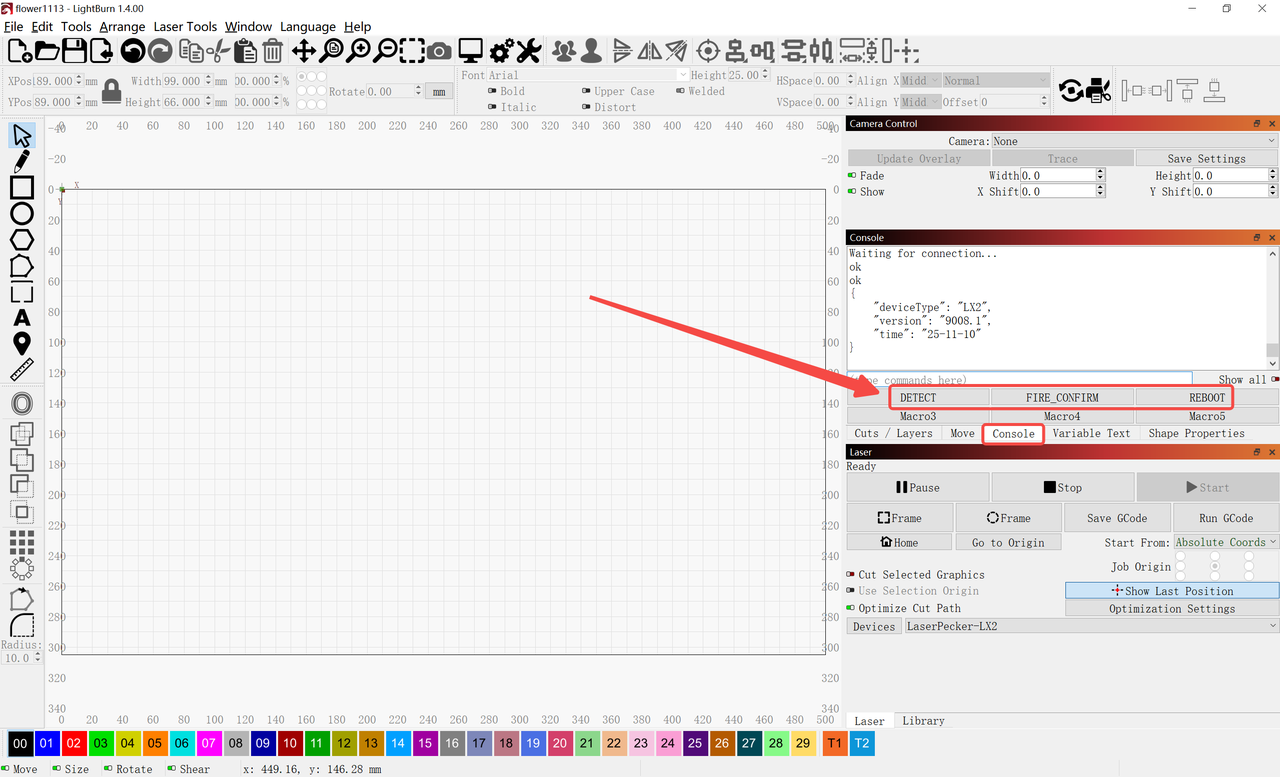

コンソールコマンド（マクロ）
LaserPecker LX2では、現在以下の3種類のマクロコマンドがご利用いただけます。
- DETECT：自動測定機能を実行します。
- FIRE_CONFIRM：火炎警報アラートを確認・解除します。
- REBOOT：デバイスを再起動します。
ご注意
レーザーモジュールと赤十字線のオフセット値は、設定ファイルにあらかじめ設定済みです。通常、ユーザーが変更する必要はありません。
4. LightBurnを使用したLX2の操作
4.1 LX2をコンピュータに接続する
- 接続前に、LaserPecker Design Space（LDS）ソフトウェアを必ず終了してください。LX2 を LightBurn に接続する際、LDSが起動している状態では正常に接続できません。
- 付属の USB-A to USB-C データケーブルを使用して、LX2 をコンピュータに接続してください。
ご注意
デバイスが認識されない、または正しく接続されない場合は、USBケーブルおよびUSBポートに異常がないかご確認ください。
4.2 レーザータイプの切り替え

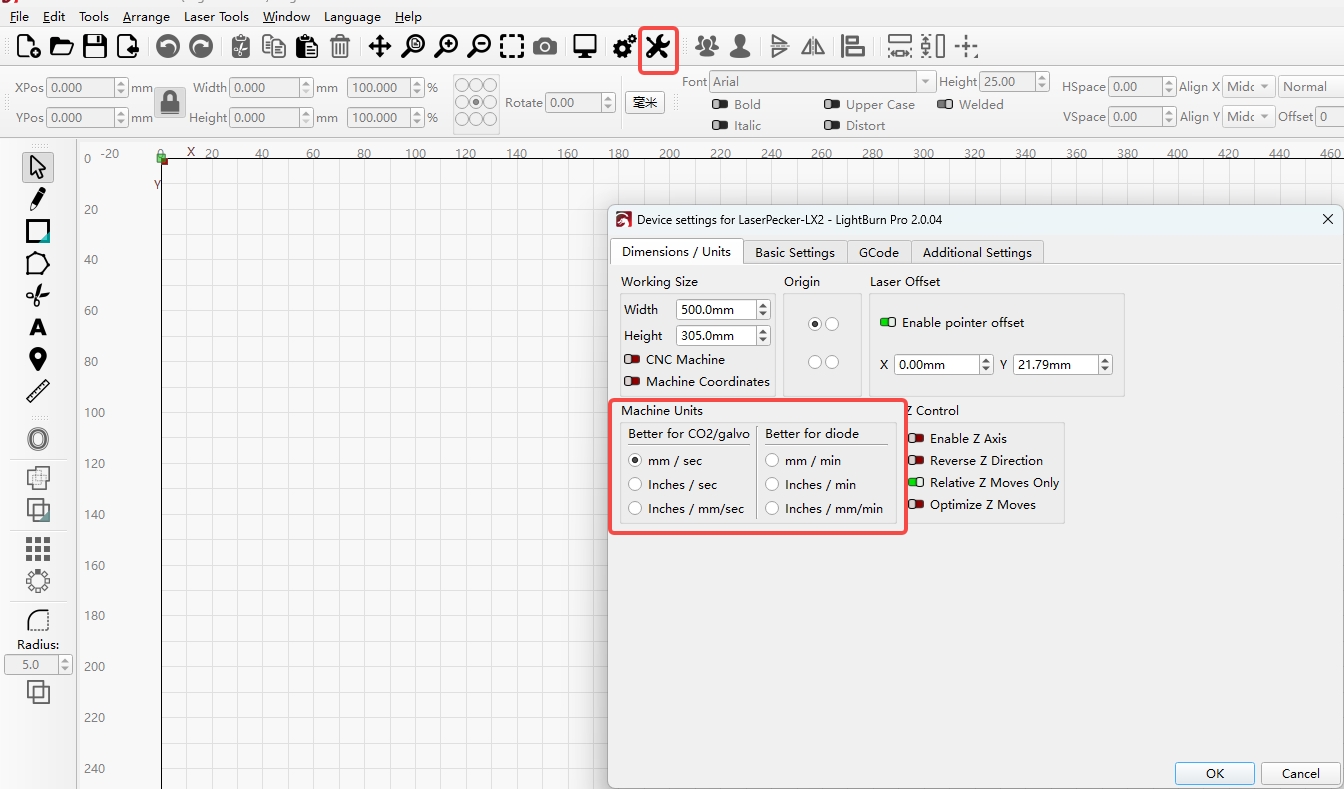

LightBurnのツールバーにある「Settings」タブをクリックし、表示されるポップアップウィンドウ中央の 「Better for diode」または「Better for CO2」を選択してください。使用するレーザータイプと単位を選択後、「OK」をクリックして設定を完了します。
4.3 デザインの作成
- LightBurnのワークスペース内にある各種ツールを使用して、目的のデザインを作成します。

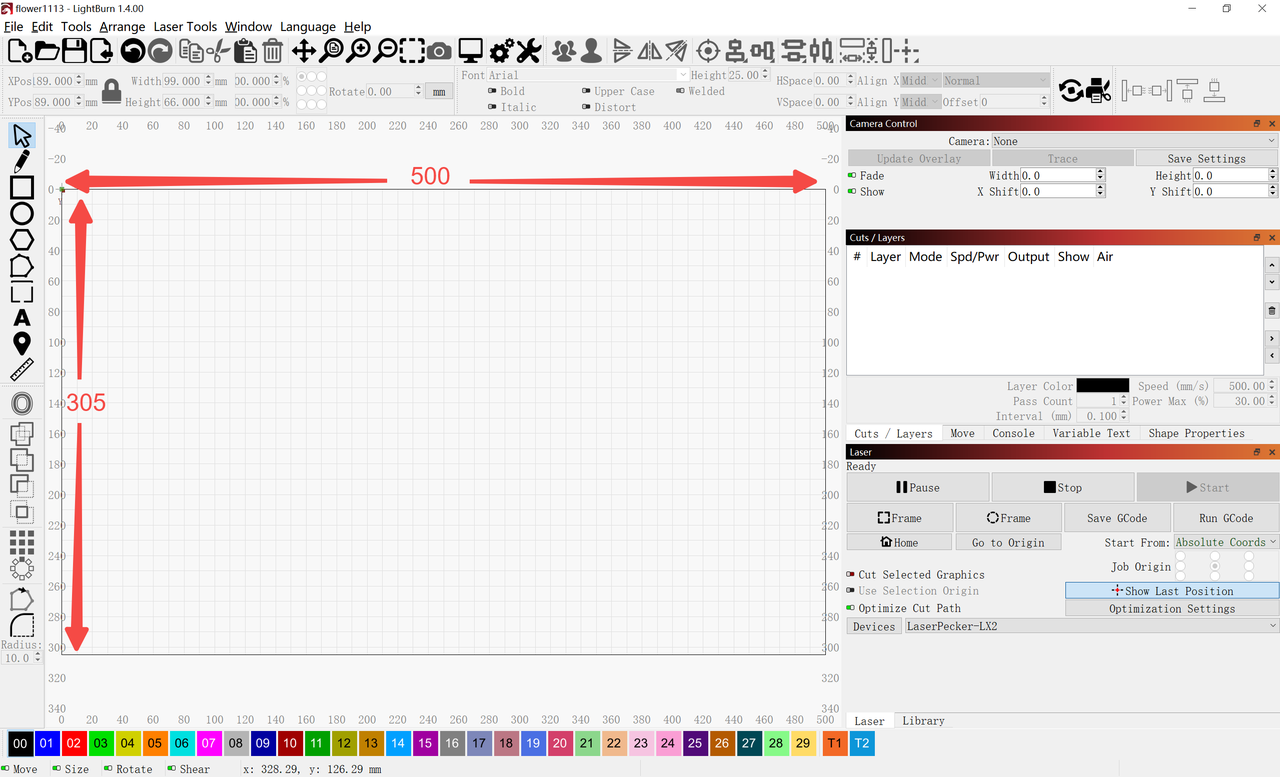

- アクセサリー未使用時のLX2の最大加工範囲は500 × 305 mm（19.7 × 12 インチ）です。
ご注意
LightBurnの詳細な操作方法については、パート 7をご参照ください。
4.4 フォーカス調整

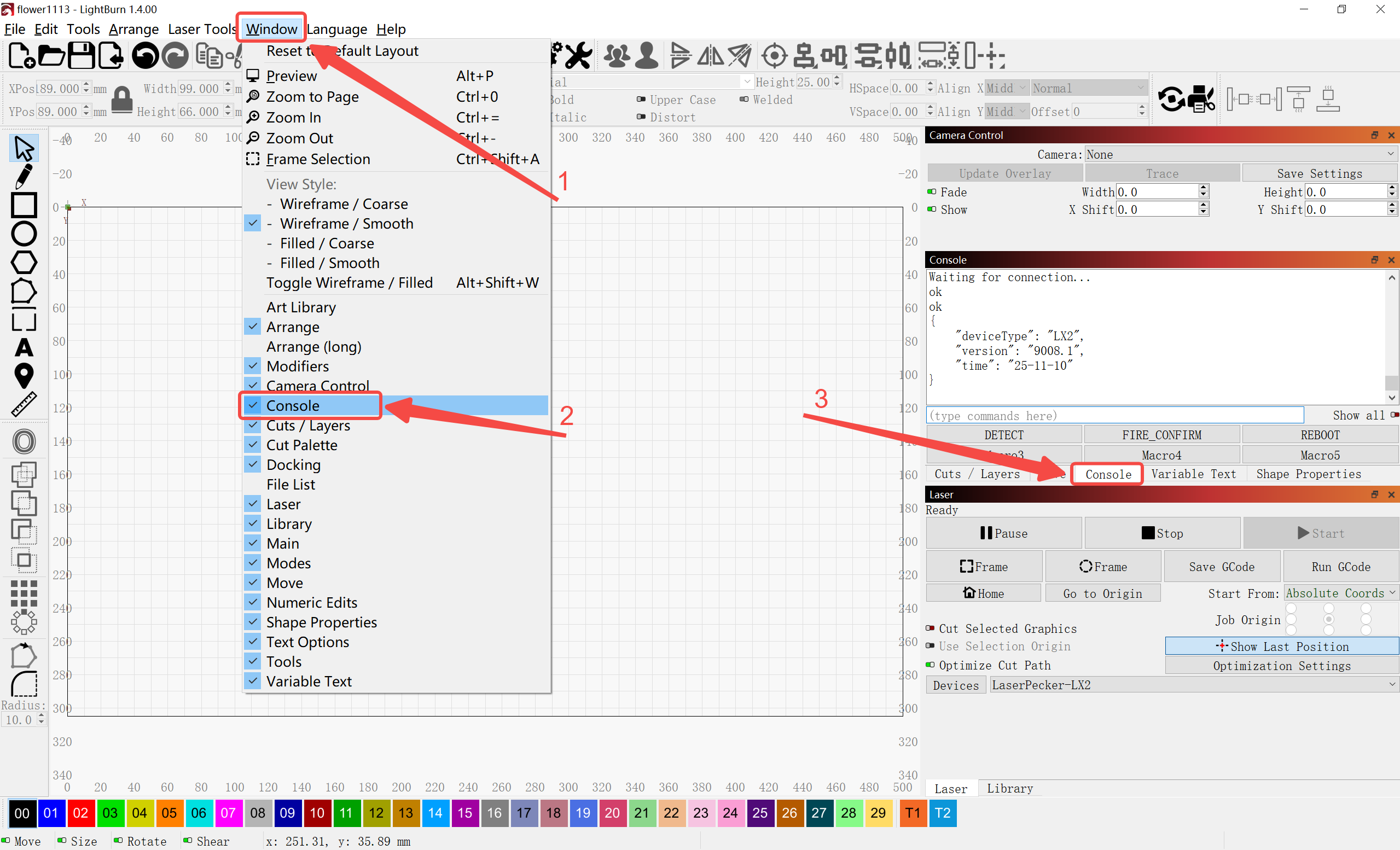

LaserPecker LX2用のLightBurn設定ファイルは、「自動測定」および焦点距離の手動入力の両方に対応しています。正確なフォーカス調整のために、以下の手順に従って操作してください。操作前に、コンソールが表示されていることをご確認ください。
方法 1：自動測定

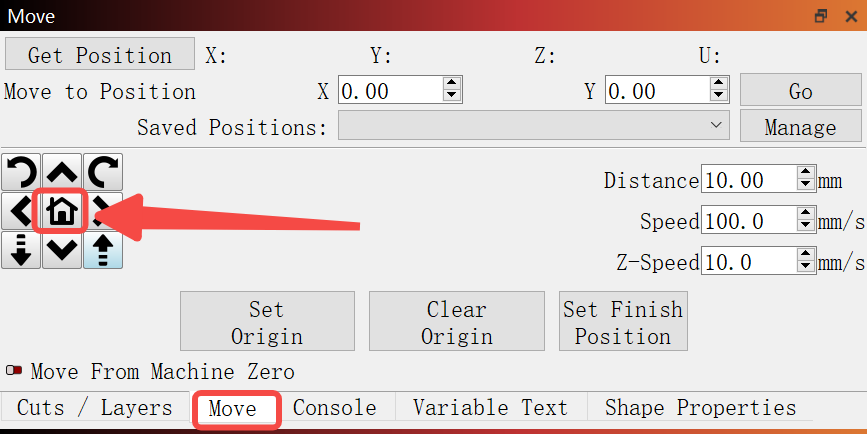

(1) 「Move」ウィンドウのホームボタンをクリックし、レーザーを原点位置に戻します。

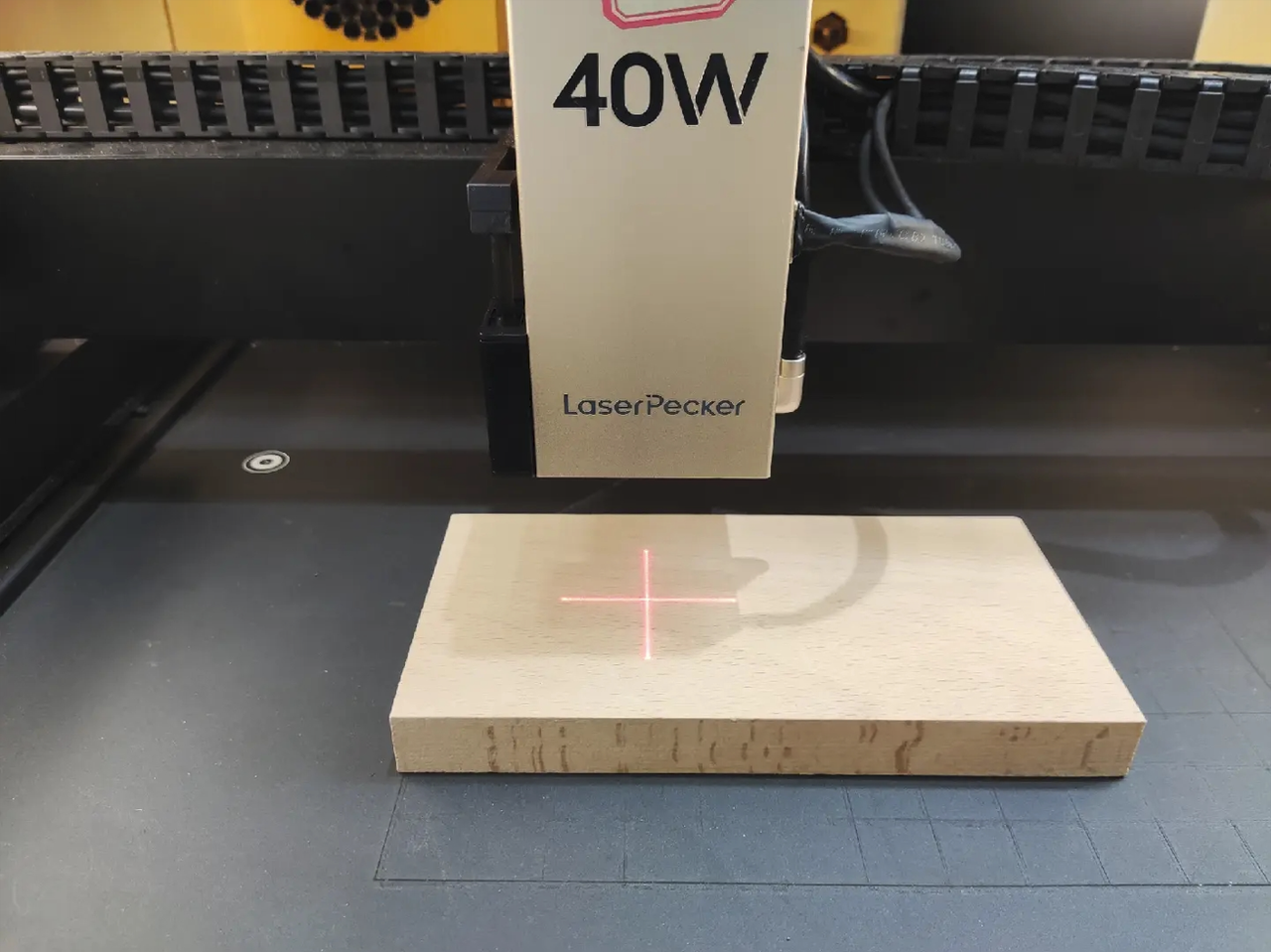

(2) レーザーヘッドを素材の上へ移動し、赤十字線が素材表面に重なるように調整します。

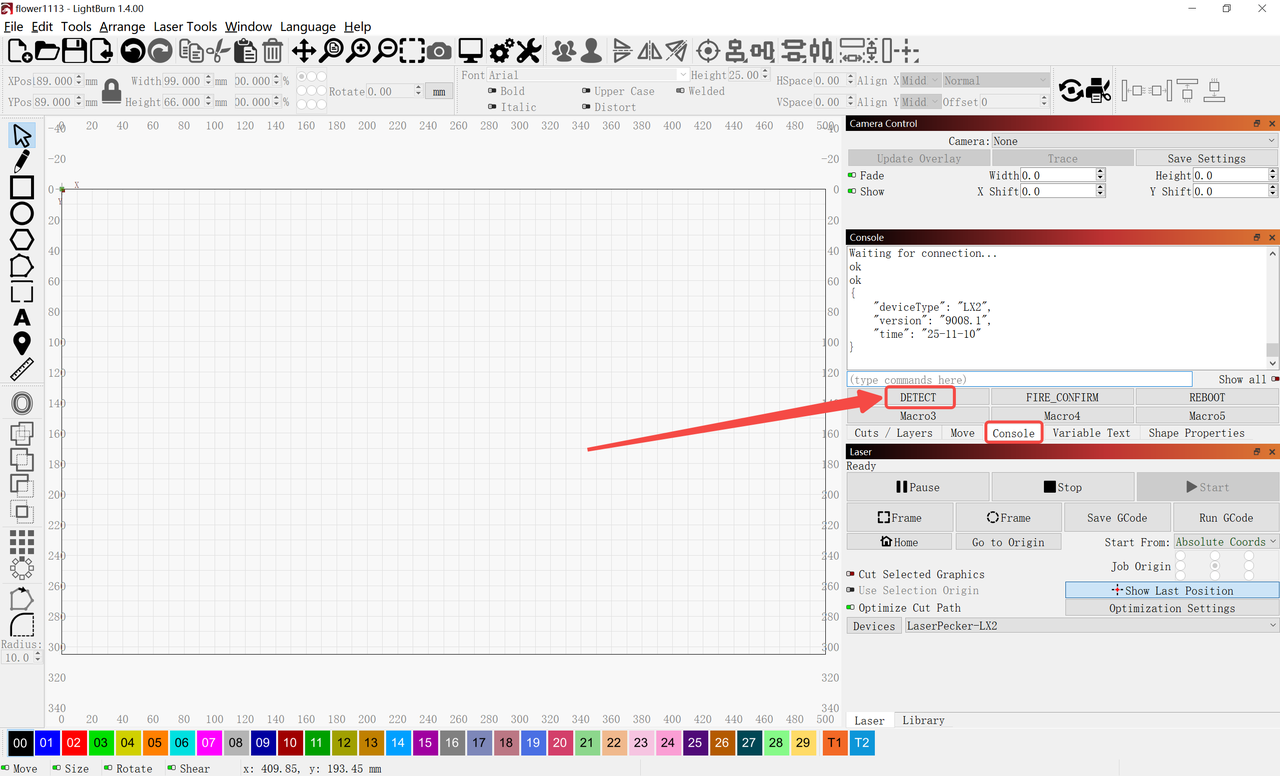

(3) コンソールでマクロコマンドDETECTを実行し、焦点距離の自動測定を行います。測定が完了するまでお待ちください。
ご注意
測定を行う前には、必ずレーザーモジュールを原点に戻してください。
方法 2：手動入力
(1)「Move」ウィンドウのホームボタンをクリックし、レーザーモジュールを原点位置に戻します。

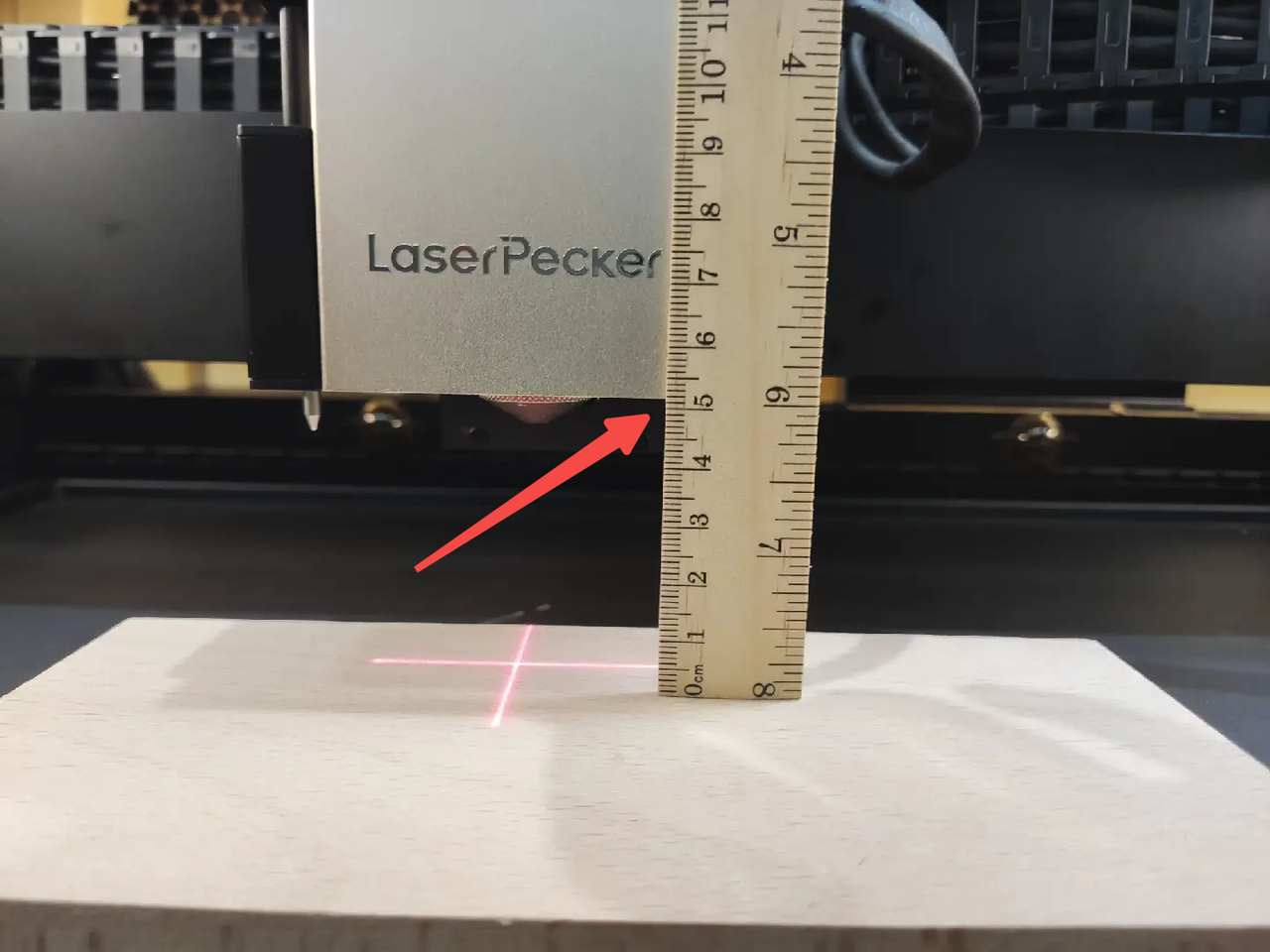

(2) レーザーモジュールを素材上に移動し、素材表面からレーザーモジュール下端までの距離を測定します。

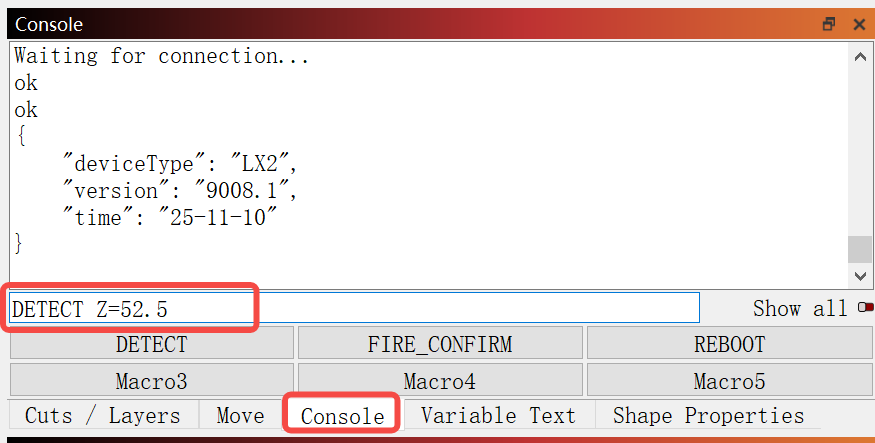

(3) コンソールにDETECT Z=**（単位：mm）を入力します。例：DETECT Z=52.5。Enterキーを押すと、機器がリアルタイムでフォーカスを調整します。
ご注意
測定を行う前には、必ずレーザーモジュールを原点に戻してください。
4.5 デザインプレビュー
- デザインを選択し、「Laser」ウィンドウ内のフレームボタンをクリックしてプレビューを開始します。

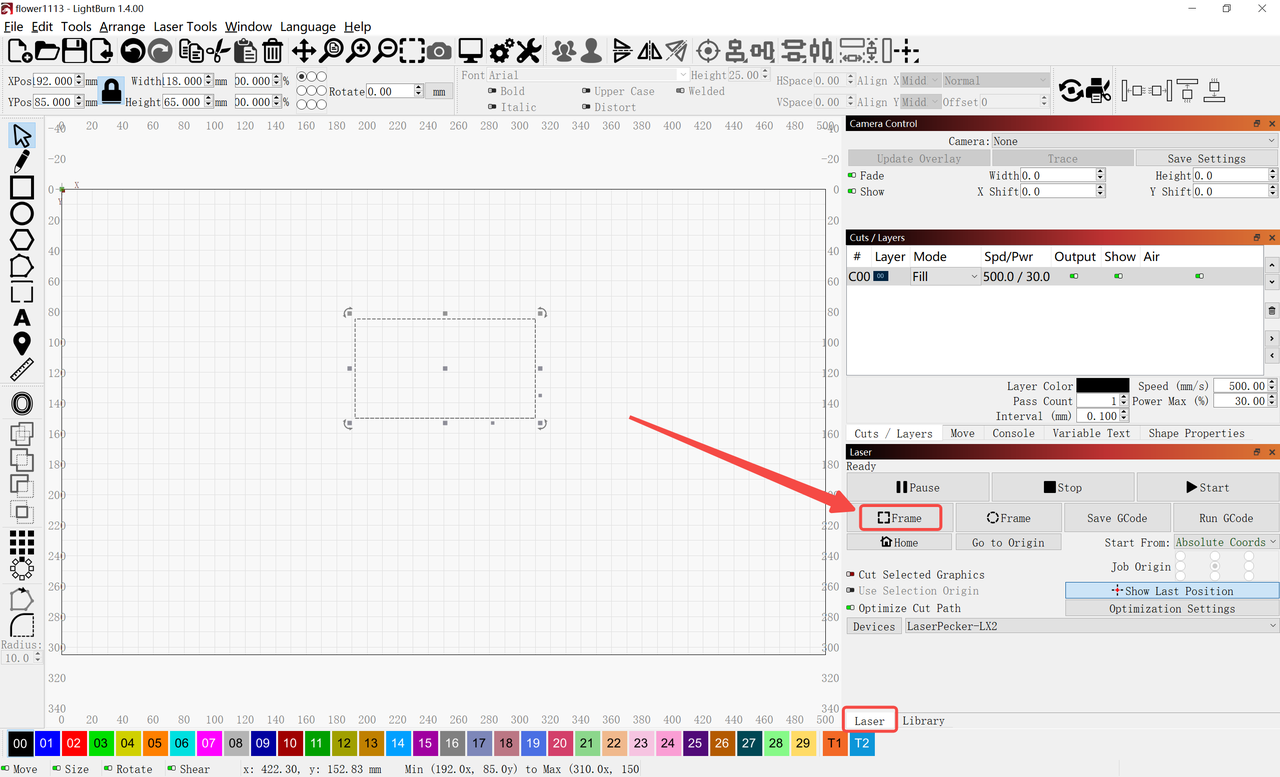

- 「□ Frame」ボタンでは、四角形のプレビューが表示されます。加工範囲が正確でない場合は、キャンバス上で素材またはデザインの位置を調整し、再度プレビューしてください。
- 「○ Frame」ボタンでは、ラバーバンド形式のアウトラインプレビューが表示されます。
4.6 レイヤーおよびパラメータ設定

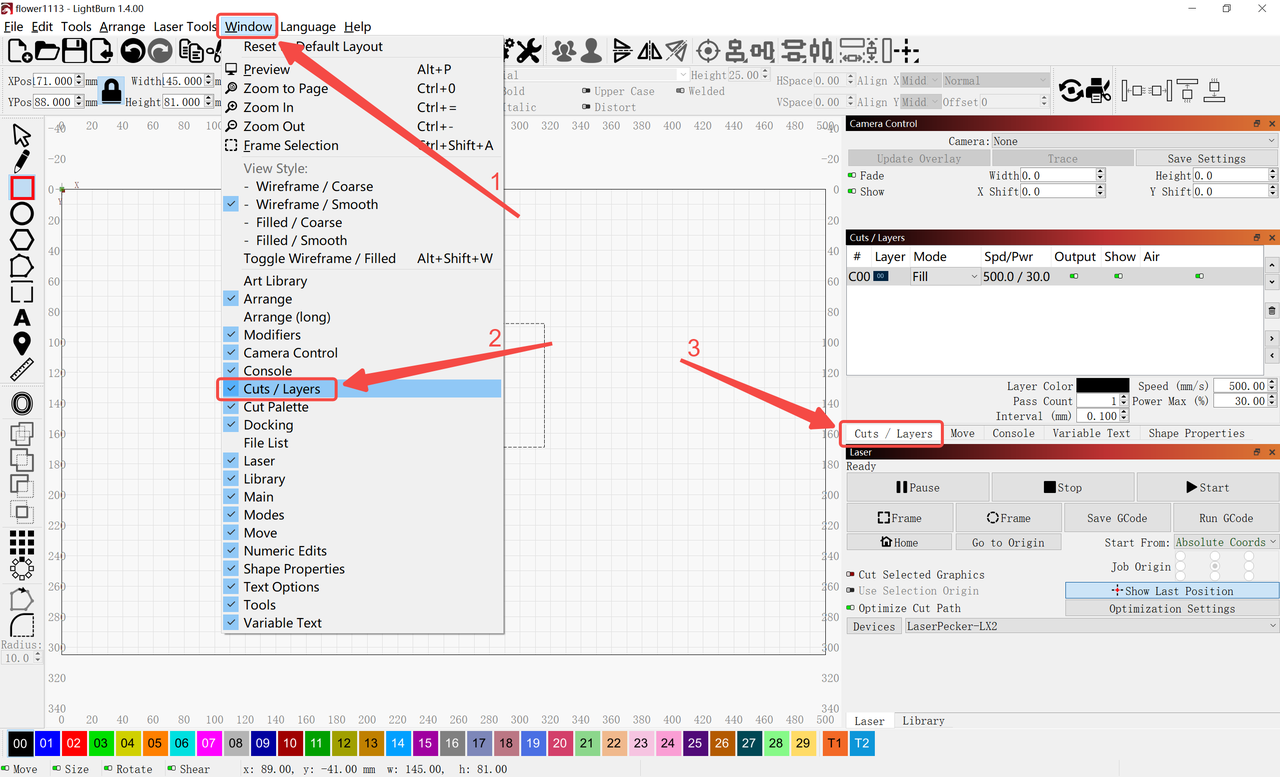

- ツールバーの「Window」タブから「Cuts / Layers」を選択します。右側のウィンドウに「Cuts / Layers」の設定画面が表示されます。

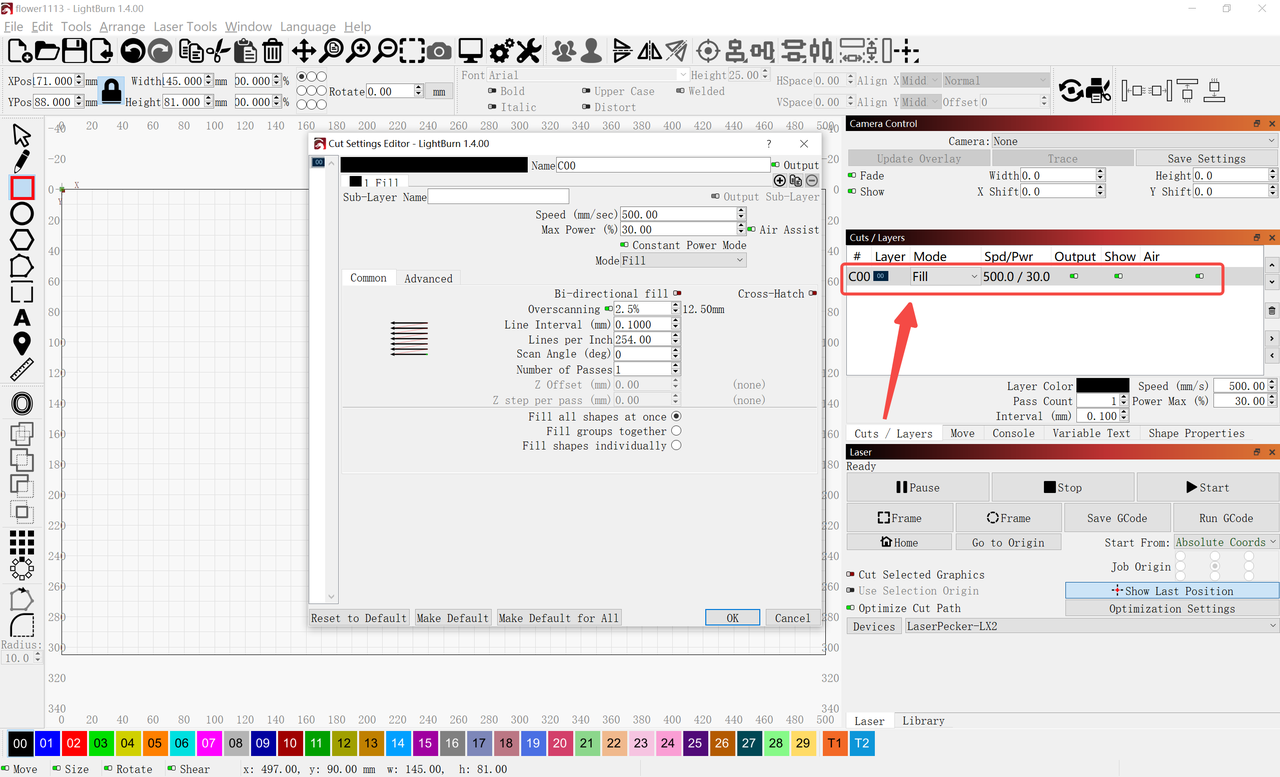

- 「Cuts / Layers」メニューバーをダブルクリックすると、「Cut Settings Editor」ウィンドウが開きます。ここで「Speed」「Max Power」「Mode」「Common」「Advanced」などの各種設定を行います。
4.7 加工の開始

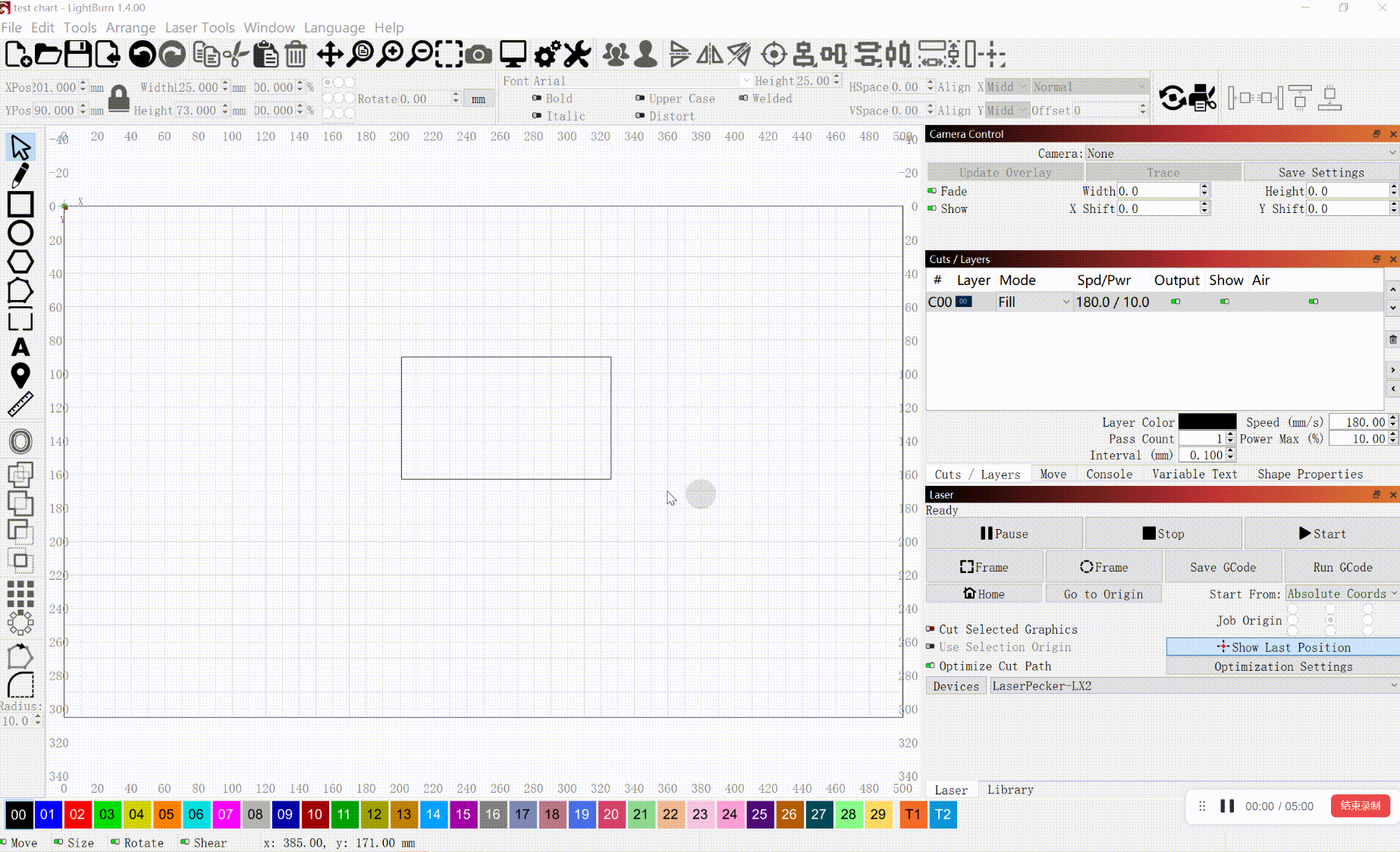

LX2の保護カバーを閉じた状態で、LightBurnのStartボタンをクリックすると加工が開始されます。必要に応じてPauseボタンで一時停止または再開したり、Stopボタンで加工を中止することができます。
4.8 安全検知機能
LightBurnを使用して彫刻中に保護カバーが開いた場合、装置は自動的に加工を一時停止します。再度カバーを閉じた後、本体のマルチファンクションボタンを押すことで、加工を再開できます。
5. LX2 & LightBurnパラメータ対応表
「対応表」では、LDS ソフトウェアとLightBurnにおける各種パラメータの対応関係を示しています。
加工モード |
レーザー出力 |
速度（mm/s） |
彫刻密度 |
加工時間 |
オーバースキャン |
|---|---|---|---|---|---|
| 線彫刻 | 1–100% | 1–300 | ／ | 1–10 | なし |
| 塗りつぶし／画像彫刻 | 1–100% | 1–600 | 10～300 は、1 mm ～0.033 mmの間隔に相当します | あり | |
| カット | 1–100% | 0.1–300 | ／ | なし |
6. 既知の問題
LaserPecker LX2のファームウェアは十分な検証およびテストを実施しておりますが、 特定の条件下においてはLightBurnソフトウェアとの互換性に関する問題が発生する場合があります。 LightBurn使用時に確認されている主な問題は以下のとおりです。
（1）彫刻開始前に上部カバーまたは前面カバーを開けた状態で、コンソールにエラーが表示された後に彫刻を開始すると、機器がクラッシュする場合があります。
（2）彫刻開始前に上部カバーまたは前面カバーを開けた状態の場合、カバーが開いたまま彫刻が開始される可能性があります。
（3）カバーを開けても即時に一時停止しない場合があります。本機は、最後の G コード命令の実行完了後に停止します。安全上の理由から、彫刻中にカバーを開けないでください。
（4）現在、コンソールに表示されるすべてのエラーメッセージは中国語のみで表示されます。
（5）ディザリング画像を 400 mm/s を超える速度で彫刻した場合、自動的に一時停止することがあります。
（6）LightBurnから一時停止を実行した場合でも、ブザーが鳴らず、インジケーターランプが紫色の点滅に切り替わらず、マルチカラー表示のままとなることがあります。
（7）500 × 305 mmの正方形をプレビューした際、直線のみが表示される場合があります。
（8）作業エリア（500 × 305 mm）を超えるデザインであっても、ソフトウェア上ではプレビューが可能となっています。
（9）彫刻中に一時停止または停止コマンドを送信した場合、応答に大きな遅延が生じ、機器が即座に停止しないことがあります。
7. 追加チュートリアル
詳細な操作手順については、以下のLightBurn公式チュートリアルおよび公式ドキュメントをご参照ください。
LightBurn チュートリアルおよびLightBurn 公式ドキュメント
