LaserPecker LX2では、赤い十字カーソルを使って彫刻エリアを正確に設定できます。四角形、多角形、円、直線など、さまざまな形状に対応しています。キャリブレーション後、加工エリアとその座標がキャンバス上に赤色で表示されます。本ガイドでは、キャリブレーション機能の使い方を手順に沿って説明します。
1. キャリブレーション機能の概要
キャリブレーション機能を使用すると、以下のことが可能です：
- 彫刻する正確なエリアを設定する
- デザインを加工エリア内に正確に配置する
- 1回の設定で複数の彫刻エリアを管理する
2. レーザーモジュールの準備
(1) 「レーザーモジュール位置」の有効化

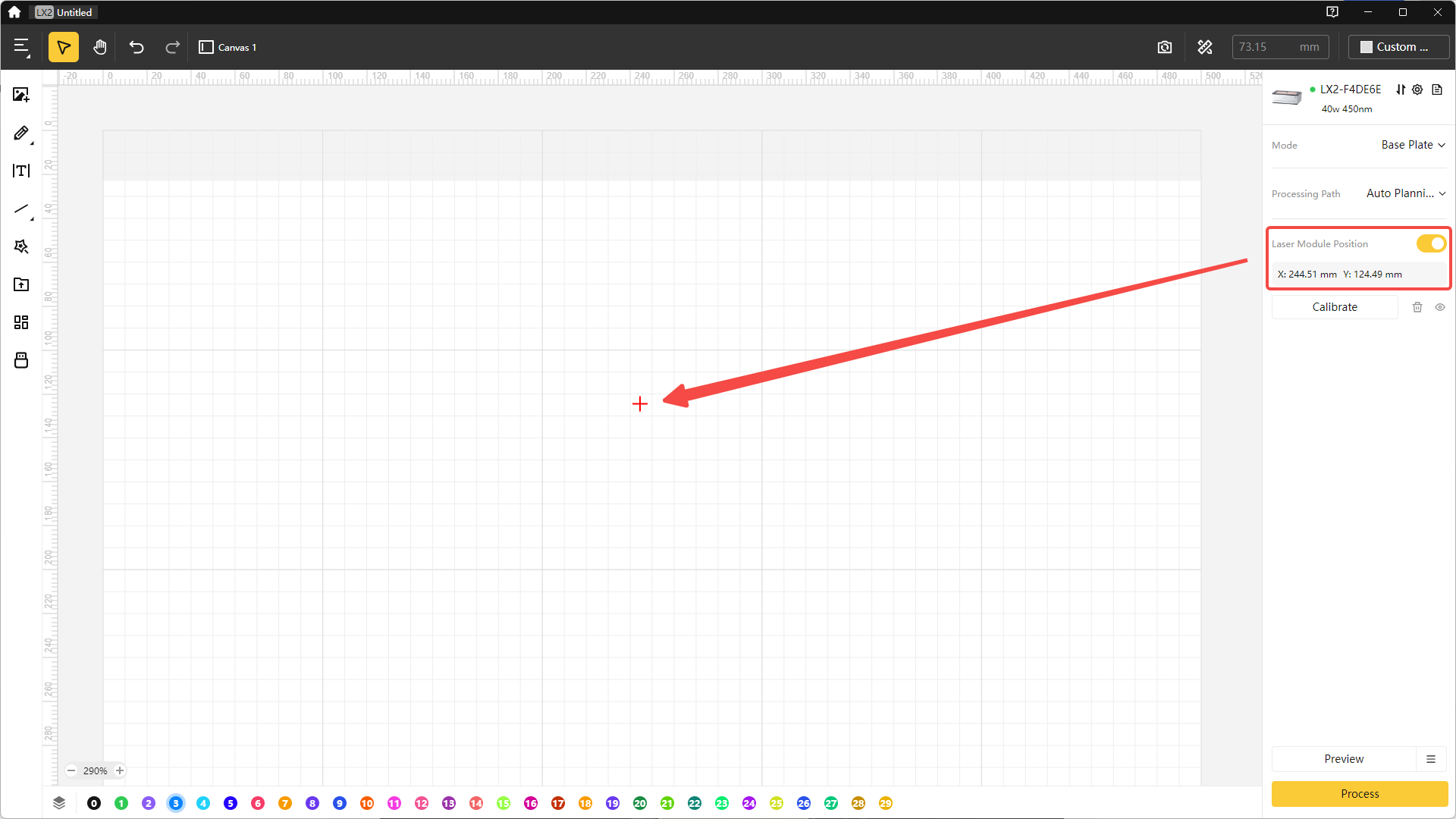

「レーザーモジュール位置」機能を有効にすると、ソフトウェア上のキャンバスにレーザーモジュールのリアルタイムの座標と位置が表示されます。赤い十字はレーザーの現在位置を示します。この機能は、オート測定およびキャリブレーションを行う際に役立ちます。
(2) 焦点距離を設定する

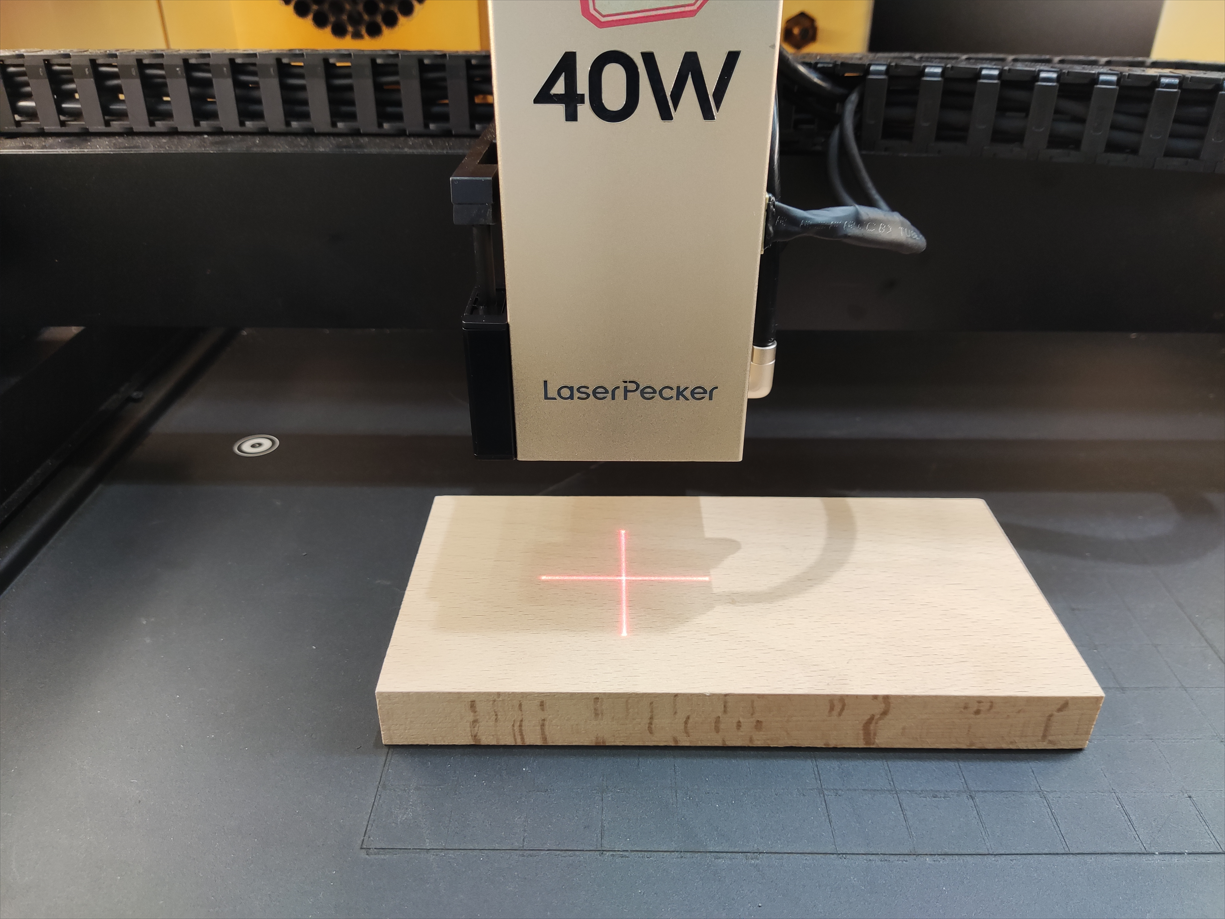

- 材料をベースプレートに置き、レーザーモジュールをその上に移動させます。

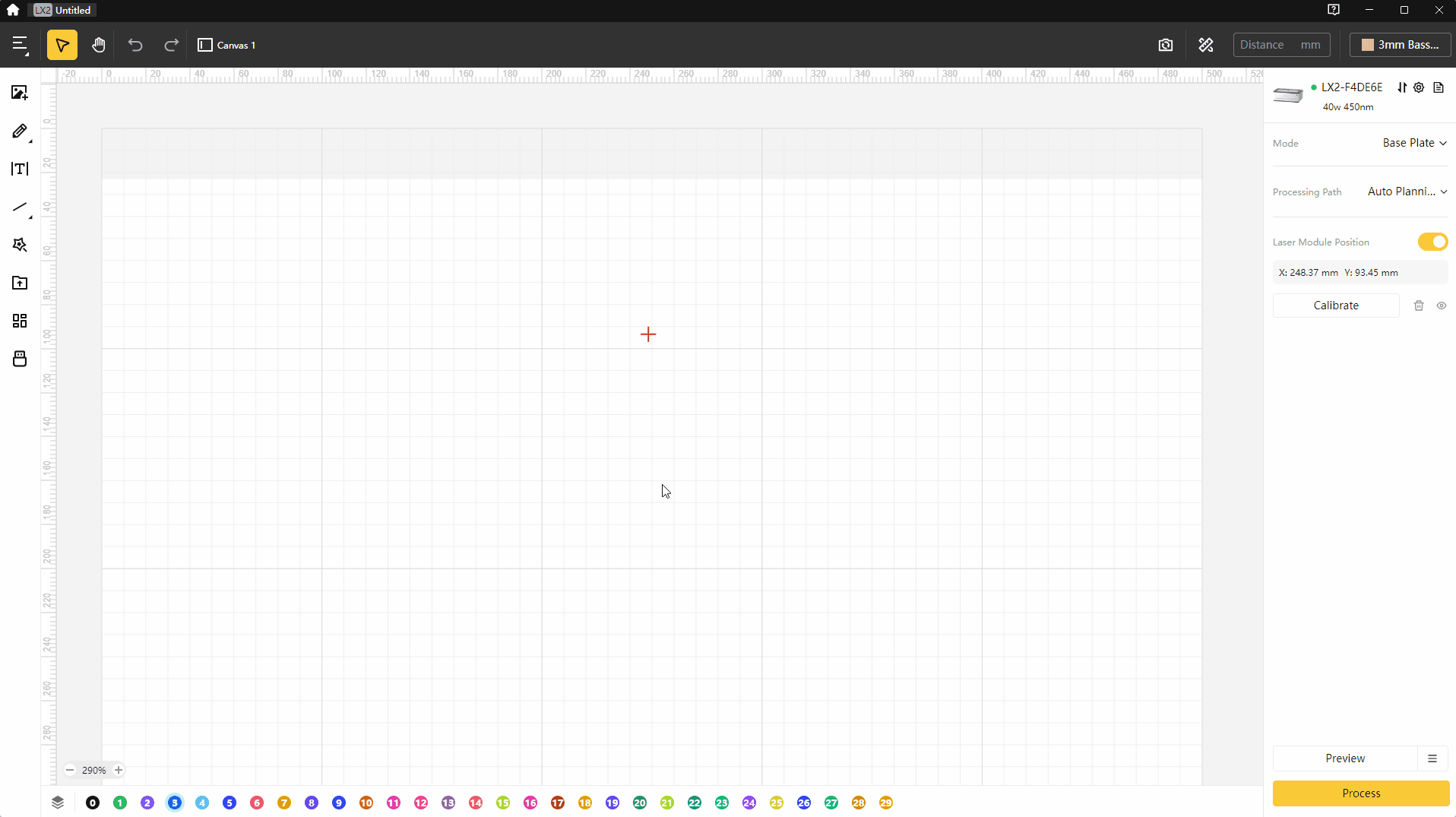

- 「オート測定」をクリックし、カーソルをキャンバス上の赤い十字カーソルに合わせて左クリックします。
- これにより、デバイスが自動的に焦点距離を測定します。
3. 加工エリアをキャリブレーションする
キャリブレーション方法を選択

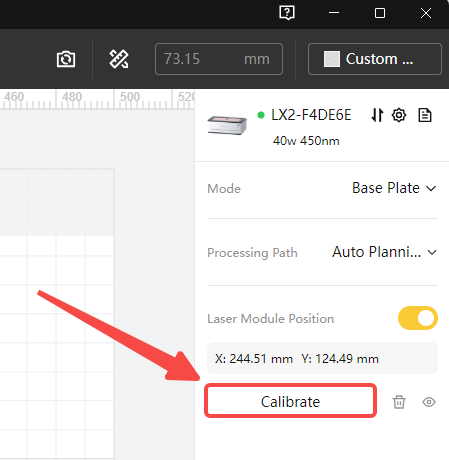

(1) ソフトウェア右側の「キャリブレーション」ボタンをクリックします。

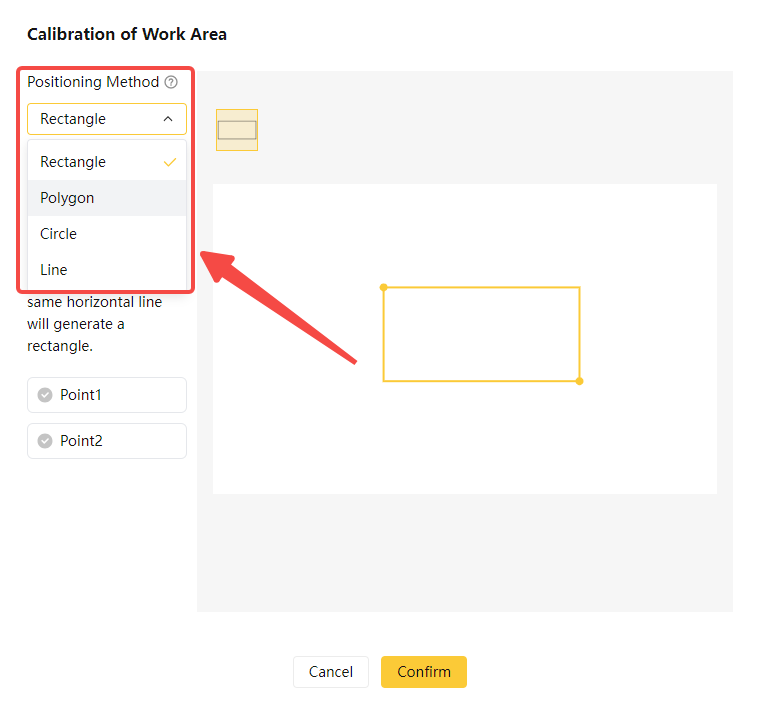

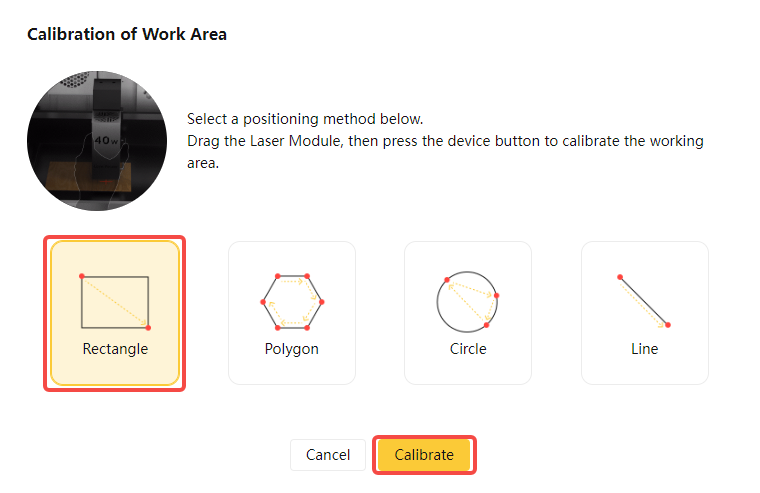

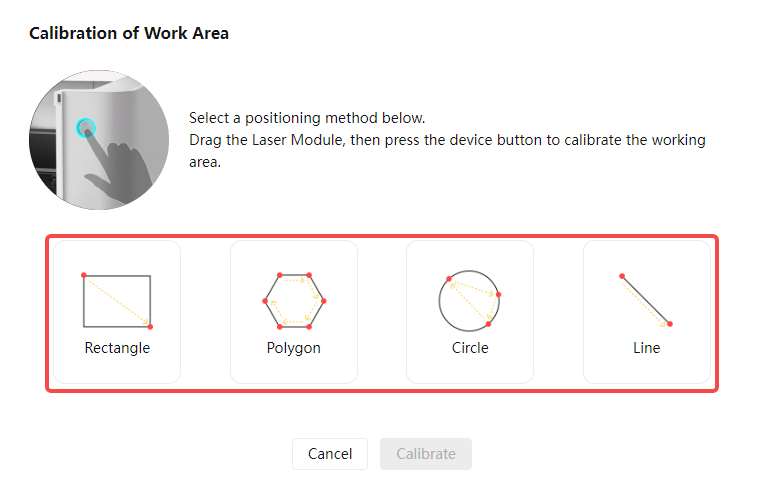

(2) ポップアップウィンドウで、材料の形状に応じたキャリブレーション方法を選択します：
| 形状 | 最小ポイント数 | 説明 |
|---|---|---|
| 四角形 | 2 | 2つの非水平なポイントを指定して四角形を作成します。 |
| 多角形 | ≥3 | 3つ以上のポイントを指定すると、自動的に形状が閉じます。 |
| 円 | 3 | 円周上の非同一直線上にある3点を指定します。 |
| 線 | 2 | 少なくとも2点を指定します。 |
例：長方形キャリブレーション
(1) 「長方形」を選択し、「キャリブレーション」をクリックします。

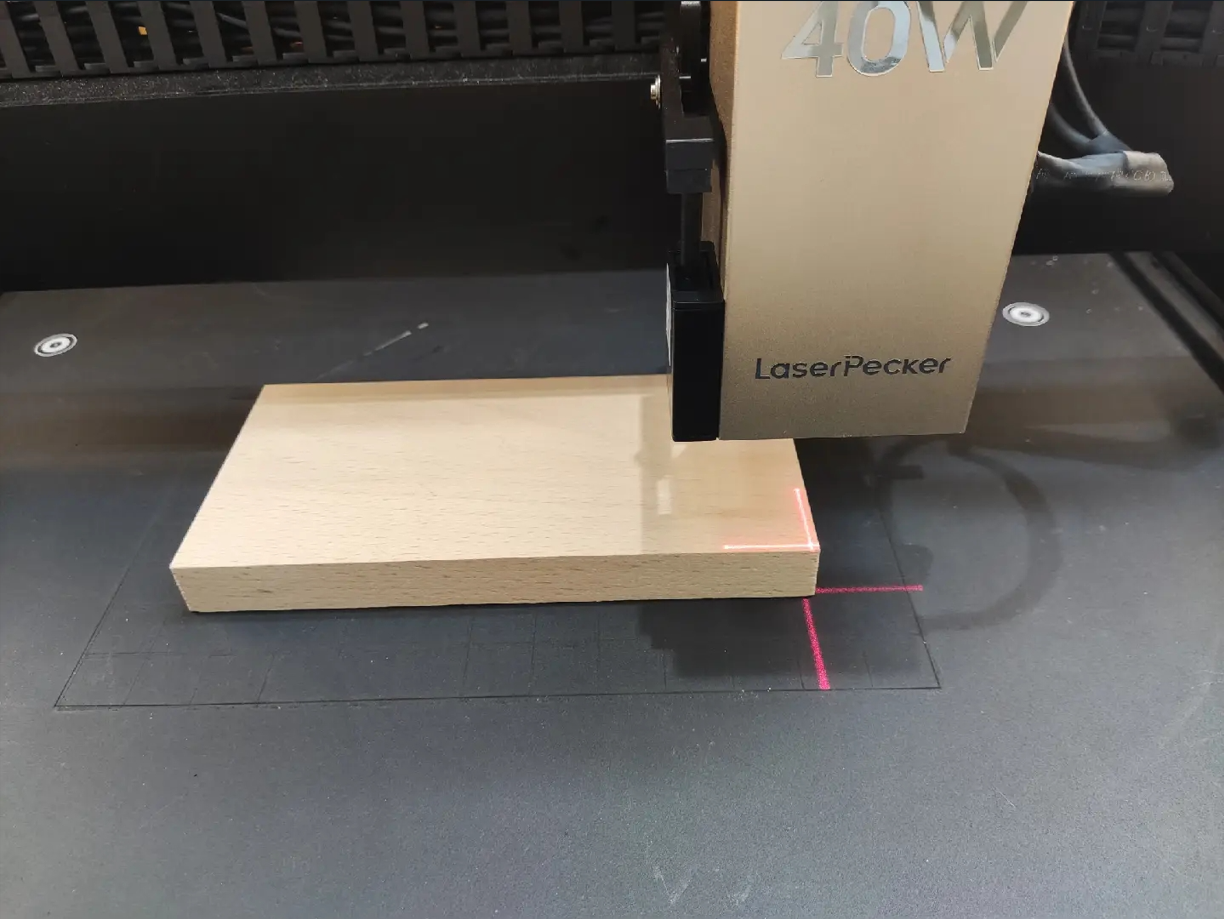

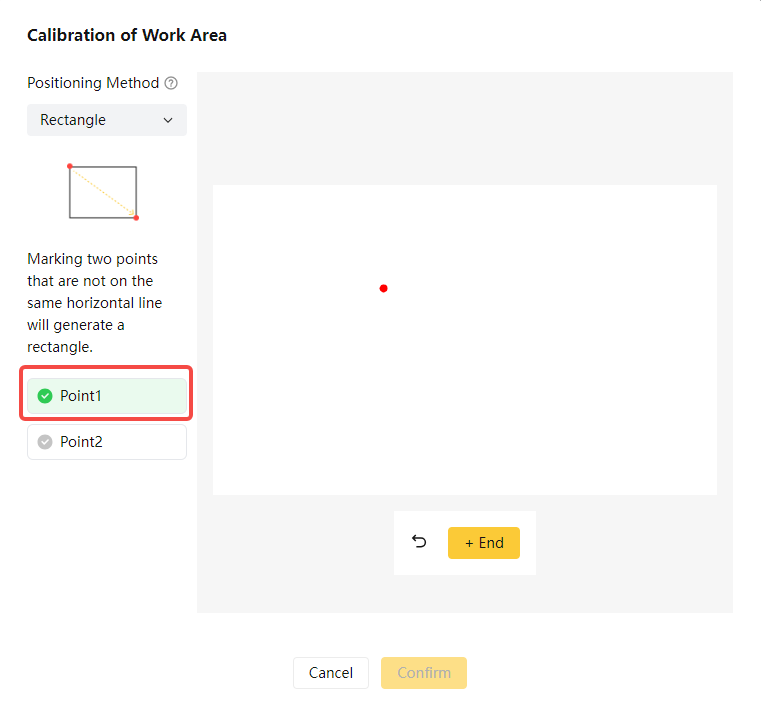

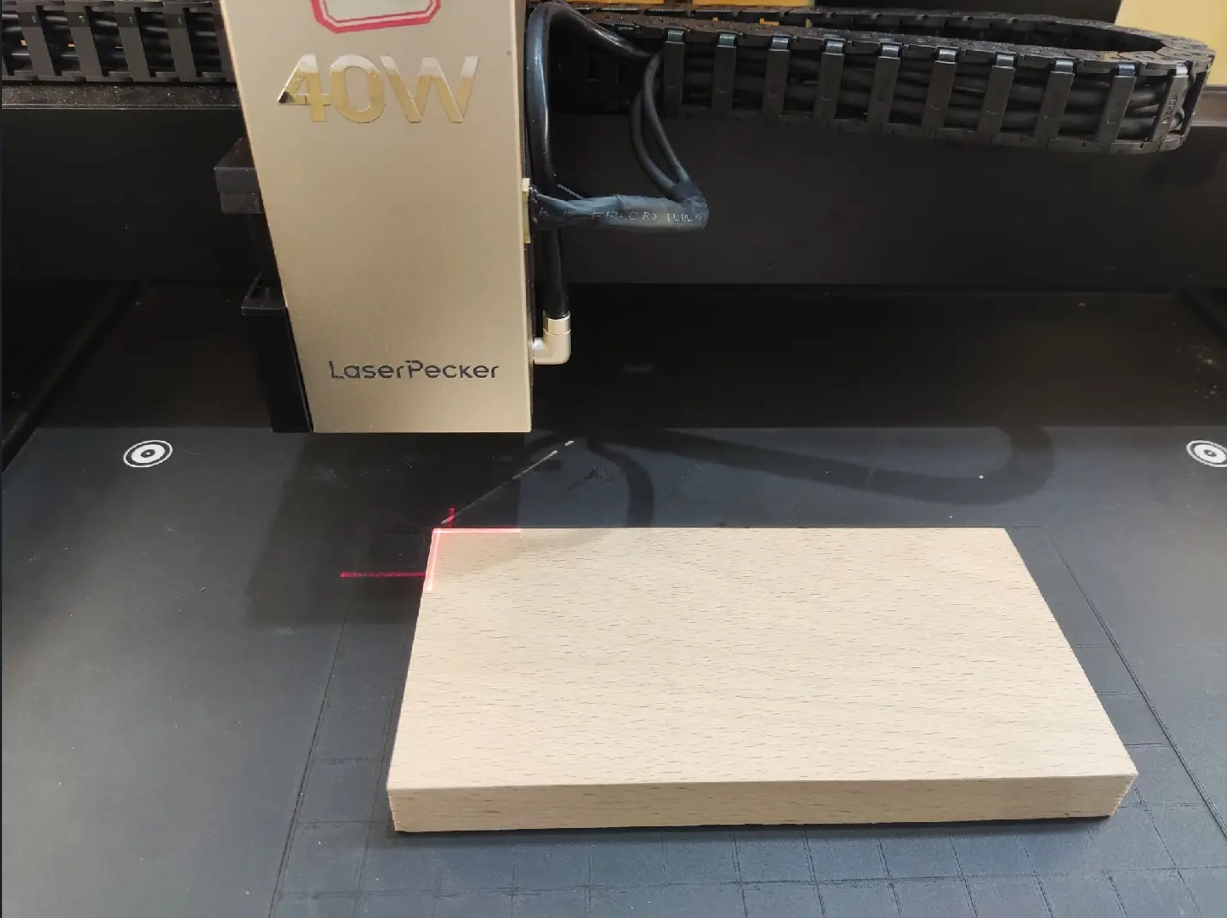

(2) レーザーモジュールをドラッグして、赤い十字カーソルの中心を彫刻したいエリアの最初のポイントに合わせます。LX2本体のボタンを押してポイントを記録します（記録されるとビープ音が鳴ります）。

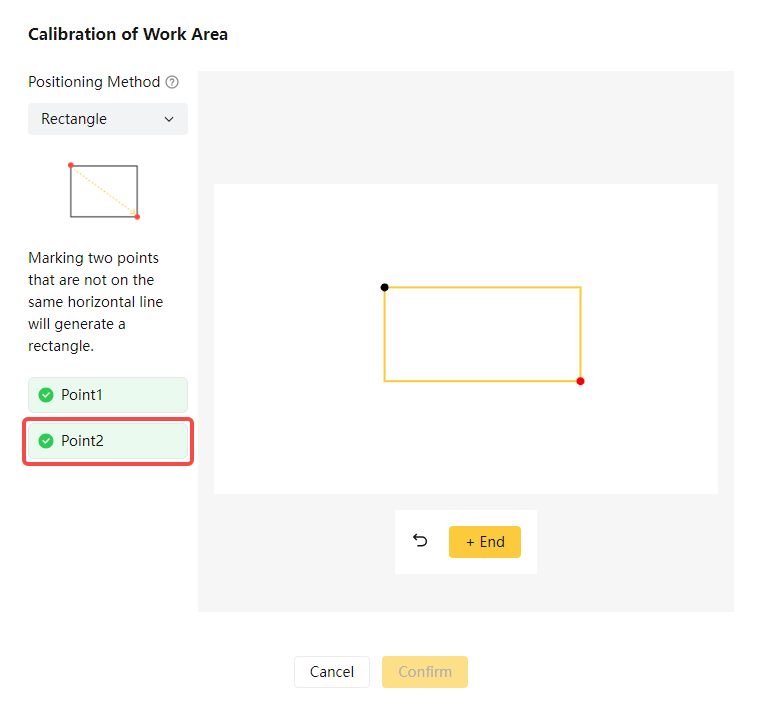

(3) 2つ目のポイントも同様に操作します。

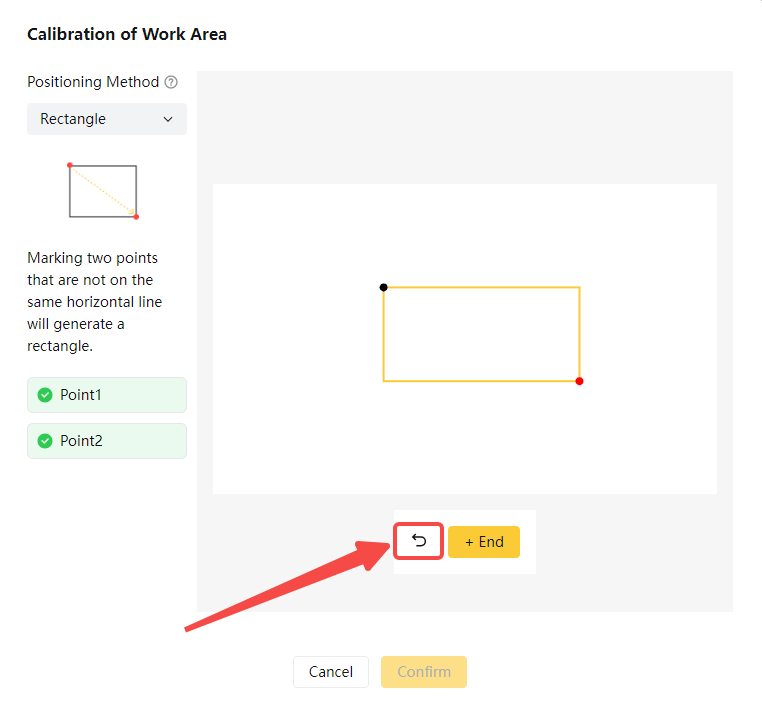

(4) キャリブレーションポイントを修正する場合は、戻るアイコンをクリックしてください。

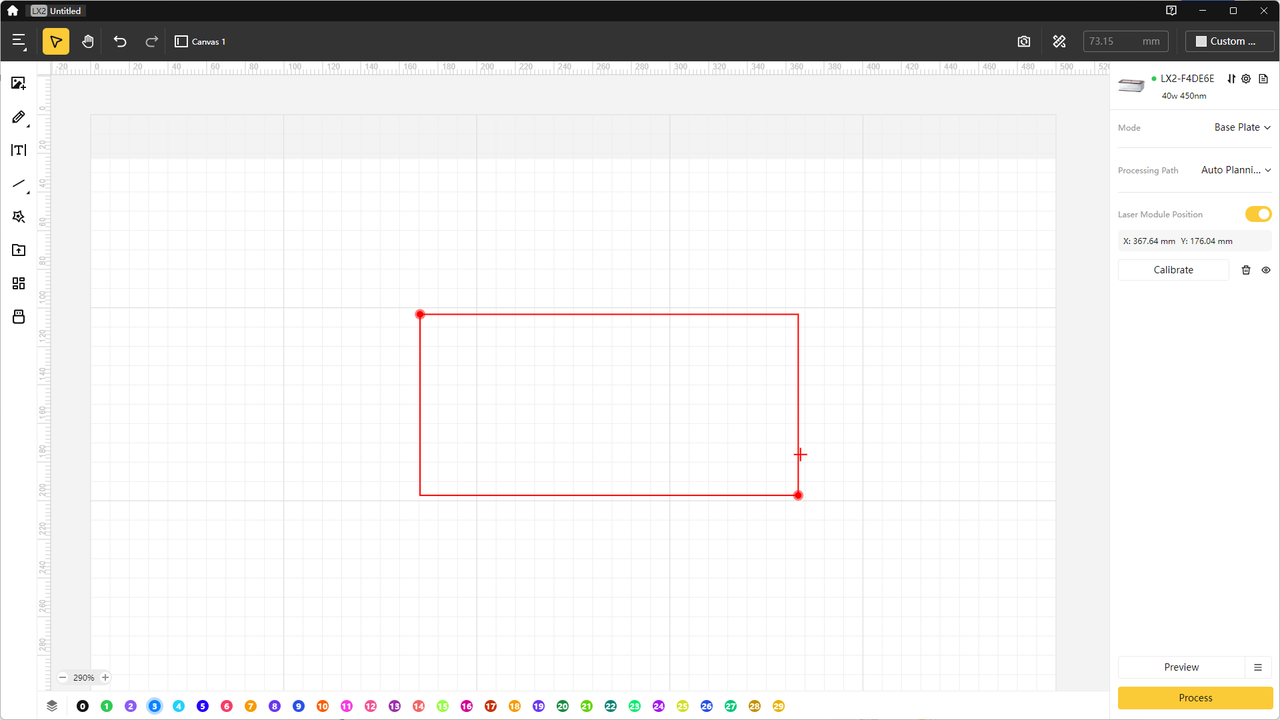

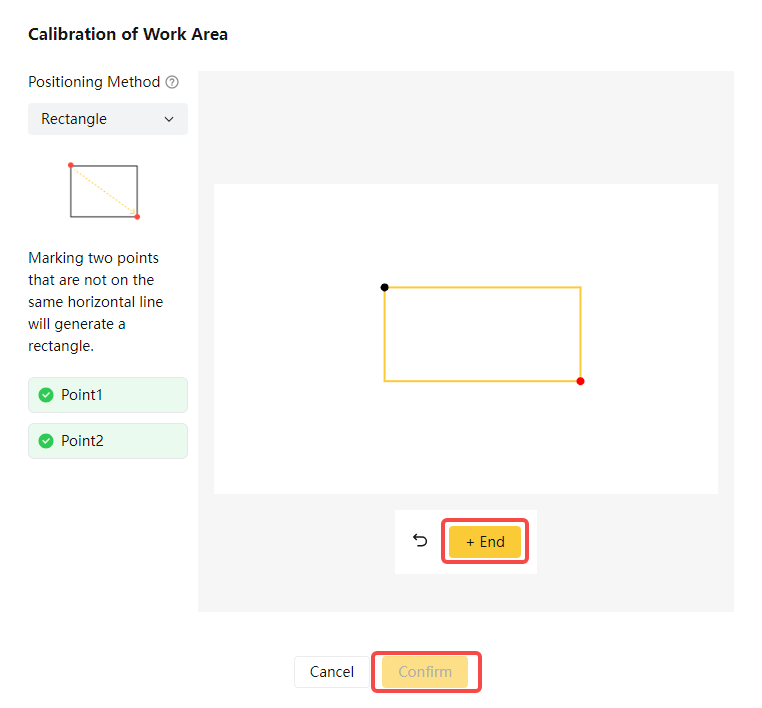

(5) 記録が完了したら、「終了」をクリックし、続けて「確認」をクリックします。設定した加工エリアがキャンバス上に赤い枠として表示されます。

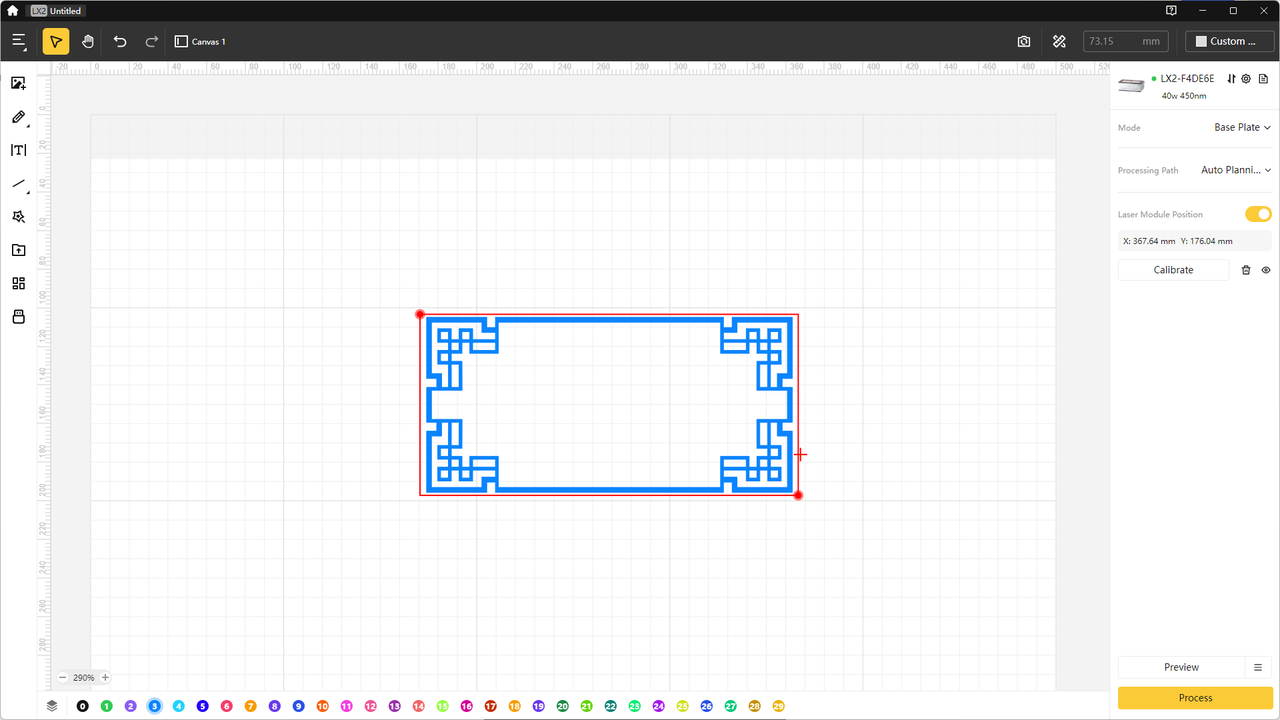

(6) これで、赤い枠内にデザインを配置し、正確に彫刻できるようになります。
4. 複数エリアのキャリブレーション

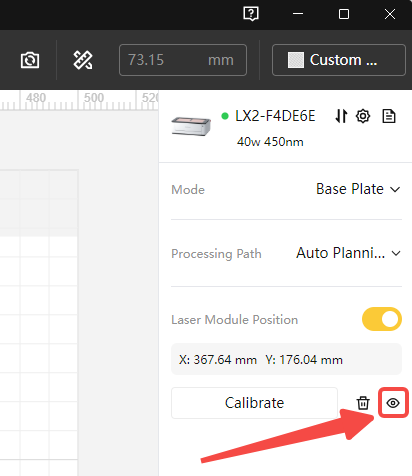

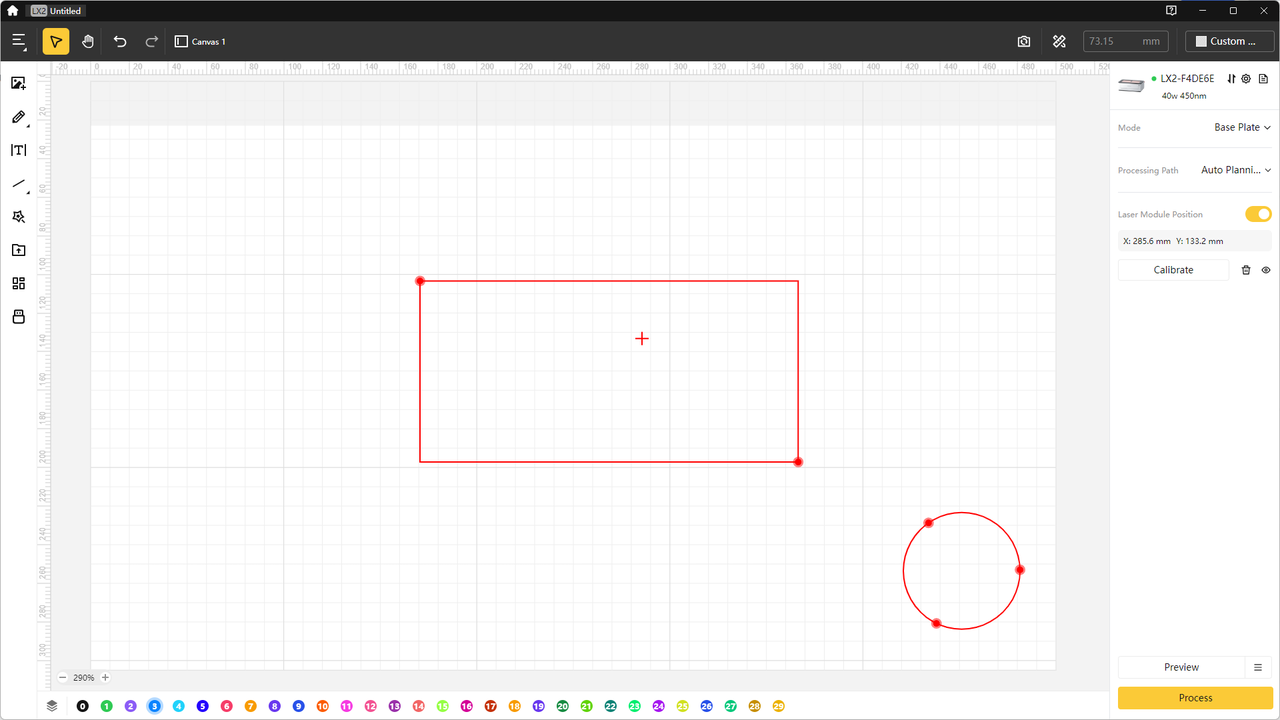

(1) ソフトウェアでは、1つの設定内で複数の加工エリアを設定できます。「キャリブレーション」の横にある目のアイコンをクリックすると、追加のエリアや形状を設定できます。
(2) 「位置決め方法」をクリックすると、現在のエリアのキャリブレーション形状を変更できます。

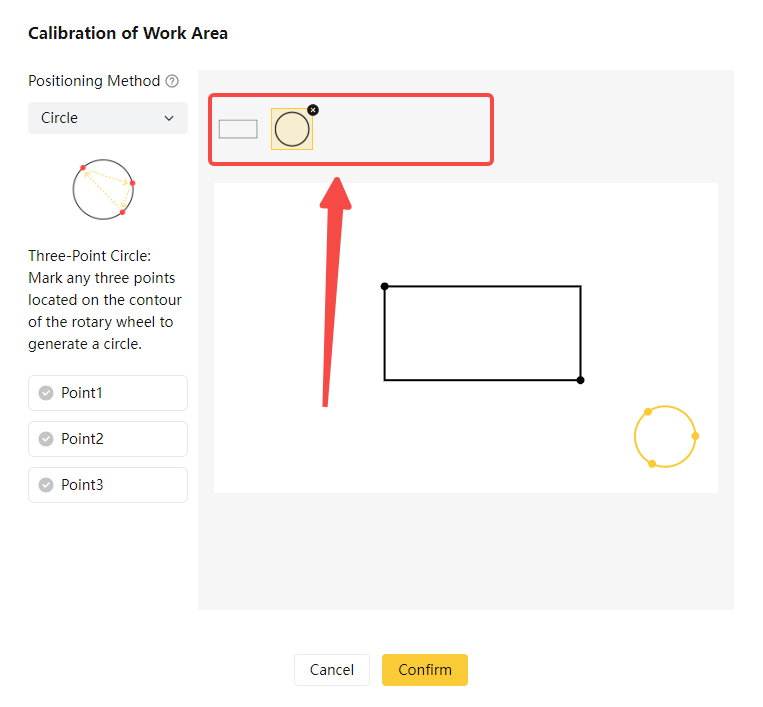

(3) 追加したすべてのエリアは上部に表示されます。各アイコンをクリックして、切り替え、再キャリブレーション、または削除が可能です。
5. キャリブレーションエリアの削除

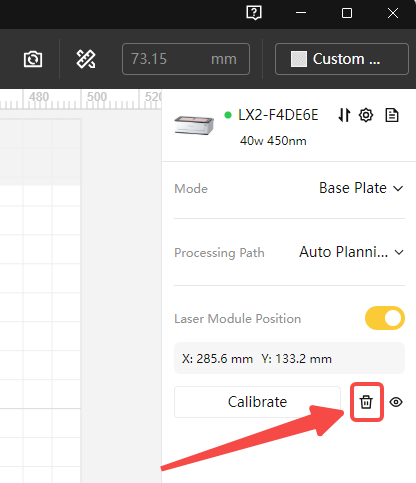

- すべてのエリアを削除するには、「キャリブレーション」の横にある削除アイコンをクリックしてください。
- 特定のエリアを削除する場合は、「加工エリアのキャリブレーション」ページで個別に削除できます。
6. まとめ
加工エリアを設定すると、赤い枠内にデザインを正確に配置できます。また、1つの設定内で複数のエリアを管理したり、切り替えたり、再キャリブレーションや削除を行うことも可能です。
