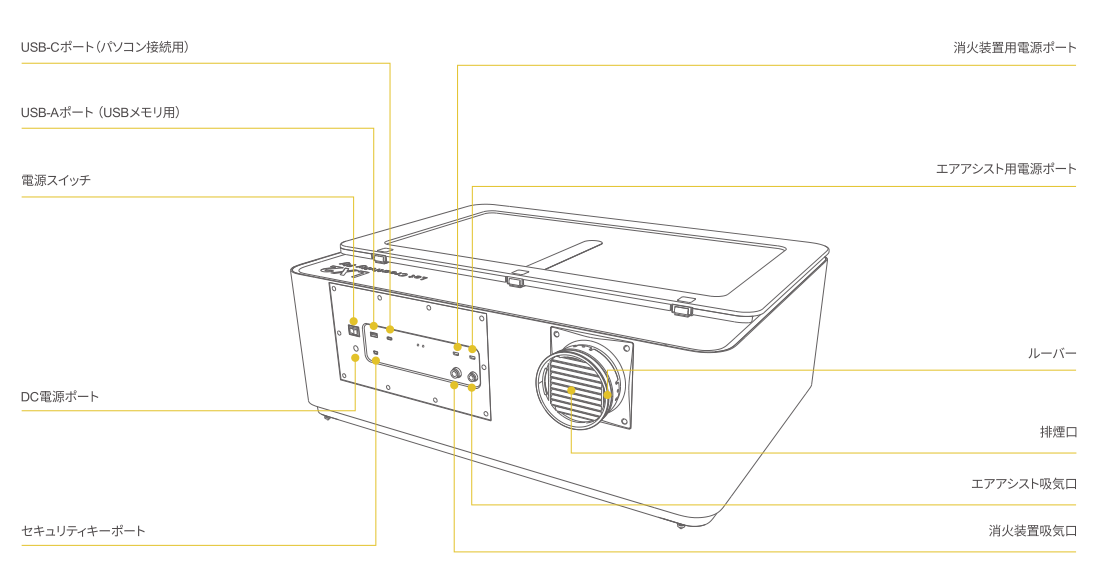

本ガイドでは、LaserPecker LX2背面パネルに搭載されている各ポートの機能について説明します。 電源および各種アクセサリーを正しく識別し、適切に接続するための参考としてご利用ください。
1. USBポート
- USB-Cポート：パソコンとの有線接続に使用します。Wi-Fi設定にも対応しており、無線操作を行うことができます。
- USB-Aポート：USBフラッシュドライブから直接データを読み込み、彫刻を行うために使用します。
2. 電源
- 電源スイッチ：本体の電源をオン／オフします。
- DC電源ポート：定格電圧24V、定格電流10A以上のDC電源アダプターが必要です。
3. セキュリティ
- セキュリティキーポート：レーザーの使用可否を制御します。セキュリティキーが装着されていない場合、レーザーは照射されません。
4. アクセサリー
- 消火装置用電源ポート：消火装置アクセサリーに電源を供給します。
- エアアシスト用電源ポート：エアアシストアクセサリーに電源を供給します。
5. 排気・エアフロー
- ルーバー：排気ダクトを接続する前に取り外してください。
- 排煙口：加工時に発生する煙を排出するためのポートです。
- エアアシスト吸気口：エアアシストホースを接続します。
- 消火装置吸気口：消火装置のホースを接続します。
