LX2：「レーザーモジュールが検出されません」と表示される

🔍 まずはご確認ください

この問題は、ほとんどの場合、以下のいずれかが原因です。

以下の手順に従って原因を確認し、正常な状態への復旧をお試しください。

LDSで「プレビュー」または「加工開始」をクリックすると、 「レーザーモジュールが検出されません」というエラーメッセージが表示され、LX2本体のインジケーターが黄色で点滅します。

インジケーターが黄色で点滅している場合は、通常、LX2本体とレーザーモジュール間の通信が確立されていないことを示しています。

このエラーは、LX2本体がレーザーモジュールと正常に通信できていない場合に表示されます。主な原因として、ケーブルの接触不良、接続方向の誤り、ケーブルの破損、またはレーザーモジュールの故障が考えられます。

この問題は、本体の移動後、レーザーモジュールの交換後、またはケーブルの抜き差し後に発生することがあります。コネクタの緩みや接続位置のずれが原因となる場合があります。

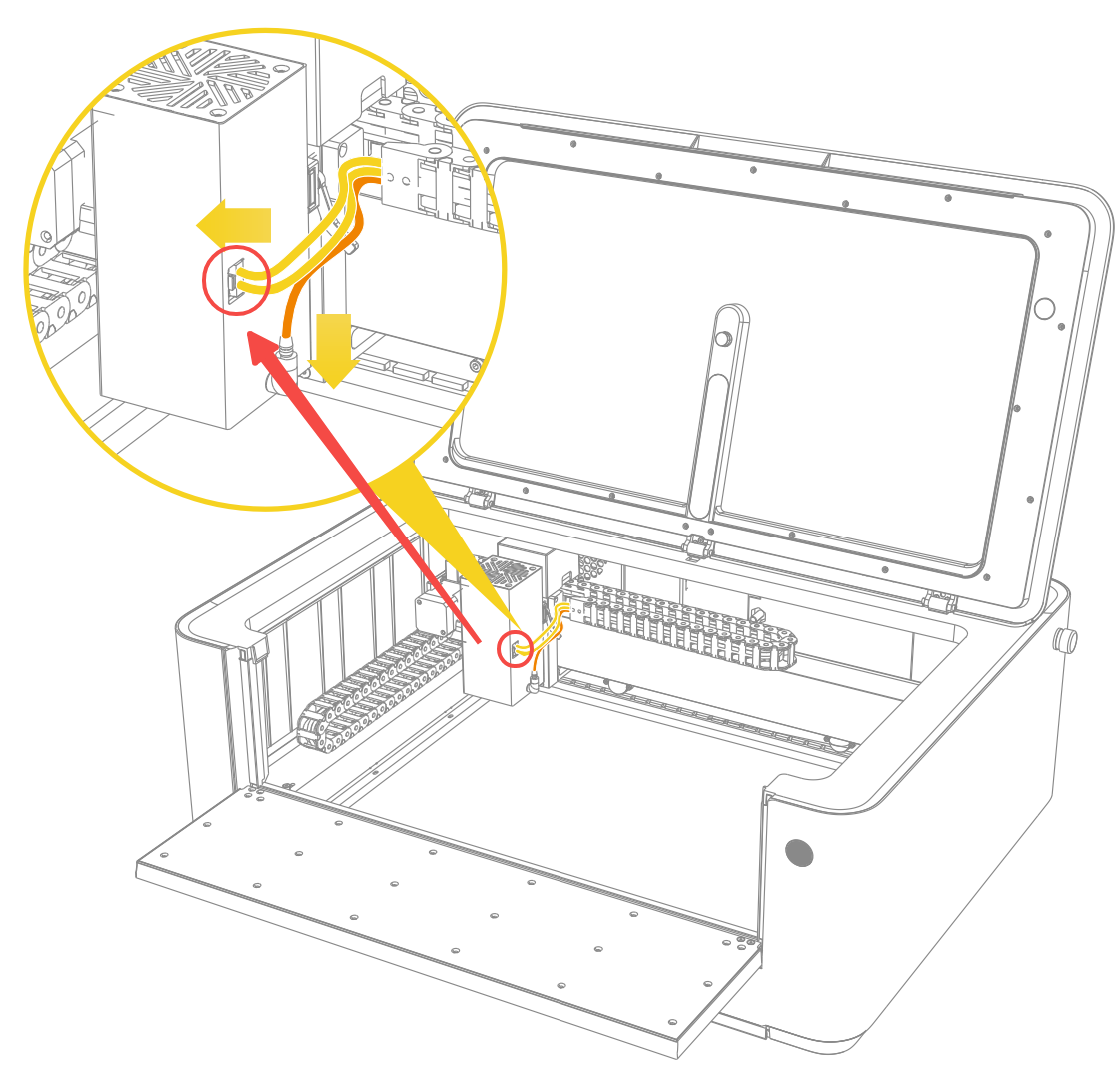

レーザーモジュールケーブルに損傷や断線がないか確認し、両端がしっかり接続されていることをご確認ください。

一度ケーブルを完全に取り外し、再度しっかりと接続してください。

ケーブルを再接続した後にレーザーモジュールが正常に認識された場合は、以降の手順を実施する必要はありません。

レーザーモジュールの種類によって、コネクタの差し込み方向が異なります。誤った向きで接続すると、レーザーモジュールを認識できません。

以下の例を参照し、コネクタの切り欠き（ノッチ）の向きが正しいことを確認してください。

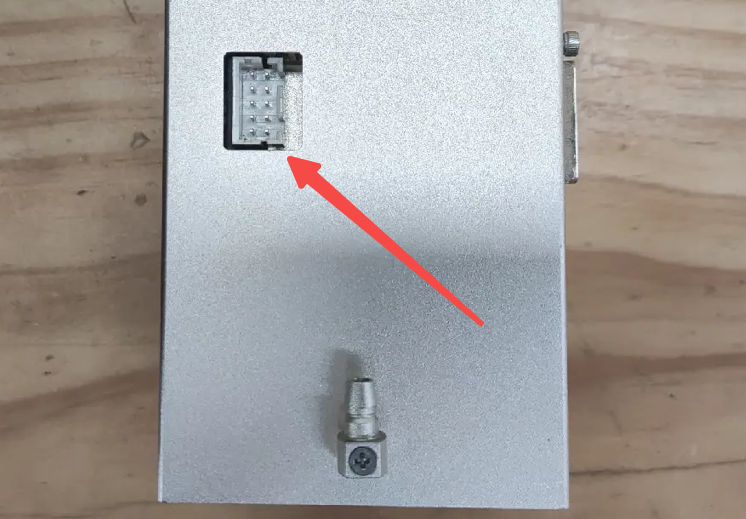

コネクタの切り欠き（ノッチ）が左側を向くように接続してください。

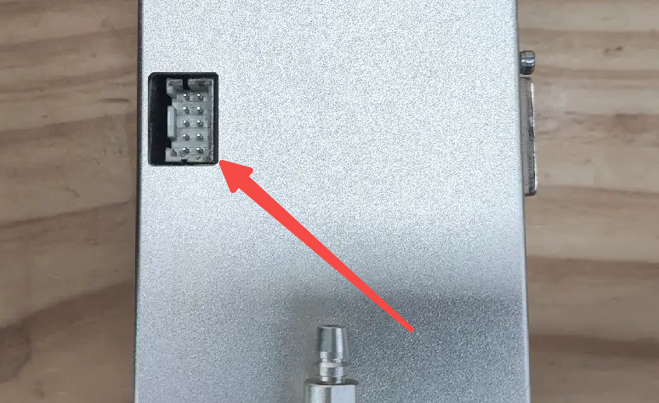

コネクタの切り欠き（ノッチ）が右側を向くように接続してください。

ケーブルを再接続した後、LDSでデバイスとの接続をやり直し、レーザーモジュールが認識されるか確認してください。

別のLX2用レーザーモジュールをお持ちの場合は、本体に接続して認識されるか確認してください。

この手順は、本体の分解作業に慣れている方のみ実施してください。
作業を始める前に、すべてのケーブルを取り外し、セキュリティキーを抜き、本体の電源がオフになっていることを確認してください。

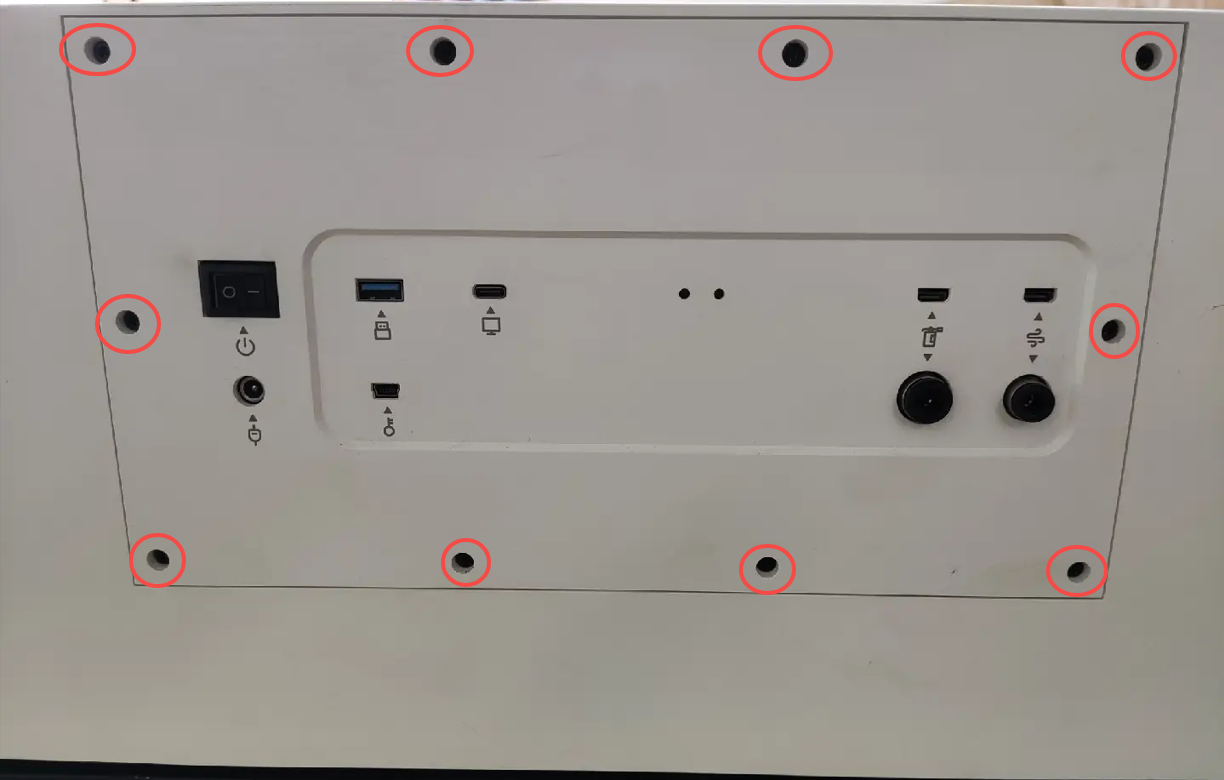

（1）H2.5六角レンチを使用して、赤丸で示されたすべてのネジを緩め、保護カバーを取り外します。

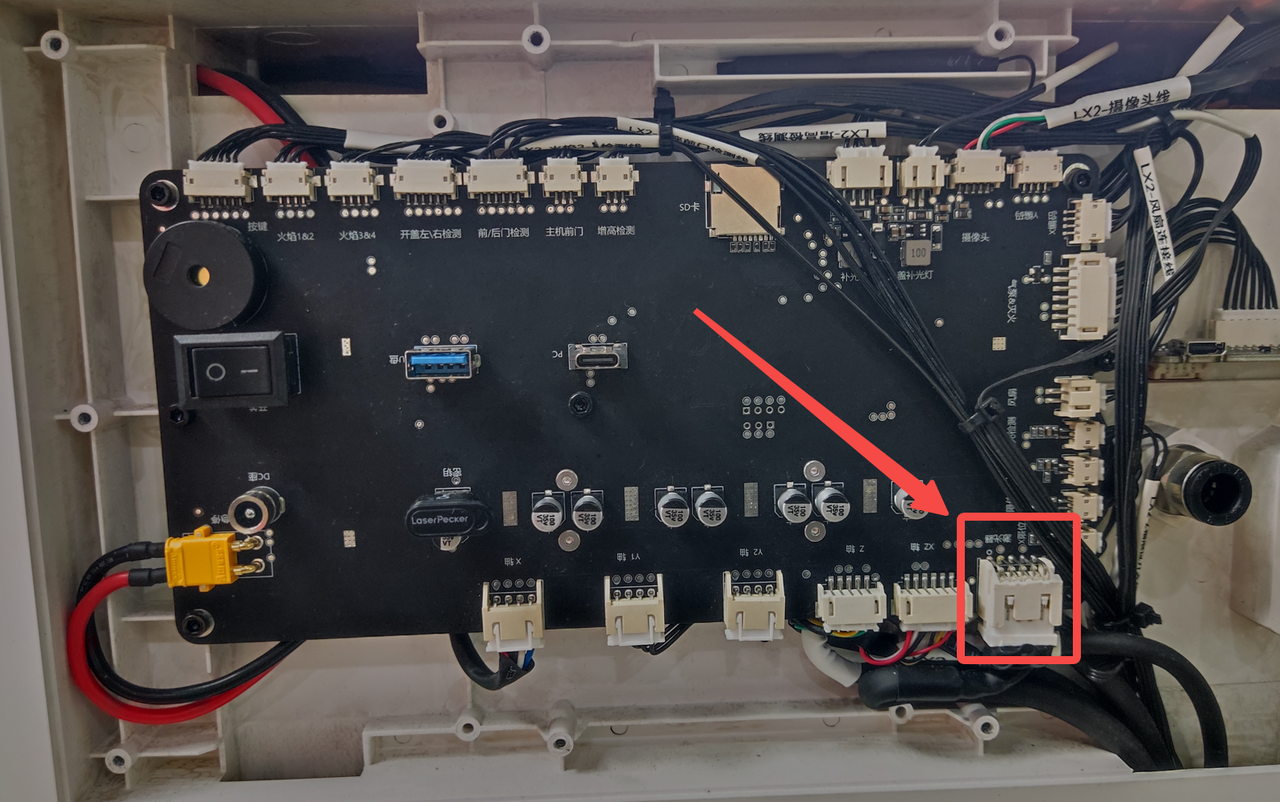

（2）赤枠で示されたコネクタに損傷や接触不良がないか確認してください。ケーブルを一度抜き、しっかりと差し直してください。

ケーブルを確実に接続した後、再度本体の動作を確認してください。

上記の手順をすべて実施してもレーザーモジュールが認識されない場合は、LaserPeckerサポートまでお問い合わせください。

より迅速なサポートのため、以下の情報をご用意ください。
