LX2には、加工をより便利にする上部カバーカメラが搭載されています。このカメラでは以下の操作が可能です：
- 加工領域のプレビュー
- 素材の位置合わせのサポート
- デザインを素材上に正確に配置
カメラ使用前の注意事項
(1) 加工領域が十分に照明されていることを確認してください。照明が不十分だと、スナップショットの画質が落ちることがあります。
(2) カメラに認識しやすくするために、素材と対照的な背景色を使用してください。
(3) カメラが加工領域を認識できなくなる可能性があるため、高反射素材は使用しないでください。
(4) カメラが素材を識別しやすくするため、各素材の間に少なくとも2mmのスペースを空けてください。
手順
1. 素材とベースプレートの準備

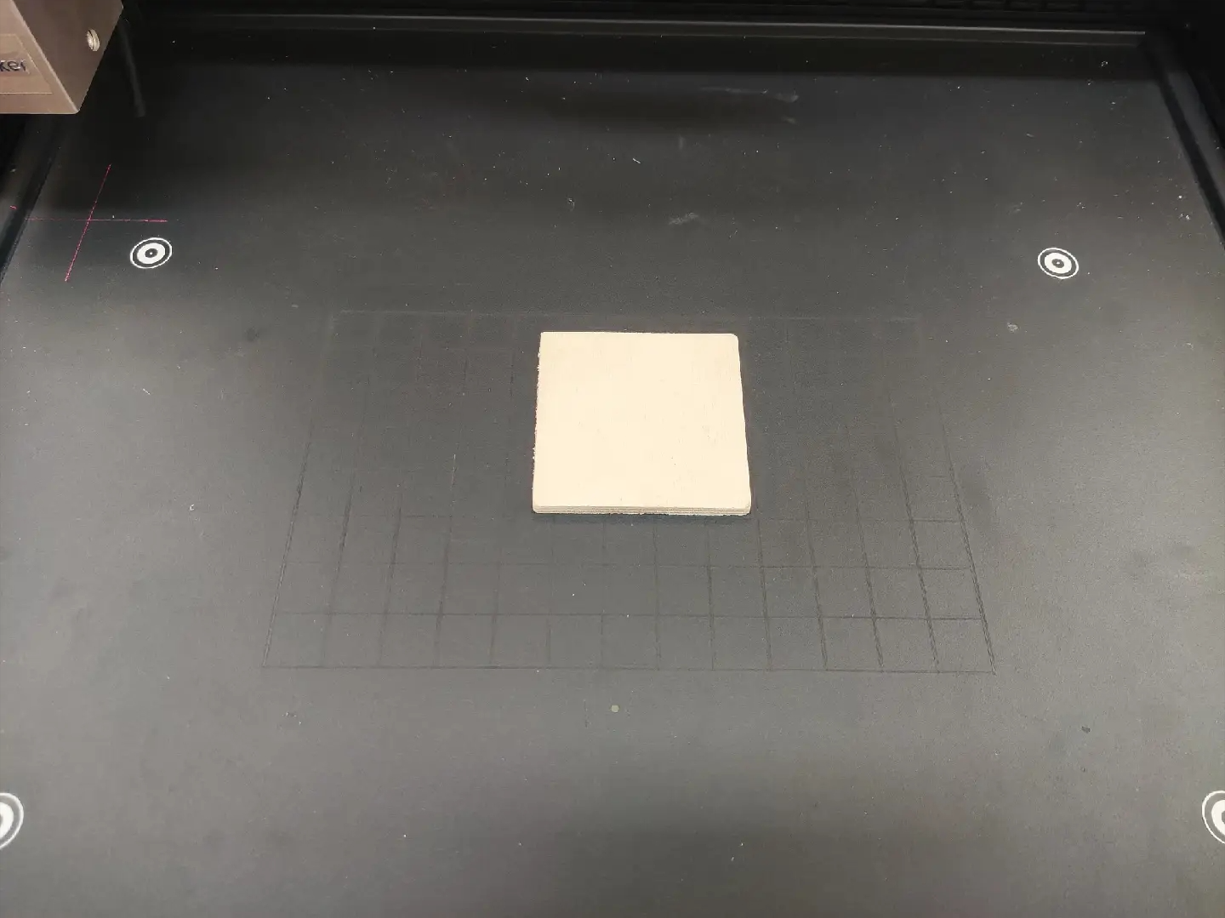

- 素材をベースプレートに配置します。
- ベースプレートが清潔で、4つのキャリブレーションドットすべてが汚れや障害物がない状態であることを確認してください
2. 機器を接続し、背景を更新する
- レーザーペッカーLX2を接続します。上部カバーと正面カバーが正しく閉じられていることを確認してください。

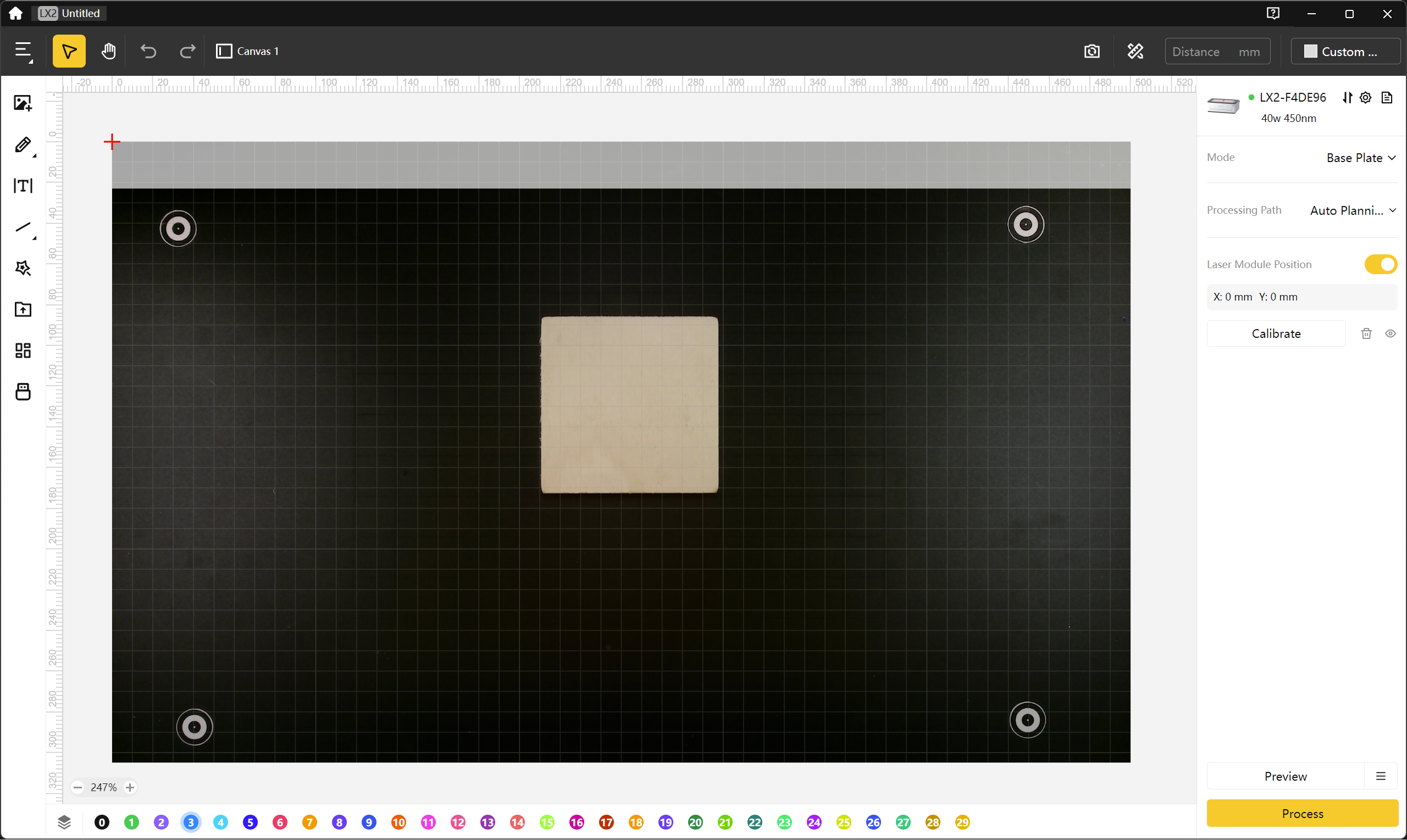

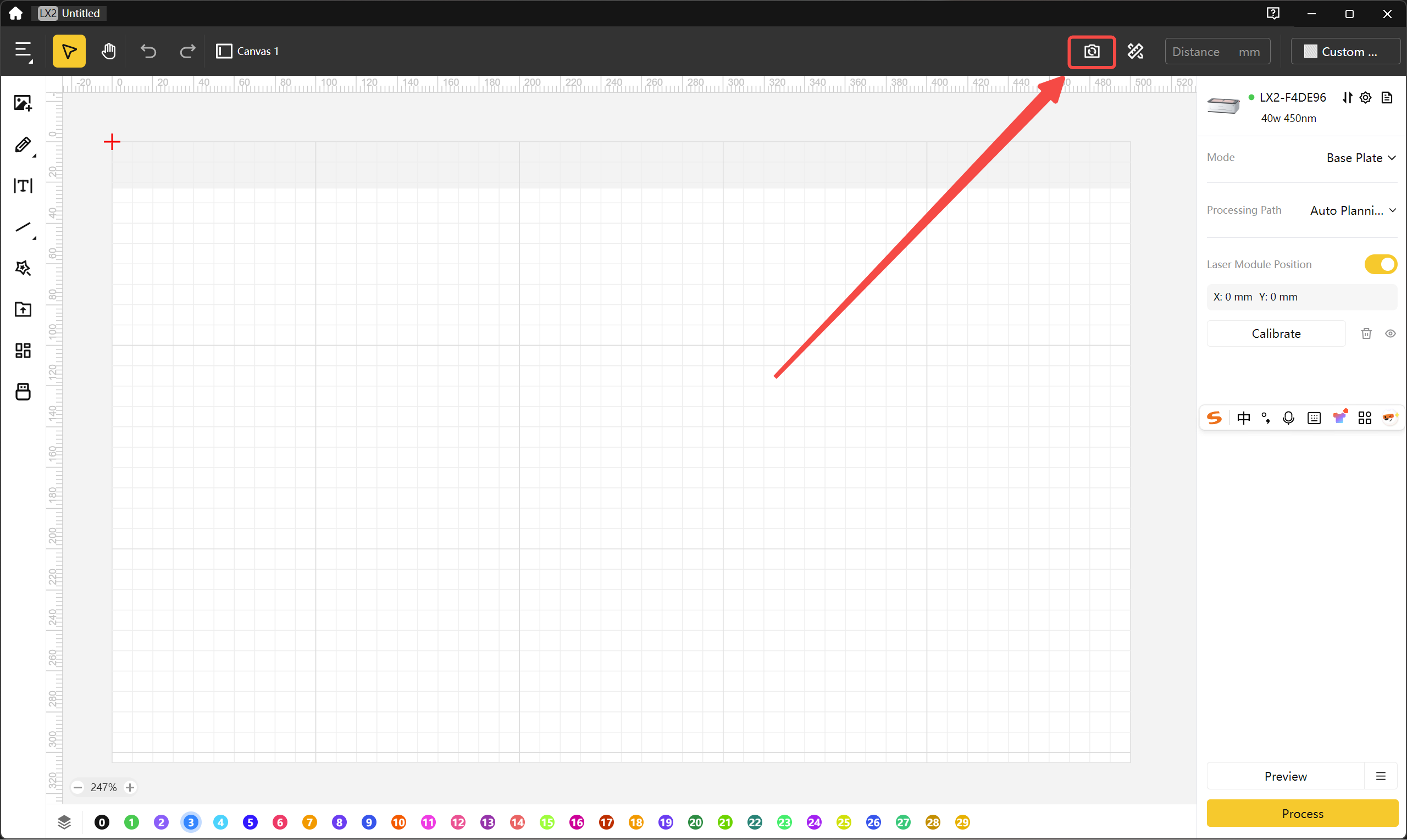

- ソフトウェアの右上隅にあるカメラアイコンをクリックして、背景を更新します。
背景を更新する前には、カメラの保護フィルムを剥がしてください。
3. デザインの読み込みと位置合わせ
- 背景を更新した後、デザインファイルを読み込みます。

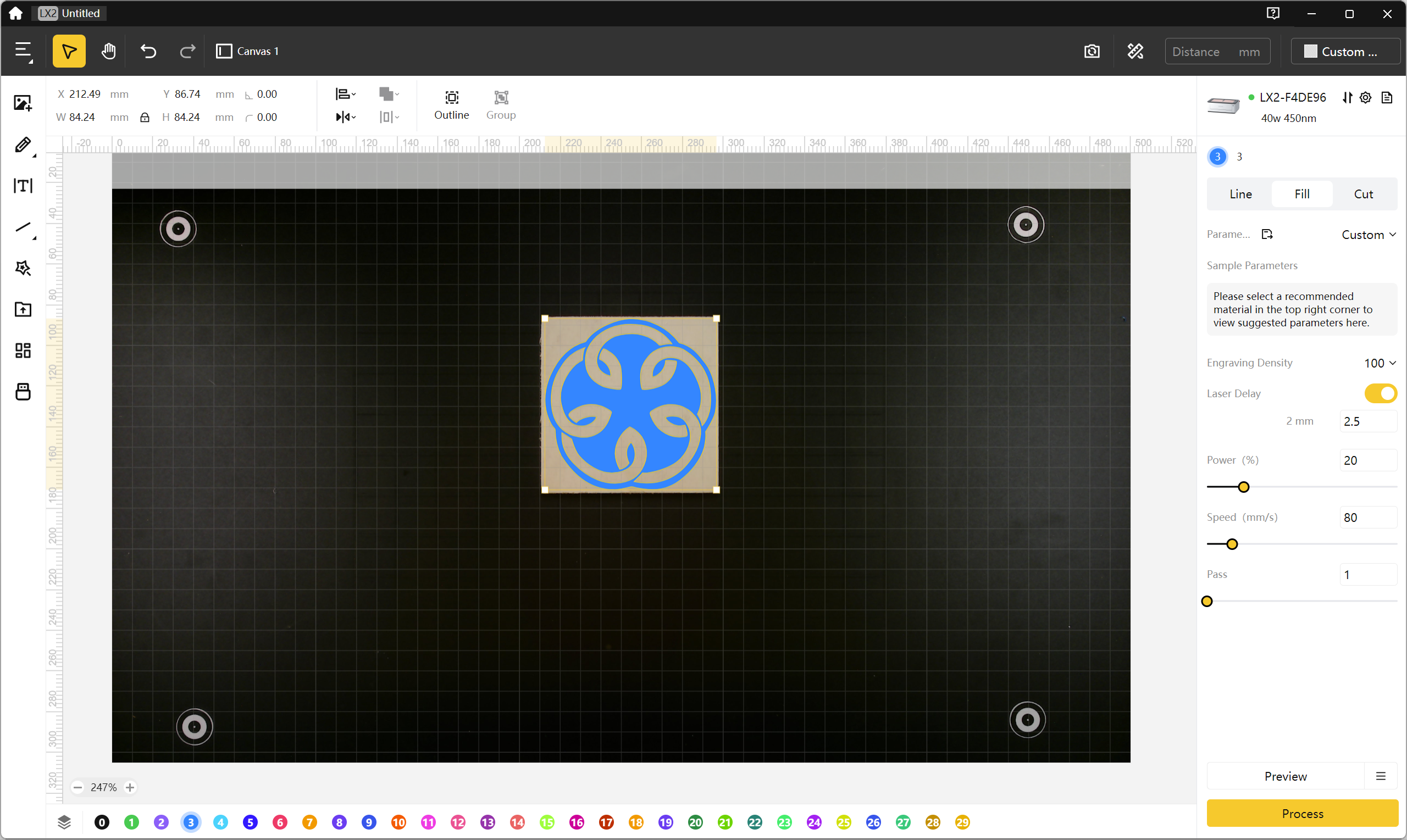

- 背景の素材に合わせて、デザインのサイズと向きを調整します。

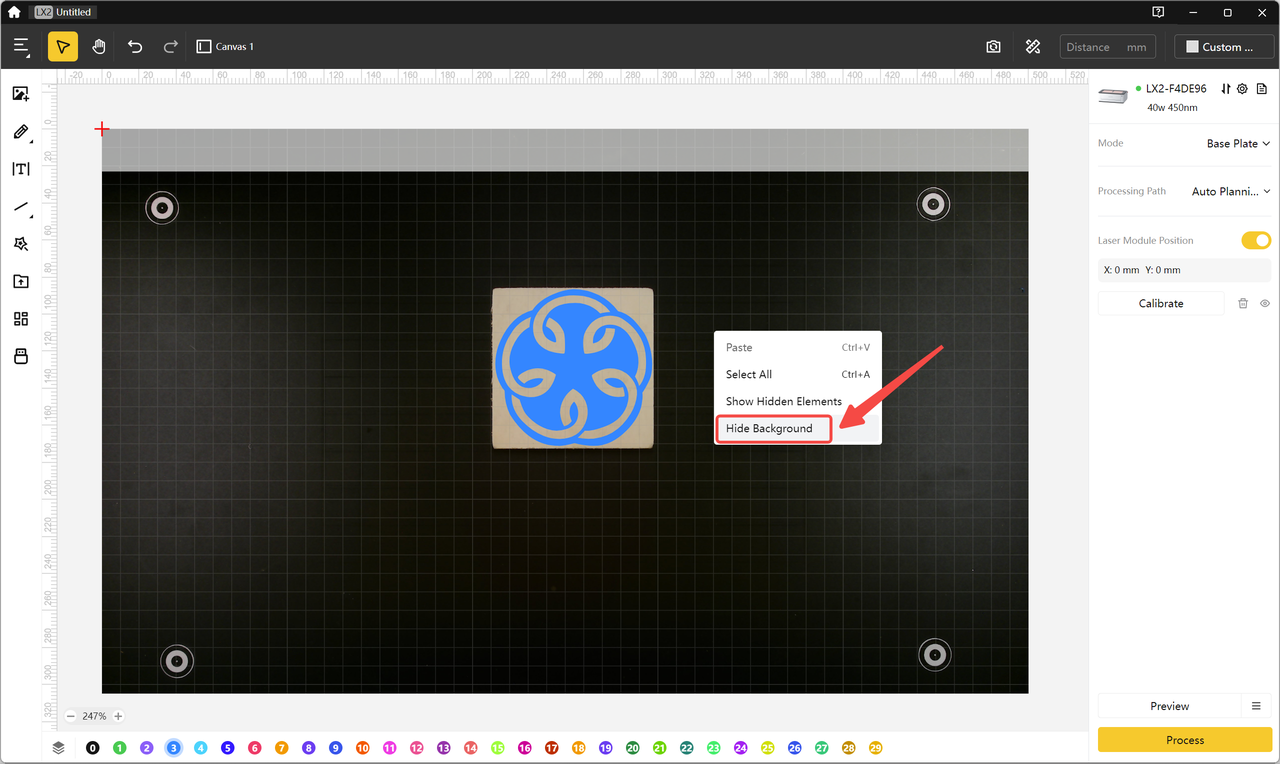

- 必要に応じて、右クリックで背景を非表示にします。
4. 基本手順を完了させる
- 焦点距離を測定する。
- 彫刻パラメータを設定する。
- 加工領域をプレビューする。
- 加工を開始する。
アドバイス
(1)カメラ位置決め機能はベースプレート装着時でのみ使用することを推奨します。
(2)ライザーベース使用時、正確にカメラの位置決めができない場合があります。
(3)ロータリーエクステンションまたはコンベアフィーダーで加工する場合、正確に位置決めするには赤い十字線によるキャリブレーション方法を使用してください。
