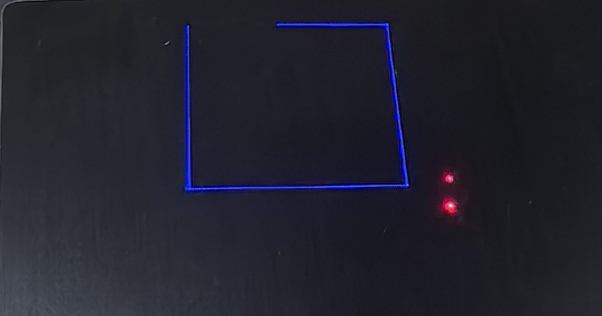

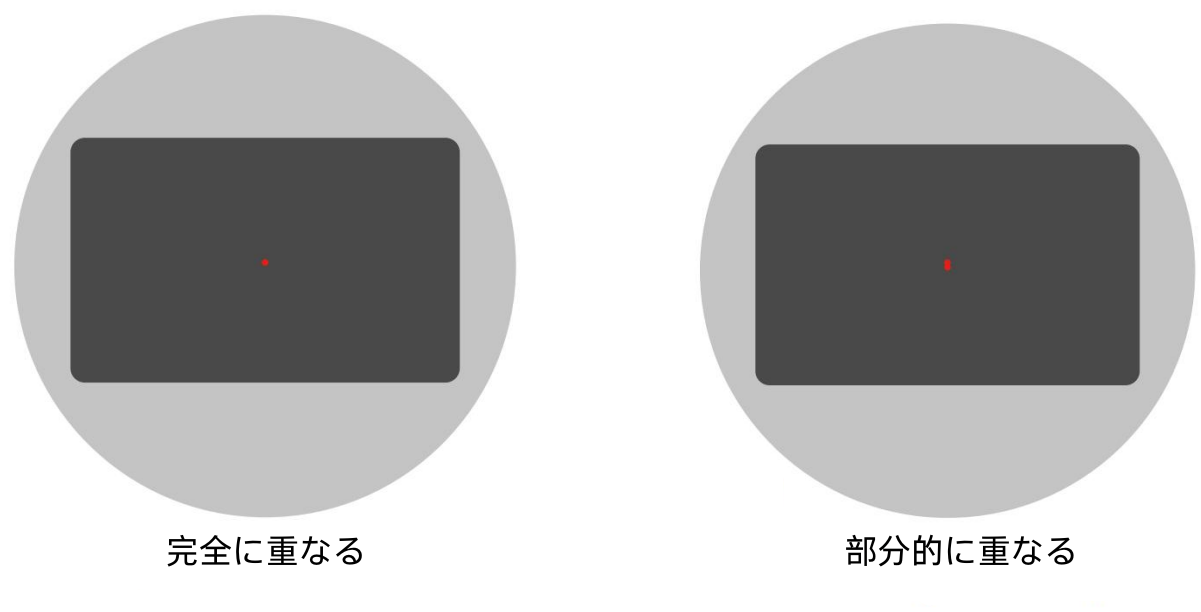

LP5では、2つの赤色ドットが正しいフォーカス位置を示します。最適なフォーカス状態では、2つの赤色ドットが完全に重なります。
フォーカス調整後も赤色ドットがずれている場合は、以下の手順に従って再キャリブレーションを行ってください。
実施前の準備
以下をご確認ください：
- 本体の電源がオンになっており、LaserPecker Design Spaceアプリに接続されていること
- 加工対象として金属プレート（ステンレス推奨）がベースプレート上に設置されていること
キャリブレーション手順
ステップ1：デバイス設定を開く
LaserPecker Design Spaceアプリを開きます。

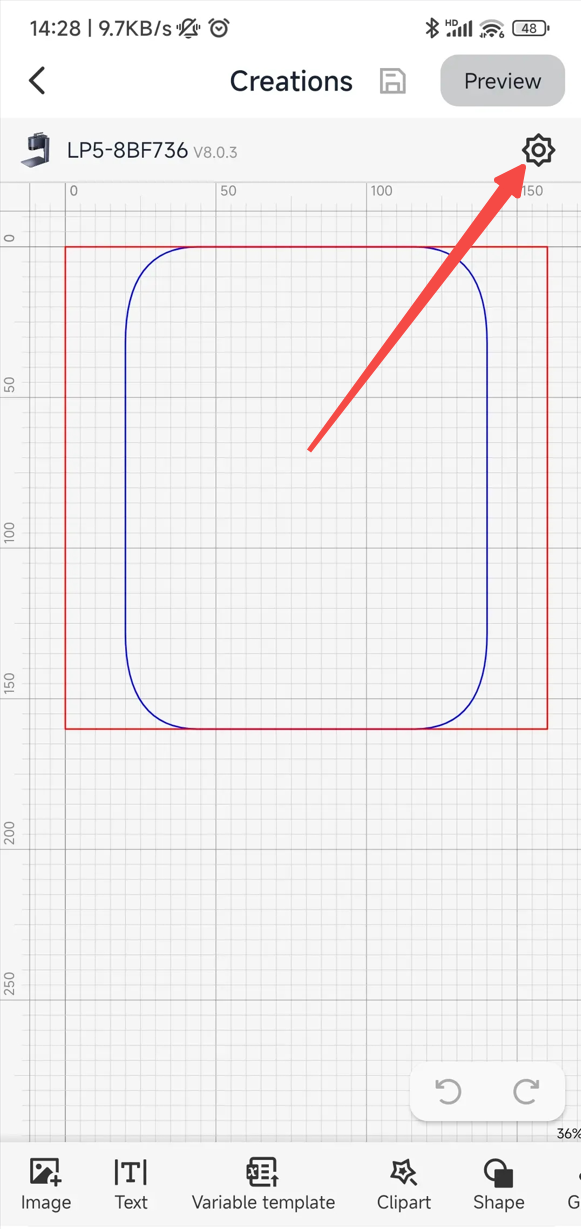

任意の作成／プロジェクト画面に移動し、右上の設定（⚙️）アイコンをタップします。
ステップ2：赤色ドット表示を有効化

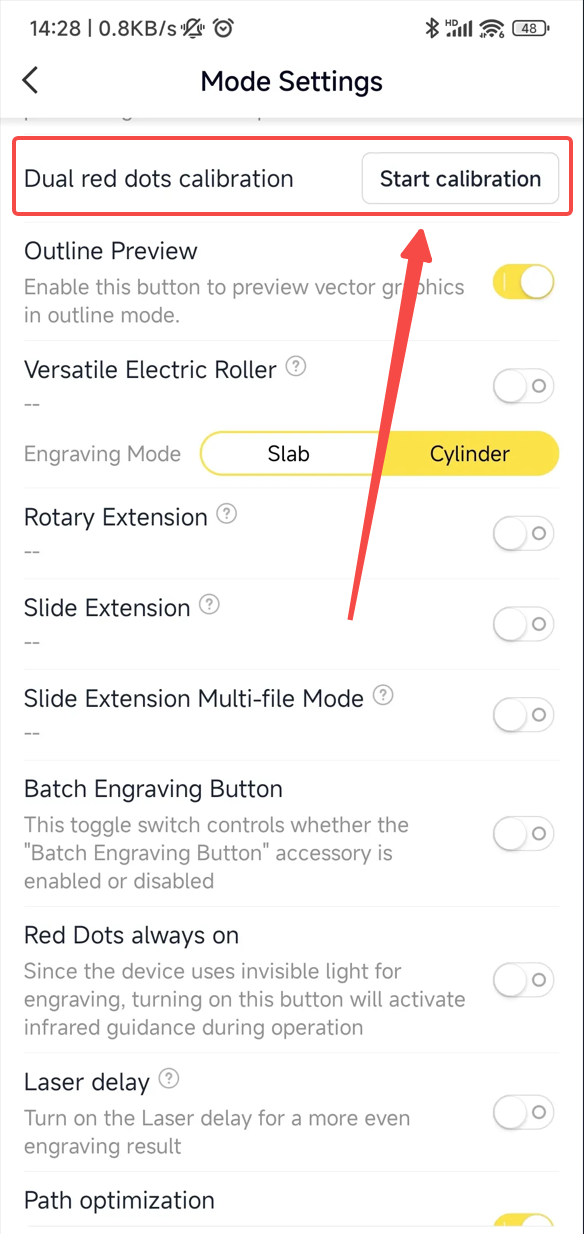

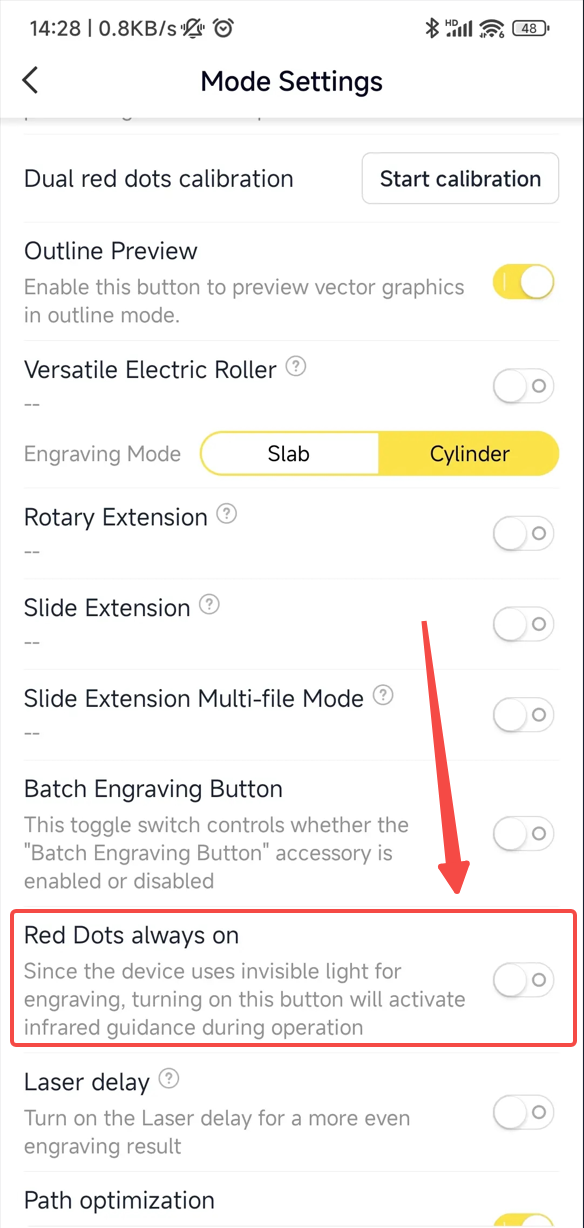

「モード設定」にて以下をオンにします：
- 赤色光は常時点灯
これにより、キャリブレーション中も2つの赤色ドットが常に表示されます。
ステップ3: キャリブレーション開始
「校正を開始します」をタップします。
機械がキャリブレーションモードに切り替わります。
ステップ4: 素材の配置

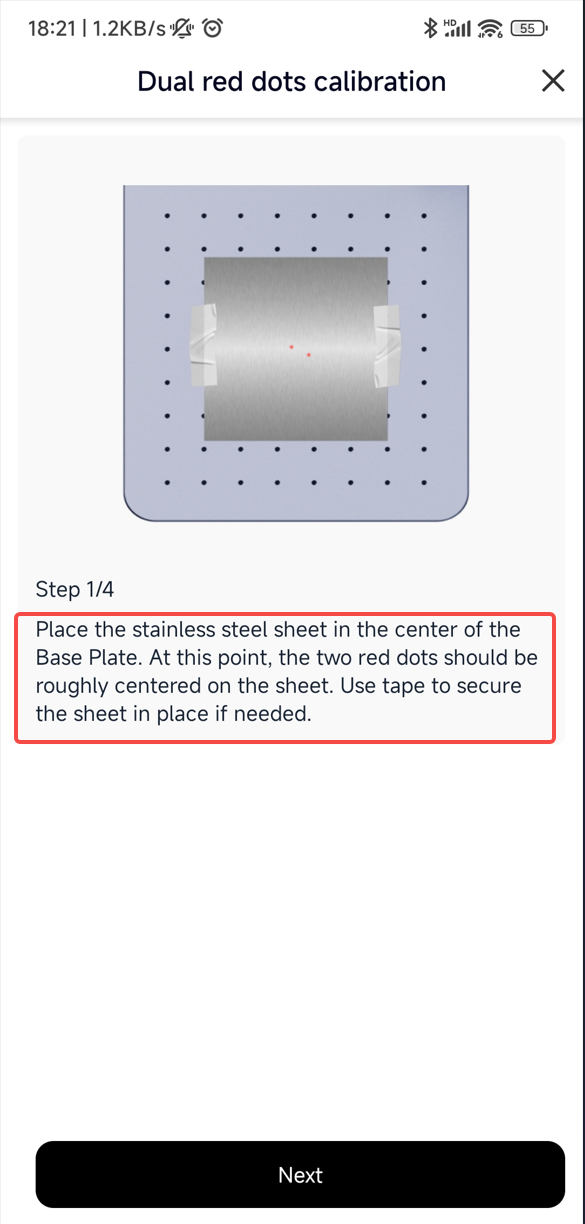

ステンレスまたは金属プレートをベースプレートの中央に設置します。
赤色ドットが加工範囲内に収まるよう位置を調整してください。
ステップ5: テスト彫刻

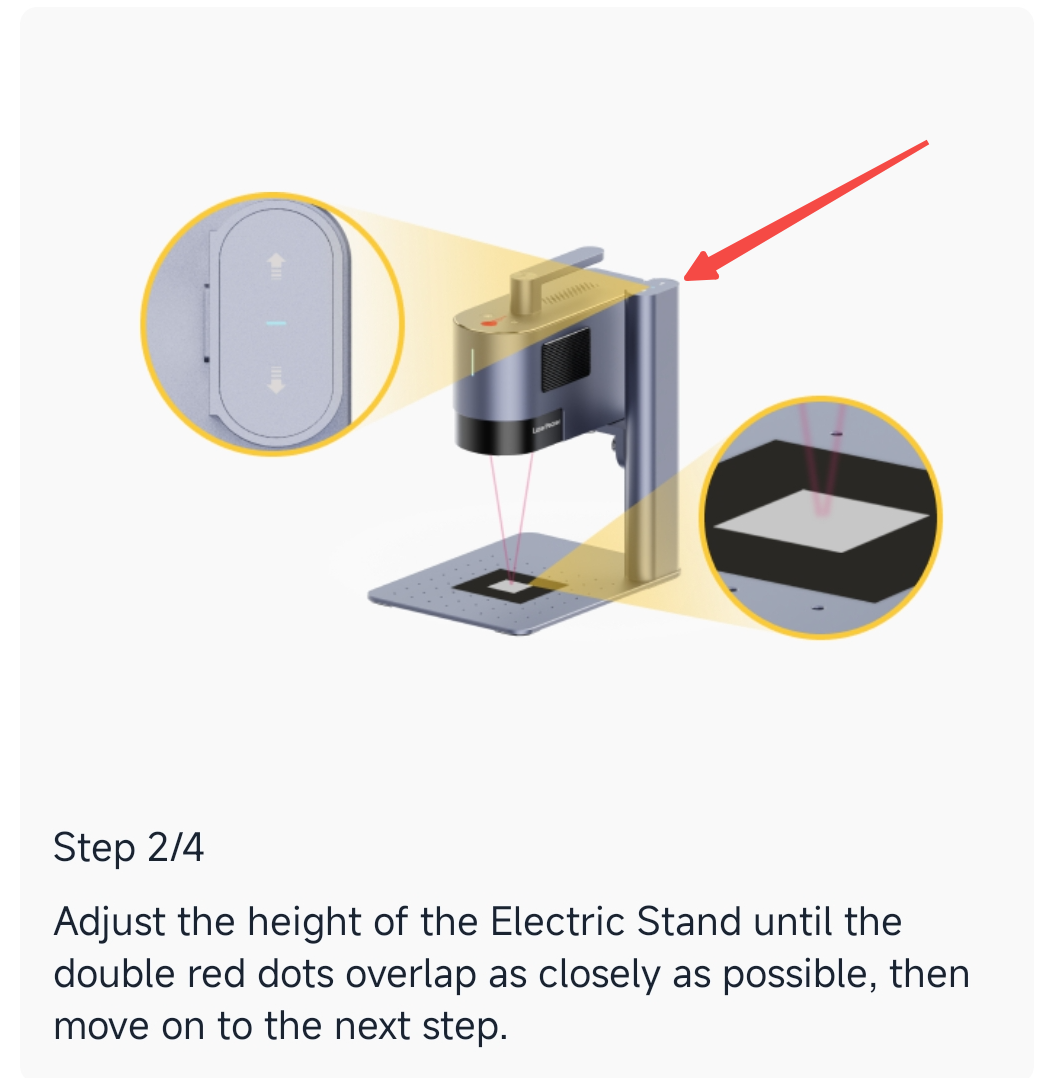

- 電動昇降スタンドの高さを調整し、2つの赤色ドットができるだけ重なるようにします。

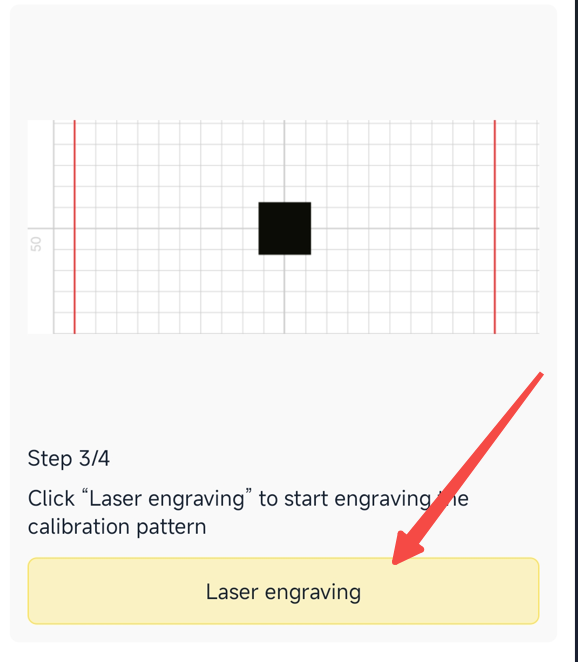

- その後、「レーザー彫刻 / 彫刻」をタップすると、金属プレート上に正方形のテスト彫刻が開始されます。
ステップ6: スパーク強度によるフォーカス調整
操作前に保護カバーを装着するか、安全ゴーグルを着用してください。

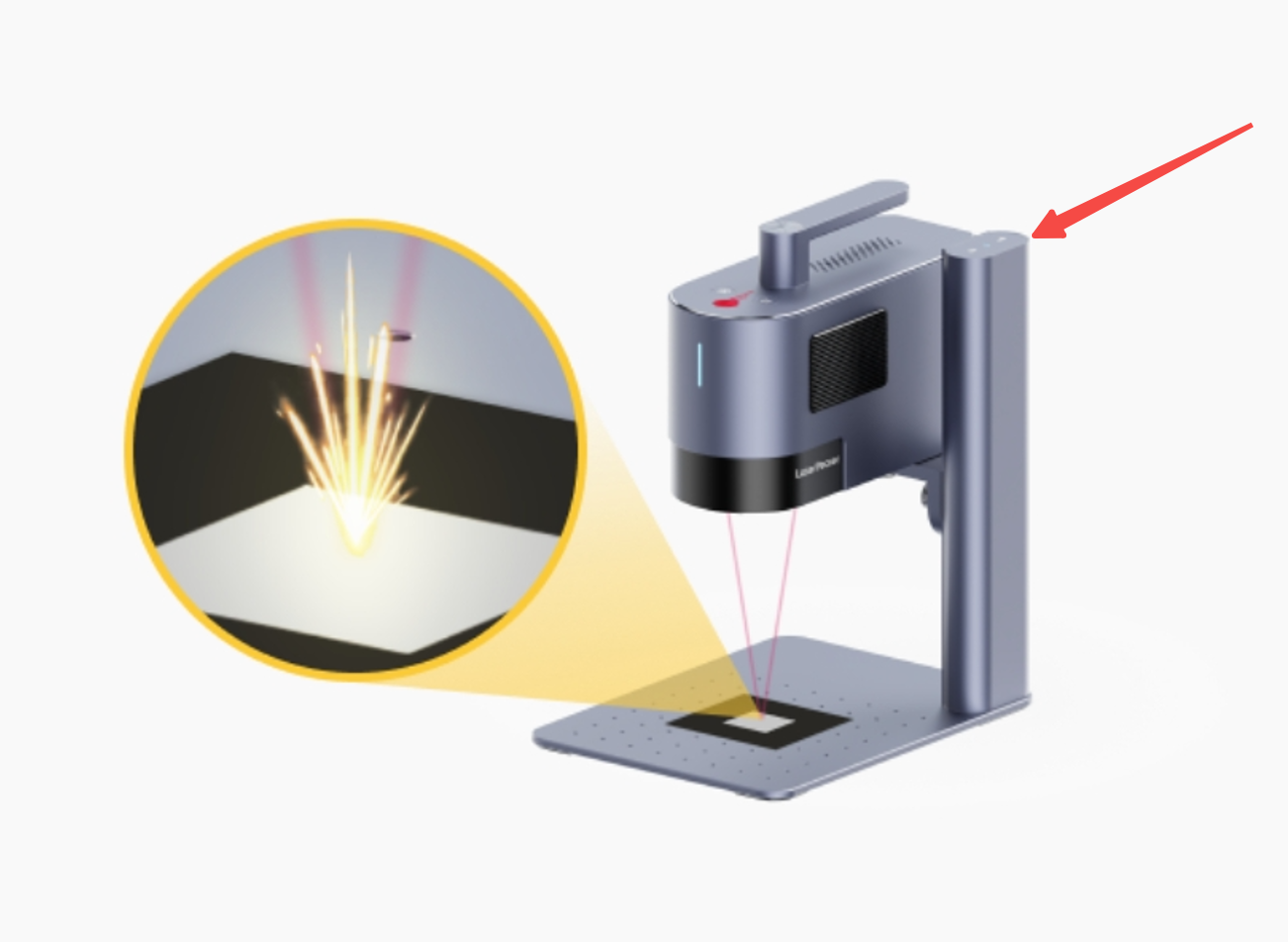

電動昇降スタンドの高さをゆっくり上下に調整し、彫刻時のスパークが最も強くなる位置で停止します。
その位置で調整を止め、加工が完了するまで待ってから次のステップへ進んでください。
ステップ7: レーザーヘッド微調整

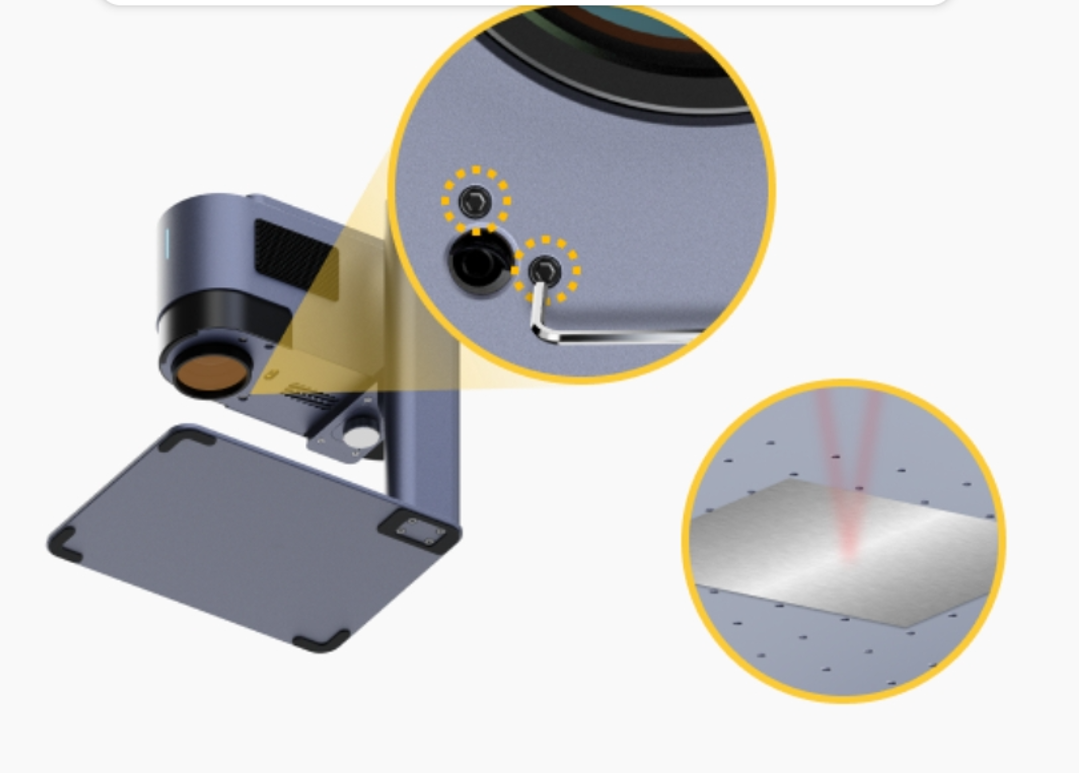

H1.5六角レンチを使用し、レーザーヘッド底部にある2本の止めネジを調整して、2つの赤色ドットが完全に重なるようにします。重なればキャリブレーションは完了です。
補足
1. キャリブレーションネジの動作方向
2本の調整ネジはいずれも同じ赤色ドット（より明るい方）を制御します。
2. 各ネジの機能

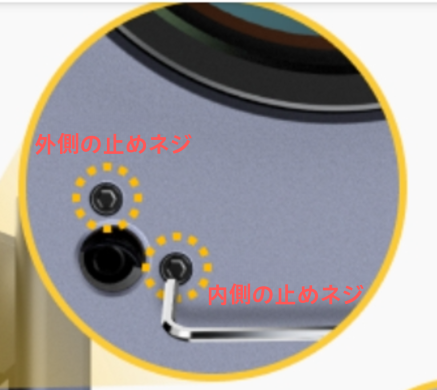

外側の止めネジ（垂直方向調整）
- 時計回り：赤色ドットが上に移動
- 反時計回り：赤色ドットが下に移動
内側の止めネジ（水平調整）
- 時計回り：赤色ドットが左に移動
- 反時計回り：赤色ドットが右に移動
3. 調整中に赤色ドットが動かない場合
赤色ドットの調整範囲には限界があるため、動かない場合は以下が原因として考えられます：
(1) ネジが締まり切っている場合
調整範囲の上限に達しており、それ以上締めることができません。
(2) ネジが緩みすぎている場合
通常の調整位置を超えて緩んでおり、外れかけている可能性があります。
対処方法：
赤色ドットが動き始めるまで、ネジをゆっくり逆方向に回し、その後手順に従って再調整してください。
