機能概要
LX2レーザーモジュールは、ドラッグ操作での手動移動に加えて、LDS BetaのXYZ Motion Console（モーションコントロールパネル）を使用することで、より細かく位置を調整できます。

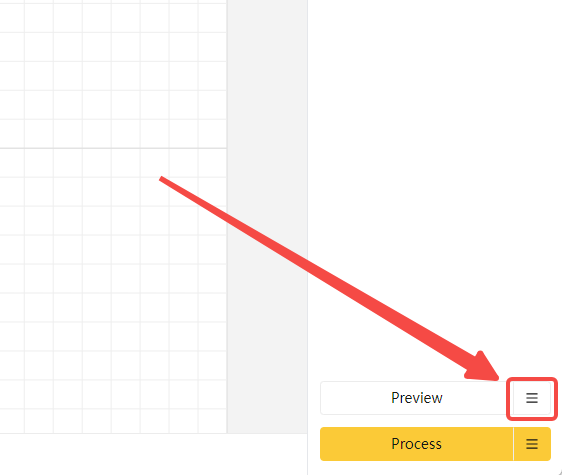

コントロールパネルの開き方
プレビューボタンの横にあるアイコンをクリックすると、XYZ Motion Console（モーションコントロールパネル）とプレビュー設定パネルが表示されます。

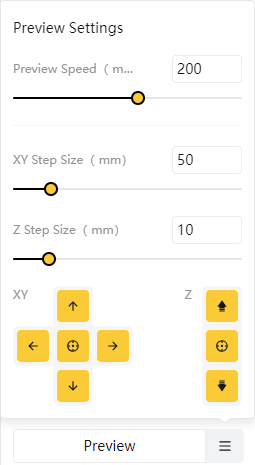

コントロールパネルの設定項目
(1) プレビュー速度
- プレビュー中にレーザーモジュールが輪郭に沿って移動する速度を設定します。
- 設定範囲：80～300 mm/s
(2) XYステップサイズ
方向ボタンを1回押すごとに、レーザーモジュールがX軸・Y軸方向に移動する距離を設定します。
(3) Zステップサイズ
方向ボタンを1回押すごとに、レーザーモジュールがZ軸方向に移動する高さを設定します。
(4) XY動作コントロール
- 方向ボタンを押して、レーザーモジュールを前後・左右に移動させます。
- 中央ボタンを押すと、レーザーモジュールが加工エリアの左上に戻ります。
(5) Z動作コントロール
- 方向ボタンを押して、レーザーモジュールをZ軸方向に上下へ移動させます。
- 中央ボタンを押すと、レーザーモジュールがZ軸の初期位置に戻ります。
