LaserPecker GOアプリの取り扱い説明書

このページではモバイル端末で使用する LaserPecker Go の機能を紹介し、アプリを使って LaserPecker の機械を操作する方法を説明します。

アドバイス: 各機能の用途がわからない場合は、Ctrl + F（Windows）または Cmd + F（Mac）を使用して、このページ内をキーワード検索すると、必要なセクションをすぐに見つけることができます。

ファームウェアの互換性

LaserPecker GO アプリの機種とファームウェアの互換性

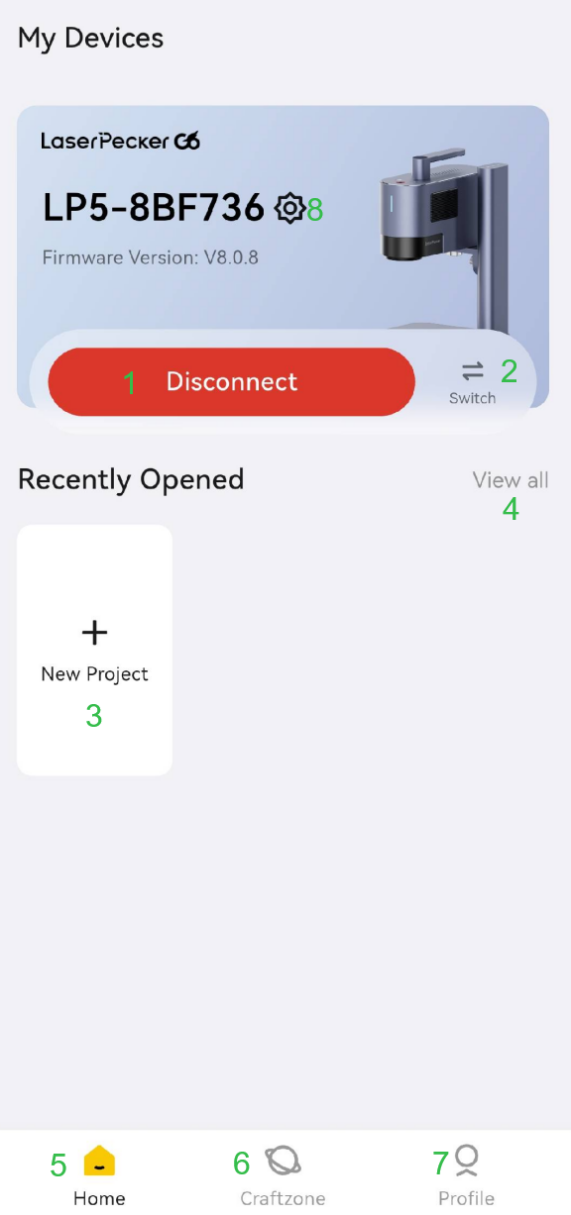

1.1 メイン画面

アプリを起動すると、メイン画面が表示されます。メイン画面には、機械の詳細情報、プロジェクトの作成、コミュニティでの交流、モード設定などの機能が含まれています。

1.2 アカウントへのログイン

(1) ホーム画面でプロフィールをタップしてプロフィール画面を開き、次にLaserPeckerアイコンをタップすると、ログイン／新規登録画面に移動します。

(2) アカウントをお持ちでない場合は、新規登録をタップし、画面の指示に従ってアカウントを作成してください。アカウントの作成後、ログインすると次の手順に進むことができます。

(3) すでにアカウントをお持ちの場合は、ログインして次に進む前に、ユーザー契約およびプライバシーポリシーを読み、同意してください。

1.3 機械の接続

Bluetooth接続

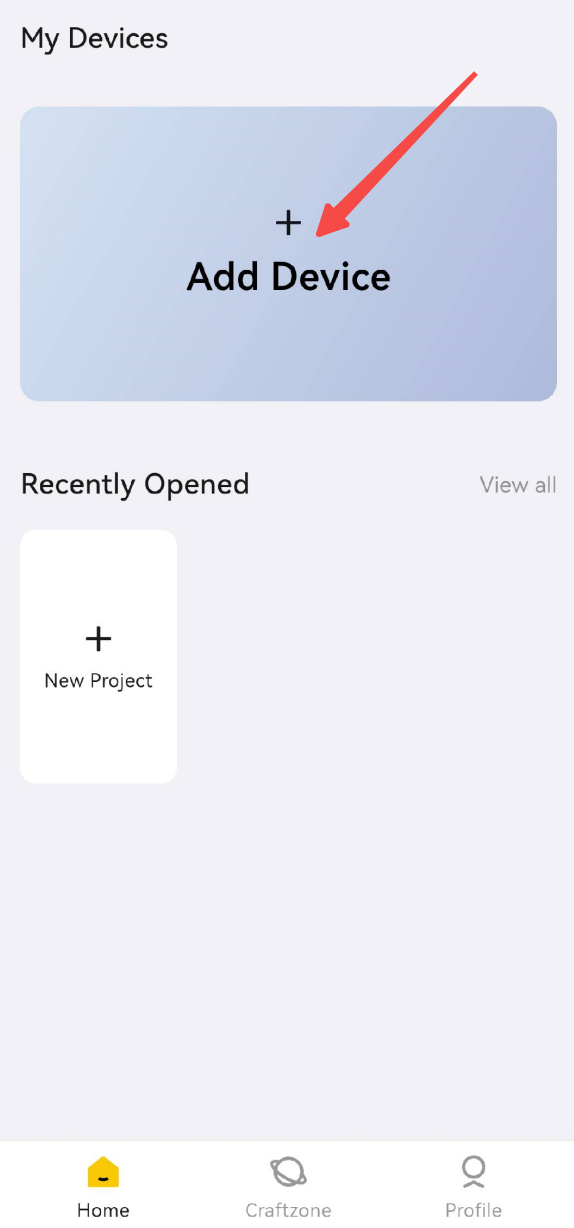

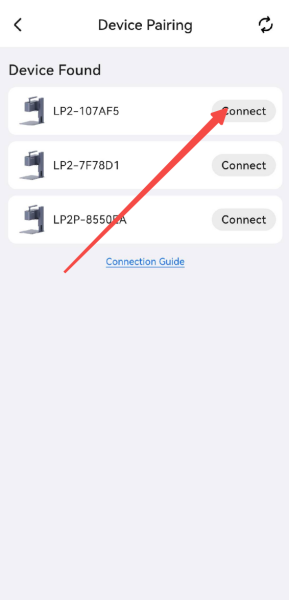

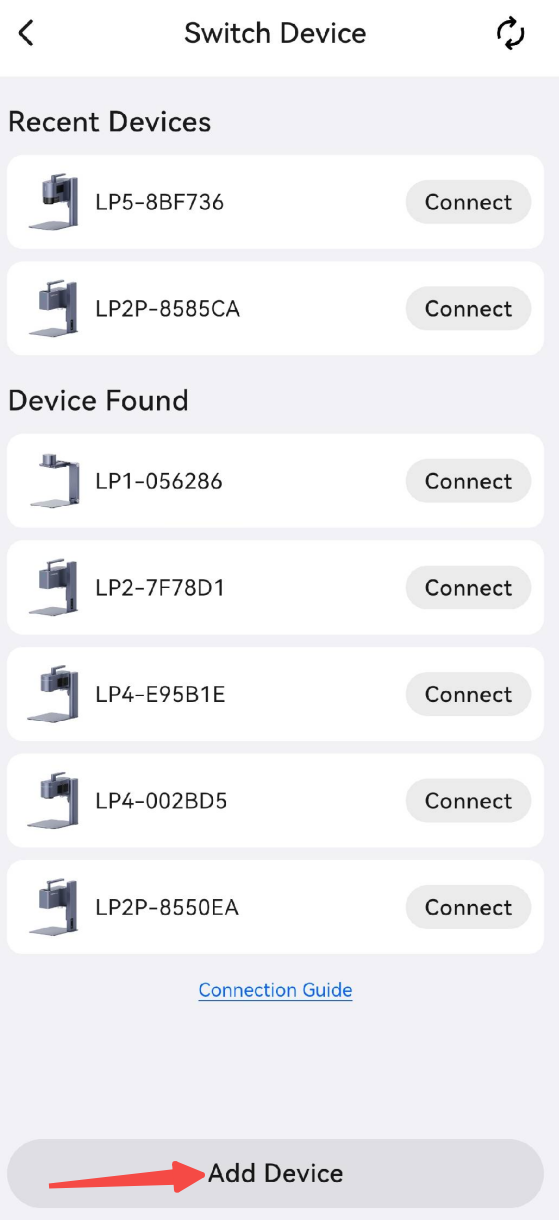

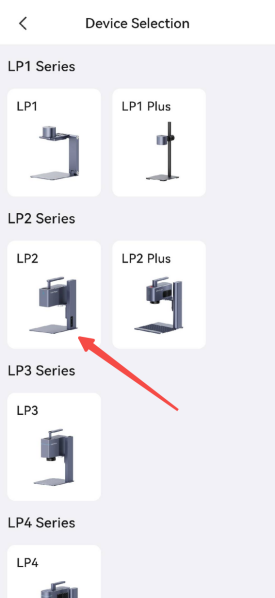

• 初めて機械を接続する場合は、画面上部の「＋」をタップし、画面下部の デバイス追加アイコンをタップします。機械としてLP2を選択し、BluetoothでLP2を検索して接続してください。

システムから位置情報へのアクセス許可を求められた場合は、許可してください。Bluetooth機能を使用するために必要です。

Wi-Fi接続

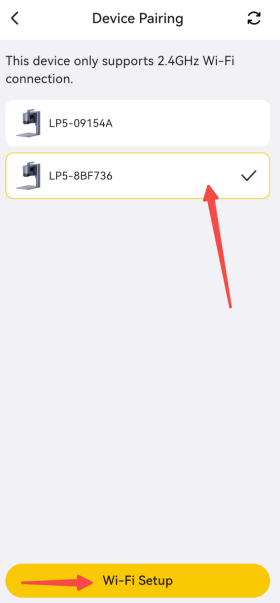

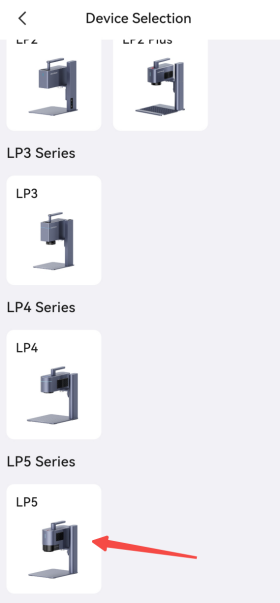

初めて機械を接続する場合は、画面上部の「＋」をタップし、画面下部のデバイス追加アイコンをタップします。機械として LP5を選択し、Wi-Fi設定をタップしてください。

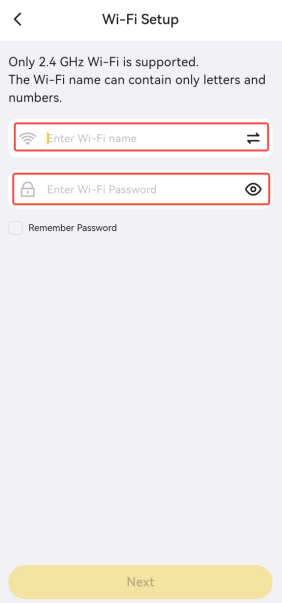

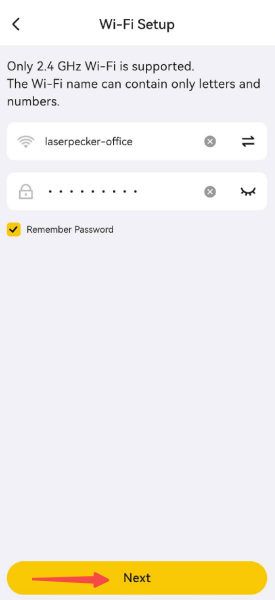

画面の指示に従ってWi-Fiネットワークを選択してください（機械とスマートフォンの両方が同じ2.4 GHz帯のネットワークに接続されていることを確認してください）。

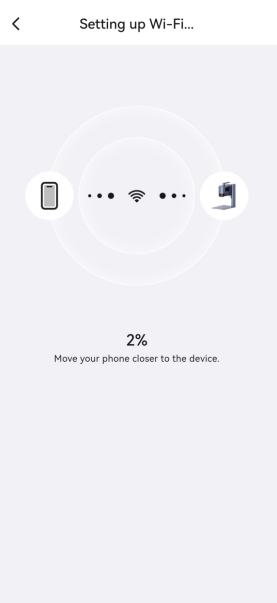

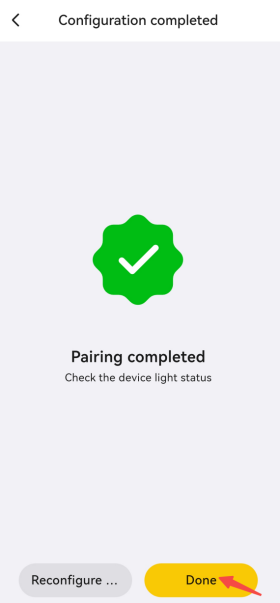

パスワードを入力する際は、入力内容に誤りがないか確認するため、パスワードを表示を有効にすることをおすすめします。その後、次へをタップし、機械のネットワーク設定が完了するまでお待ちください。レーザーユニットの青色インジケーターランプが点灯したままになると、機械とスマートフォンの接続は完了です。

1.4 キャンバス画面

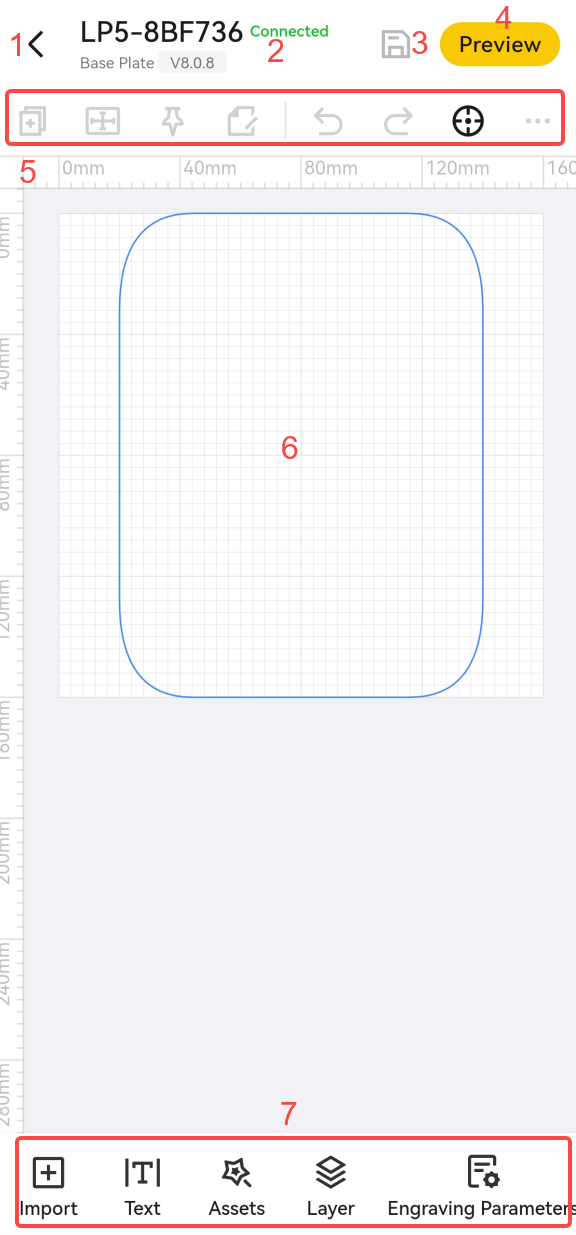

1.4.1 キャンバス画面のレイアウト

1.4.2 上部ショートカットバー

コピー

「＋」をタップすると、デザインを複製できます

中央揃え

中央揃えをタップすると、オブジェクトをキャンバスの中央に移動できます。

ロックアイコン

ロックアイコンをタップすると、オブジェクトをロックできます。ロックされたオブジェクトは編集できません。

画像のトリミング

トリミングをタップすると、画像のトリミング画面に移動します。

(1) 自動トリミングをタップすると、画像の周囲にある余分な余白を自動的に削除します。

(2) 左右反転をタップすると、画像を左右反転します。

(3) 上下反転をタップすると、画像を上下反転します。

(4) 回転をタップすると、画像を90°回転します。

(5) 枠線をタップすると、トリミング枠を四角形から円形に切り替えます。

元に戻す/やり直し

(1) 元に戻す：誤った操作や削除を行った場合などに、直前の操作を取り消します。

(2) やり直し：「元に戻す」で取り消した操作を再実行します。

キャンバスのデフォルト表示

キャンバス表示をリセット：キャンバスを初期表示に戻します。

レイヤーの順序

(1) キャンバス上に複数のオブジェクトがある場合、配置をタップしてレイヤーの順序を調整します。

(2) 上位のレイヤーにあるオブジェクトは、下位のレイヤーにあるオブジェクトの上に重なります。

(3) 配置オプションには、最前面へ移動、前面へ移動、背面へ移動、最背面へ移動があります。

1.4.3 編集パネル

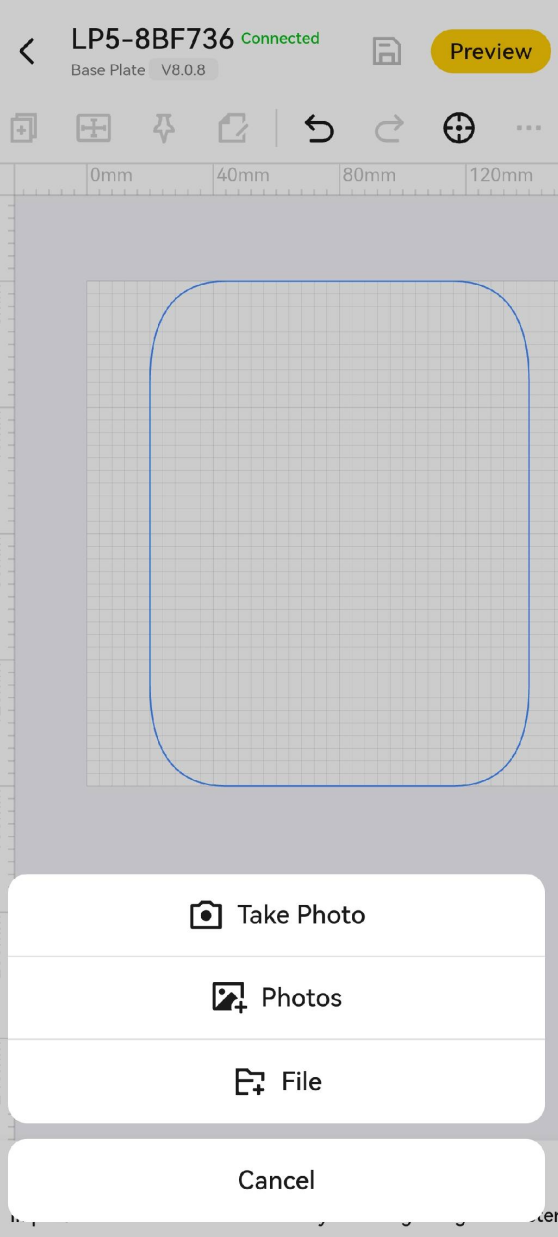

画像を追加

インポートをタップすると、スマートフォン内の写真や画像ファイルを選択してインポートできます。

編集モード（画像）

ディザリング

(1) ディザリングモードを選択します。

(2) 色を反転をタップすると、画像の色が反転します。

(3) 2つのスライダーでコントラストと明るさを調整し、画像の表示効果を変更できます。

鉛筆

(1) 鉛筆モードを選択し、しきい値を調整して画像の表示効果を変更します。

スタンプ

(2) スタンプモードを選択し、しきい値を調整して画像の表示効果を変更します（スタンプモードでは、画像が左右反転され、色が反転します）。

白/黒

(1) 白黒モードを選択し、しきい値を調整して画像の表示効果を変更します。

(2) 色を反転をタップすると、画像の色が反転します。

調整モジュール (共通)

ラスタライズ

複数のオブジェクトを選択し、調整をタップしてからラスタライズをタップすると、オブジェクトを1つの画像に統合できます。複数のレイヤーを1つにまとめて送信することで、効率を向上させることができます。

画像のトリミング

トリミングをタップすると、画像のトリミング画面に移動します。

(1) 自動トリミングをタップすると、画像の端にある余分な余白を削除します。

(2) 左右反転をタップすると、画像を左右反転します。

(3) 上下反転をタップすると、画像を上下反転します。

(4) 回転をタップすると、画像を90°回転します。

(5) 枠線をタップすると、トリミング枠を四角形から円形に切り替えます。

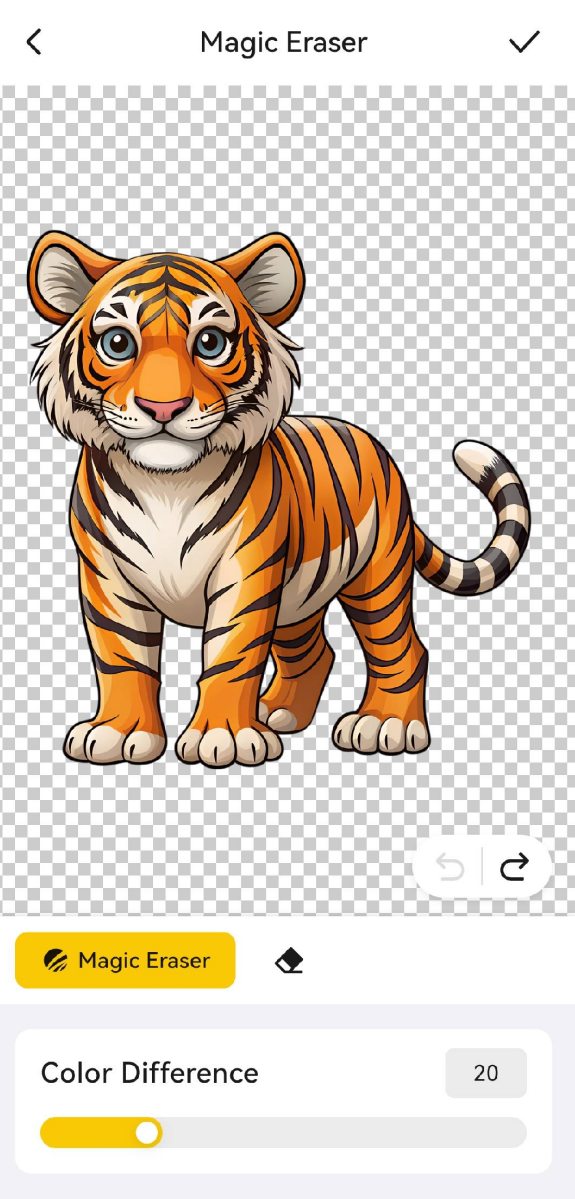

マジック消しゴム

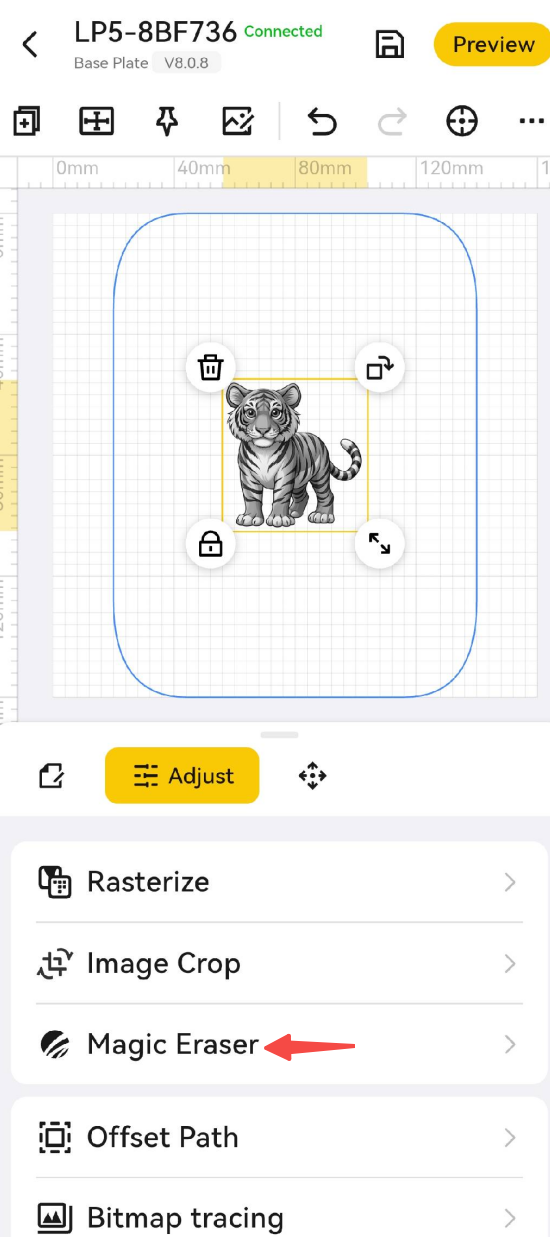

(1) 調整をタップしてからマジック消しゴムをタップすると、画像の消去画面に移動します。

(2) 色の差を調整して、色を認識する範囲を設定します。値が小さいほど、タップした位置の色に非常に近いピクセルのみが消去されます。値が大きいほど、より広い範囲の色が消去されます。

• 消去したい領域をタップすると、自動的に消去されます。元に戻すとやり直しを使用すると、誤った消去操作を取り消したり、再実行したりできます。

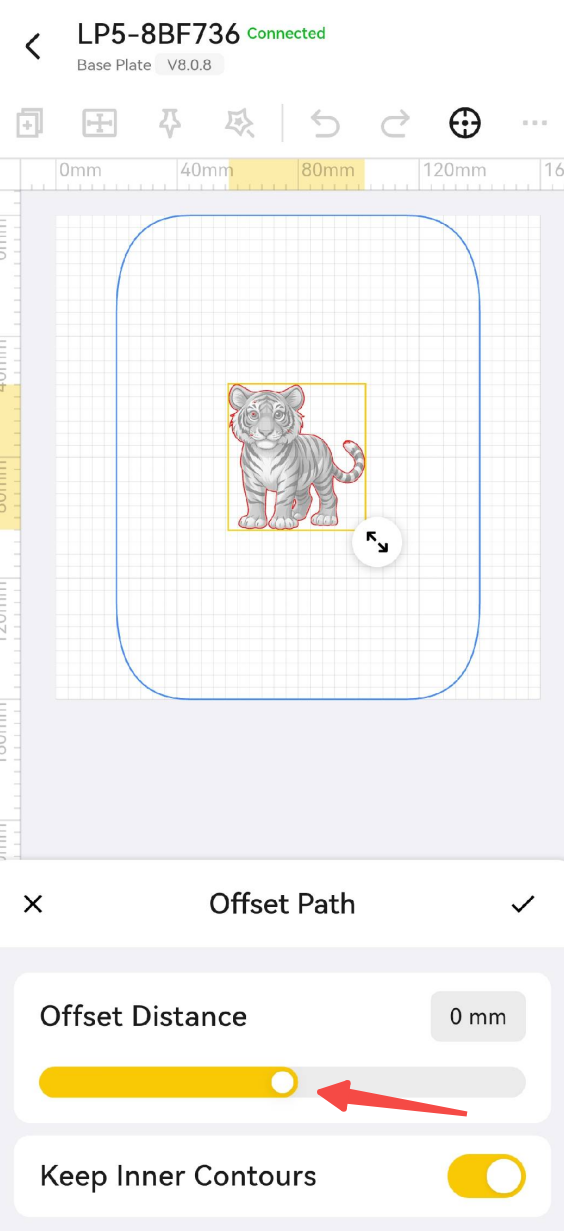

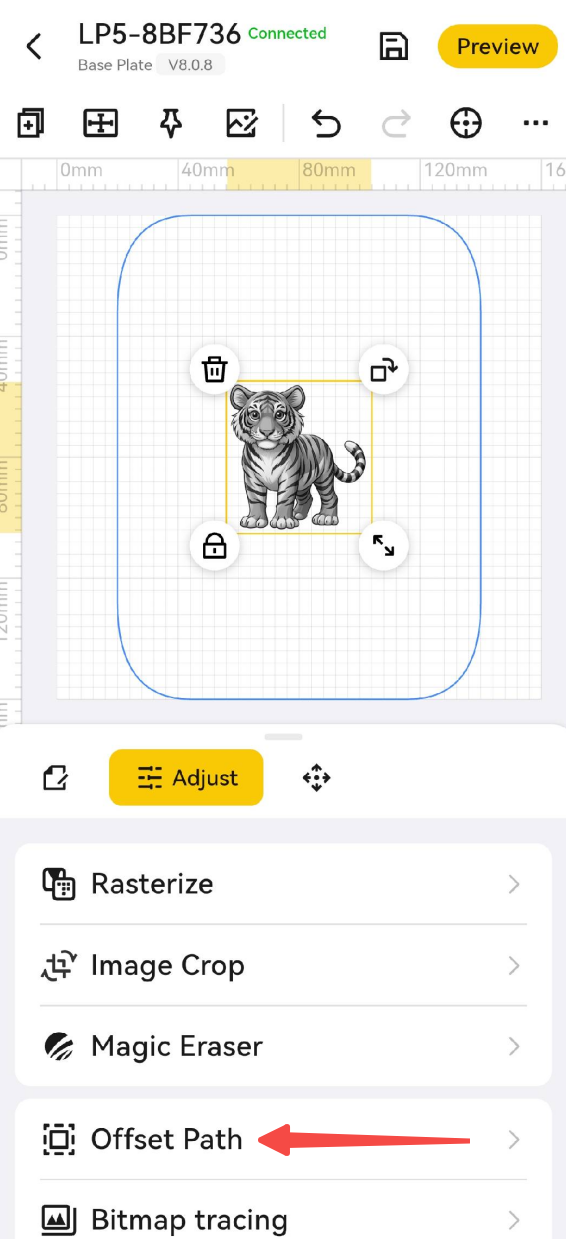

オフセットパス（輪郭抽出）

(1) 調整をタップしてからオフセットパスをタップします。キャンバス上の赤い実線は、生成された輪郭を示しています。

(2) オフセット距離に正の値を設定すると外側の輪郭が追加され、負の値を設定すると内側の輪郭が追加されます。

(3) ビットマップの背景が透明な場合は、「ビットマップの内部輪郭を保持」にチェックを入れると、ビットマップの内部にも輪郭を追加できます。

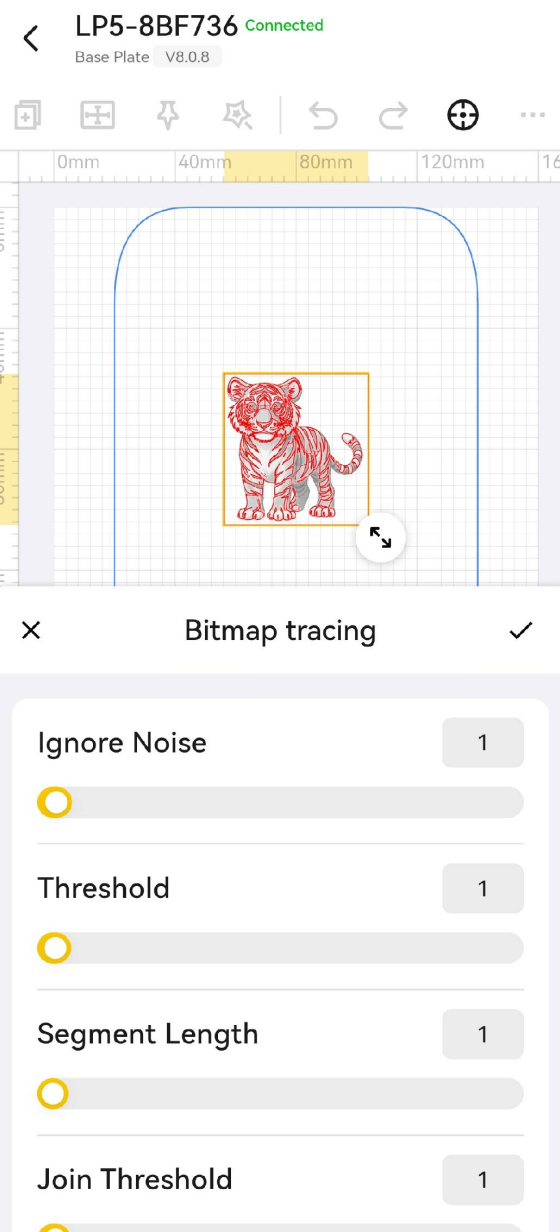

ビットマップのトレース (画像トレース)

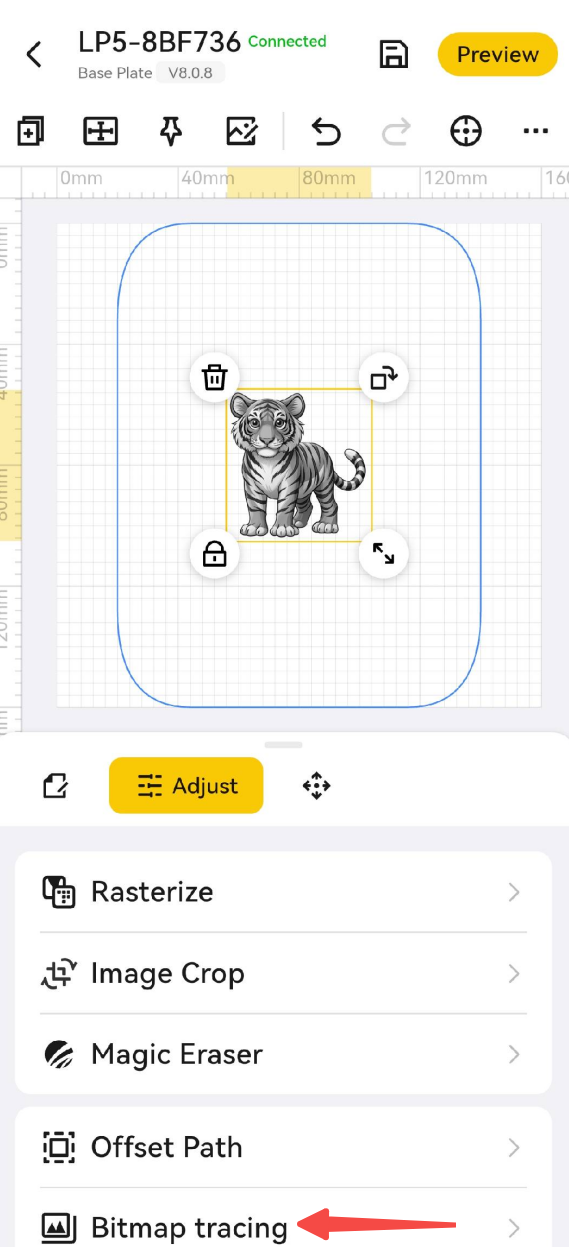

(1) 調整をタップしてからビットマップのトレースをタップします。キャンバス上に赤い実線が表示され、生成されるベクター画像を示します（画像トレース機能は、JPG、JPEG、PNGなどの画像形式にのみ対応しています）。

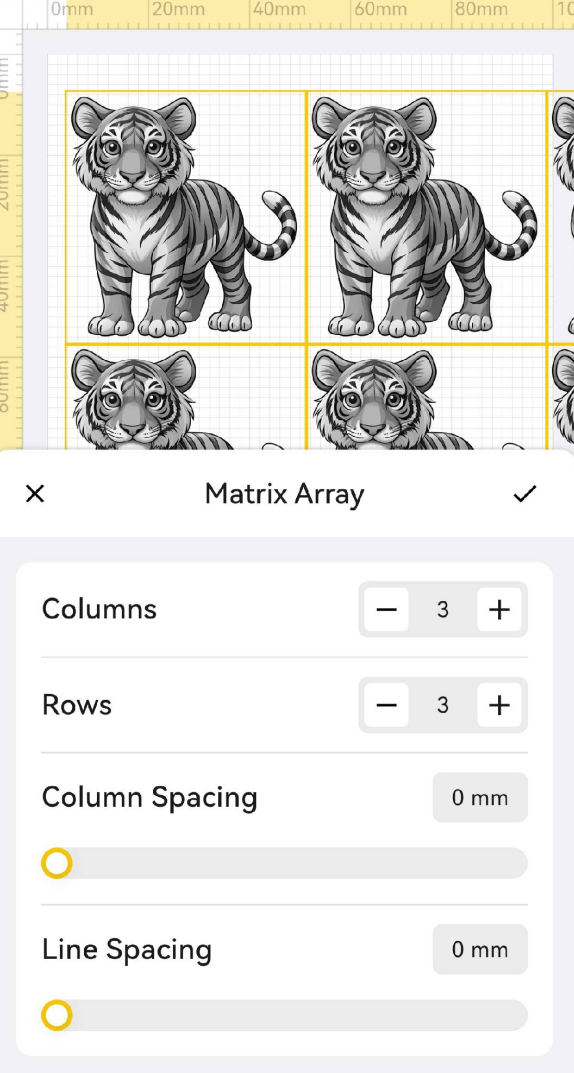

マトリックス配列

図形を作成した後、その図形を選択してマトリックス配列をタップします。設定ウィンドウが表示されたら、希望する行数と列数を入力します。キャンバス上で配列のプレビューがリアルタイムに更新されます。最後に確定をタップすると、配列が生成されます。

円形配列

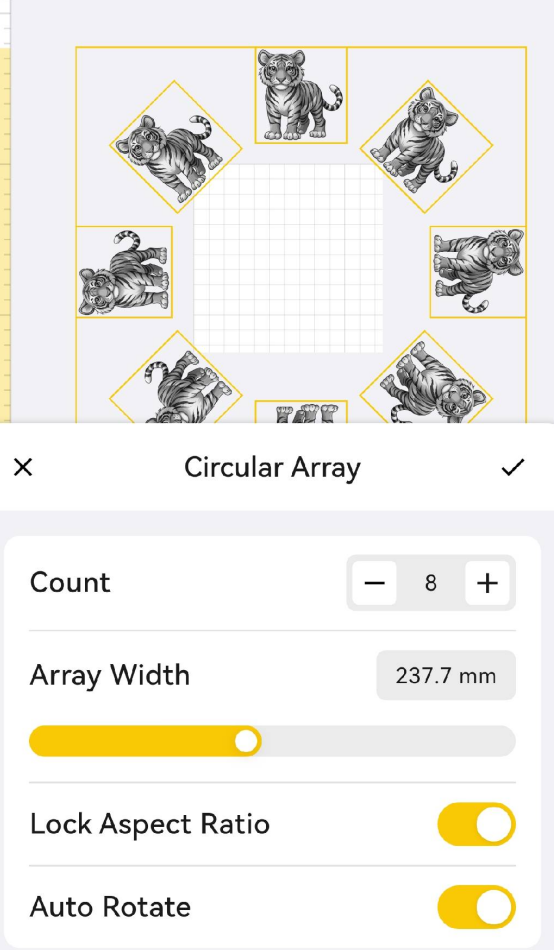

図形を作成した後、その図形を選択して円形配列をタップすると、設定ウィンドウが表示されます。

共通モジュール (共通)

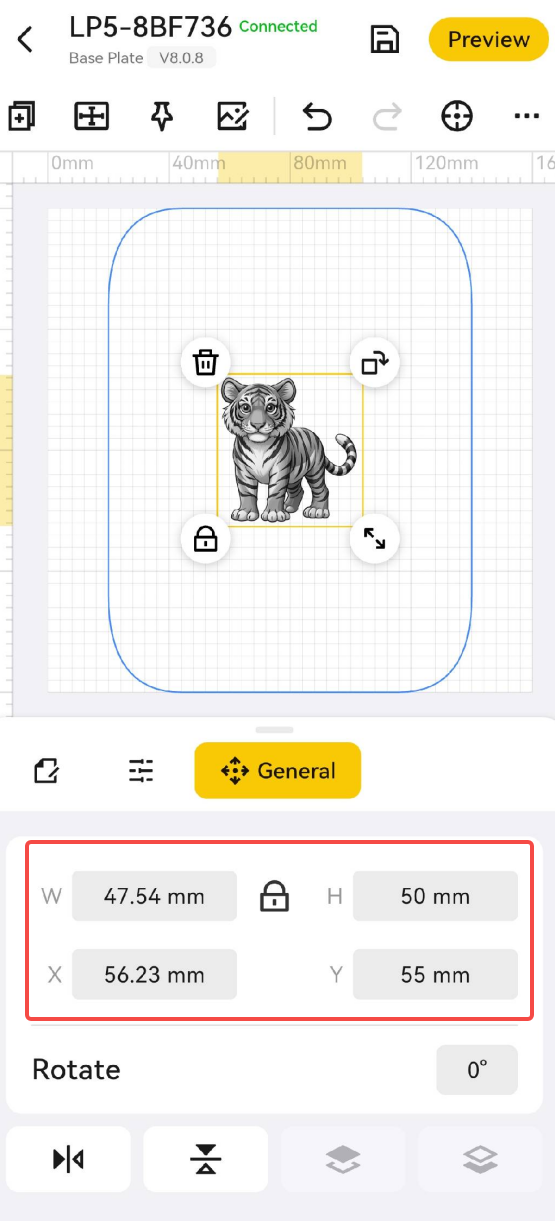

サイズと位置

サイズ、回転、位置などのプロパティを調整できます。

回転

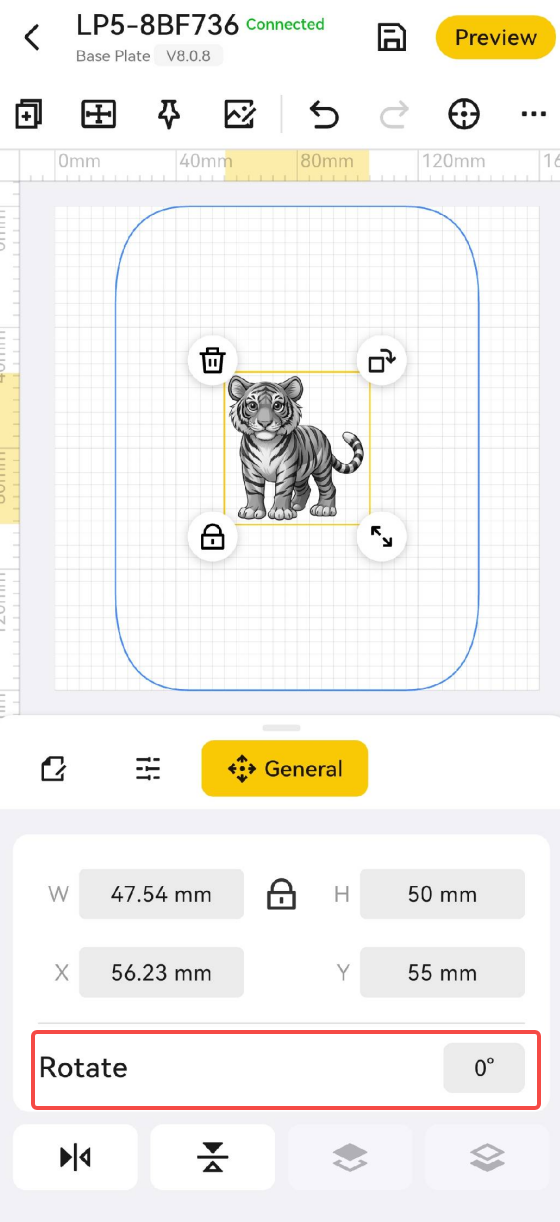

回転の入力欄をタップし、希望する角度を入力します。画像は時計回りに回転します。

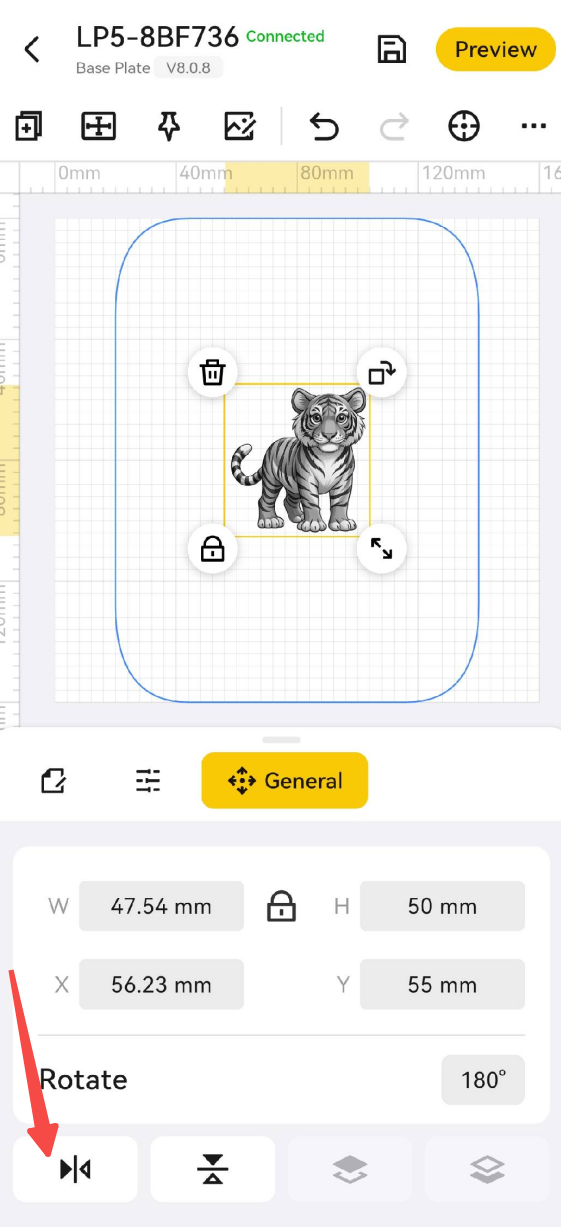

(2) 水平をタップすると画像が左右反転し、垂直をタップすると画像が上下反転します。

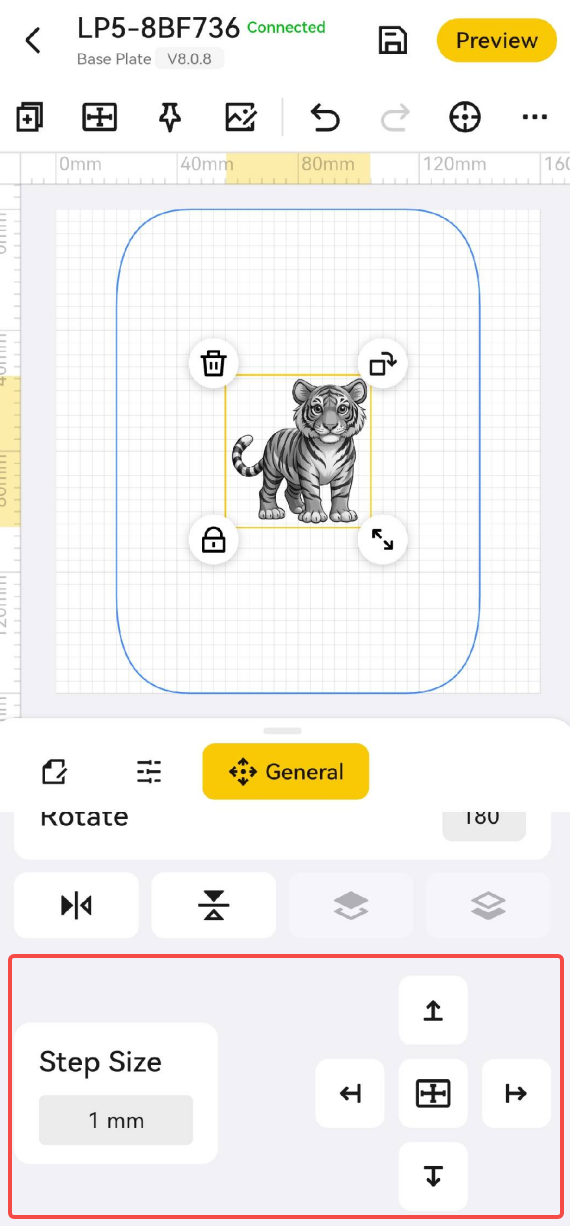

オブジェクトの位置

(1) X軸またはY軸の入力欄をタップし、希望する座標を入力します。画像が指定した位置に移動します。

(2) 微調整をタップして、移動量（1、2、または5）を選択します。矢印をタップすると、選択した移動量に応じて画像が移動します。

テキストを追加

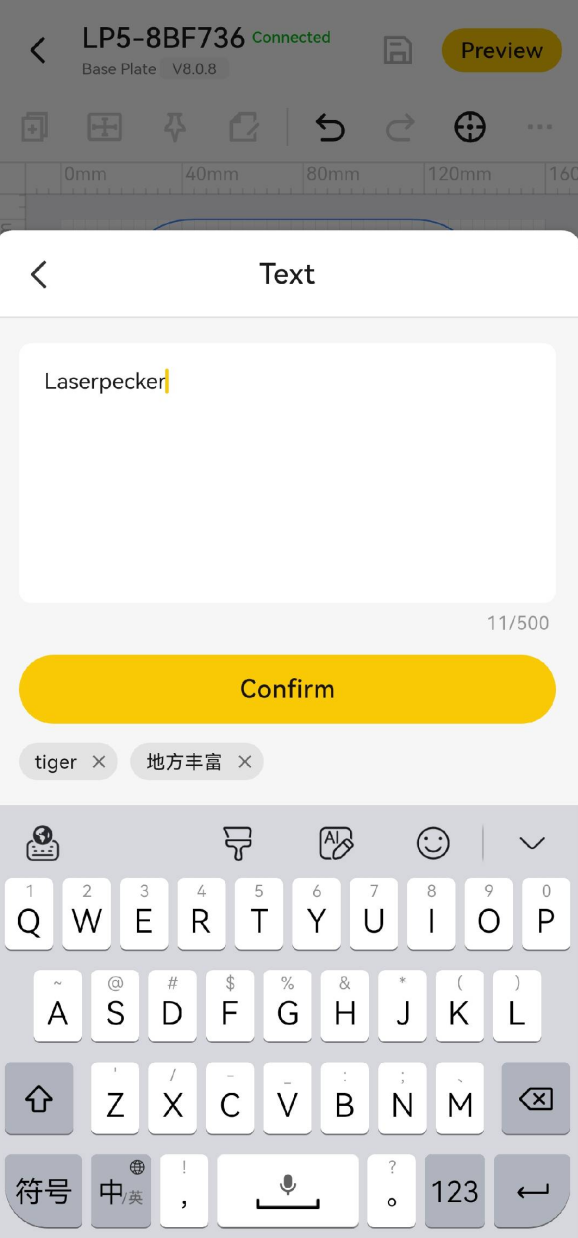

(1) 画面左下のテキストをタップして、テキスト入力画面を開きます。

(2) テキストを入力して確定をタップすると、キャンバス上にテキストが表示されます。

編集モジュール (テキスト)

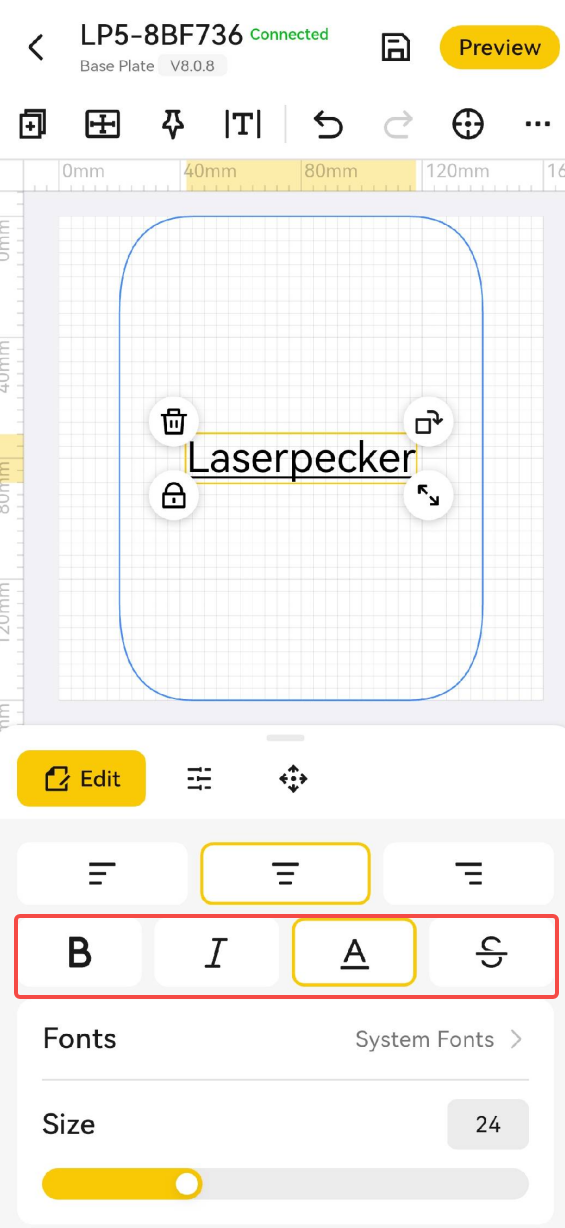

テキストスタイル

(1) 希望するスタイルを選択すると、テキストのスタイルが変更されます。対応しているスタイルは、太字、斜体、下線、取り消し線です。

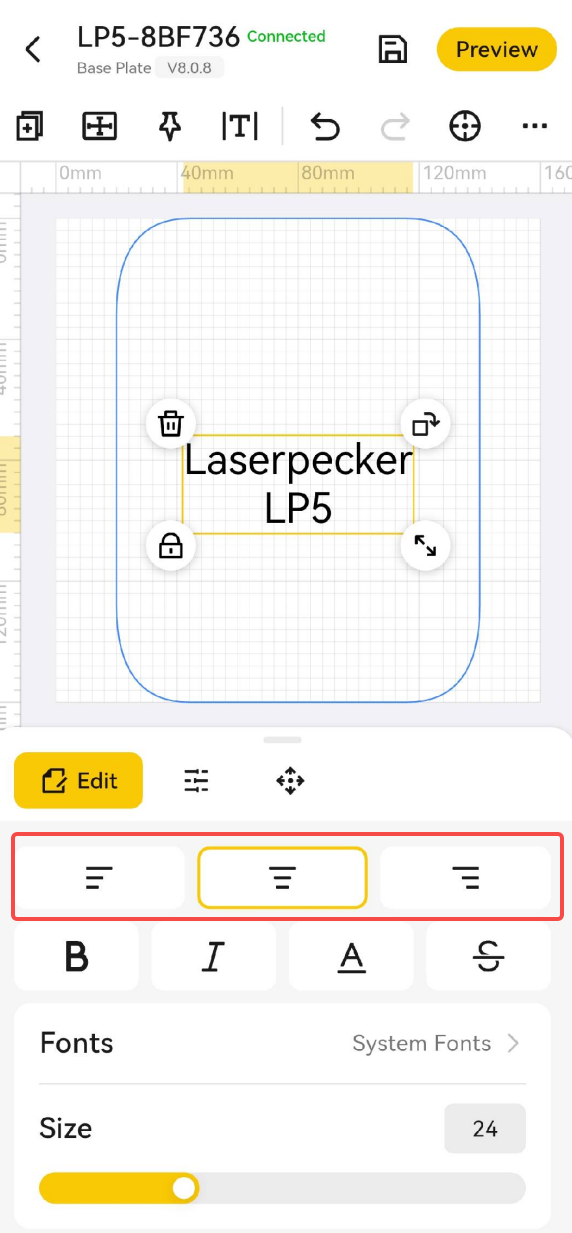

テキストの配置

希望する配置（左揃え、中央揃え、右揃え）を選択すると、テキストの配置が変更されます。

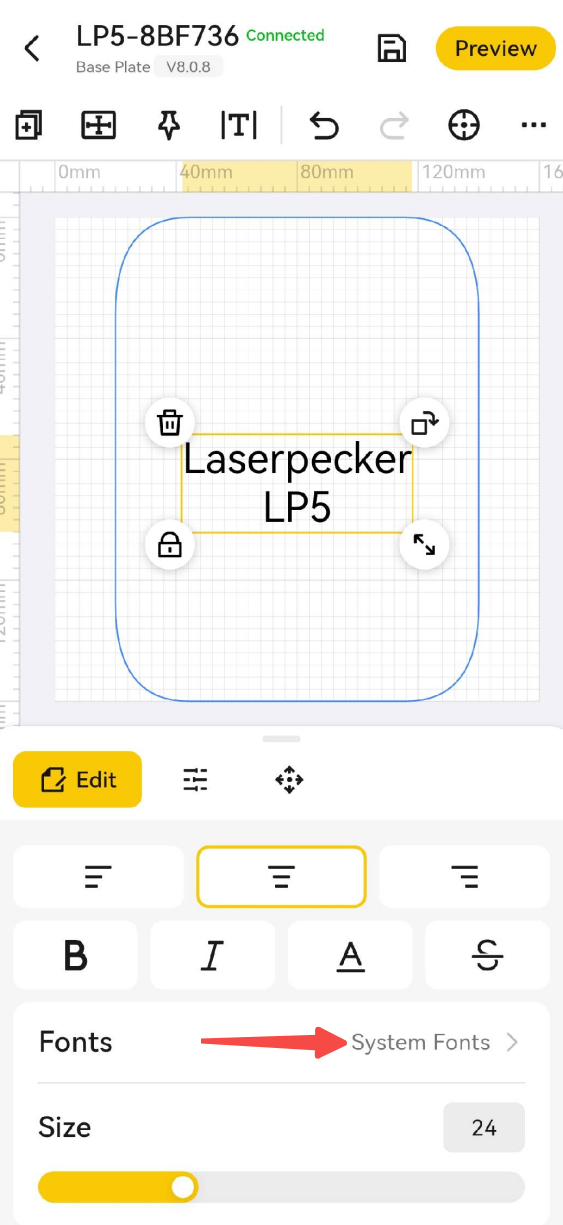

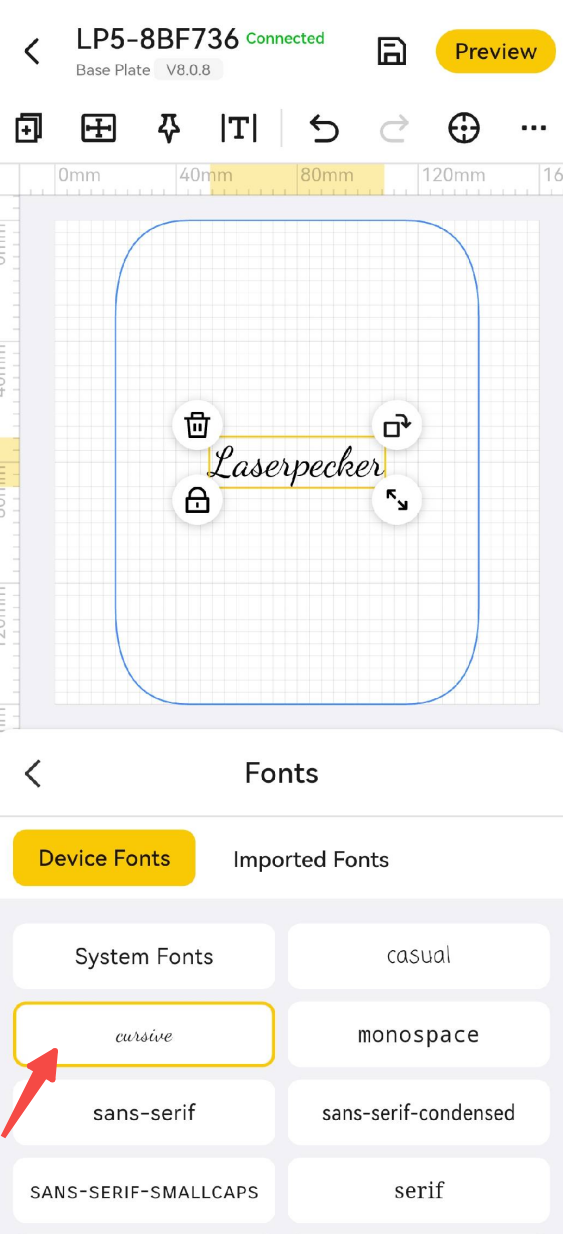

フォントの設定

フォントをタップして希望するフォントを選択すると、テキストのフォントが変更されます。

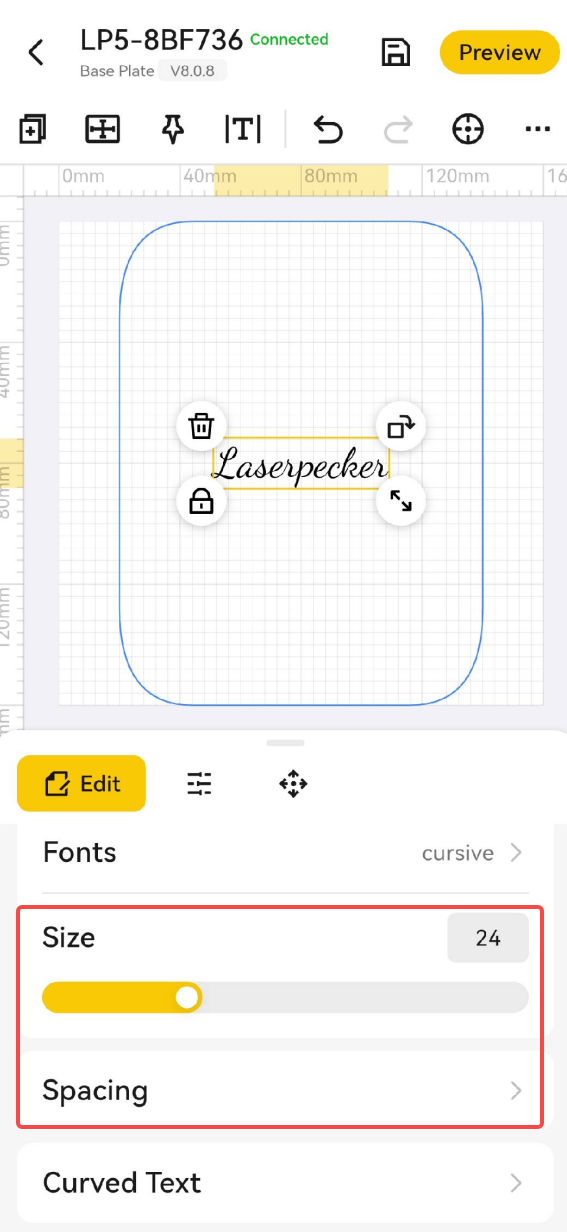

フォント/間隔

各入力欄に値を入力して、テキストサイズ、文字間隔、行間 を調整します。

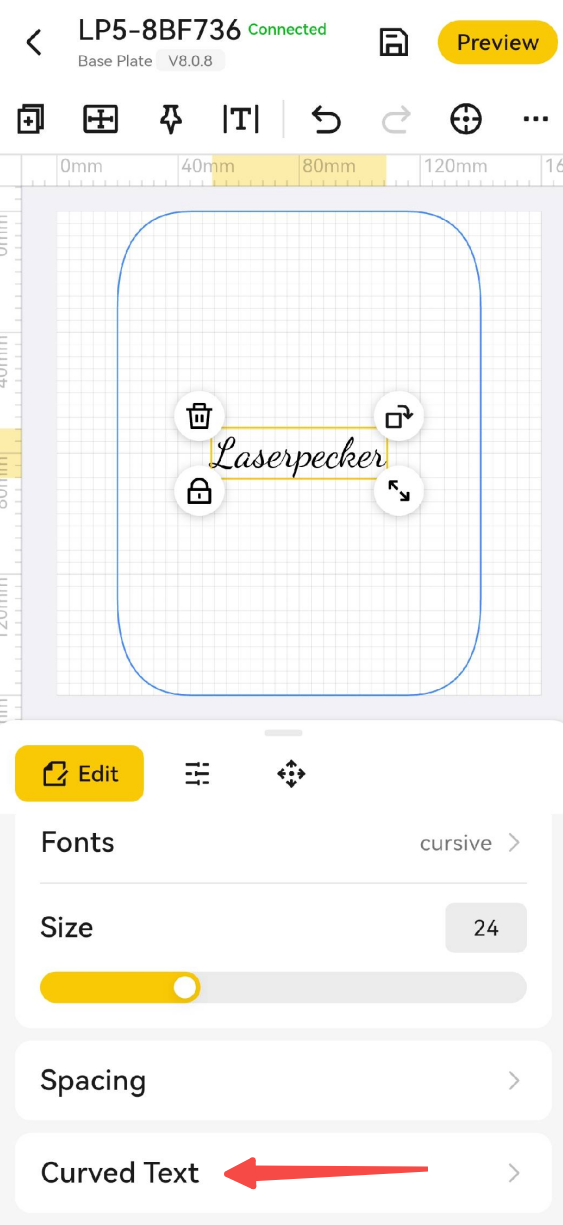

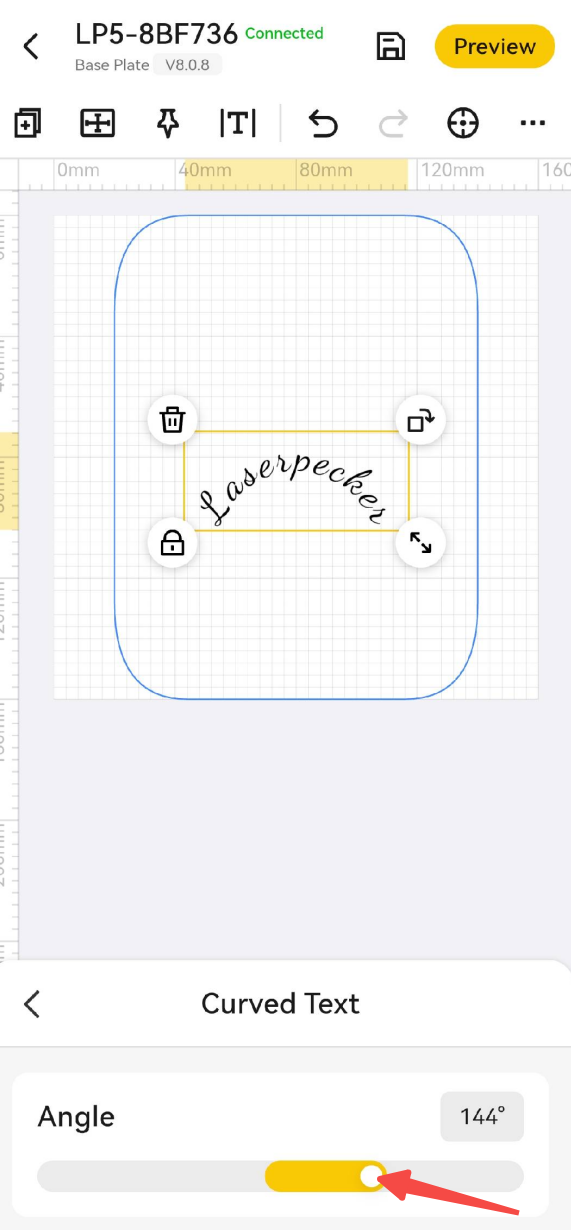

テキストをカーブ

テキストをカーブをタップすると、テキストの湾曲具合を調整できます。負の値を設定すると上向きにカーブし、正の値を設定すると下向きにカーブします。

1.4.4 ツールバー

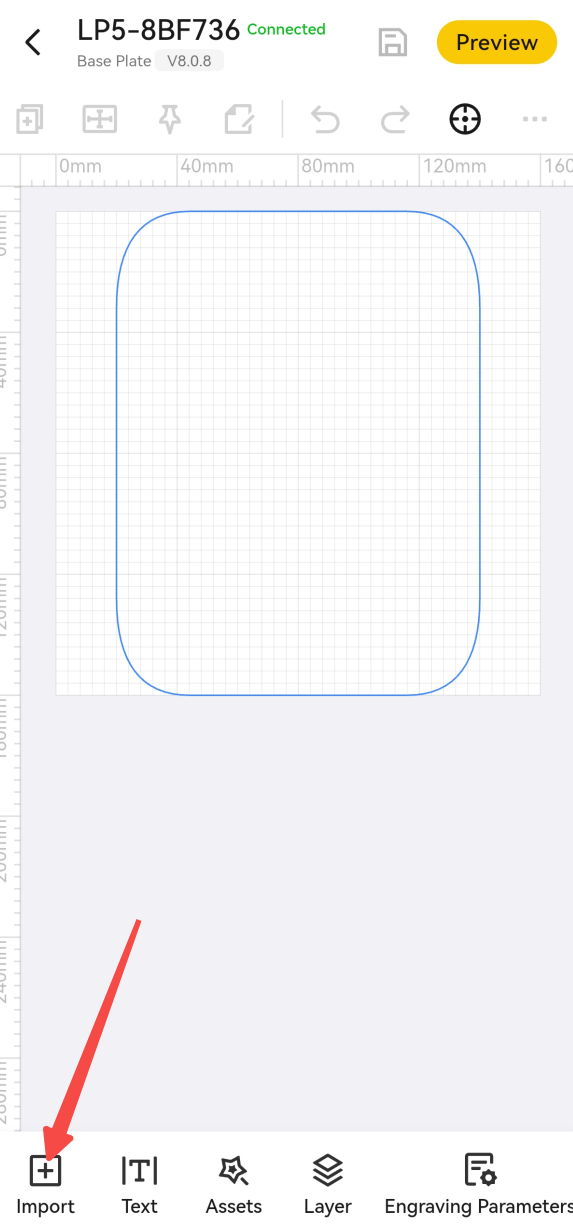

画像を追加

インポートをタップすると、スマートフォン内の写真や画像ファイルを選択してインポートできます。

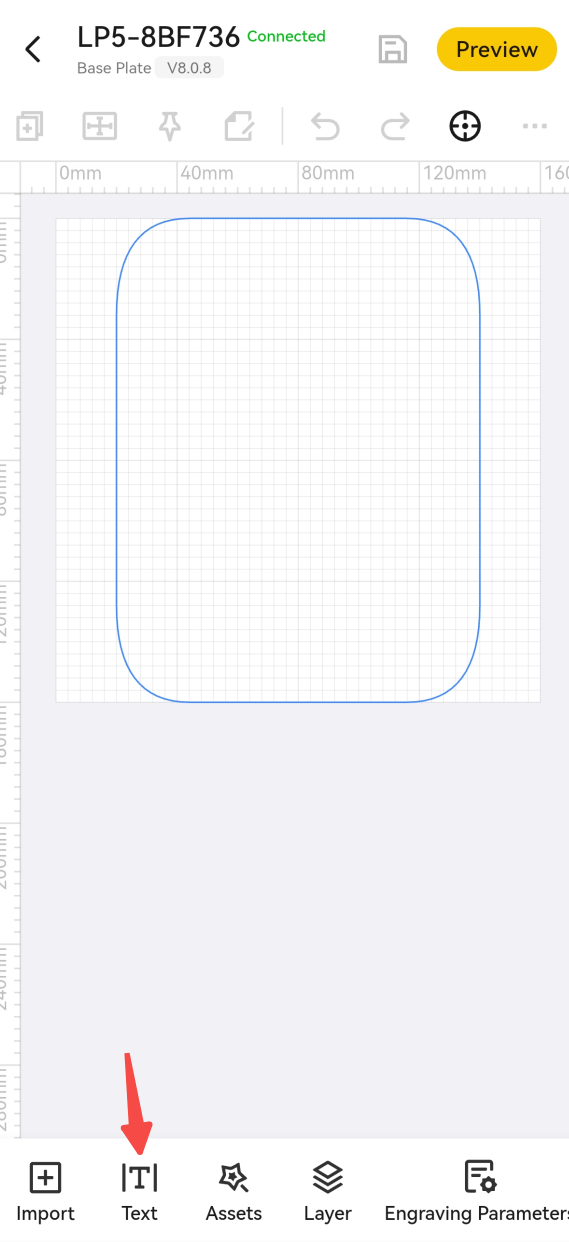

テキストを追加

(1) 画面左下のテキストをタップして、テキスト入力画面を開きます。

(2) テキストを入力して確定をタップすると、キャンバス上にテキストが表示されます。

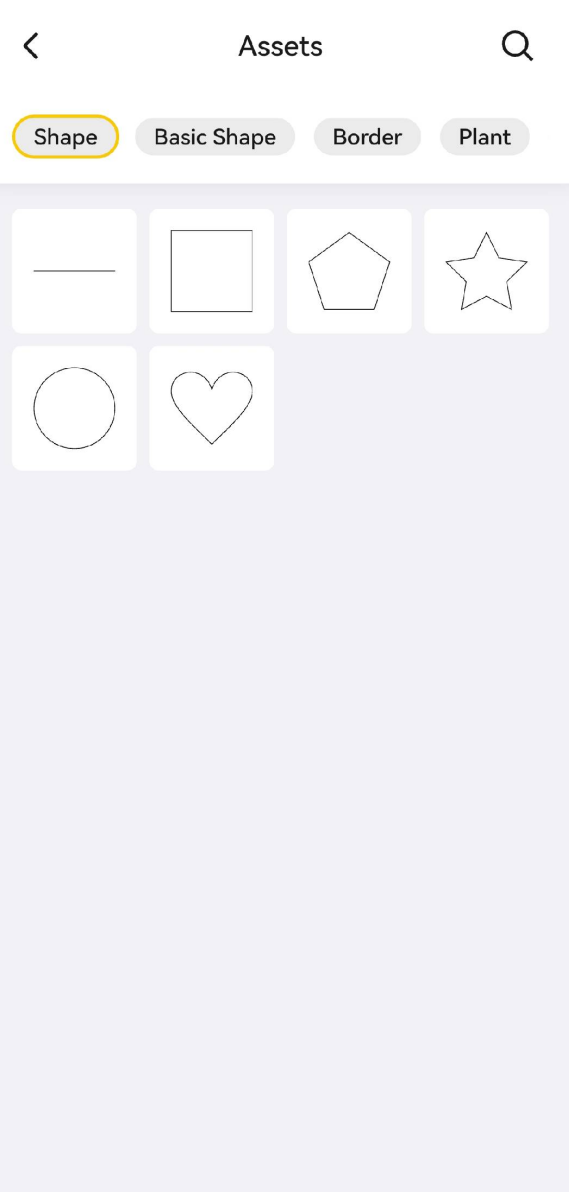

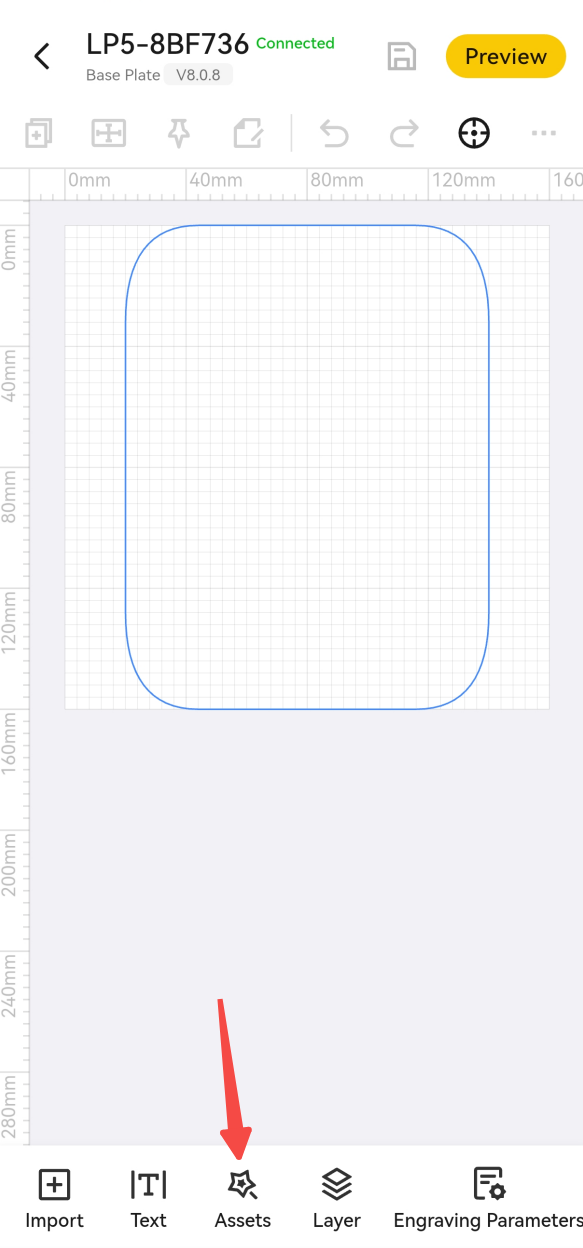

素材を追加

画面下部の素材をタップし、ベクター画像を選択してキャンバスにインポートします。

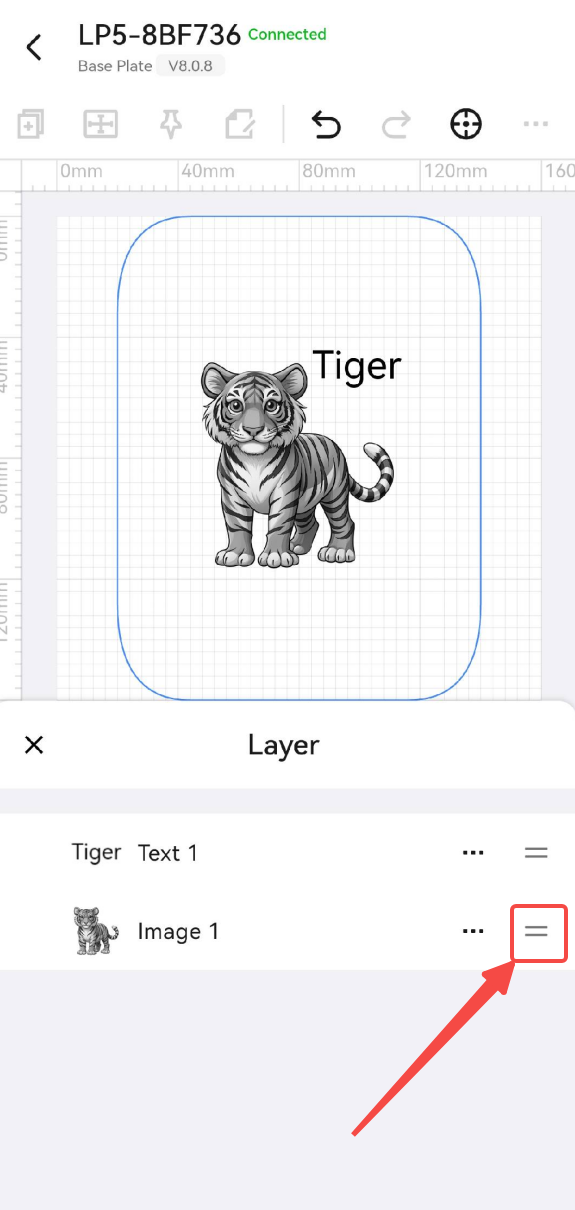

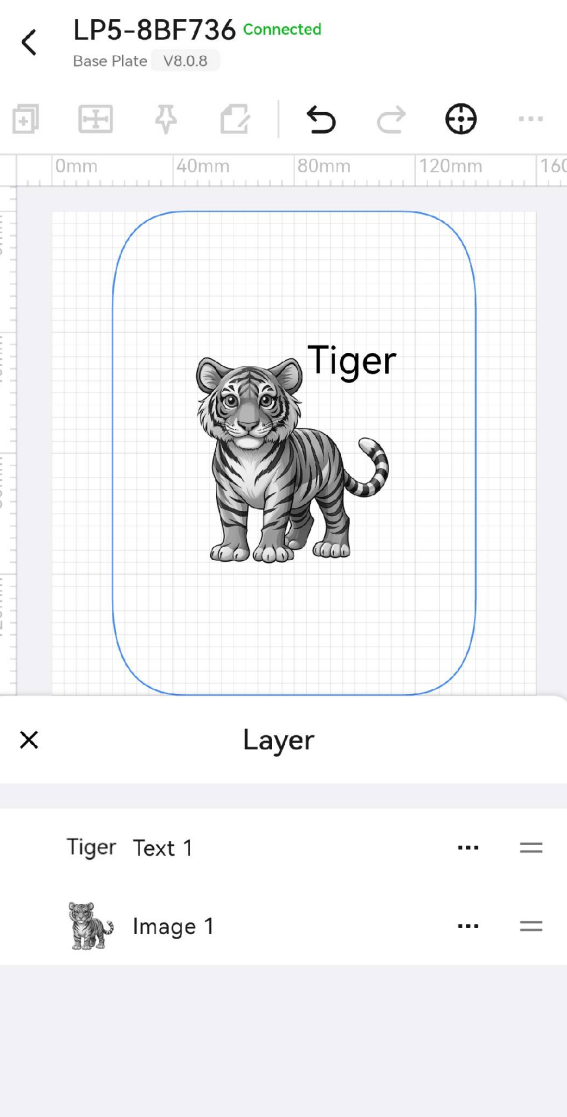

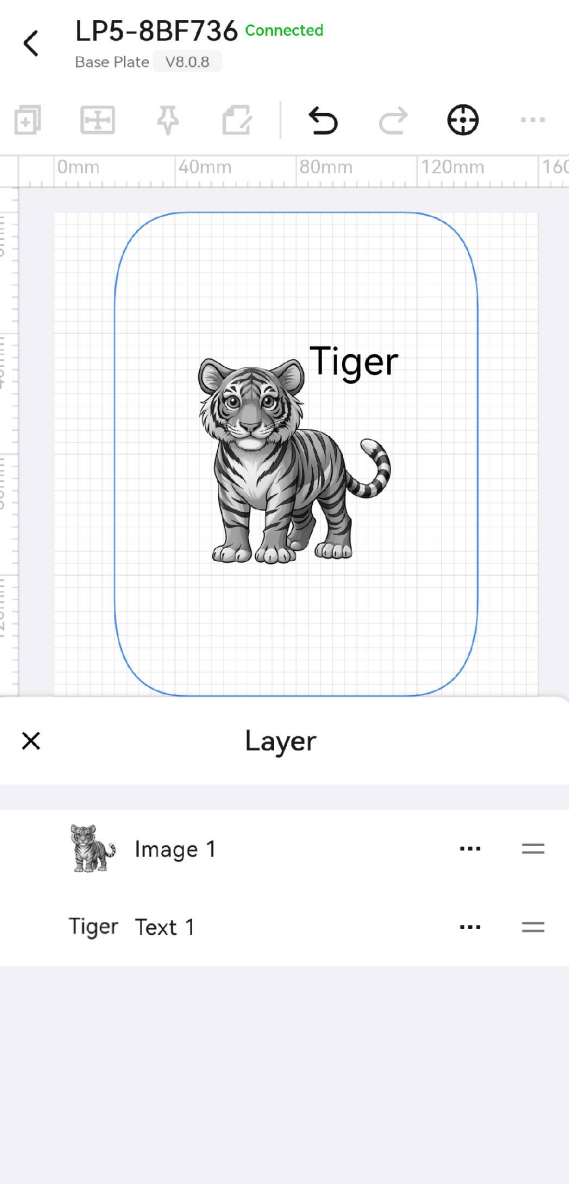

レイヤー

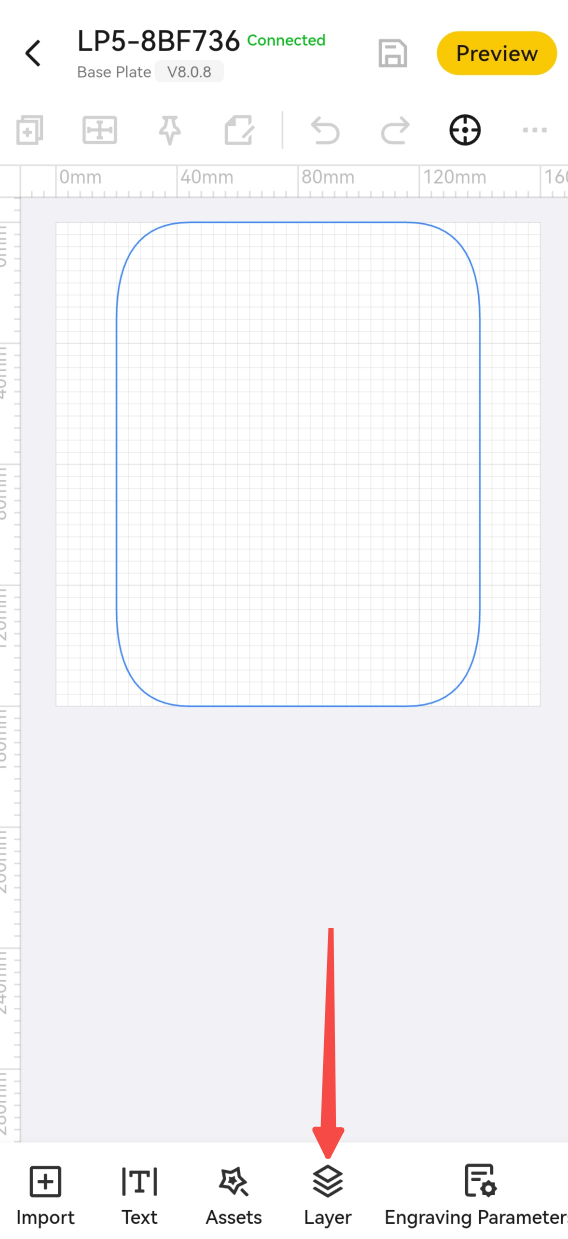

画面下部のレイヤーをタップすると、画面右側にレイヤーパネルが開きます。

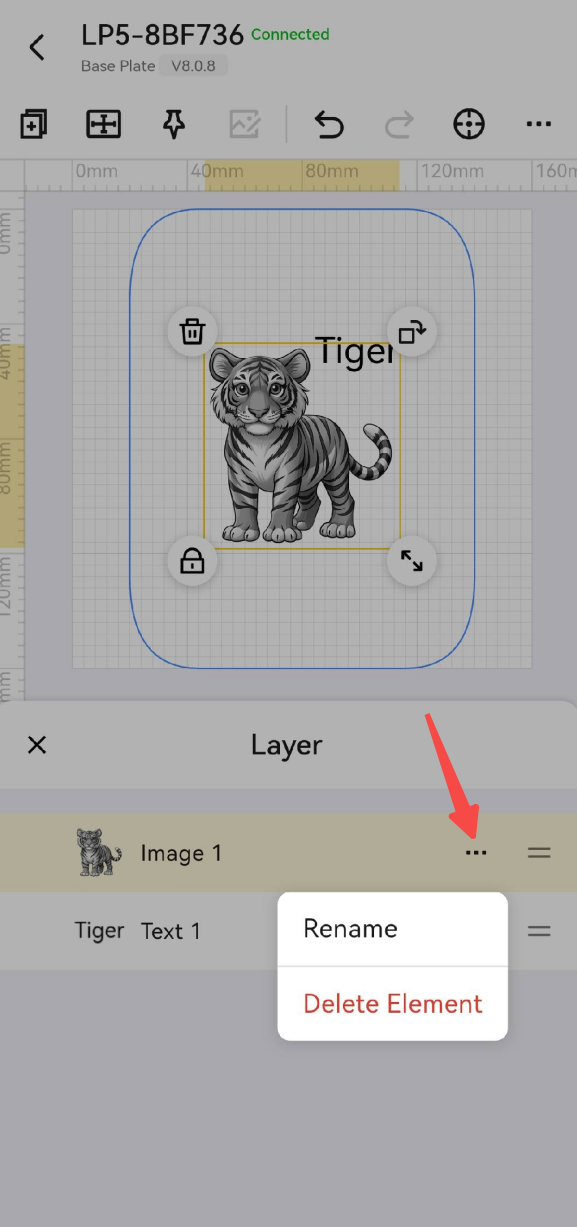

(3) レイヤーの右側にある「…」アイコンを、レイヤーの枠線が実線で表示されるまで長押しし、そのままドラッグしてレイヤーの順序を変更します。

(4)「…」アイコンをタップすると、オブジェクトの名前を変更したり、削除したりできます。

アプリケーションセンター

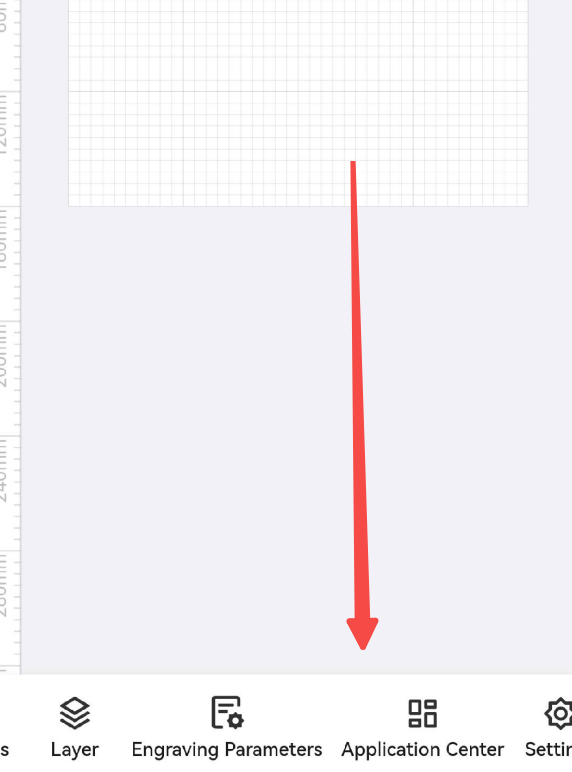

ツールバーを左にスワイプし、アプリケーションセンターをタップすると、アプリケーションセンターのパネルにアクセスできます。

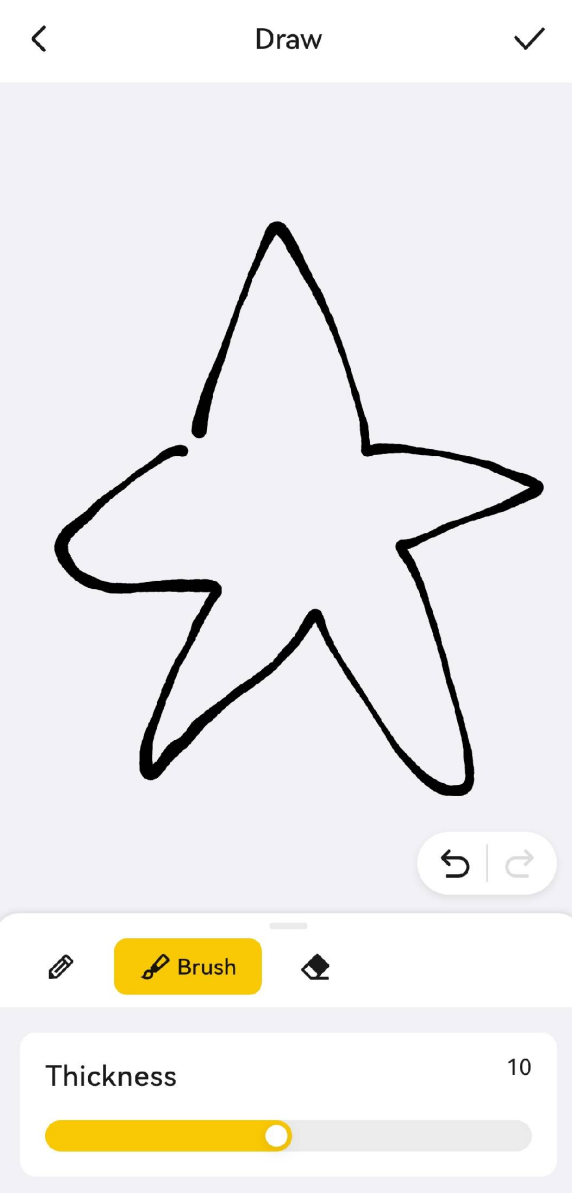

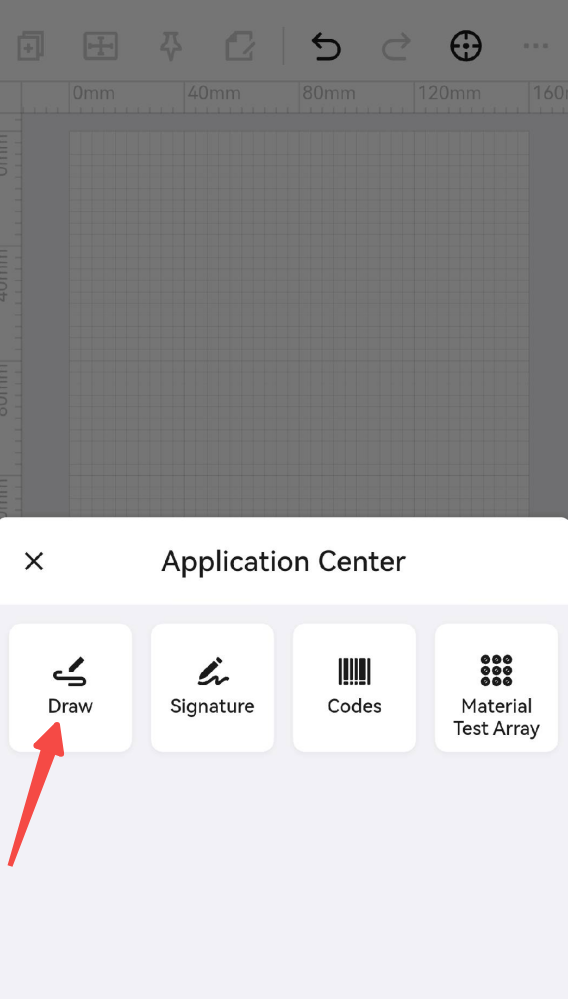

描画

(1) 描画をタップすると、描画画面が開きます。

(3) 消しゴムツールをタップすると、描画の一部を消去できます。サイズを調整すると、消しゴムの範囲を変更できます。

(4) 右上の✅ボタンをタップすると、描画がキャンバスに追加されます。

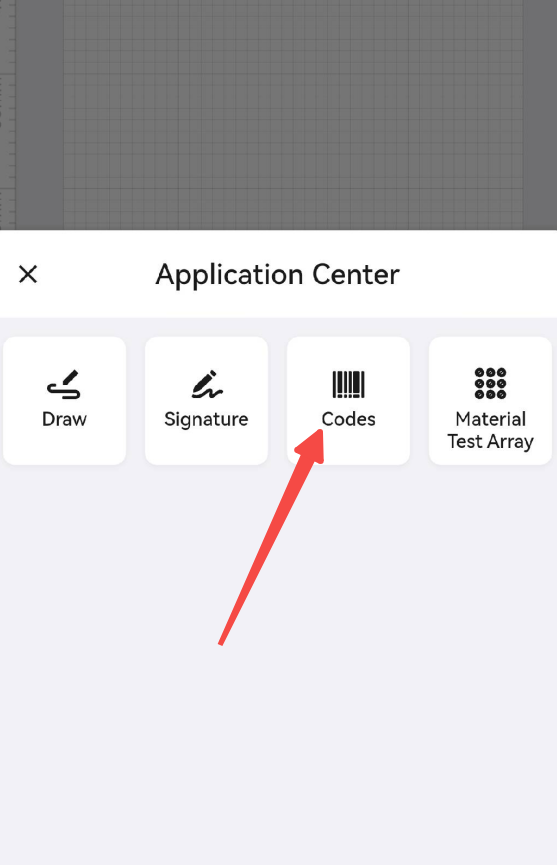

コード

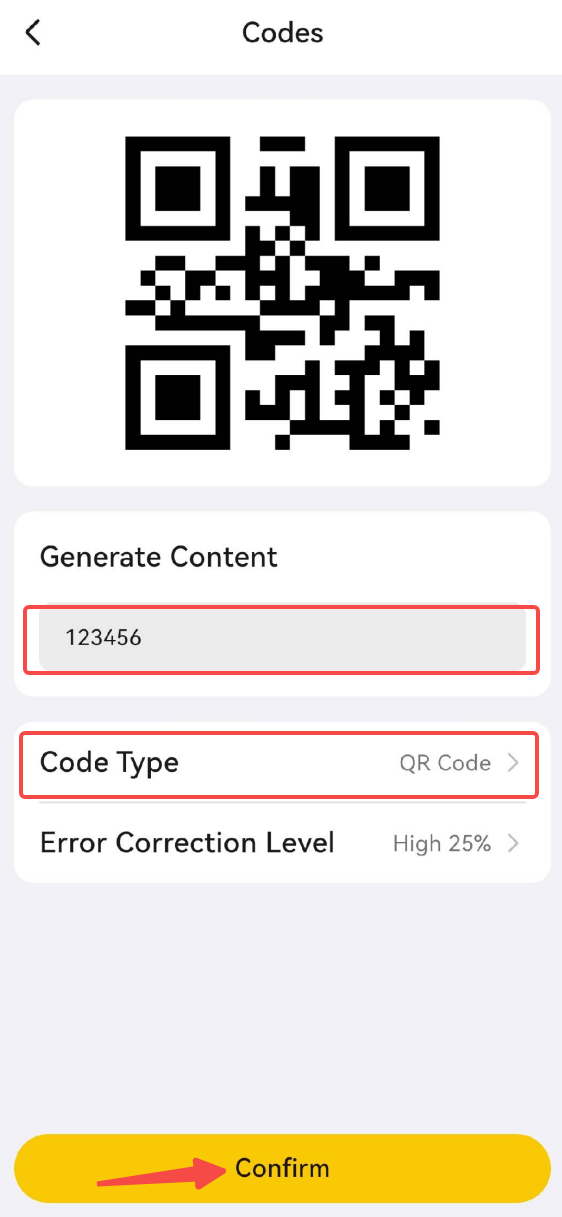

(1) コードをタップすると、コード画面が開きます。

希望するコードの種類（例：QRコード、バーコード）を選択し、内容を入力して

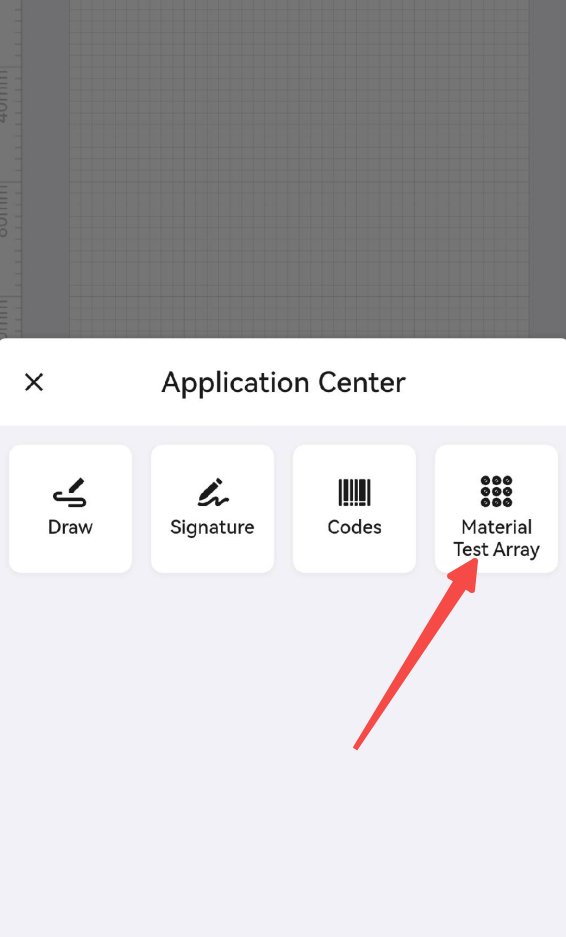

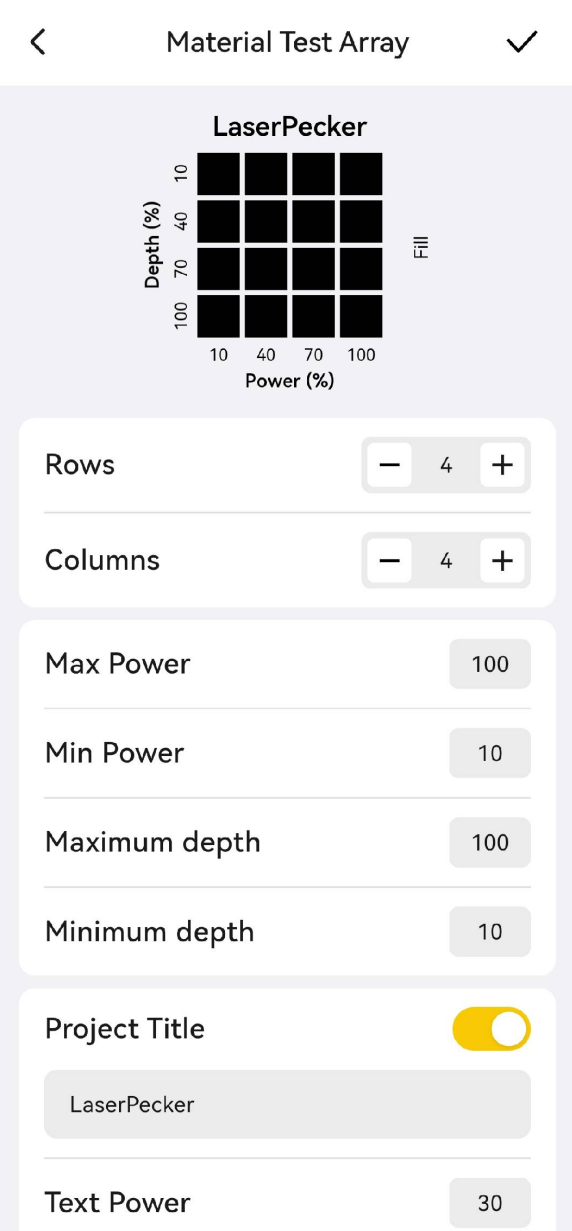

素材テスト配列

(1) 素材テスト配列をタップすると、素材テスト配列の画面が開きます。

生成された配列には、出力、深さ、列数、行数が含まれます。ページを下に

設定を変更

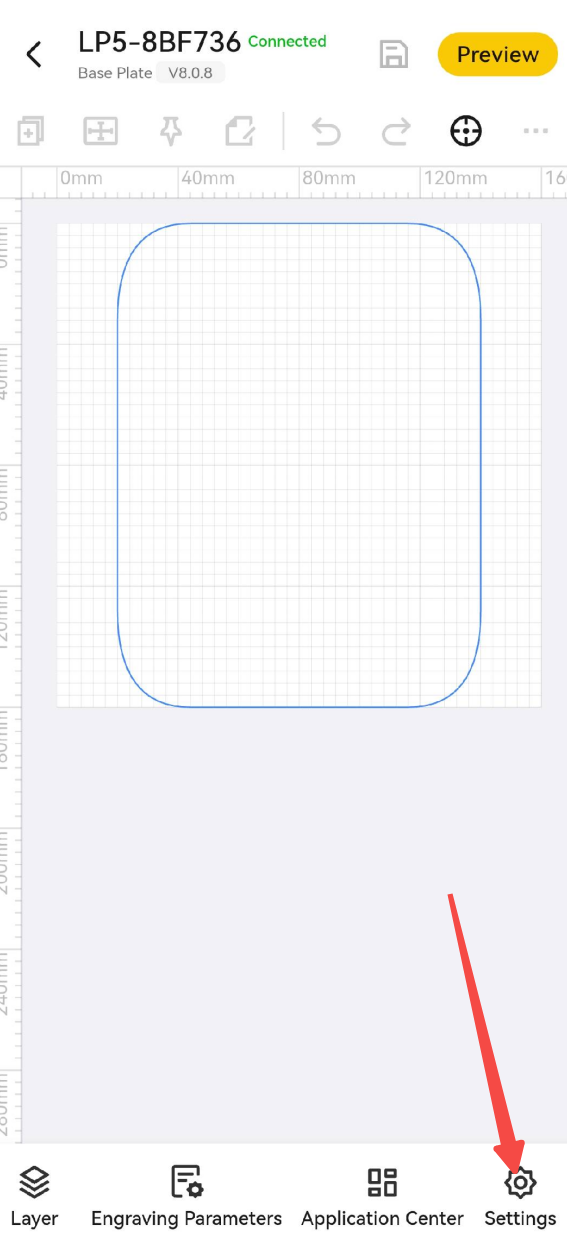

右下の設定をタップすると、設定画面が開きます。

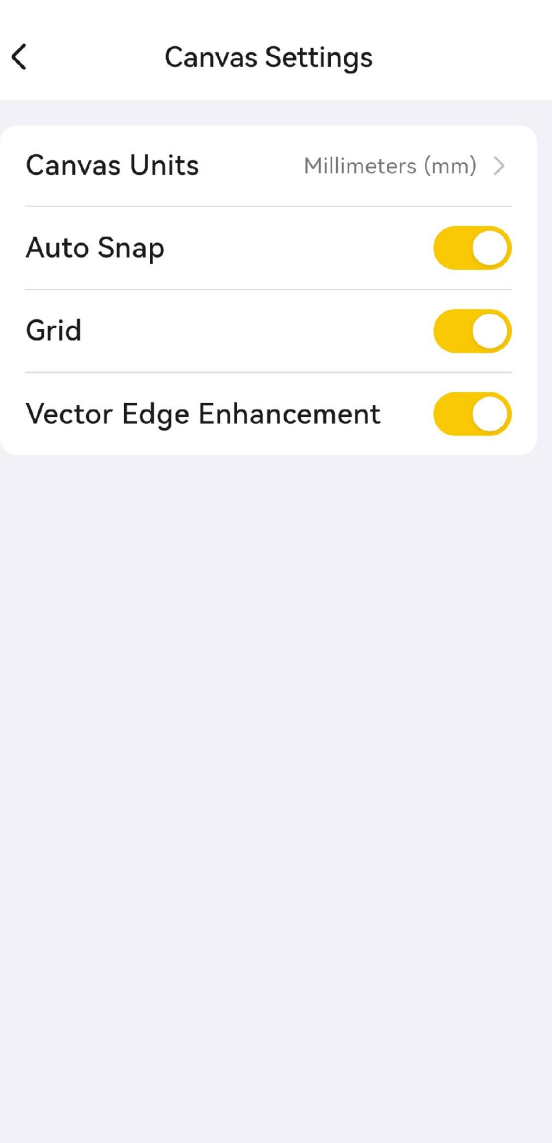

(1) キャンバスの単位：キャンバス上に表示される測定単位をインチに変更します。

(2) 自動スナップ：オブジェクトがキャンバスの中央、端、グリッド線、その他のオブジェクトに自動的にスナップし、正確に位置合わせできるようにします。

(3) グリッド：キャンバス上のグリッドの表示／非表示を切り替えます。

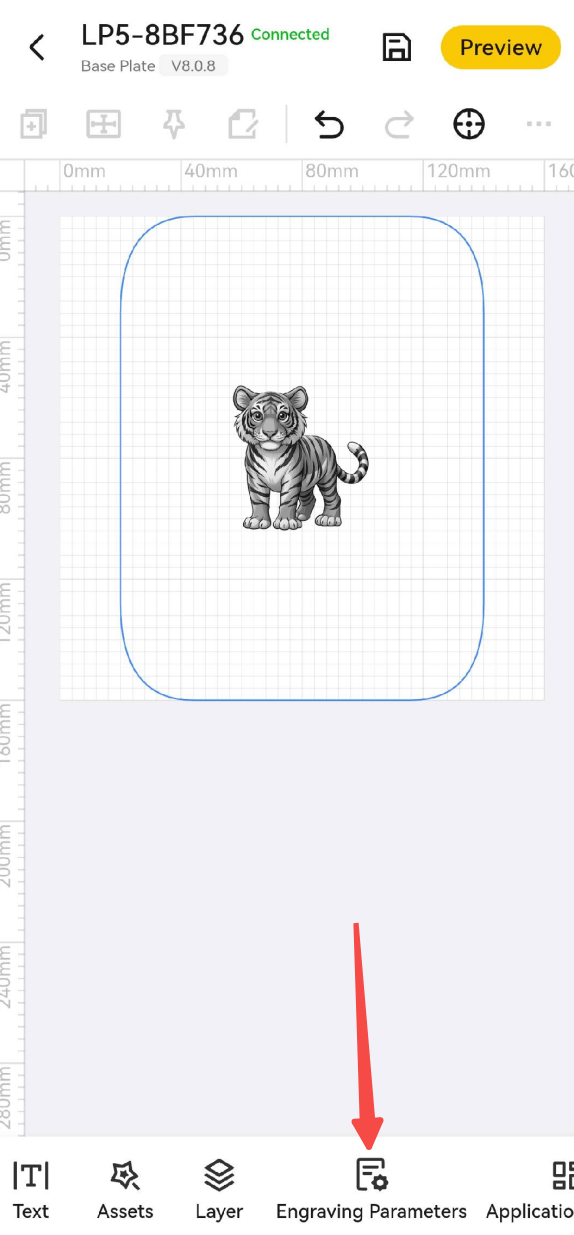

彫刻パラメータ

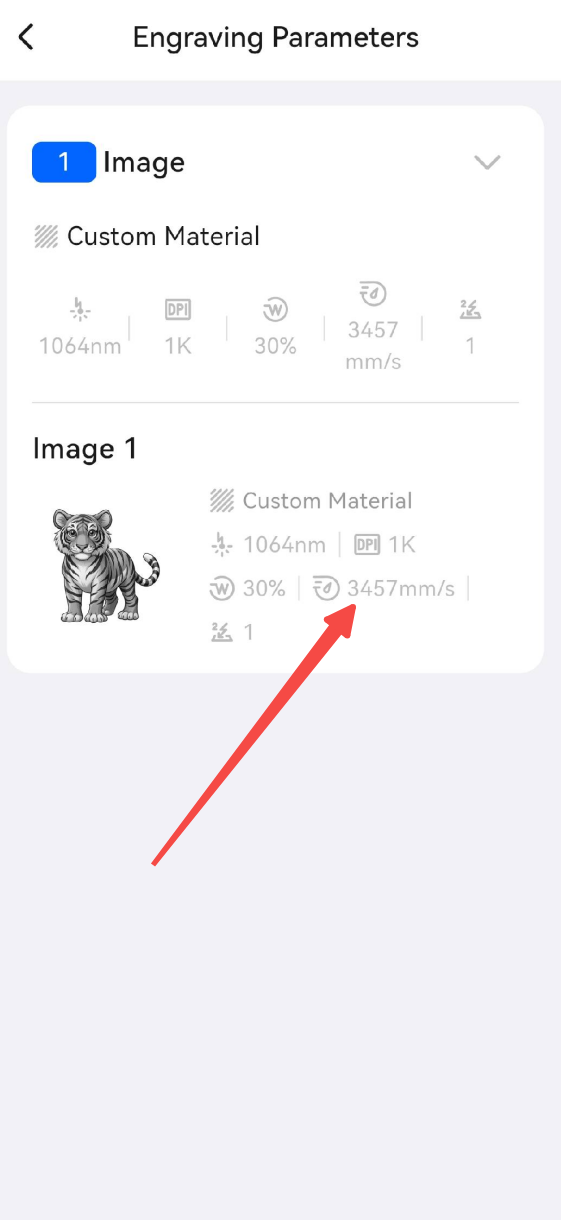

(1) 彫刻パラメータをタップすると、彫刻パラメータの設定画面に移動します。

(2) デザインをタップすると、オブジェクトパラメータの設定画面に移動します。

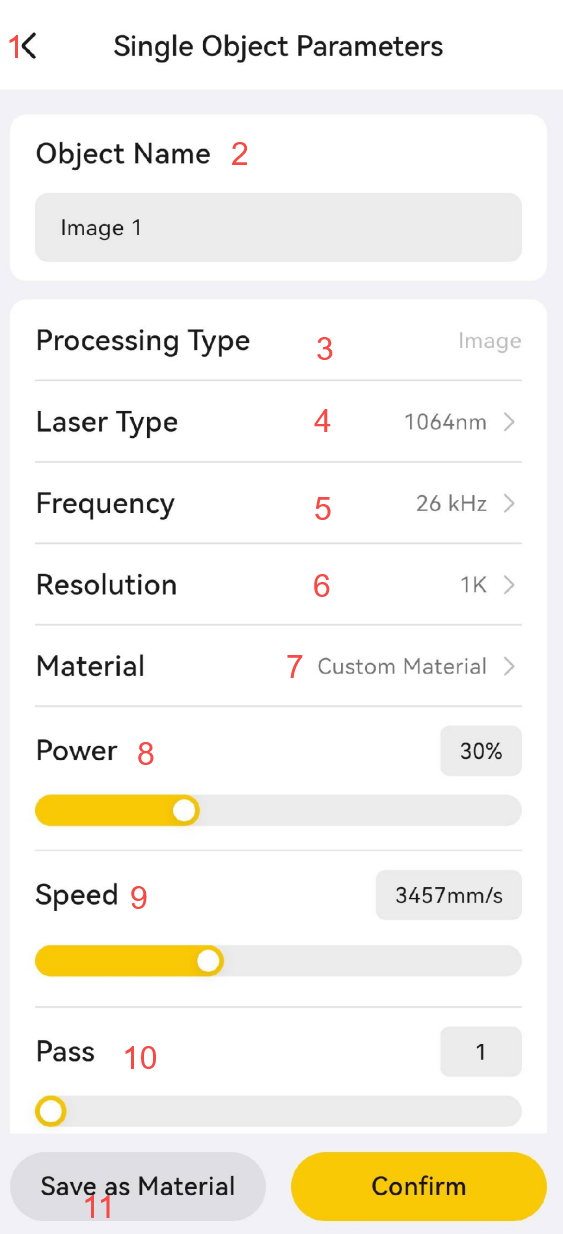

(3) オブジェクトパラメータ — 概要

1.5 プレビュー/彫刻

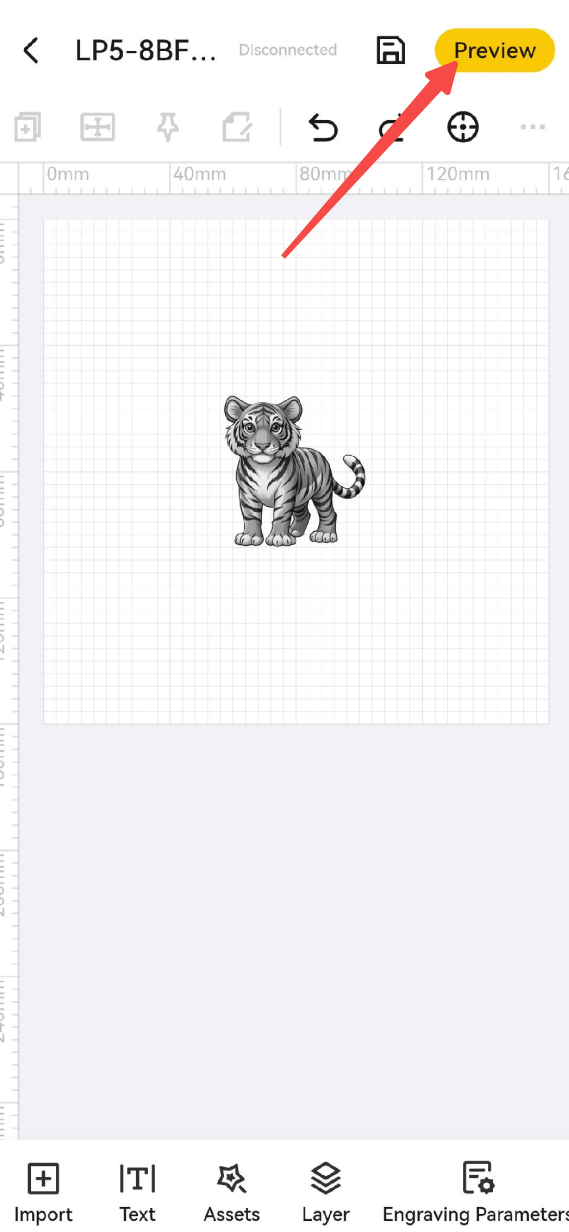

プレビュー

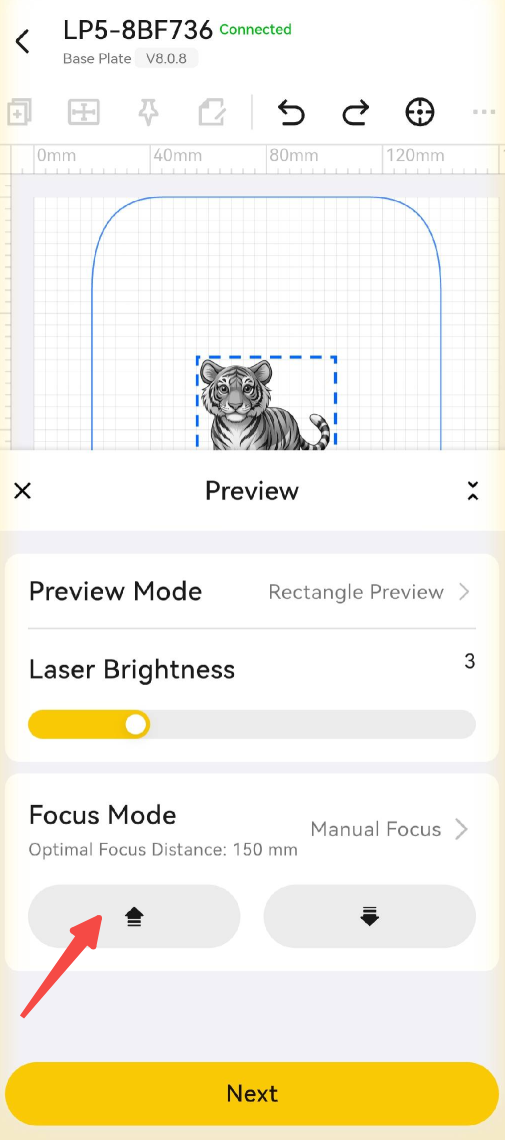

(6) プレビューをタップすると、焦点距離の調整が開始されます。

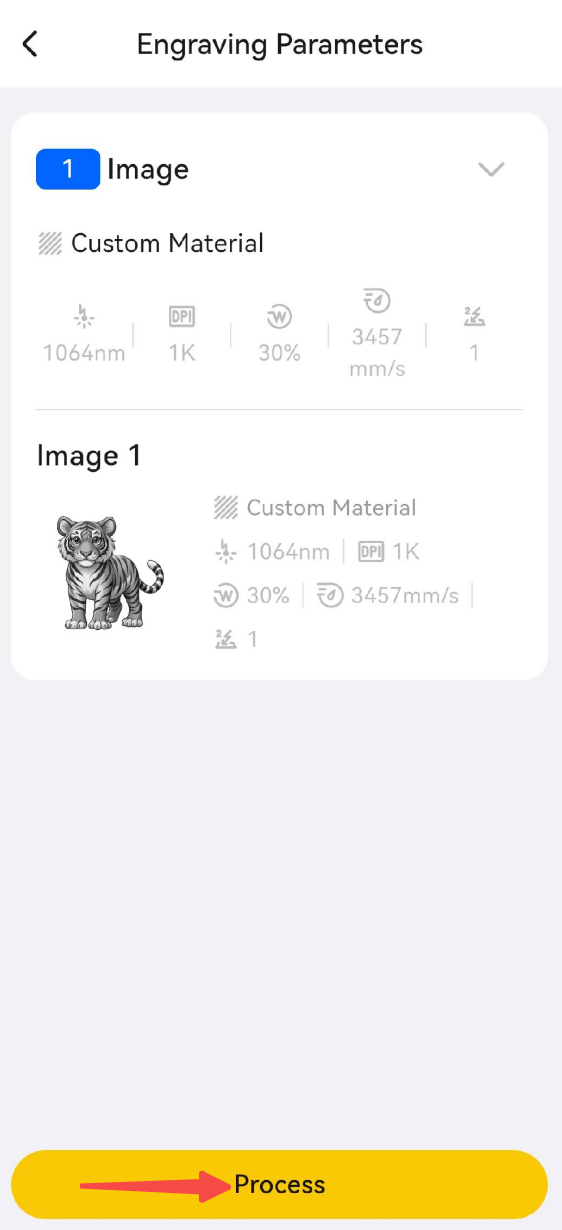

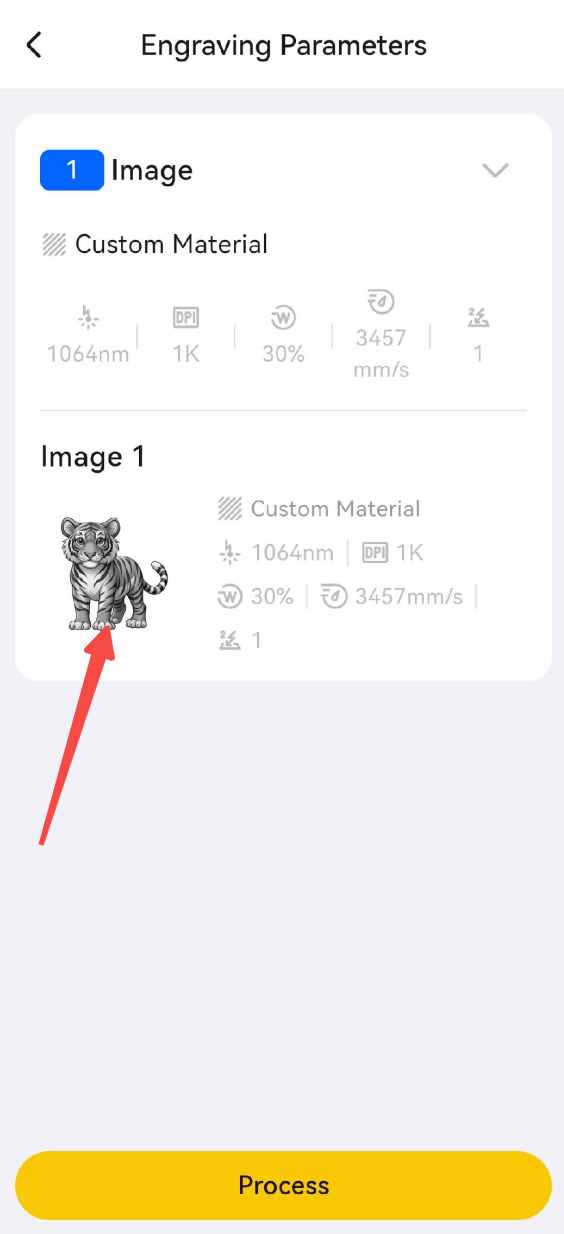

加工開始 (彫刻パラメータページ)

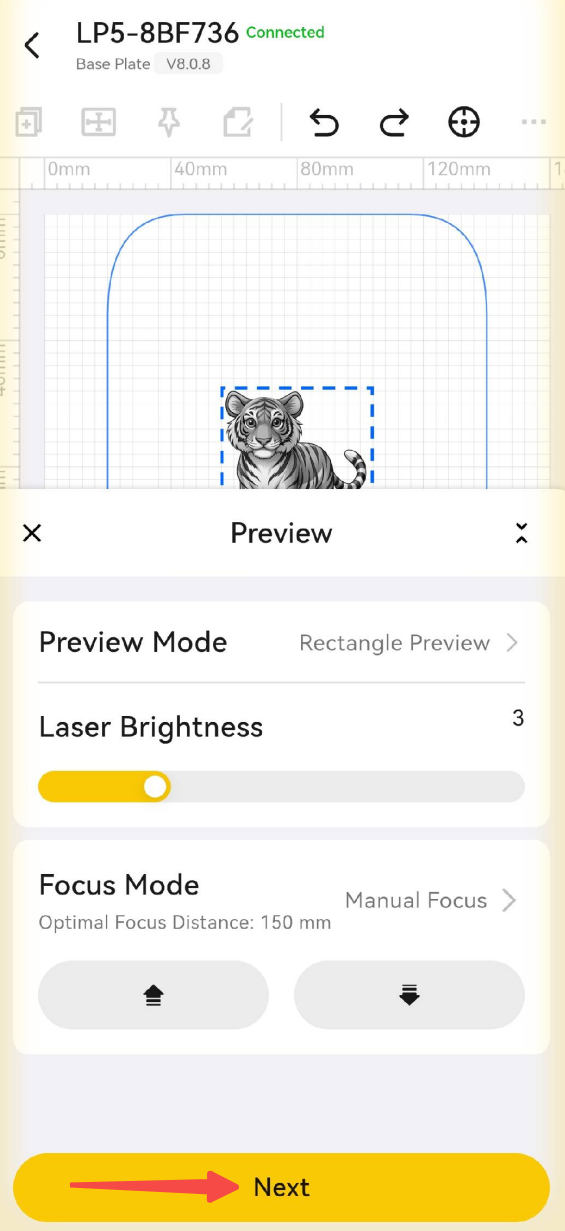

次へをタップして、彫刻パラメータページに進みます。

デザインをタップして、オブジェクトパラメータページに進みます。

必要に応じて彫刻パラメータを設定し、確定をタップします。

加工開始をタップして、彫刻を開始します。

1.6 機械の詳細情報(モード設定）

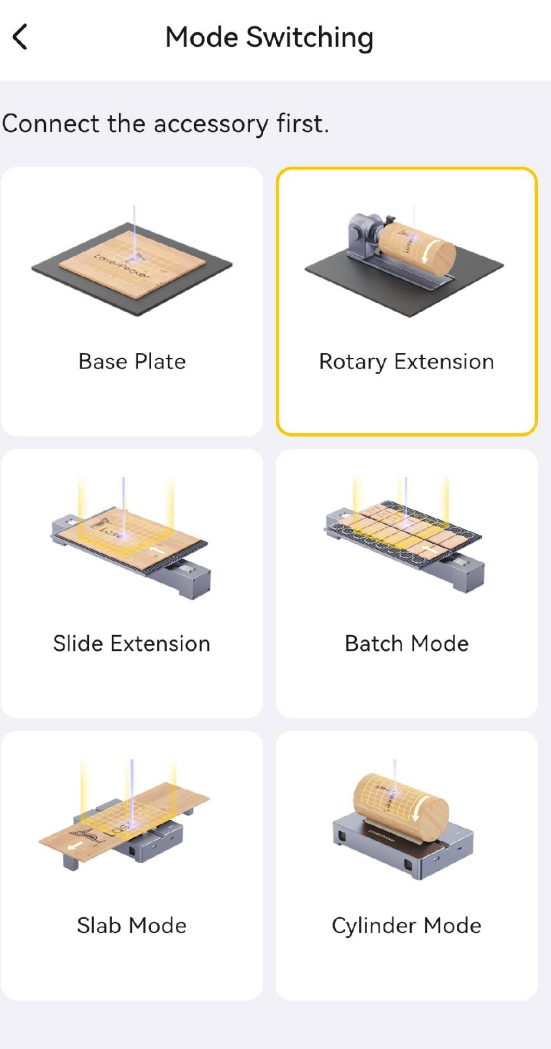

加工モード

ベースプレート

デフォルトの加工モードです。平らな素材への彫刻やカットに適しています。

ロータリーエクステンション

円筒形の物体の加工に適しています。ジョー／スタッドアセンブリを取り付けた後、加工する物体をロータリーエクステンションに設置して彫刻します。使用前に、加工する物体の直径または周囲の長さを入力する必要があります。

スライドエクステンション

1️⃣スライドエクステンションモード：彫刻する際は、スライドエクステンションを接続します。物体をスライドエクステンションに設置します。スライドエクステンションはレーザーユニットのY軸方向の移動を代替し、より大きな素材の彫刻に適しています。

バッチモード

2️⃣スライド拡張機能を搬送台として使用し、平らな素材を指定された彫刻位置まで移動させることで、複数ファイルの連続加工に対応します。

回転台

1️⃣ 平面モード：有効にすると、キャンバスの長さが2000 mmまで拡張され、長い平面素材に対応します。

2️⃣ 円筒形モード：木製の棒、水筒、缶などの円筒形の物体への彫刻に対応します。

3️⃣車モード：LP2専用の彫刻モードで、長尺の平面素材への彫刻に対応します。

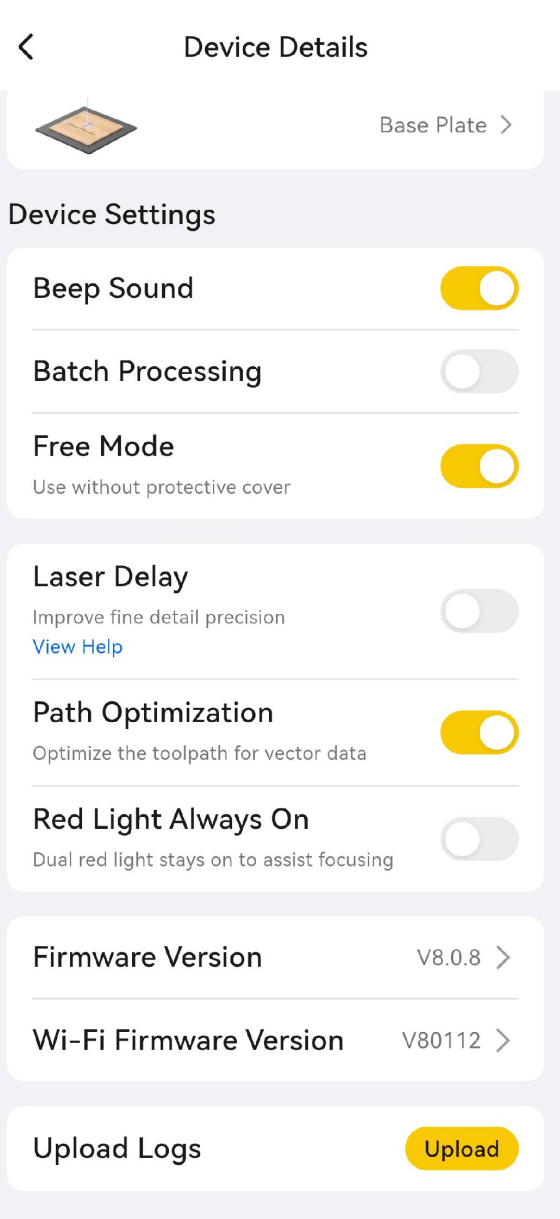

機械設定

ビープ音：有効にすると、加工の開始時と終了時にビープ音が鳴ります。

バッチ彫刻：バッチ彫刻ボタンのアクセサリーを接続した後、この機能を有効にします。ボタンを使用して、最後に転送したファイルのプレビューと彫刻を行えるようになります。

安全モード

1️⃣フリーモードを無効にする

(1) 保護カバーが接続されていない場合、プレビューと彫刻を行うにはフリーモードを有効にする必要があります。

(2) 彫刻中に保護カバーを開くと、機械は一時停止します。再開するには、カバーを閉じて続行をタップします。

(3) 保護カバーが接続されている場合は、プレビューや彫刻を開始する前に、カバーが正しく閉じられていることを確認してください。

2️⃣フリーモードを有効にする

機械は、保護カバーが正しく取り付けられ、閉じられているかどうかを検知しなくなります。

注意：このモードでは保護カバーなしで機械を動作させることができますが、クラス4レーザーの条件に該当するため、安全上の理由から推奨されません。このモードで使用する場合は、特にレーザー光にさらされるおそれがあるときに、認証規格に適合したレーザー保護メガネを着用する必要があります。

レーザー遅延：有効にすると、より均一な彫刻仕上がりになります。

パスの最適化：有効にすると、ベクターデータの彫刻パスが最適化され、加工効率が向上します。

赤色光を常時点灯：焦点合わせに使用する2つの赤色ドットを常時点灯させます。

ファームウェアバージョン：機械の現在のファームウェアバージョンを表示します。

ログをアップロード：ソフトウェアのログをアップロードし、開発者による問題の調査と解決に役立てます。

レーザー遅延：有効にすると、より均一な彫刻仕上がりになります。

パスの最適化：有効にすると、ベクターデータの彫刻パスが最適化され、加工効率が向上します。
