LP4とロータリーエクステンションを併用する方法

本ガイドでは、LP4でロータリーエクステンションを使用する方法を、手順に沿って分かりやすく解説します。

ステップ1：組み立てとケーブル接続

1. 取扱説明書または組立動画を参照し、ロータリーエクステンションを組み立ててください。

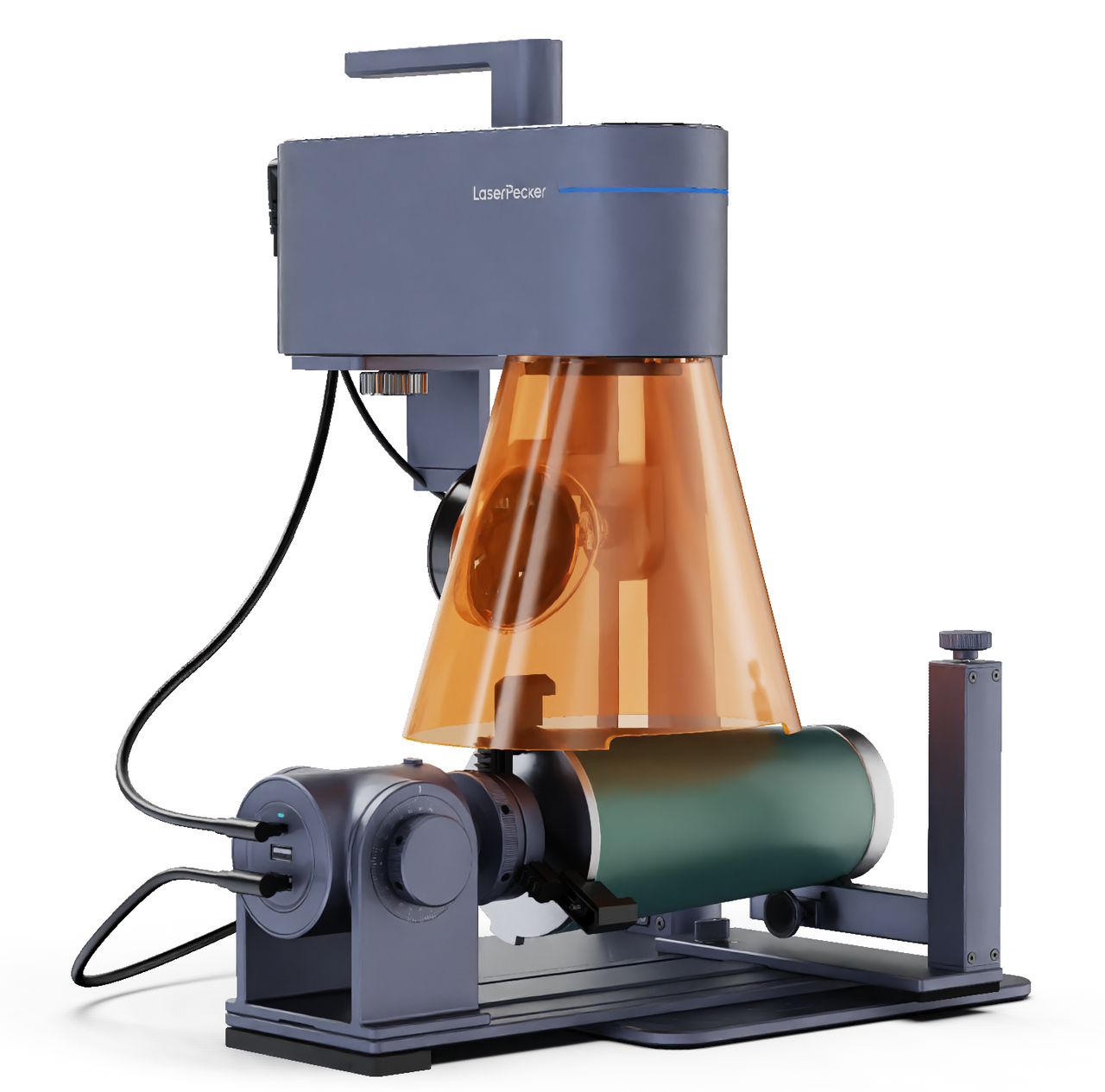

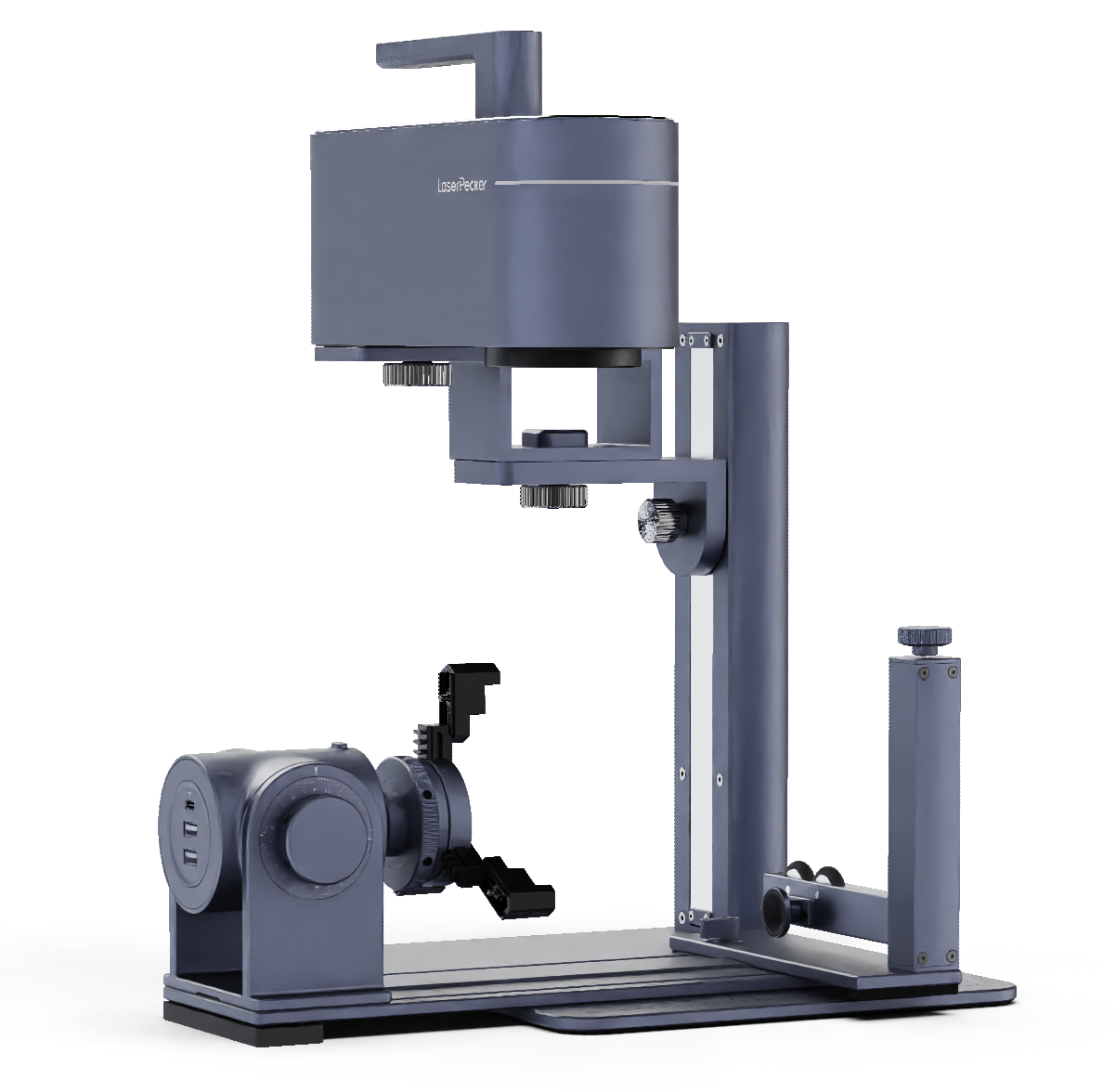

正しく組み立てると、以下の状態になります。

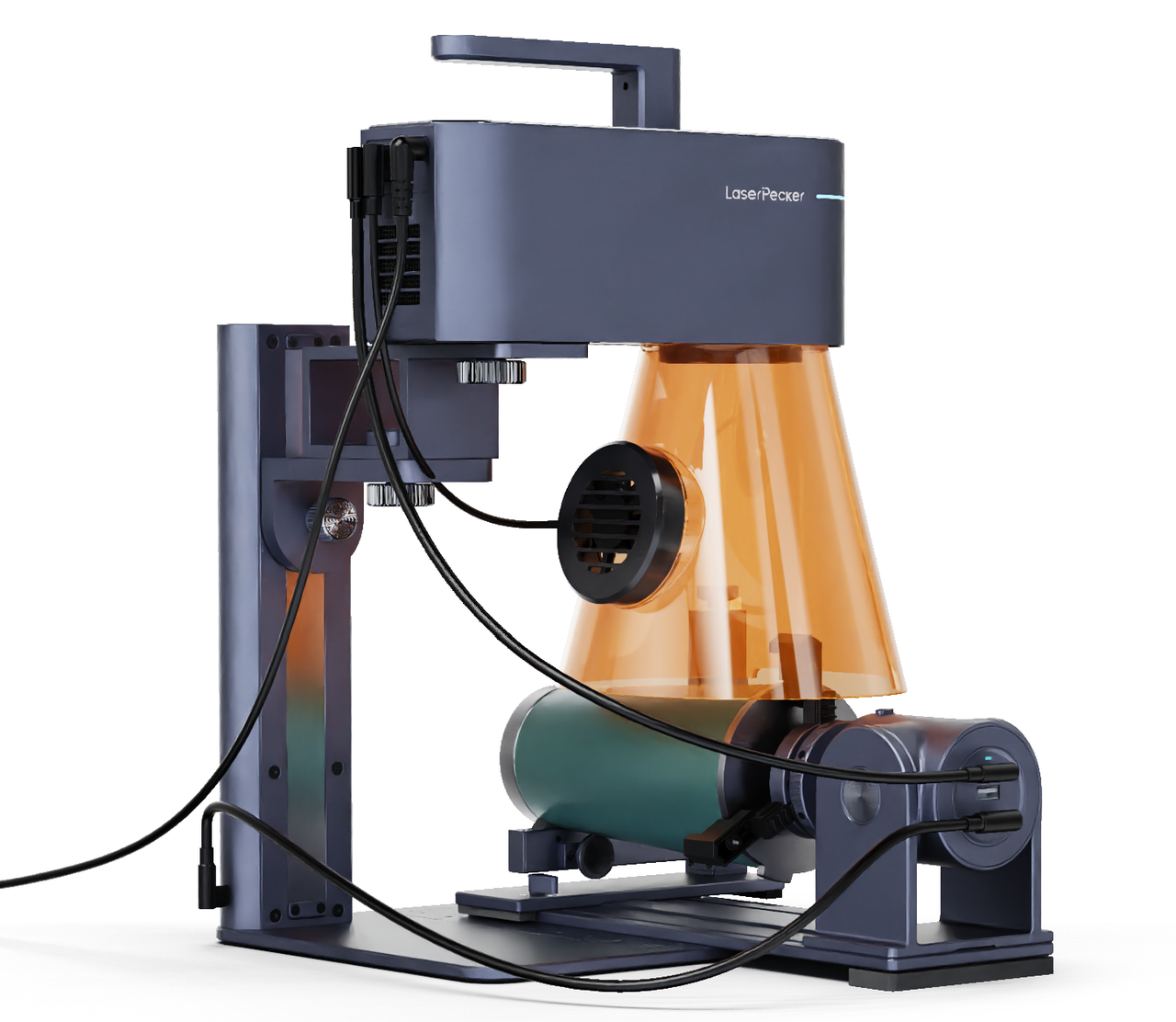

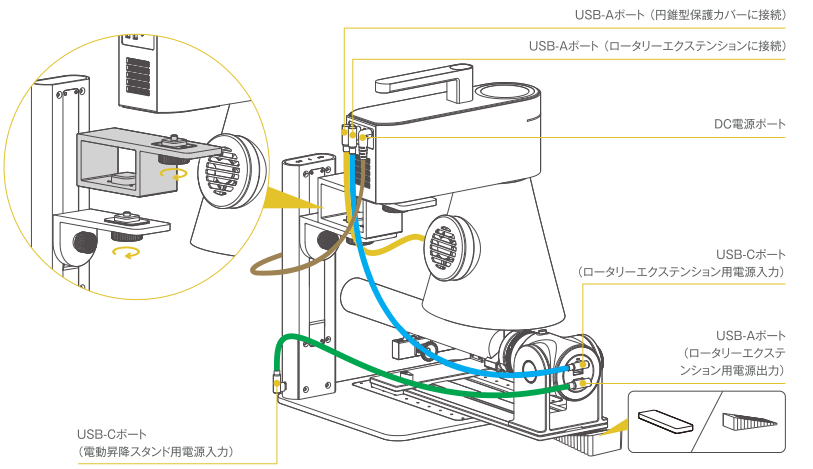

2. 下図の通り、ケーブルを接続してください。

注意：
ロータリーエクステンションの出力ポートに電動スタンドを接続した場合、LDSソフト／アプリから高さ調整はできません。スタンド本体の「上／下」ボタンで操作してください。

ステップ2：材料の固定方法

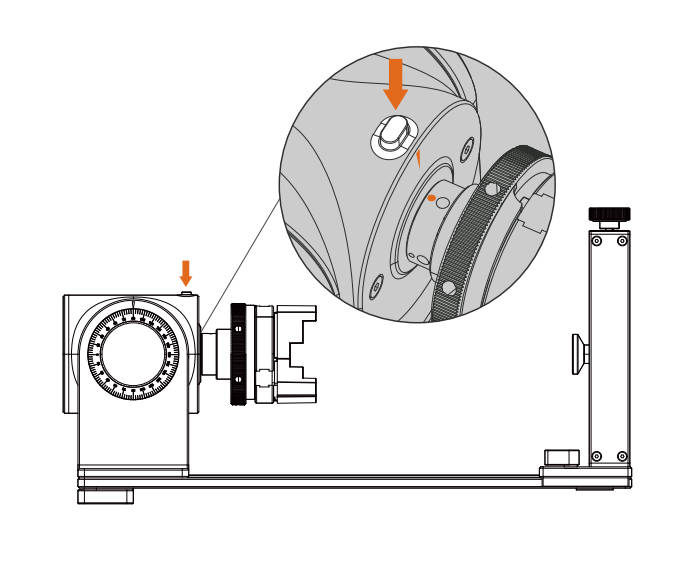

（1）チャックの開始位置をロックする

① 彫刻開始に適した位置に調整します。

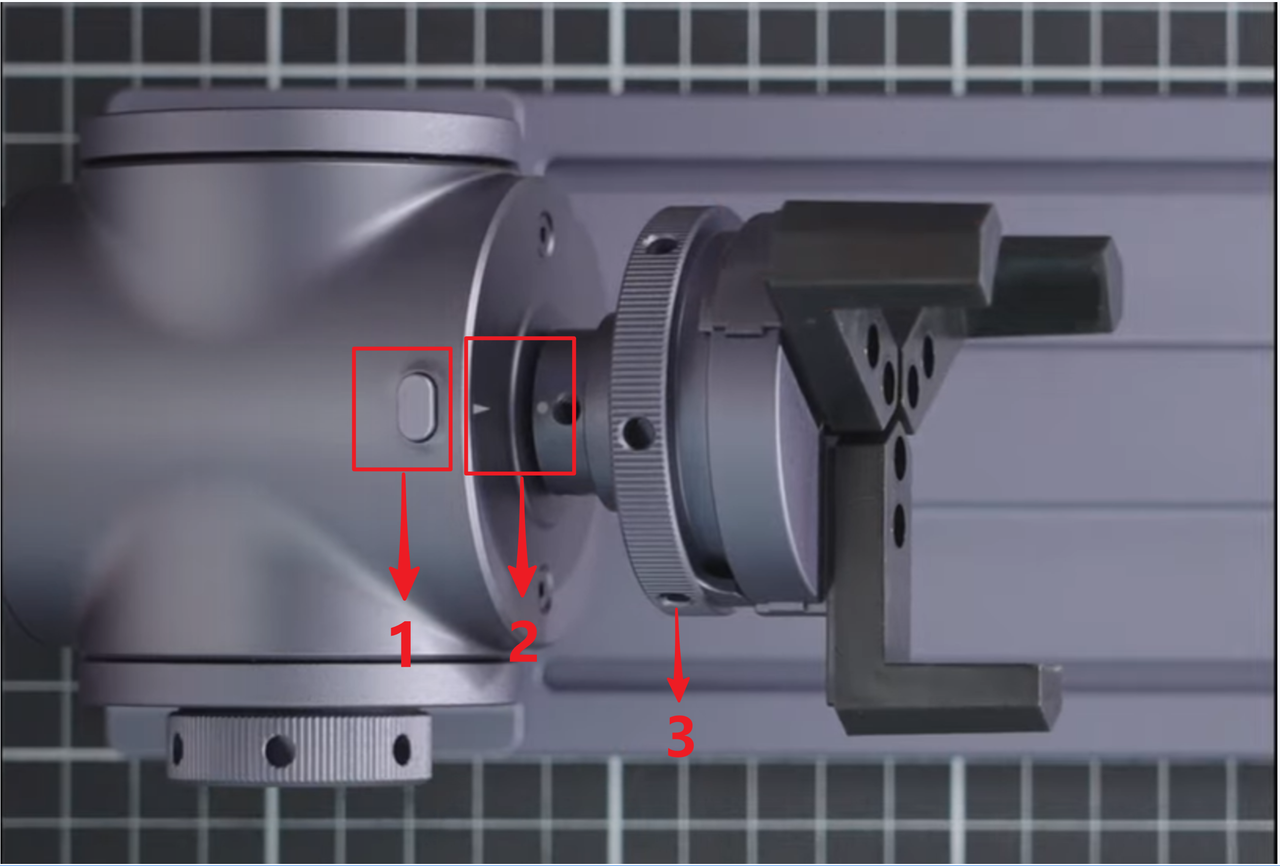

② チャックの白点（2）を矢印マークに合わせます。

③ ロックボタン（1）を押して固定します。

※ロックボタンは位置固定および誤操作防止のための機能です。

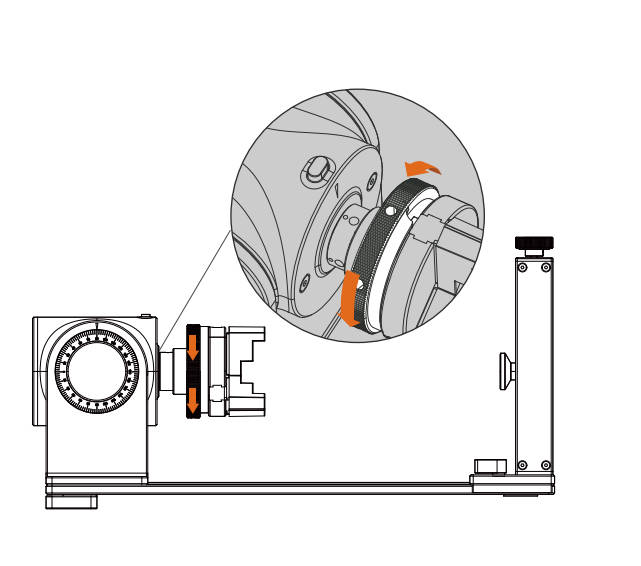

（2）大径材料のセット方法

チャック（3）を反時計回りに回すと爪が開き、大径の素材をセットできます。

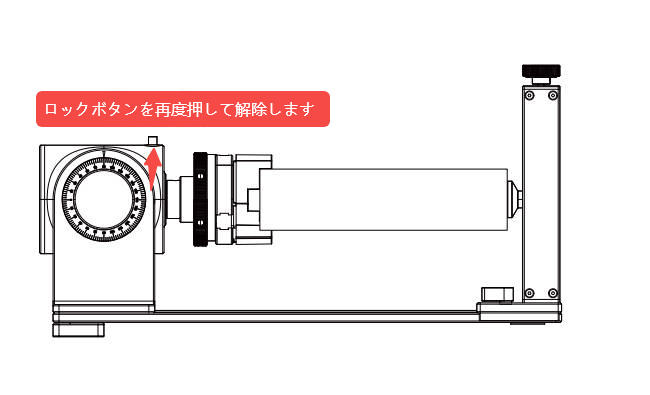

（3）ロック解除

材料固定後、ロックボタンを上げてチャックを回転可能な状態に戻します。

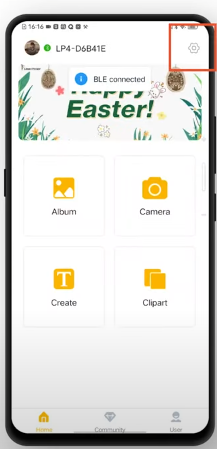

ステップ3：LDSでロータリーモードを有効化

（1）電源を入れる

使用前に、ロータリーエクステンションの電源が入っていることを確認してください。

（2）操作順序に注意

ロータリーエクステンションの電源を入れる前にLDSでモードをオンにすると、正常に動作しません。

以下の順序で操作してください：

① ロータリーエクステンションを電源に接続

② LDSを再起動

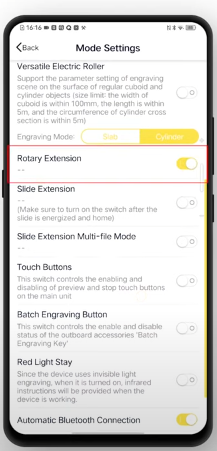

③ ロータリーモードをオン

（3）接続確認

サイン①：インジケーター
青色に点灯すれば正常接続です。

サイン②：ビープ音
モードをオンにすると、本体からビープ音が鳴ります。

ステップ4：彫刻の実行

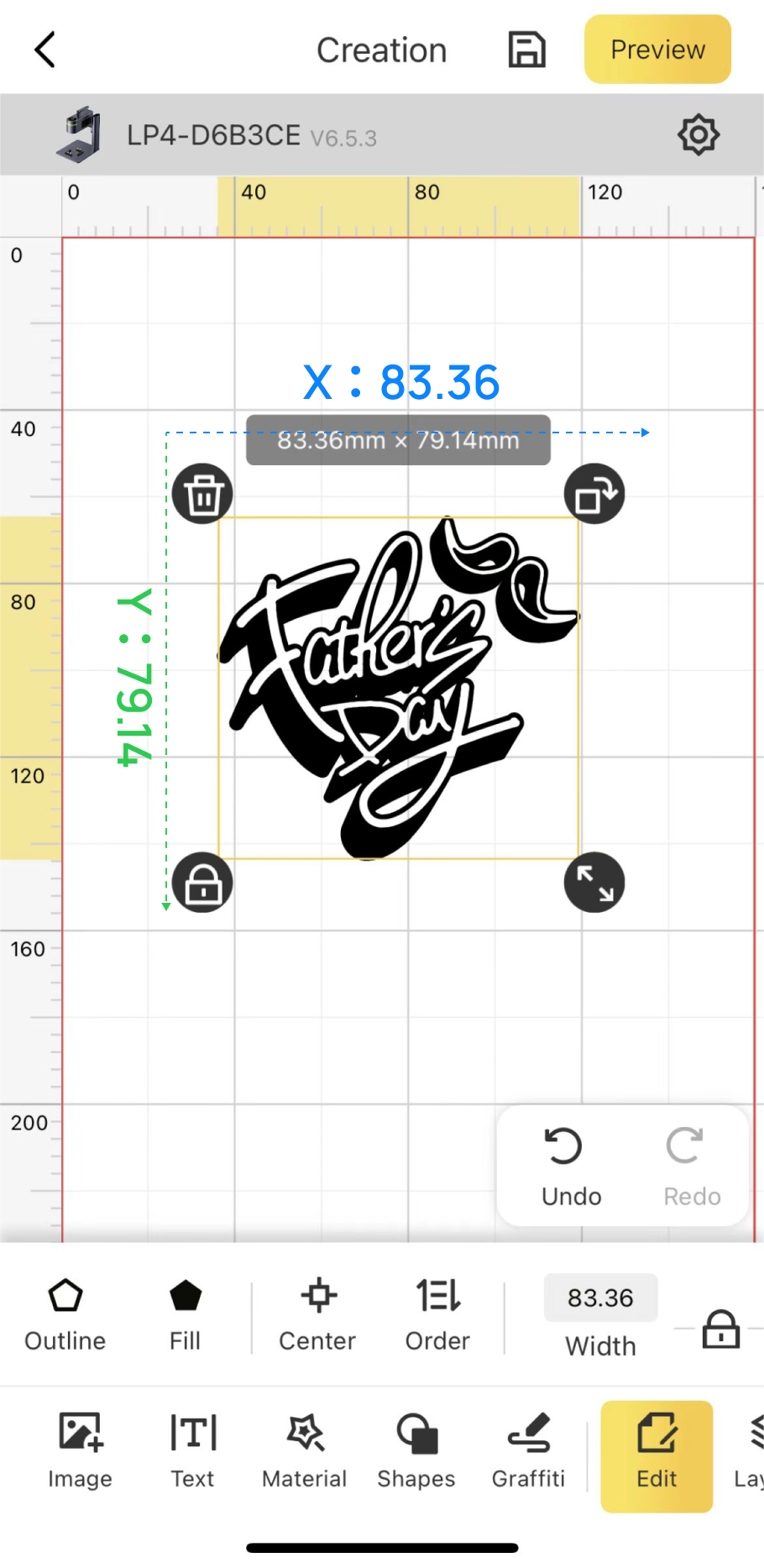

（1）デザイン設定

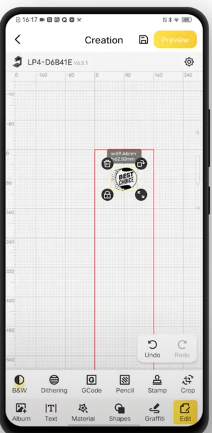

① LDSホーム画面で「創作」をタップ

② 画像をインポート

③ ドラッグしてサイズ・位置を調整

（2）材料サイズの設定

① 右上の「プレビュー」をクリック

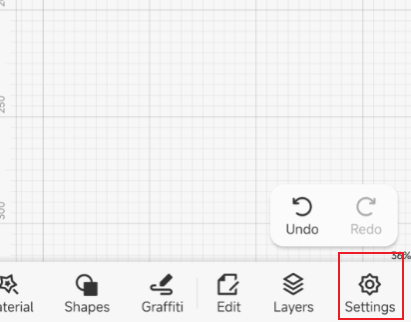

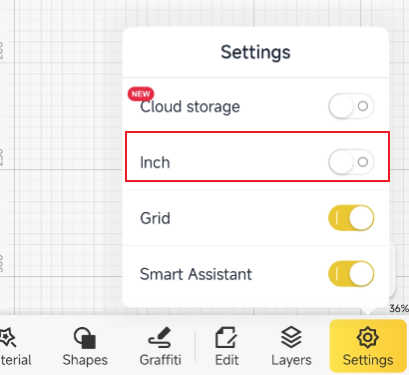

② 周囲長または直径（mm / inch）を入力

ヒント：
寸法が未入力または誤っている場合、彫刻が歪んだり重なったりする可能性があります。

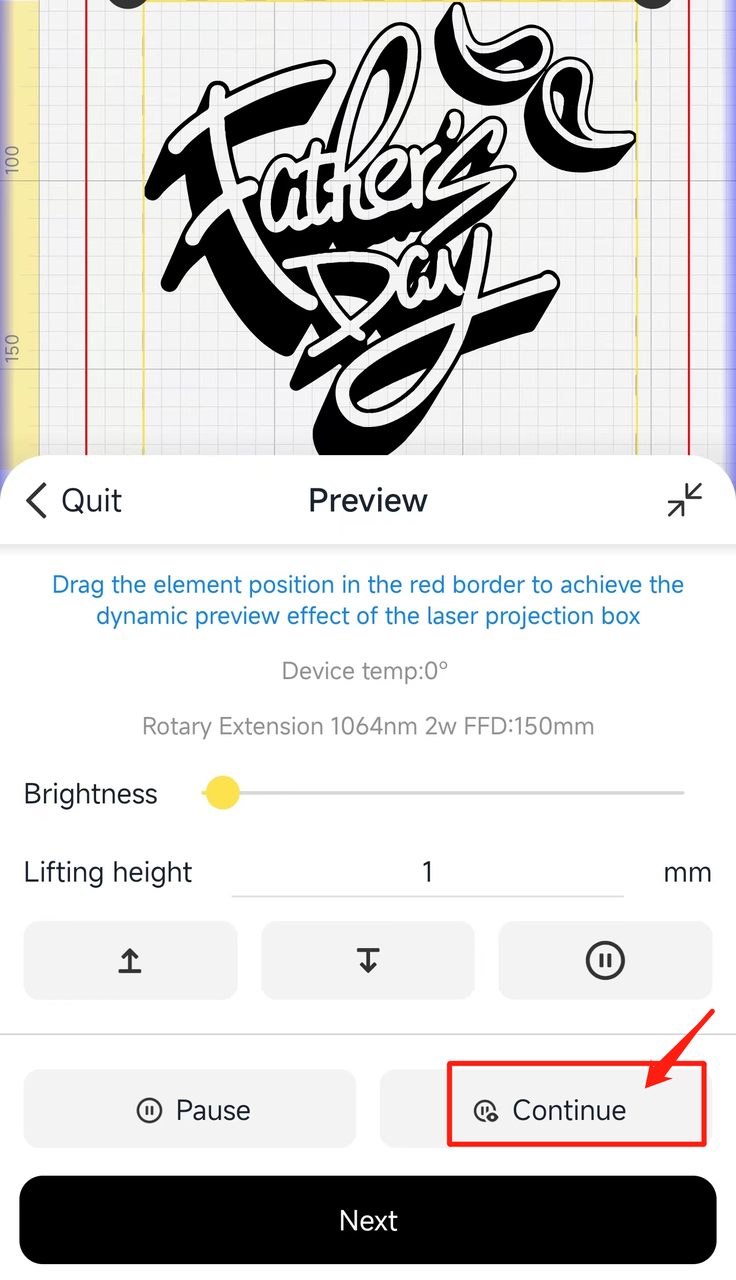

（3）プレビュー確認

a. 青い直線ビームでX軸長を確認

b. 「次へ」後、回転してY軸長を確認

重要：
プレビュー前に必ずロックを解除してください。解除しないとチャックが回転しません。

動作しない場合は、ステップ1とステップ3を再確認してください。

（4）彫刻開始

プレビュー後、パラメータを設定し、彫刻を開始します。
