LP4の焦点調整手順

1. レーザーと焦点調整

フィールドレンズは材料表面へのレーザー彫刻に使用されます。ガルバノミラーによって反射・方向制御されたレーザービームは、レンズを通過する際に屈折し、材料表面へ照射されます。

適切な焦点調整：レーザーエネルギーが一点に集中し、高精度な加工が可能になります。

焦点が正しく調整されていない場合：彫刻結果が不鮮明または不均一になる可能性があります。

LP4のフィールドレンズには触れたり傷を付けたりしないでください。

項目	電動スタンド標準設置	ライザーアクセサリー併用時
ベースプレートからの距離	124 mm – 244 mm	174 mm – 294 mm
対応材料厚み	0 mm – 94 mm	24 mm – 144 mm

焦点距離150 mmを確保するには、電動スタンドの高さが最大（244 mm）の場合、材料の厚みは94 mm以下にしてください。

LP4の推奨焦点距離は150 mmです。

電動スタンド上部のボタンを使用して、レーザーユニットの高さを0.5 mm単位で調整できます。

ボタンを長押しすると連続的に昇降します。

ロータリーまたはスライドエクステンションを使用する場合は、ライザーアクセサリーが必要です。

LP4はデュアル赤点フォーカス技術を搭載しています。「プレビューモード」を有効にすると、レーザーユニットのレンズ横の開口部から2本の赤色光が照射されます。

各レーザービームはレンズから150 mmの位置で交差するように設計されています。材料表面で2つの赤い点が1つの明るい点に重なった位置が最適な焦点位置です。

LP4では以下の3つの方法で焦点を調整できます。

プレビューモード中に電動スタンドを上下させ、赤色光が材料表面で1点に重なる位置に調整してください。

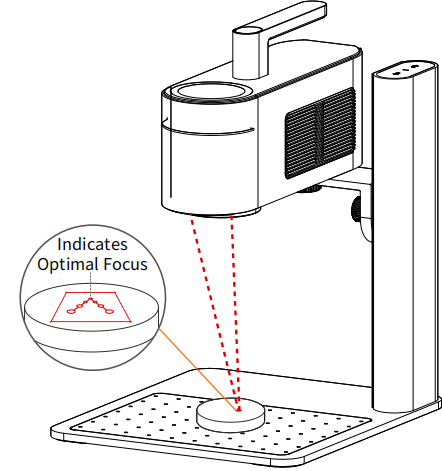

red dot focusing of laserpecker 4

LightBurnは現在のバージョンではデュアル赤点フォーカス機能に対応していません。手動測定調整または保護カバーによる調整を使用してください。

定規を使用して、レンズ下端から材料表面までの距離を測定し、距離が150 mmになるよう電動スタンドを調整してください。

注意：測定時はレンズの下端を基準点とし、レンズ表面には触れないようにしてください。

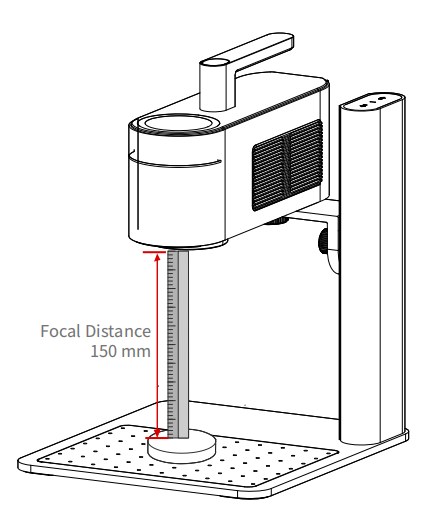

measurement focusing of laserpecker 4

保護カバーをLP4に装着した場合、レンズからカバー底面までの距離は150 mmになるよう設計されています。

電動スタンドを調整し、保護カバーの底面が材料表面に接触する高さに合わせることで、最適な焦点位置を設定できます。
