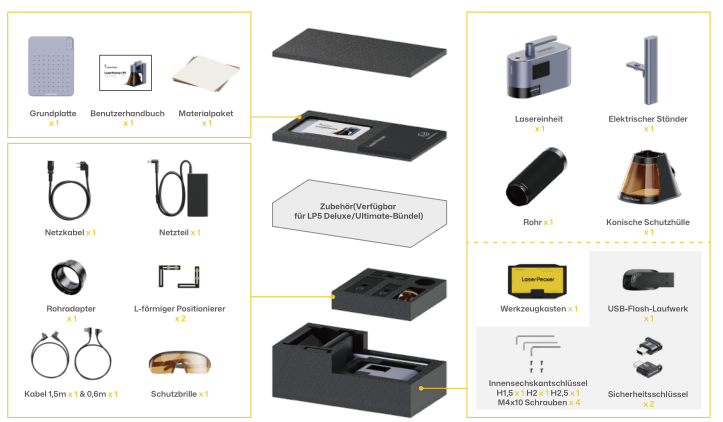

Lieferumfang des LP5
Packen Sie den LaserPecker LP5 aus und überprüfen Sie den Lieferumfang auf Vollständigkeit. Sollten Teile fehlen oder beschädigt sein, kontaktieren Sie bitte unseren Support unter support@laserpecker.com.

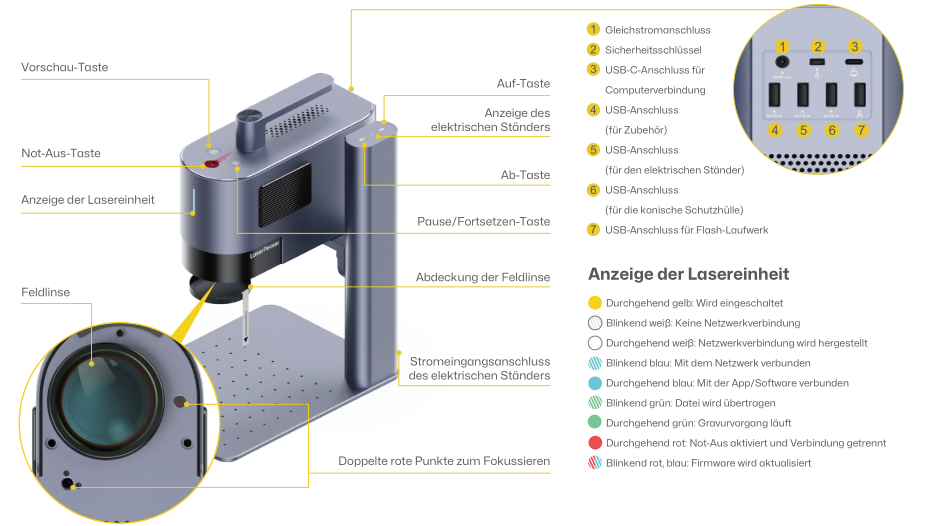

Komponentenübersicht des LP5
Erste Schritte mit dem LP5
1. Montage und Vorbereitung
1.1 Elektrischer Ständer
Schritt 1:

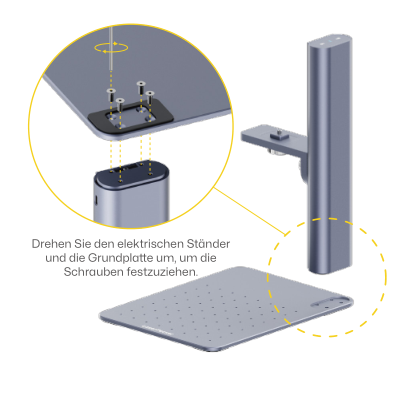

Befestigen Sie den elektrischen Ständer mit den M4×10-Schrauben an der Grundplatte. Verwenden Sie dazu den Inbusschlüssel (H2,5).
Schritt 2:

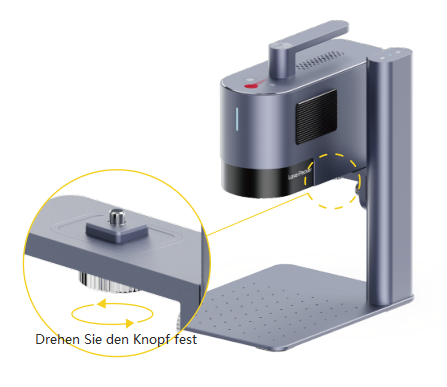

Montieren Sie die Lasereinheit am Ständer, indem Sie den Drehknopf gegen den Uhrzeigersinn festziehen.
Schritt 3:
Richten Sie die Lasereinheit vor der Verwendung horizontal aus. Falls erforderlich, kann die Position mit dem Inbusschlüssel angepasst werden.
Weitere Informationen: Maschine nivellieren und ausrichten
1.2 Schutzabdeckung montieren
Schritt 1:

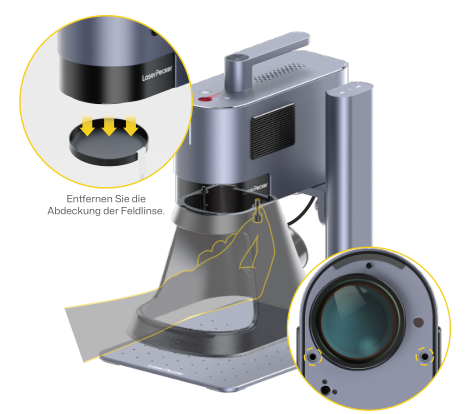

Platzieren Sie die Schutzabdeckung unter der Lasereinheit und befestigen Sie sie mit den Schrauben.
Schritt 2:
Fixieren Sie den vorderen Teil der Abdeckung.
1.3 Kabel anschließen
Korrekte Verkabelung des LP5
Schritt 1: Netzteil anschließen
Schritt 2: Schutzabdeckung verbinden
Schritt 3: USB-A an Lasereinheit anschließen
Schritt 4: USB-C an den Ständer anschließen
1.4 Sicherheitsschlüssel prüfen
Stellen Sie sicher, dass der Sicherheitsschlüssel korrekt eingesteckt ist. Ohne Schlüssel kann das Gerät nicht betrieben werden.
1.5 Abluft anschließen
Schließen Sie den Abluftschlauch an die Schutzabdeckung an. Alternativ kann ein Luftreiniger verwendet werden.
*Luftreiniger nicht im Lieferumfang enthalten.
2. LDS installieren
2.1 Mobile App
Laden Sie die App „LaserPecker Design Space“ im App Store oder bei Google Play herunter oder besuchen Sie:
2.2 PC-Software
Laden Sie die Software hier herunter:
3. Verbinden Sie die LP5-Maschine mit der LDS App/Software
3.1 Verbindung mit der App über Wi-Fi
Öffnen Sie die LaserPecker Design Space App und tippen Sie oben rechts auf „+“. Wählen Sie anschließend das Maschinenmodell „LP5“ aus.
Verbinden Sie Ihr Smartphone mit einem Wi-Fi-Netzwerk und folgen Sie den Anweisungen, um das Netzwerk für die LP5-Maschine einzurichten. (Stellen Sie sicher, dass sowohl die Maschine als auch Ihr Smartphone mit demselben 2,4-GHz-Wi-Fi-Netzwerk verbunden sind.)
Die Statusanzeige der Lasereinheit leuchtet dauerhaft blau, sobald die Verbindung erfolgreich hergestellt wurde.
(1) Maschine und Smartphone müssen sich im selben 2,4-GHz-Wi-Fi-Netzwerk befinden.
(2) Diese Schritte gelten für die erstmalige Einrichtung oder das Ändern des Wi-Fi-Netzwerks.
3.2 Verbindung mit der PC-Software über USB-Kabel
Schritt 1:
Verbinden Sie das USB-C-Ende des 1,5-m-Kabels mit dem USB-C-Anschluss der Lasereinheit.
Schritt 2:
Verbinden Sie das USB-A-Ende mit einem USB-Anschluss Ihres Computers.
Schritt 3:
Öffnen Sie die LDS-Software, klicken Sie oben rechts auf „Gerät verbinden“, wählen Sie „USB“ und anschließend Ihre LP5-Maschine aus.
3.3 Verbindung mit der PC-Software über Wi-Fi
Schritt 1:
Für die erstmalige Einrichtung des Wi-Fi-Netzwerks verbinden Sie die Maschine zunächst über ein USB-Kabel mit Ihrem Computer. Über diese Verbindung können die Wi-Fi-Einstellungen konfiguriert werden.
Schritt 2:
Öffnen Sie nach dem Verbinden die Seite „Maschineneinstellungen“ in der oberen rechten Ecke der Software.
Schritt 3:
Wählen Sie „Wi-Fi-Einstellungen“ und folgen Sie den Anweisungen, um das Netzwerk für die LP5-Maschine einzurichten.
Schritt 4:
Nach erfolgreicher Einrichtung klicken Sie auf „Mit Wi-Fi verbinden“. (Stellen Sie sicher, dass das USB-Kabel zuvor getrennt wurde.)
Schritt 5:
Klicken Sie oben rechts auf „Gerät verbinden“, wählen Sie „Wi-Fi“ und anschließend Ihre LP5-Maschine aus.
(1) Maschine und Computer müssen sich im selben 2,4-GHz-Wi-Fi-Netzwerk befinden.
(2) Diese Schritte gelten nur für die erstmalige Einrichtung oder Änderung des Netzwerks. Andernfalls können Sie direkt zu Schritt 5 gehen.
4. Bedienung des LP5
4.1 Projekt erstellen oder importieren
Sie können eigene Projekte in der LDS-Software erstellen.
Alternativ können Sie Projektdateien (.lpb) von einem USB-Speicher importieren. Stecken Sie dazu den USB-Speicher in das Gerät und wählen Sie die Datei in der App oder PC-Software aus.
4.2 Parameter einstellen
Stellen Sie die Gravur- oder Schneidparameter in der LDS-App oder Software ein, um das gewünschte Ergebnis zu erzielen.
4.3 Fokussieren
Fokussierung mit Dual-Rotpunkt:
Legen Sie das Material auf die Arbeitsfläche. Aktivieren Sie den Vorschau- oder Fokussiermodus, um die beiden roten Fokuspunkte sichtbar zu machen. Stellen Sie die Höhe des Ständers ein, bis sich die beiden Punkte exakt überlagern.
4.4 Vorschau
Es stehen drei Vorschau-Modi zur Verfügung: Rechteck, Umriss und Mittelpunkt. Diese helfen Ihnen, den Gravurbereich exakt zu positionieren.
4.5 Gravieren und Schneiden
Starten Sie den Vorgang nach der Vorschau durch Tippen auf „Bestätigen“.
Not-Aus
Im Notfall drücken Sie die Not-Aus-Taste, um das Gerät sofort zu stoppen.
Kurzanleitung: Erste Gravur mit USB-Speicher
1. Verbindung herstellen
Öffnen Sie die Einstellungen Ihres Mobilgeräts und verbinden Sie es mit einem Wi-Fi-Netzwerk (2,4 GHz).
Öffnen Sie die LDS-App und tippen Sie auf „+“, um das Gerät hinzuzufügen.
Wählen Sie „LP5“ und folgen Sie den Anweisungen zur Einrichtung.
Die Statusanzeige leuchtet dauerhaft blau, sobald die Verbindung erfolgreich ist.
2. Projekt vom USB-Speicher importieren
Stecken Sie den USB-Speicher in das Gerät und öffnen Sie in der LDS-App den Bereich „Benutzer“ „USB-Dateien“.
Wählen Sie die gewünschte Datei aus.
3. Parameter bestätigen
Verwenden Sie die voreingestellten Parameter und klicken Sie auf „Weiter“.
4. Fokussieren und Vorschau
Empfohlene Brennweite: 152 mm (±2 mm).
Entfernen Sie während der Vorschau den vorderen Schutzfilter und setzen Sie ihn vor dem Start wieder ein.
5. Gravieren
Tippen Sie auf „Start“, um den Gravurvorgang zu beginnen.
6. Ergebnis
Benutzerhandbuch herunterladen
LaserPecker LP5 Benutzerhandbuch
Laden Sie hier die PDF-Version des Benutzerhandbuchs für den LaserPecker LP5 in verschiedenen Sprachen herunter:
| Englisch | LP5 Benutzerhandbuch (EN) |
| Deutsch | LP5 Benutzerhandbuch (DE) |
| Spanisch | LP5 Benutzerhandbuch (ES) |
| Französisch | LP5 Benutzerhandbuch (FR) |
Technische Daten des LP5
| Produktname | LaserPecker LP5 |
| Abmessungen | Lasereinheit: 255 × 98 × 183 mm Elektrischer Ständer: 198 × 286 × 323 mm Schutzabdeckung: 167 × 231 × 160 mm |
| Gewicht | Lasereinheit: 3,36 kg Elektrischer Ständer: 2,28 kg Schutzabdeckung: 0,38 kg Gesamtgewicht: 6,02 kg |
| Laserleistung & Laserquelle | 20 W Diodenlaser (450 nm) 20 W Faserlaser (1064 nm) |
| Arbeitsbereich | 120 × 160 mm (Ellipse) 100 × 100 mm (Quadrat) 160 × 300 mm (mit Erweiterung) |
| Max. Arbeitsgeschwindigkeit | 10.000 mm/s |
| Laserpunktgröße | 0,08 × 0,10 mm (Diodenlaser) 0,06 × 0,06 mm (Faserlaser) |
| Vorschaumodi | Rechteck – Umriss – Mittelpunkt |
| Dateiformate | PC: G-code, JPG, PNG, BMP, SVG, DXF App: G-code, JPG, PNG, SVG |
| Konnektivität | USB, Wi-Fi |
| Unterstützte Betriebssysteme | iOS 9.0+, Android 7.0+, macOS 10+, Windows 10+ Kompatibel mit LightBurn |
| Stromversorgung | DC 24 V / 7,5 A AC 100–240 V / 50–60 Hz Leistung: 180 W |
| Betriebsumgebung | Temperatur: 10–35 °C Luftfeuchtigkeit: 10–95 % RH (nicht kondensierend) |
| Kühlung | Halbleiterkühlung + Luftkühlung |
| Zertifizierungen | CE, RoHS, FCC, FDA, NCC, KC, UKCA, TELEC, SRRC |
FAQs zum LaserPecker LP5
Q1. Mit welchem Zubehör ist der LP5 kompatibel?
Der LP5 unterstützt folgendes Zubehör:
- Schiebeverlängerung – zur Erweiterung des Arbeitsbereichs
- Drehvorrichtung – für zylindrische und unregelmäßige Objekte (Ø 1–145 mm)
- Luftreiniger
- Sicherheitsgehäuse
- Schneidplatte
- PowerPack Plus
Q2. Welche Lasertypen verwendet der LP5?
Der LP5 ist mit zwei Laserquellen ausgestattet:
- 20 W Diodenlaser (450 nm)
- 20 W Faserlaser (1064 nm)
Dadurch eignet sich das Gerät für eine Vielzahl von Materialien des täglichen Gebrauchs:
- Diodenlaser: Holz, dunkles Acryl, Leder, Schiefer, Glas, Keramik usw.
- Faserlaser: Metalle (z. B. Edelstahl, Aluminium, Gold, Silber) und Kunststoffe
Q3. Ist ein Kameramodul im LP5-Bundle enthalten?
Das Kameramodul ist derzeit nicht im Standard-Bundle des LP5 enthalten. Es ist Bestandteil des Sicherheitsgehäuses.
Wenn Sie die Kamerafunktion nutzen möchten, können Sie das Sicherheitsgehäuse separat erwerben.
Q4. Wie leistungsfähig ist der LP5 bei der Metallbearbeitung? Kann er Metall schneiden?
Der LP5 ermöglicht tiefe Gravuren, 3D-Graustufenprägungen und sogar das Schneiden von Metall.
- Messing: bis zu 1 mm
- Edelstahl: bis zu 1 mm
- Aluminium: bis zu 1 mm
- Titan: bis zu 1 mm
Q5. Was ist der Unterschied zwischen LP5 und LP4?
LP5
- 20 W Faserlaser + 20 W Diodenlaser
- Max. Geschwindigkeit: 10.000 mm/s
- Gravurfläche: 120 × 160 mm / 160 × 300 mm (mit Erweiterung)
- Höhere Präzision, stärkere Leistung, geeignet für Metallbearbeitung
LP4
- 450 nm Diodenlaser + 1064 nm Infrarotlaser
- Max. Geschwindigkeit: 4.000 mm/s
- Gravurfläche: 160 × 120 mm / 160 × 300 mm (mit Erweiterung)
Q6. Welche Software unterstützt der LP5?
Der LP5 ist kompatibel mit:
- LaserPecker Design Space (LDS) App
- LaserPecker Design Space (PC-Software)
- LightBurn
