In diesem Leitfaden erhalten Sie eine Schritt-für-Schritt-Anleitung zur Verwendung der Rotationserweiterung (Rotary Extension) mit Ihrem LaserPecker LP5.
#1 Einführung in die Rotationserweiterung

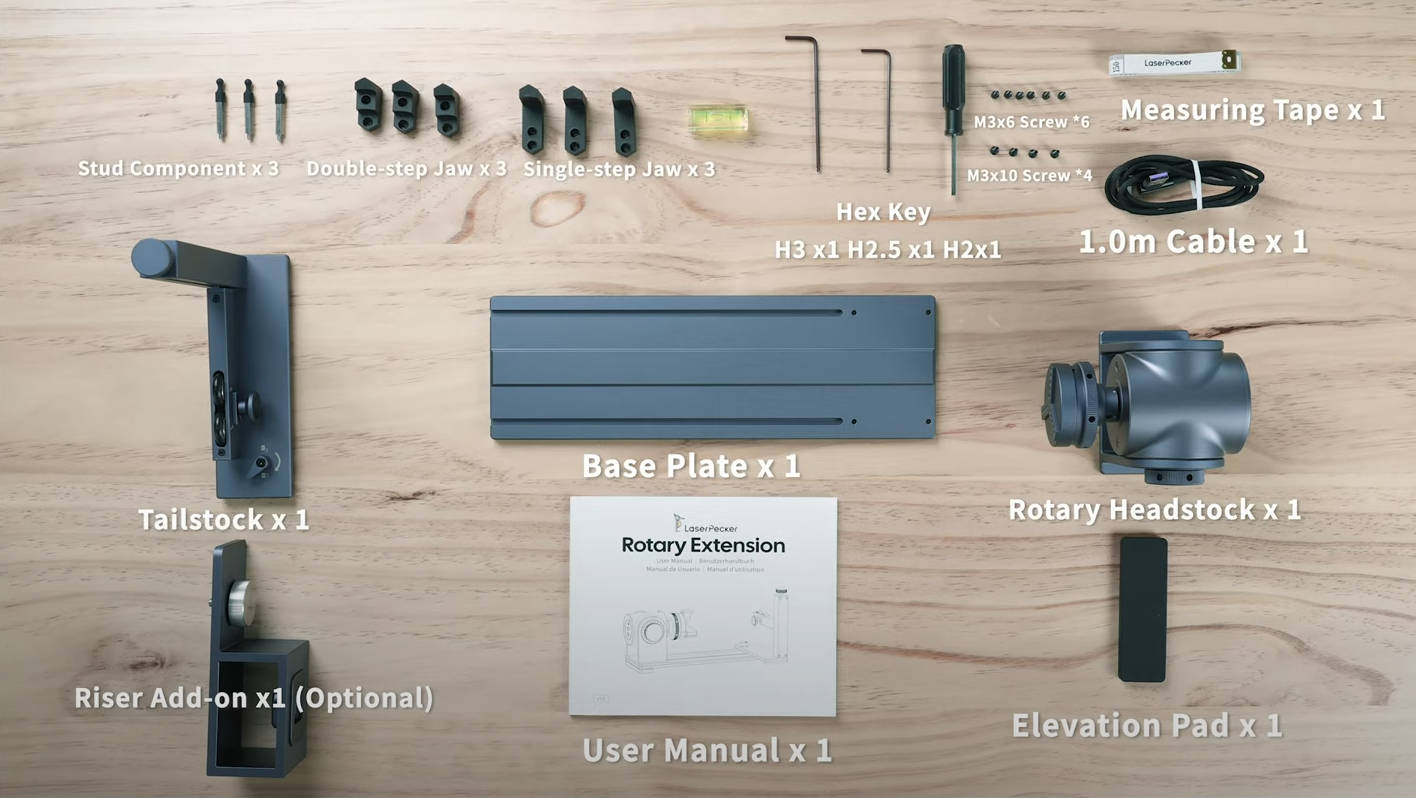

Lieferumfang
Überprüfen Sie, ob alle Komponenten der Rotationserweiterung vollständig vorhanden sind. Sollte etwas fehlen, wenden Sie sich bitte über das Ticketformular an unseren Kundenservice.
Montage
Detaillierte Montageschritte finden Sie im Benutzerhandbuch der Rotationserweiterung, in unserem YouTube-Tutorial oder in dieser Schritt-für-Schritt-Anleitung.

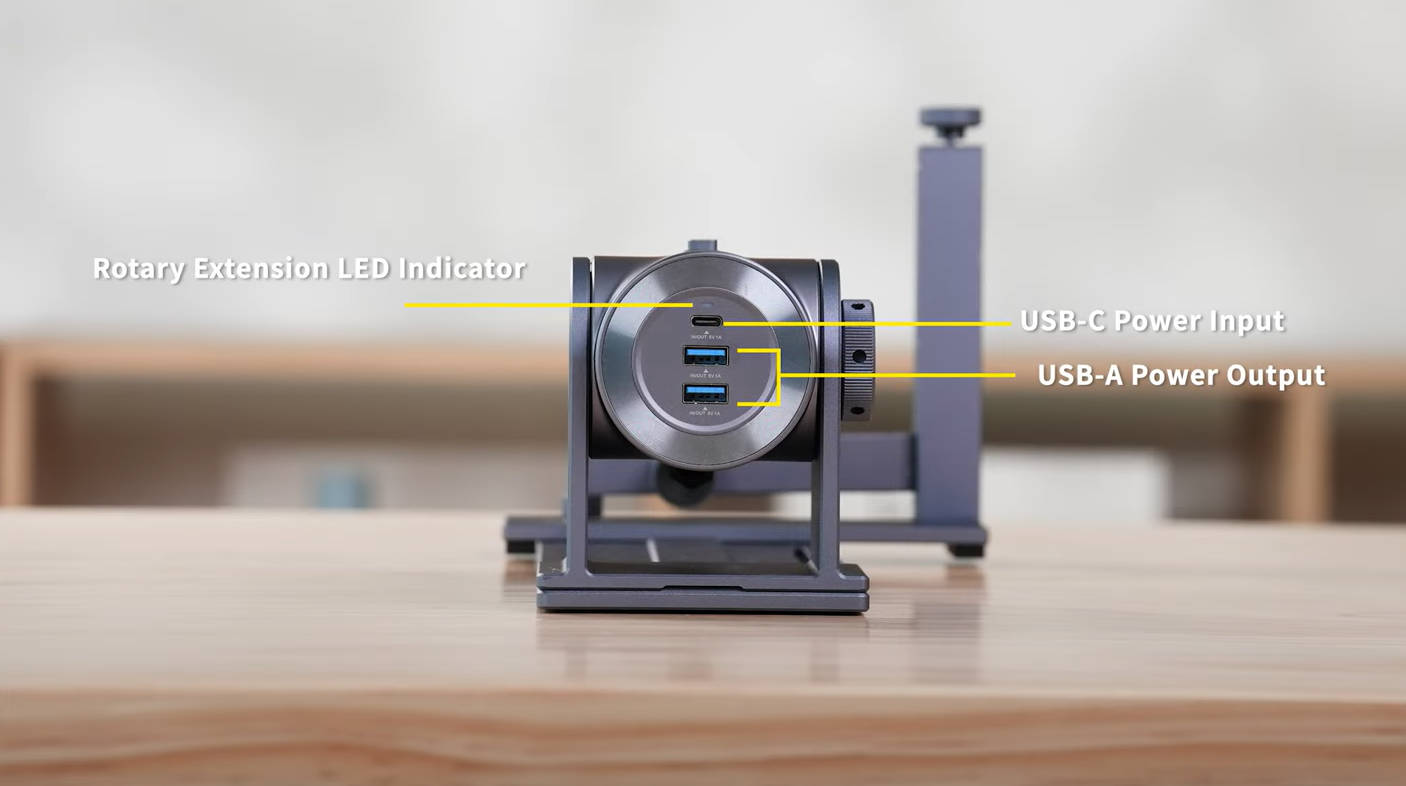

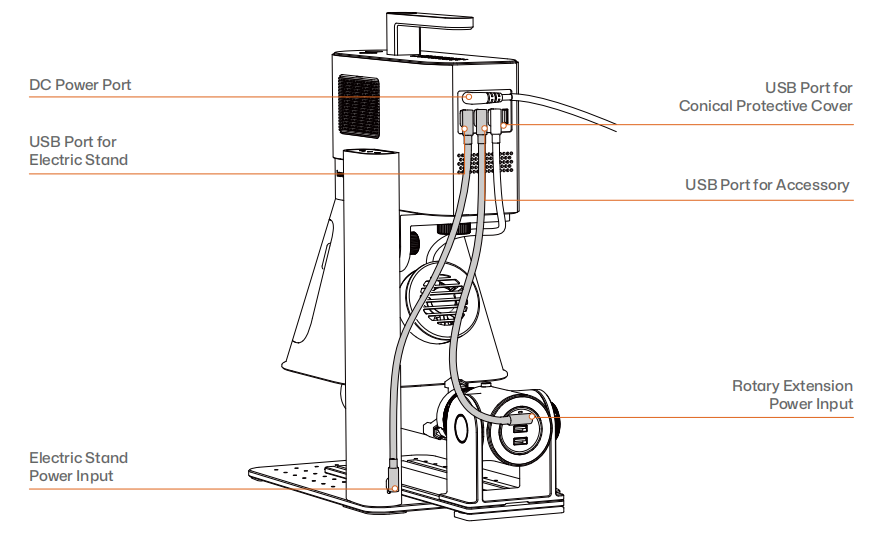

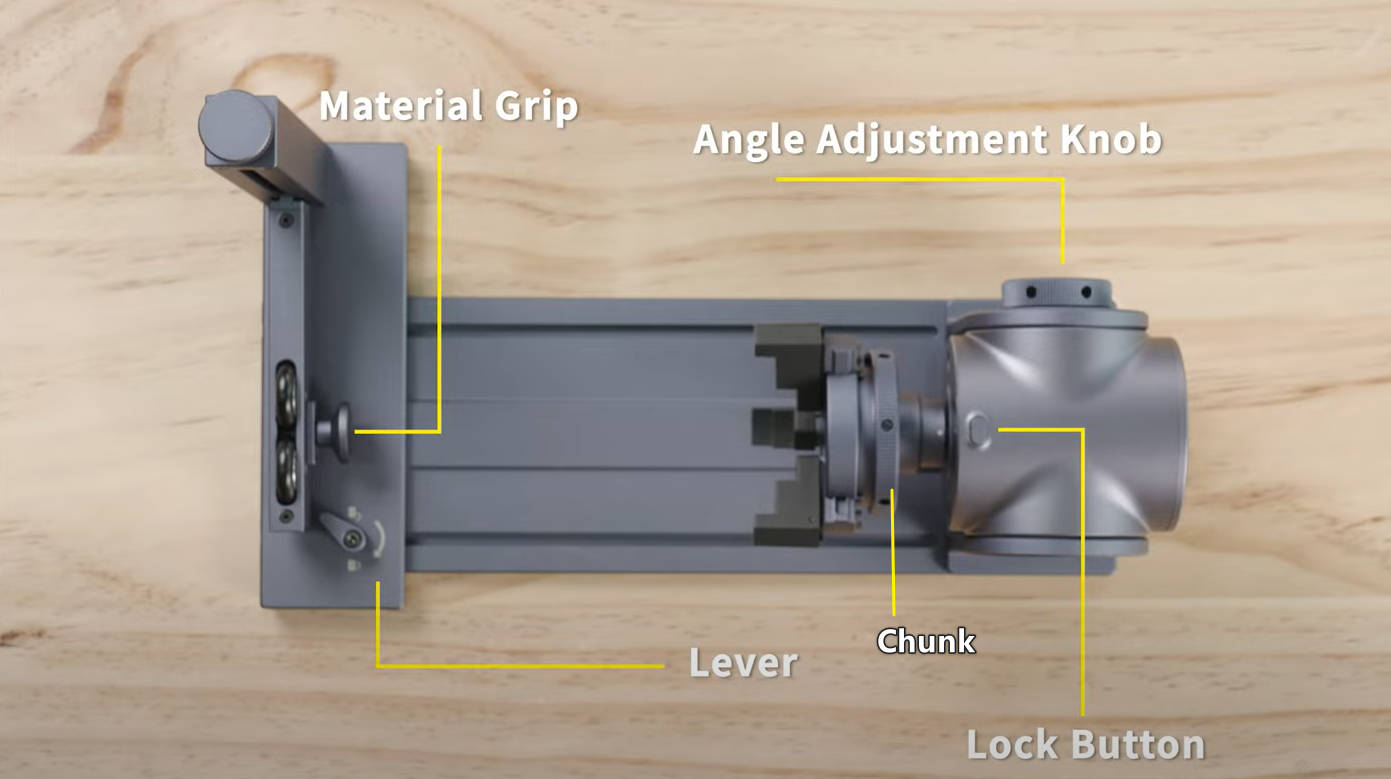

Anschlüsse, Tasten und Drehregler
Nachfolgend sehen Sie alle Anschlüsse und Bedienelemente der Rotationserweiterung, die Sie für den Betrieb benötigen.

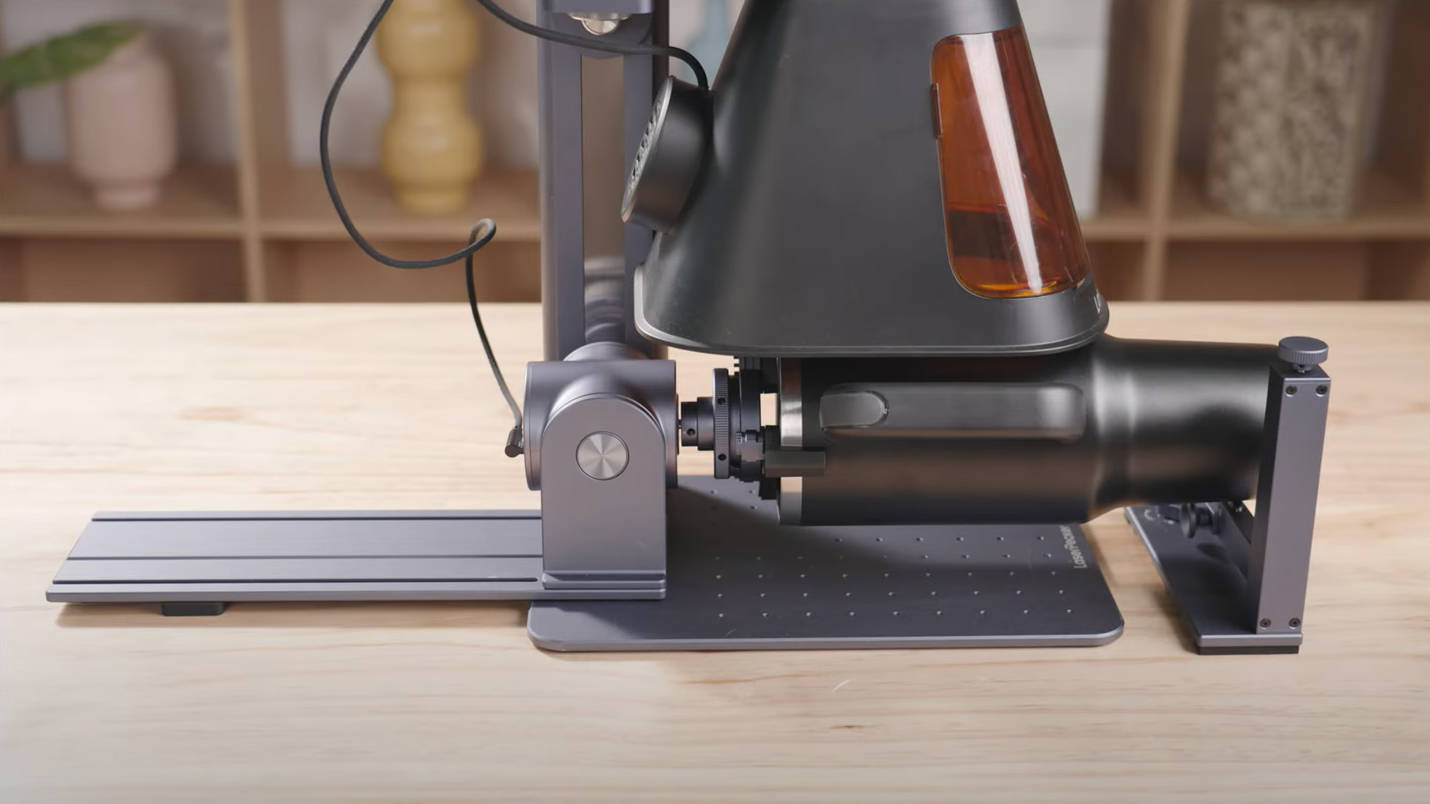

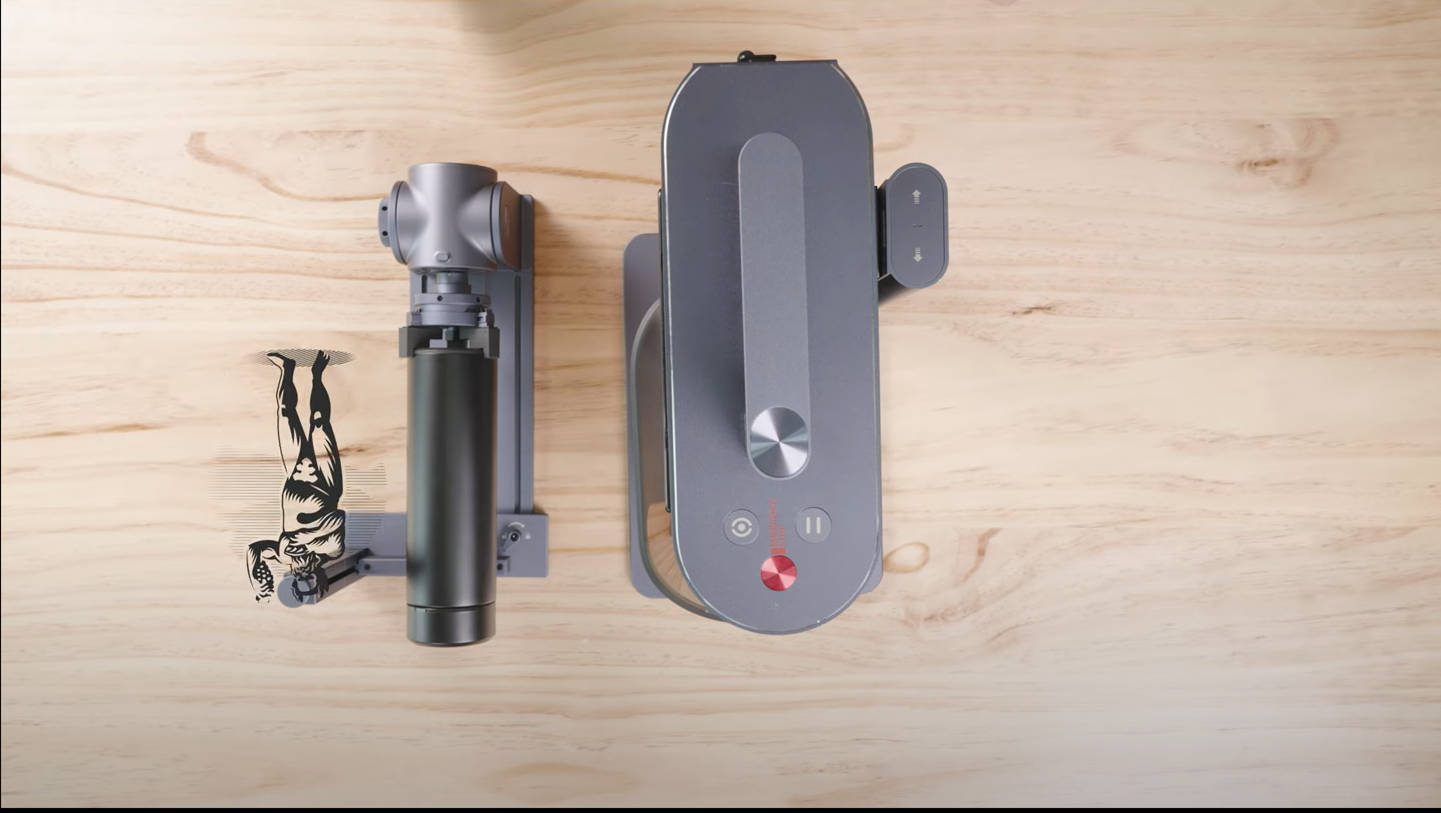

Positionierung
Stellen Sie sicher, dass die Rotationserweiterung und der LP5 korrekt positioniert und ordnungsgemäß miteinander verbunden sind.

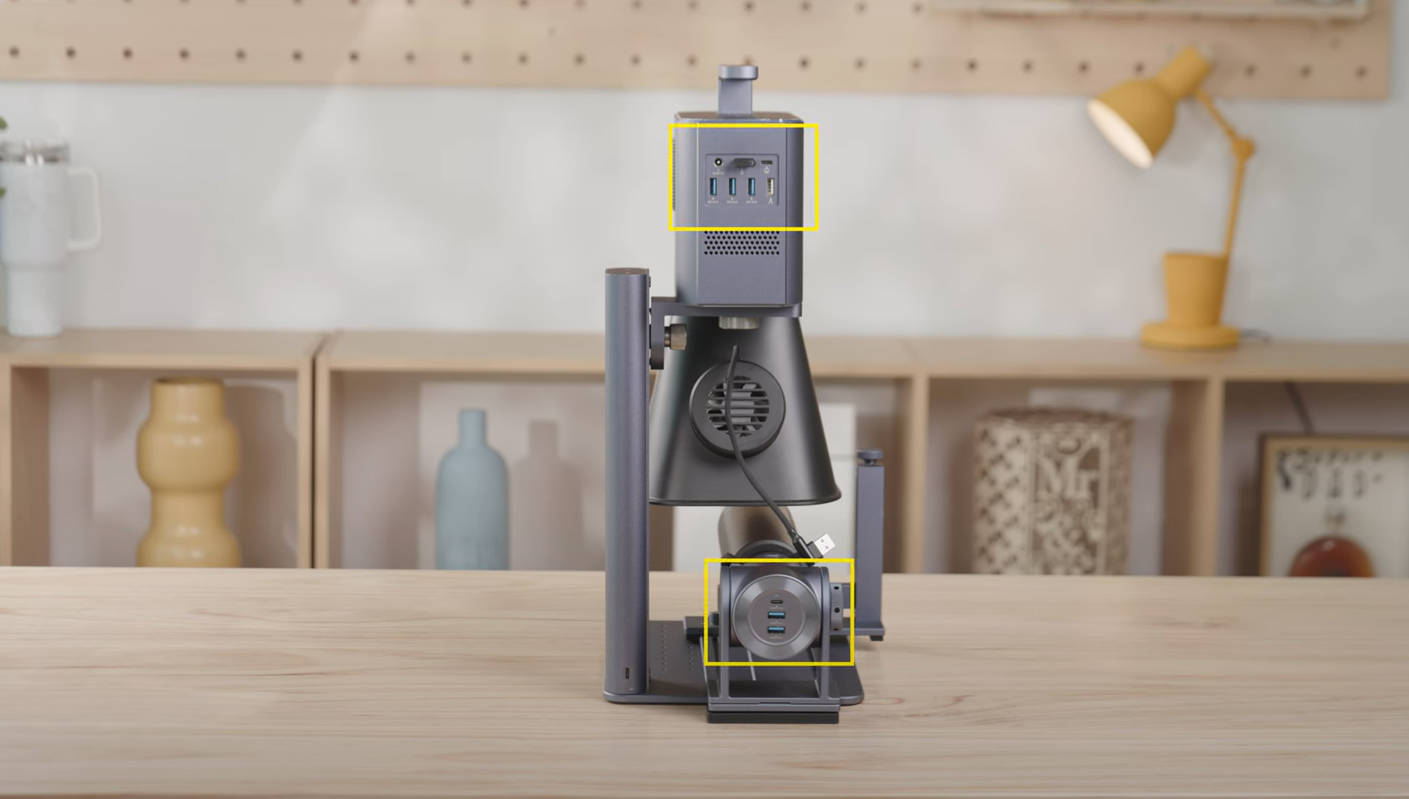

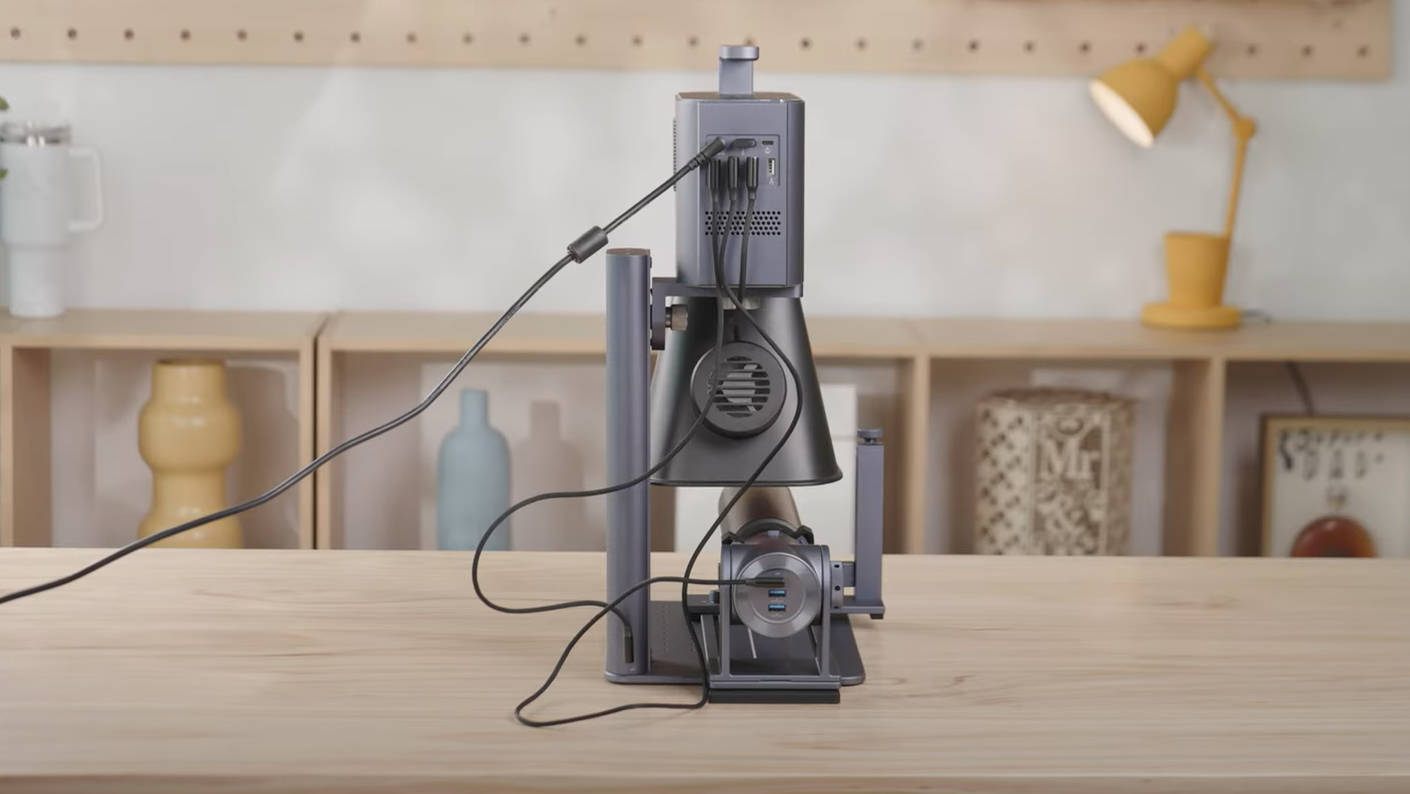

Kabelverbindung
Verwenden Sie das mitgelieferte Kabel, um die Rotationserweiterung korrekt mit dem LP5 zu verbinden.
#2 Erste Gravur mit LP5 und Rotationserweiterung starten
In diesem Abschnitt zeigen wir Ihnen Schritt für Schritt, wie Sie Ihre erste Gravur mit dem LP5 und der Rotationserweiterung durchführen.
Schritt 1: Design importieren

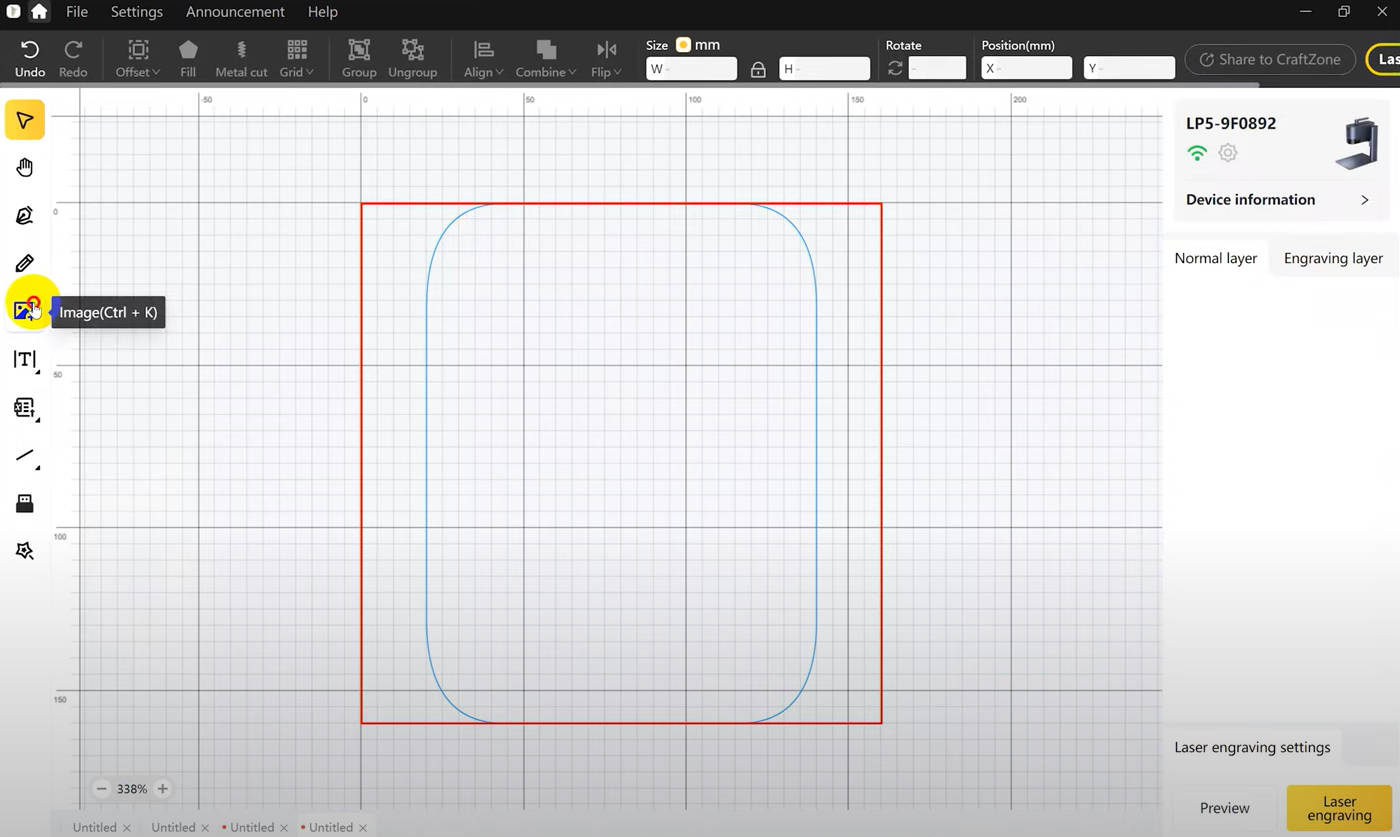

Bereiten Sie Ihr Design vor und importieren Sie es in den LaserPecker Design Space (LDS).

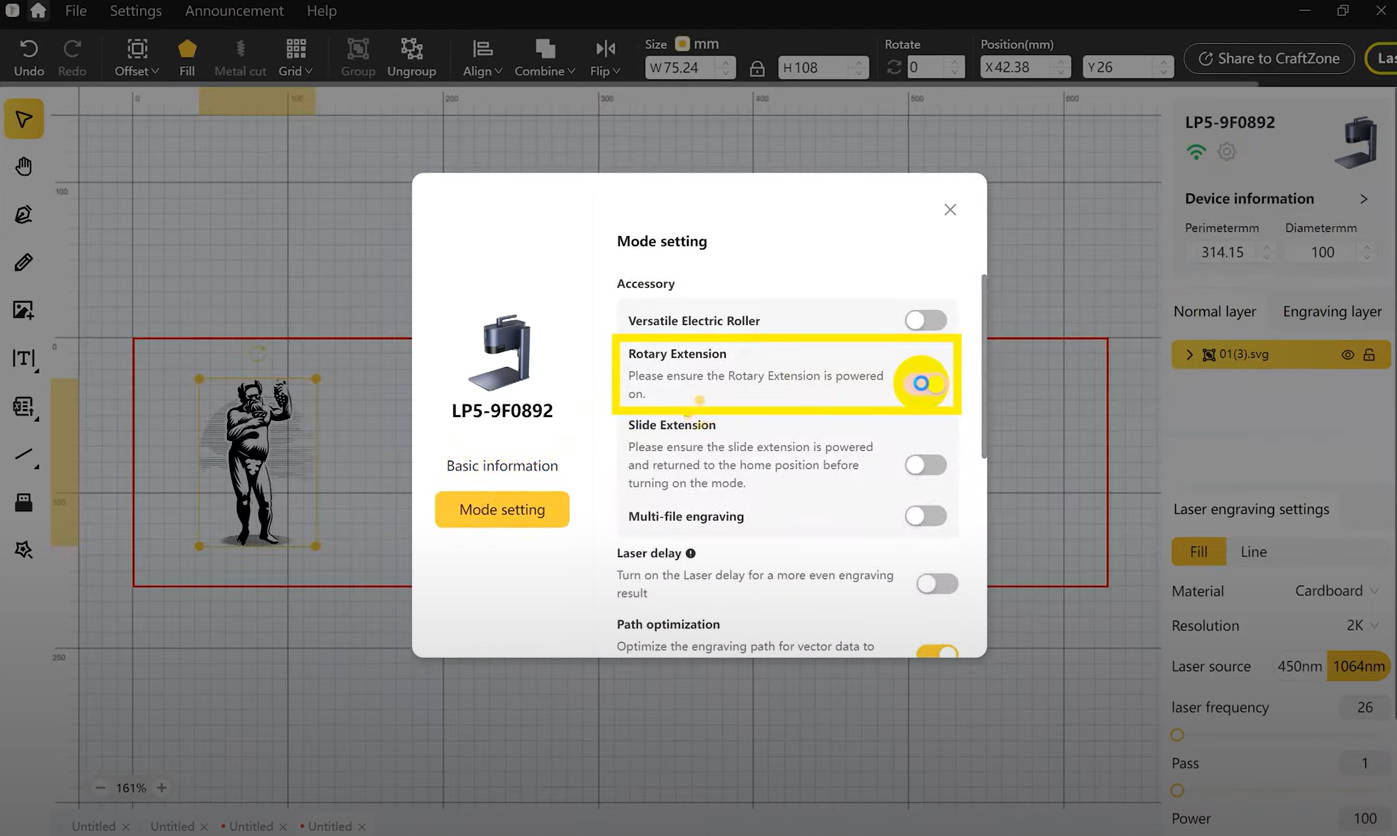

Schritt 2: Rotationserweiterung aktivieren
Öffnen Sie die Seite „Modus-Einstellungen“ und aktivieren Sie die Option „Rotationserweiterung“.
Schließen Sie die Rotationserweiterung zunächst an die Stromversorgung an und öffnen Sie anschließend LDS, um die Funktion zu aktivieren. Andernfalls funktioniert sie nicht ordnungsgemäß.

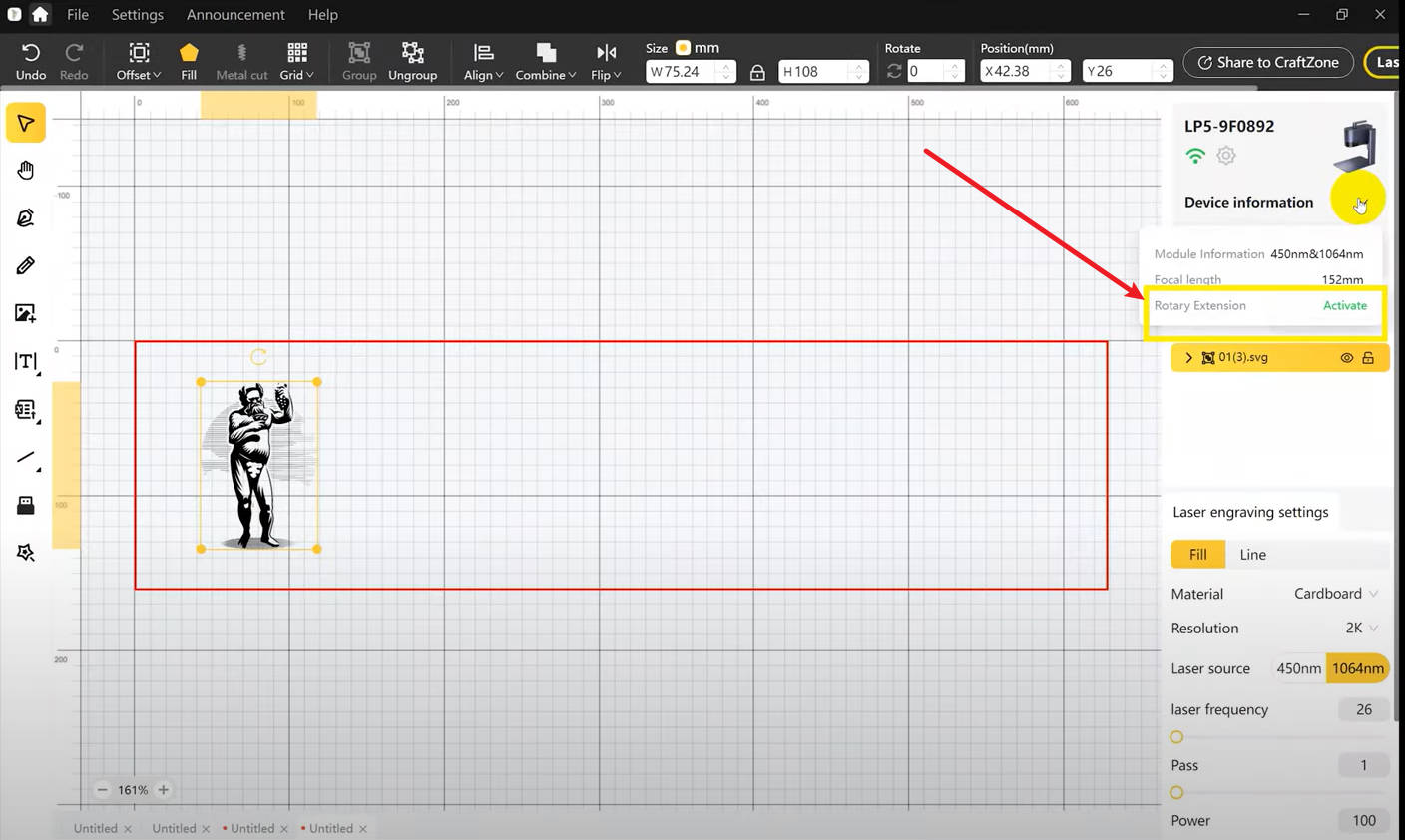

Überprüfen Sie unter „Geräteinformationen“ in LDS, ob die Aktivierung erfolgreich war.

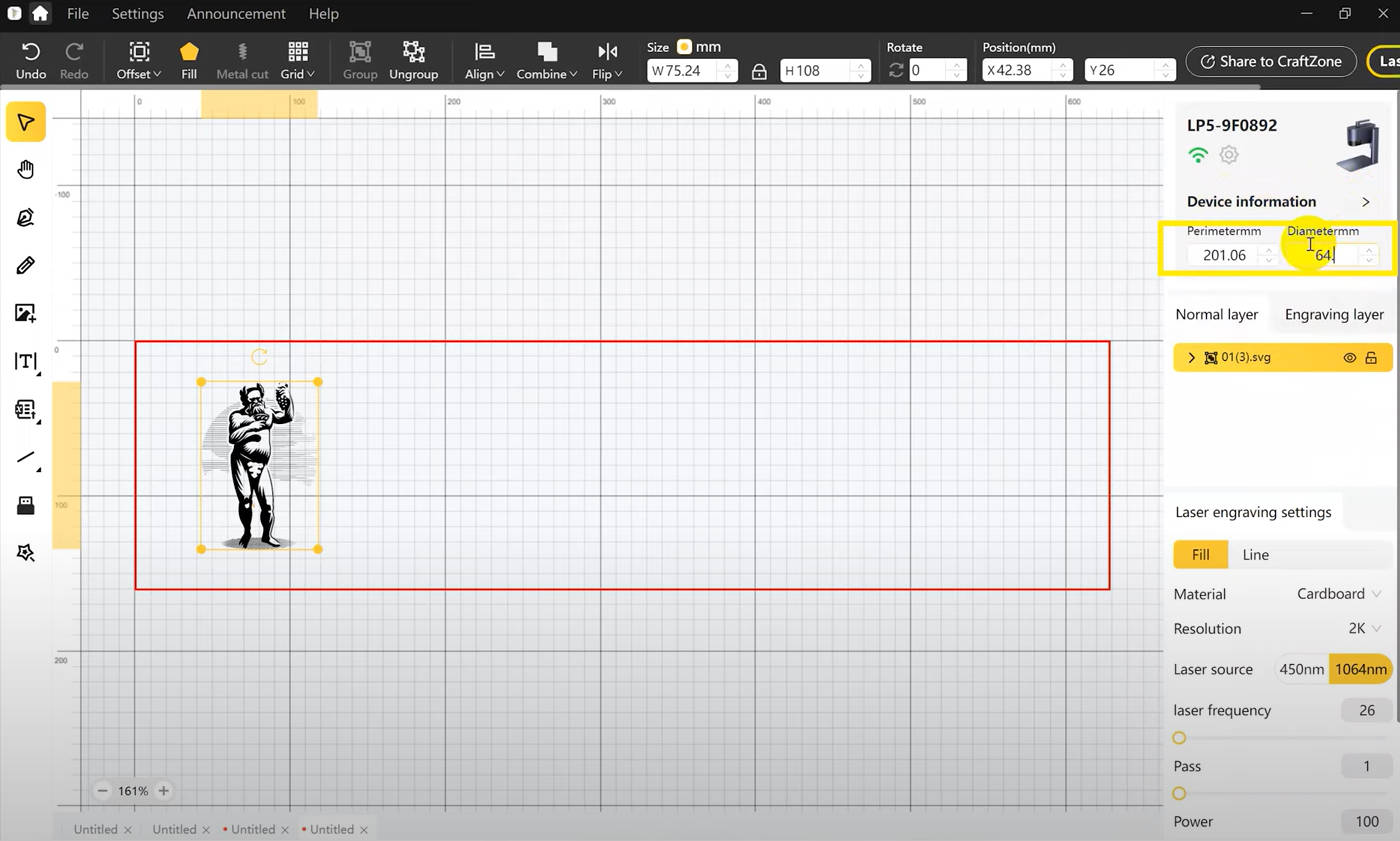

Schritt 3: Durchmesser messen und eingeben

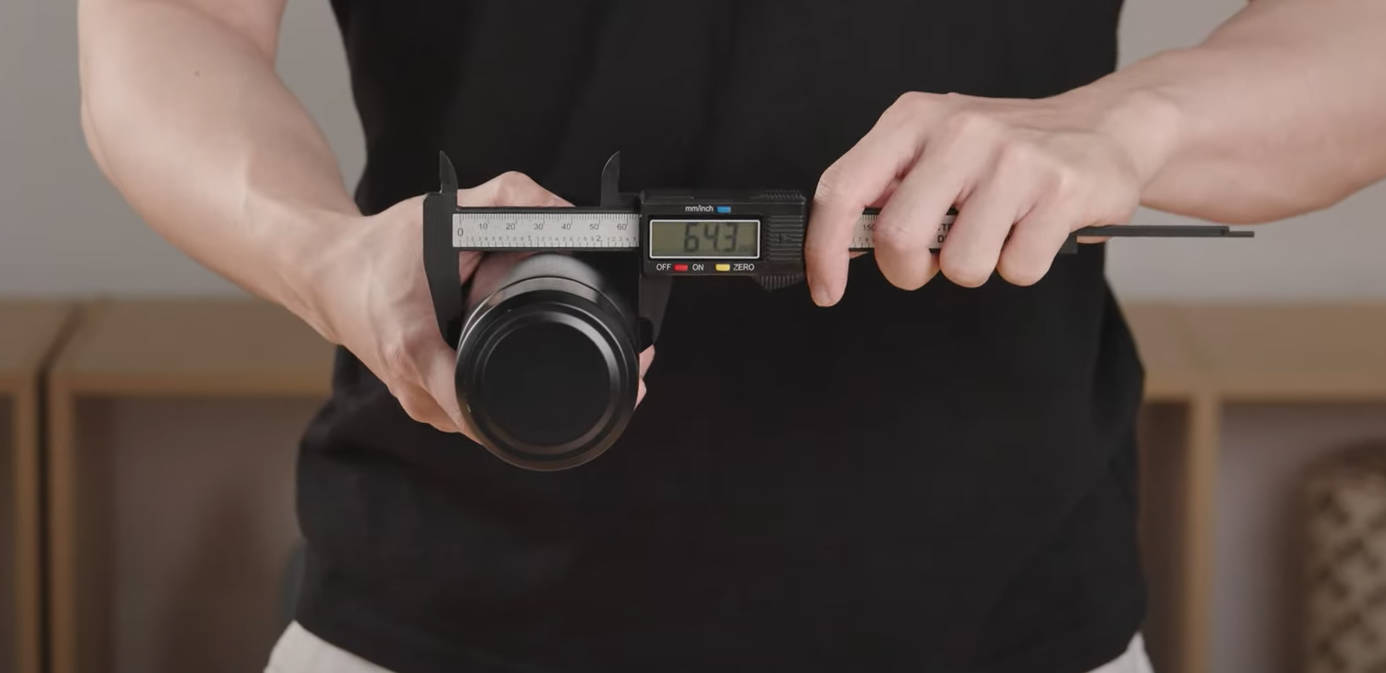

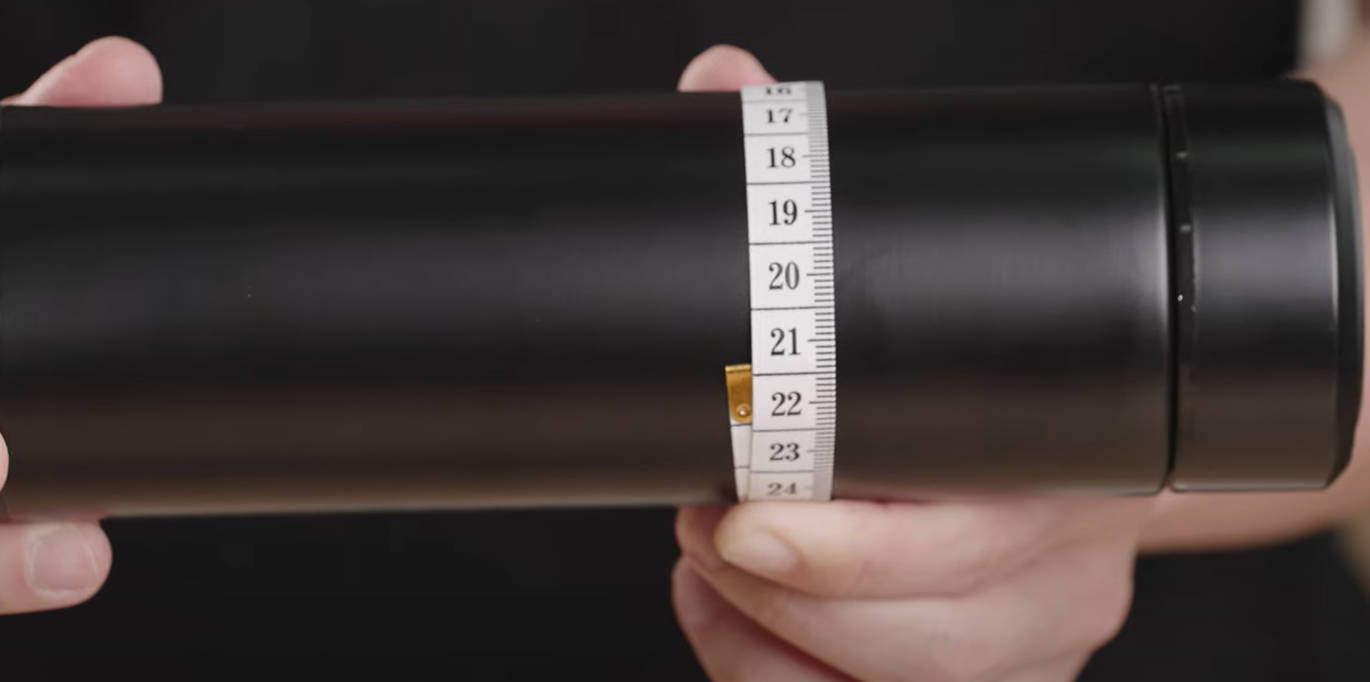

Messen Sie den Durchmesser des Objekts mit einem Messschieber oder einem Maßband.
Geben Sie anschließend den gemessenen Durchmesser in den Einstellungen der Rotationserweiterung ein.
Schritt 4: Design anpassen
Passen Sie in diesem Schritt die Position und Ausrichtung Ihres Designs an das Objekt an. Orientieren Sie sich dabei an der folgenden Abbildung.

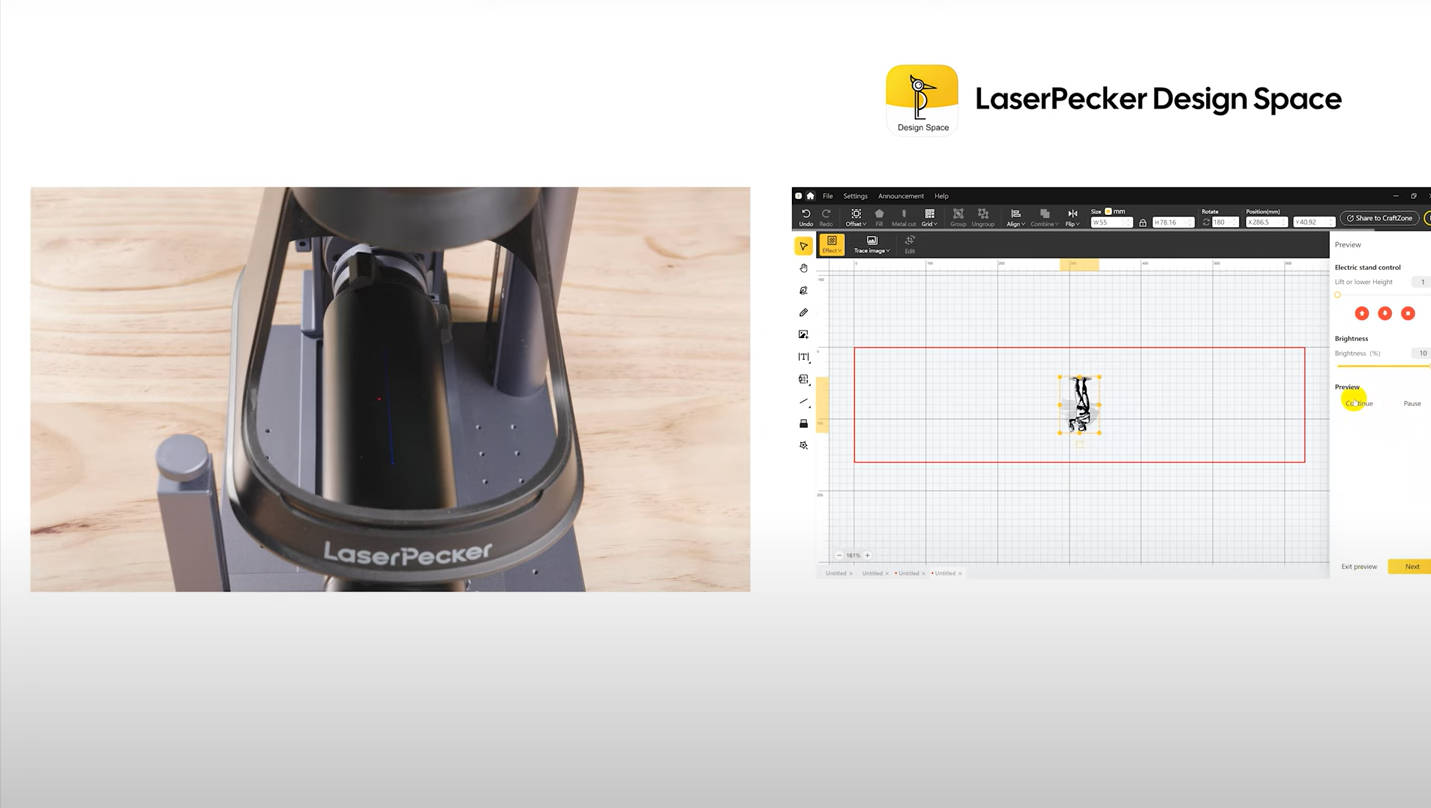

Schritt 5: Vorschau
Klicken Sie auf „Fortfahren“, um die Rotationserweiterung zu drehen und den Gravurbereich in der Vorschau zu überprüfen.

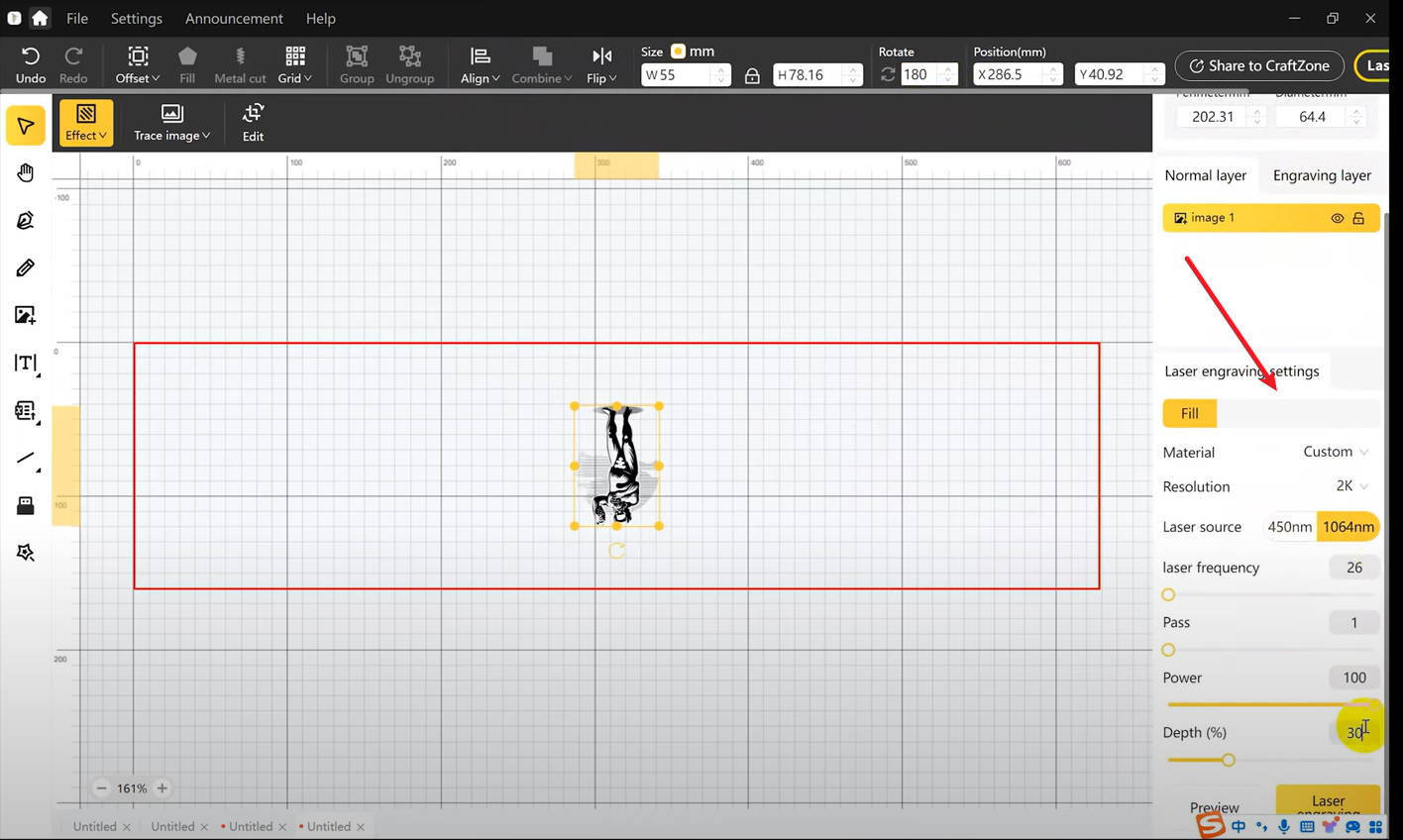

Schritt 6: Gravur starten
Stellen Sie die gewünschten Gravurparameter ein und starten Sie anschließend den Gravurvorgang.

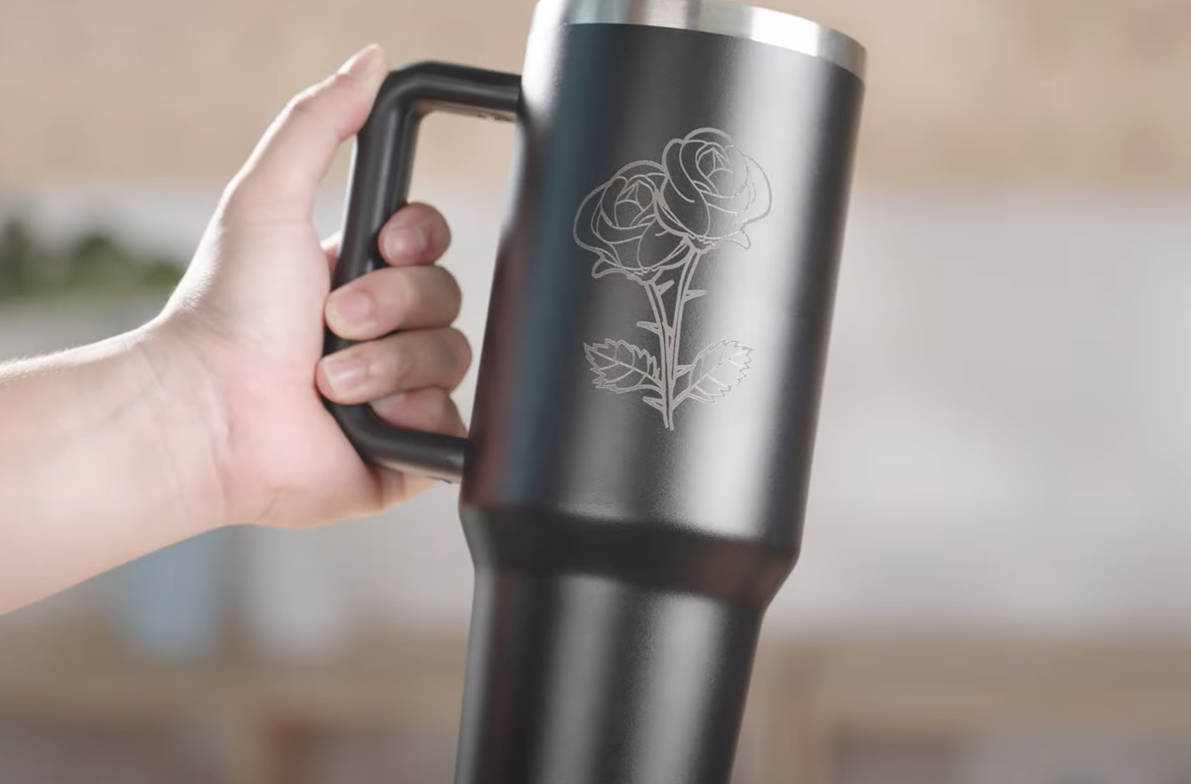

Tipp: Spiegelgravur
Bei Objekten mit Griff (z. B. Tassen) empfiehlt sich die Verwendung der Spiegelgravur, um bessere Ergebnisse zu erzielen.
