Das LX2 ist mit einer Kamera im oberen Gehäusedeckel ausgestattet, um die Verarbeitung komfortabler zu gestalten. Diese Kamera ermöglicht Ihnen:
- Die Vorschau des Verarbeitungsbereichs
- Die Unterstützung bei der Materialausrichtung
- Die präzise Positionierung Ihres Designs auf dem Material
Vorsichtsmaßnahmen vor der Verwendung der Kamera
(1) Stellen Sie sicher, dass der Verarbeitungsbereich ausreichend beleuchtet ist. Schlechte Lichtverhältnisse können zu Aufnahmen mit geringer Qualität führen.
(2) Verwenden Sie eine Hintergrundfarbe, die sich deutlich vom Material abhebt, um die Erkennung durch die Kamera zu verbessern.
(3) Vermeiden Sie stark reflektierende Materialien, da diese die Erkennung des Verarbeitungsbereichs durch die Kamera beeinträchtigen können.
(4) Lassen Sie mindestens 2 mm Abstand zwischen den einzelnen Materialstücken, damit die Kamera diese besser unterscheiden kann.
Schritt-für-Schritt-Anleitung
1. Material und Grundplatte vorbereiten

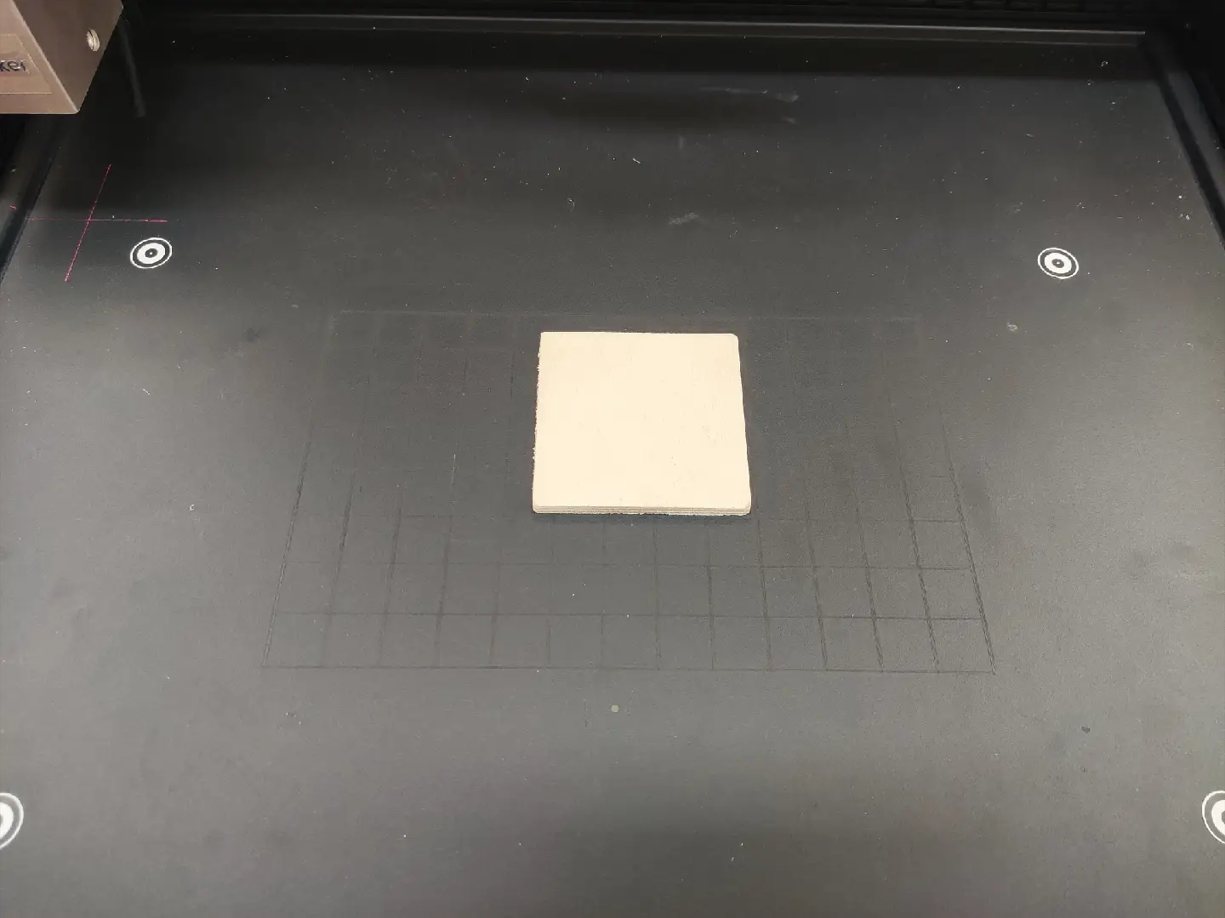

- Platzieren Sie das Material auf der Grundplatte.
- Stellen Sie sicher, dass die Grundplatte sauber ist und alle vier Kalibrierungspunkte frei sichtbar sowie nicht verschmutzt sind.
2. Gerät verbinden und Hintergrund aktualisieren
- Verbinden Sie das LaserPecker LX2. Stellen Sie sicher, dass die obere und vordere Abdeckung ordnungsgemäß geschlossen sind.

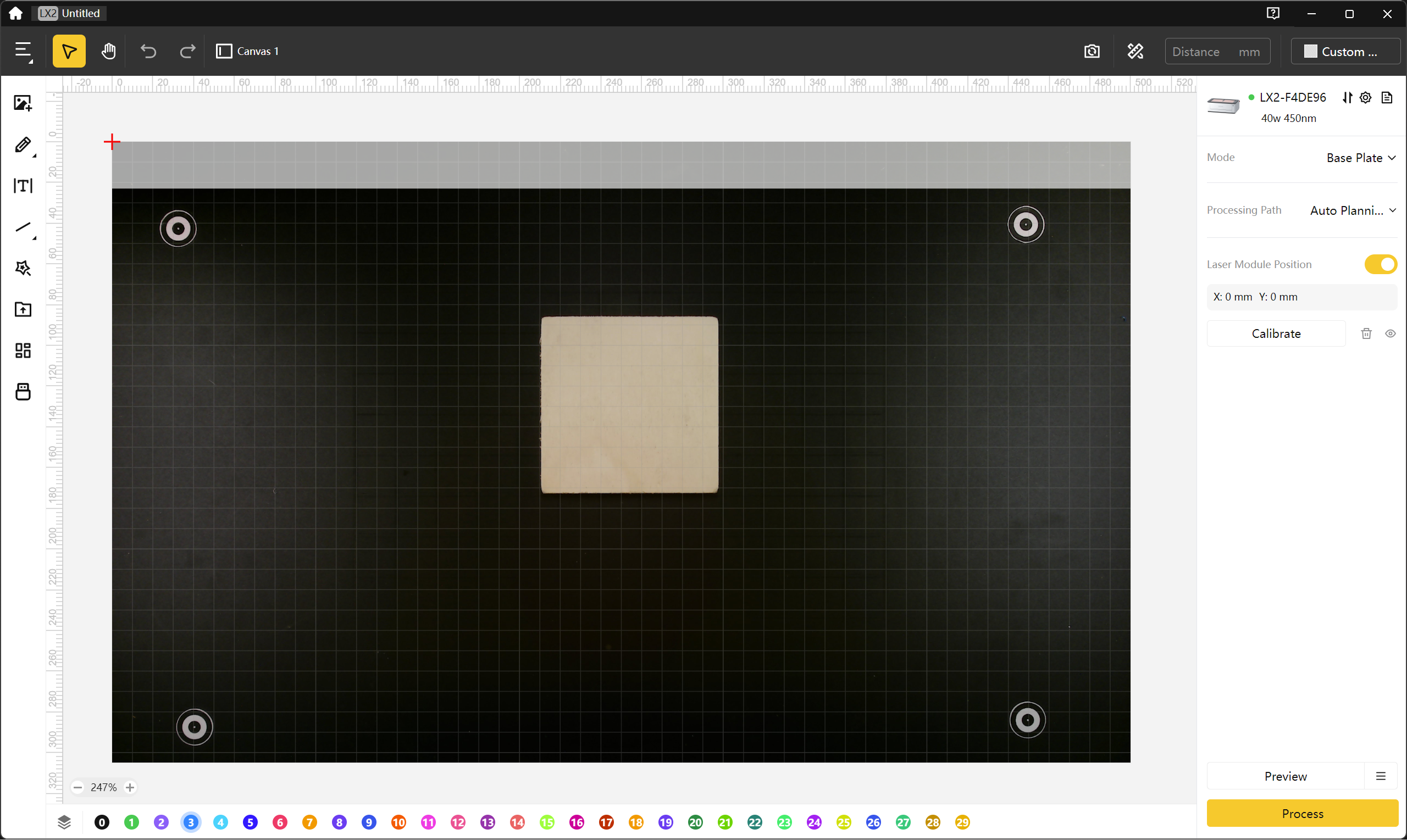

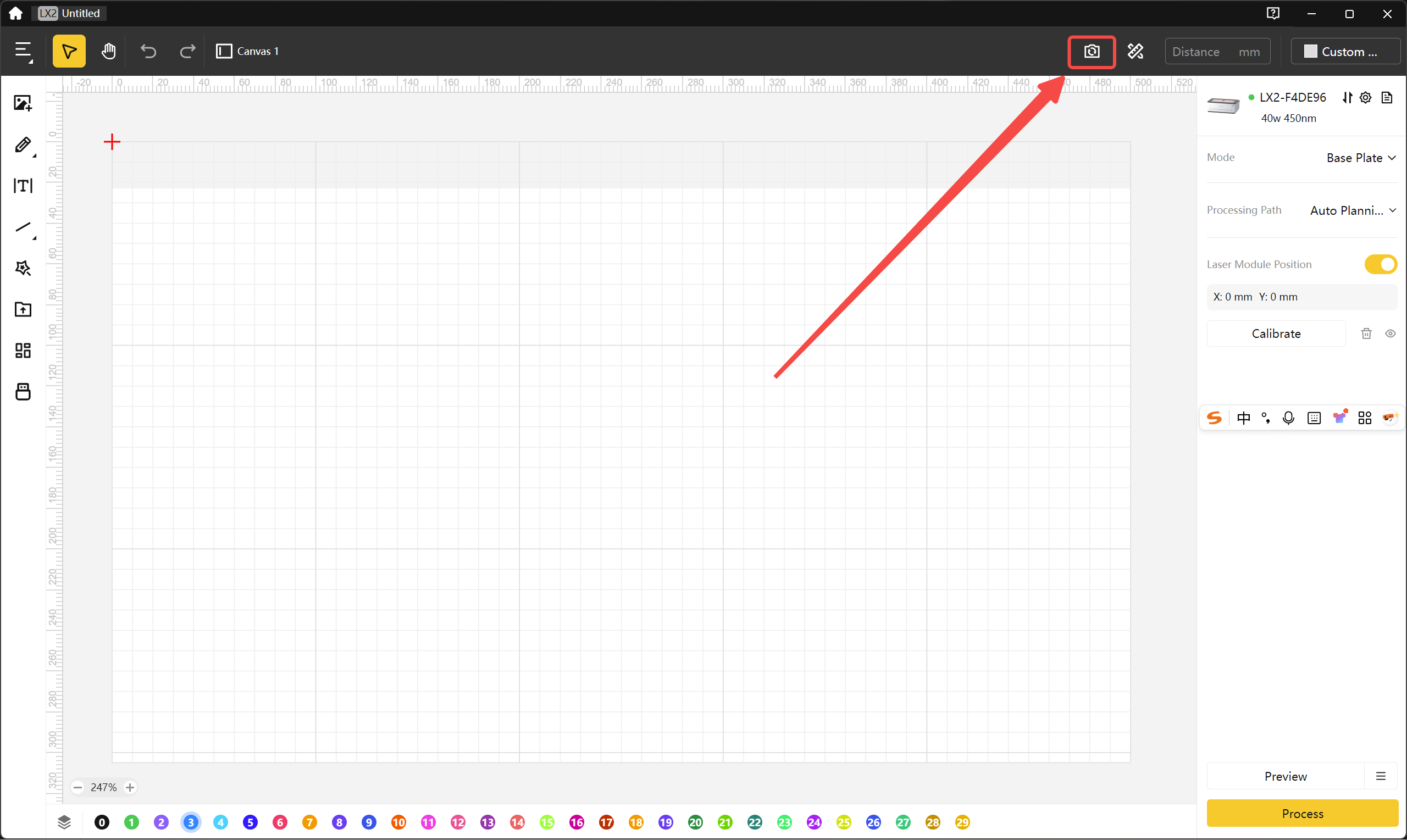

- Klicken Sie auf das Kamerasymbol in der oberen rechten Ecke der Software, um den Hintergrund zu aktualisieren.
Entfernen Sie vor der Hintergrundaktualisierung die Schutzfolie der Kamera.
3. Design importieren und ausrichten
- Importieren Sie nach der Hintergrundaktualisierung Ihre Designdatei.

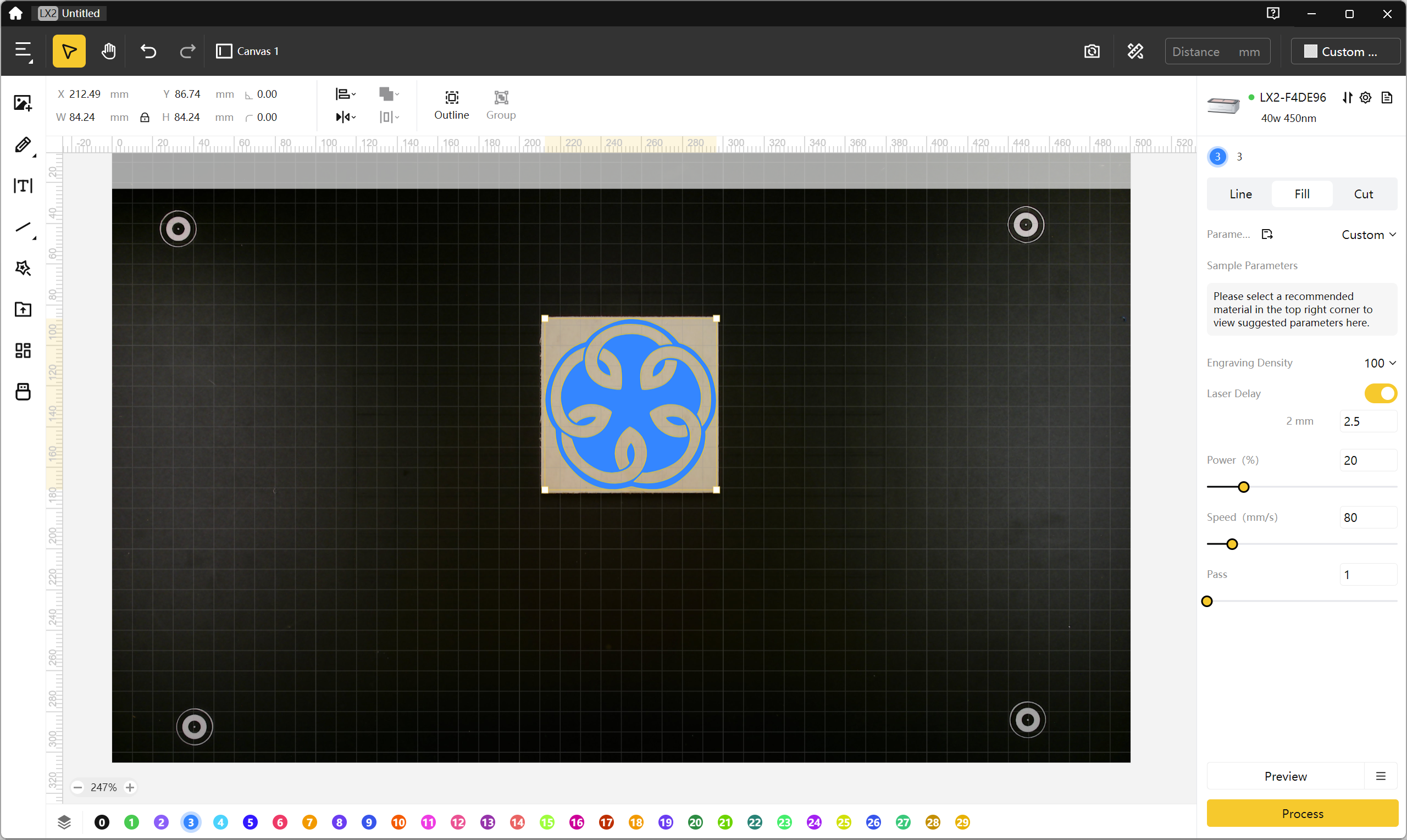

- Passen Sie Größe und Ausrichtung des Designs an das im Hintergrund angezeigte Material an.

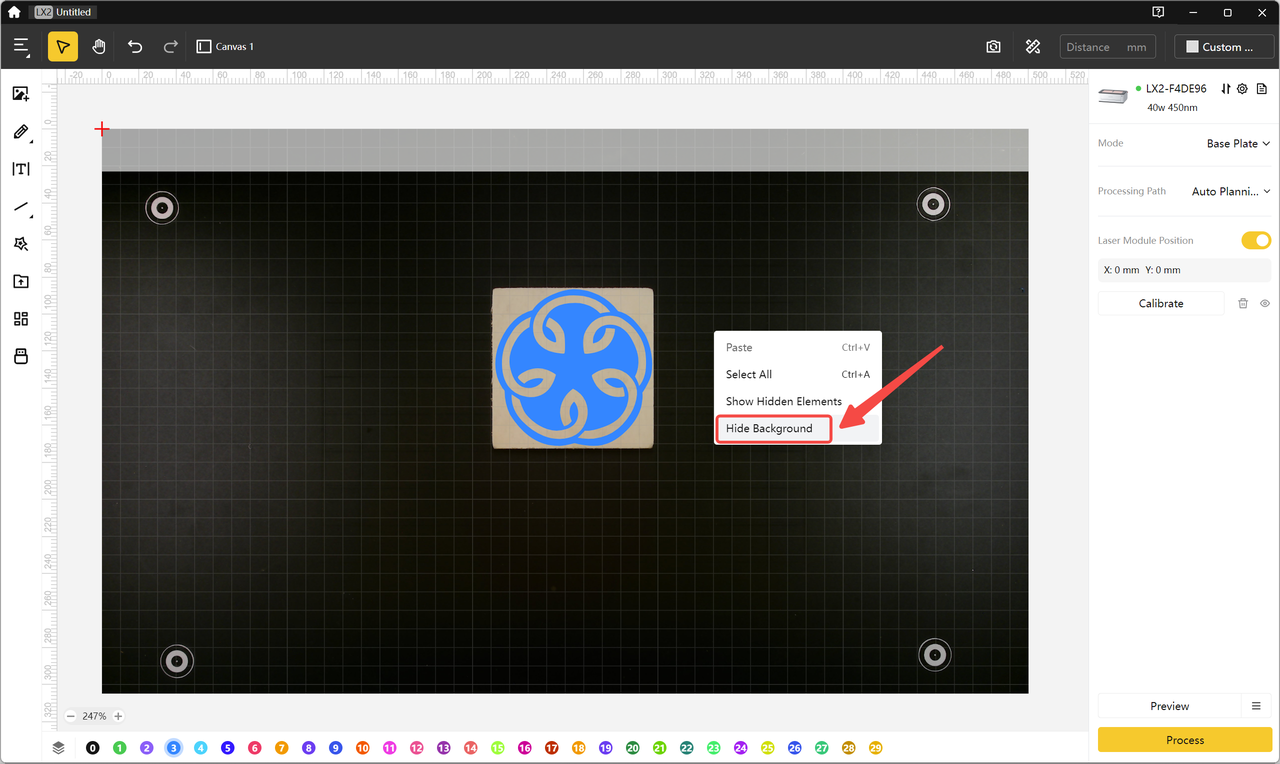

- Klicken Sie bei Bedarf mit der rechten Maustaste, um den Hintergrund auszublenden.
4. Standardvorgang abschließen
- Messen Sie den Fokusabstand.
- Stellen Sie die Gravurparameter ein.
- Zeigen Sie eine Vorschau des Verarbeitungsbereichs an.
- Starten Sie die Verarbeitung.
Tipps
(1) Es wird empfohlen, die Kamerapositionierungsfunktion nur bei installierter Grundplatte zu verwenden.
(2) Bei Verwendung einer Sockelerhöhung kann die Genauigkeit der Kamerapositionierung möglicherweise nicht gewährleistet werden.
(3) Verwenden Sie bei der Verarbeitung mit der Rotationserweiterung oder der Förderbandzuführung die Methode zur Kalibrierung des Roten Kreuzes, um eine präzise Positionierung sicherzustellen.
