Wenn du bei der Kalibrierung mit dem roten Fadenkreuz eine Abweichung zwischen dem markierten Bearbeitungsbereich und der tatsächlichen Bearbeitungsposition feststellst, befolge die folgenden Schritte, um das rote Fadenkreuz zu kalibrieren.
Wenn der Abstandssensor und die Kamera noch nicht kalibriert wurden, solltest du das zuerst machen. Wenn du diese Reihenfolge einhältst, bekommst du die stabilsten und genauesten Ergebnisse mit den Funktionen des LX2:
Abstandssensor → Kamera → Rotes Fadenkreuz.
1. Materialien vorbereiten

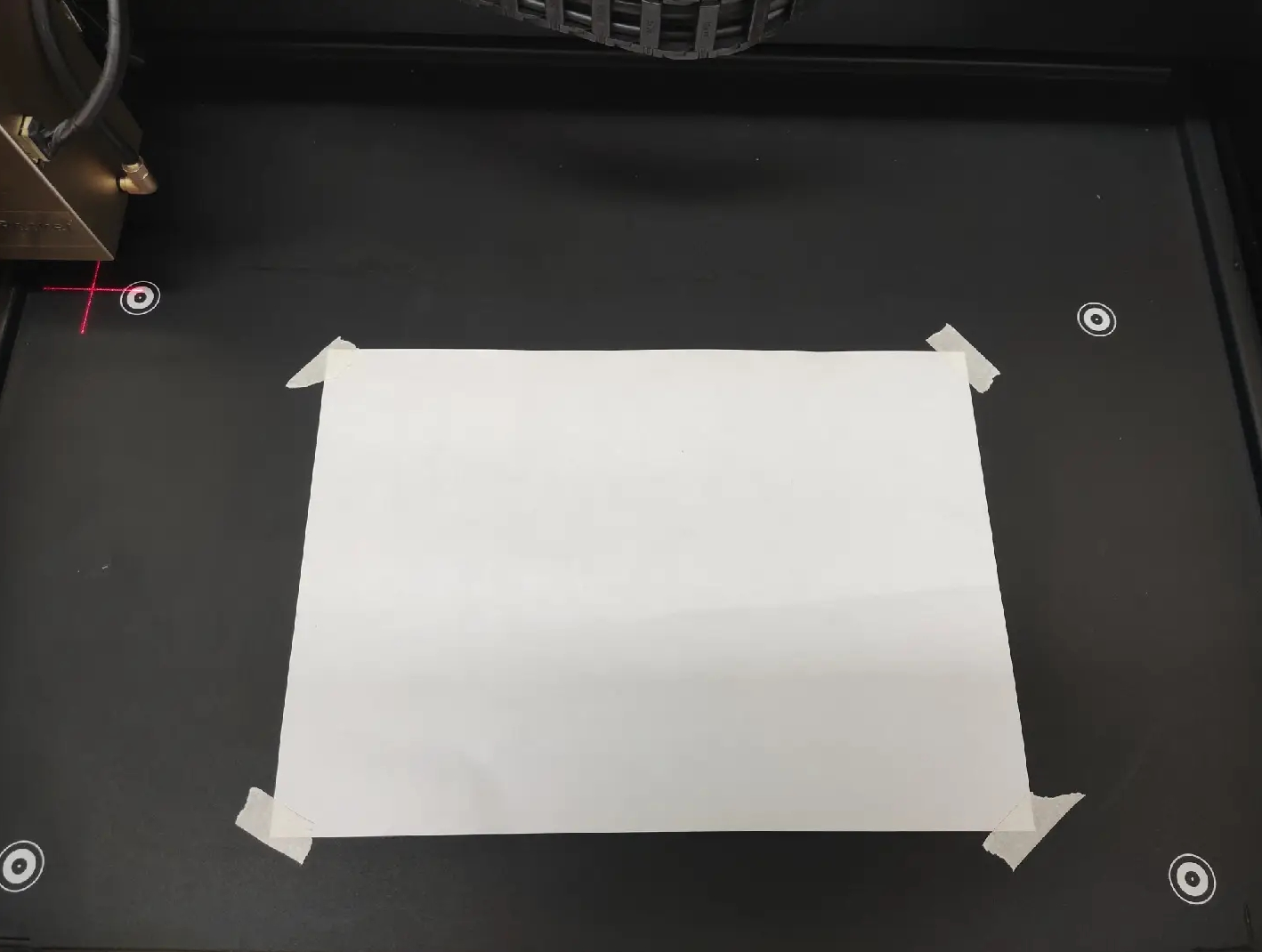

(1) Leg das zu bearbeitende Material in die Mitte der Grundplatte und stelle sicher, dass es gut fixiert ist (z.B. mit Magneten) und flach aufliegt. Du kannst Papier, Holz oder jedes andere Material nehmen, das einen starken Kontrast zum Gravureffekt hat.
2. Aktiviere die Funktion Roten Fadenkreuz kalilbrieren

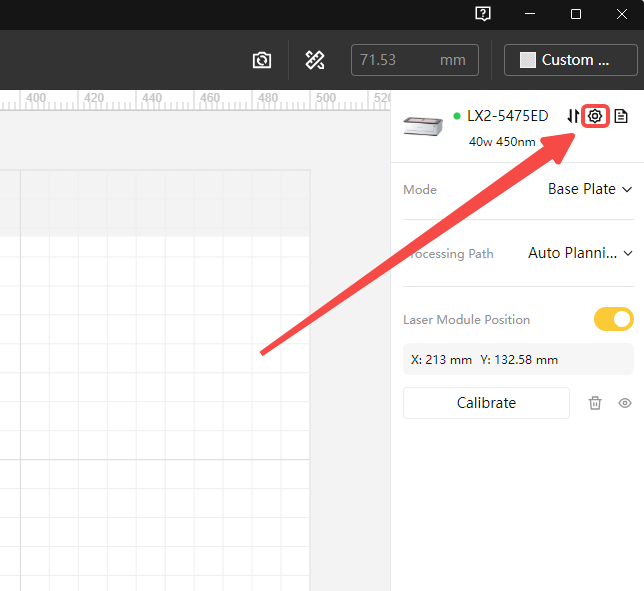

(1) Klicke auf das Zahnradsymbol oben rechts, um die Geräteeinstellungen zu öffnen.

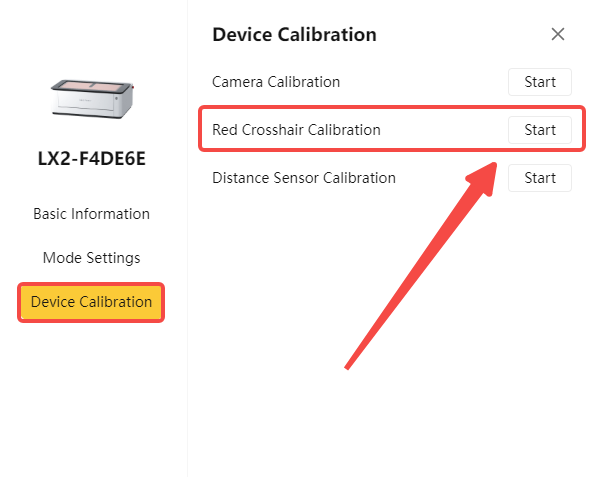

(2) Öffne den Abschnitt Gerätekalibrierung, suche die Funktion rotes Fadenkreuz kalibrieren und klicke auf Start, um die Kalibrierung zu starten.

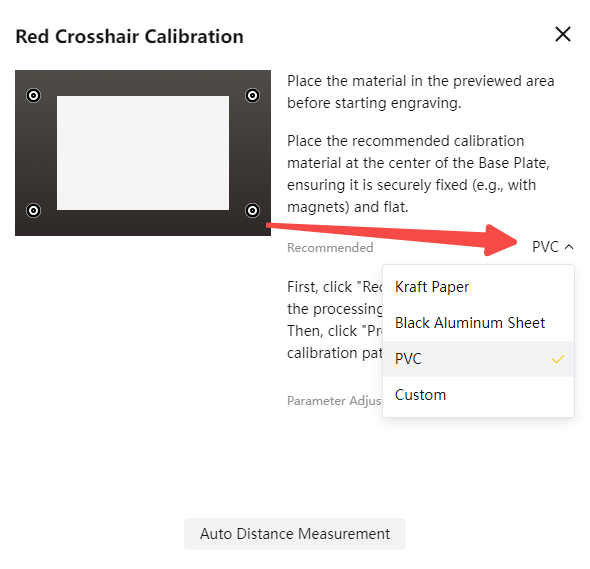

(3) Öffne die Liste der empfohlenen Materialien, um zu überprüfen, ob es passende Gravurparameter gibt.

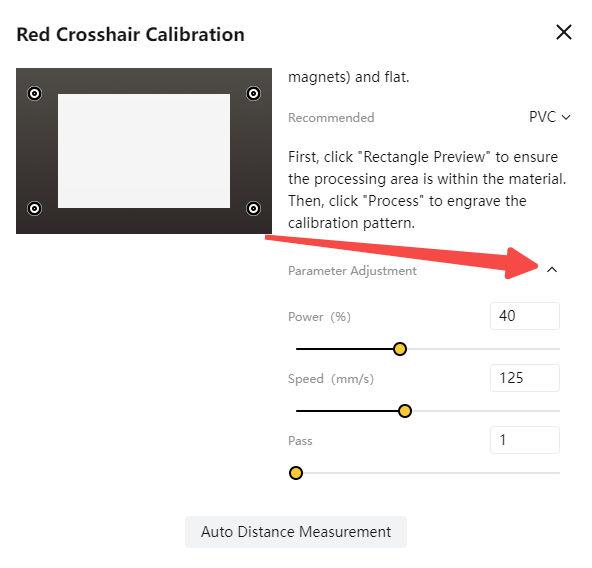

Sind keine Gravurparameter vorhanden, kannst du die Einstellungen manuell anpassen, um bessere Gravurergebnisse zu erzielen.

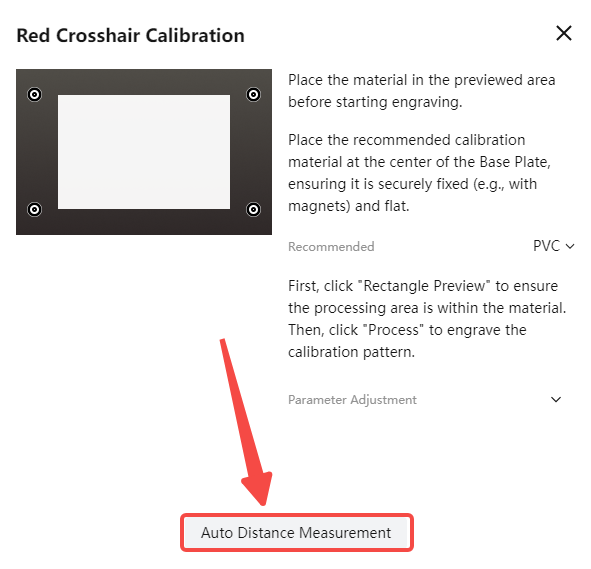

(4) Klicke auf die Schaltfläche Automatische Entfernungsmessung und warte, bis das Gerät die Entfernungsmessung abgeschlossen hat.

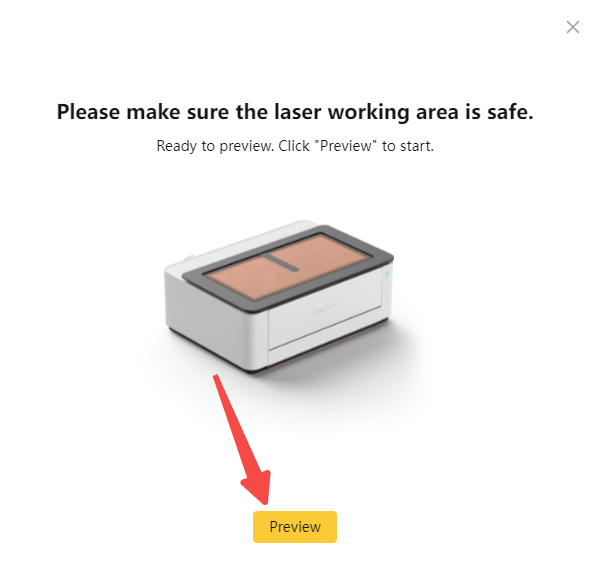

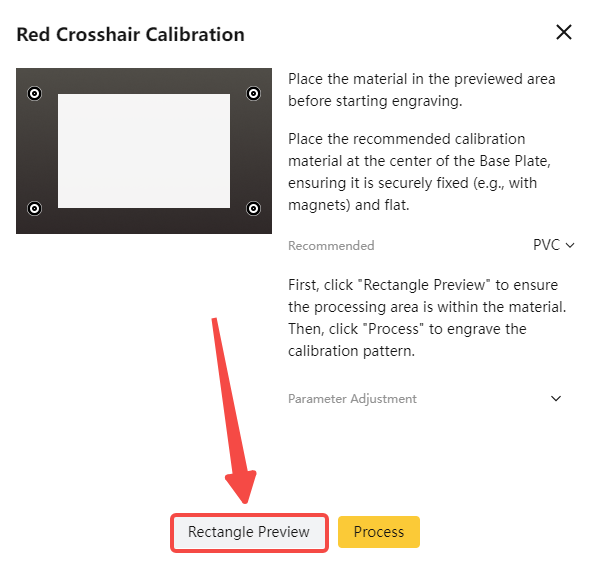

(5) Klicke rechts auf rechteckige Vorschau und dann im Popup Fenster auf Vorschau. Vergewissere dich, dass der Bearbeitungsbereich innerhalb des Materialbereichs liegt. Wenn die rechteckige Vorschau über die Materialgrenzen hinausgeht, klicke auf Vorschau beenden, passe die Materialposition an und zeige die Vorschau erneut an.

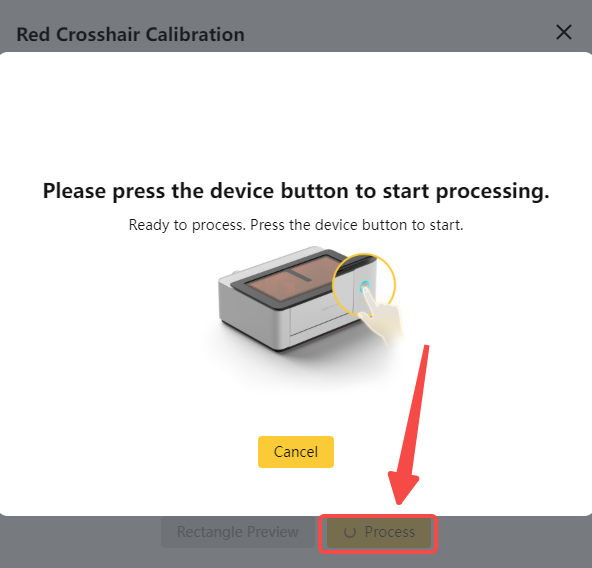

(6) Klicke auf „Verarbeiten“ und betätige den Schalter, um den Vorgang zu starten. Warte, bis die Maschine das Kalibrierungsmuster auf das Material graviert hat.

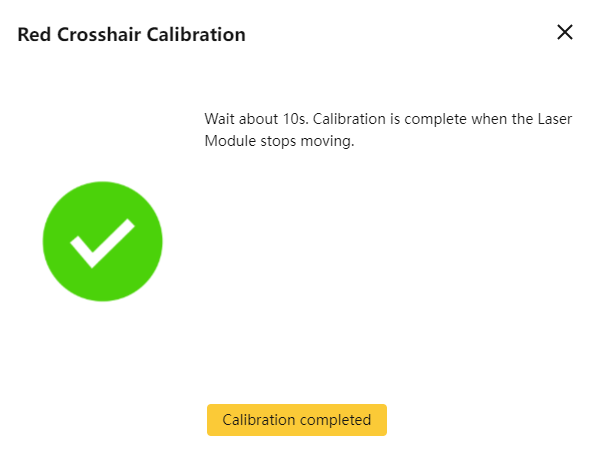

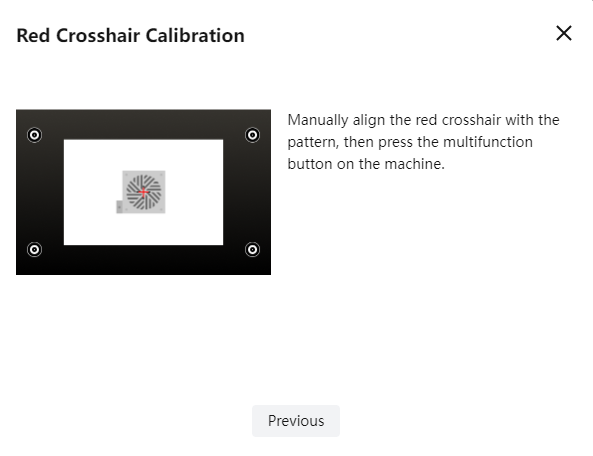

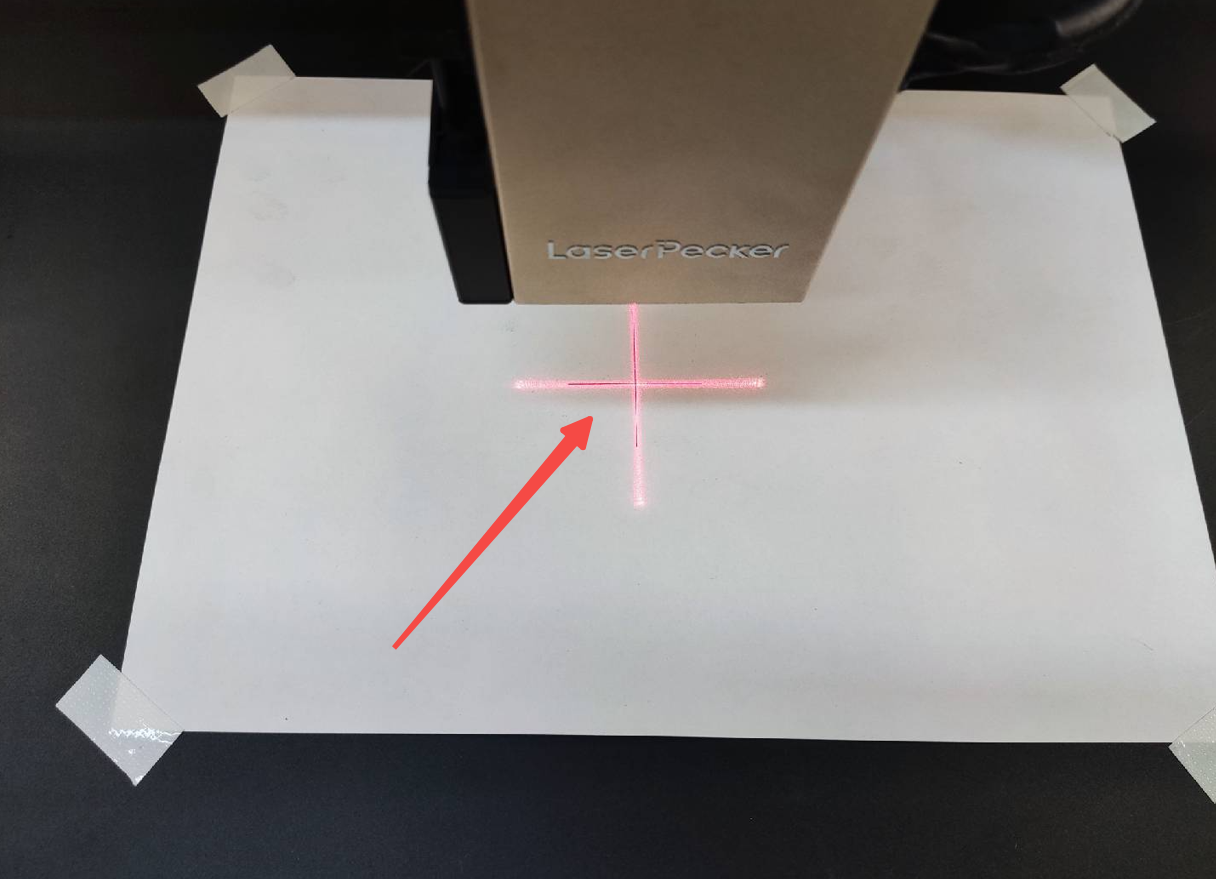

(7) Bewege das Lasermodul manuell, bis das rote Fadenkreuz mit dem Muster übereinstimmt, und drücke anschließend den Schalter an der Maschine. Die Kalibrierung des roten Fadenkreuzes ist jetzt abgeschlossen.
