Dieses Tutorial zeigt Ihnen, wie Sie die Materialtest-Array funktion von LaserPecker Design Space unter Android nutzen können.
*Erfahren Sie mehr darüber, wie Sie die Materialtest-Array-Funktion von LaserPecker Design Space auf iOS & PC nutzen können.
Einführung in diese Funktion
Die Funktion „Materialtest-Array“ von LDS erzeugt auf effiziente Weise einen automatischen Test auf der Grundlage Ihres Entwurfs. Dadurch wird die Einstellung der Materialparameter schneller und effizienter. Durch die Verwendung dieser Funktion wird das intuitive Verständnis des Benutzers für die unterschiedlichen Auswirkungen auf verschiedene Projekte erhöht.

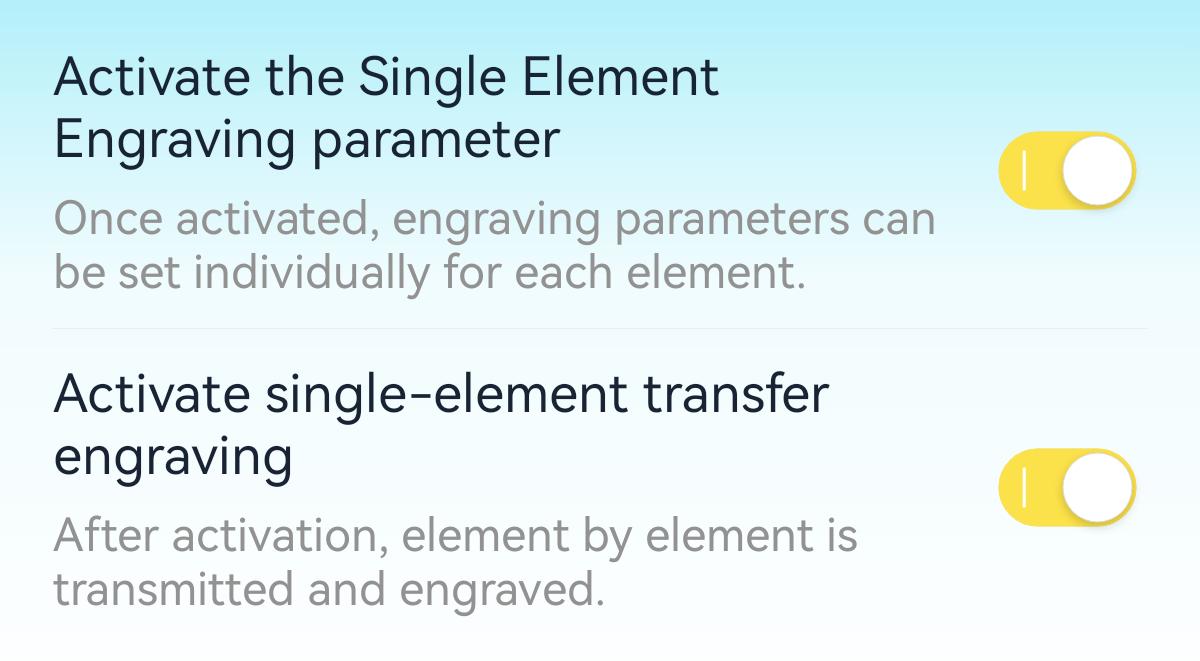

Gehen Sie wie folgt vor, um die Materialtest-Array-Funktion zu verwenden: Verbinden Sie die Maschine Maschineneinstellungen Experimentell Aktivieren Sie „Einzelelement-Gravurparameter“ und „Einzelelement-Transfergravur“
1. Diese Funktion ist nur in LaserPecker Design Space V5.3.7 oder höher verfügbar.
2. Die Parameterkonfiguration der Elemente im Array kann nach der Erstellung des Arrays nicht mehr individuell geändert werden.

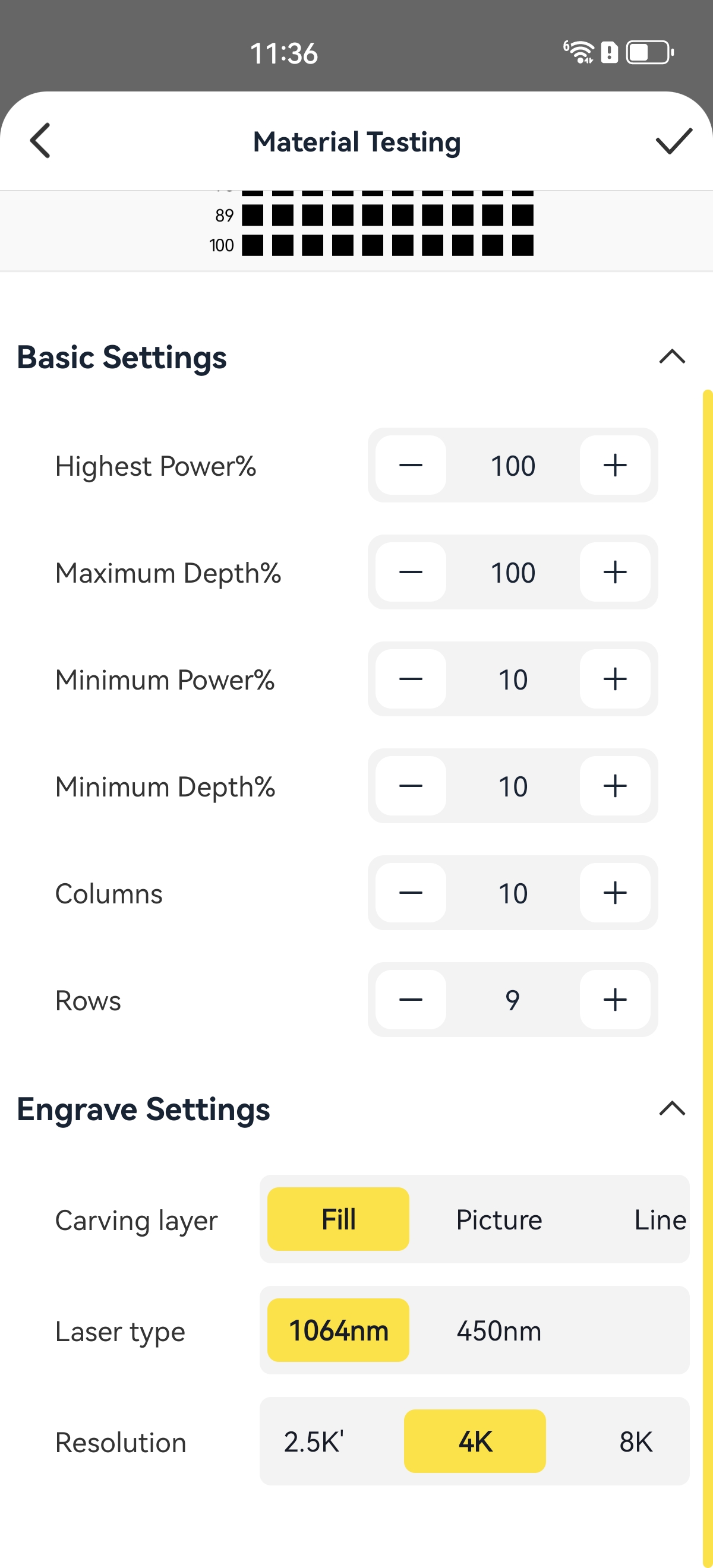

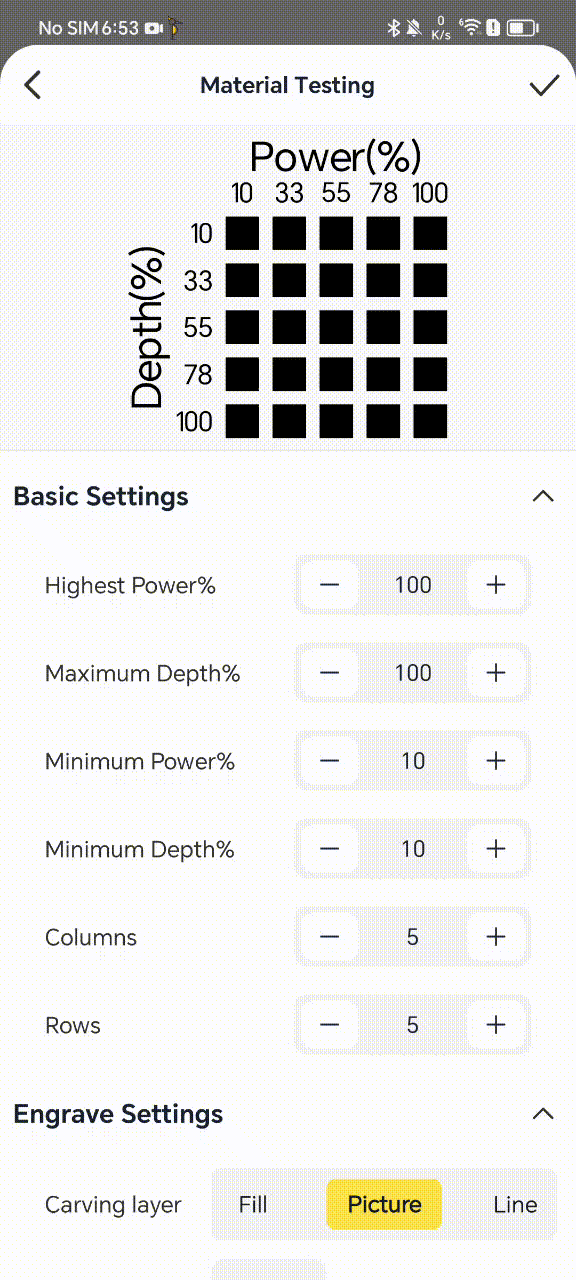

Das erzeugte Array enthält die Leistung, die Tiefe und die Anzahl der Spalten und Zeilen. Scrollen Sie auf der Seite nach unten, um die Gravurebene, den Lasertyp und die Auflösung auszuwählen.

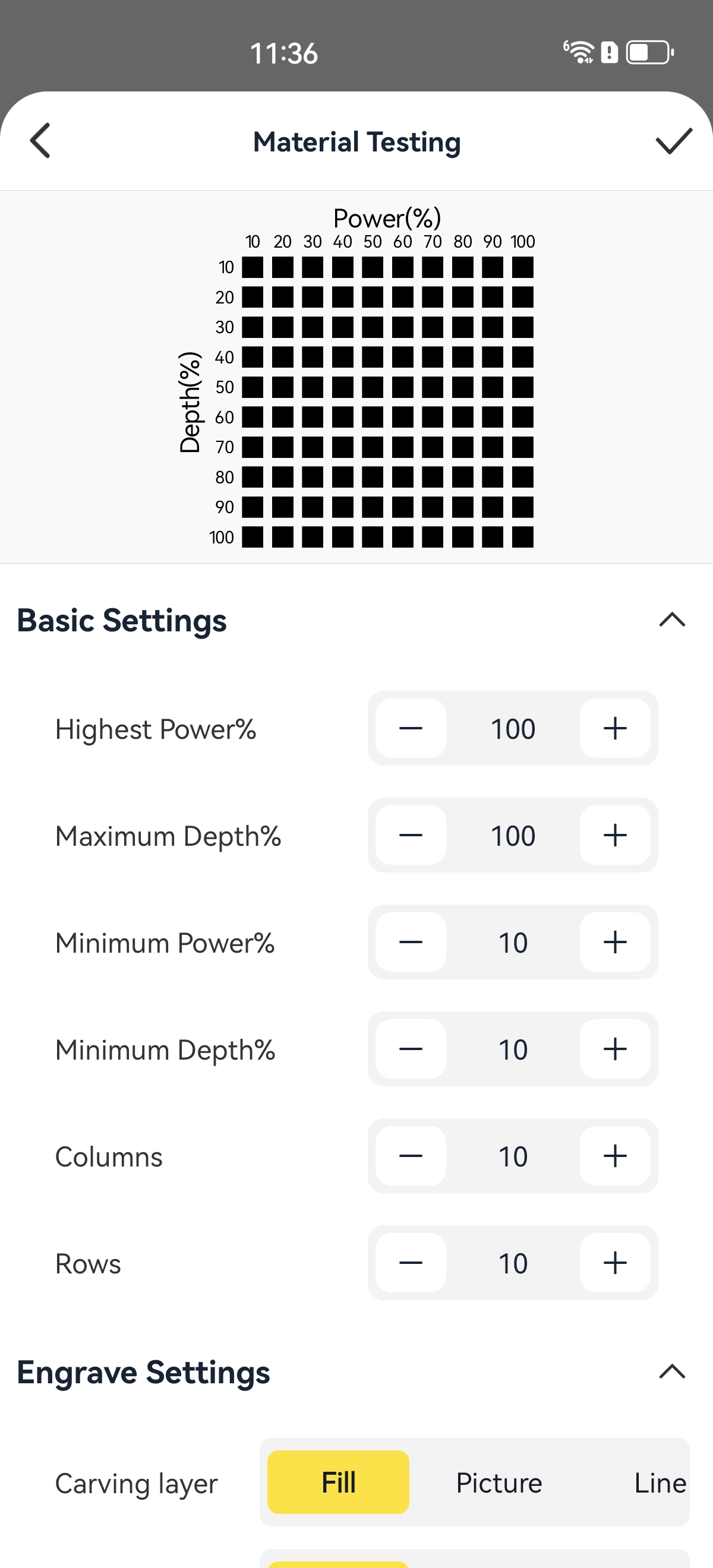

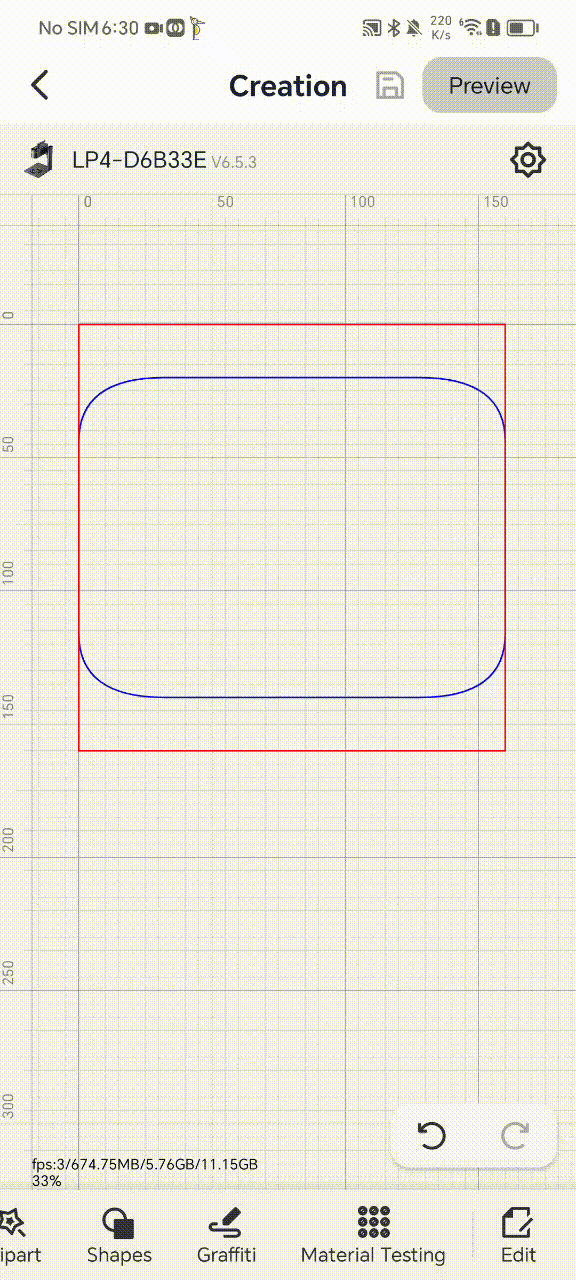

Zeigen Sie das Feld in der Vorschau an und nehmen Sie bei Bedarf Änderungen vor. Der rote Kasten zeigt den Vorschaubereich in der Abbildung unten an.
Schritt-für-Schritt-Anleitung für die Funktion „Materialtest-Array“ unter Android
Schritt 1:
Nachdem Sie den Laser angeschlossen und das LDS geöffnet haben, klicken Sie in der unteren Navigationsleiste auf Materialtest-Array
Schritt 2:

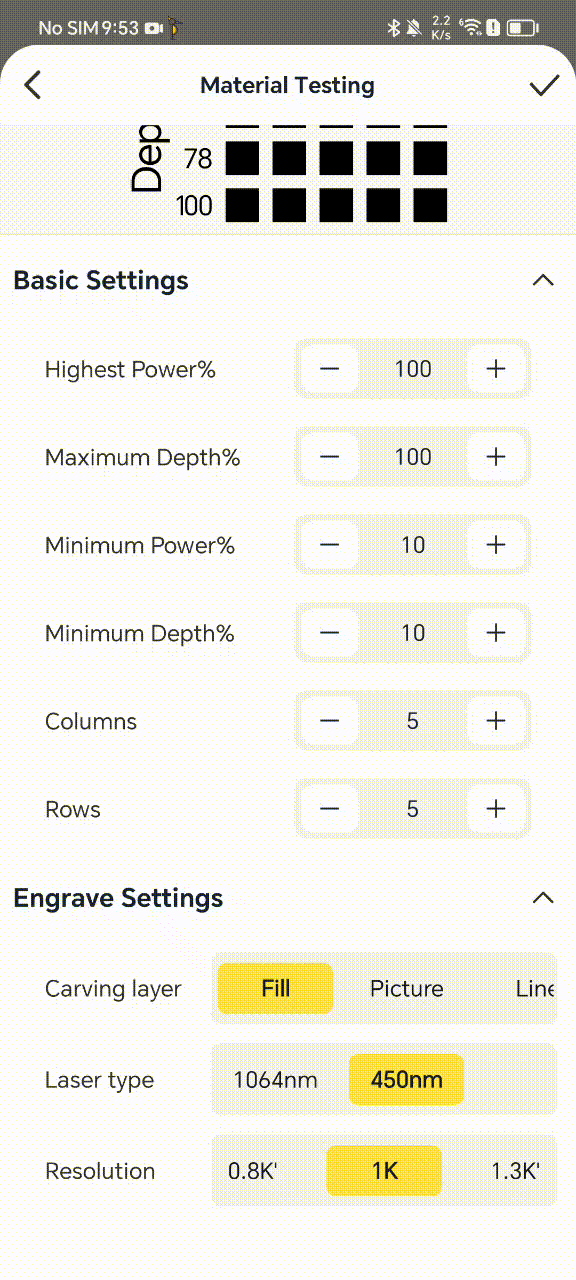

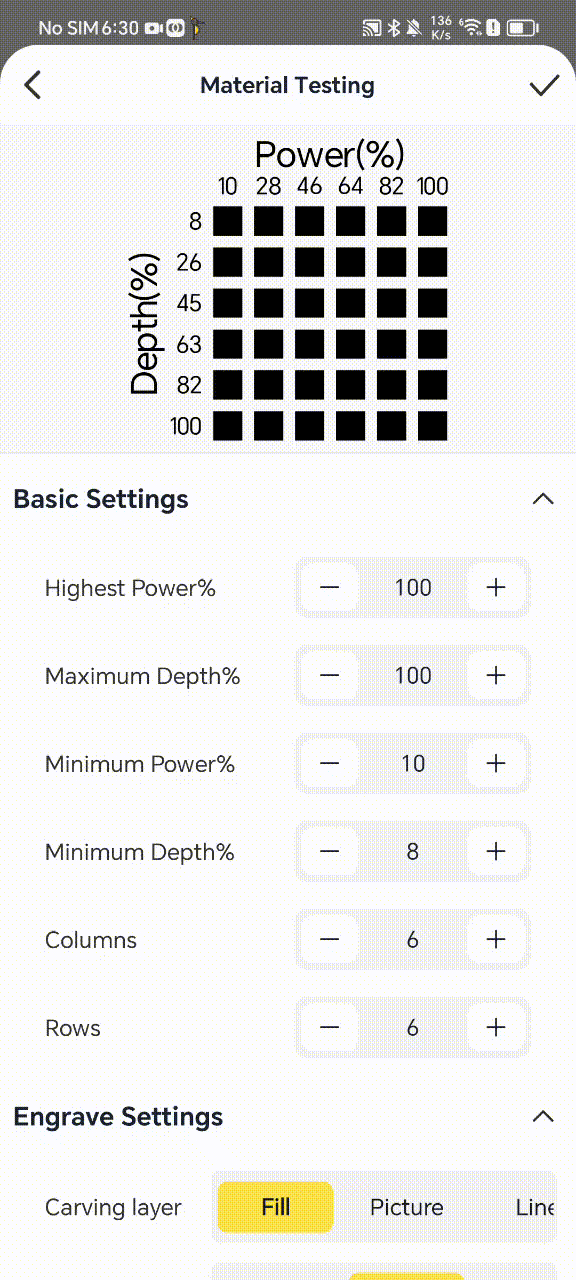

Legen Sie die maximale und minimale Leistung und Tiefe sowie die Anzahl der Zeilen und Spalten fest. Sie können sich eine Vorschau des generierten Arrays ansehen, um zu prüfen, ob es Ihren Anforderungen entspricht.
Schritt 3
Wählen Sie die zu prüfende Gravurebene aus. Derzeit sind 4 Typen verfügbar: Füllung, Bild, Linie oder Schnitt.
- Wenn Sie Füllung verwenden, müssen Sie den Lasertyp und die Auflösung auswählen.
- Wenn Sie Bild verwenden, müssen Sie ein Testbild hinzufügen und dann den Lasertyp und die Auflösung auswählen.
- Bei der Verwendung von Linie oder Schnitt müssen Sie nur den Lasertyp auswählen.

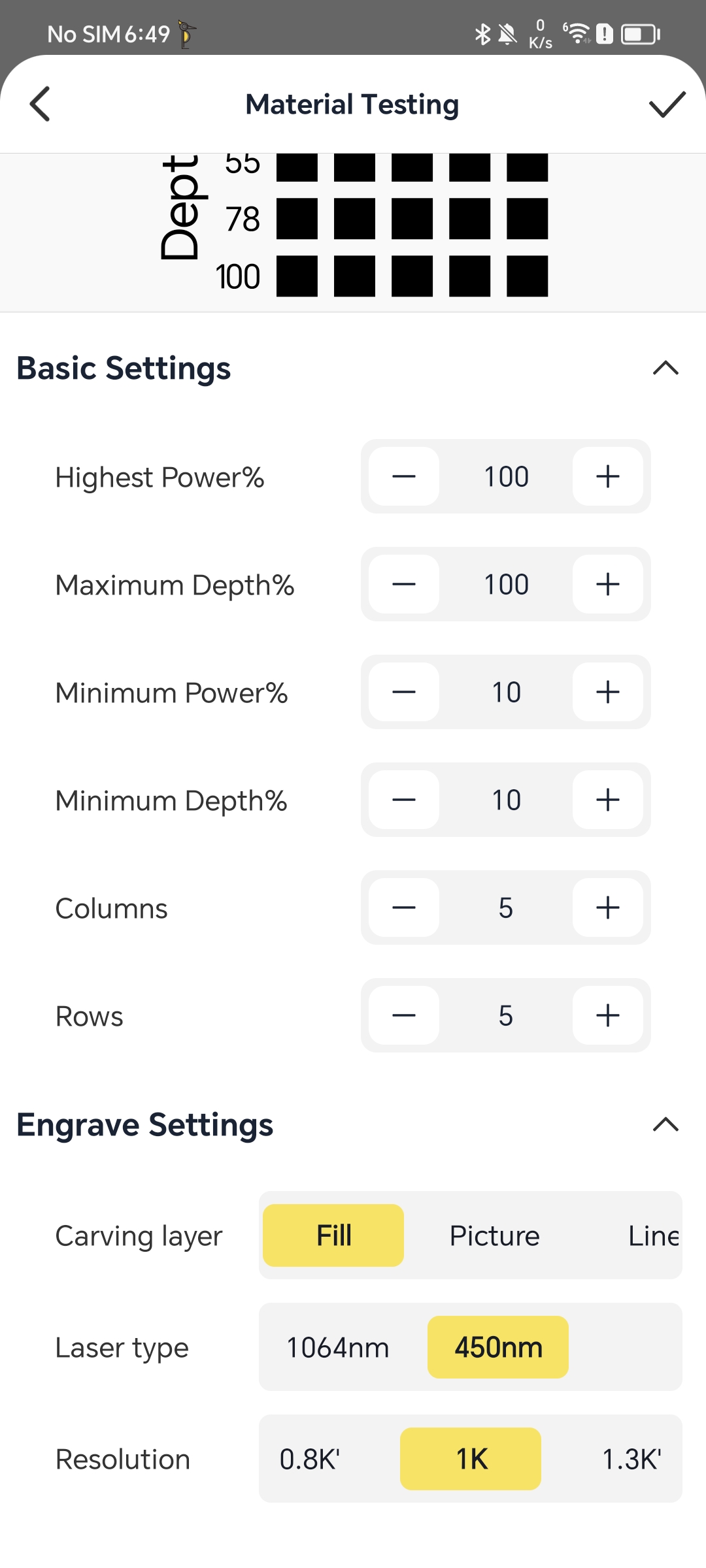

Füllung
Das Hinzufügen eines Bildes kann kompliziert sein und dazu führen, dass Ihr Telefon langsamer wird und die Software nicht mehr reagiert.

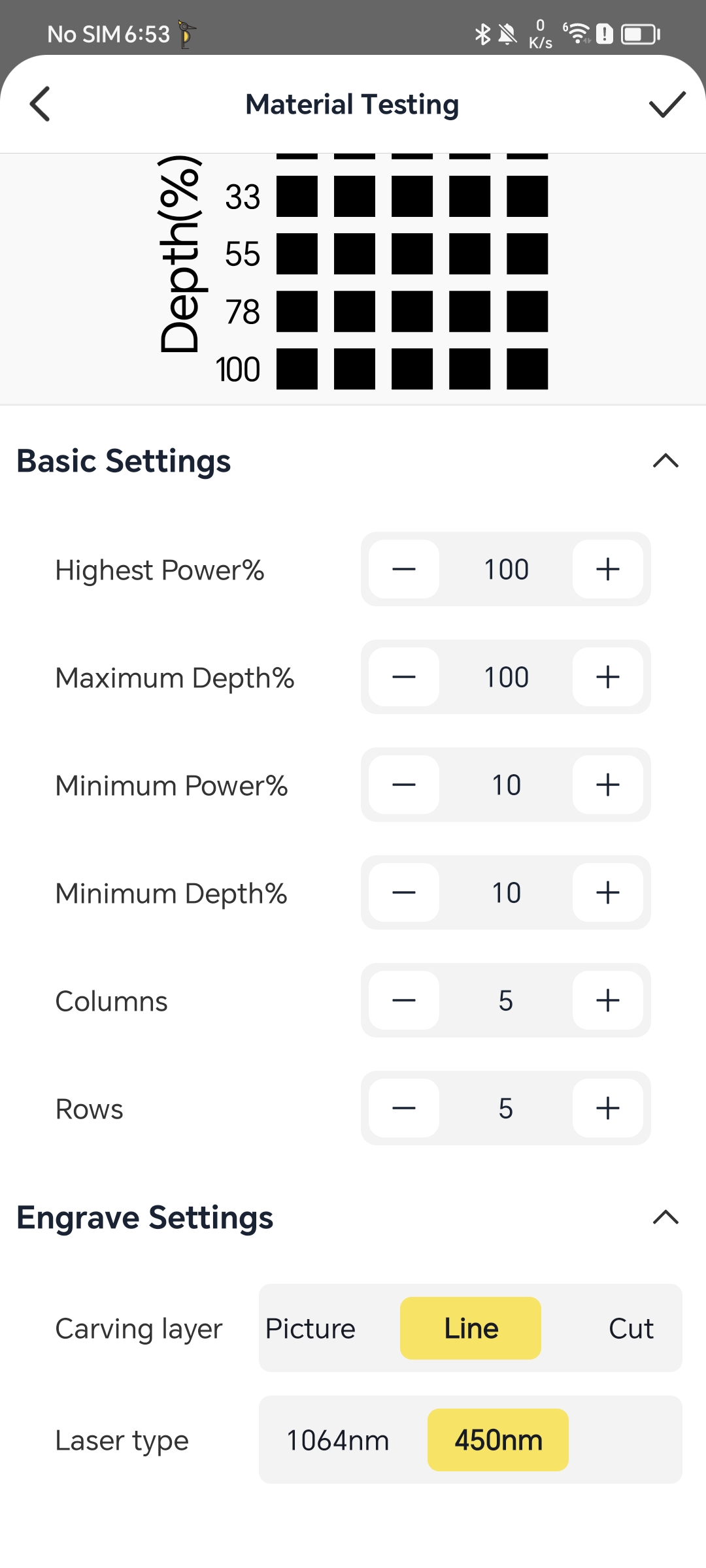

Linie

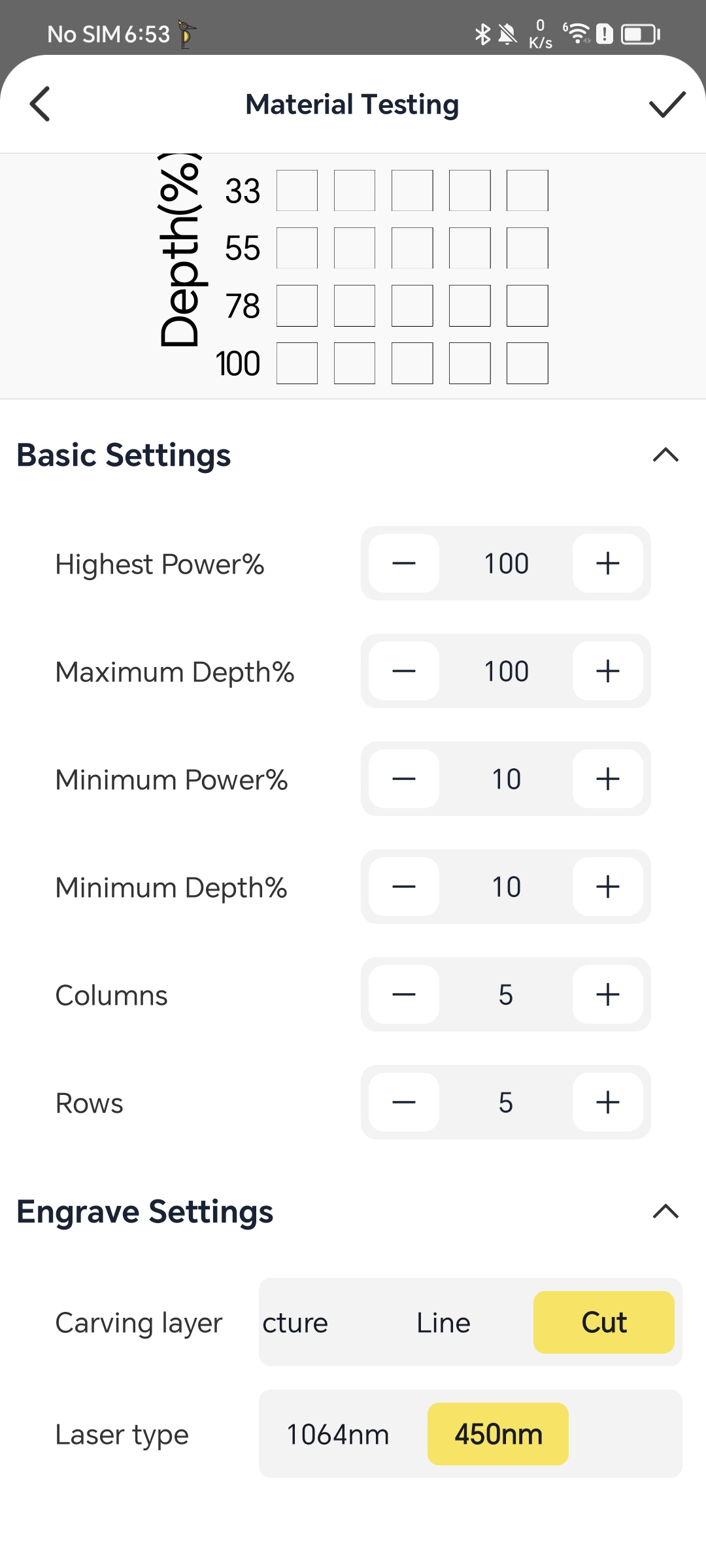

Schnitt
Schritt 4
Klicken Sie auf „√“ in der oberen rechten Ecke, um ein Testfeld zu erstellen.
