Ce guide fournit des instructions étape par étape sur l'utilisation de l'Extension Rotative avec votre LaserPecker LP5.

#1. Introduction à l'Extension Rotative

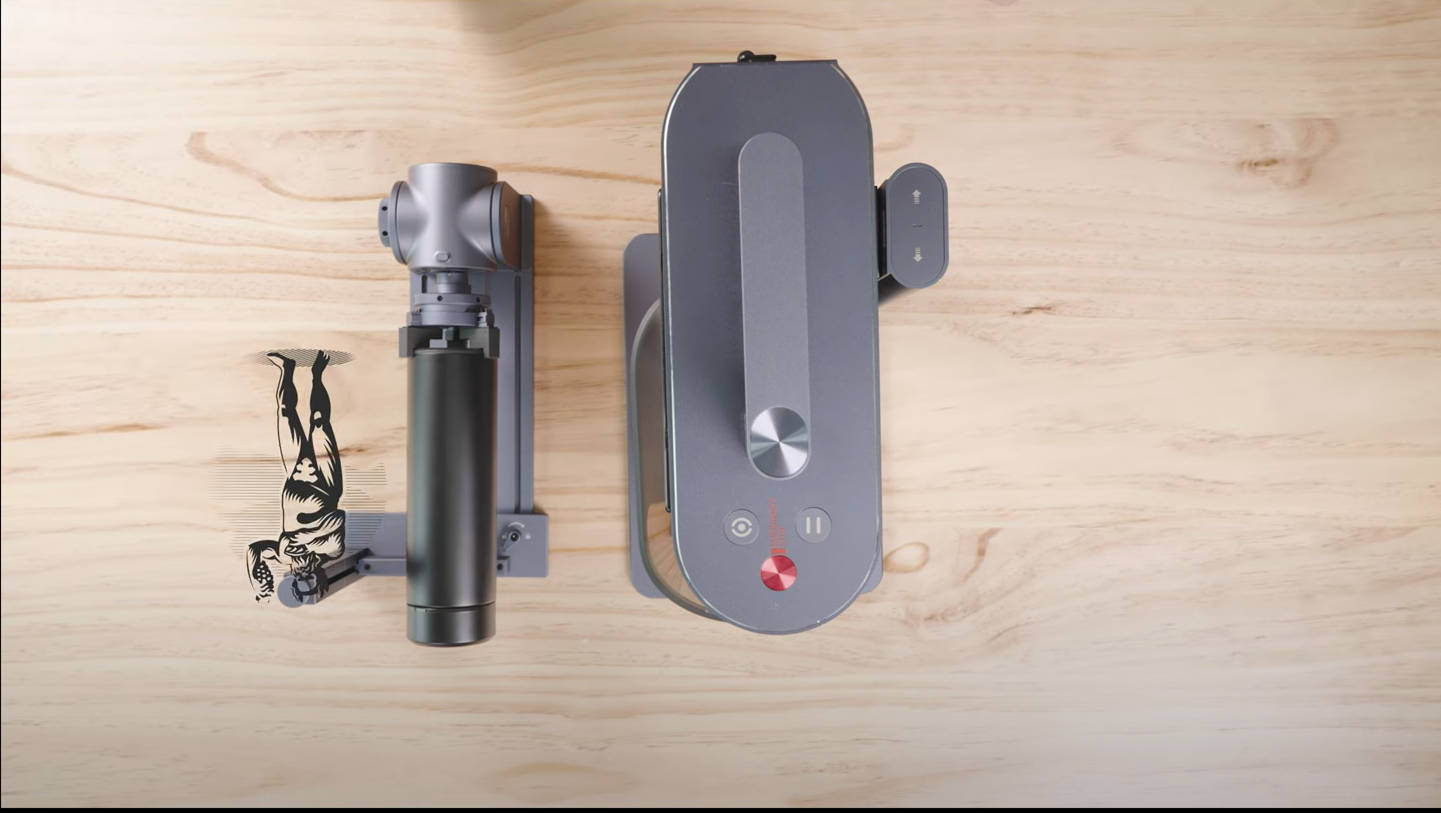

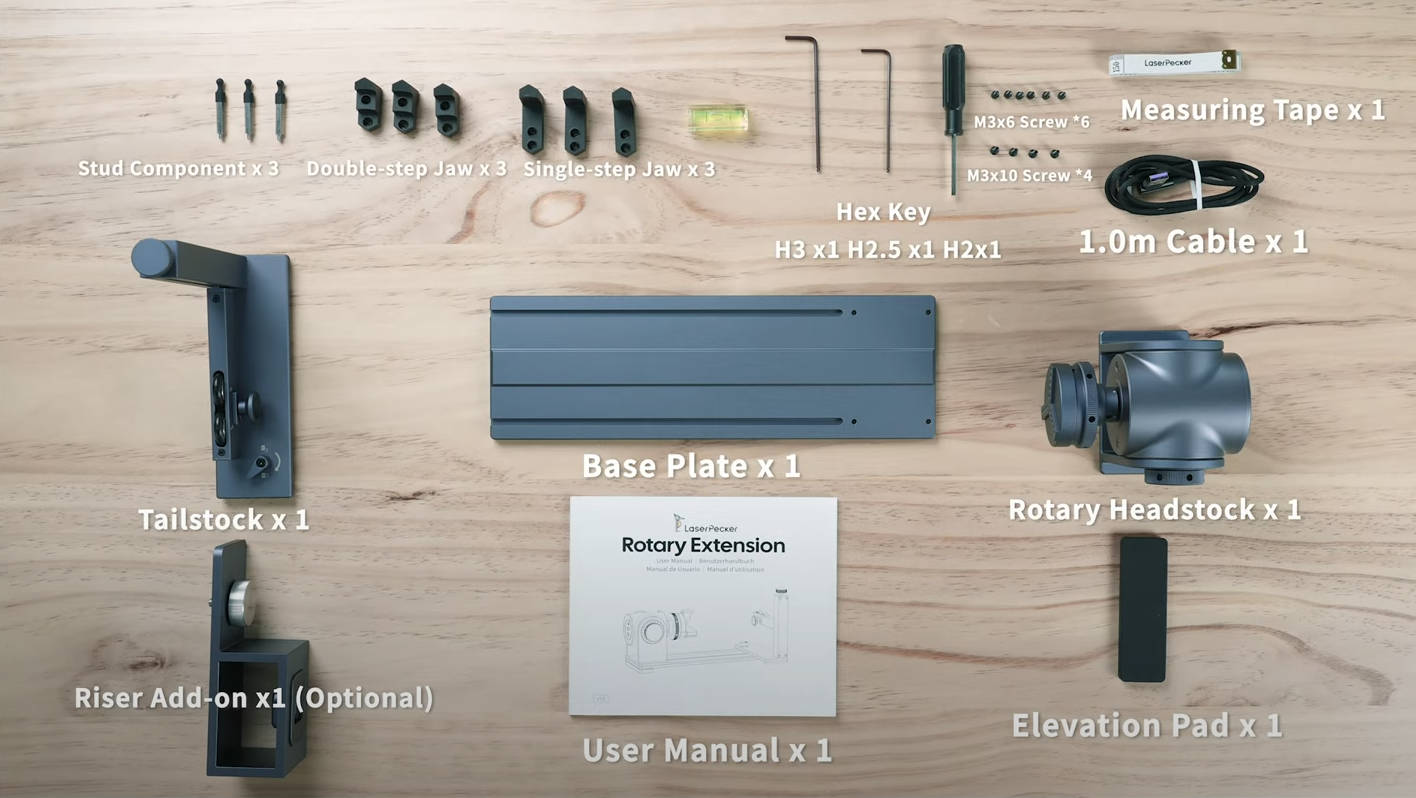

Contenu du paquet :

package contents

Vérifiez toutes les pièces dans le paquet de l'Extension Rotative. Si quelque chose manque, contactez notre support après-vente via un formulaire de ticket formulaire de ticket.

Assemblage

Pour des étapes d'assemblage détaillées, consultez le Manuel de l'utilisateur de l'Extension Rotative ou regardez notre Tutoriel sur YouTube.

Assembly & Material Attachment

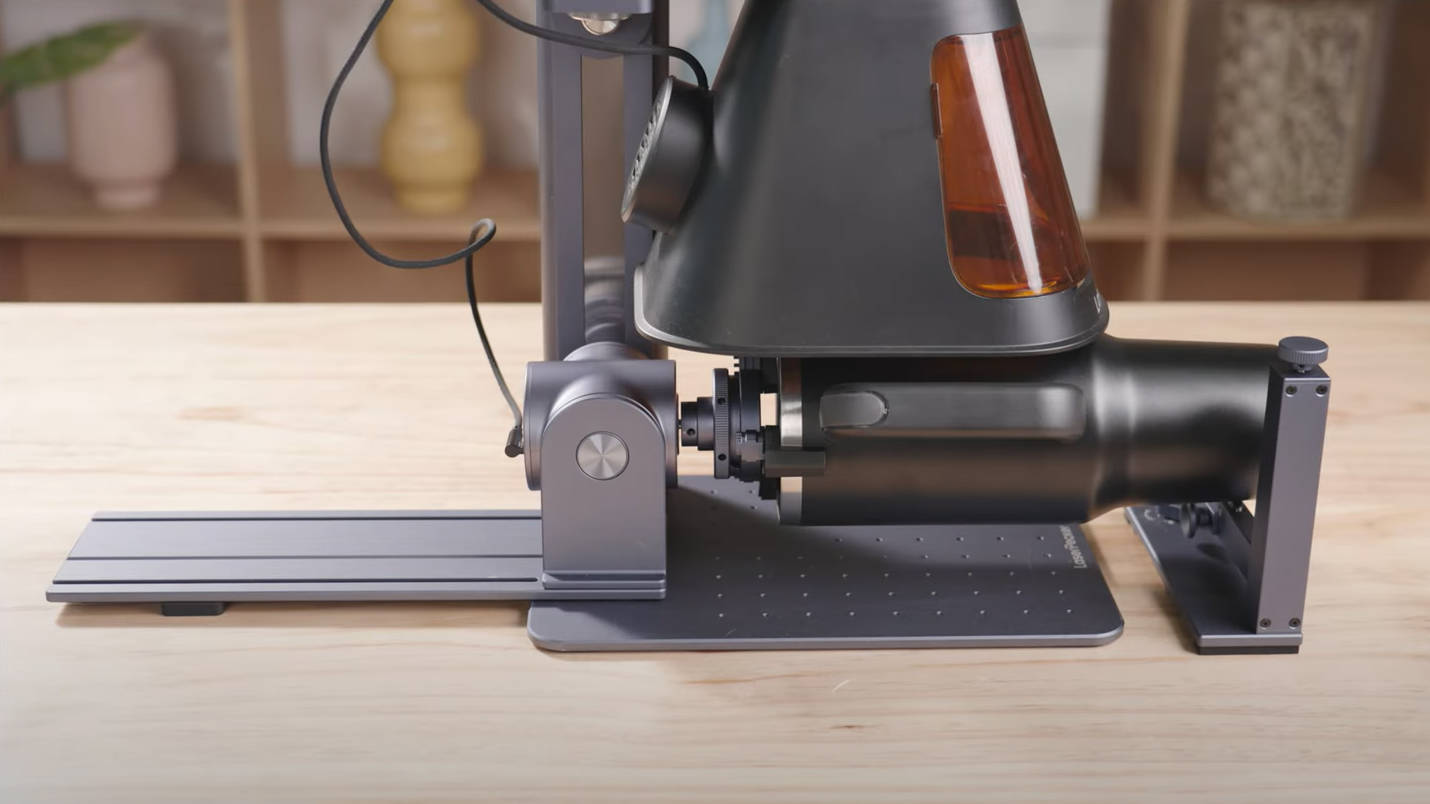

(Résultat final après assemblage)

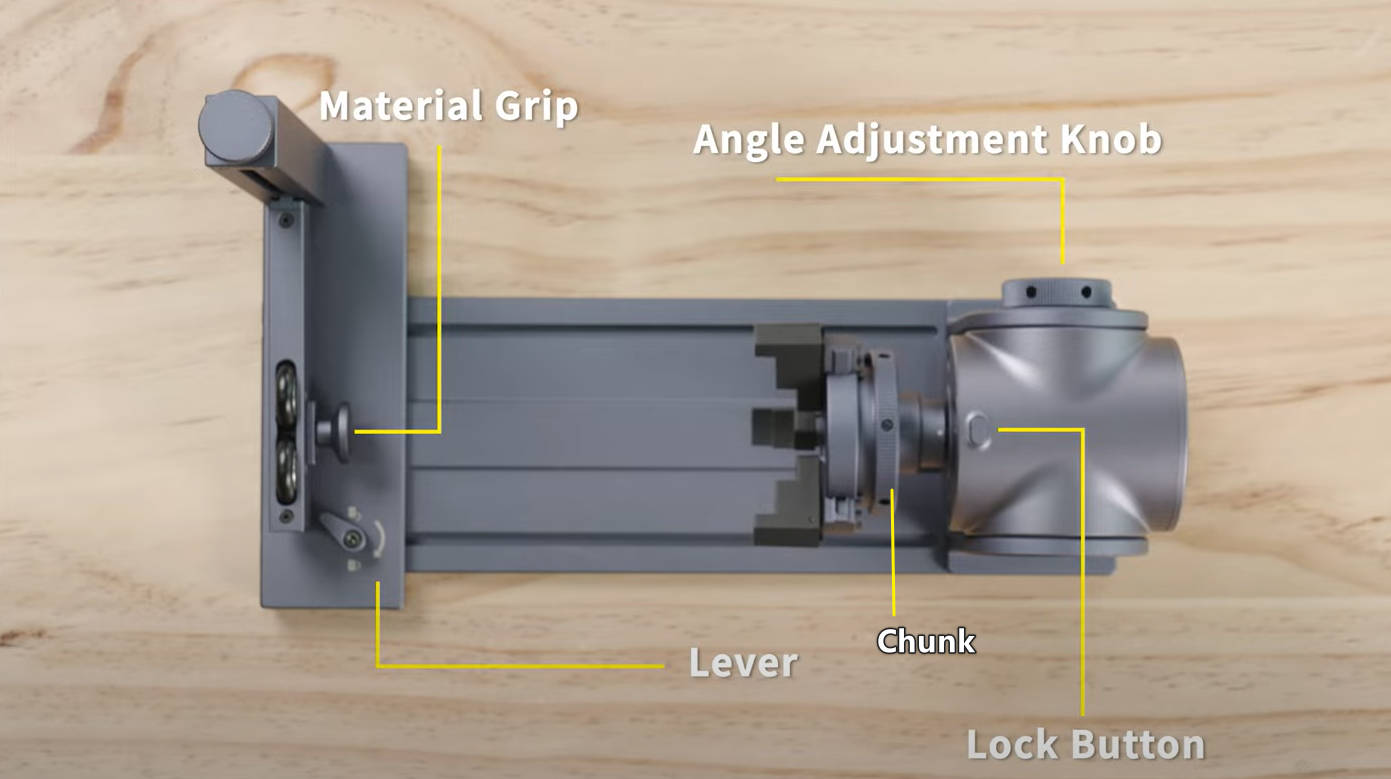

Ports, boutons et molette

Voici tous les ports, boutons et molettes que vous devez utiliser avec l'Extension Rotative.

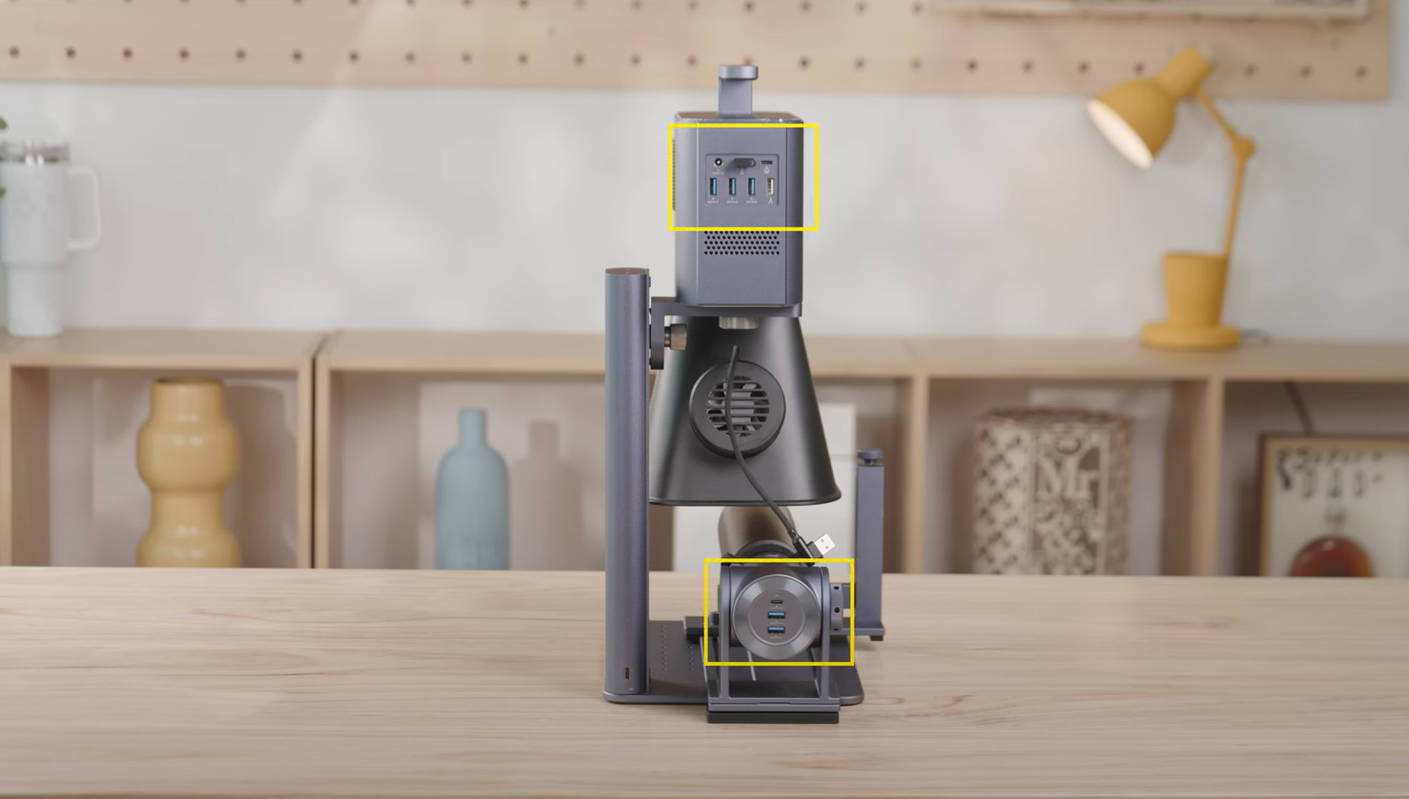

Placement

Assurez-vous que l'Extension Rotative et le LP5 sont correctement positionnés et connectés.

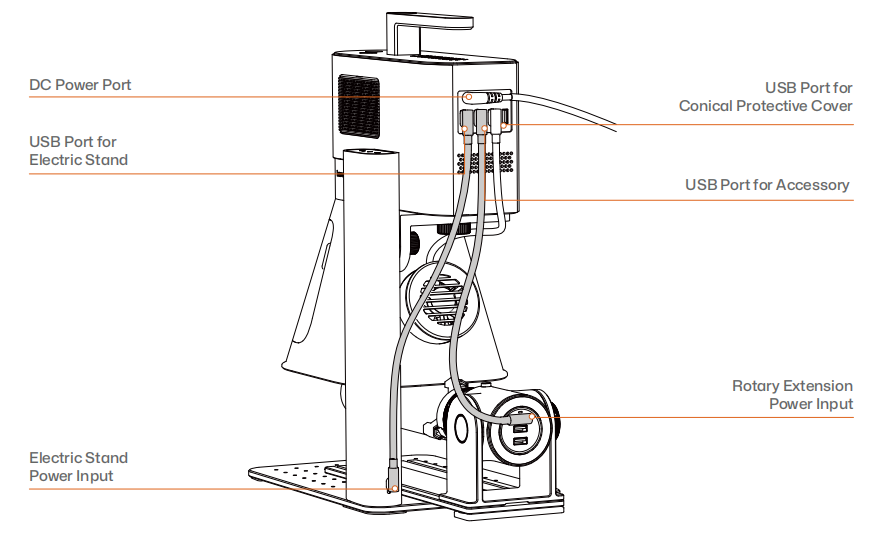

Connexion du câble

Utilisez le câble fourni pour connecter correctement l'Extension Rotative au LP5.

#2 Lancez votre première gravure avec LP5 et l'Extension Rotative

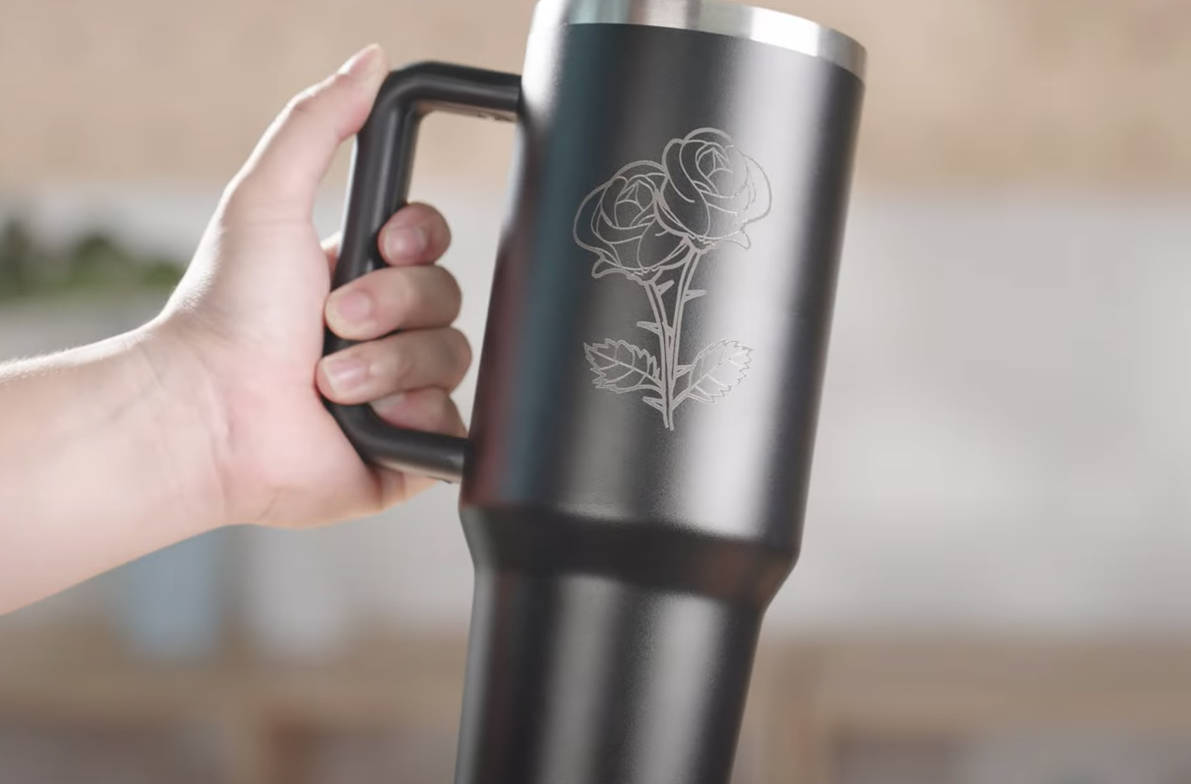

Dans cette section, nous vous guiderons étape par étape pour démarrer votre première gravure avec le LP5 et l'Extension Rotative.

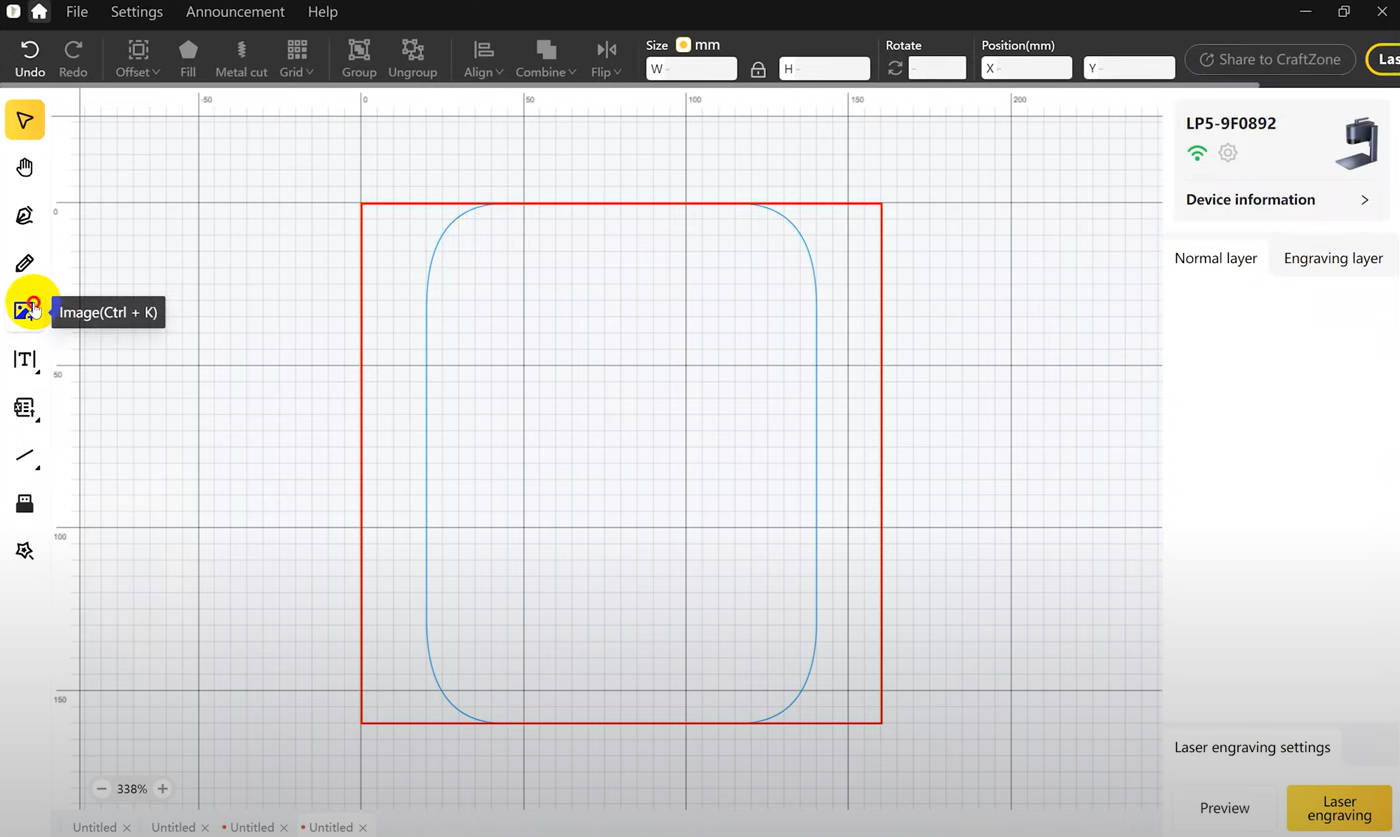

Étape 1 : Importez votre design

Préparez votre design et importez-le dans le logiciel LaserPecker Design Space (LDS).

Étape 2 : Activez l’Extension Rotative

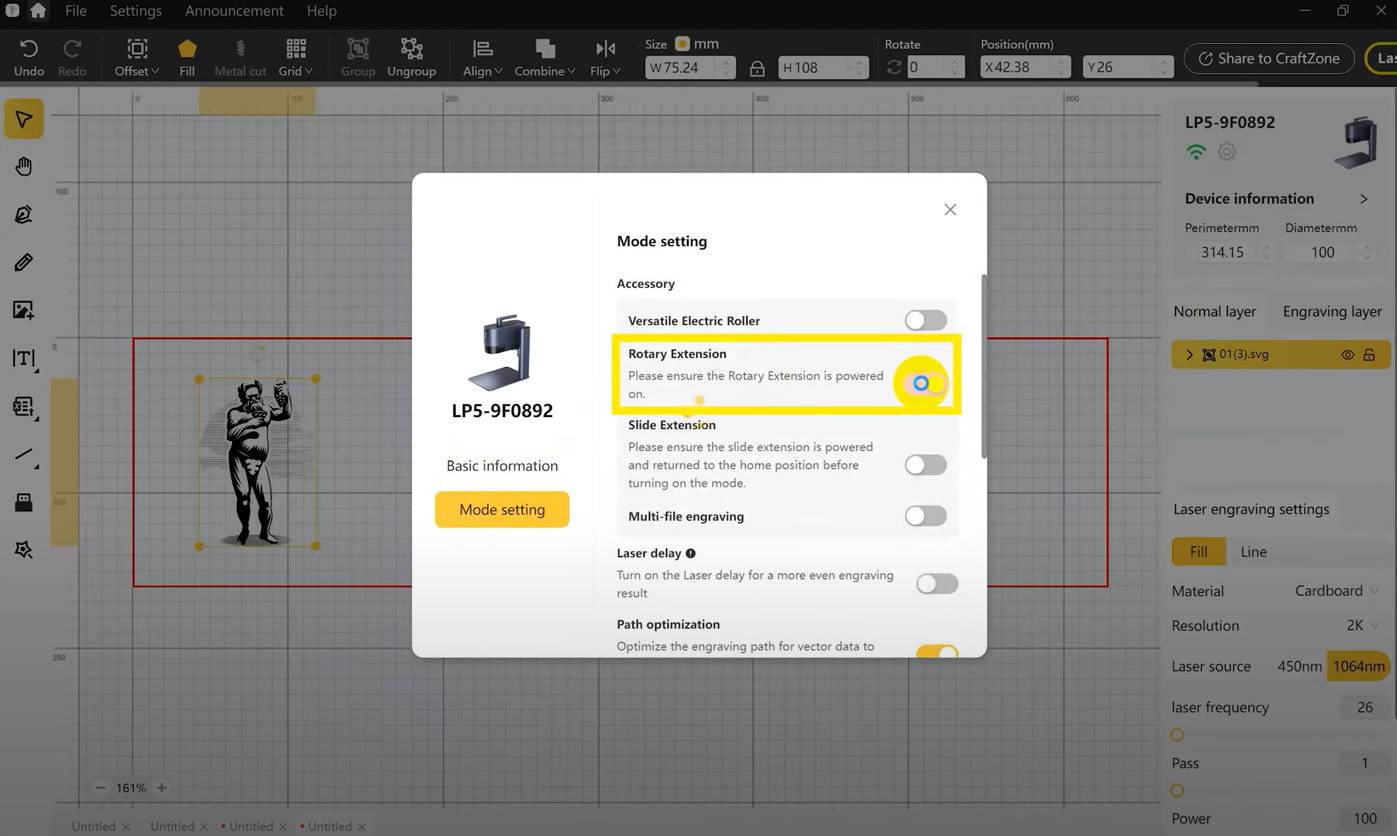

Accédez à l’interface "Paramètres du mode" et activez l’option "Extension Rotative".

Connectez d’abord l’Extension Rotative à l’alimentation électrique, puis ouvrez LDS et activez l’interrupteur correspondant. Sinon, elle ne fonctionnera pas correctement.

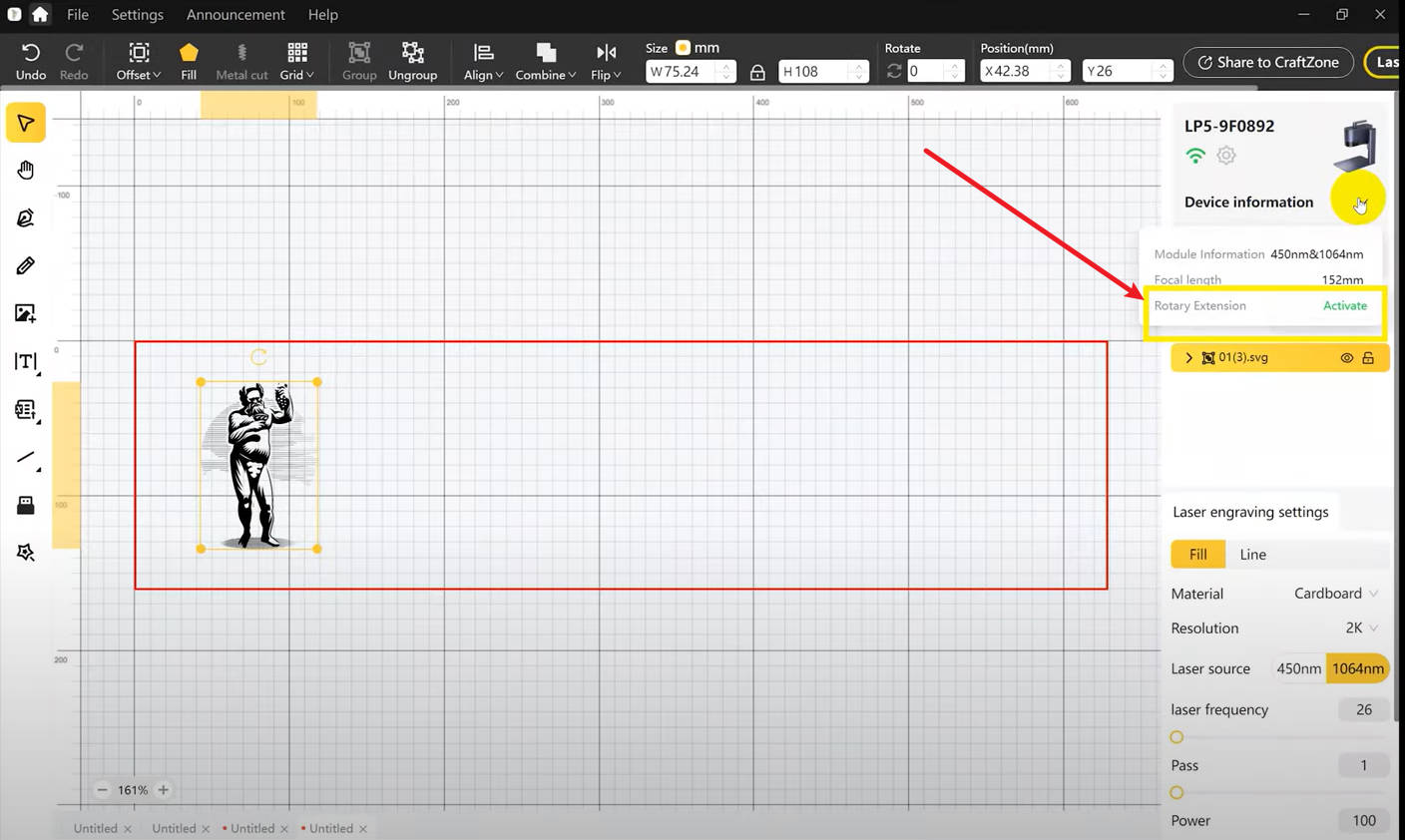

Vérifiez l’activation dans la section "Informations sur l’appareil" de LDS.

Étape 3 : Mesurez et saisissez le diamètre

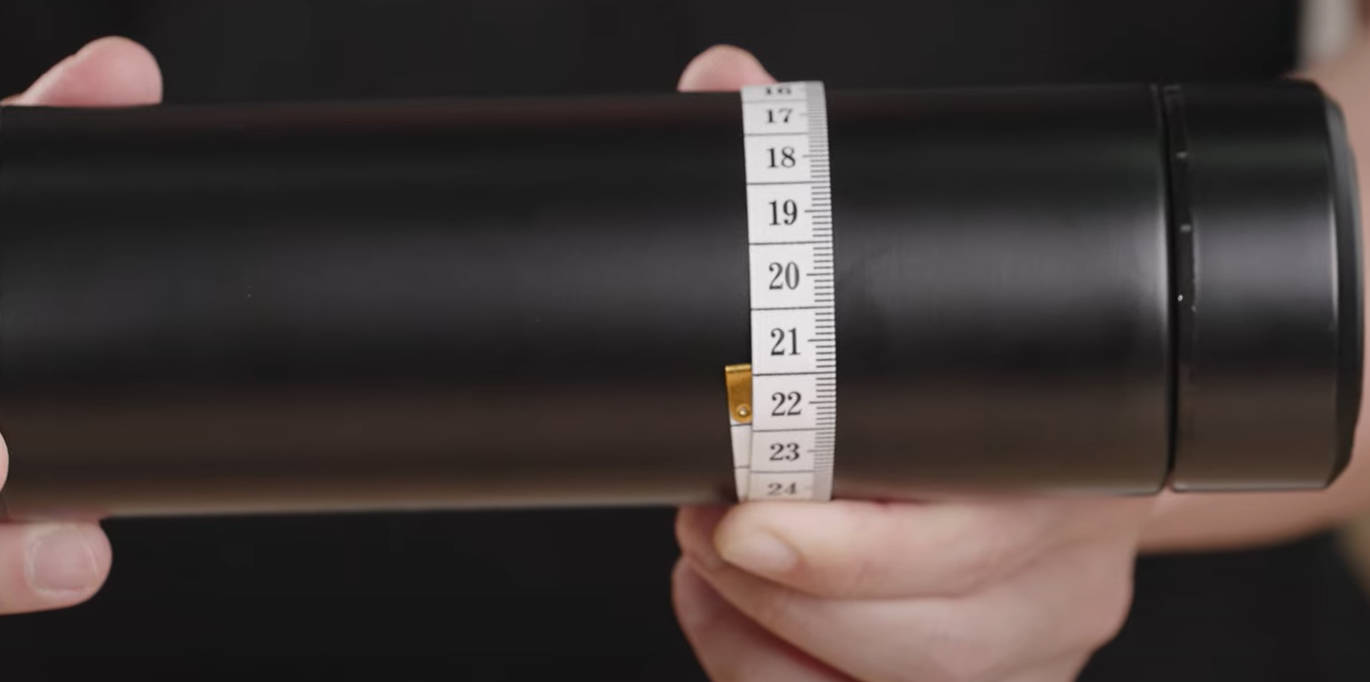

Mesurez le diamètre de l’objet à l’aide d’un pied à coulisse ou d’un mètre ruban.

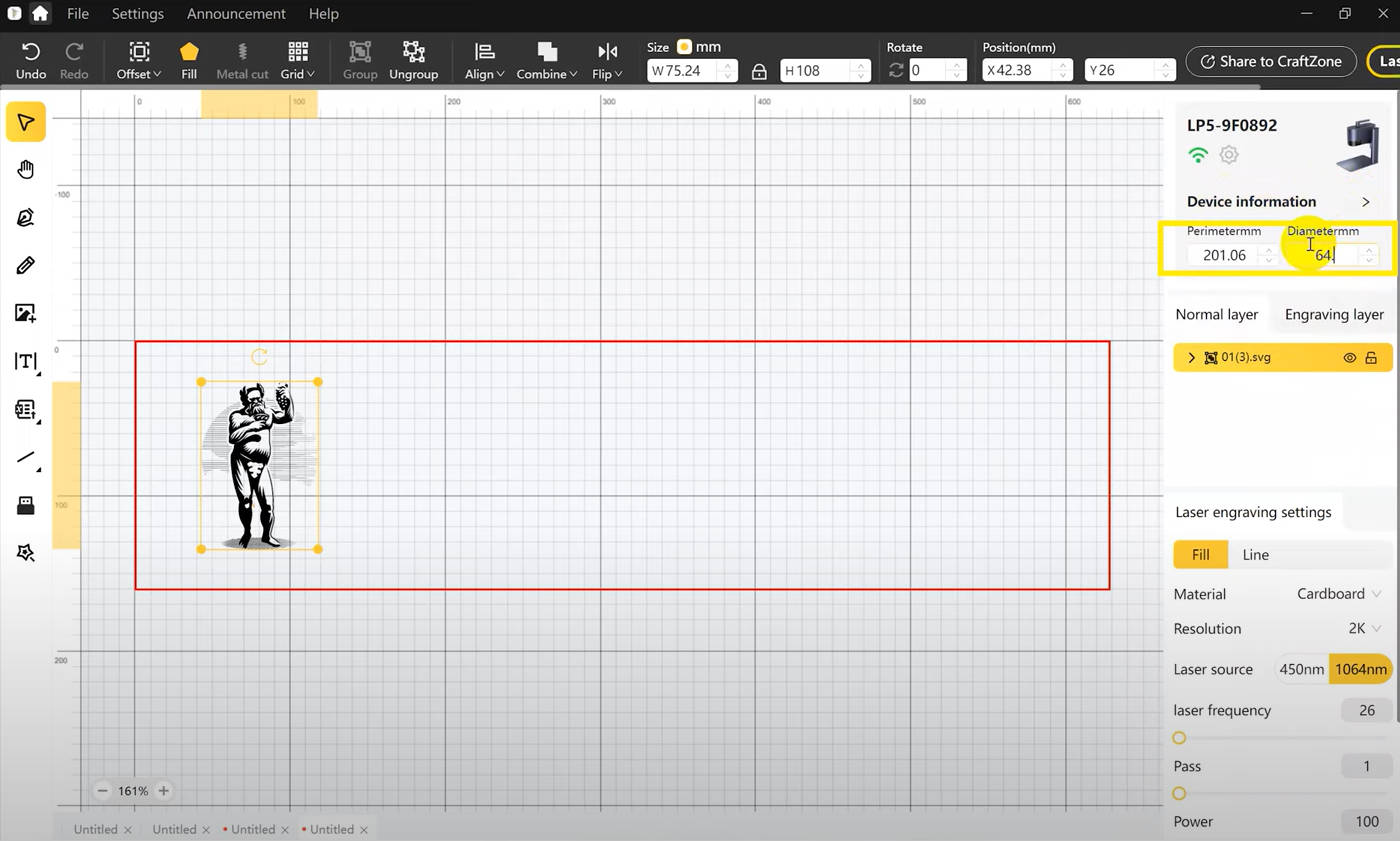

Saisissez ensuite le diamètre dans les paramètres de l’Extension Rotative.

Étape 4 : Ajustez le design

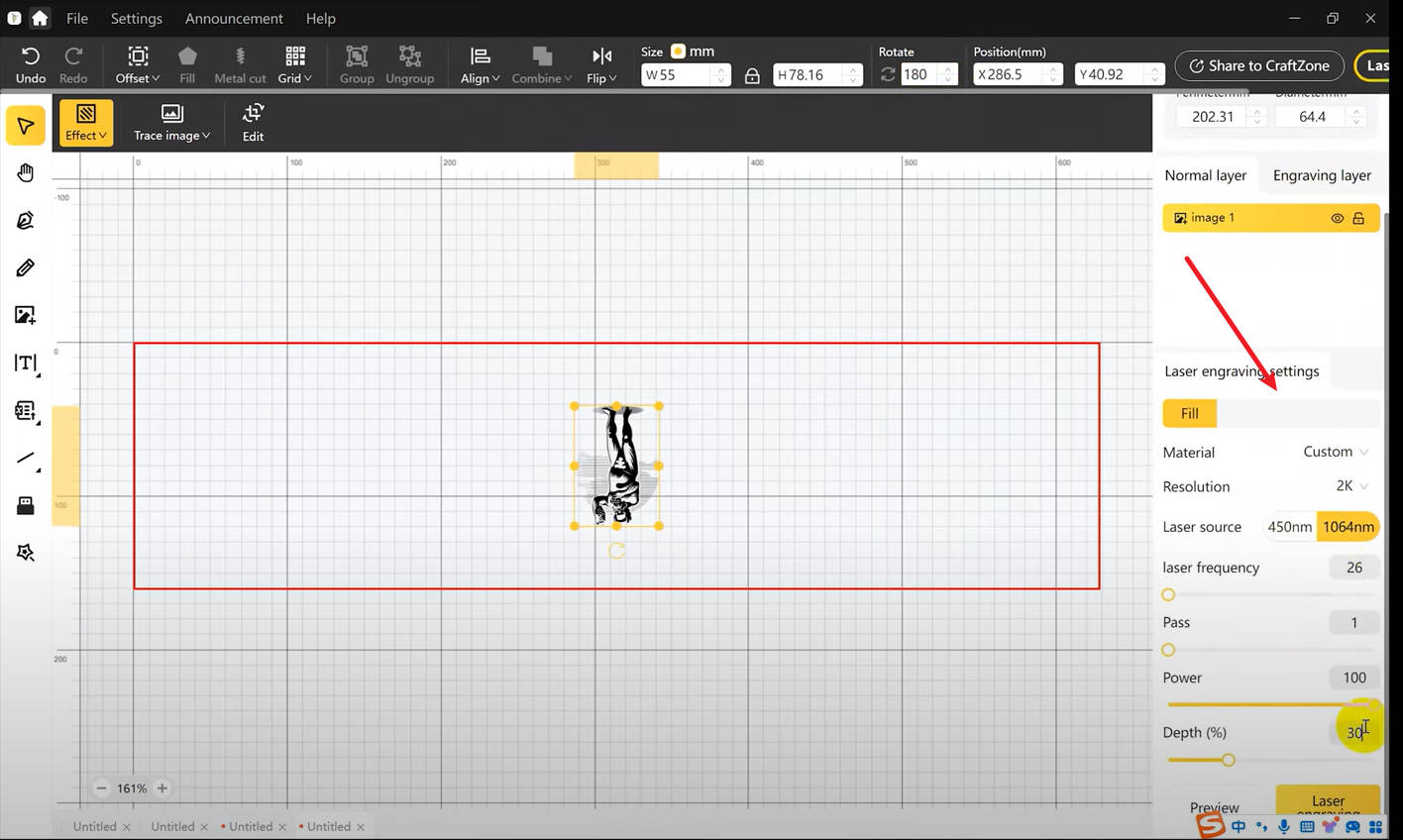

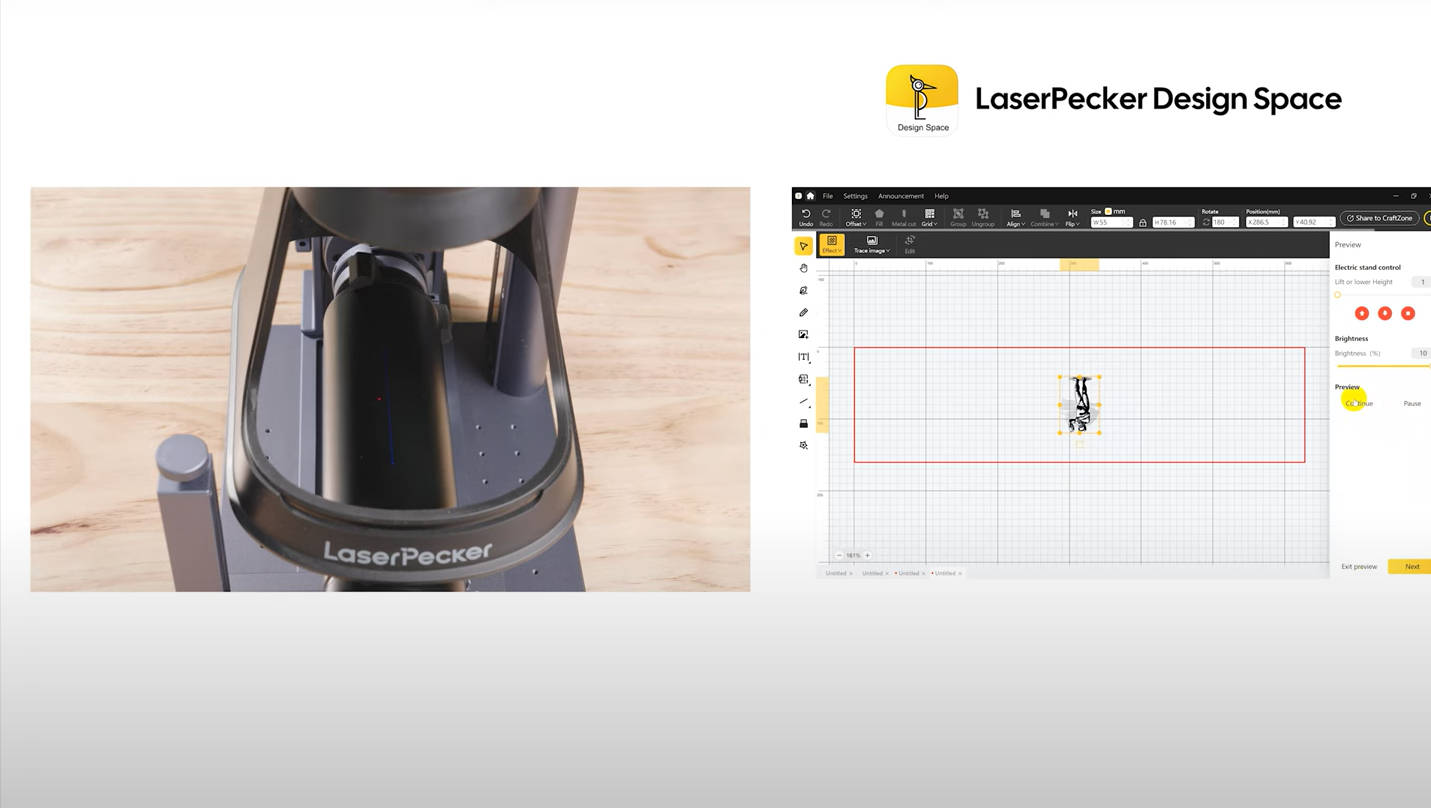

Ajustez la position et l’orientation de votre design pour qu’il s’aligne correctement avec l’objet. Reportez-vous à l’image ci-dessous pour vous guider.
