Ce tutoriel vous montrera comment utiliser la fonction Grille de test de matériaux de LaserPecker Design Space sous Android.
*En savoir plus sur l'utilisation de la fonction Grille de test de matériaux de LaserPecker Design Space sous iOS et PC
Présentation de la fonction
La fonction "Grille de test de matériaux" de LDS génère automatiquement un test optimisé à partir de votre conception. Cela permet de configurer les paramètres matériaux plus rapidement et efficacement. Son utilisation développe une compréhension intuitive des différents effets obtenus sur divers projets.

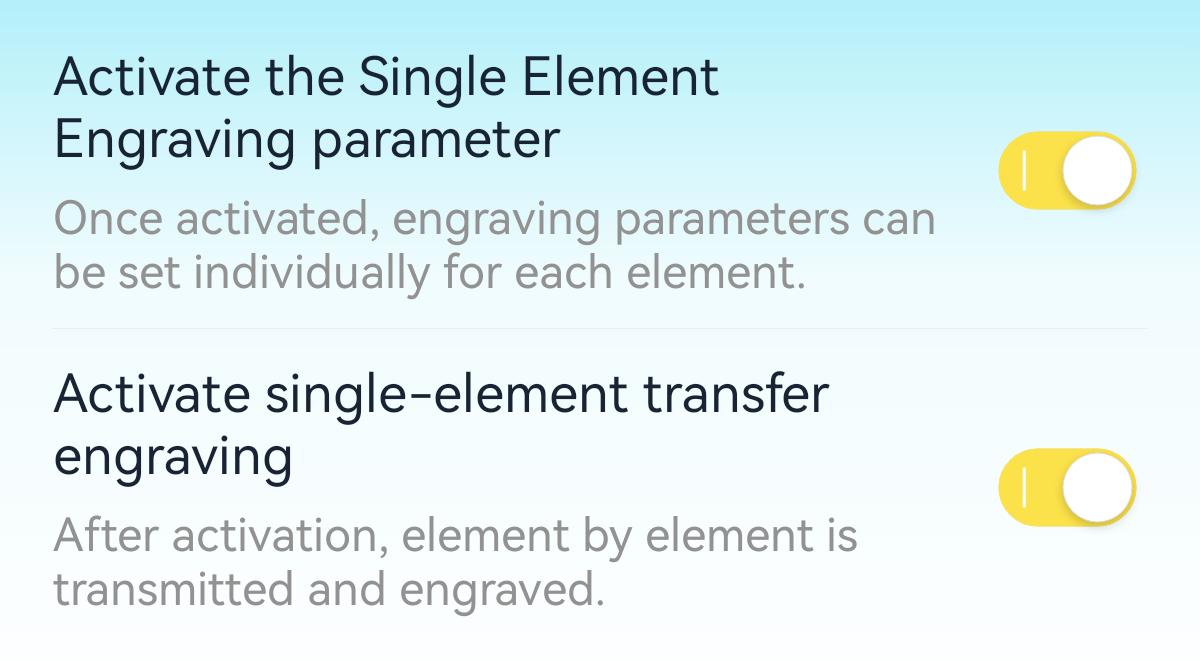

Pour utiliser la fonction de Grille de test de matériaux, suivez ces étapes : Connectez la machine > Paramètres de la machine > Expérimental > Activez "Paramètre de gravure d’élément unique" et "Transfert de gravure d’élément unique".
1. Cette fonction est uniquement disponible dans LaserPecker Design Space V5.3.7 ou une version ultérieure.
2. La configuration des paramètres des éléments de la grille ne peut pas être modifiée individuellement après la génération de la grille.

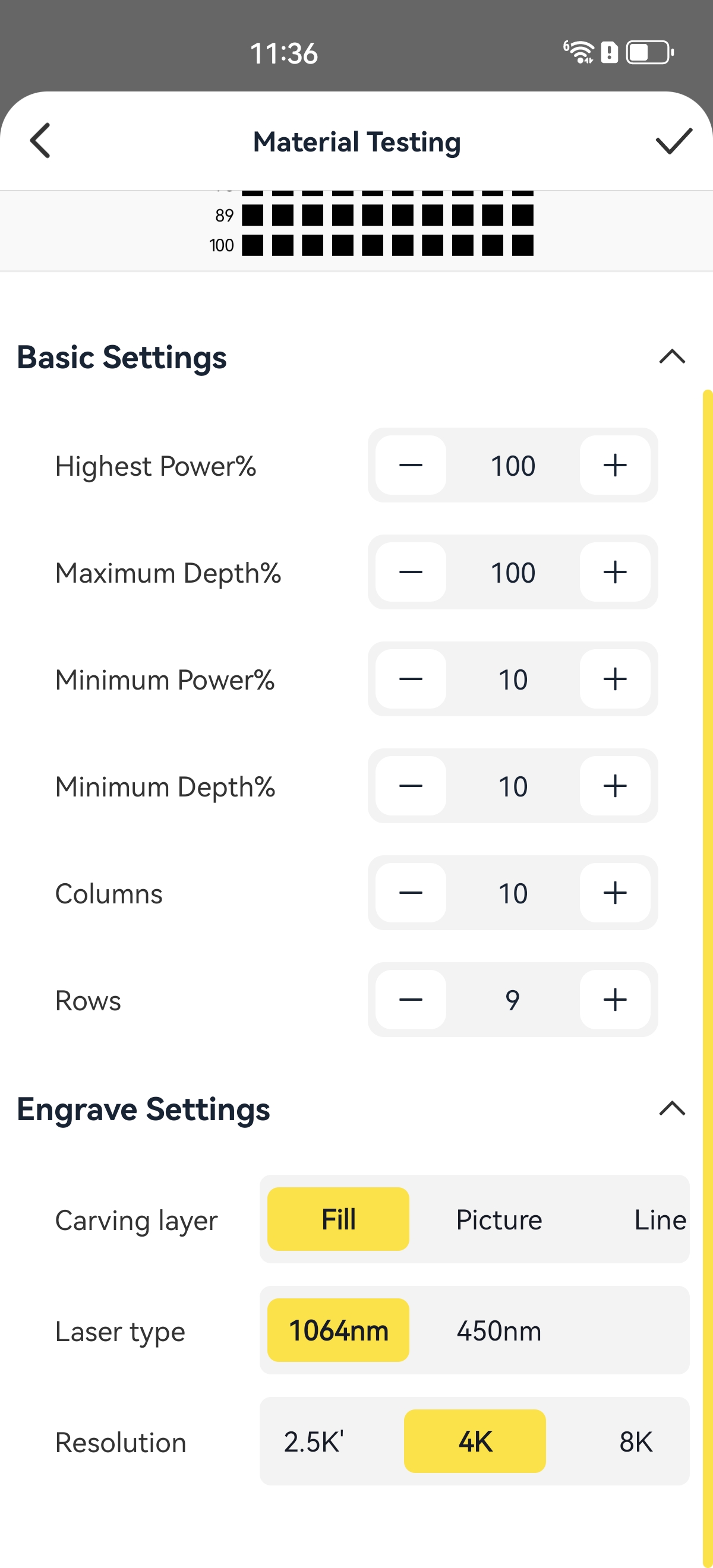

La grille générée inclut la puissance, la profondeur ainsi que le nombre de colonnes et de lignes. Faites défiler la page vers le bas pour sélectionner la couche de gravure, le type de laser et la résolution.

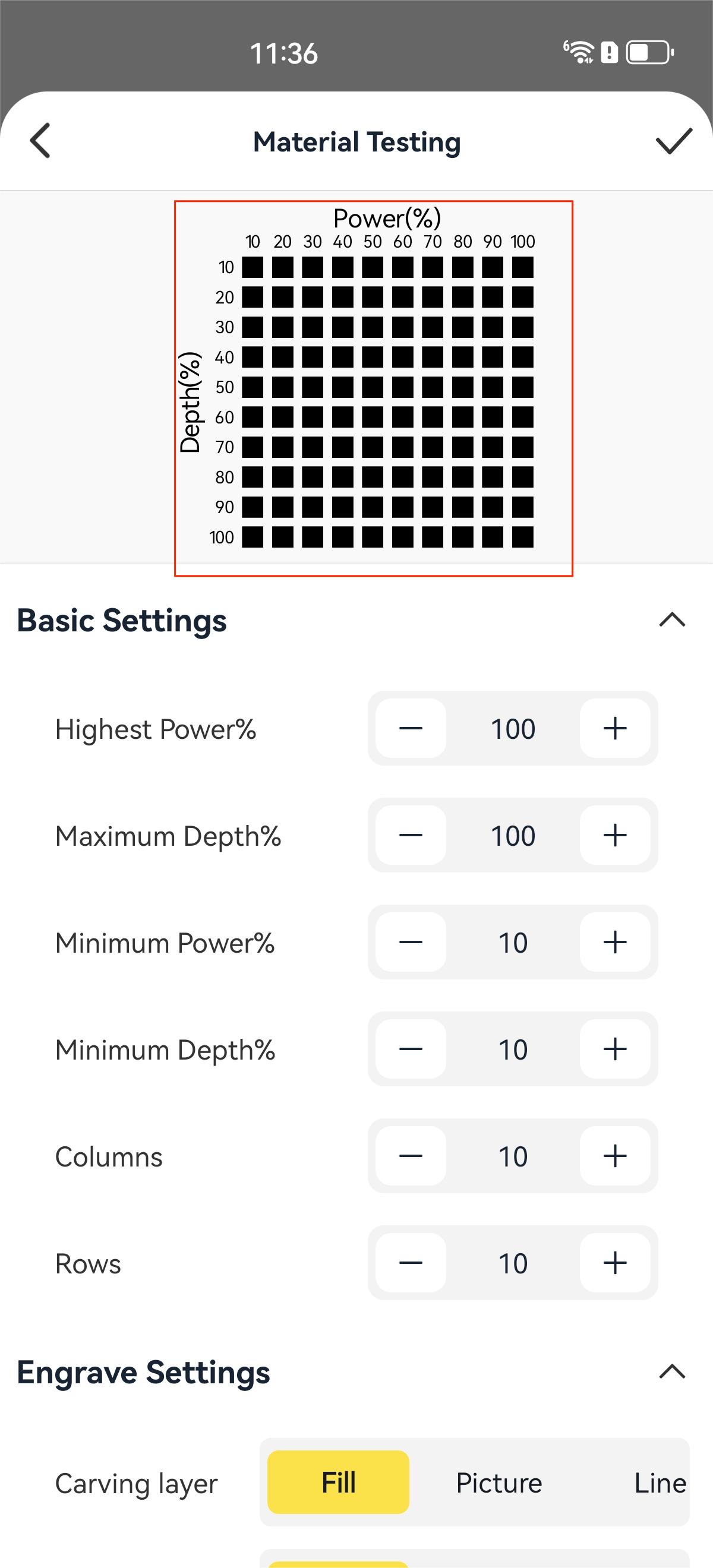

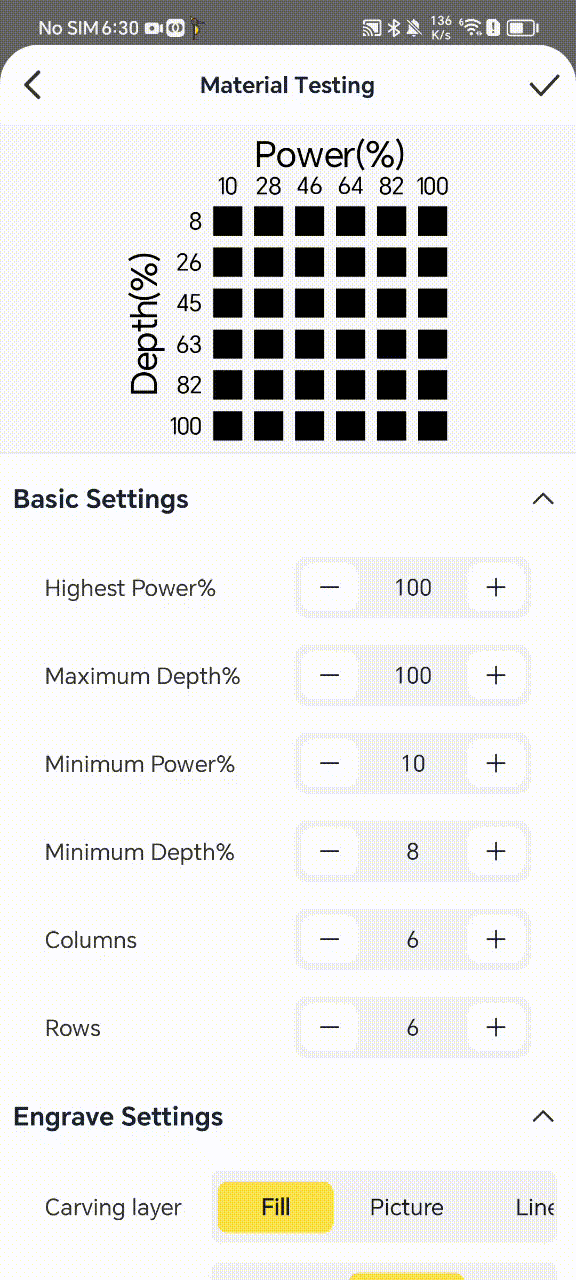

Prévisualisez la grille et apportez les modifications nécessaires. La boîte rouge indique la zone de prévisualisation dans l’image ci-dessous.
Guide étape par étape pour utiliser la fonction de grille de test de matériaux sous Android
Étape 1

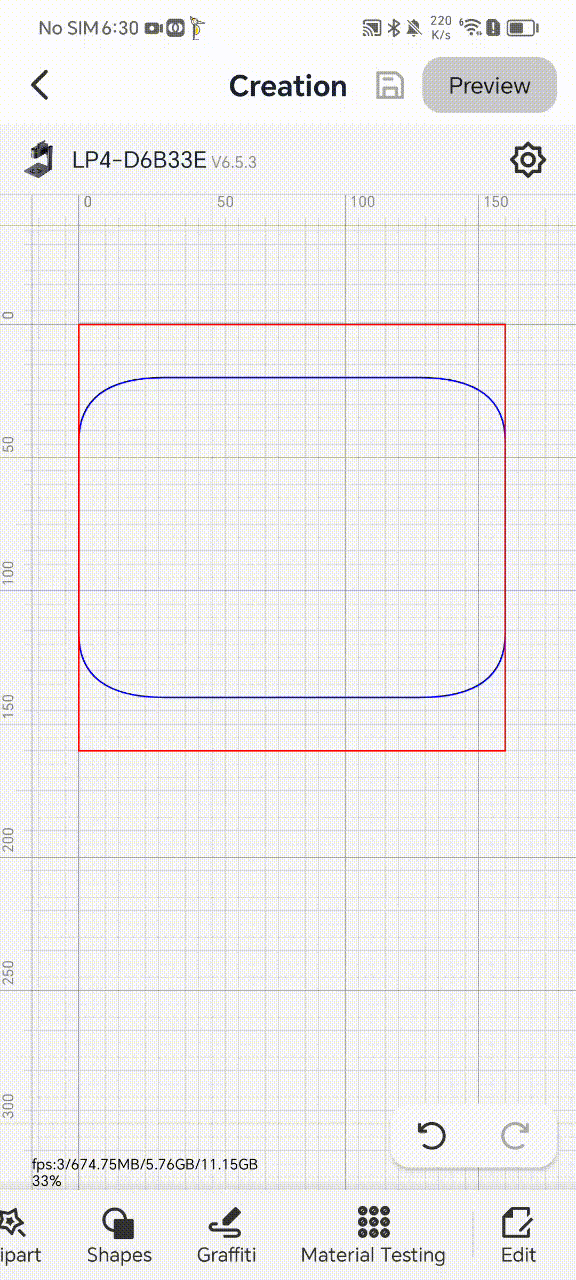

Après avoir connecté le laser et ouvert LDS, cliquez sur "Test de matériaux" dans la barre de navigation inférieure.
Étape 2
Définissez la puissance et la profondeur maximales et minimales, ainsi que le nombre de lignes et de colonnes. Vous pouvez prévisualiser la grille générée pour vérifier si elle correspond à vos besoins.
Étape 3
Sélectionnez la Couche de gravure à tester. Quatre types sont disponibles : Remplissage, Image, Ligne ou Découpe.
Pour le Remplissage, vous devez sélectionner le type de laser et la résolution.

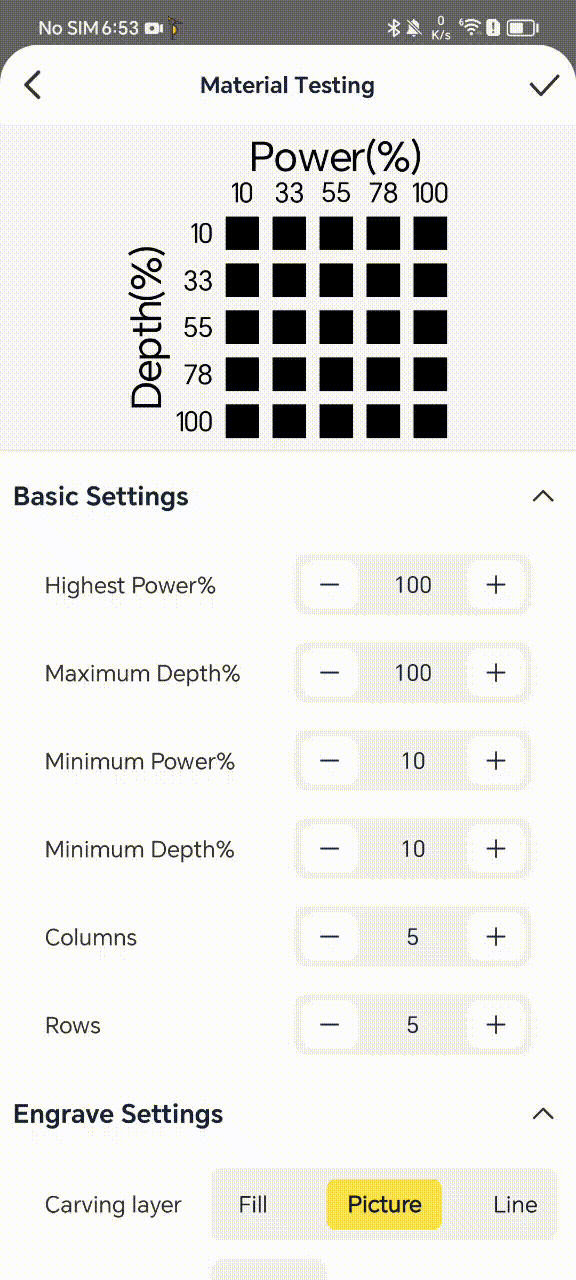

Pour l’Image, vous devez ajouter une image de test, puis sélectionner le type de laser et la résolution.
Pour la Ligne ou la Découpe, il vous suffit de sélectionner le type de laser.

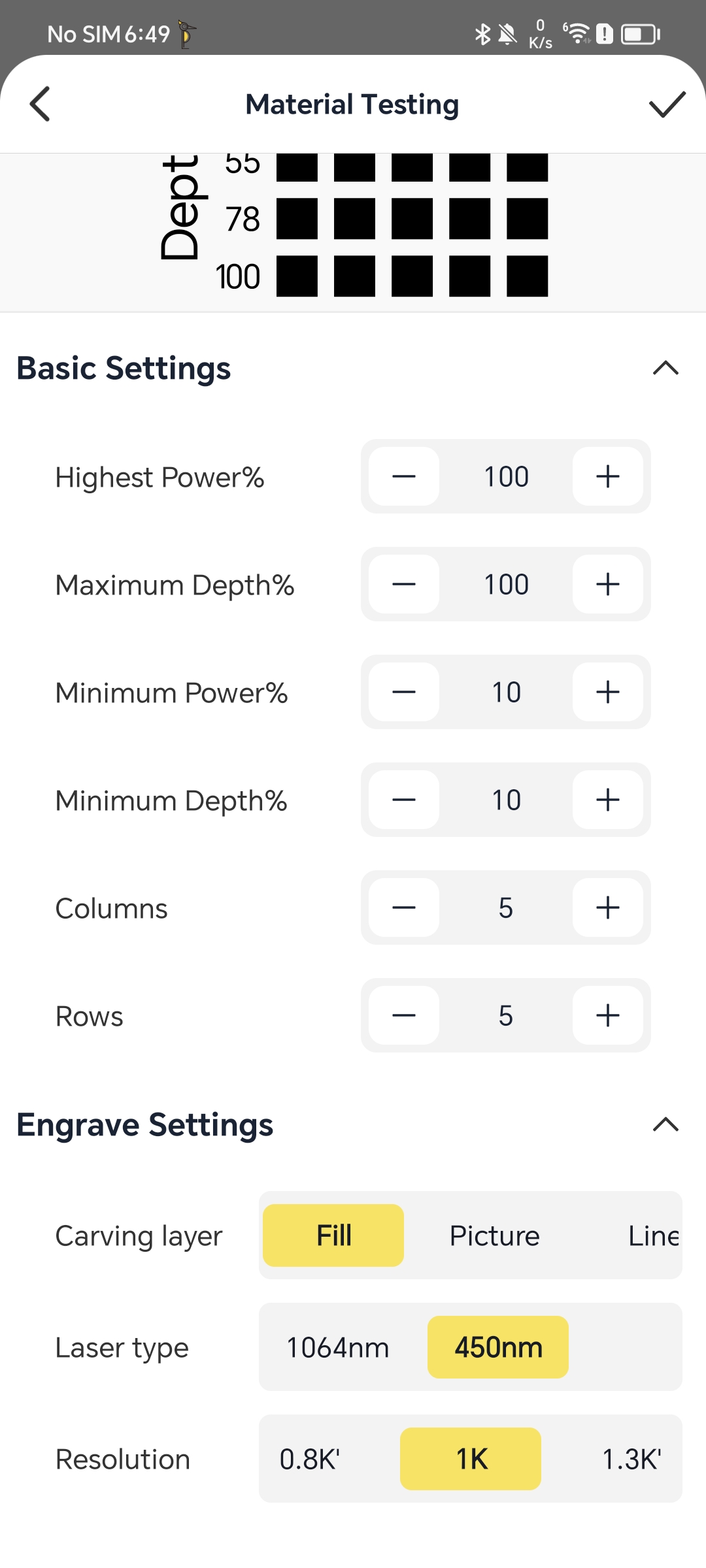

Remplissage
Ajouter une image peut être compliqué et peut ralentir votre téléphone ainsi que rendre le logiciel non réactif.

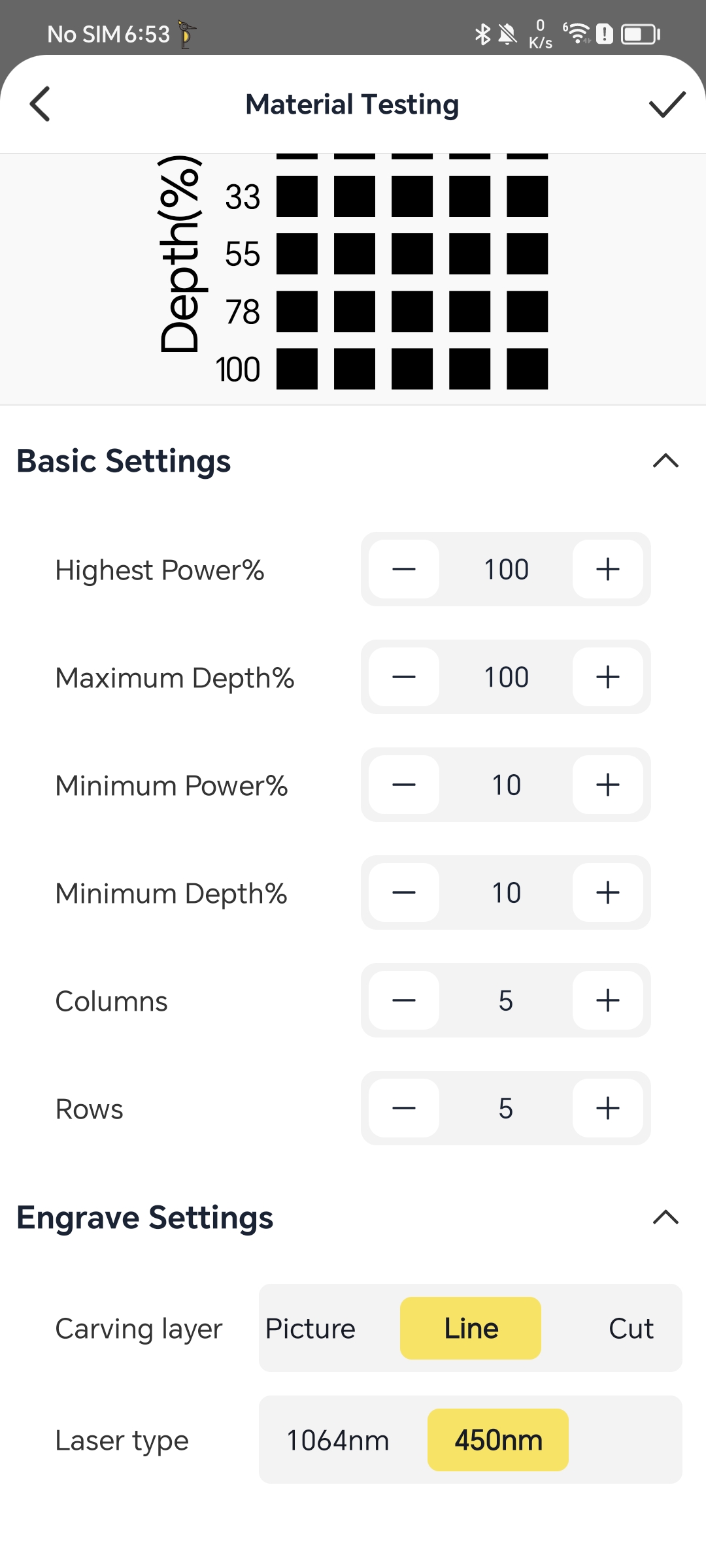

Ligne

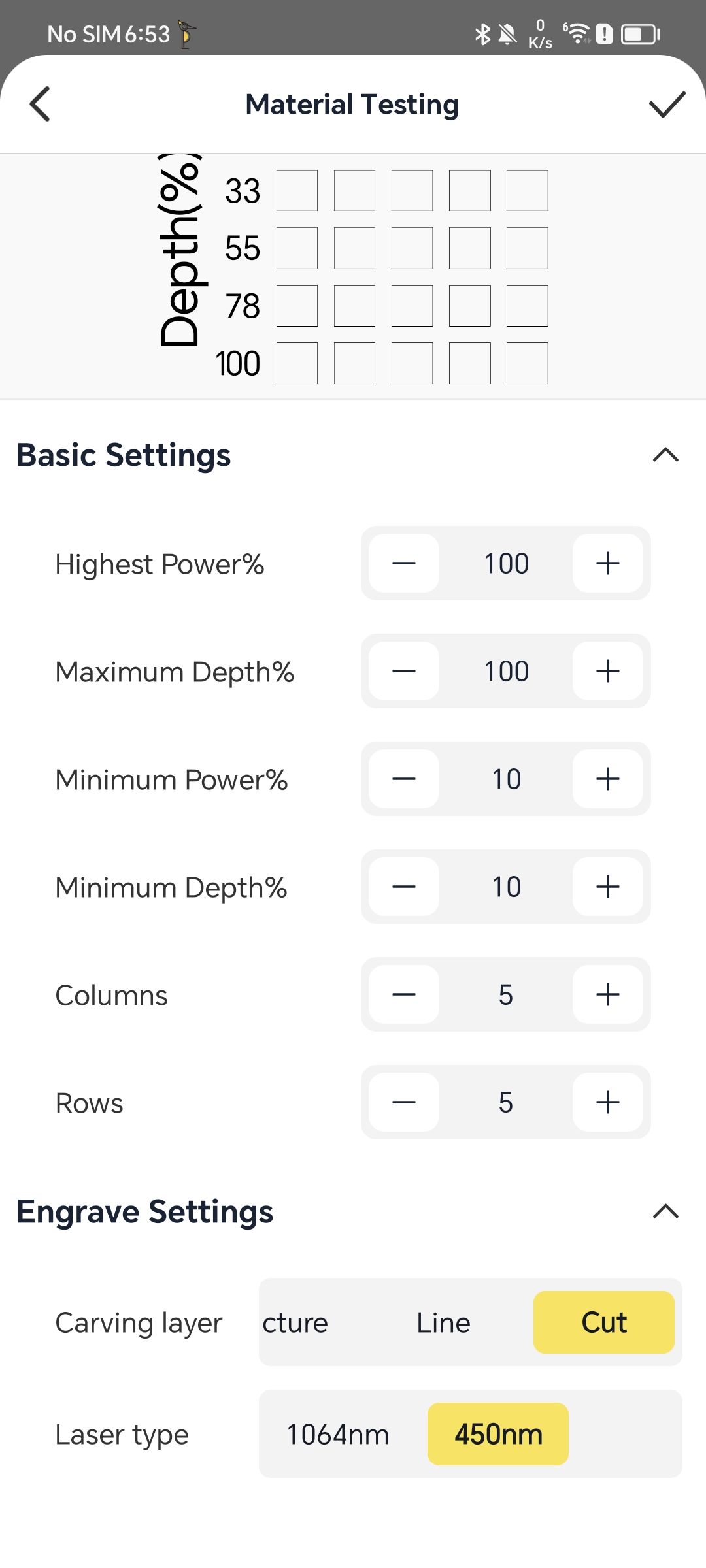

Découpe
Étape 4

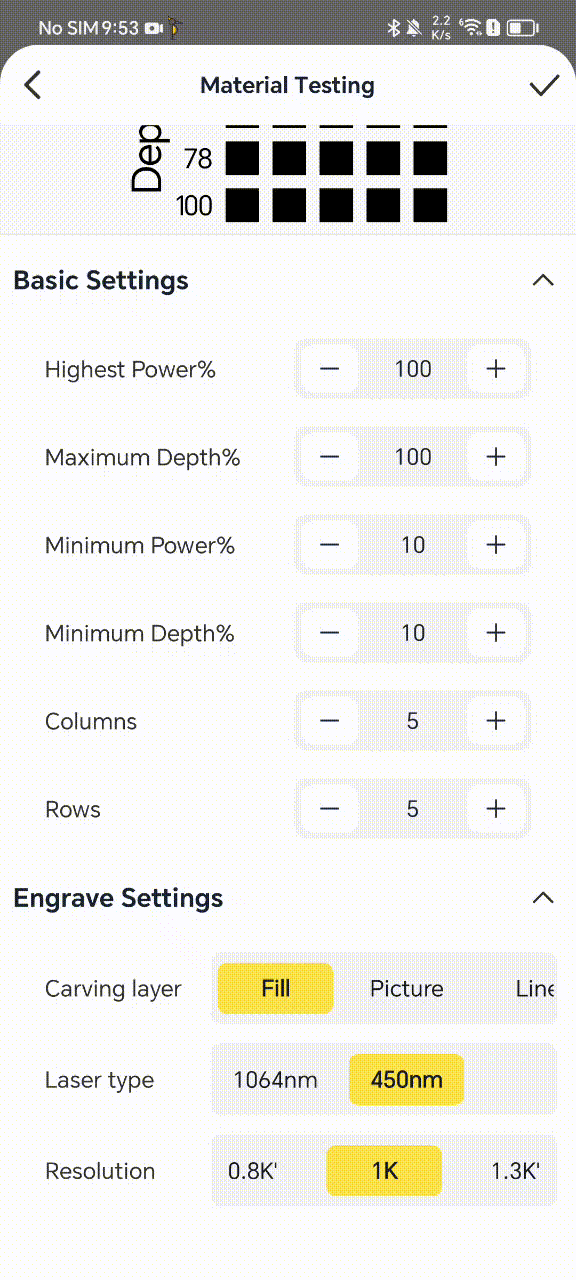

Cliquez sur "√" en haut à droite pour générer une Grille de test.
