LX2による平面素材の加工方法

  • 更新

本記事では、LaserPecker LX2を使用して平面素材を加工する方法について、包括的にご案内します。 対応可能な最大素材厚さは、LX2と併用するアクセサリー構成によって異なります。 各アクセサリー構成における対応素材厚さの上限については、以下の表をご参照ください。

アクセサリー 対応可能な素材厚さ
なし 0 ~ 45 mm
カッティングスラット 0 ~ 22 mm
ライザーベース 16.5 ~ 150 mm
ライザーベース + フレキシブル治具 0 ~ 60 mm
ライザーベース + コンベア用フィーダー 0 ~ 15 mm

# PC版LDSを使用する場合

ステップ1:素材を配置する

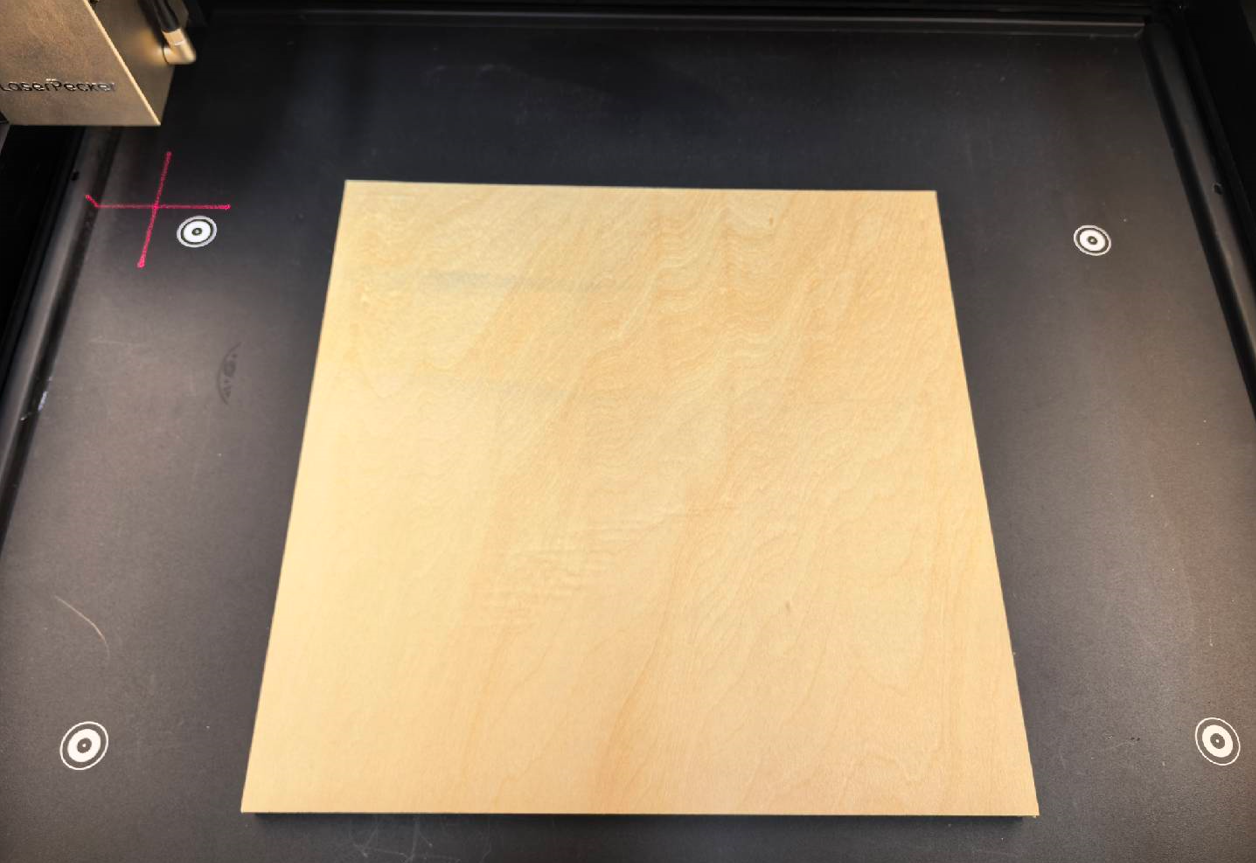

(1) 素材をベースプレート上に配置してください。

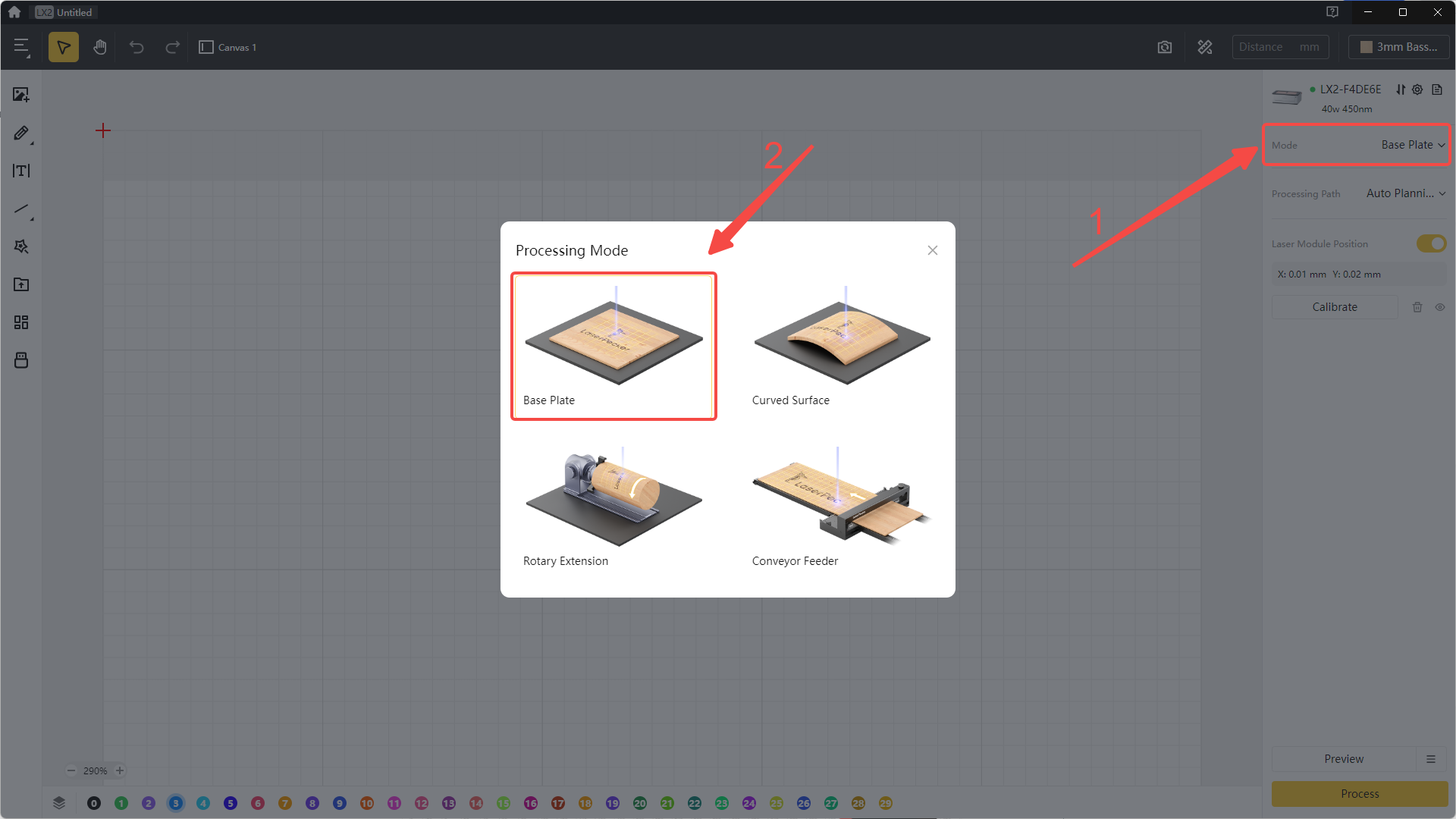

(2) 加工モードが「ベースプレートモード」に設定されていることを確認してください。 設定されていない場合は、右側パネルの「加工」セクションから切り替えてください。


ステップ2:カメラ背景を更新する

(1) 本体の保護カバーを閉じてください。

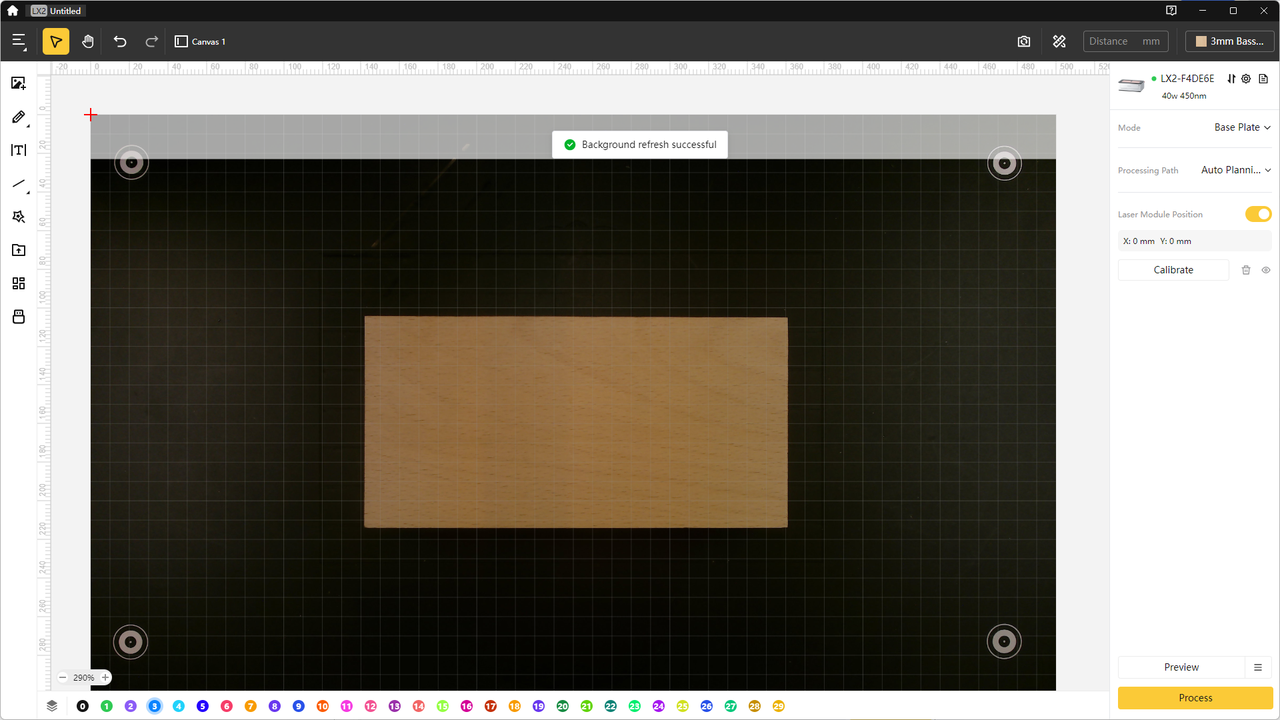

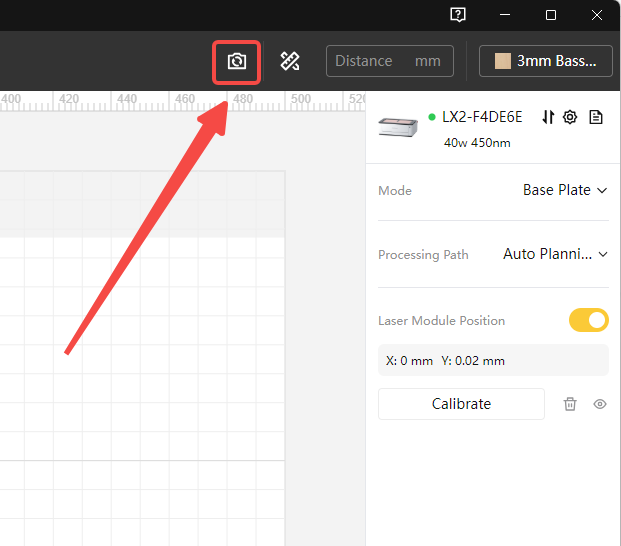

(2) LDS ソフトウェア右上のカメラアイコンをクリックし、 背景を更新してください。実際の加工エリアが表示されるまでお待ちください。



背景を更新する前に、カメラの保護フィルムが取り外されていることを必ず確認してください。

ステップ3:レーザーフォーカスを設定する

LX2に搭載されている距離センサーにより、レーザーモジュールと素材表面との距離を自動測定することが可能です。手動での数値入力にも対応しています。 装置は設定された距離パラメータに基づき、レーザーモジュールを最適な焦点位置へ自動的に調整します。

自動測定

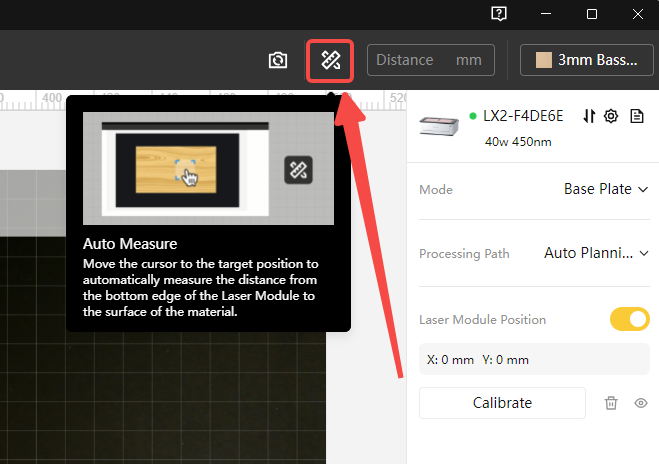

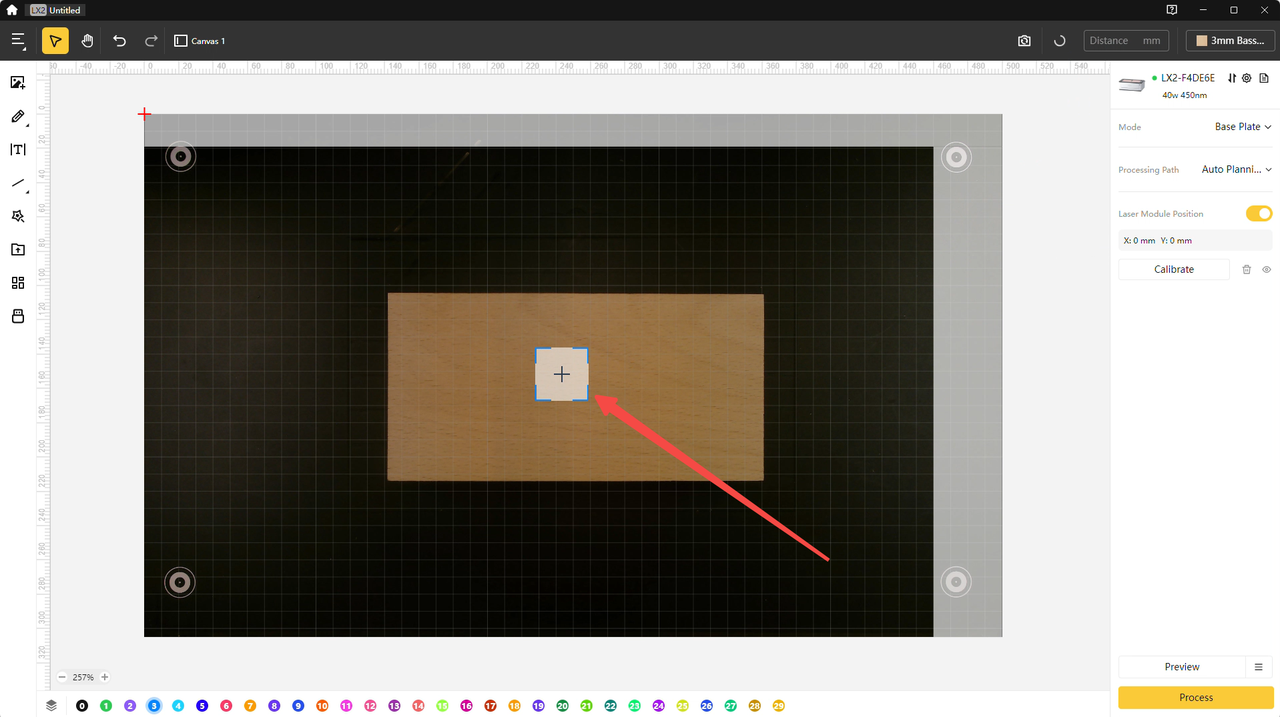

(1)[自動測定]をクリックし、カーソルを加工する素材上に移動して左クリックしてください。 測定が完了するまで、装置が自動測定を行いますのでお待ちください。

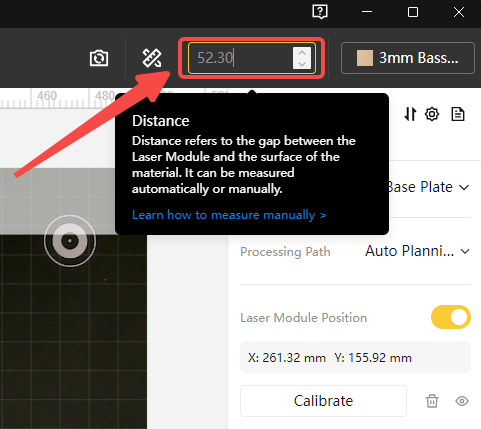

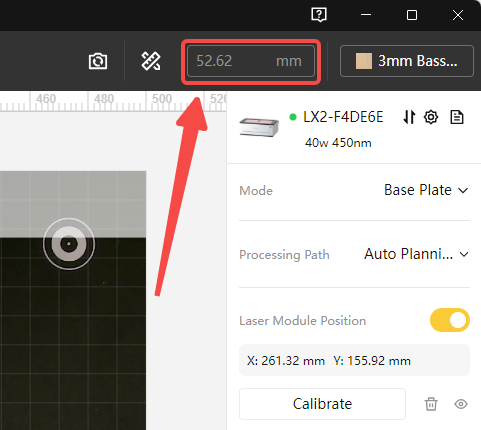

(2)測定が完了すると、測定された距離が[自動測定]アイコン横の入力欄に表示されます。


測定前に、距離センサーのプローブが突出していないことを確認してください。

手動測定

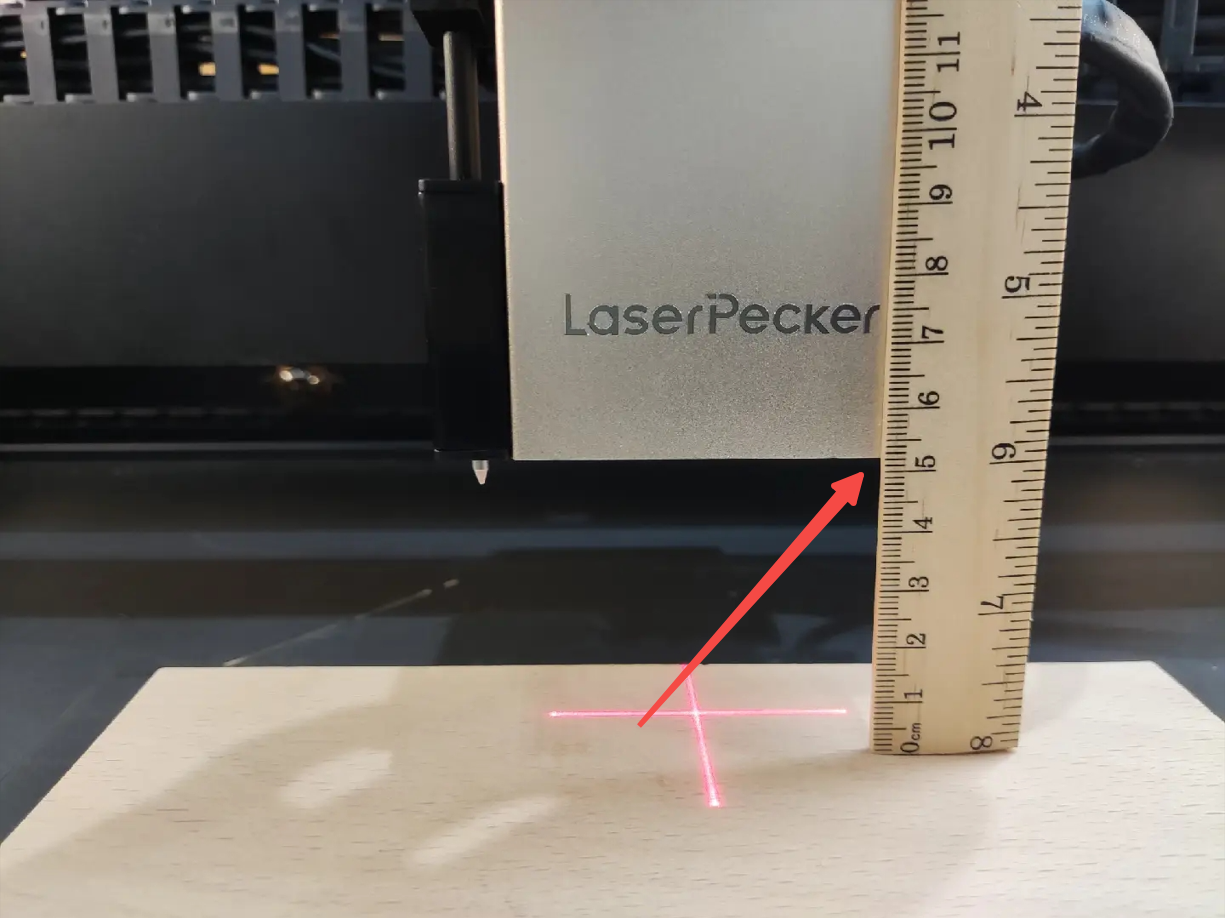

(1)レーザーモジュールを素材の上方に手動で配置し、 定規を使用して素材表面からレーザーモジュール底面までの距離を測定してください。


(2)測定した数値を、距離入力欄に入力してください。


ヒント

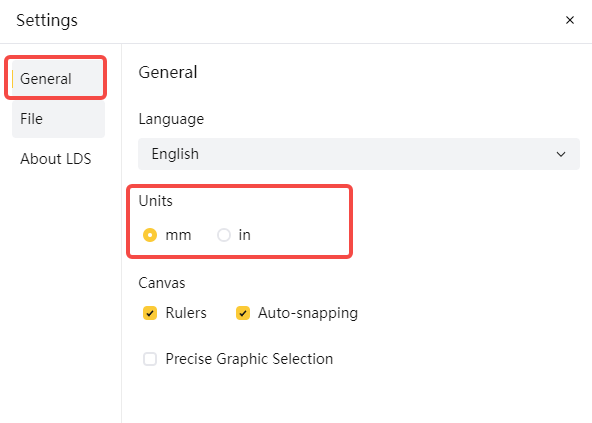

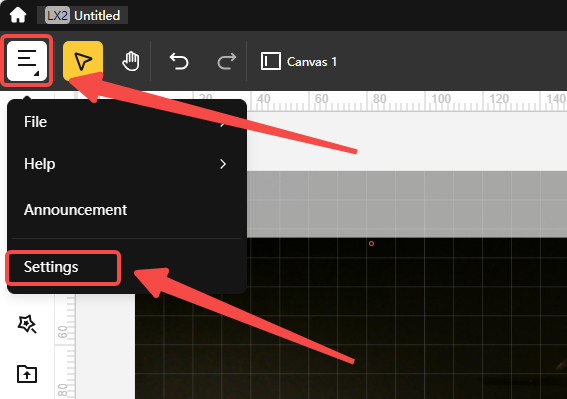

単位(mm/inch)は、左上のメインメニューから [設定]ページにて変更できます。


ステップ4:加工オブジェクトをデザインする

(1)左側のツールバーを使用して、基本図形やテキストの作成、パターンの描画、画像の読み込み、

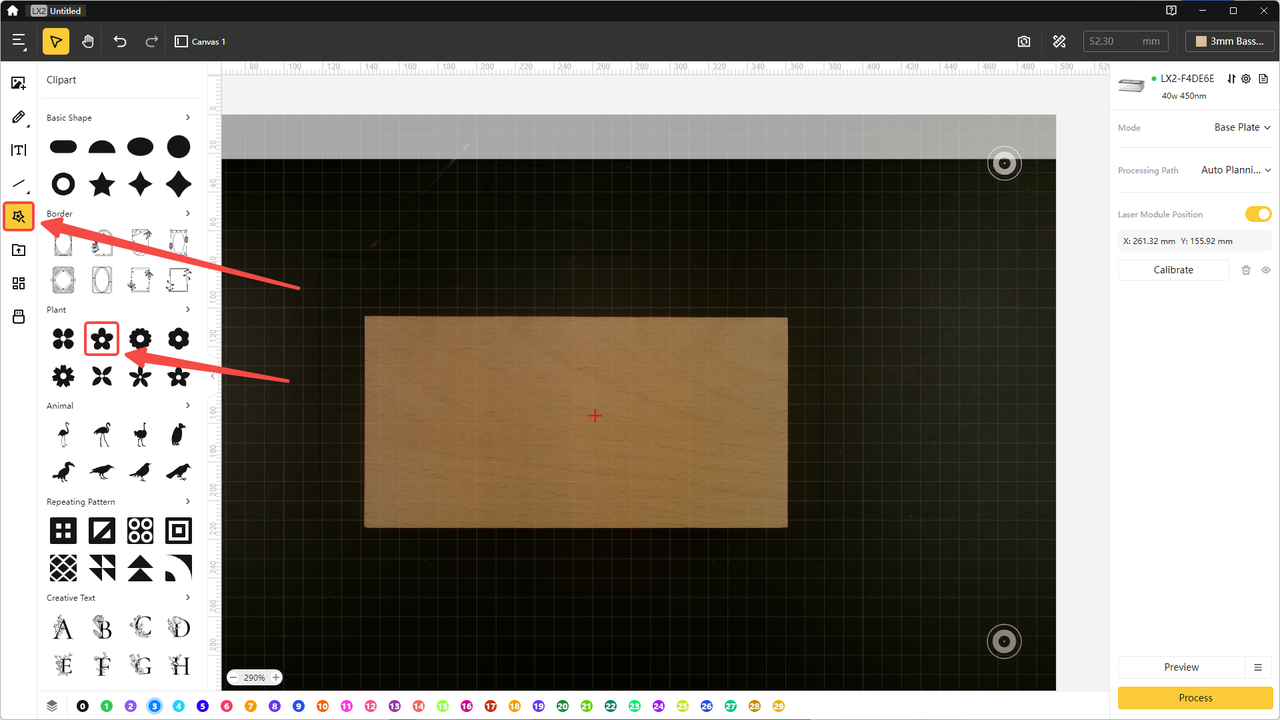

またはソフトウェアに用意されている素材を使用できます。例:内蔵素材を選択します。

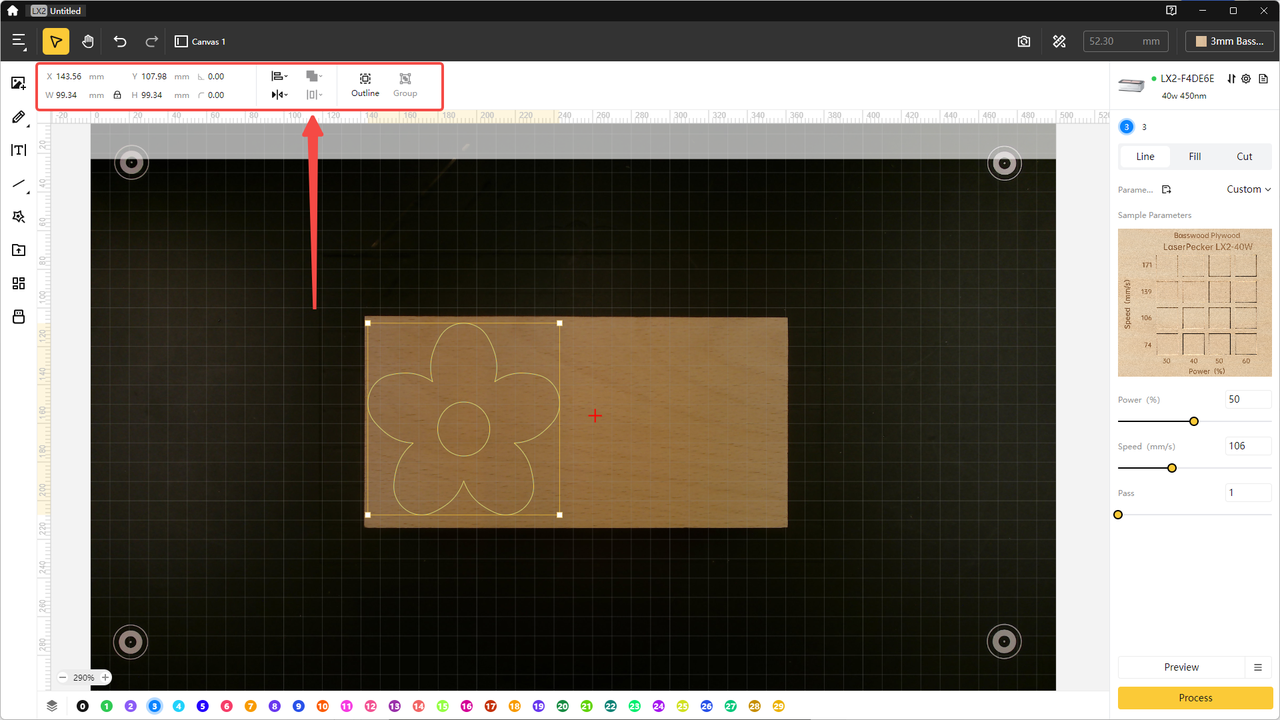

(2)キャンバス上のオブジェクトを選択すると、上部の編集ツールバーが有効になります。 必要に応じて、位置、サイズ、角度を調整してください。


ステップ5:加工パラメータを設定する

(1)加工を行うオブジェクトを選択してください。

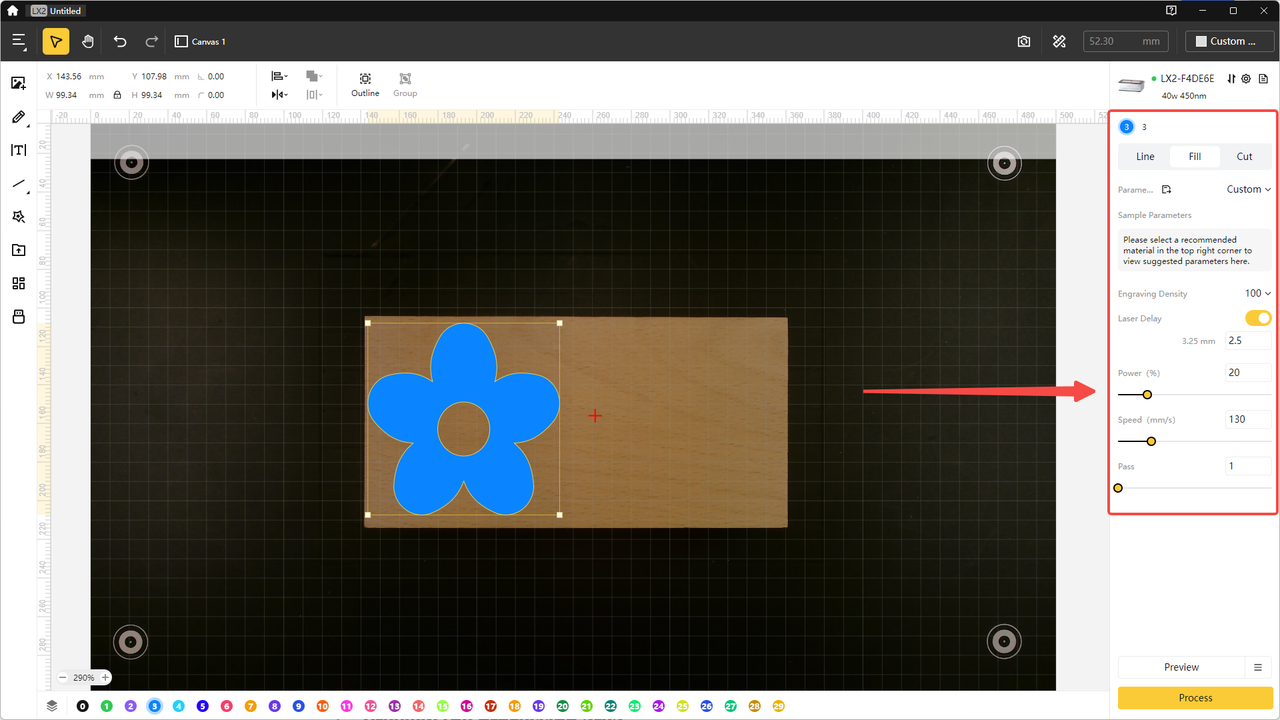

(2)右側のパネルで、加工モードおよびパラメータを設定してください。


ヒント
パラメータの設定および保存方法の詳細については、「LX2の加工パラメータを設定・保存する方法」を参照してください。

ステップ6:加工エリアをプレビューする

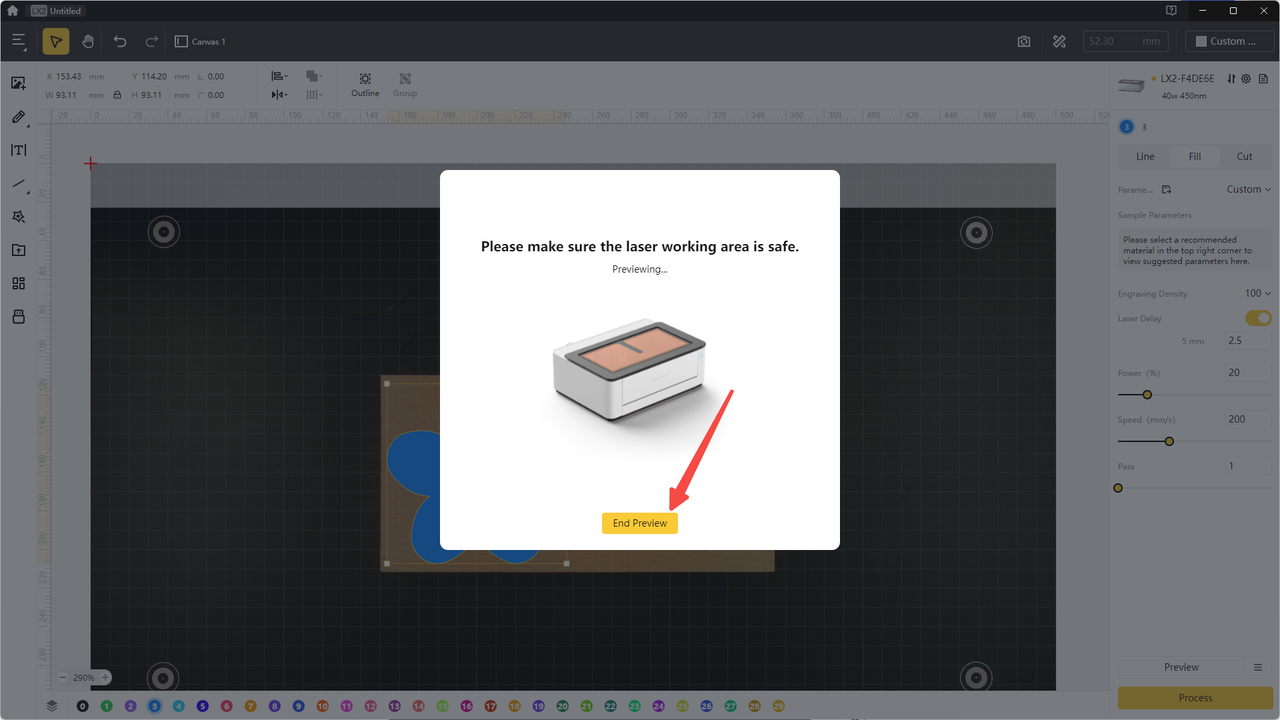

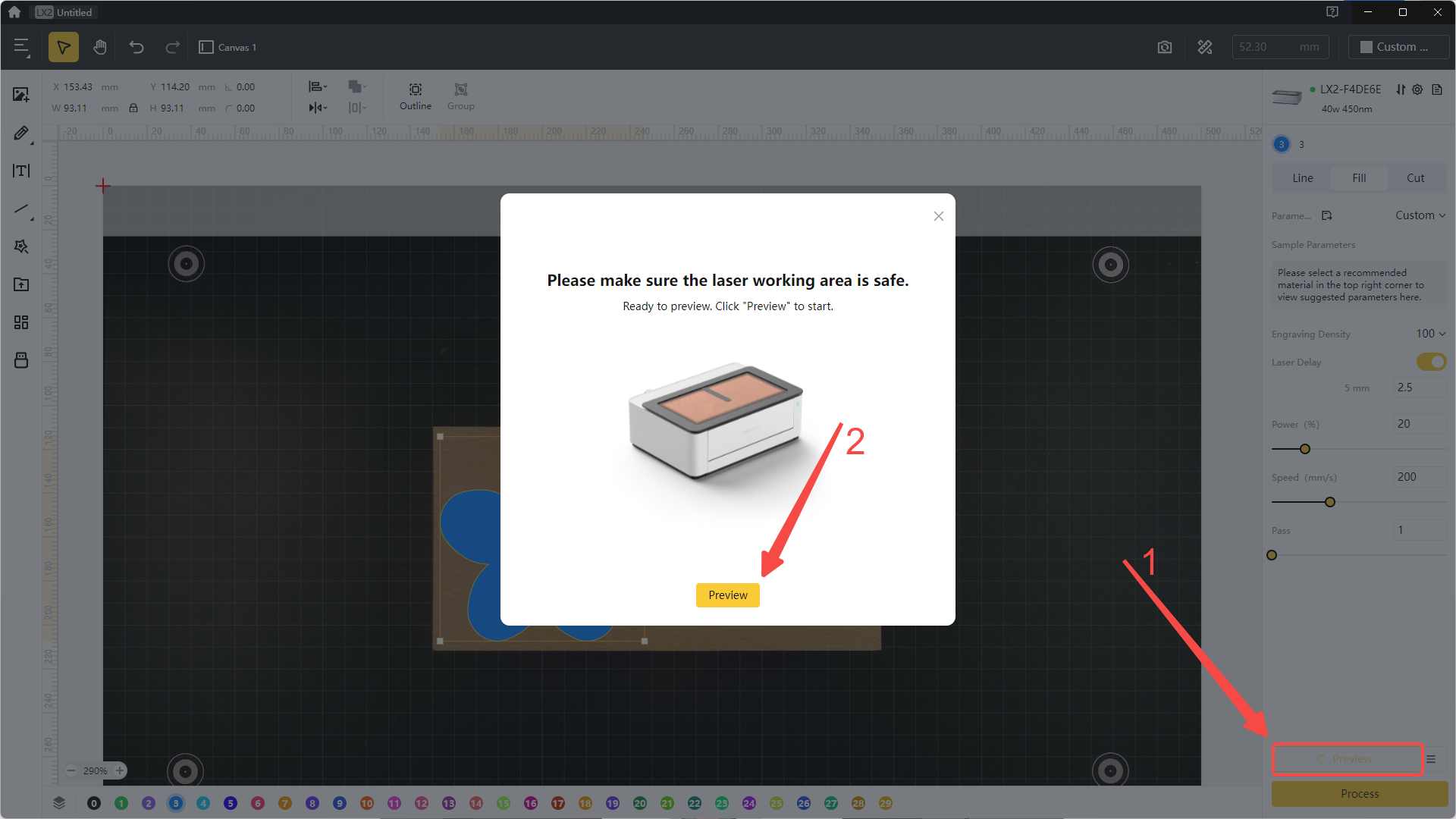

(1)右下の[プレビュー]をクリックし、続いて[プレビューを開始]をクリックします。 赤十字線が加工オブジェクトの外形をなぞり、素材上で加工エリアを確認できます。


(2)位置と範囲に問題がないことを確認したら、[プレビューを終了]をクリックしてください。 加工エリアが正確でない場合は、素材の位置またはソフトウェアのキャンバス上にある加工オブジェクトを調整し、 再度プレビューを行ってください。


ステップ7:加工を開始する

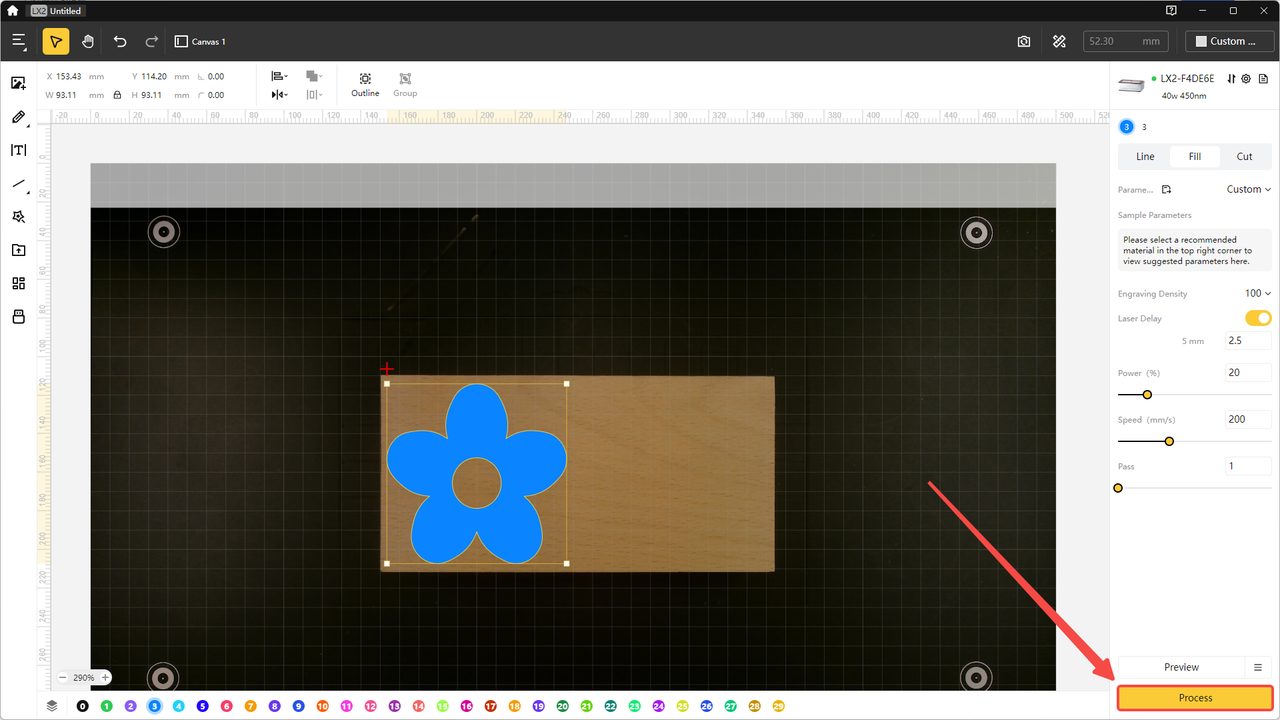

(1)画面右下にある[加工]をクリックしてください。

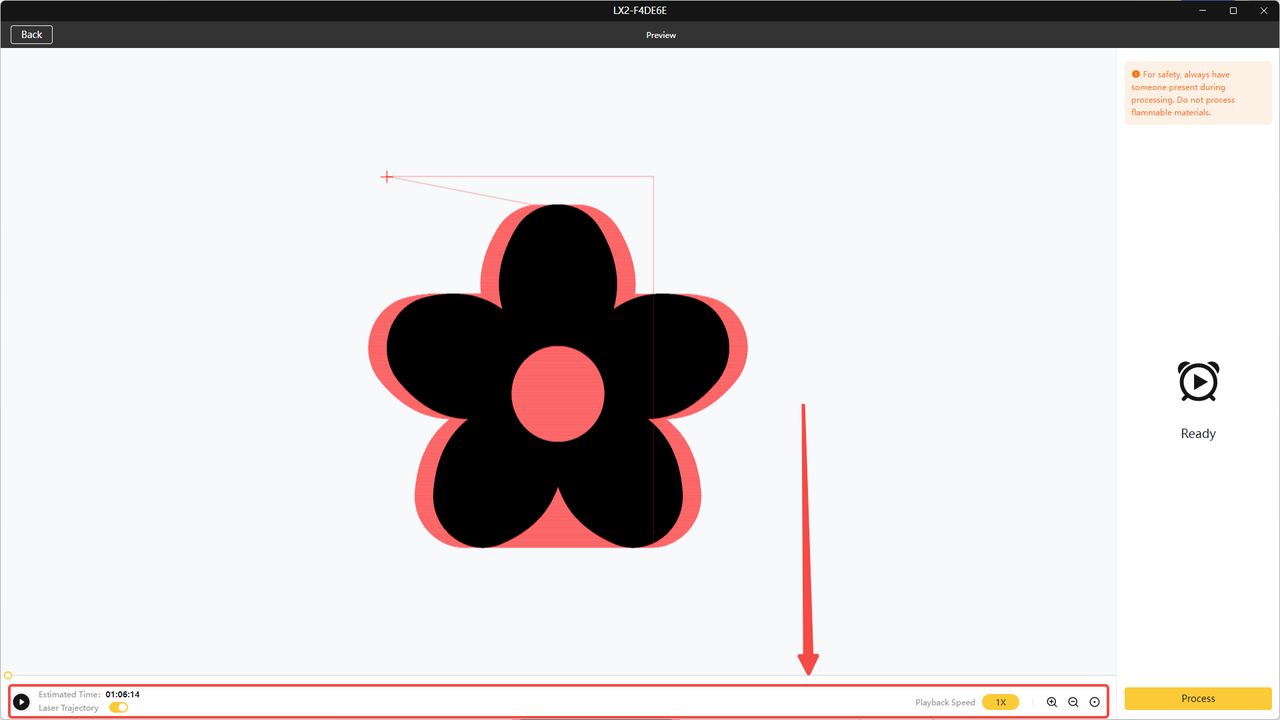

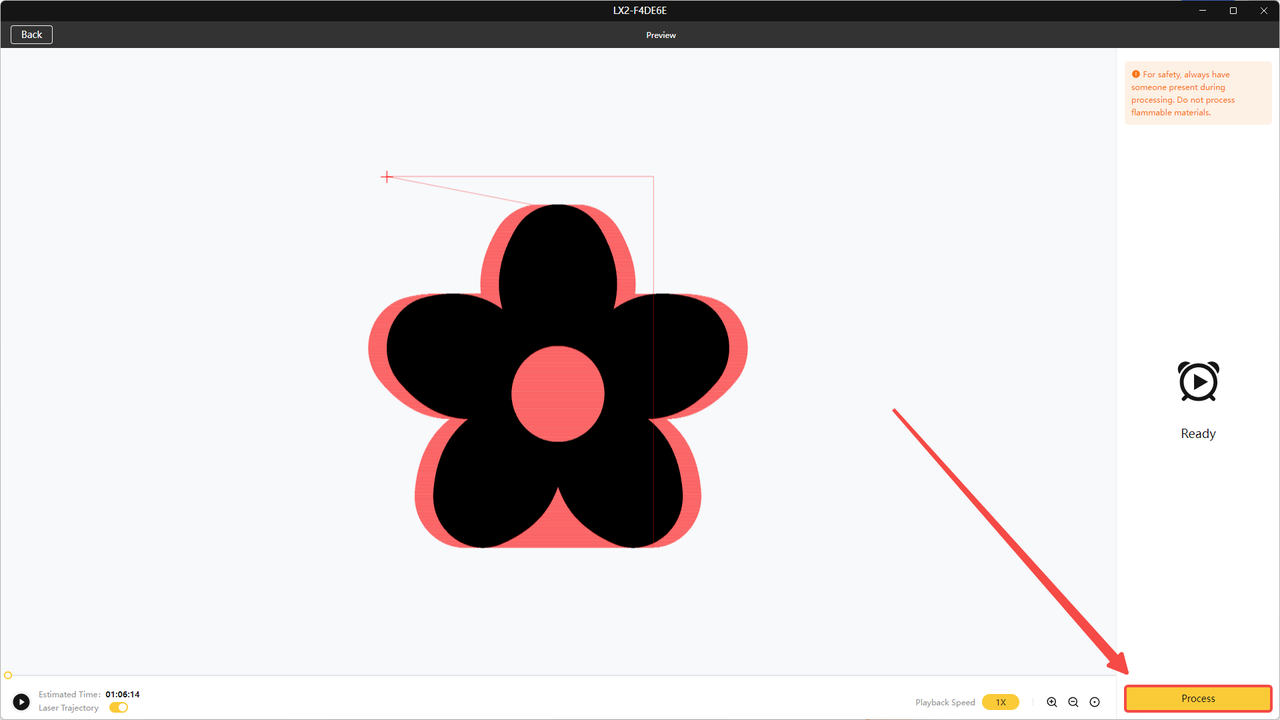

(2)加工プレビュー画面では、シミュレーションされた加工経路および 推定加工時間を確認できます。

  • 左下の再生ボタンをクリックすると、ツールパスのシミュレーションを再生できます。
  • 再生中は、赤いラインがレーザーの走行軌跡を示し、 黒く塗りつぶされた部分が実際の彫刻エリアを示します。 必要に応じて、レーザー走行軌跡の表示/非表示を切り替えることができます。
  • 再生速度を調整して、アニメーションの進行速度を変更できます。
  • ズーム操作により、表示を拡大または縮小して細部を確認できます。


(3)内容を確認後、画面右下の[加工]を再度クリックして処理を進めてください。

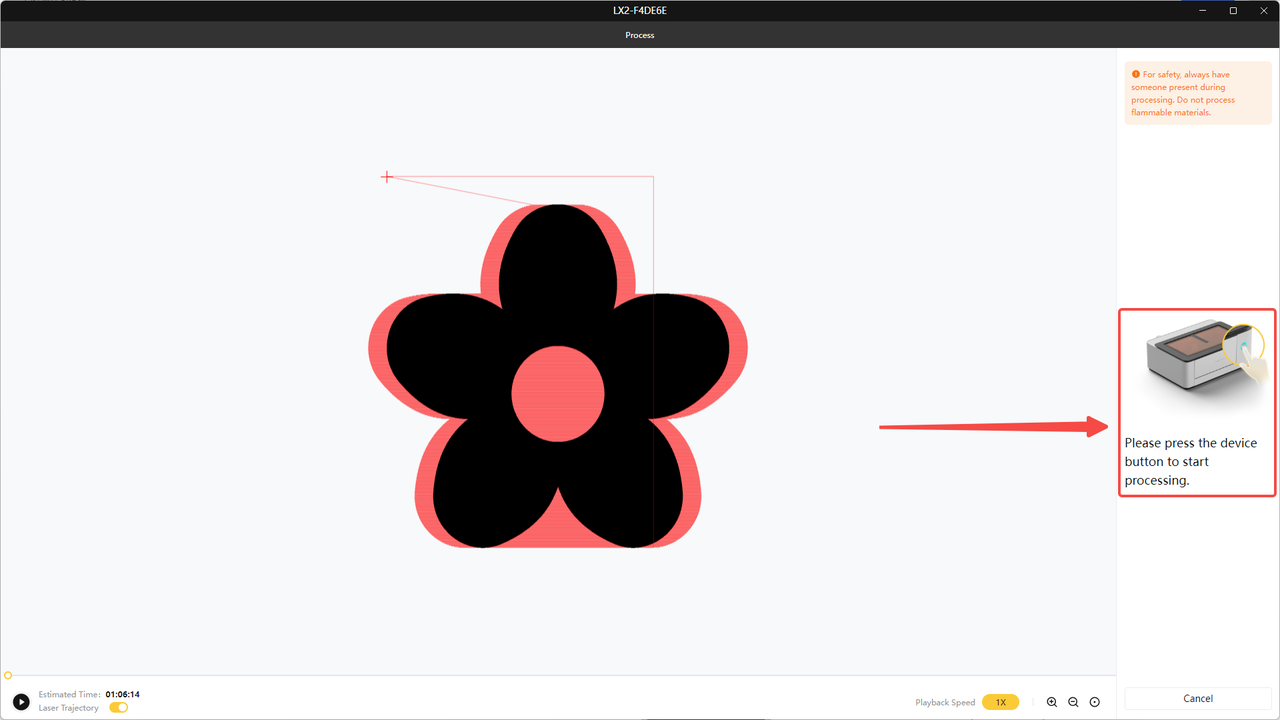

(4)LX2のすべてのカバーが確実に閉じられていることを確認し、 本体の物理ボタンを押して加工を開始してください。


# モバイル版LDSを使用する場合

ステップ1:材料を設置する

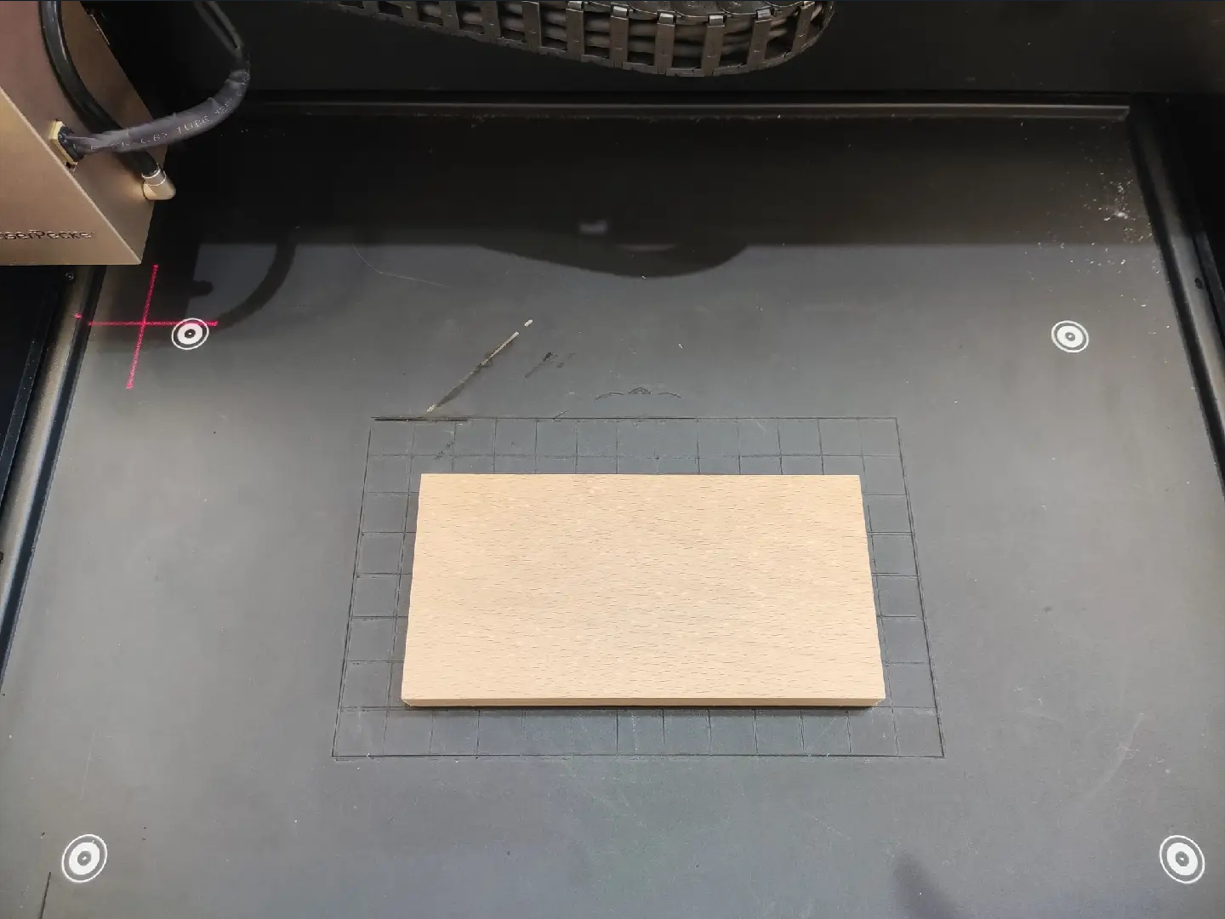

  • 彫刻する材料をベースプレートの上に置いてください。

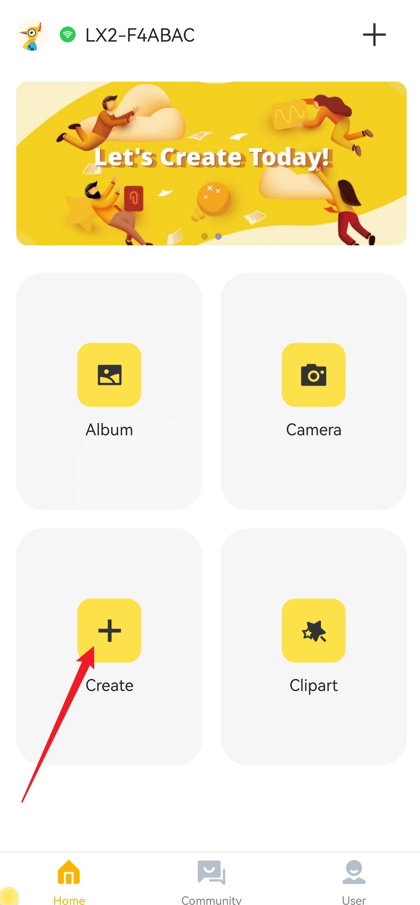

  • 「作成」ボタンをタップして、キャンバス画面を開いてください。

ステップ2:カメラ背景を更新する

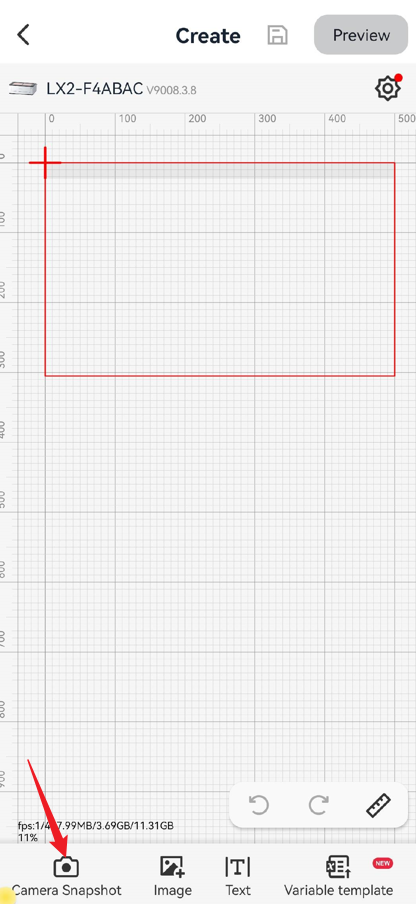

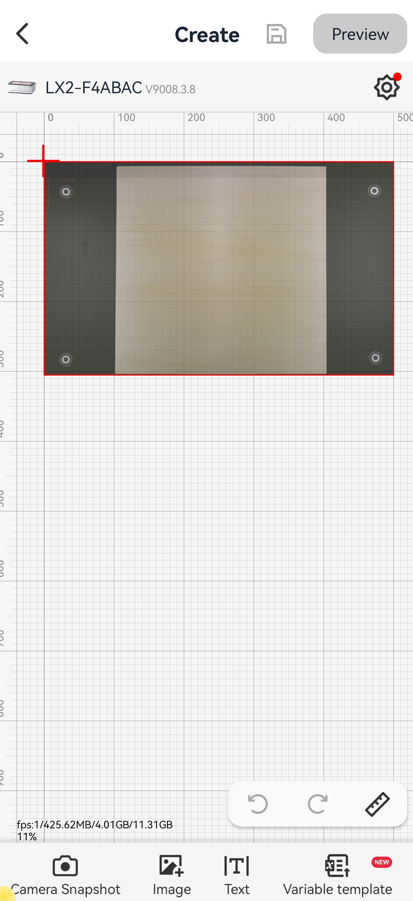

  • キャンバス画面左下にある「カメラスナップショット」ボタンをタップしてください。

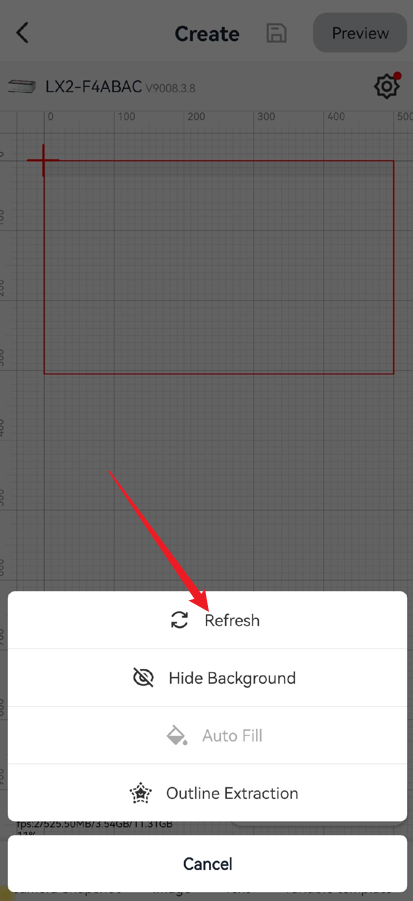

  • 「リフレッシュ」をタップして、カメラ映像を更新してください。
  • 更新が正常に完了すると、キャンバス上に装置内部の現在の映像が表示されます。

ステップ3:レーザーの焦点を設定する

以下のいずれかの方法を選択して、レーザーの焦点を設定してください。

(1) 自動測定

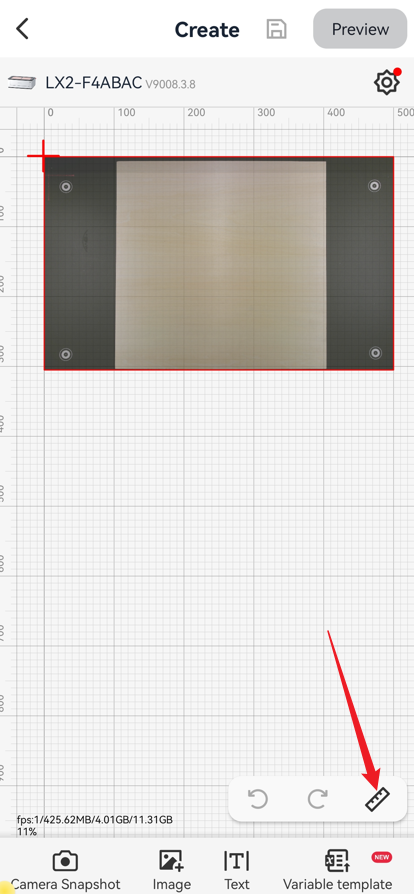

  • キャンバス画面右下にある定規アイコンをタップしてください。
  • 「自動測定」ボタンをタップしてください。

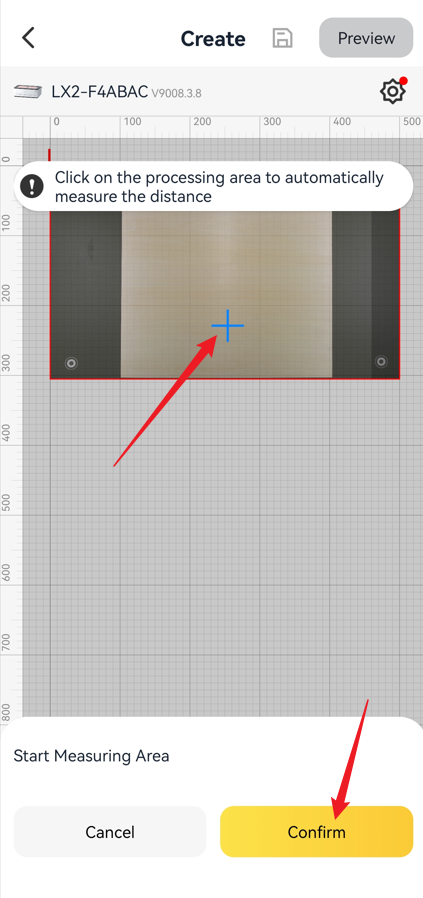

  • 画面の指示に従い、加工対象エリアをタップしてください。選択した位置に青色の十字マークが表示されます。

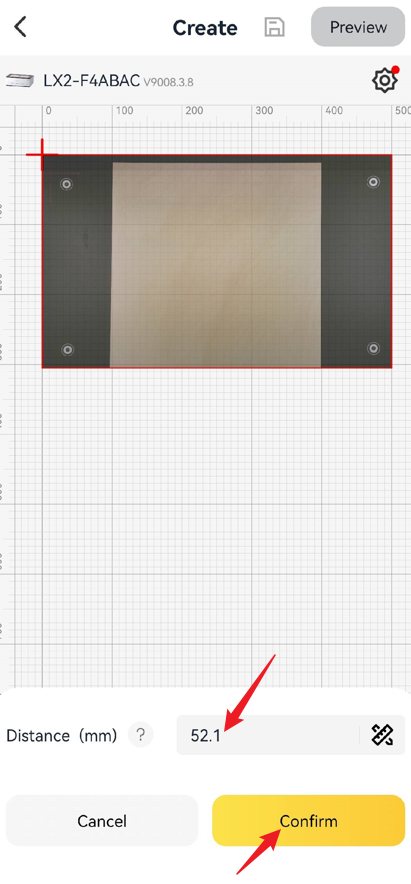

  • 十字マークの位置が正しいことを確認したら、「確認」をタップして自動フォーカスを開始してください。

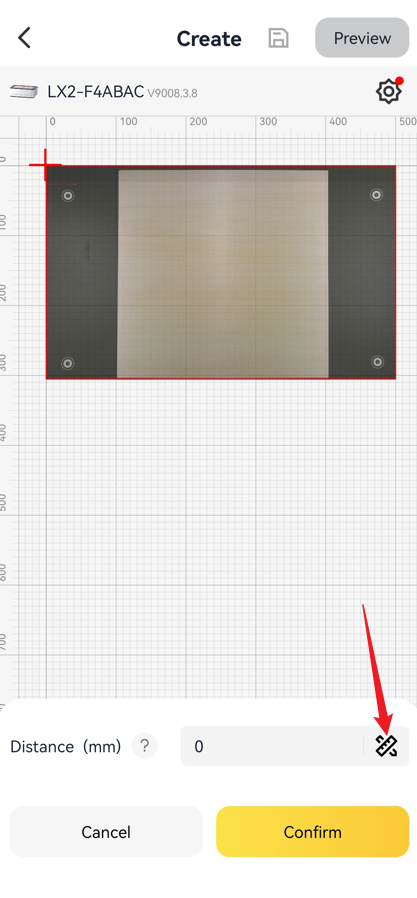

(2) 手動測定

  • レーザーモジュールを手動で材料の上方に移動してください。
  • 定規を使用して、材料表面からレーザーモジュール下端までの距離を測定してください。
  • 測定した数値を距離入力欄に入力し、「確認」をタップしてください。

ステップ4:デザインを作成する

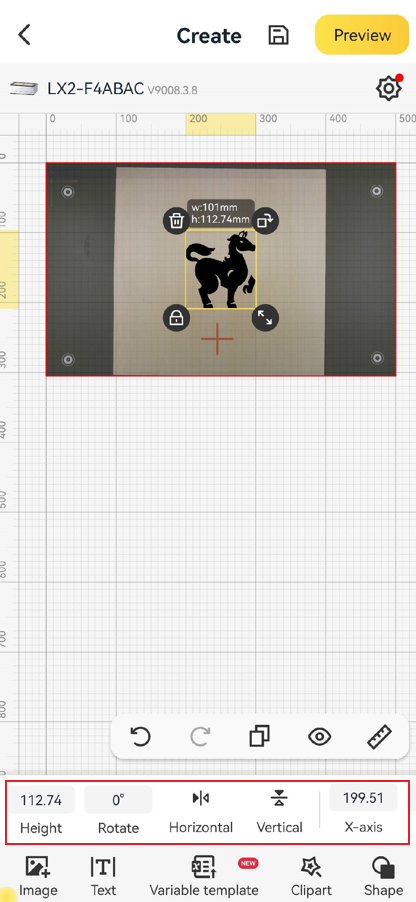

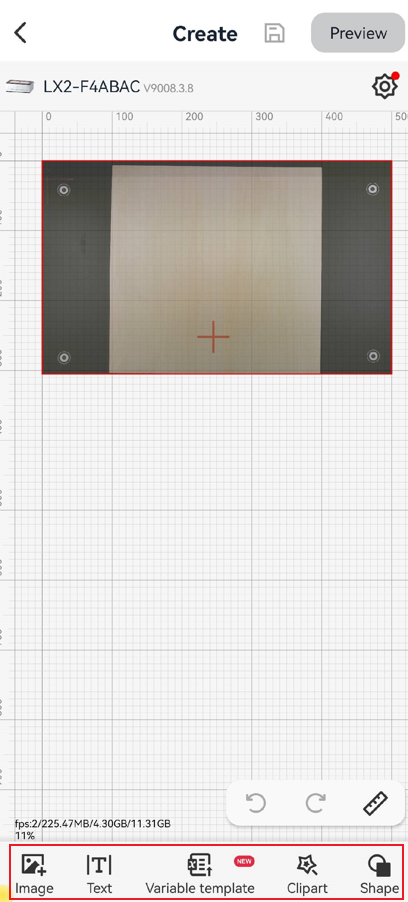

  • キャンバス画面下部のツールバーから、画像、テキスト、またはパターンを読み込んでください。
  • 編集バーをスワイプして、デザインのサイズや位置を必要に応じて調整してください。

ステップ5:彫刻エリアをプレビューする

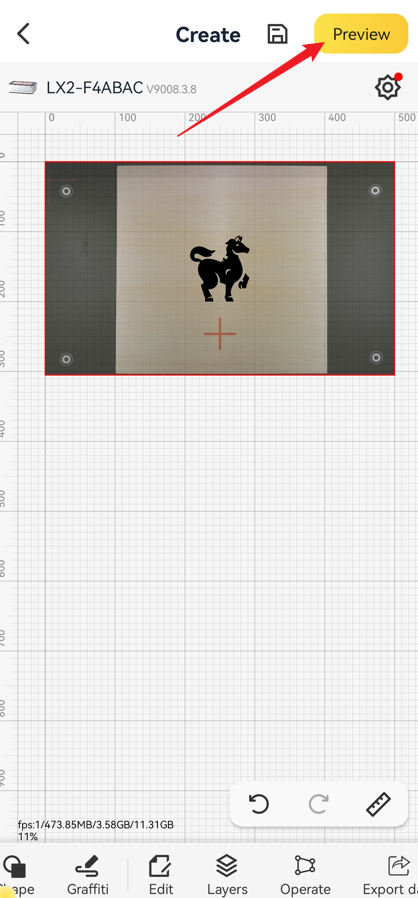

  • キャンバス右上の「プレビュー」ボタンをタップし、プレビュー設定画面に入ります。

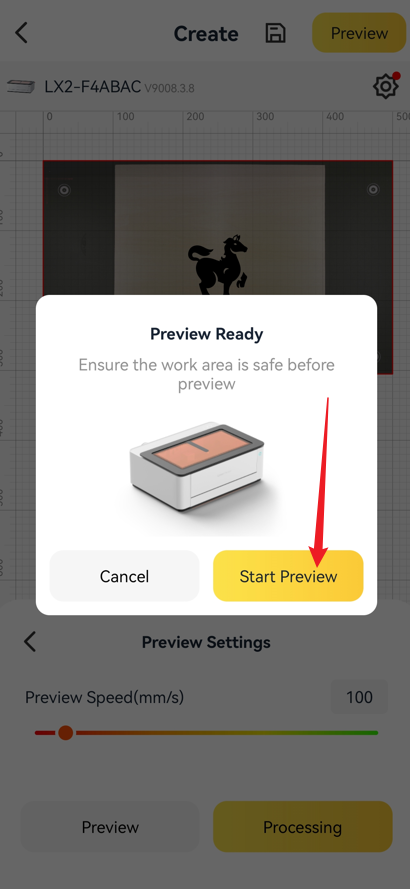

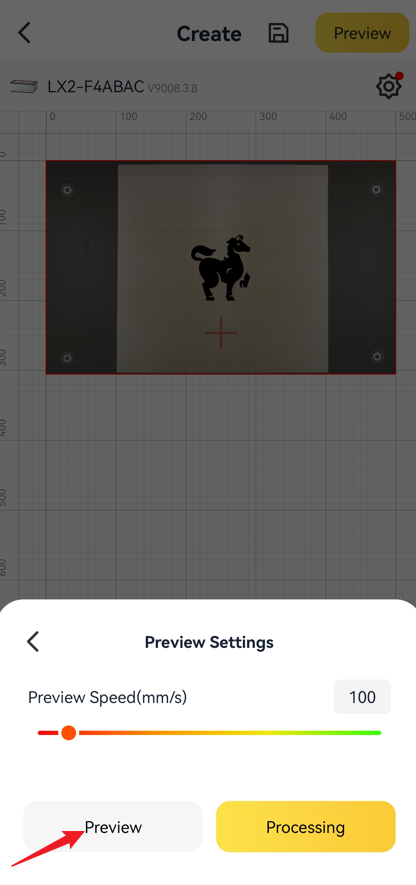

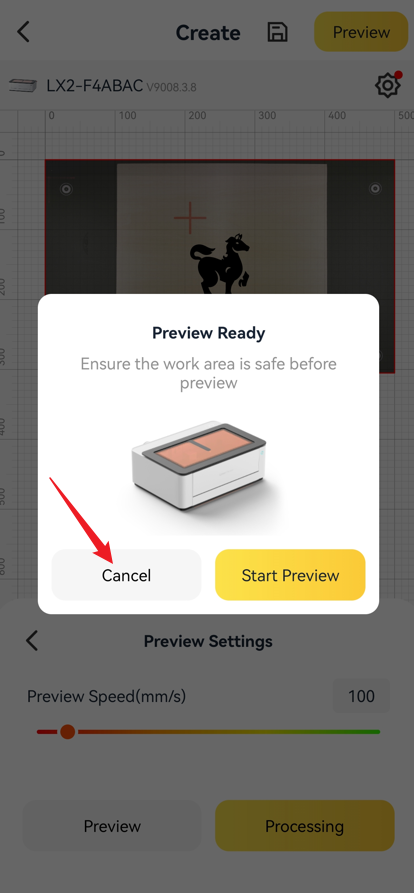

  • 左下の「プレビュー」をタップし、ポップアップ画面で「プレビューを開始」をタップします。

プレビューフレームが、意図した彫刻エリアと一致していることを確認したら:

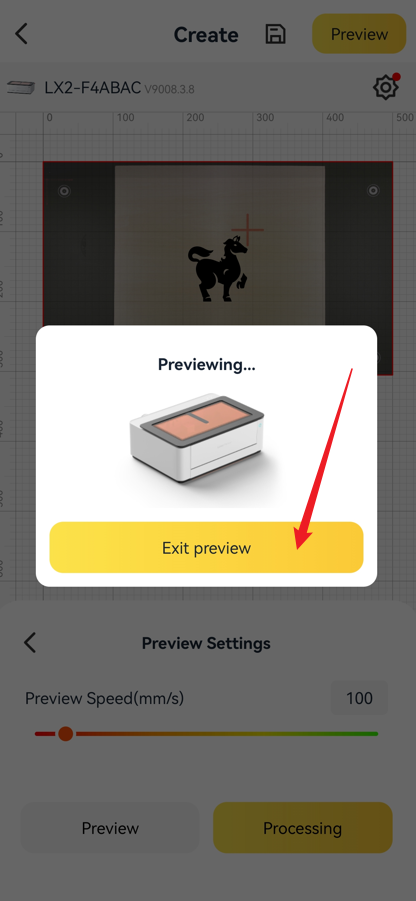

  • 「プレビューを終了」をタップし、続いて「キャンセル」をタップしてキャンバスに戻ります。

ステップ6:加工パラメータを設定する

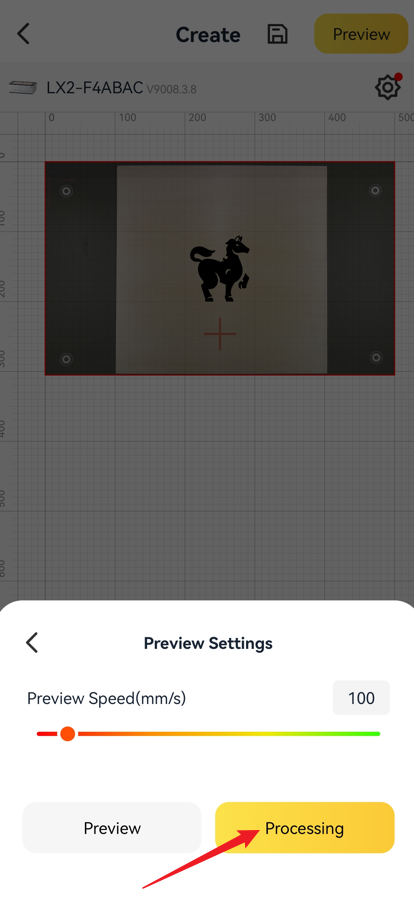

  • 「加工」ボタンをタップし、パラメータ設定画面に入ります。

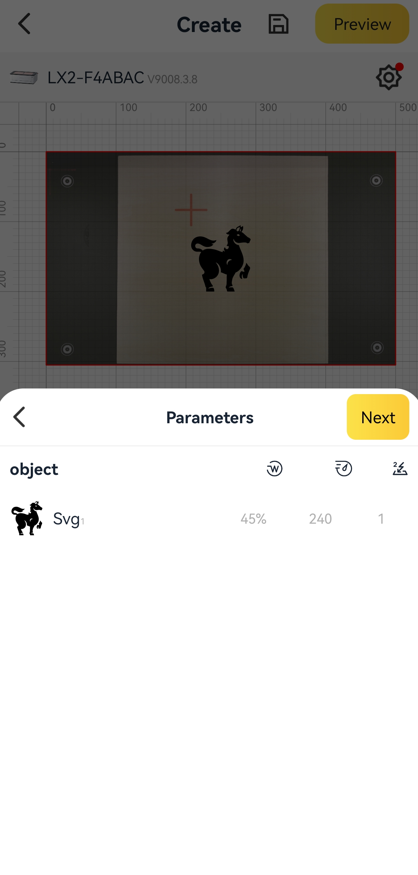

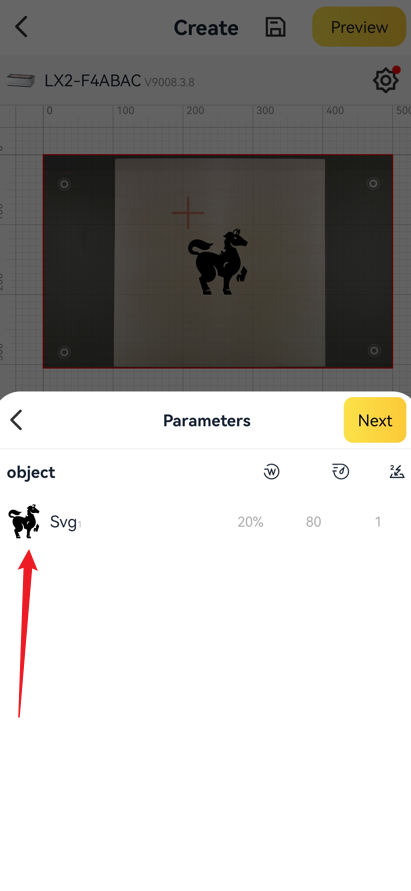

  • オブジェクト一覧から要素を選択し、各パラメータを設定します。

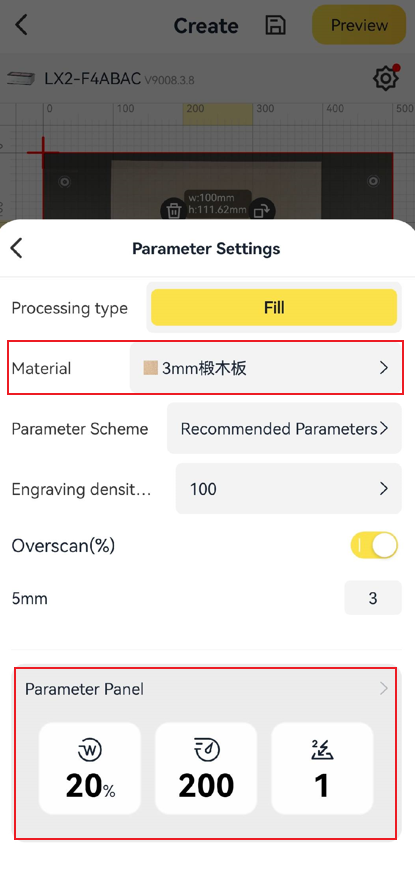

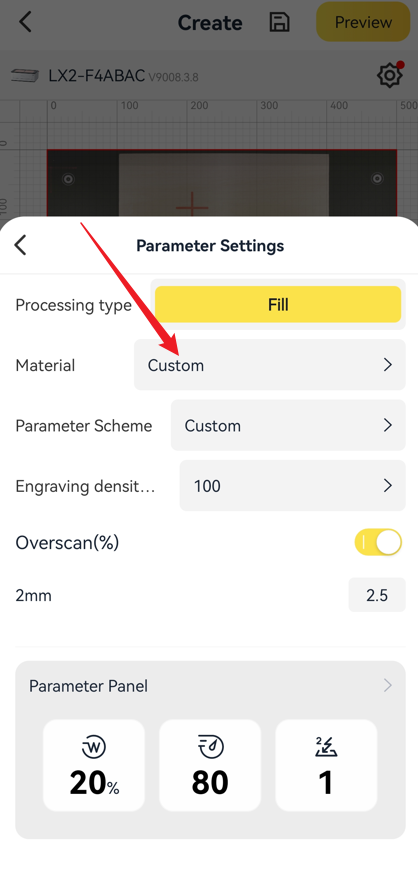

  • 素材タイプを選択してください。LDSが推奨パラメータを自動的に適用します。
  • LX2 における彫刻密度およびオーバースキャンの詳細については、こちらの記事をご参照ください。

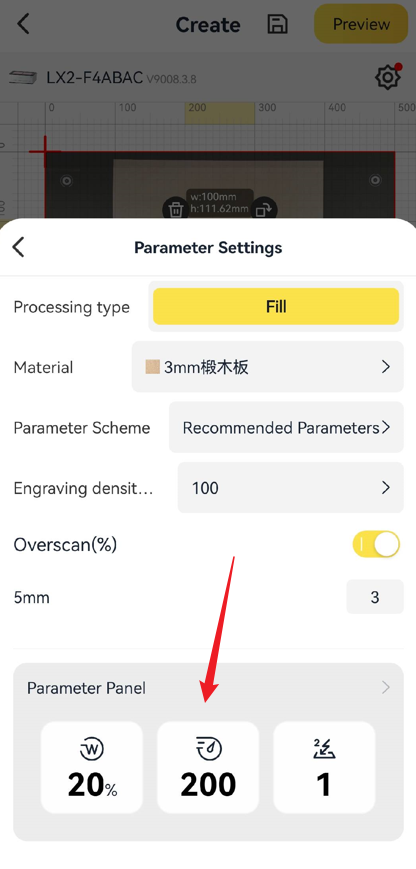

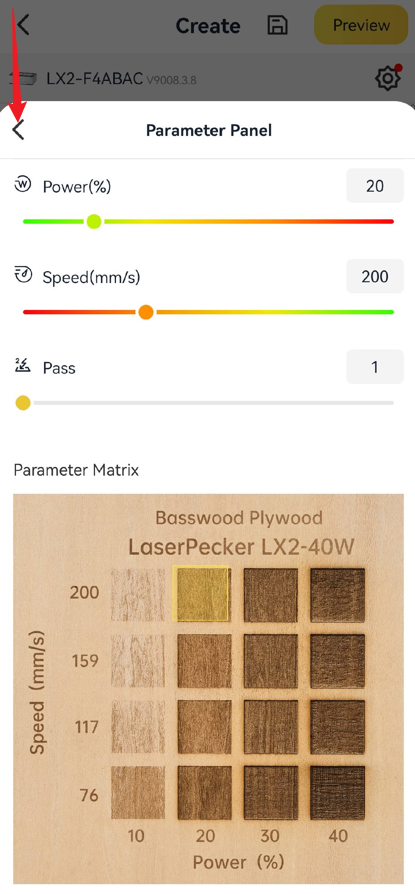

  • 詳細設定を調整するには、「パラメータパネル」をタップします。

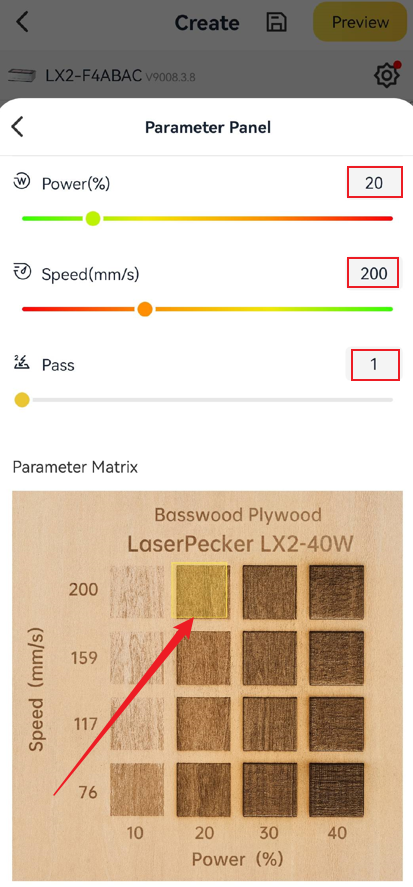

  • パラメータマトリクスのテストチャートを参照し、目的に応じた彫刻効果を選択してください。

ステップ7:加工を開始する

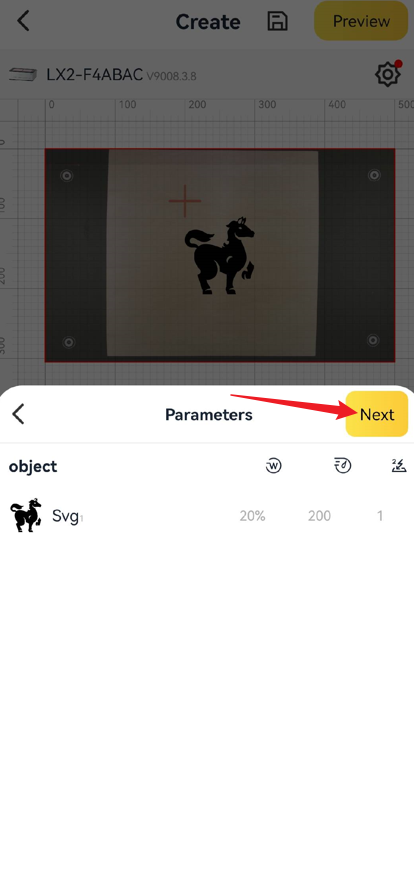

  • 「戻る」をタップしてパラメータ画面に戻り、続いて「次へ」をタップして加工画面に進みます。

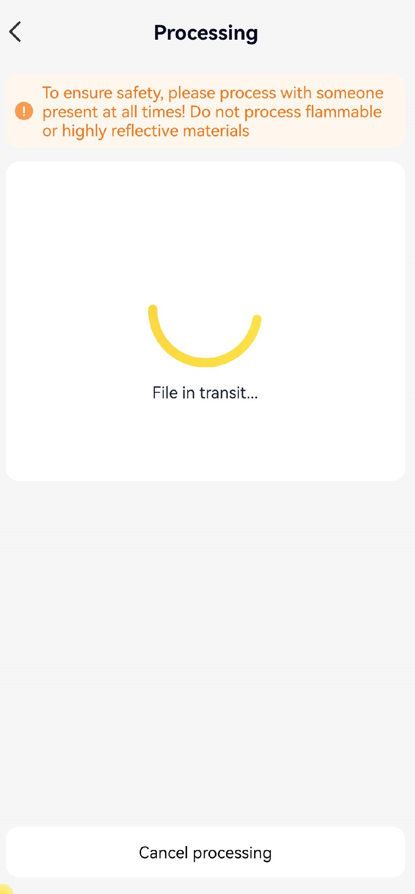

  • ファイル転送が完了するまでお待ちください。

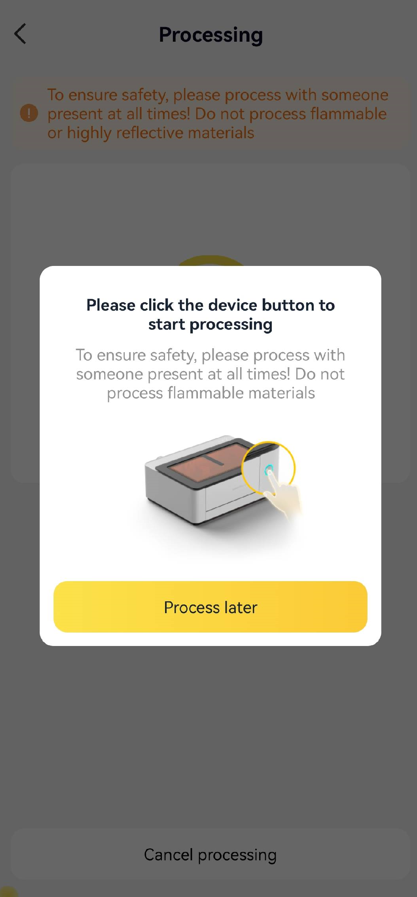

  • 本体の多機能ボタンを押して、彫刻を開始します。
