LightBurnでLP4を操作する方法

このガイドでは、LightBurnソフトウェアのセットアップ方法と、それを使ってLaserPecker LP4を操作する方法をご紹介します。

免責事項

• LightBurnはサードパーティ製ソフトウェアです。
• Shenzhen Hingin Technology Co., Ltd.（LaserPecker）は、LightBurnの使用により生じたデータ（デザイン、プロジェクト等）の損失について一切の責任を負いません。
• LP4のファームウェアは包括的なテストを実施していますが、ソフトウェアまたはハードウェアの互換性問題が発生する可能性があります。不具合が発生した場合は、アフターサービス( support@laserpecker.com )までお問い合わせください。

1.LightBurnのダウンロードとインストール

1. まずは LightBurn公式サイト, からソフトウェアをダウンロードし、手順に従ってソフトをインストールしてください。LightBurnには、30日間の無料試用版が利用可能です。
2. 30日間の無料試用期間終了後もLightBurnを継続して使用するには、ユーザーライセンスが必要です。

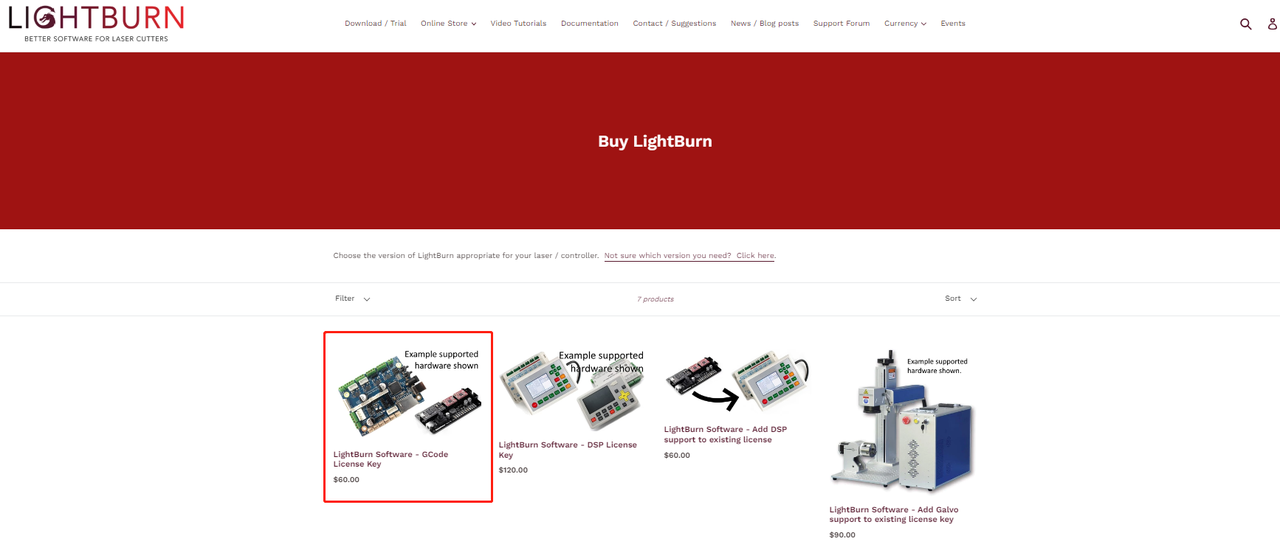

3. Tライセンスを購入する際は、LightBurnオンラインストアで「 GCode License Key, 」を選択してください（このライセンスのみがLP4に対応しています）。
4. .購入後、LightBurnからライセンスキーとアクティベーション手順が記載されたメールが送信されます。

最新バージョンのLightBurnとGCodeライセンスキーが必須となります。これら以外の選択肢は機能しませんのでご注意ください。万が一、誤って別のソフトウェアを購入された場合は、LightBurn側に直接問い合わせてください。

2. LP4設定パッケージのダウンロードとインポート

1. インストール完了後にLightBurnを起動し、GCodeライセンスキーを入力してください（試用期間終了後はライセンス必須）。
2. 初めてLP4でLightBurnを使用する前に、対応する「.lbdev」設定ファイルをインポートする必要があります。こちらをクリックして 設定パッケージをダウンロードしてください。

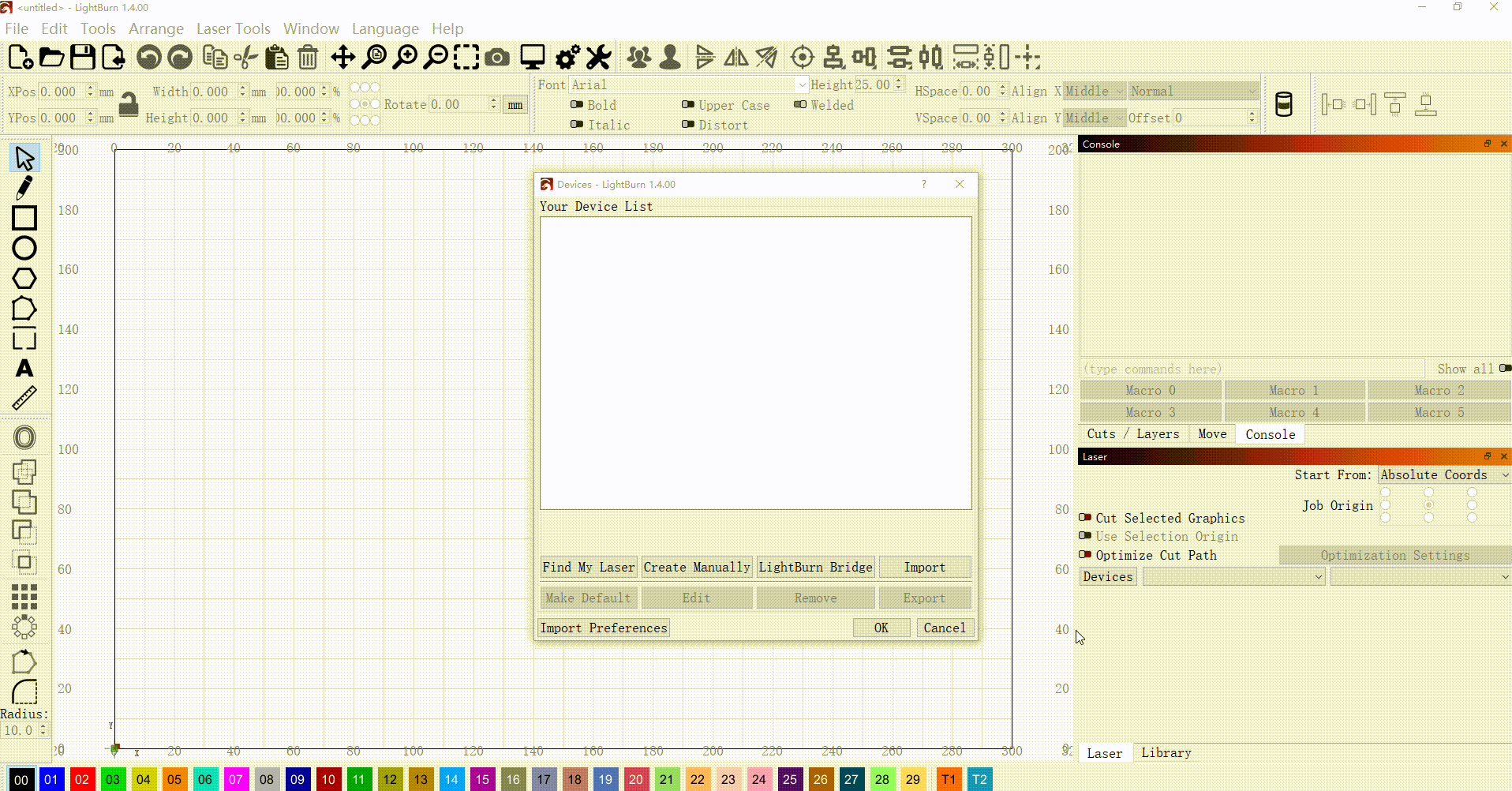

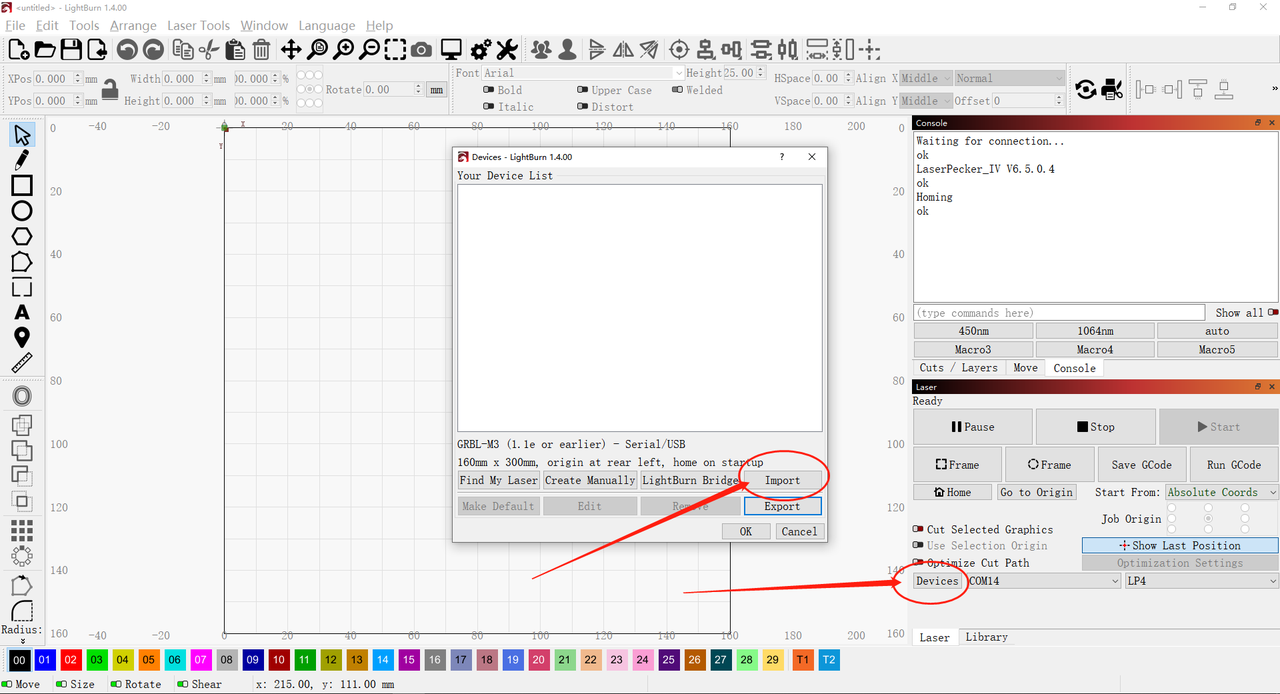

3. 初回起動時、設定ファイル（.lbdev）のインポートを求めるポップアップが表示されます。「インポート」をクリックし、ダウンロードしたファイルを選択します。

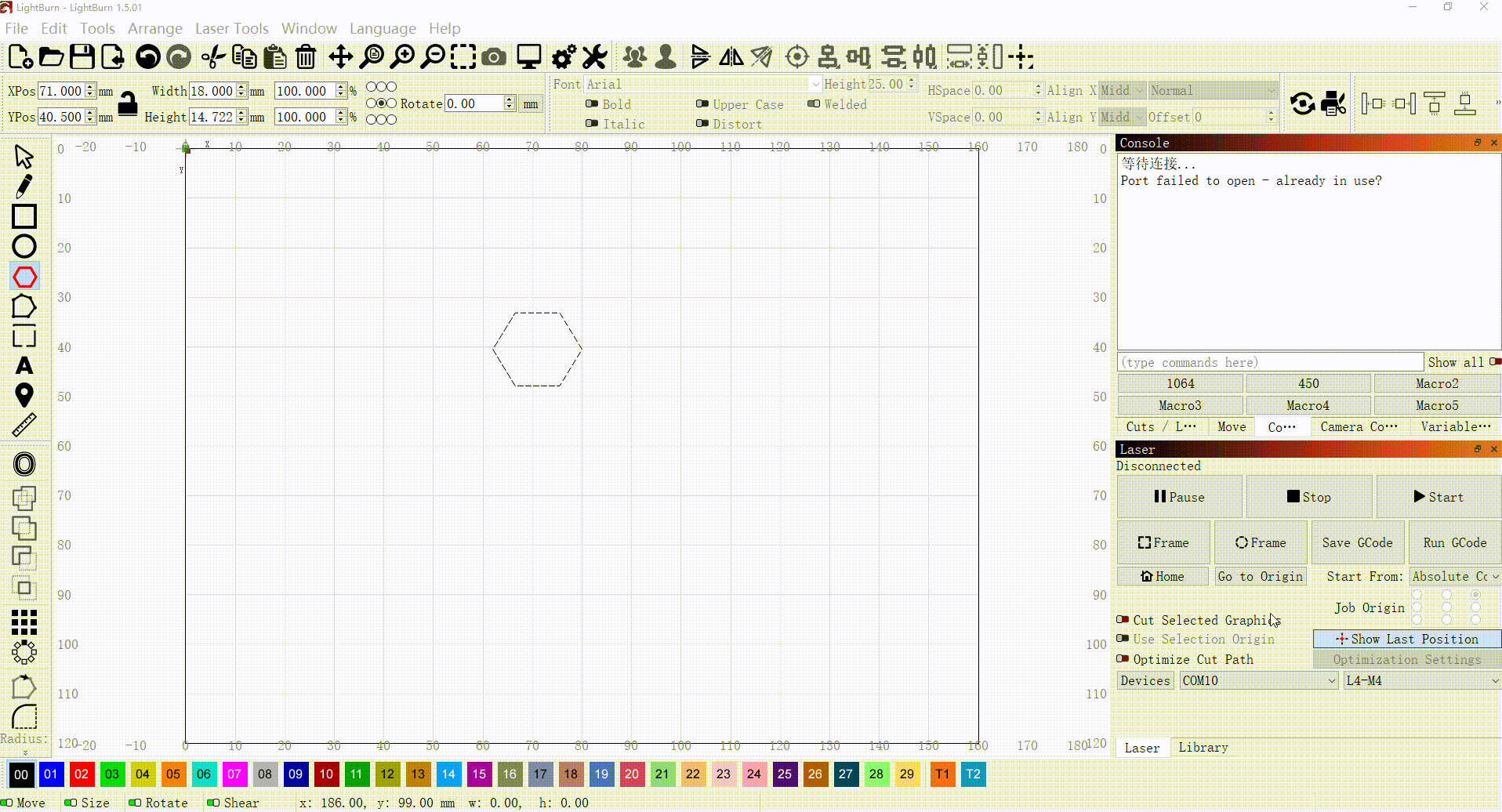

設定ファイルを選択したら、各ファイルを1つずつ個別に選択し、「OK」をクリックして順番に「デバイス一覧」に追加します（下記GIF参照）。

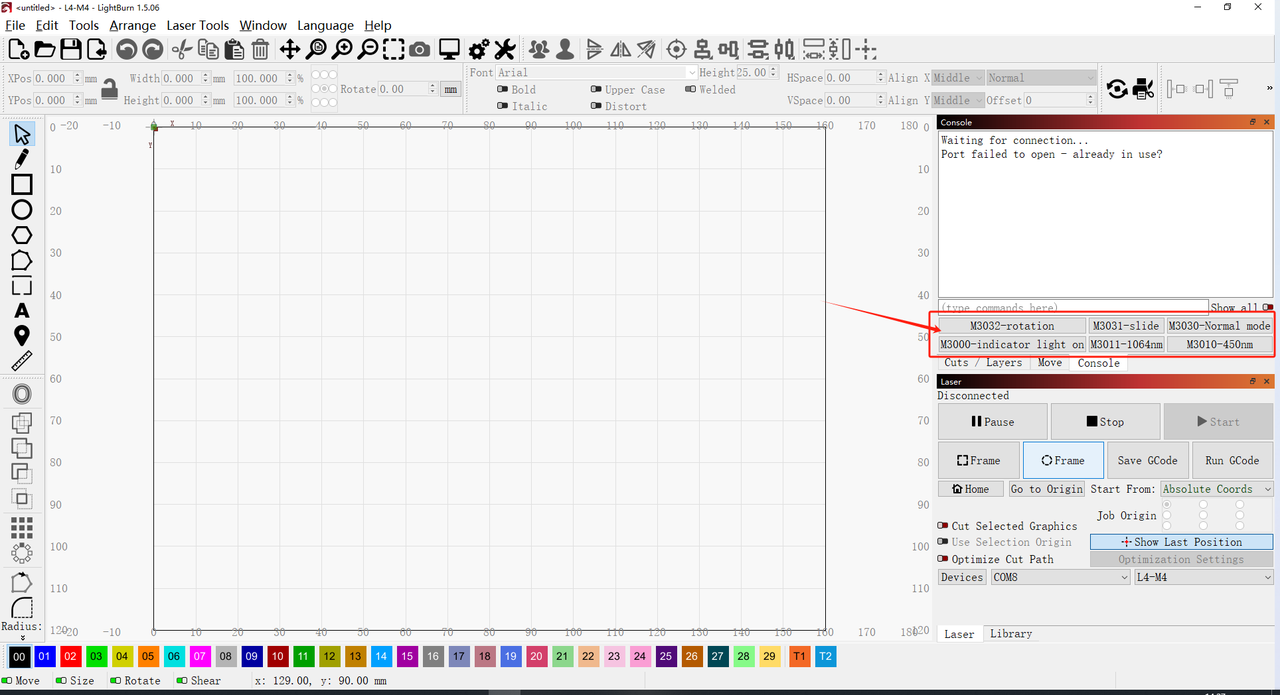

必要に応じて、LaserPeckerに対応するMコマンドを入力します。Mコマンドは、デバイス名を右クリックすることで入力可能です。

使用可能なMコマンド一覧：
M3000: 測距インジケーター点灯（赤色点調整法）
M3001: 測距インジケーター消灯
M3010: 450nmレーザー選択
M3011: 1064nmレーザー選択
M3020: 電動スタンド上昇（例: M3020S1.00= 1.00mm上昇）
M3021: 電動スタンド下降
M3030: LaserPeckerモード切替
M3031: スライド拡張モード切替
M3032: ロータリー拡張モード切替

3. LightBurnでのLP4操作方法

3.1 LP4をデスクトップPCに接続する

• LightBurnを使用する前に、LaserPecker Design Space（LDS）ソフトウェアを完全に終了してください。そして、モバイルデバイスにインストールされたLDSアプリが非アクティブ状態であることを確認してください。

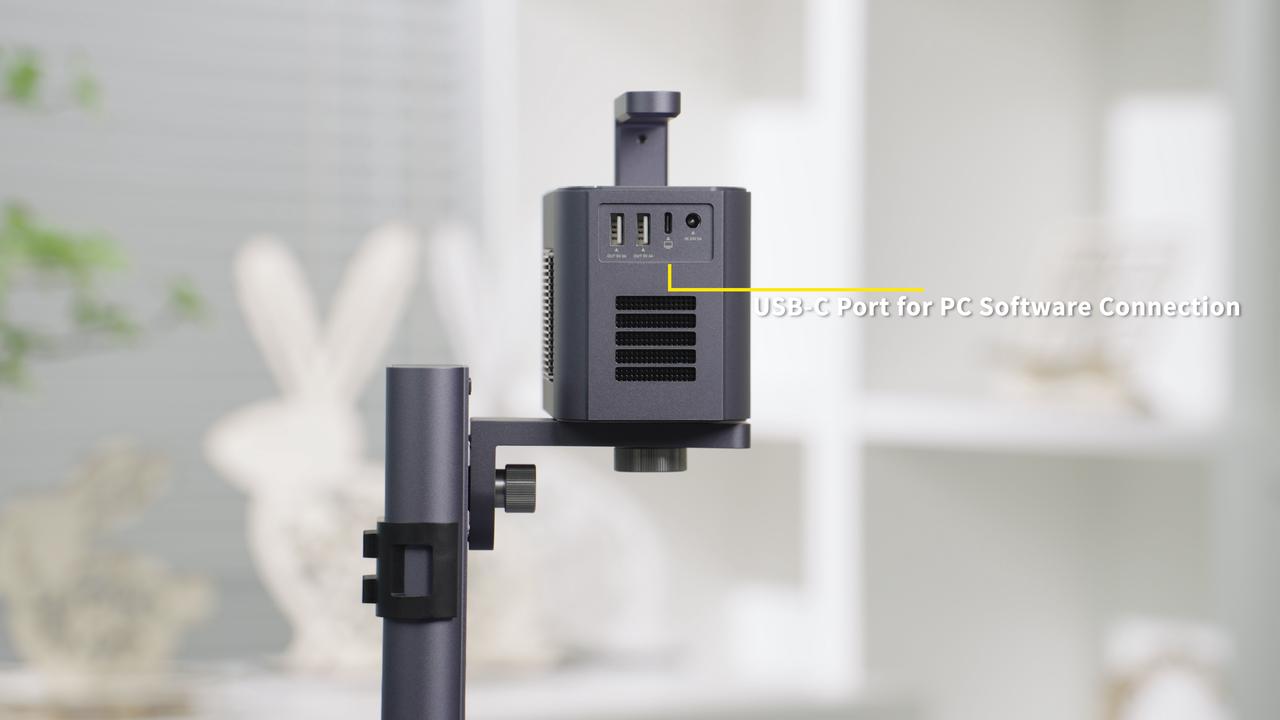

• USB-C to USB-AケーブルでデスクトップパソコンとLP4を接続します。USB-C端子をLP4に、USB-A端子をPCに挿入してください。

必ずUSB-A to USB-Cケーブルをご使用ください。USB-C to USB-Cのケーブルでは正常に接続されない場合があります。必要な場合は、USB-A to USB-Cの変換アダプターをご利用いただけます。

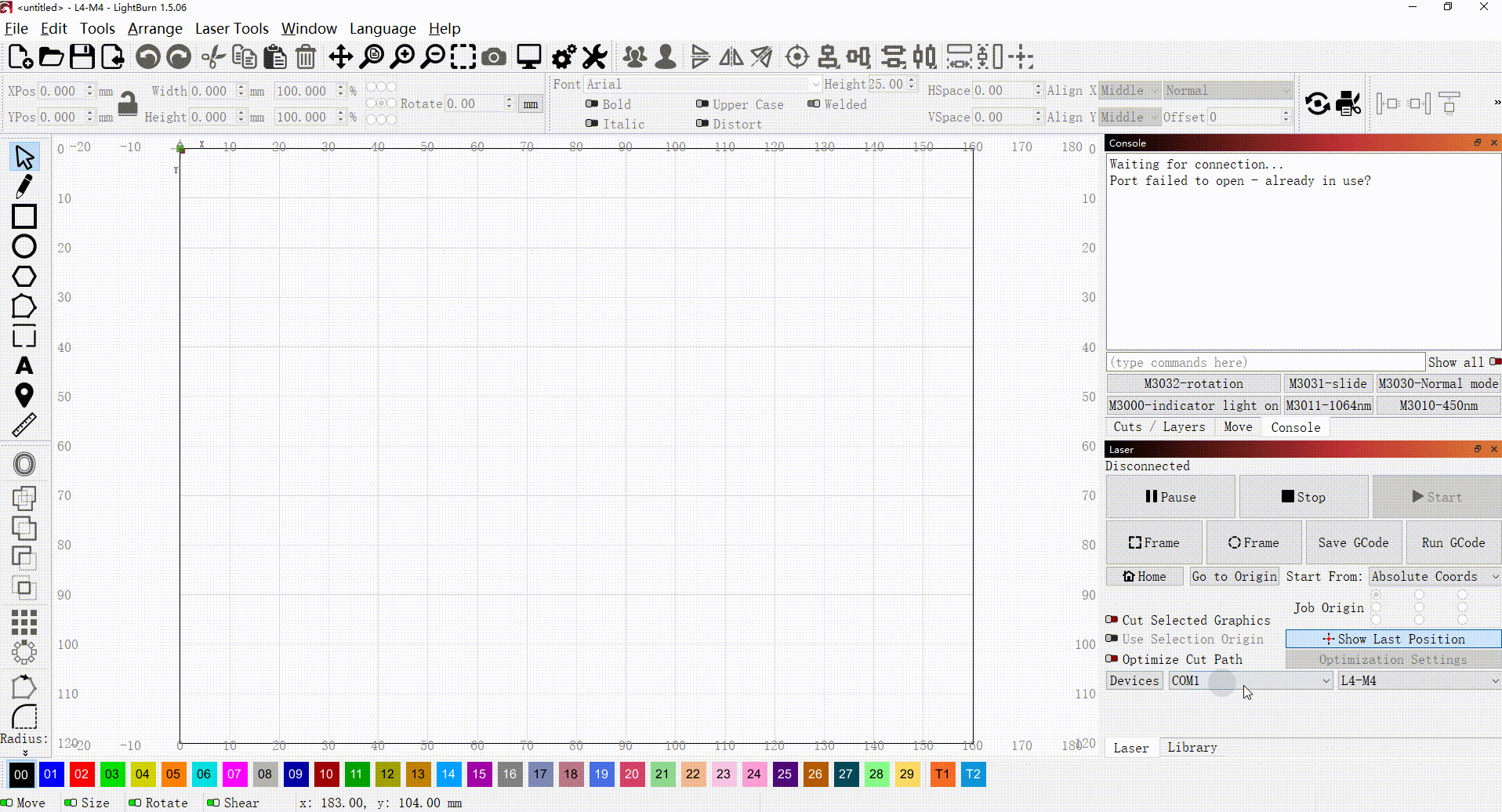

LightBurnとの接続には、USBシリアルポートの選択が必要です。USBケーブルを接続した後、「デバイス」メニューでCOMポートが自動検出されます。一覧から該当ポートを選択し、接続を開始してください。

デバイスが認識されない、または正しく接続されていない場合は、USBケーブルおよびUSBポートに異常がないか確認してください。

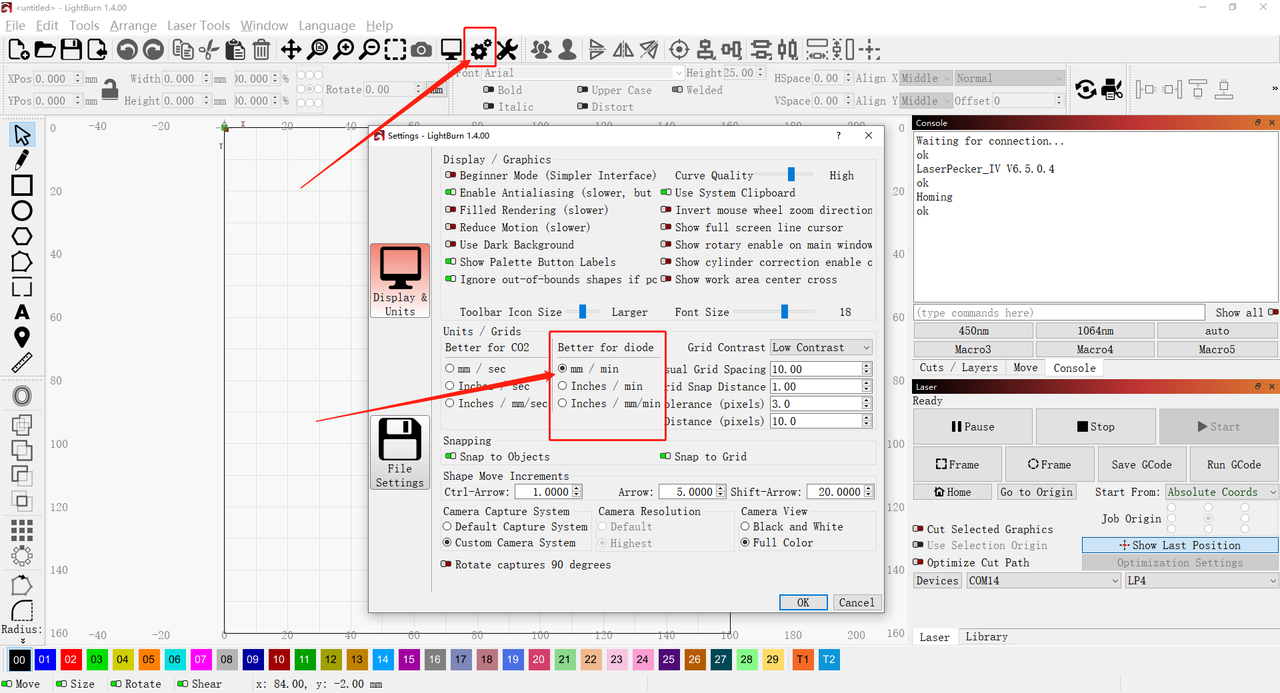

3.2 レーザー種類の切り替え

プアップウィンドウ中央の「 ダイオード向け最適化」 オプションを選択します。希望の測定単位（mmまたはinch）を指定した後、「OK」をクリックして設定を完了します。

3.3 デザイン作成

• LightBurnワークスペースにある様々なツールを使って、ご希望のデザインを作成してください。

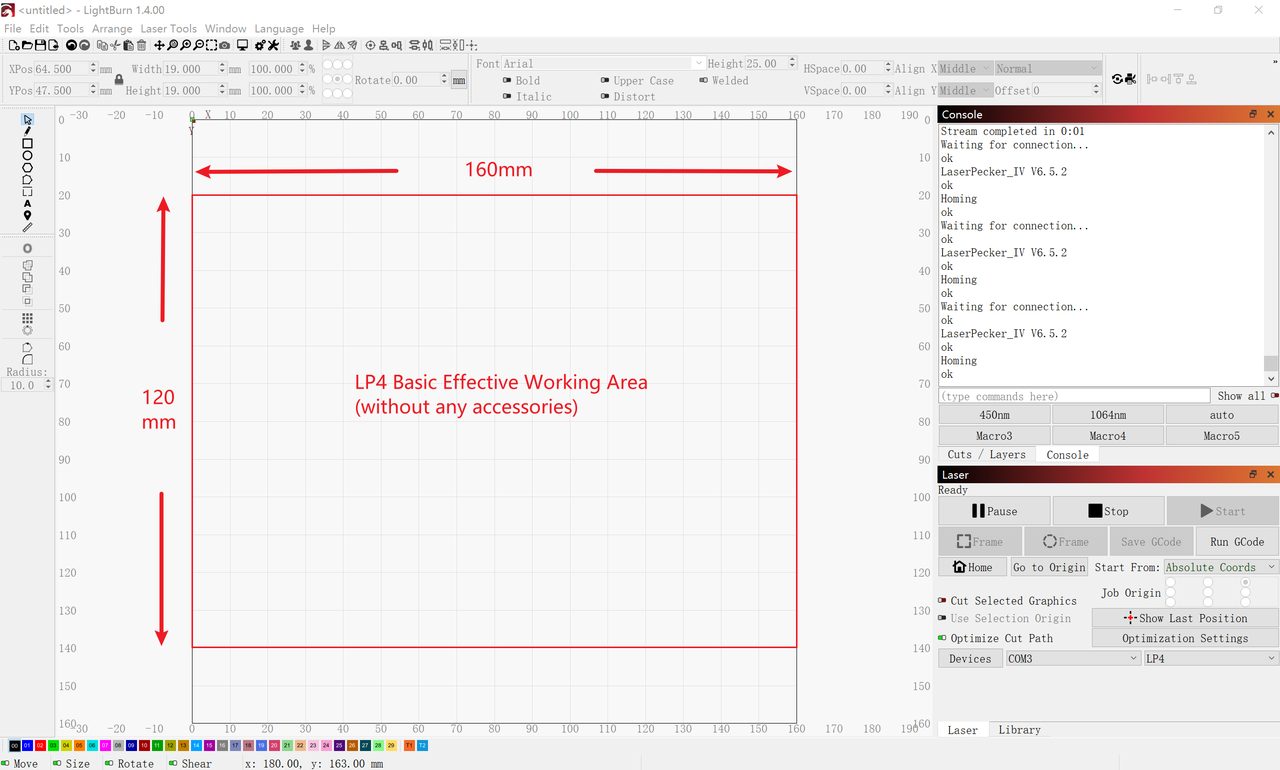

• アクセサリ未使用時、LP4の最大作業領域は 160 x 120mm です。

3.4 焦点調整

現行バージョンではデュアル赤色レーザーによる自動フォーカス機能は対応していません。正しい焦点距離を設定するには、以下の方法を使用してください：赤色点調整法、手動調整法、安全シールド法。

赤色点調整法

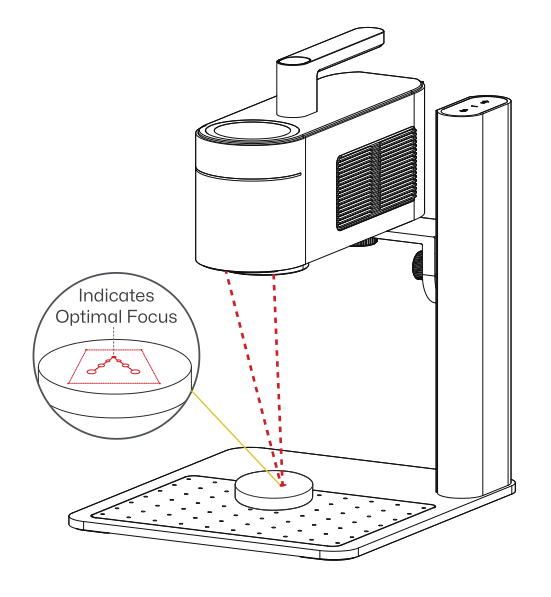

コンソールパネルを開き、「レンジインジケーターをオン」をクリックして 赤色点調整法機能 を有効にします。電動昇降スタンド の上下ボタンで赤色点が重なるまで調整してください。

また、コンソールパネルで M3000 を入力すると赤色点調整法が有効になり、M3001 を入力すると無効にできます。

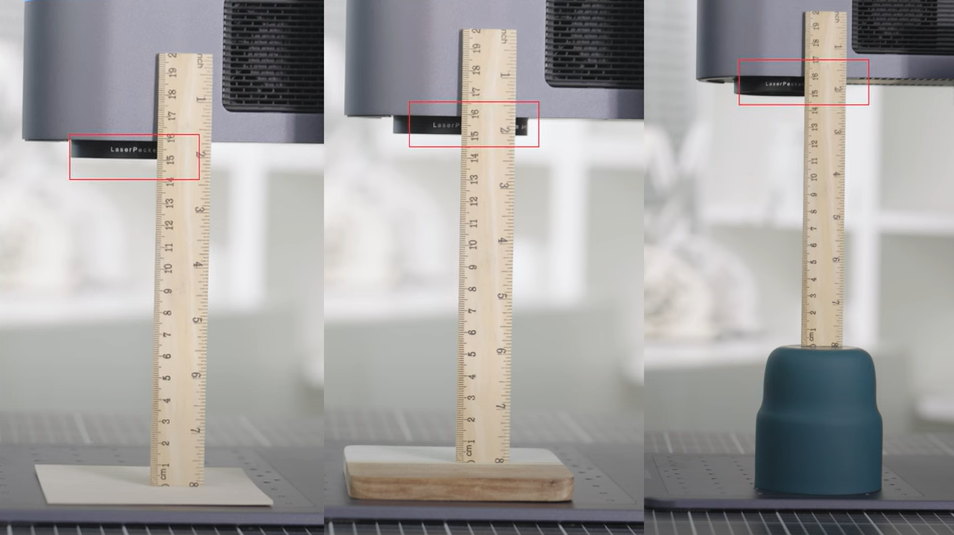

手動調整法

付属の定規を使用して、レーザー本体と素材表面の間隔が15cmになるように高さを調整してください。

測定時は、必ずレンズの下端部分を基準にし、レンズ本体に一切触れないようにしてください。

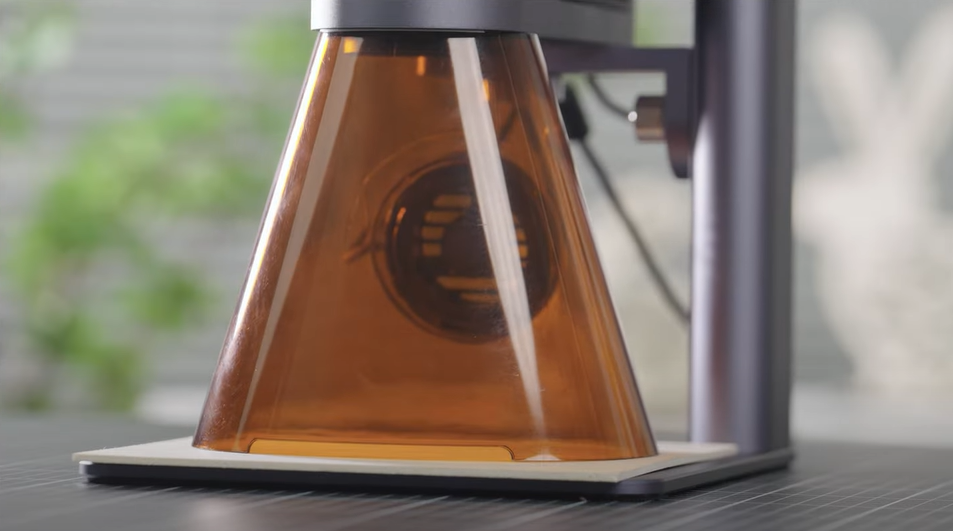

安全シールド法

レーザー本体をベースプレートから20cm以上上げ、安全保護カバーをレーザー本体の下に位置合わせし、しっかり取り付けてください。排気ファンケーブルをレーザー本体の背面にあるポートに接続します。

加工対象材料を適切な向きでベースプレートに設置し、電動スタンドを下降させます。保護カバーの底部が材料の上部に接触した位置でレーザー焦点が最適化されます。

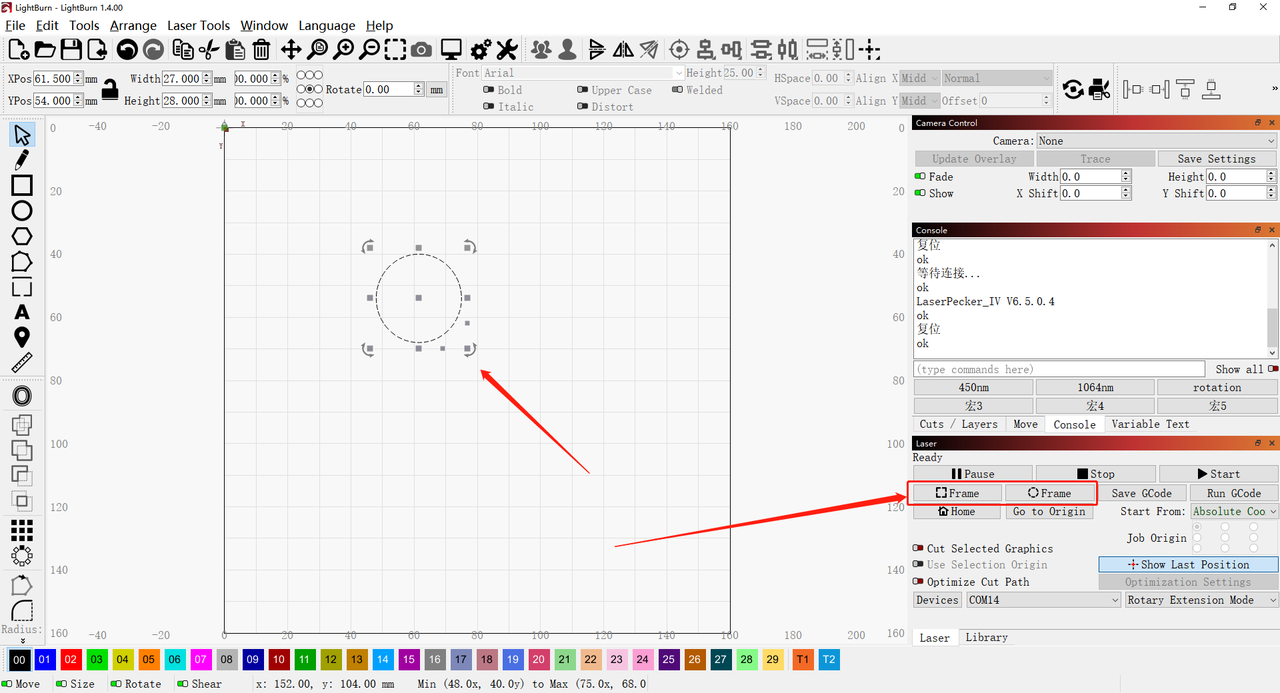

3.5 デザインのプレビュー

手順は以下の通りです。

(1)「コンソール」ウィンドウで「450」を選択します。

(2) デザインを選択します。

(3) Shiftキーを押します。

(4) 四角形プレビュー の場合を円形プレビュー の場合をクリックします。

450nmレーザーはプレビュー用に使用されます。「コンソール」ウィンドウ内でレーザー光源として「450nm」が選択されていることを必ず確認してください。

3.6 レイヤー・パラメータ設定と彫刻／切断用レーザー光源の選択

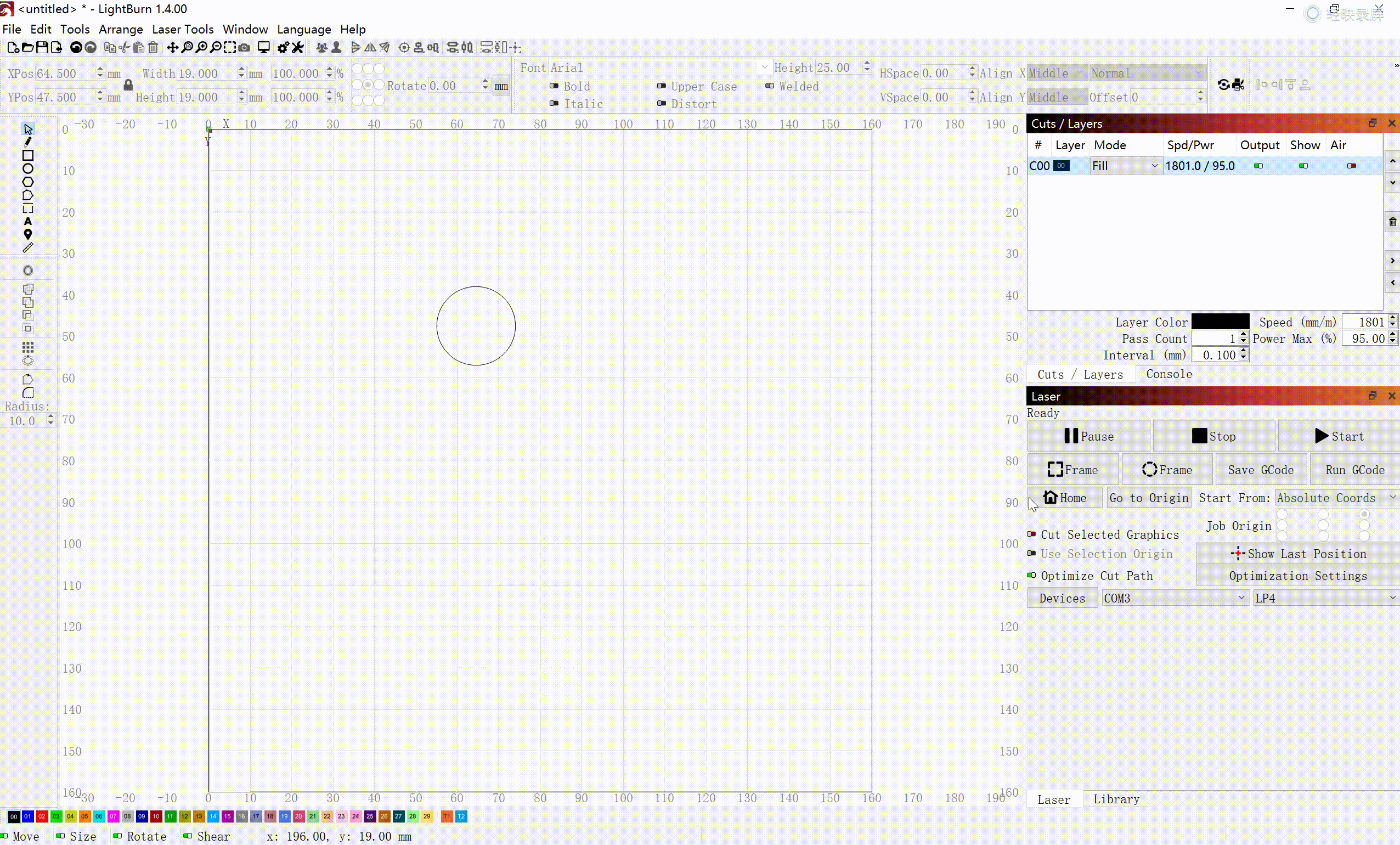

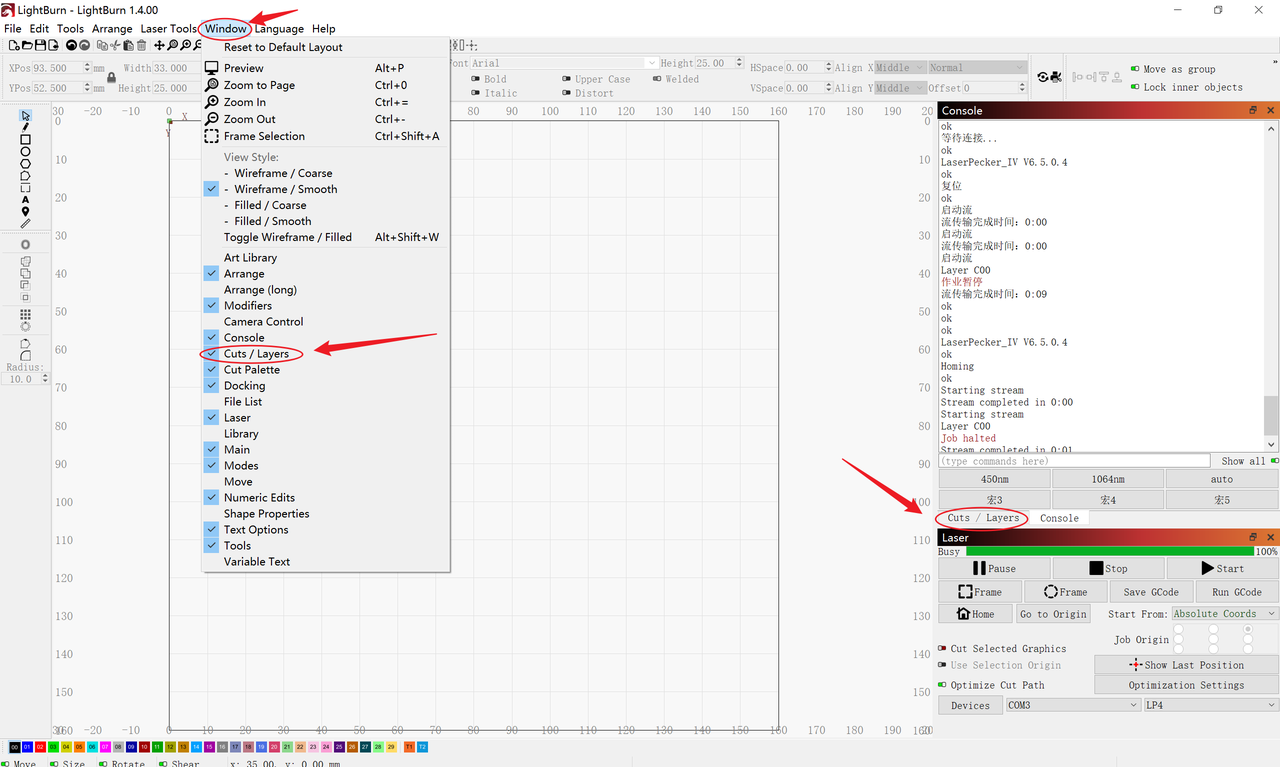

ツールバーの「Window」タブを開き、「切断 / レイヤー」を選択します。画面右側に「切断/ レイヤー」設定ウィンドウが表示されます。

右上の「カット/レイヤー」メニューバーをダブルクリックして、「カット設定エディター」ウィンドウを開きます。速度•最大出力•モード•共通設定•詳細などの設定を指定できます（設定画面は以下のGIF画像を参照）。

パート4の LaserPecker、LightBurn パラメーター適合表 を参照し、プロジェクトに適した設定値か確認してください。

「コンソール」ウィンドウで「450」（10Wダイオード）または「1064」（2W赤外線）を選択します。

「開始」をクリックして、彫刻/切断を実行します。必要に応じて、以下のGIF画像の通りに「一時停止」または「停止」ボタンを押してください。

LightBurnの初期設定中にLP4との接続が切断された場合は、「Homing」または「Devices」をクリックし、LaserPecker 4の設定パッケージを再選択してください。その後、「OK」をクリックしてLightBurnに再接続します。

3.7 スライドエクステンション設定

ロータリー拡張アクセサリーを使用すれば、LP4の加工エリアは160mm× 628mmに拡張されます。

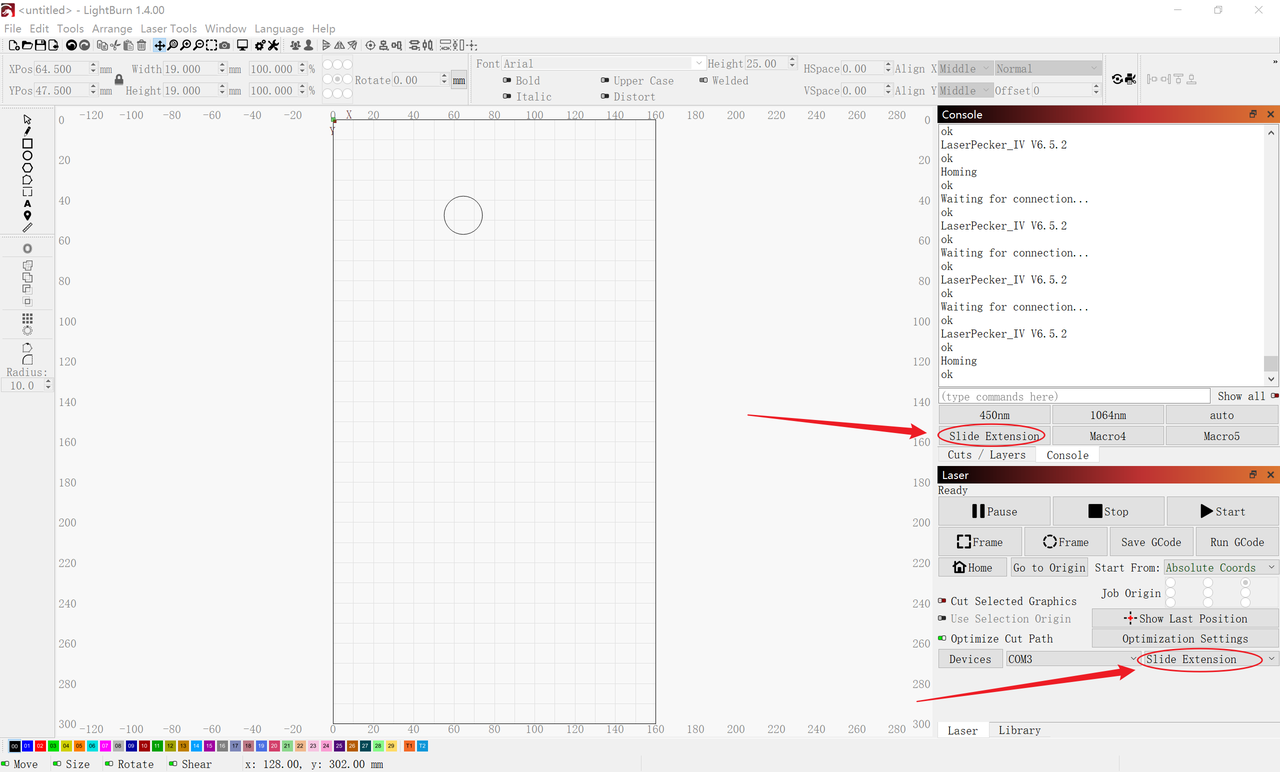

LP4をスライドエクステンションに接続し、「スライドエクステンション」設定パッケージを選択して、コンソールウィンドウで「スライドエクステンション」をクリックします。

通常手順でデザイン作成・焦点調整・パラメータ設定を行います。

→詳細は ロータリーエクステンション設定ガイド」

3.8 ロータリーエクステンション設定

ロータリー拡張アクセサリーを使用すれば、LP4の加工エリアは160mm× 628mmに拡張されます。

LaserPecker LP4をロータリーエクステンションに接続します。

→詳細は 「ロータリーエクステンション設定ガイド」を参照してください。

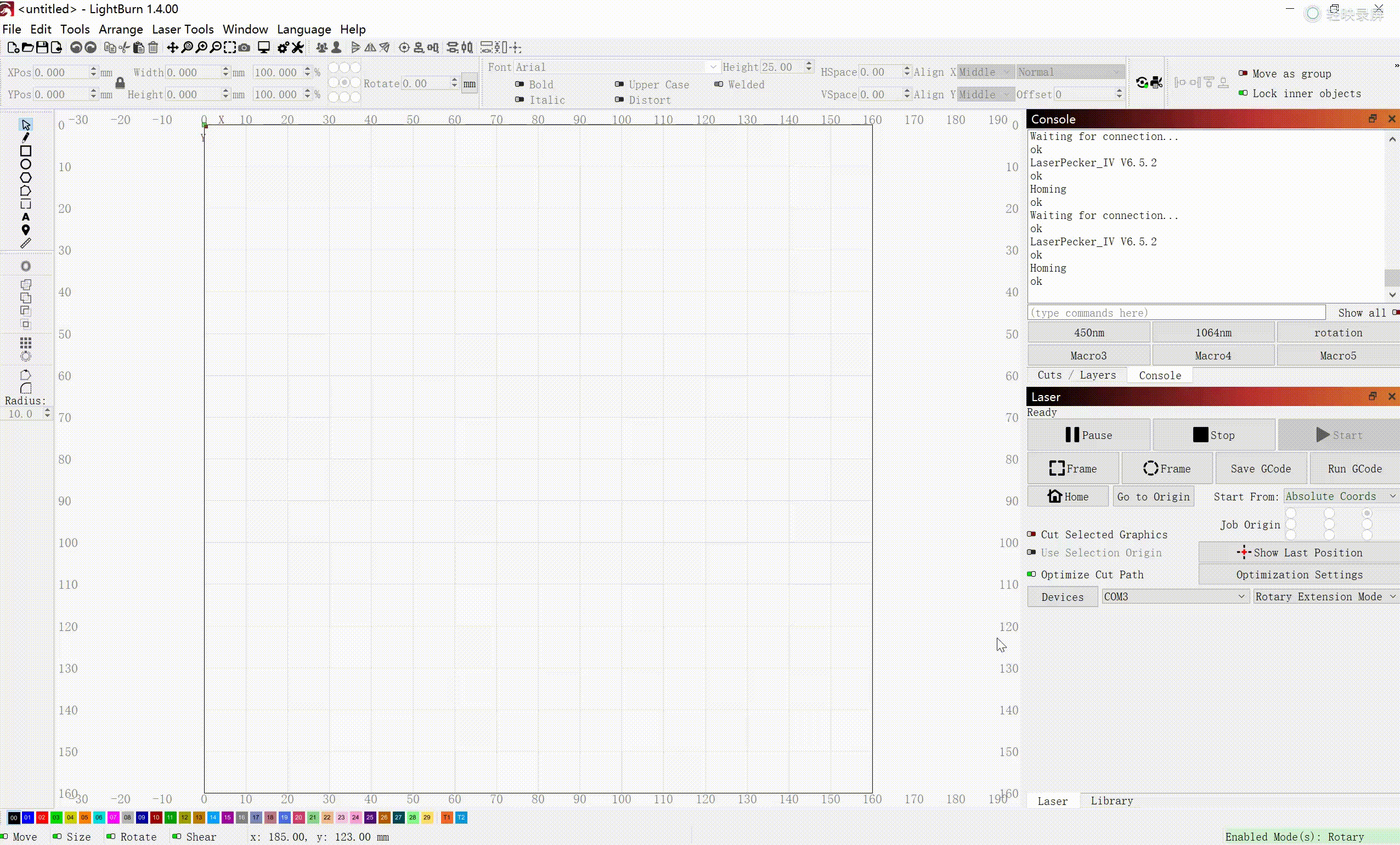

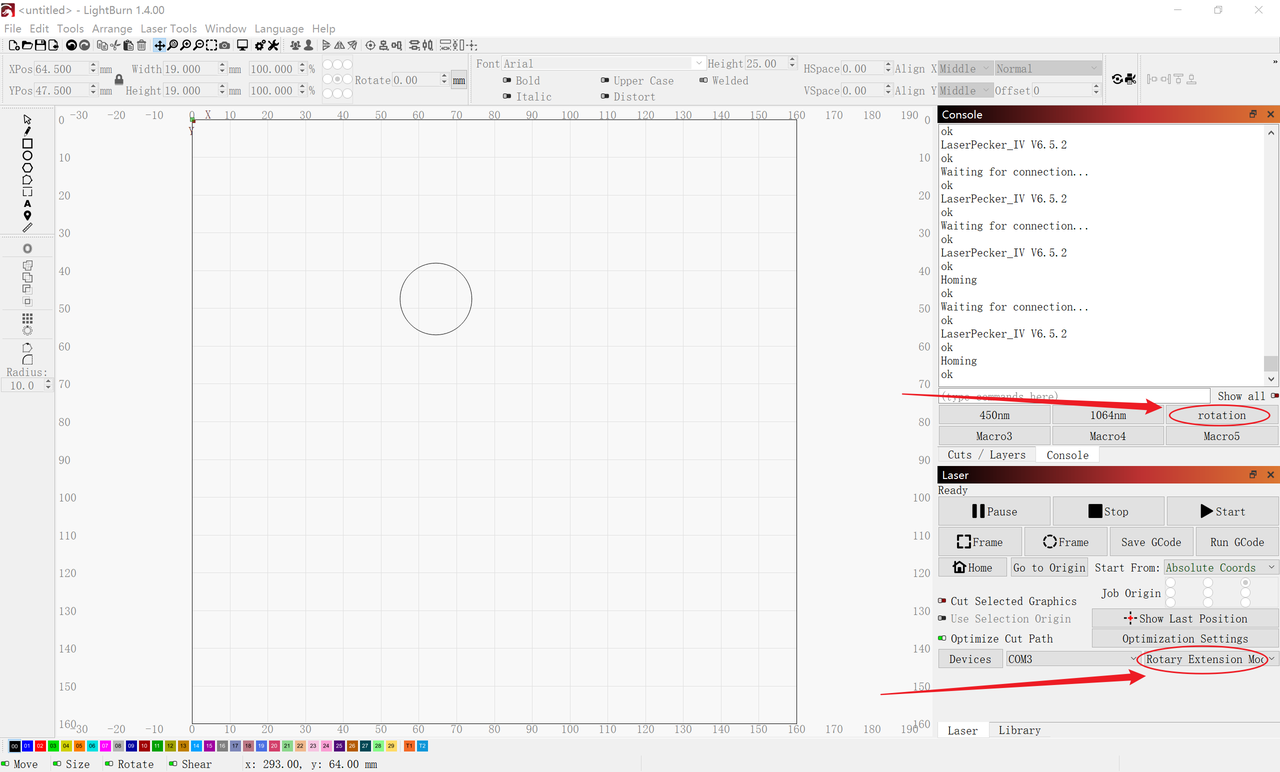

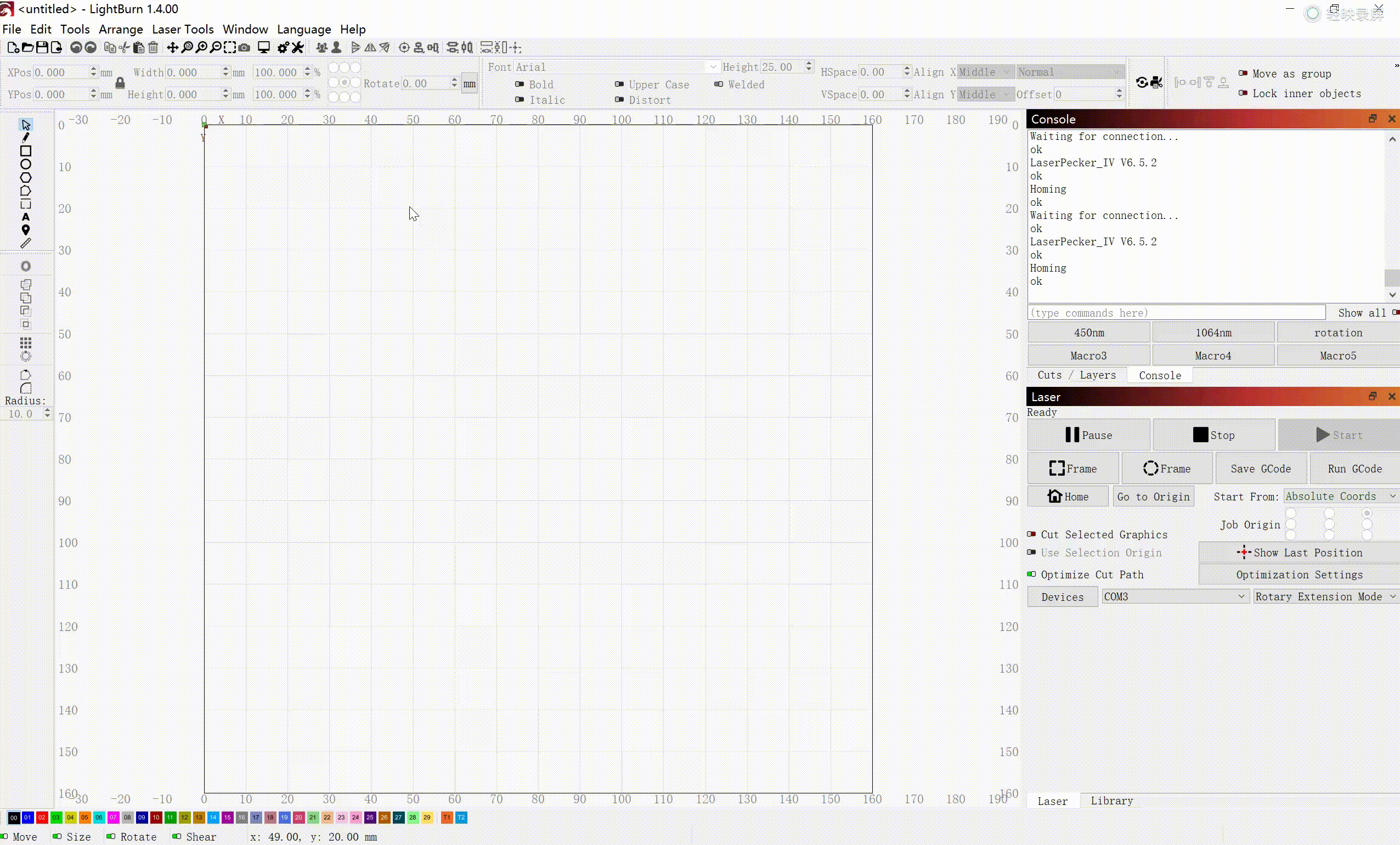

「ロータリーエクステンション」設定パッケージを選択し、コンソールウィンドウで「回転」をクリックします。

デフォルトのロータリータイプは「チャック」、ロータリー軸は「Y軸」のままにしてください。

「ロータリー有効化」ボタンをアクティブにします。

希望の回転速度を入力してください（ 最大値：4500 mm/回転 ）。

対象物の直径/円周の測定値を入力してください。

LP4ロータリーモードの正常作動を確保するには、デフォルトの「ロータリータイプ」および「R回転軸」の設定を変更しないでください。 LPロータリーエクステンション設定の最大直径は200mm、最大円周は628mm（約200*π）です。

既定の作業領域サイズは160mm×160mmです。サイズを再調整する場合は、以下の手順に従ってください。 「デバイス」「ロータリーエクステンションモード」「編集」「GRBL-M3 (1.1e以前)」「次へ」をクリックします。希望の作業領域サイズを設定し、「次へ」「新しいデバイスウィザード」「次へ」「完了」をクリックしてください。

調整後の作業領域サイズを確認するには、「デバイス」で「ロータリーエクステンションモード」を選択してください。

作業領域は任意のサイズに設定可能ですが、ロータリーエクステンション使用時のLP4の最大有効範囲は、Y軸が160mm、X軸が628mm（約200*π）である点にご注意ください。

通常手順で、デザイン作成 → 正しい焦点距離の設定 → プレビュー確認 → パラメーター設定 → 適切なレーザー種類選択を行います。

4. LaserPecker & LightBurn パラメータ対応表

「対応項目」で、LPアプリ/ソフトウェア とLightBurn 間のパラメータ対応関係を示します。

(1) パワー設定：LPアプリ/ソフトウェアの1%-100%→LightBurnの130-255

(2) 深度設定：LPアプリ/ソフトウェアの1%-100％→LightBurnの24,000 mm/min - 240 mm/min（ 深度が高いほど速度は低下します）

以下はLP4をLightBurnで使用する際の最小・最大設定値です。

5. 追加チュートリアル

より詳細な操作手順については、

LightBurn公式チュートリアル および 公式ドキュメントを参照してください。

LaserPecker LP4、スライドエクステンション、ロータリーエクステンションのチュートリアルについては、 YouTubeのLaserPecker LP4関連動画を参照してください。
