このページでは、LaserPecker Design Space (LDS) の機能と、LDSソフトウェアを使用してLaserPeckerレーザー彫刻機を操作する方法について説明します。
1. LDSソフトウェアの操作、インターフェース、および機能紹介

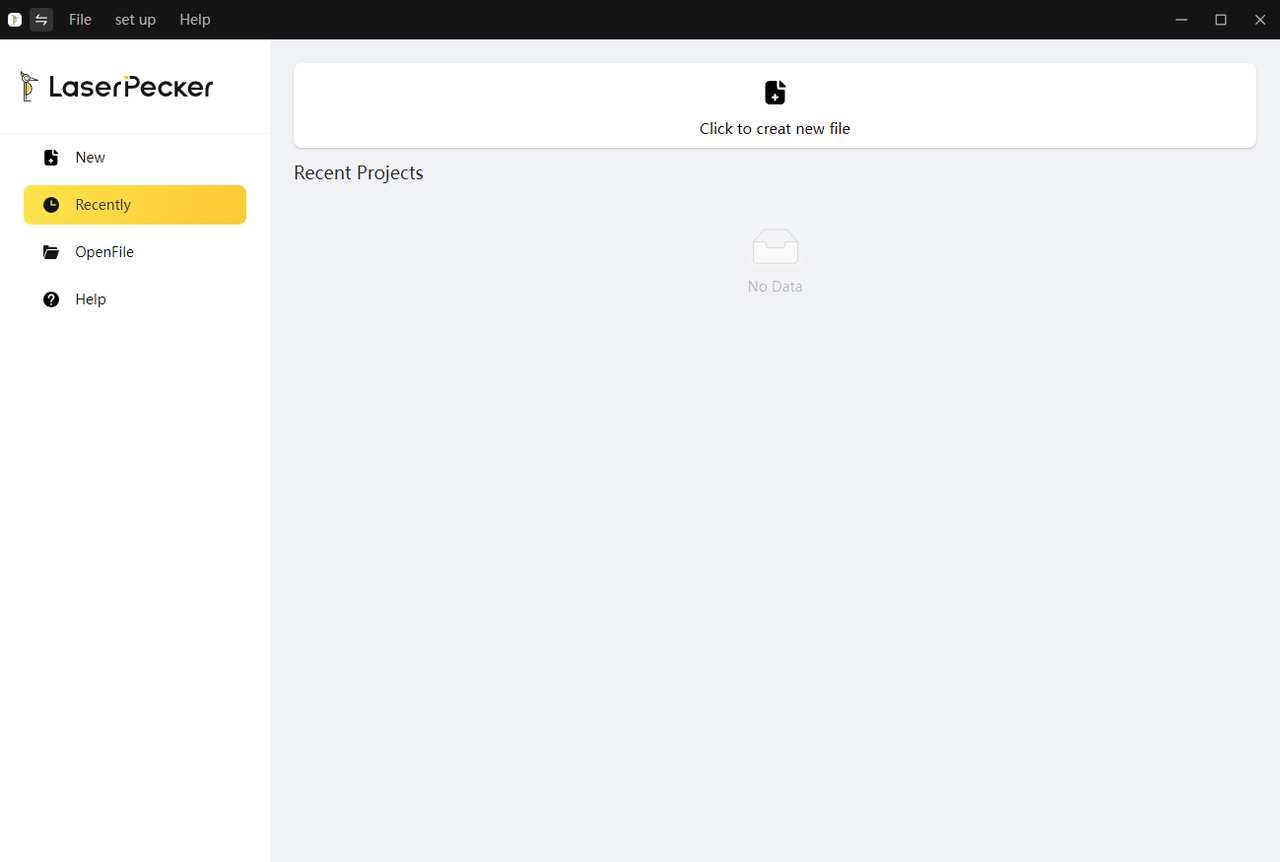

1.1 初期画面
1.2 LDSワークスペース画面

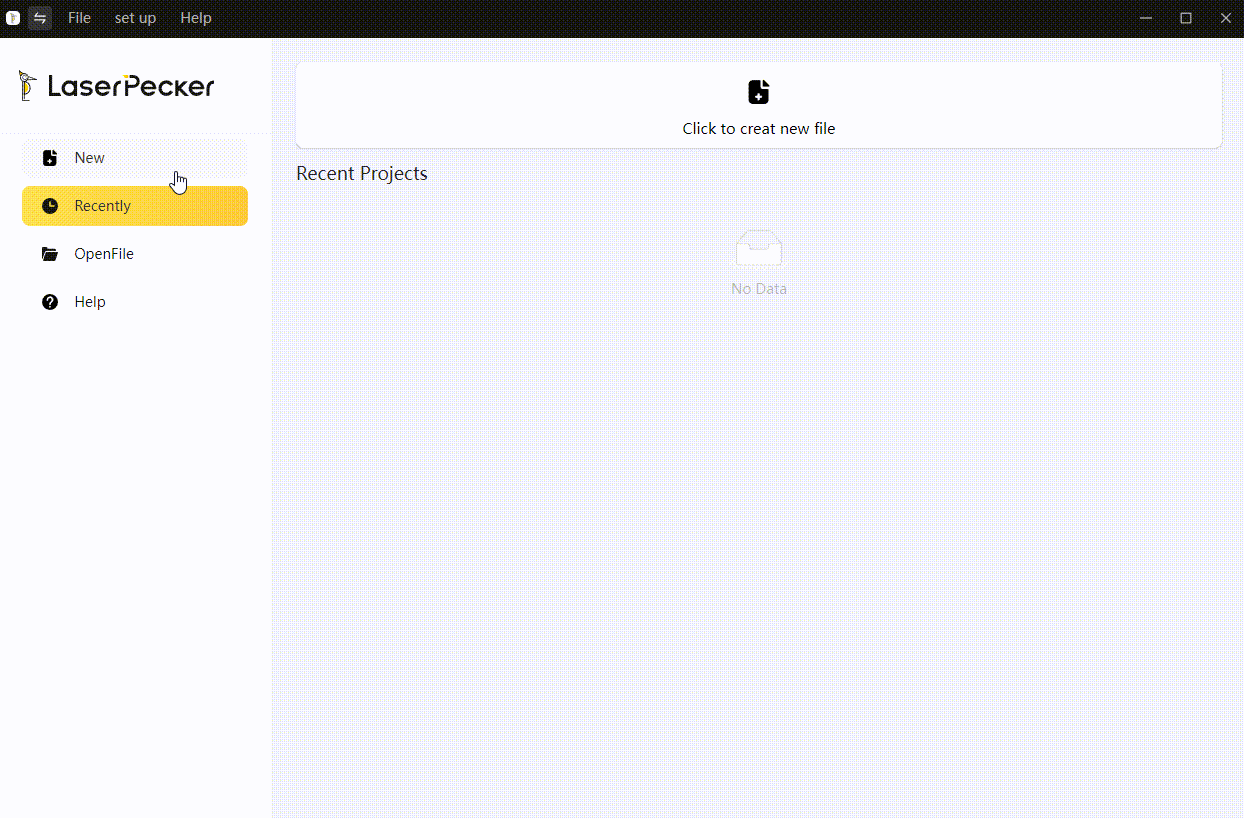

「新規プロジェクト」をクリックすると、ワークスペース操作画面が表示されます。
1.3 デバイスの接続

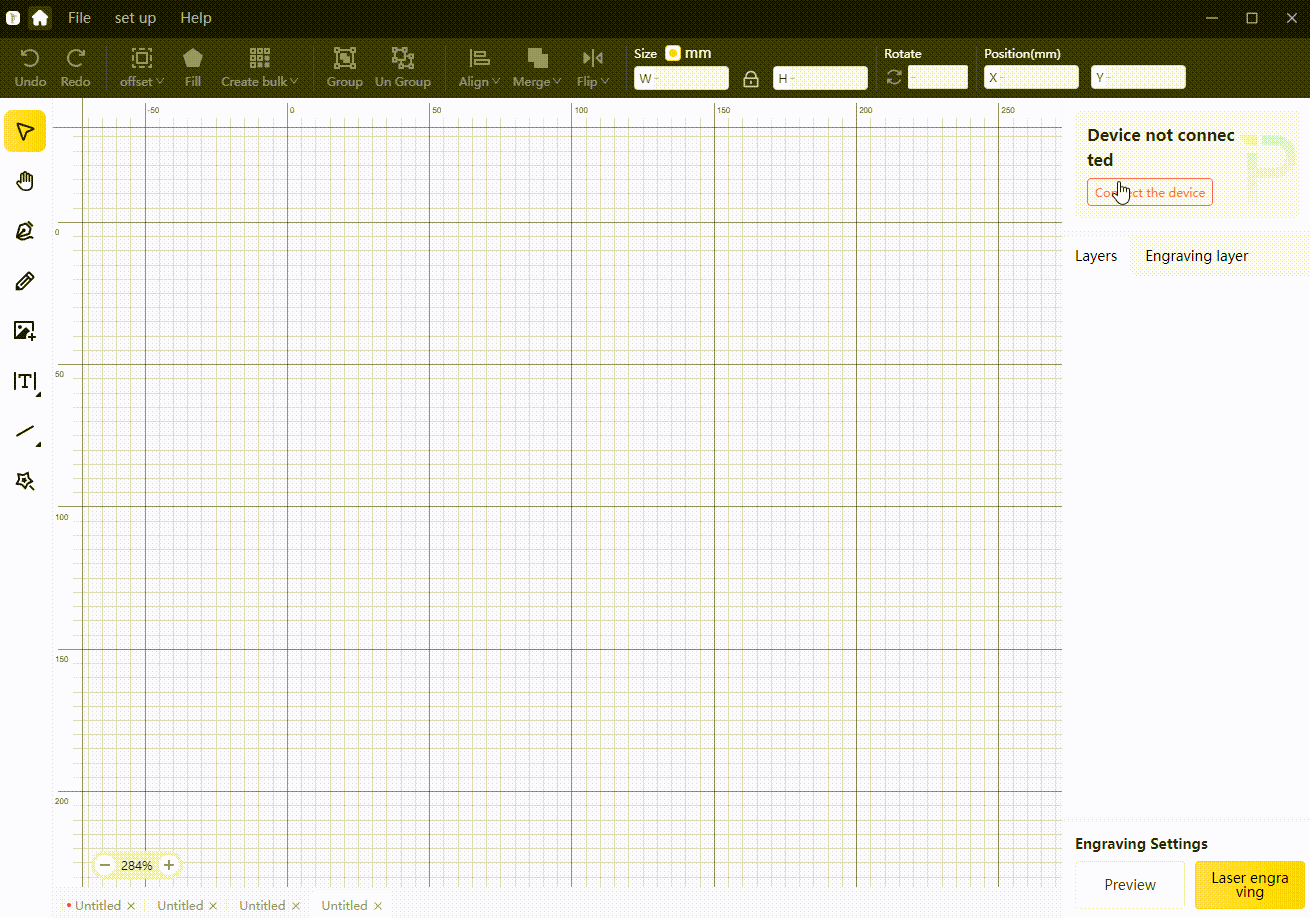

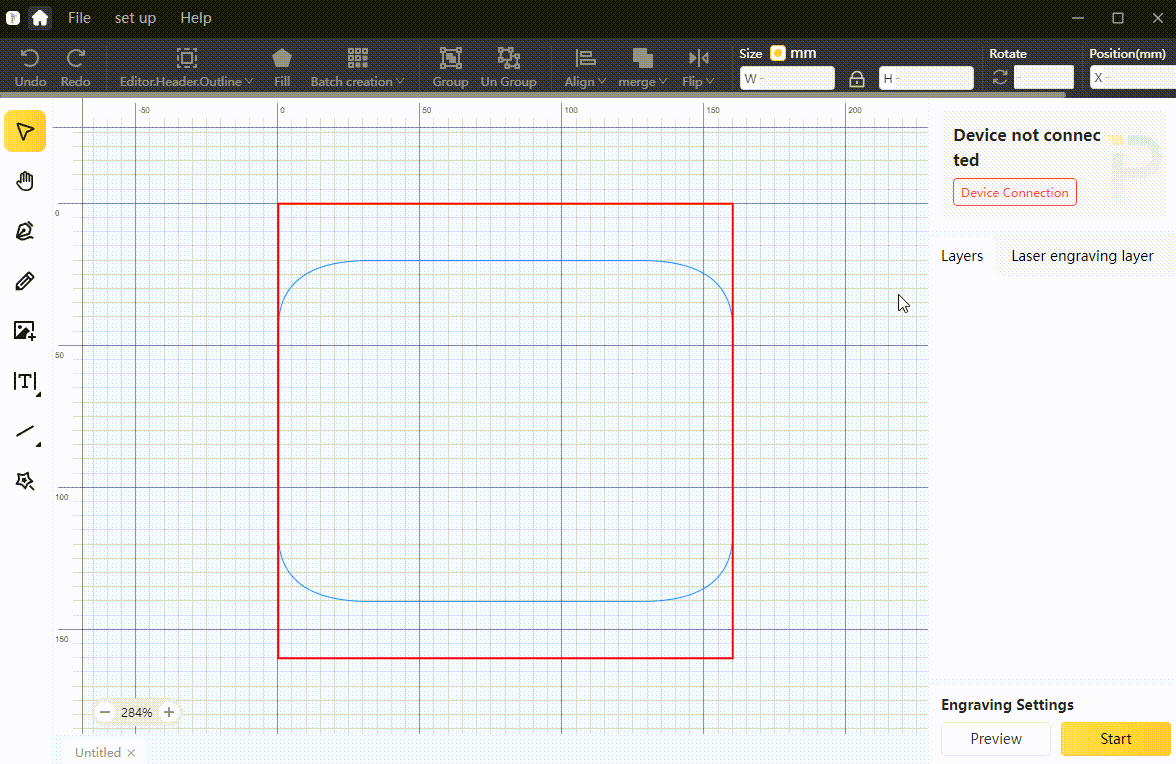

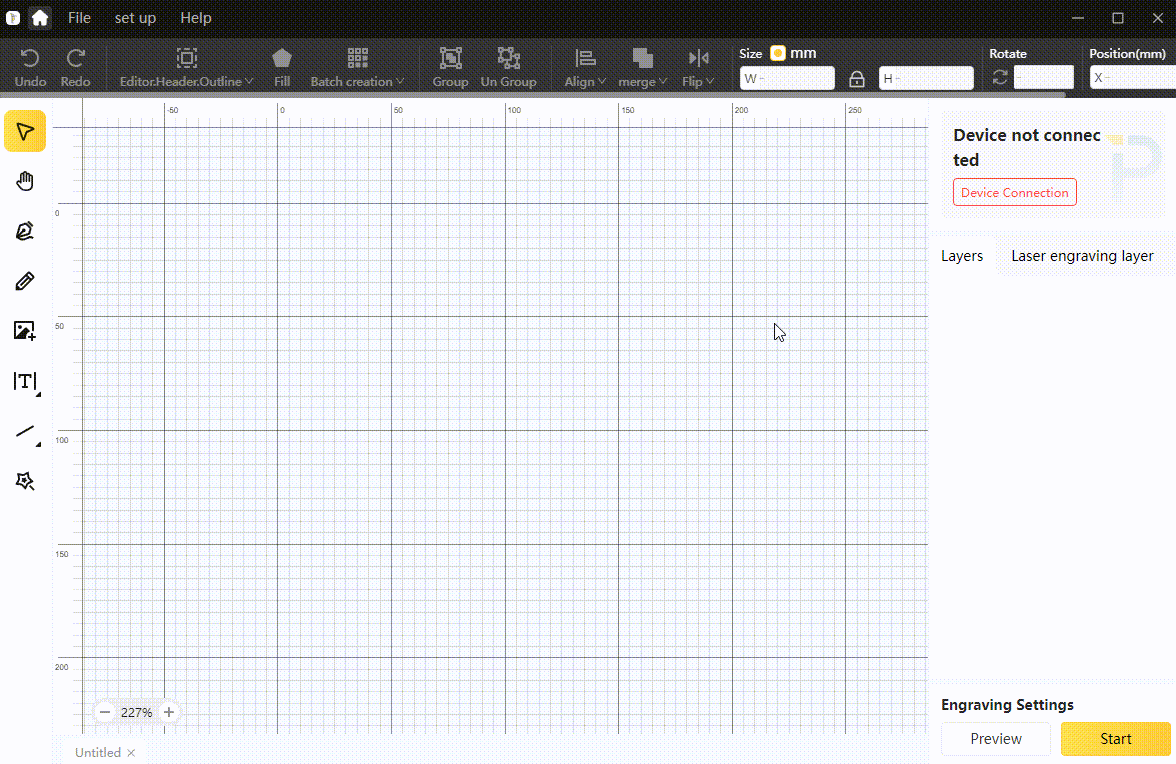

レーザー本体が接続されていない場合、ワークスペースの右上に「デバイスが接続されていません」と表示されます。「デバイスに接続」ボタンをクリックして、ソフトウェア制御のハードウェアデバイス間の通信を確立します。現在、シリアルポート（USB）とBluetooth接続に対応しています。
USBでデバイス接続
Bluetoothでデバイス接続
ご注意
(1) 接続にはBluetoothアダプターが必要です。
(2) Bluetooth接続中はUSBケーブルを接続しないでください。
1.4 機能オプション
ローカルのプロジェクトファイルを開いたり、エクスポート機能やソフトウェアのインフラ設定を行ったり、「ヘルプ」ページに移動したりできます。
1.5 ツールバー

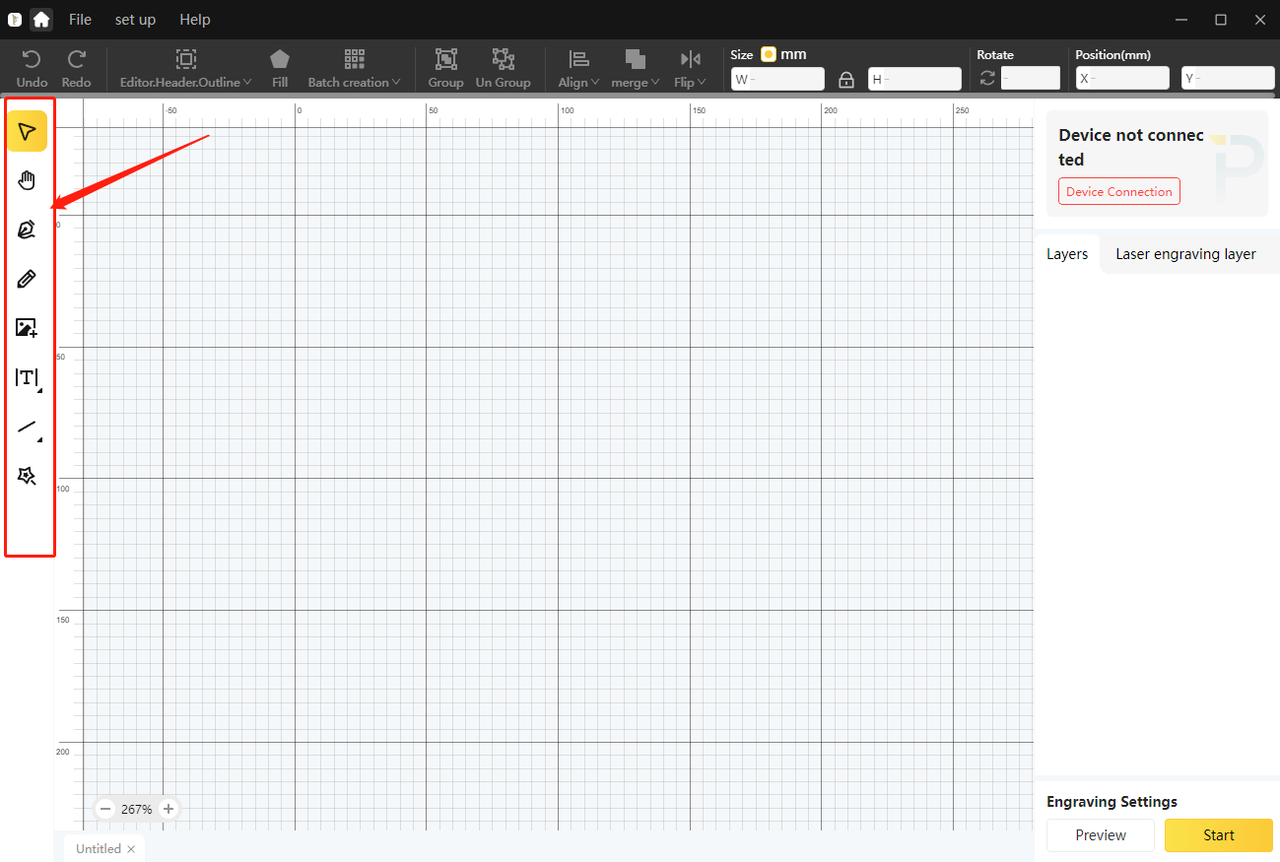

メインインターフェースの左側には、主な機能ボタンで構成されています。ユーザーがグラフィックを作成する際に、ブラシ、長方形、ハートなど、素早くデザインや機能を提供します。
ペン

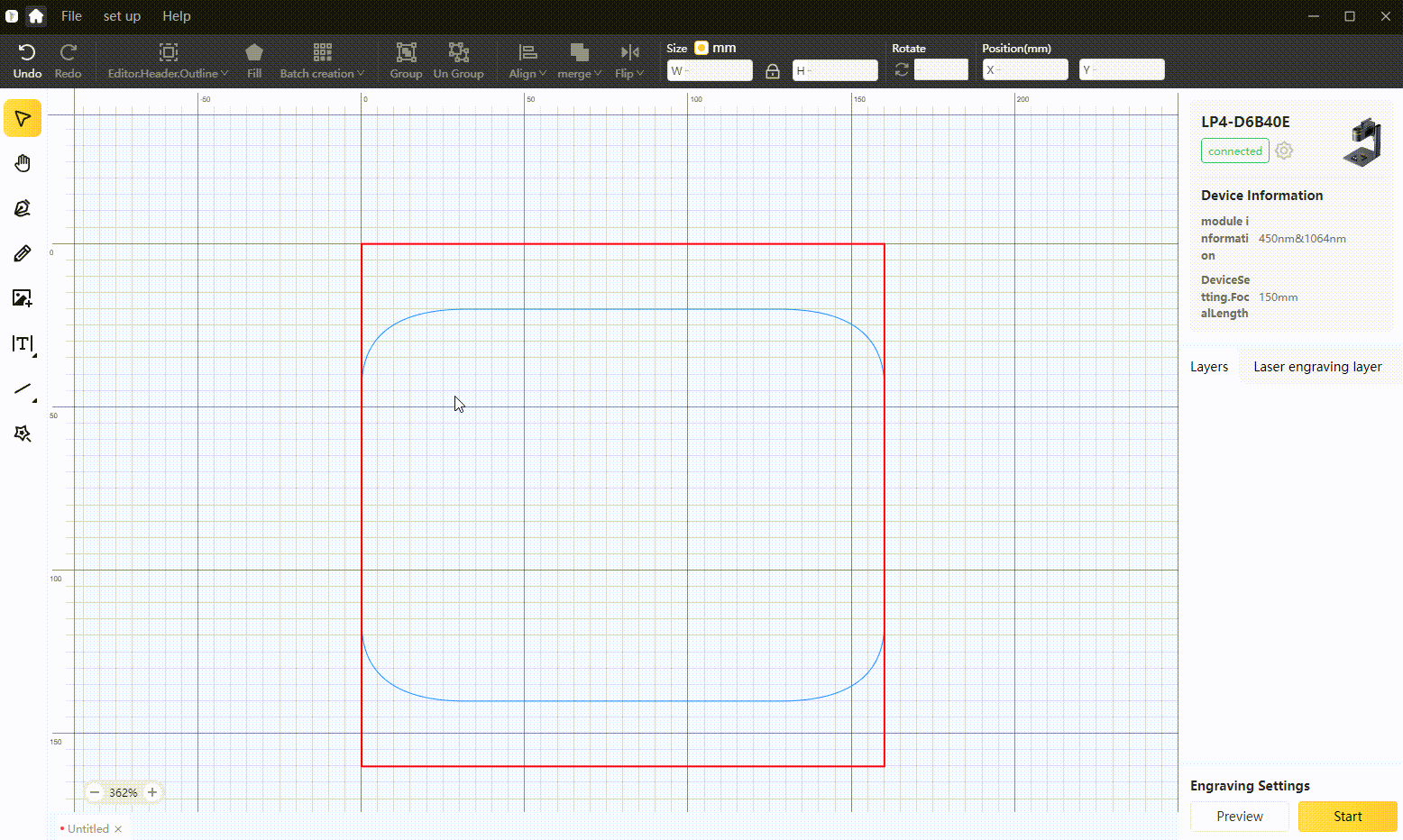

このアイコンをクリックして「ペンツール」を利用いただけます。ショートカットキー「P」で起動することも、「ESC」キーを押して終了することもできます。「ペンツール」を使用すると、ベクターシェイプやパスを描くことが可能です。
ブラシ
このアイコンをクリックすると「ブラシツール」モードに入ります。ショートカットキー「B」 でも起動でき、「ESC」 キーで終了します。「ブラシツール」を使用すると、線やパターンを描くことができます。
画像
クリックして画像をインポートするか、マウスで直接画像をキャンバスにドラッグ＆ドロップします。現在、LDSはG-Code、JPG、PNG、BMP、SVG、DXF、Vectorなど、さまざまな形式に対応しています。

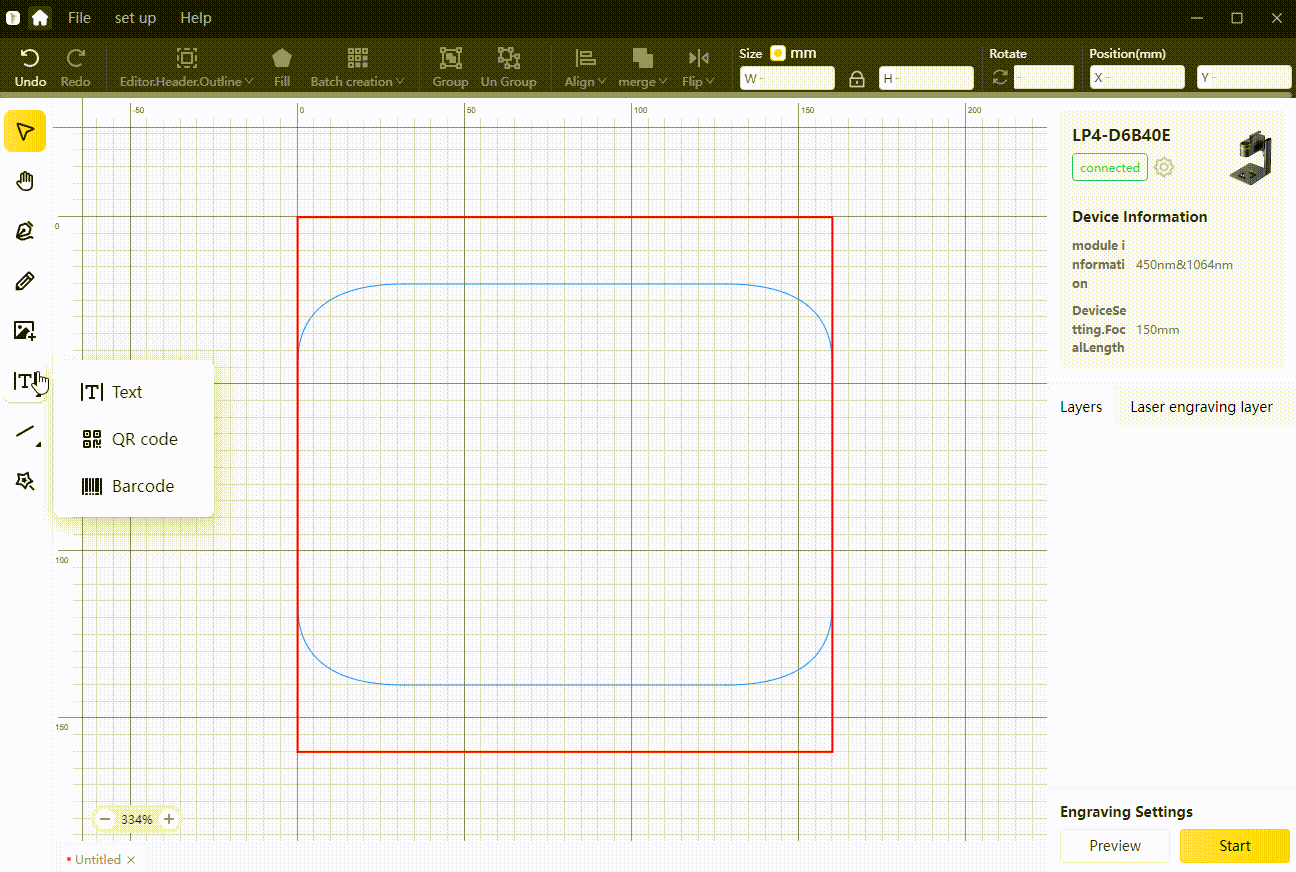

テキスト、QRコード、バーコード
アイコンをクリックすると「テキスト機能」が使用できます。この機能は、テキストの追加に加えて、QRコードやバーコードを生成することもできます。QRコードやバーコードの内容を編集するには、対象をダブルクリックして編集ボックスを開いてください。

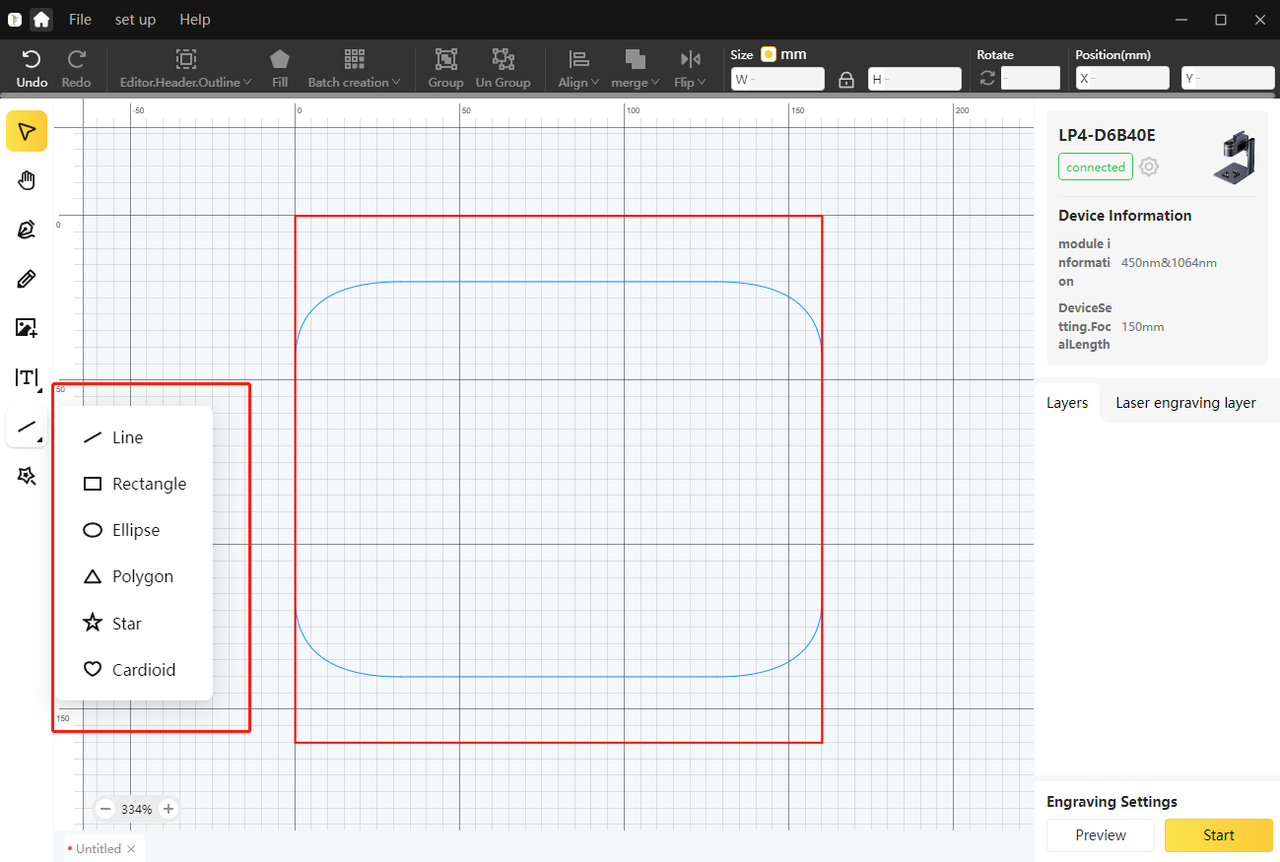

線
「線ツール」は、直線だけでなく、長方形、円、多角形、星、ハートなど、さまざまな図形を作成できます。
「Shift」キーを長押しすると、正方形や正円などの図形を生成できます。例：

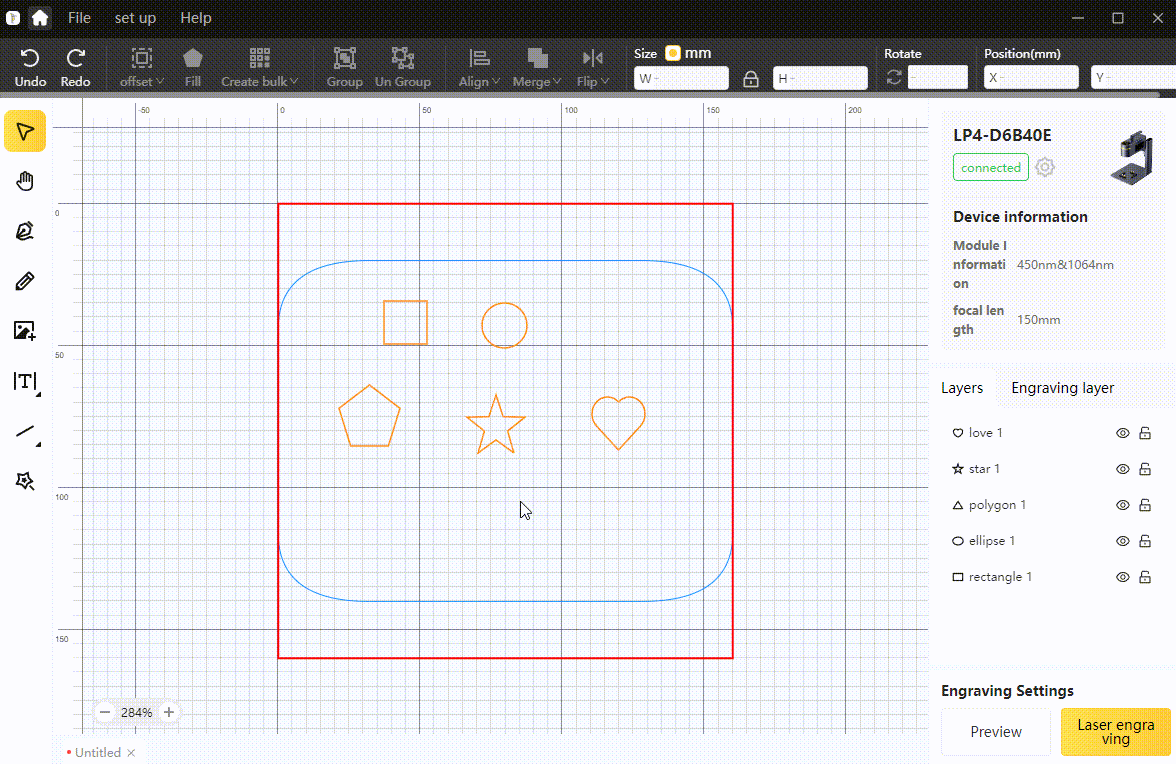

1.6 編集バー

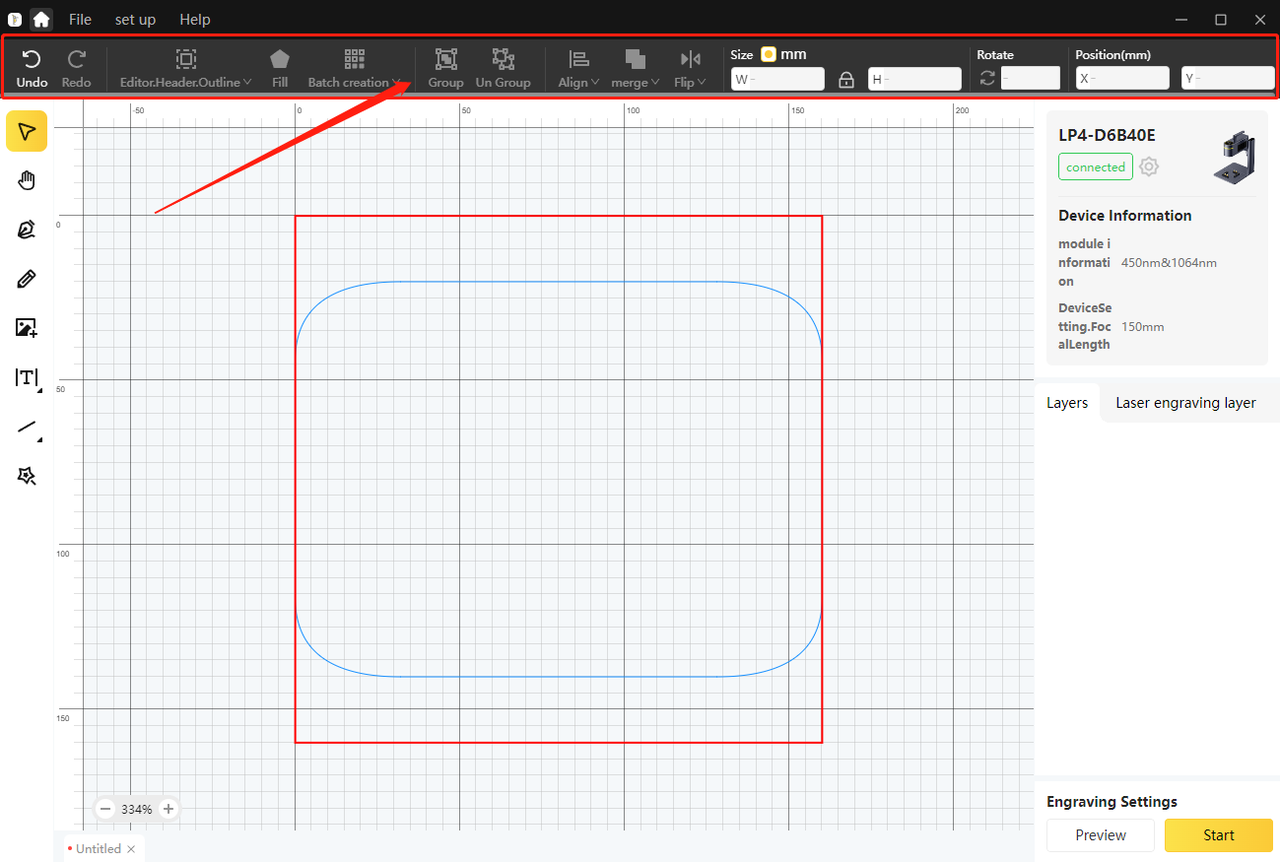

メインインターフェースの上部にある位置には、図形作成時に、パターンのサイズ編集、反転、オフセット、交差などの便利機能が揃っています。

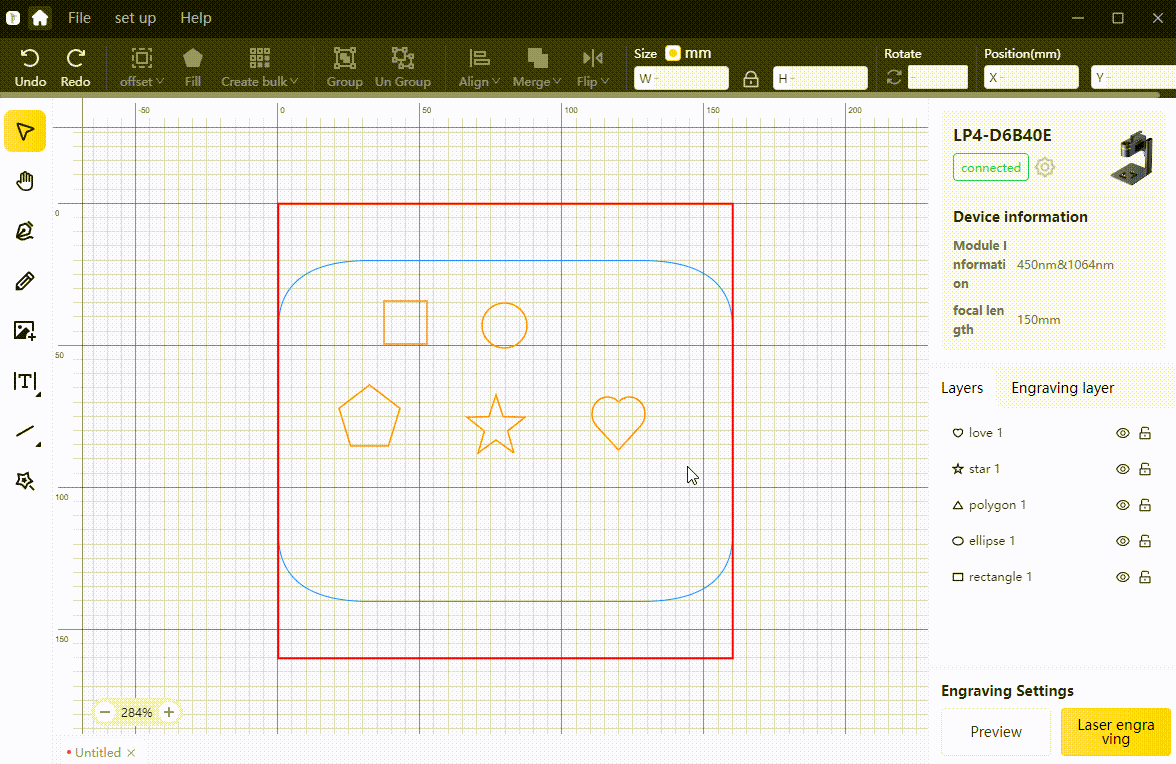

元に戻す＆やり直し
元に戻す： ユーザーが操作を間違えたり、誤って削除したりした場合に、このボタンを使用して前の操作に戻すことができます。
やり直し： 元に戻す操作とは逆に、元に戻しすぎた場合に、このボタンを使用して元に戻す前のステップに戻ることができます。
囲み線
設定された値に従って、対象の新しい画像を生成します。囲み線は、ボタンを押すか、テキストボックスに数値を入力して設定できます。
塗りつぶし

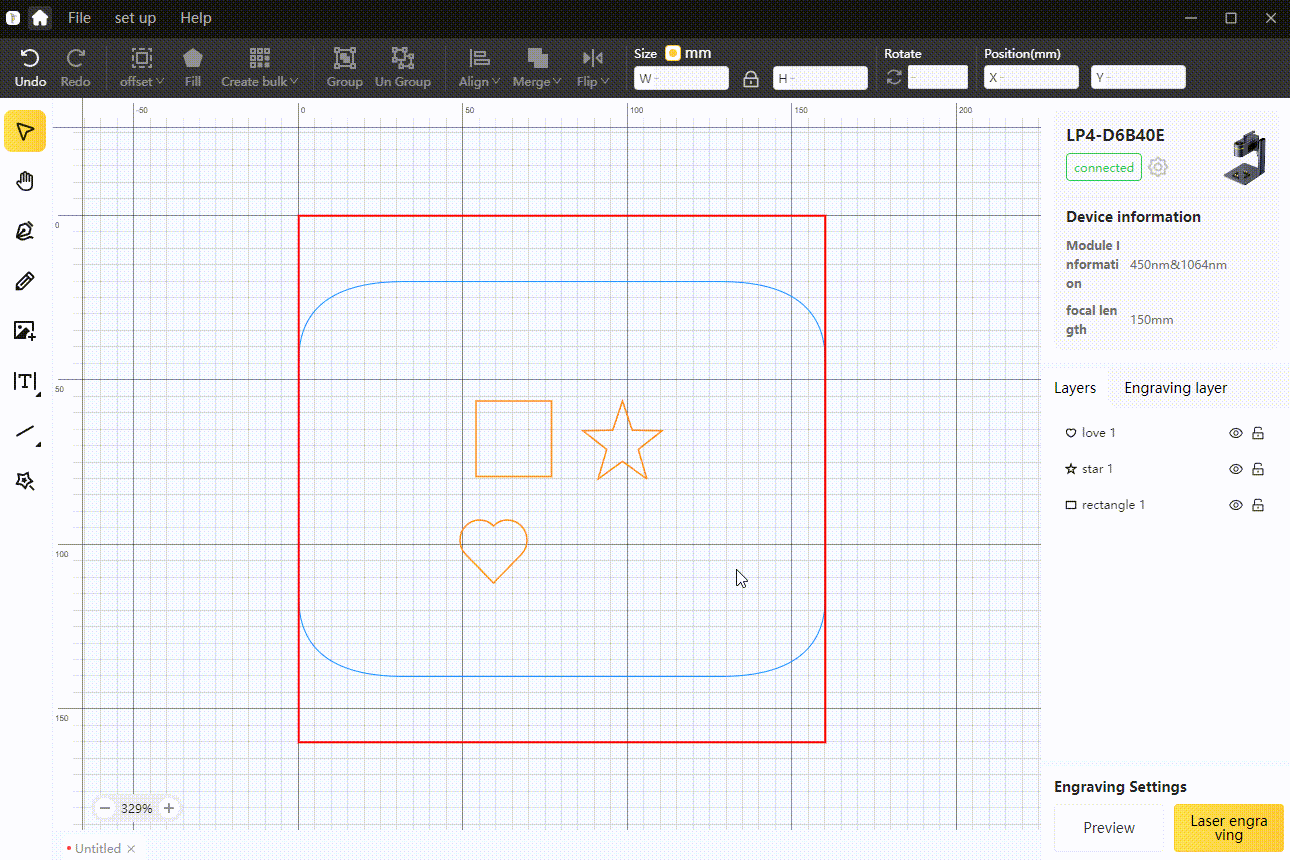

選択した閉じたベクター図形を塗りつぶし、白黒画像を生成できます。繰り返しクリックすると、塗りつぶしをキャンセルします。

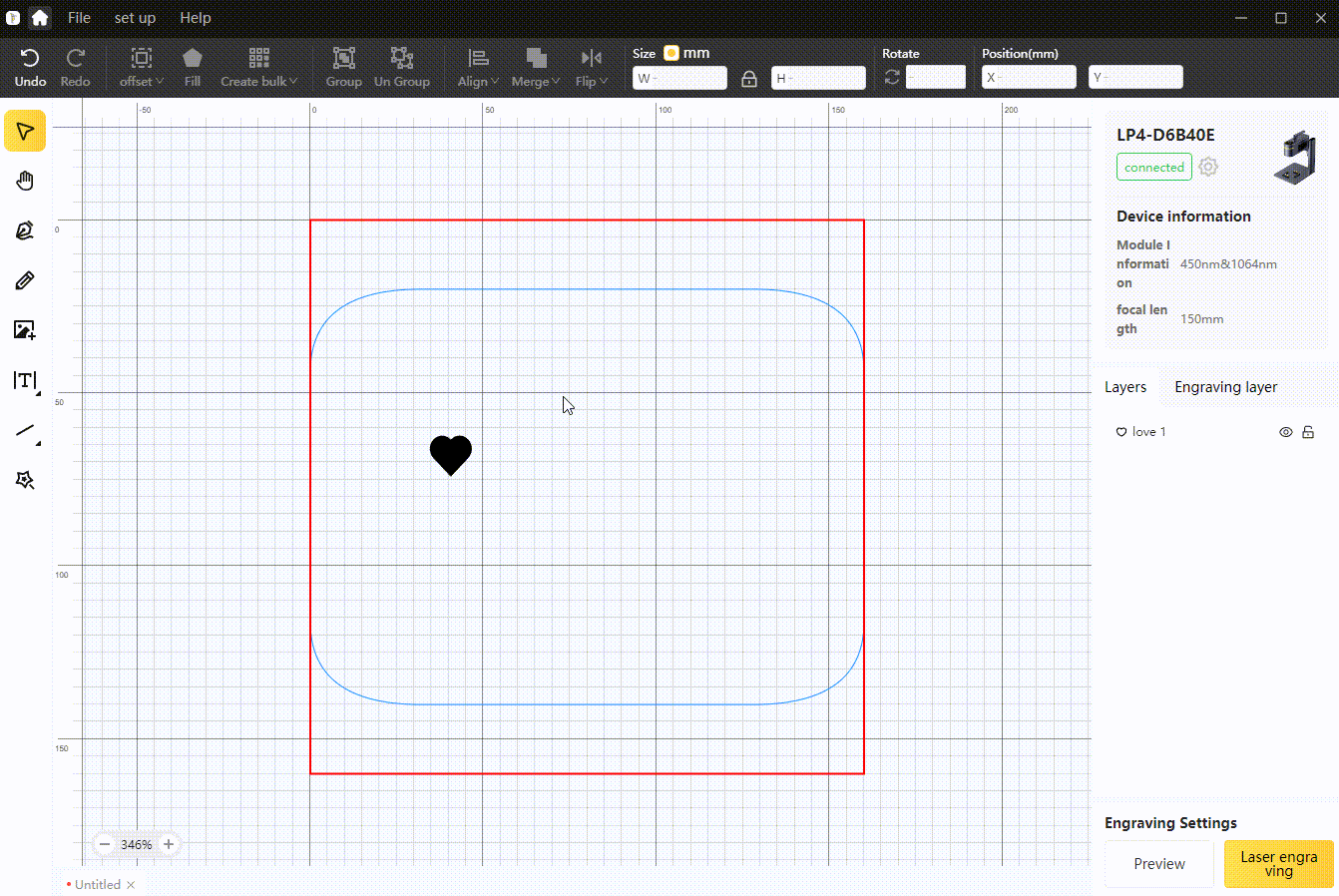

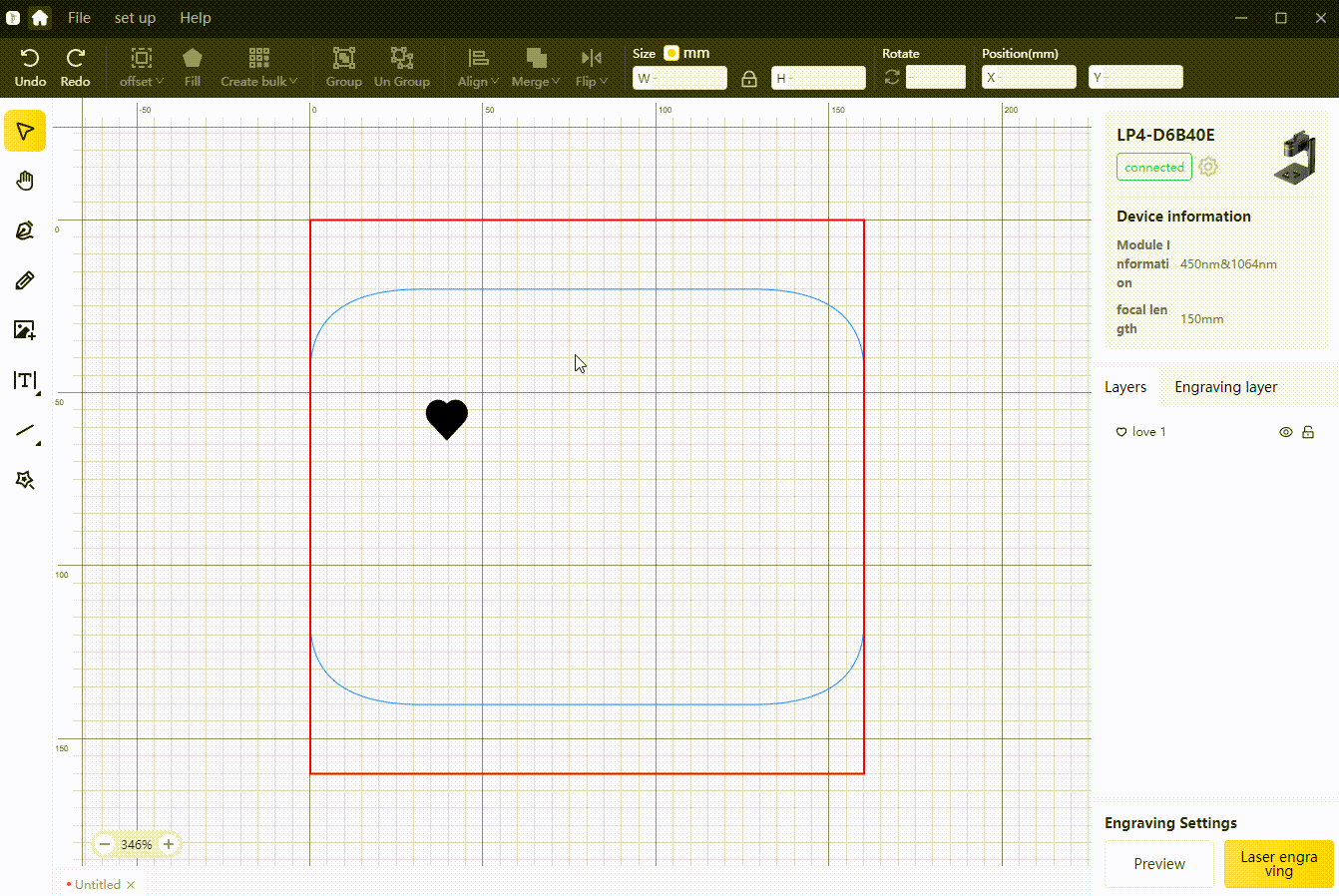

一括配列
現在、矩形配列と円形配列に対応しています。
グループ化＆グループ解除
グループ化：複数の要素を1つのグループにまとめ、選択や移動を容易にします。

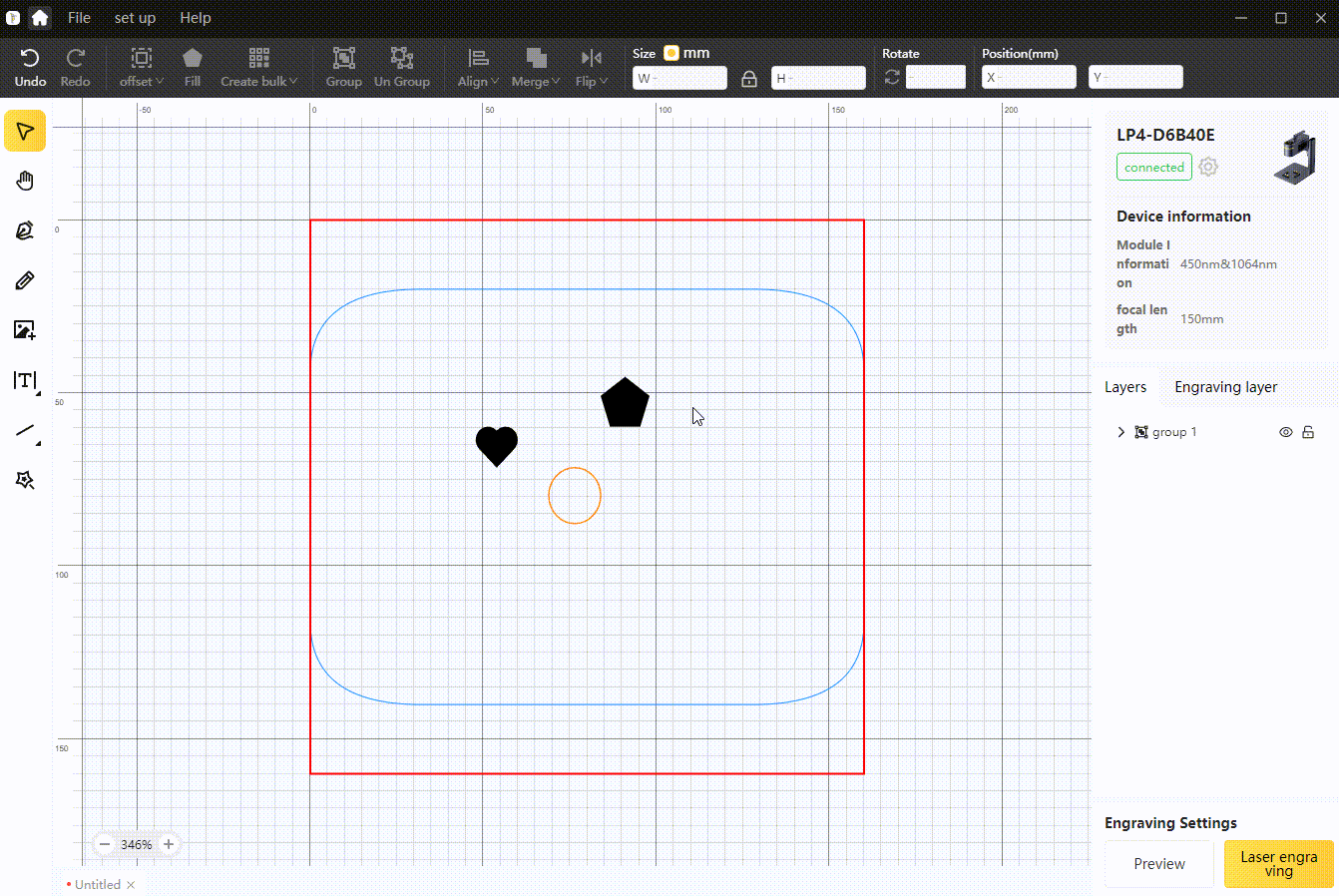

グループ解除： グループ化された要素を個別の要素に分割します。
位置合わせ

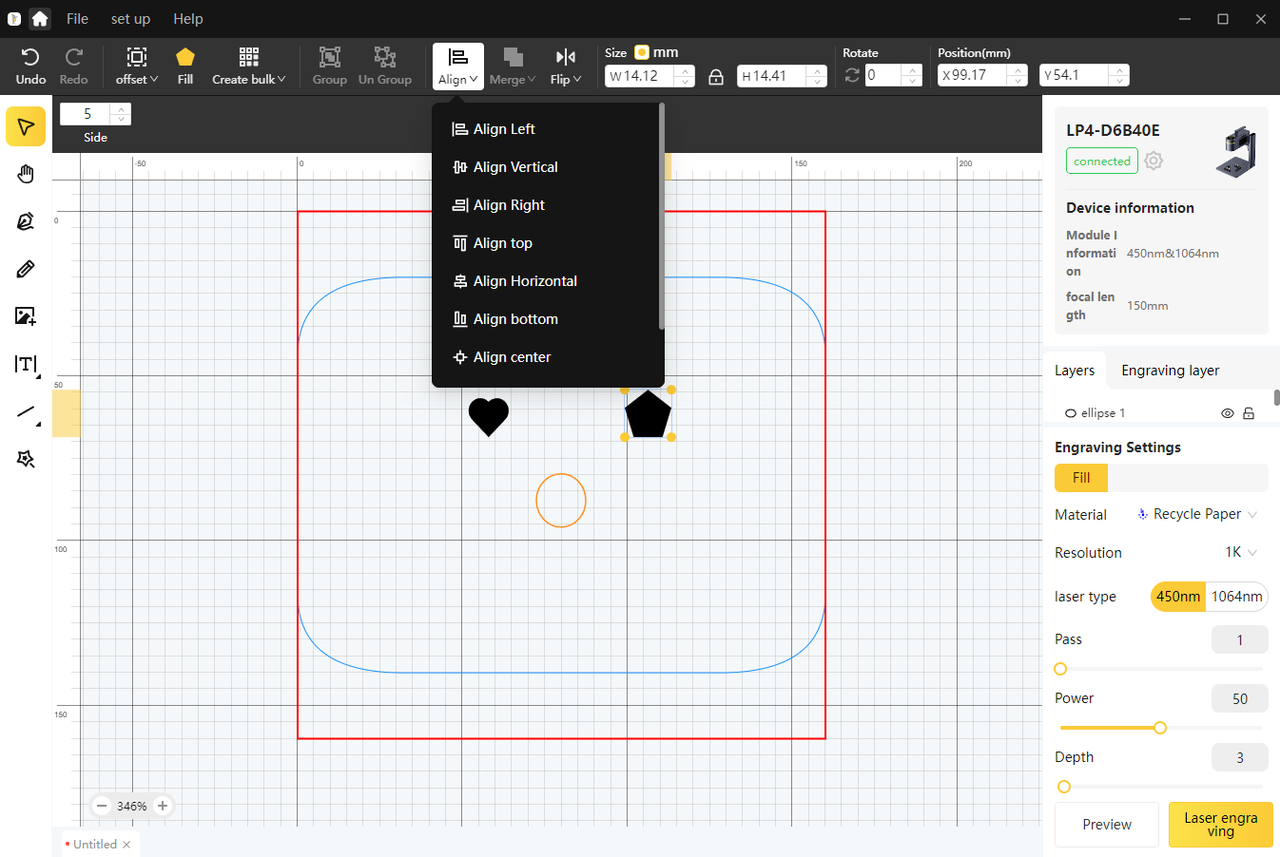

整列が必要な要素をこの機能で整列させることができます。整列方法は、左揃え、垂直中央揃え、右揃え、上揃え、水平中央揃え、下揃え、中央揃えです。
組み合わせ
選択した図形にブーリアン演算を実行し、新しい要素をカスタマイズして作成します。

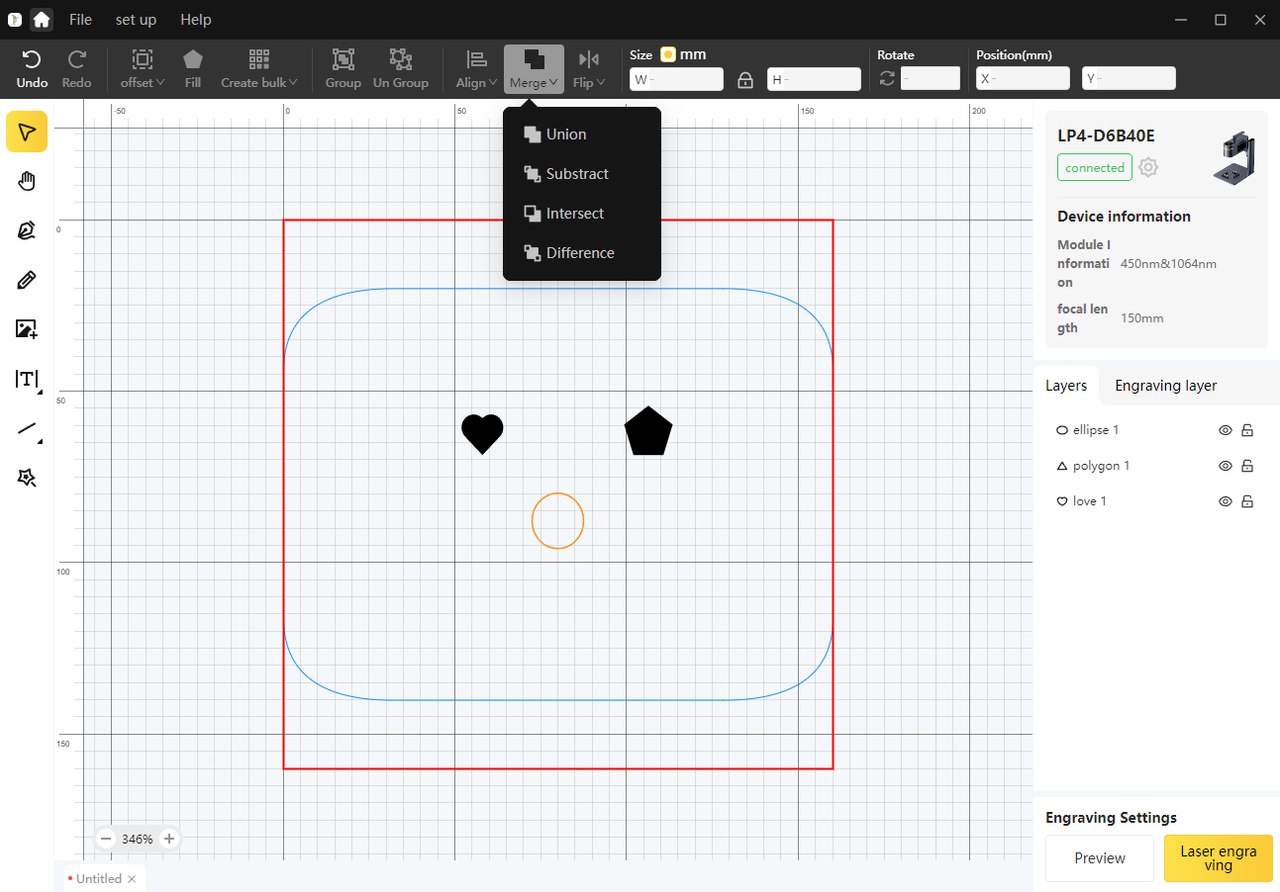

機能には、「図形結合」、「最上位レイヤーの図形部分を取り除く」、「図形が交差している部分を残す」、「選択範囲を除外する」が含まれます。
反転

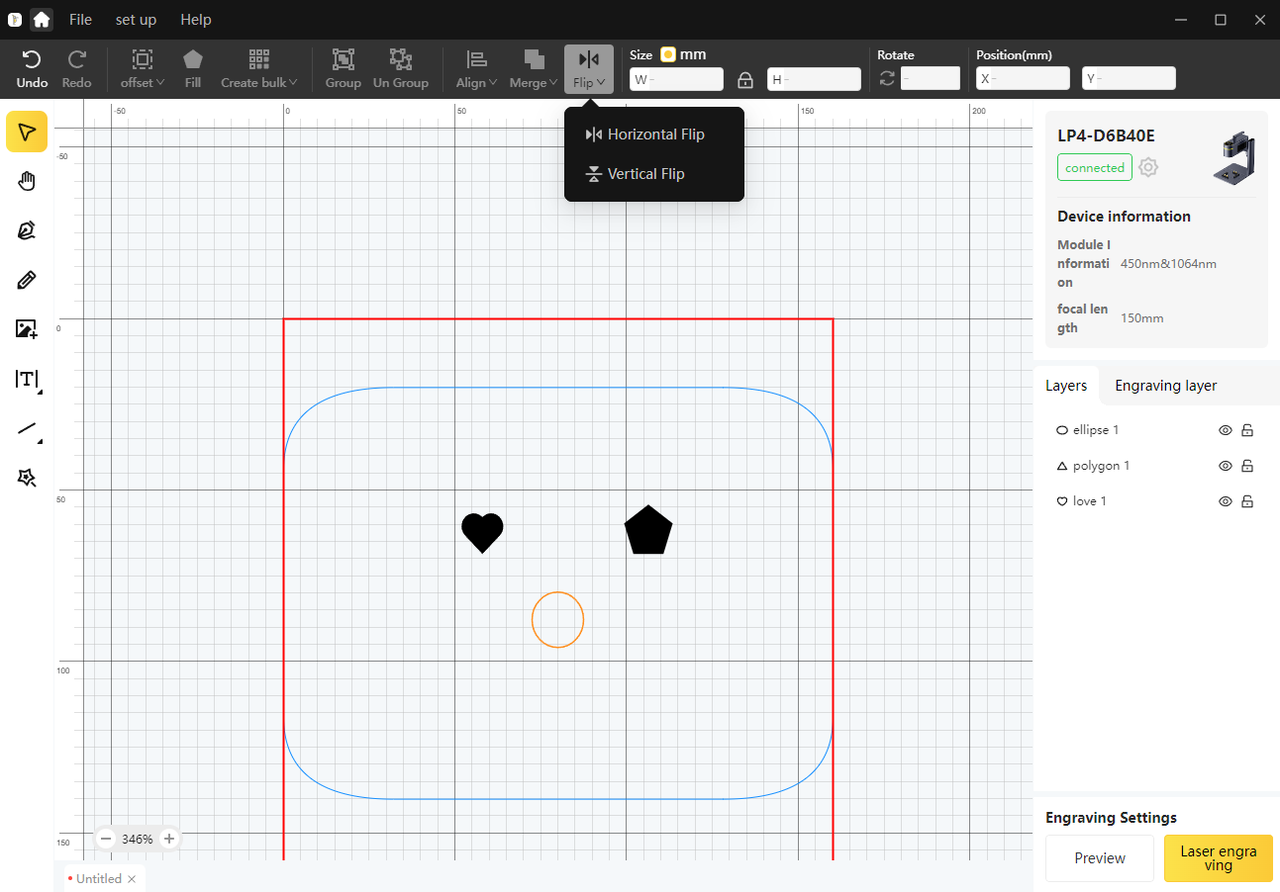

要素を反転させる（ミラー表示）ことができます。この機能には、水平反転、垂直反転があります。

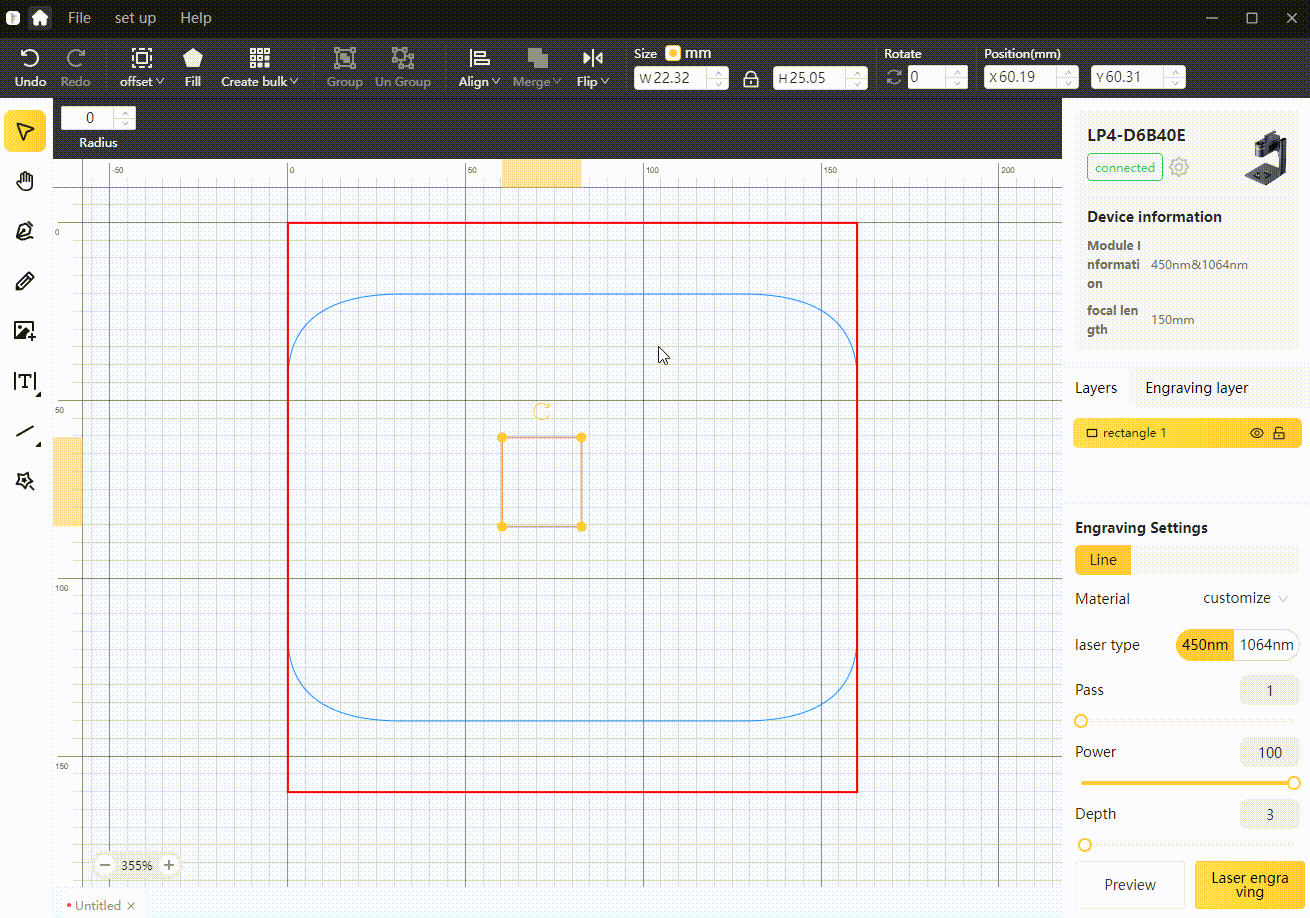

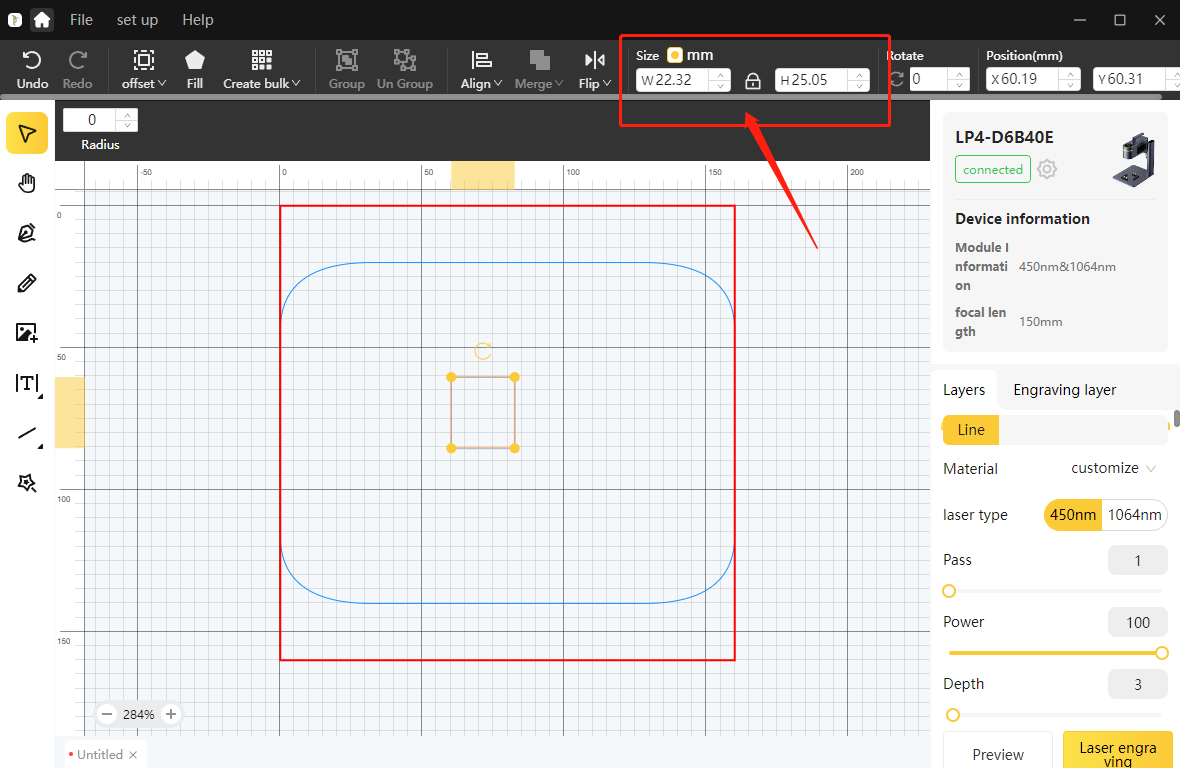

サイズの変更
彫刻データのサイズを変更できます。テキストボックスに入力するか、コントロールを使用して加算または減算します。ロック状態では縦横比が固定され、非ロック状態では幅または高さを個別に変更できます。

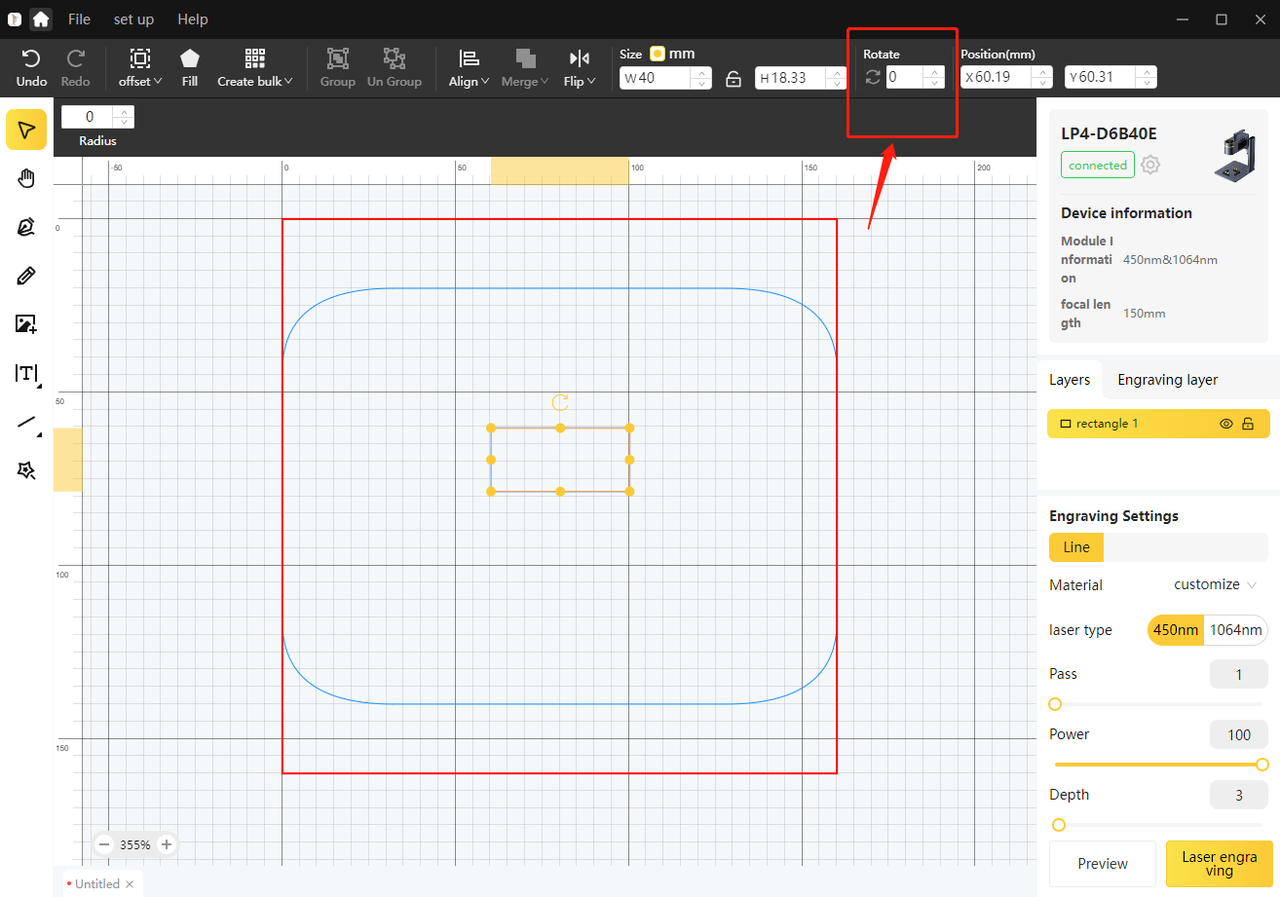

回転
選択した要素を0〜359度の範囲で回転させることができます。テキストボックスに入力するか、コントロールを使用して加算または減算します。
位置
座標位置を入力して、キャンバス上のパターンの位置をカスタマイズすることが可能です。テキストボックスに入力したり、コントロールで加算または減算したりできます。

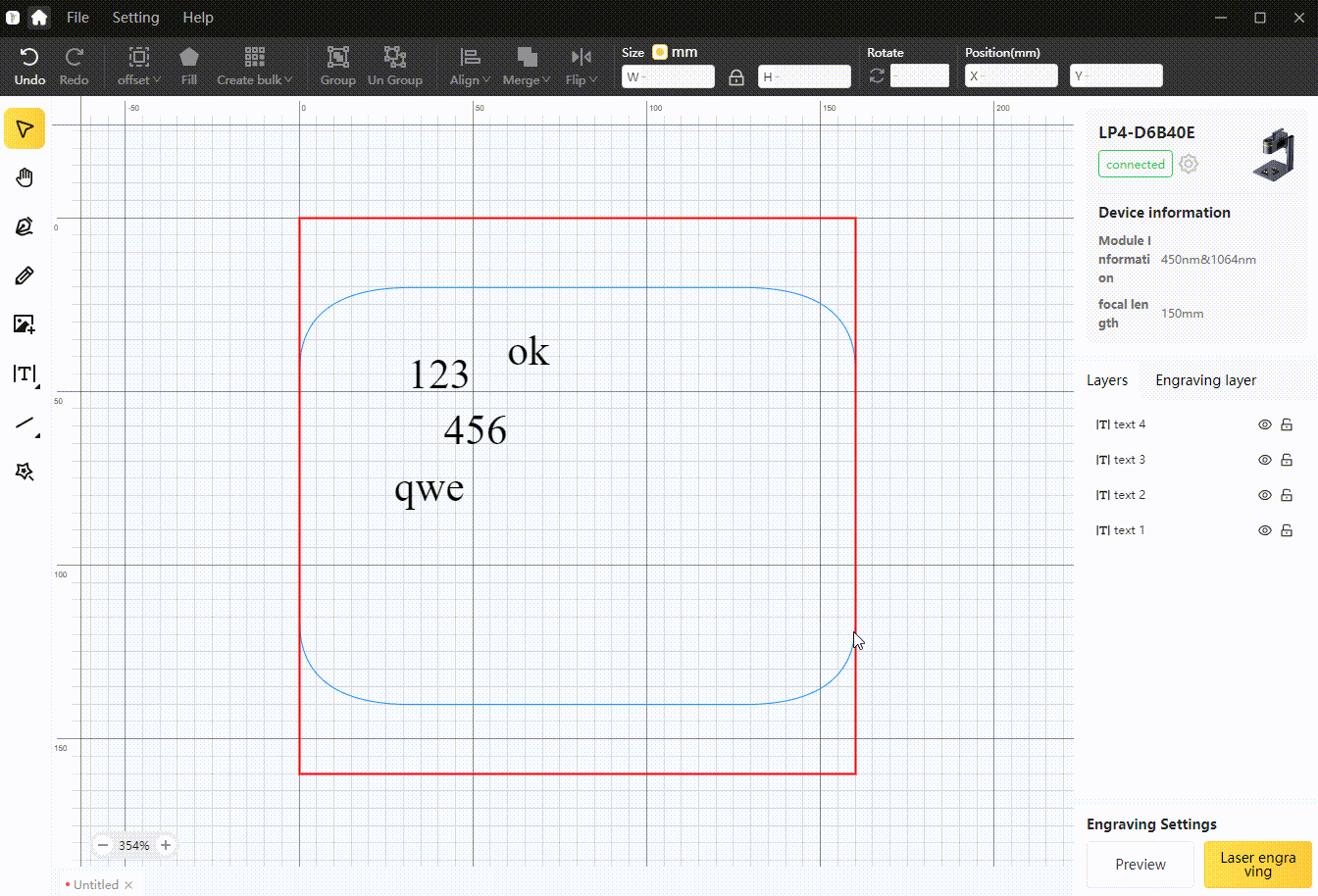

ラスタライズ化
複数の要素をまとめて彫刻する場合、オブジェクトをラスタライズして複数の要素を1つの要素に変換することで、レーザー彫刻時の送信効率を向上させます。
図形を選択し、右クリックして「ラスタライズ」を選択すると生成されます。
警告
この機能はディザリング画像には対応していません！

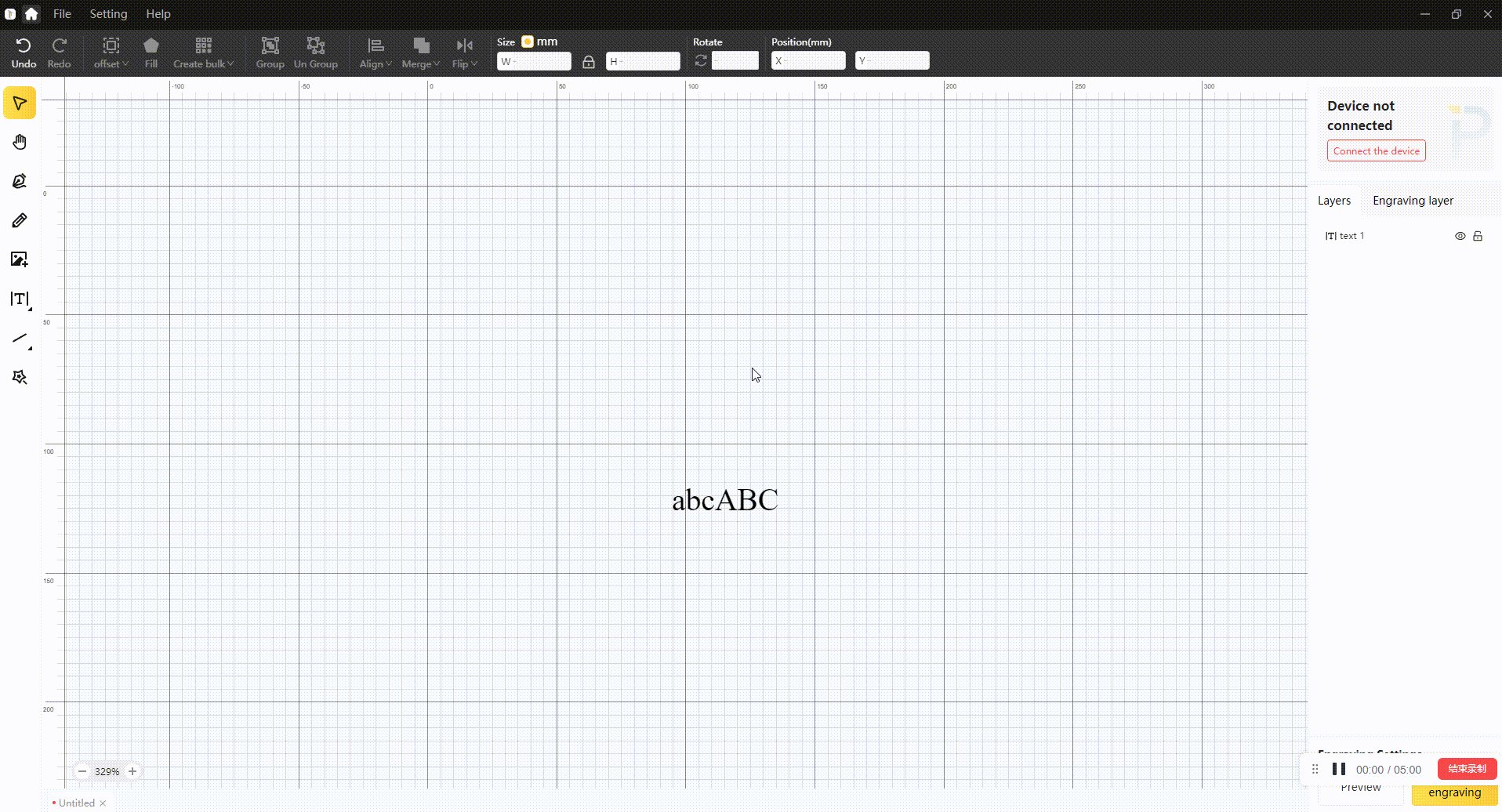

曲線テキスト&パディング

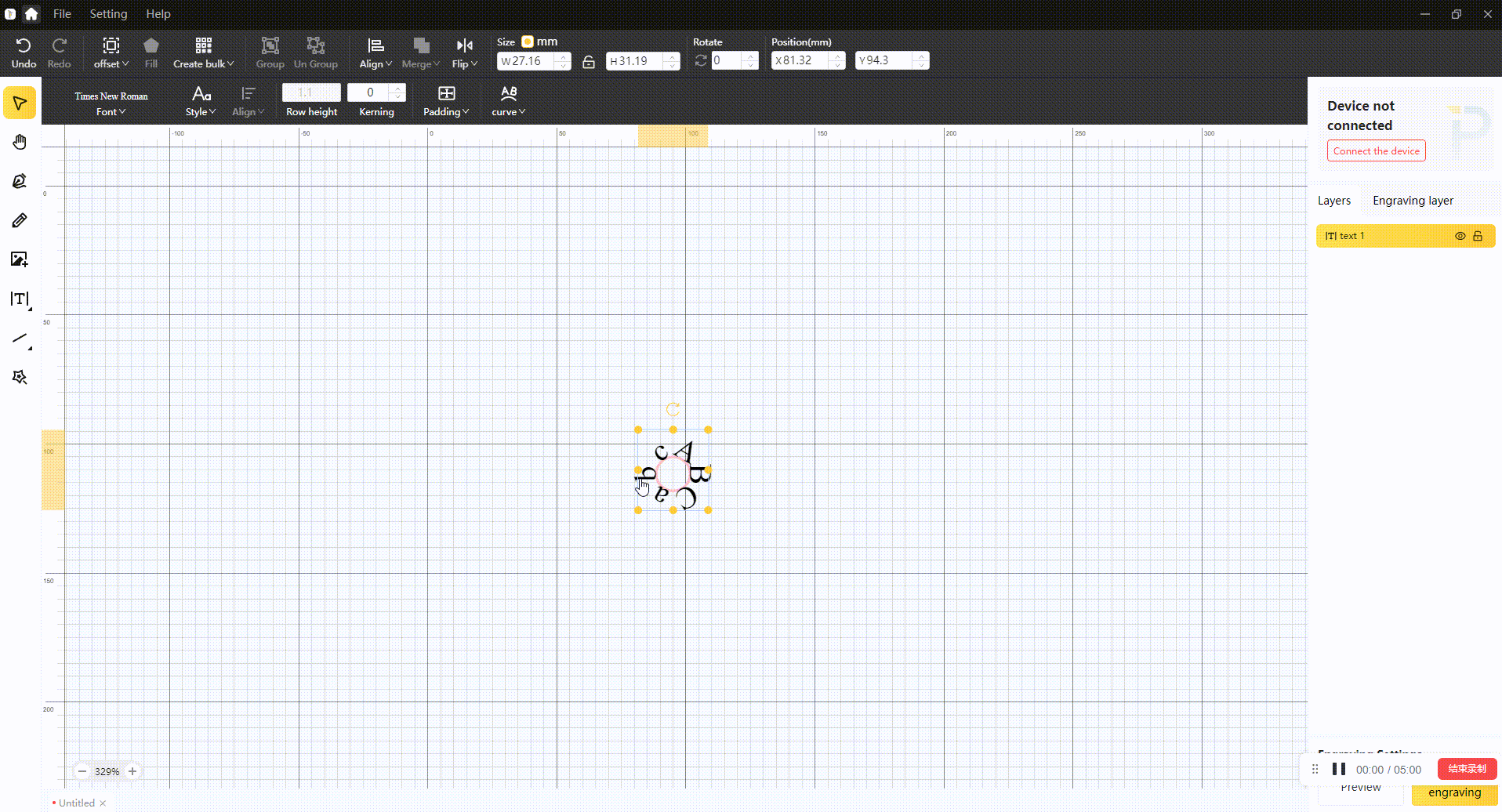

テキストを入力した後、テキストを円弧状に配置できます。編集したいテキストをクリックすると、上部のツールバーに「曲線」が表示されます。クリックしてコントロールバーを表示し、希望の方向にドラッグして調整します。
ご注意
この機能を使用すると、編集ボックスの領域を超えることがあります。彫刻の欠落を防ぐには、彫刻要素を完全に囲むように「内側の余白」機能を使用して編集ボックスを調整する必要があります。

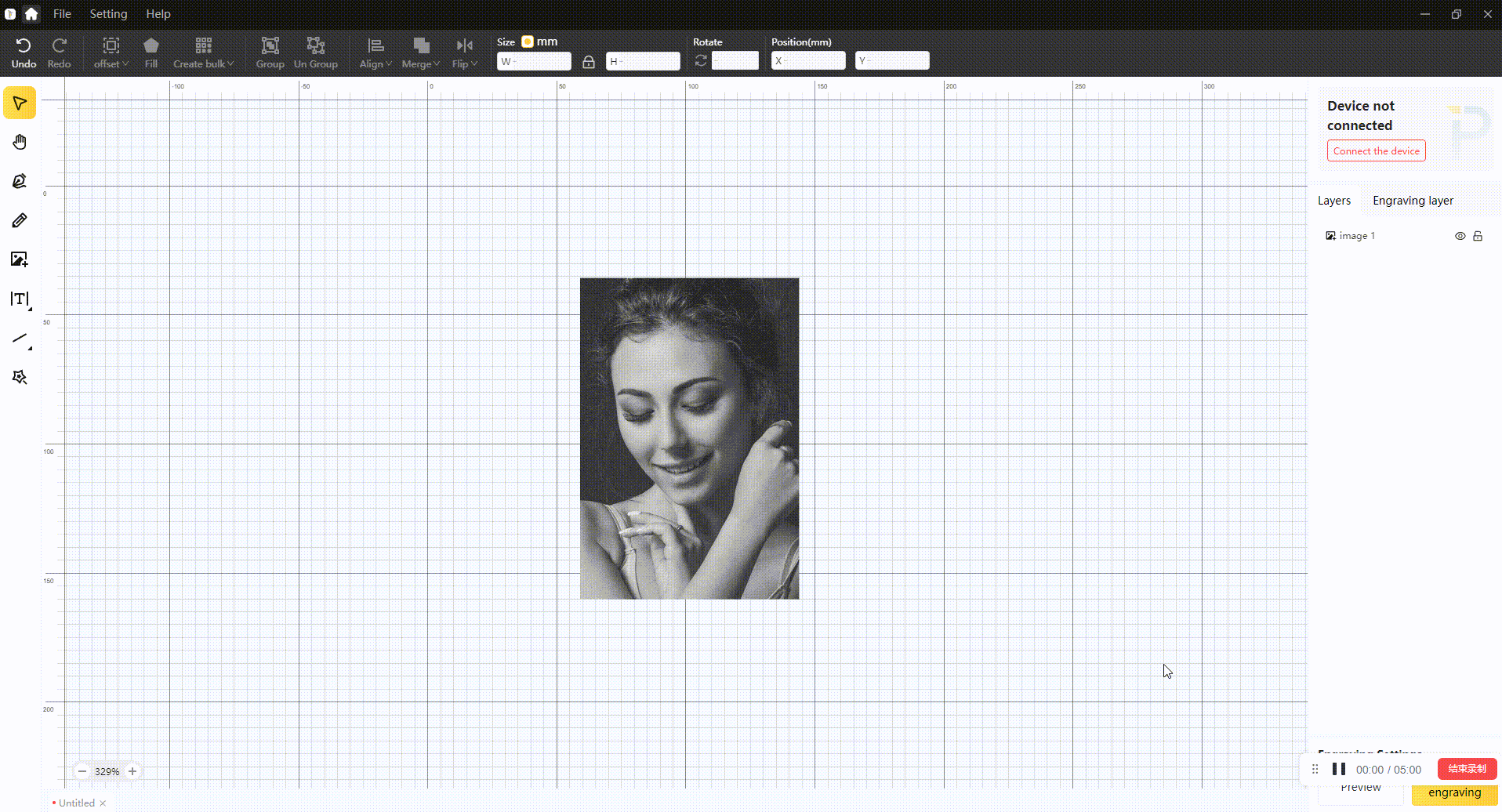

画像編集
画像を挿入後、編集が必要な場合は画像を選択し編集機能を開きます。機能には、トリミング、オートトリミング、消しゴム、マジック消しゴムなどが含まれます。必要に応じてツールで編集し、編集完了後は必ず 「OK」をクリックして結果を保存してください。
2. LDSが対応する彫刻モードとアタッチメント
デフォルトモードは「平面彫刻」です。
彫刻機を接続した後、メインインターフェースのデバイス情報の右上にある接続アタッチメントを選択することで、「多機能電動台座」、「ロータリーエクステンション」、「スライドエクステンション」を使用できます。
LaserPecker本体で利用可能な彫刻モードとアタッチメントの詳細はこちら をご覧ください。
2.1 平面モード
2.2 円筒形モード

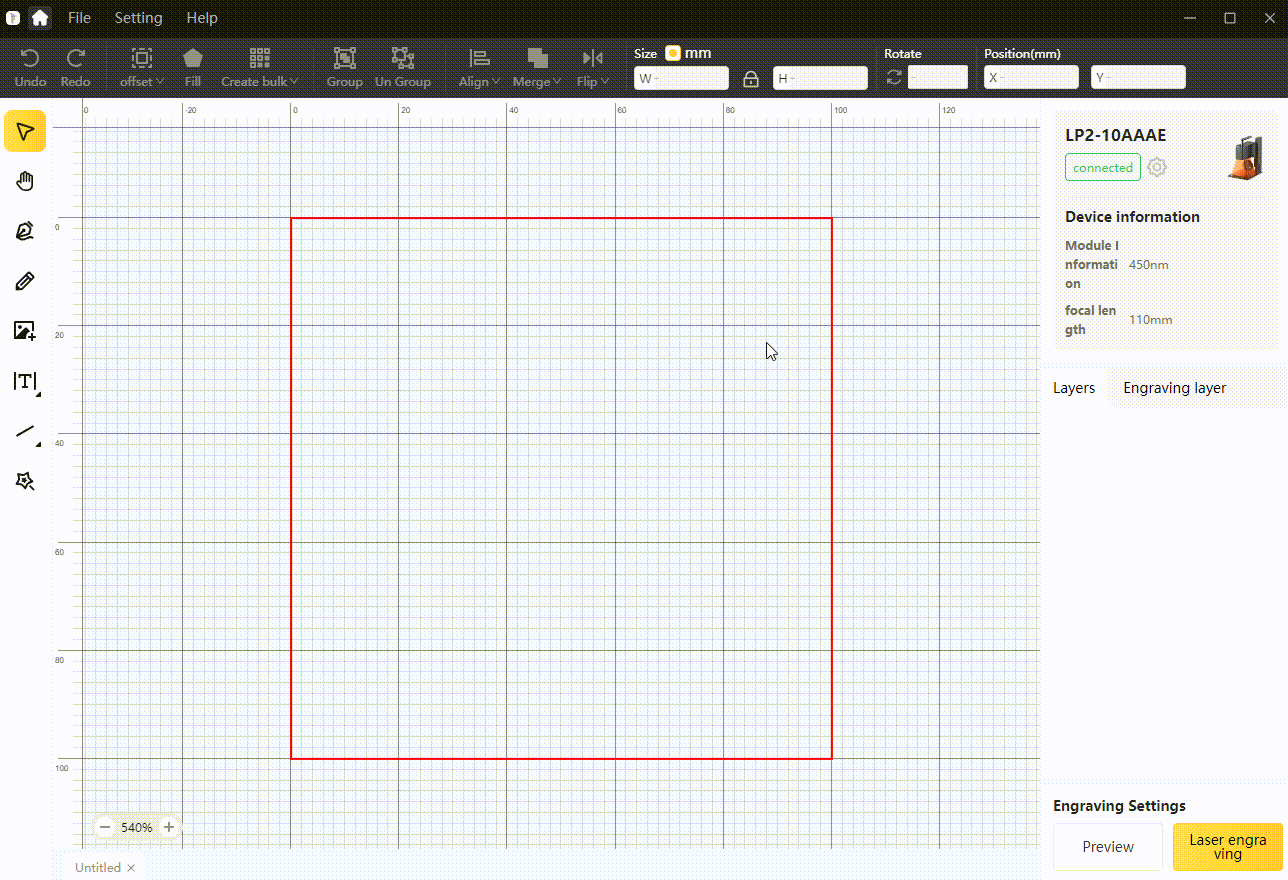

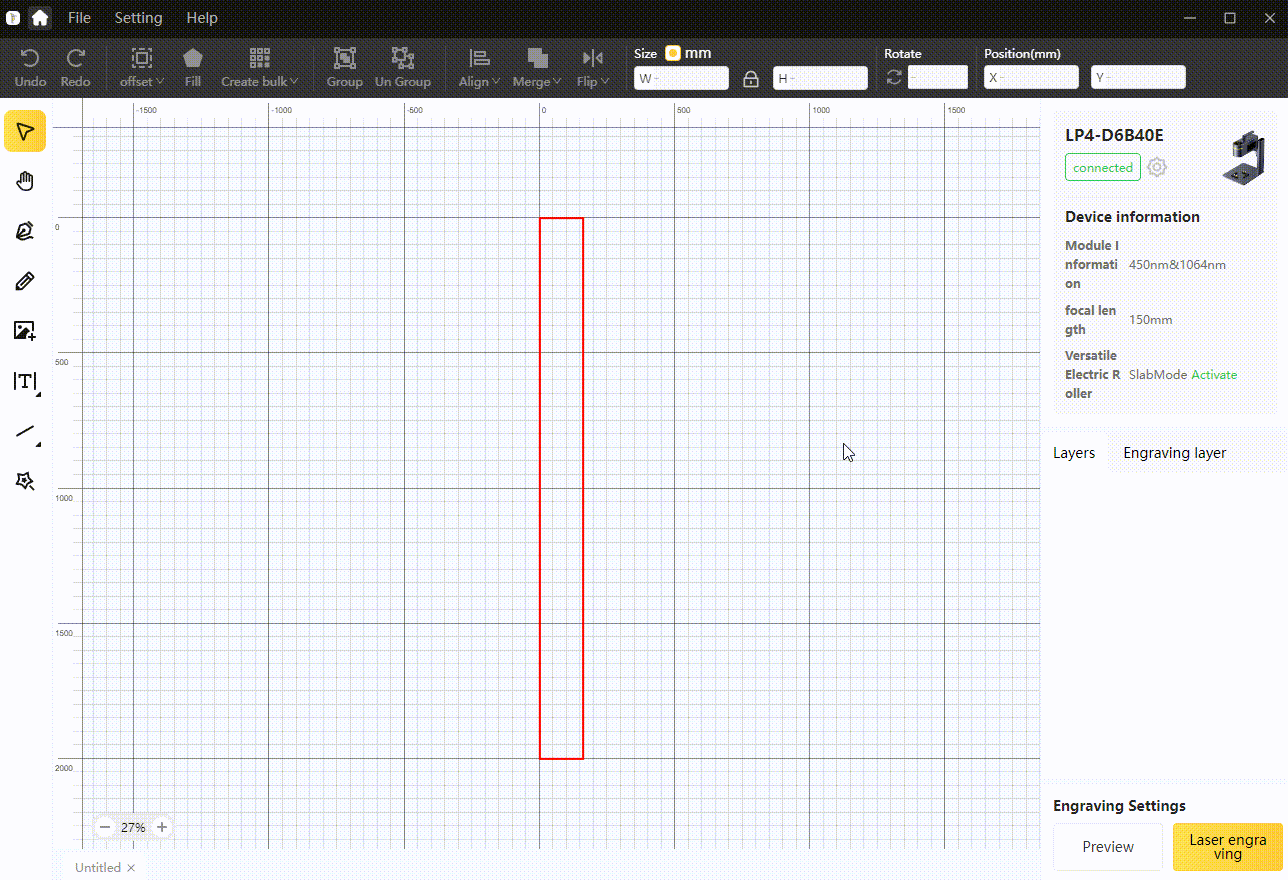

2.3 車モード
2.4 ロータリーエクステンションモード
2.5 スライドエクステンションモード
2.6 複数ファイル彫刻モード
2.7 フリーモード
注意事項 :
(1) 保護カバーとLaserPecker機械が接続されていない場合、「フリーモード」を開いてプレビューとレーザー彫刻を行うことができます。そうでない場合、機器は動作しません。
(2) レーザー彫刻プロセス中に保護カバーを開けると、機器は自動的に一時停止します。彫刻を再開するには、保護カバーを閉じてから「続行」ボタンをクリックしてください。
(3) 保護カバーを接続している場合は、カバー扉が閉まっているかを必ず確認したうえで、プレビューおよび彫刻を開始してください。
2.8 反転彫刻モード
現在、LP2とLP3に対応しており、有効にすると反対方向からの彫刻が可能です。

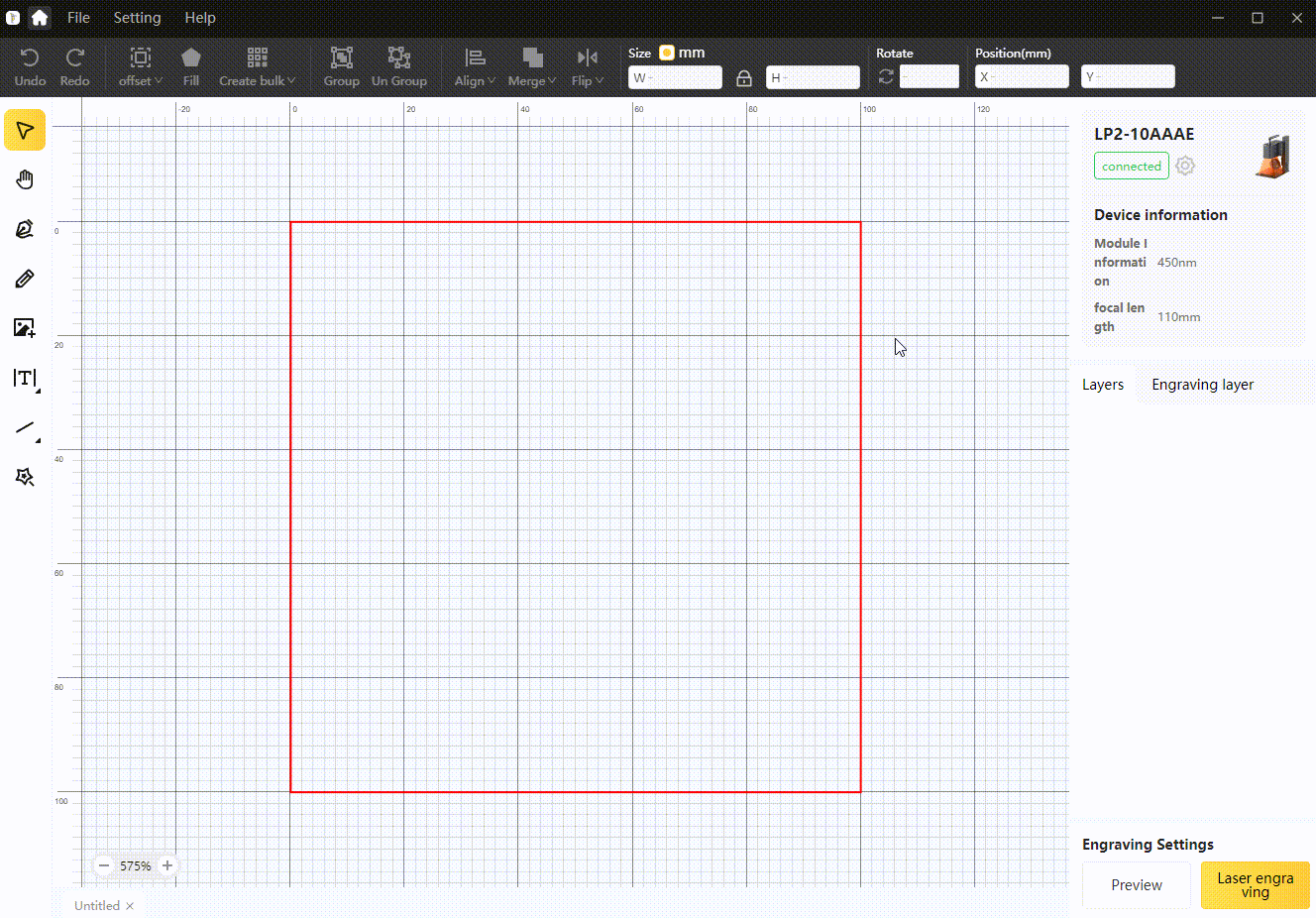

2.9 一括彫刻ボタン
バッチ彫刻機能を有効にするには、ボタンアタッチメントを接続してください。接続するとこの機能が有効になり、ボタンを使って以前に彫刻した履歴ファイルの接続やプレビューができるようになります。
3. 彫刻設定 - 「プレビュー」
3.1 キャンバスの最大サイズ
デバイスを接続すると、インターフェースに赤い枠が表示されます。この枠は現在のモードにおける彫刻可能な最大サイズです。例えば、LP4を接続した場合：
3.2 実際のレーザー彫刻範囲
本体を接続すると、インターフェース上に青い枠も表示されます。この枠は、現在のモードにおける有効なプレビューおよびレーザー彫刻位置を示します。
青い枠が表示されない場合、赤い枠と重なり、描画ボードの領域が有効なプレビューおよびレーザー彫刻位置と同等になります。
ご注意
1. 編集したパターンが大きすぎると、プレビューができなくなり、最大範囲を超えているというメッセージが表示されます。この場合、サイズを修正する必要があります。
2. 通常モードでの最大サイズプレビューでは、プレビューボックスがわずかに変形して見えることがありますが、レーザー彫刻には影響しません。
3.3 プレビューインターフェース
プレビュー用にパターンがデザインされているとき、全体的なインターフェースはこのようになります。レイヤーのグラフィックが選択されている場合、彫刻機のプレビューボックスはグラフィックのサイズになります。キャンバスの空白部分をクリックすると、プレビューボックスは最大のプレビュー範囲になります。
レイヤー内のグラフィックはドラッグして位置を調整できます。「補助線」にチェックを入れると、ドラッグ時にグラフィックの位置合わせを助ける補助線が表示されます。
グラフィックをドラッグして移動させると、プレビューボックスの位置もそれに応じて移動します。
プレビュー中にグラフィックを彫刻範囲外へ移動すると、警告メッセージが表示され、プレビューレーザーもキャンバス範囲の外へ移動します。その場合は、パターンをフレーム内に移動させるだけで解決します。
4. 彫刻設定 - 「レーザー彫刻」

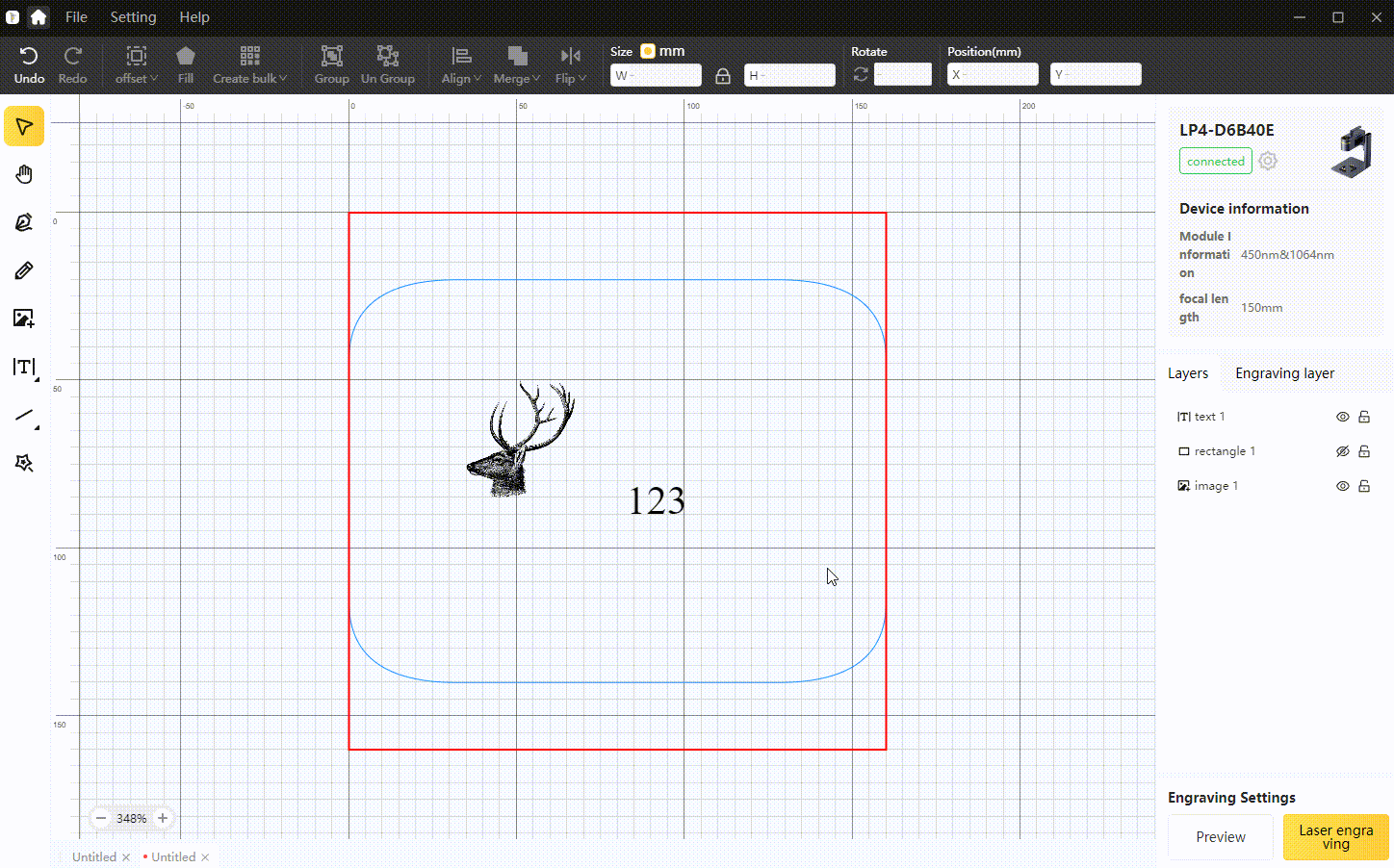

4.1 レーザー彫刻レイヤー
各パターンや線はレイヤーを生成します。「目」のアイコンをクリックするとレイヤーを非表示にでき、レーザー彫刻時にそのレイヤーはスキップされます。
彫刻レイヤーをクリックすると、レーザー彫刻パターンのタイプ（線、塗りつぶし、画像）が表示されます。各彫刻タイプごとに、解像度・出力・深さ・回数などのパラメータを個別に設定できます。
4.2 焦点距離の調整
焦点距離は電動昇降スタンドで調整可能です。スタンド上部のボタンで高さを制御するか、プレビューインターフェースで電動スタンドの昇降をコントロールできます。
「赤いライトを常時点灯」機能機能を有効にすると、焦点合わせが容易になります。2つの赤い点が重なった状態が、レーザー彫刻に最適な焦点距離が設定されています。
4.3 レーザー彫刻設定

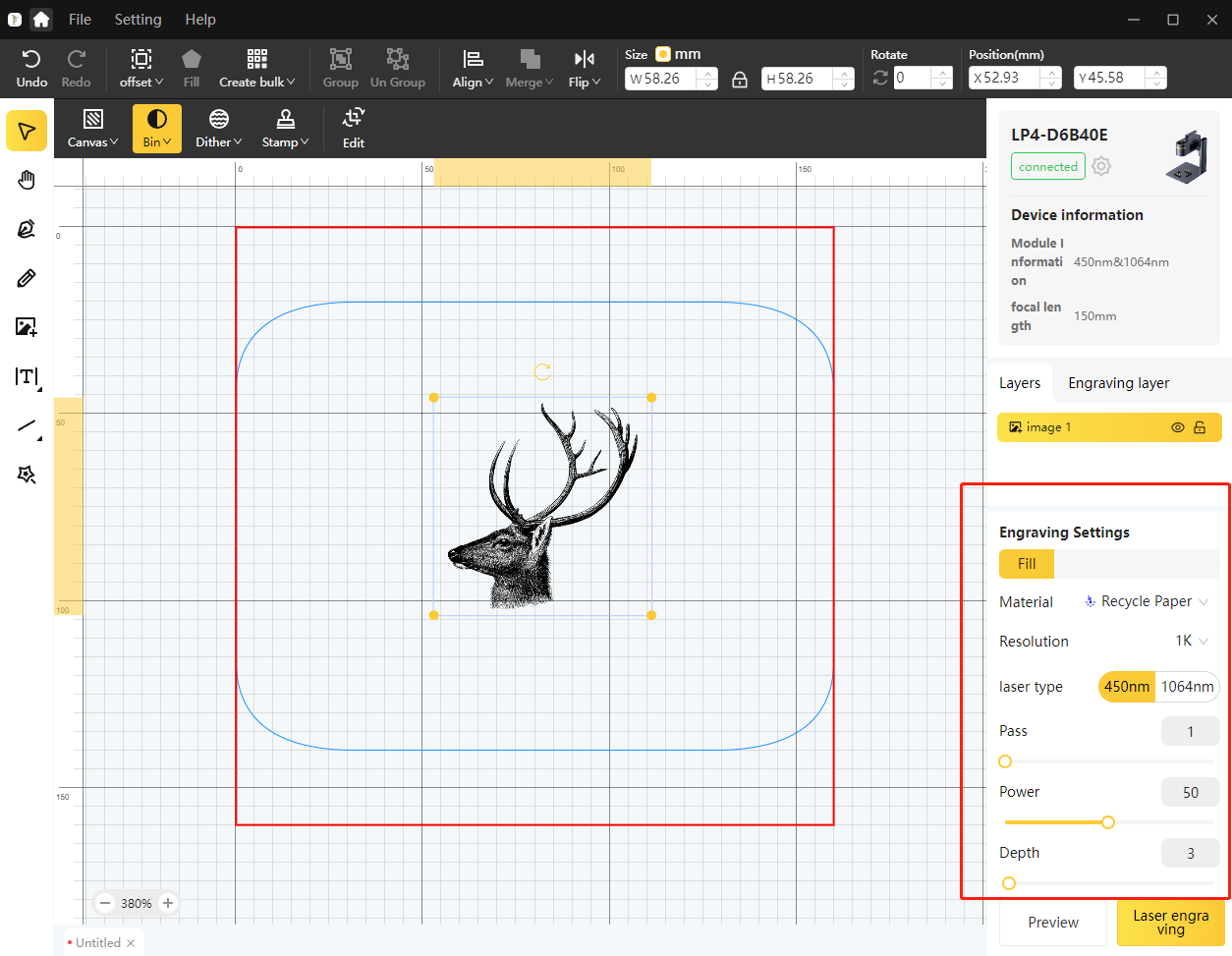

レーザー彫刻を開始する前に、パラメーターが正しく設定されているか、またそれがレーザー彫刻レイヤーのパラメーターであることを確認する必要があります。パターンを選択すると、画面右側に設定項目が表示されます（下図参照）。

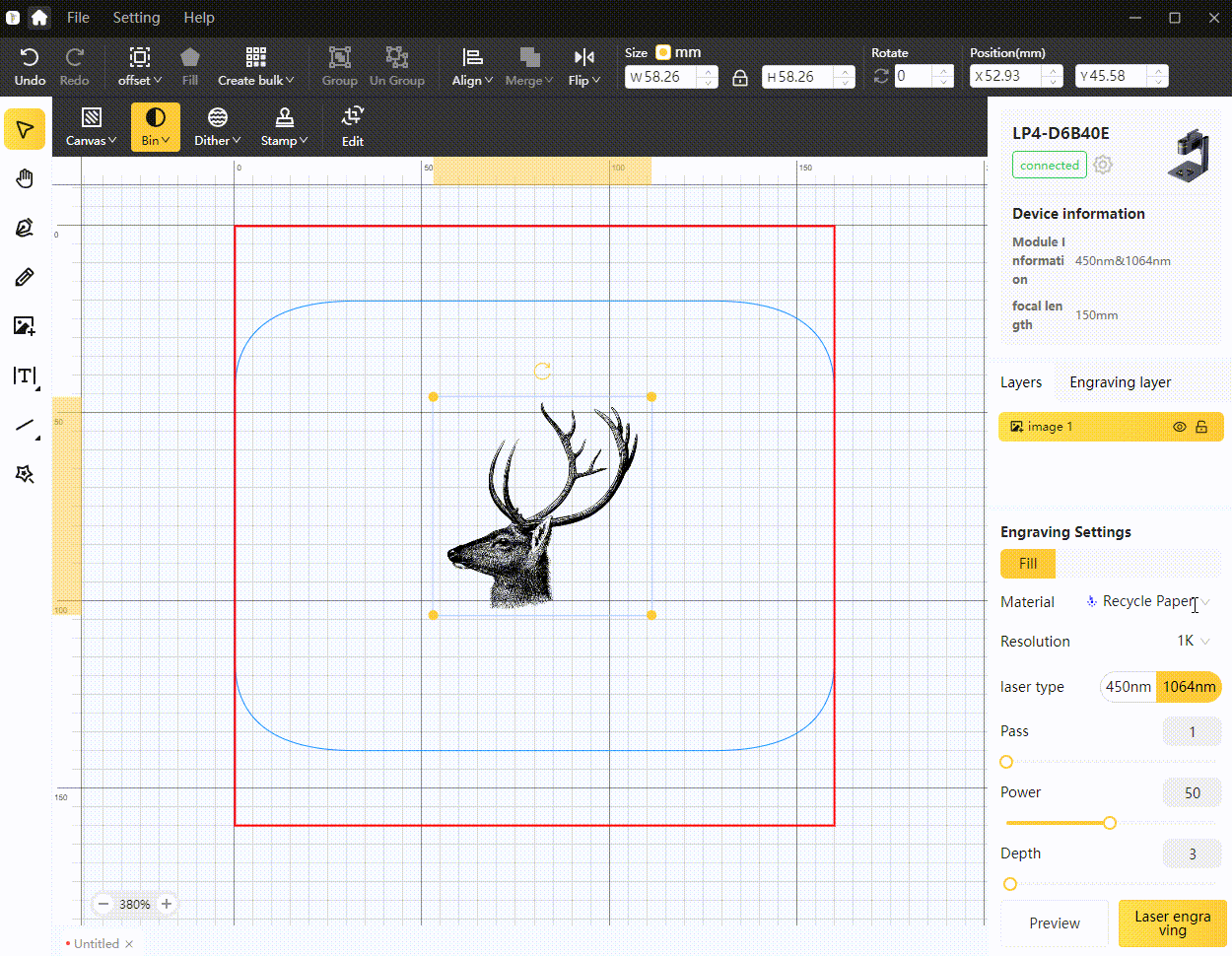

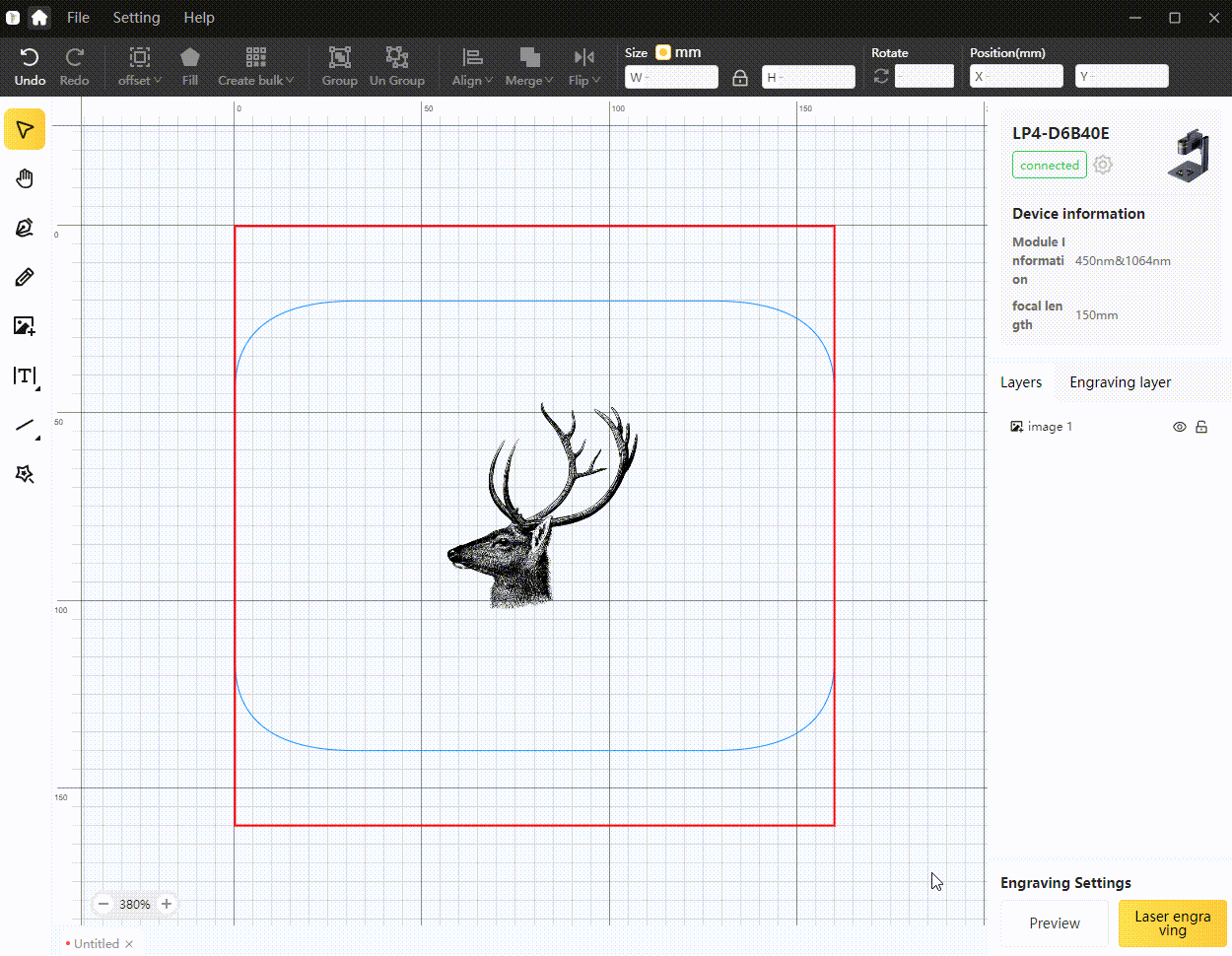

4.4 レーザー彫刻の開始
プレビューでレーザー彫刻の位置を確認してから、「次へ」をクリックして彫刻を開始できます。
彫刻位置を確認する必要がない場合は、直接「彫刻」をクリックしてレーザー彫刻を開始することもできます。
進行バーが100％になると、レーザー彫刻が完了です。
ご注意
1. レーザー彫刻プロセス中に異物がレーザーを遮らないようにしてください。レーザー彫刻の効果に影響を与えます。
2.データ転送中に機械の接続を切断しないでください。転送タスクが失敗し、彫刻が開始できなくなります。
3. レーザー彫刻作業中は、必ず本体電源が正常にオンになっていることを確認してください。開始前にアダプターが正しく接続されているか確認することを推奨します。
