Wenn du feststellst, dass das Muster auf dem Kamerahintergrund nicht genau mit der tatsächlichen Gravurposition übereinstimmt, kannst du die folgenden Schritte ausführen, um die Kamera zu kalibrieren.
Wenn der Abstandssensor noch nicht kalibriert wurde, solltest du das zuerst machen. Wenn du diese Reihenfolge einhältst, bekommst du die stabilsten und genauesten Ergebnisse mit den Funktionen des LX2:
Abstandssensor → Kamera → Rotes Fadenkreuz.
1. Materialien vorbereiten

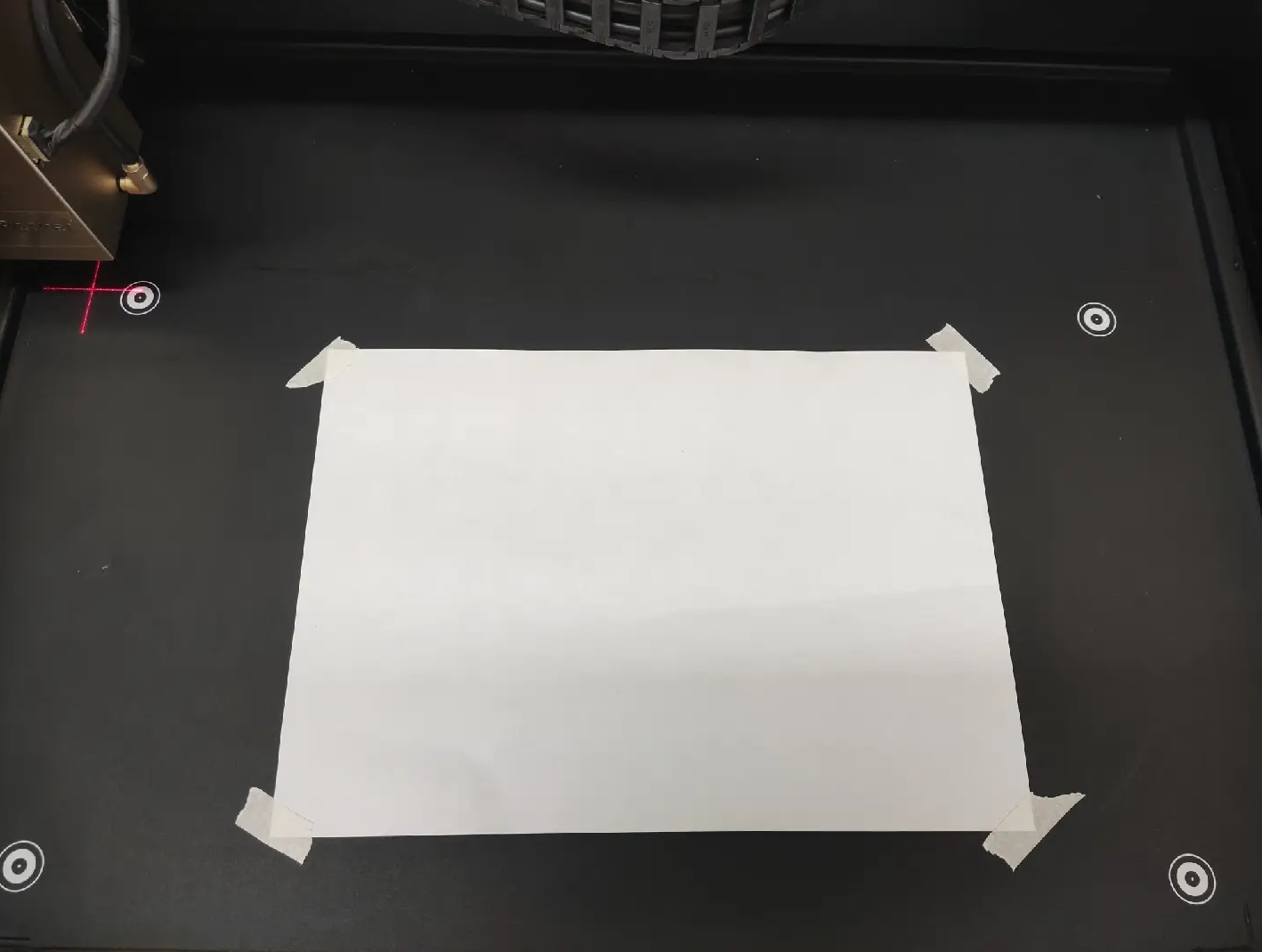

(1) Leg das zu bearbeitende Material in die Mitte der Grundplatte und stelle sicher, dass es gut fixiert ist (z.B. mit Magneten) und flach aufliegt.
- Wir empfehlen vorrangig das mitgelieferte Kalibrierungsmaterial zu verwenden. Wenn das mitgelieferte Kalibrierungsmaterial nicht verfügbar ist, können gängige Materialien wie A4 Papier oder Kraftpapier als vorübergehender Ersatz verwendet werden.
- Das ausgewählte Material sollte idealerweise größer als 210mm × 297mm sein, darf jedoch die schwarzweißen Kalibrierungspunkte an den Rändern der Grundplatte nicht verdecken. Die Materialstärke sollte weniger als 0,5mm betragen.
- Wir empfehlen, Materialien zu verwenden, die gut sichtbare Gravurergebnisse liefern. Vermeide stark reflektierende Materialien, da sie das Erkennen der Gravurmarkierungen auf der Kamera erschweren.
Wenn die Sockelerhöhung installiert ist, stellen Sie sicher, dass die Grundplatte auf dem LX2 platziert wird und nicht auf den Ebenen der Sockelerhöhung.
2. Einstellen der Brennweite
Stelle sicher, dass die Schutzfolie der Kamera entfernt wurde, bevor du den Hintergrund aktualisierst.
Methode 1:

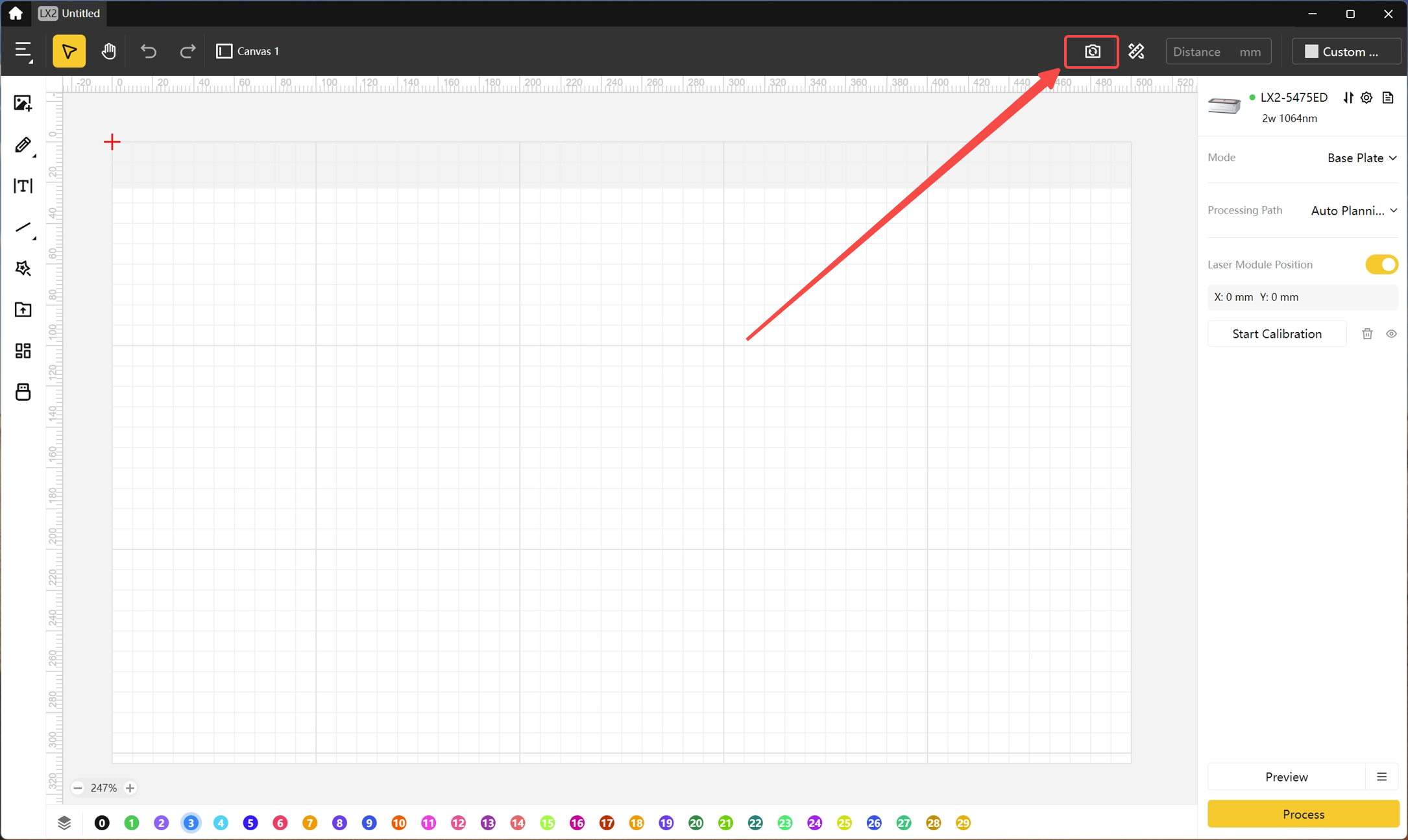

Schritt 1: Klicke auf das Kamerasymbol oben rechts in der LDS Software, um den Hintergrund zu aktualisieren.
Wenn die Kamera nicht verfügbar ist, überspringe diesen Schritt und fahre mit Schritt 2 fort.

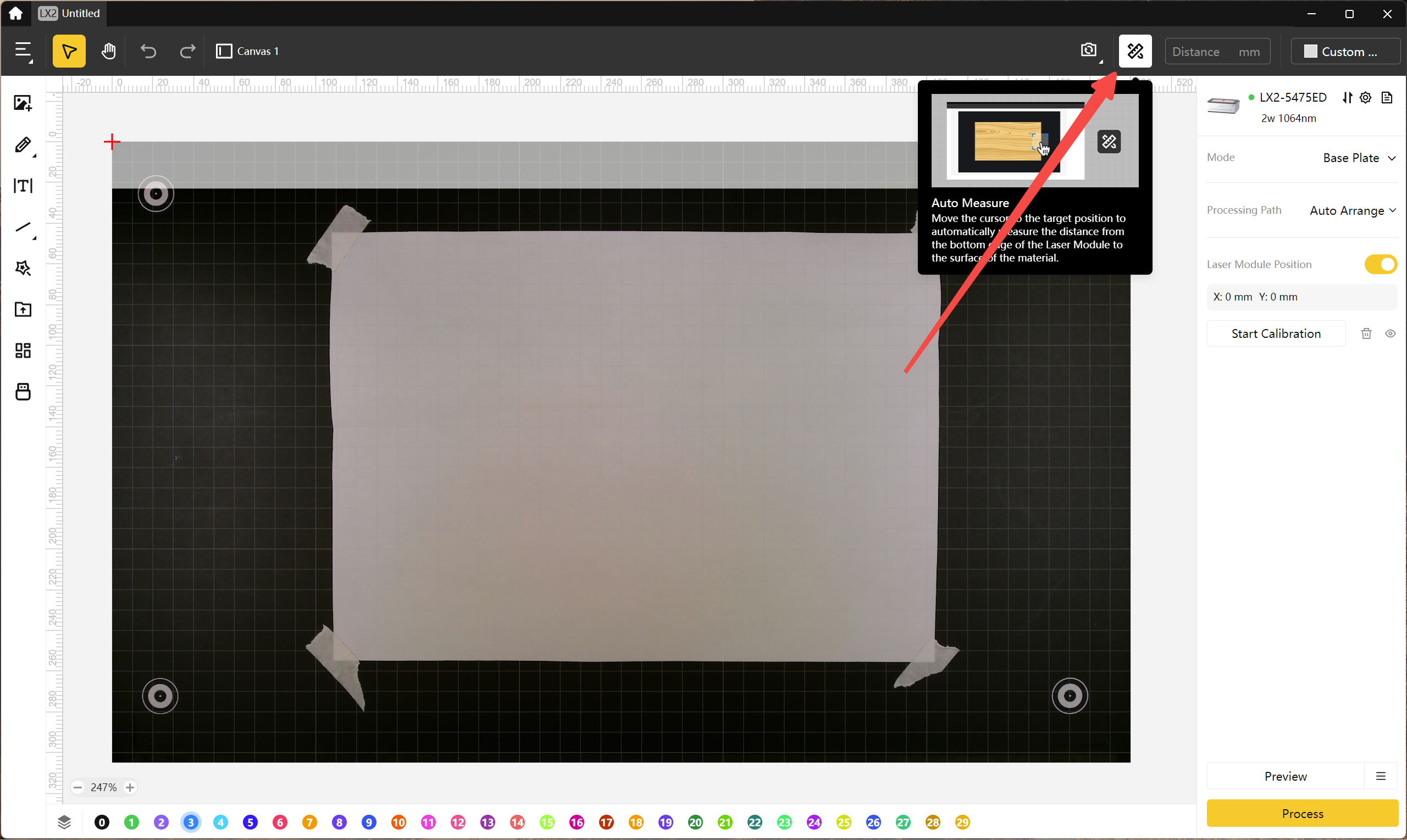

Schritt 2: Klick auf die Schaltfläche Automatische Messung, positioniere den Cursor über dem Material und klicke dann, um die automatische Messung zu starten.
Methode 2:

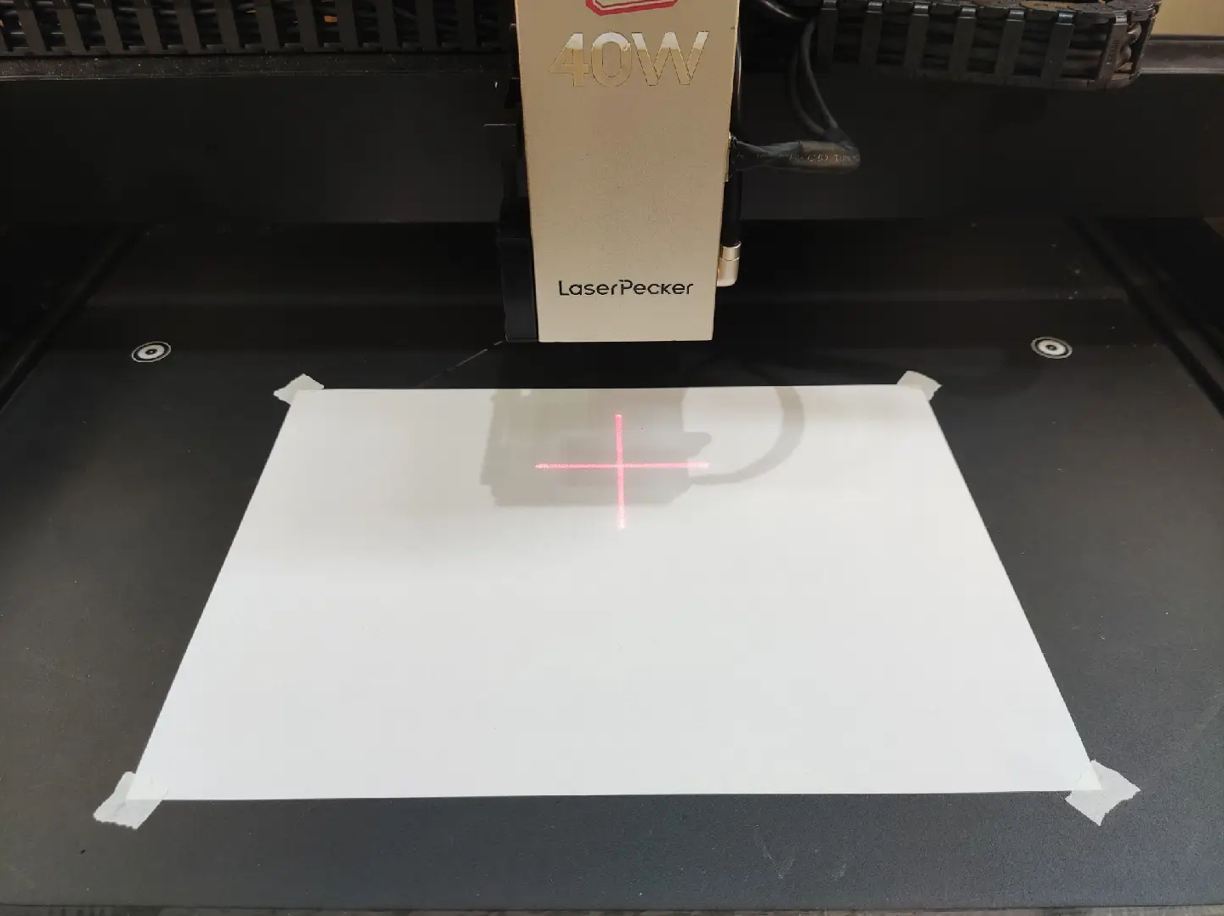

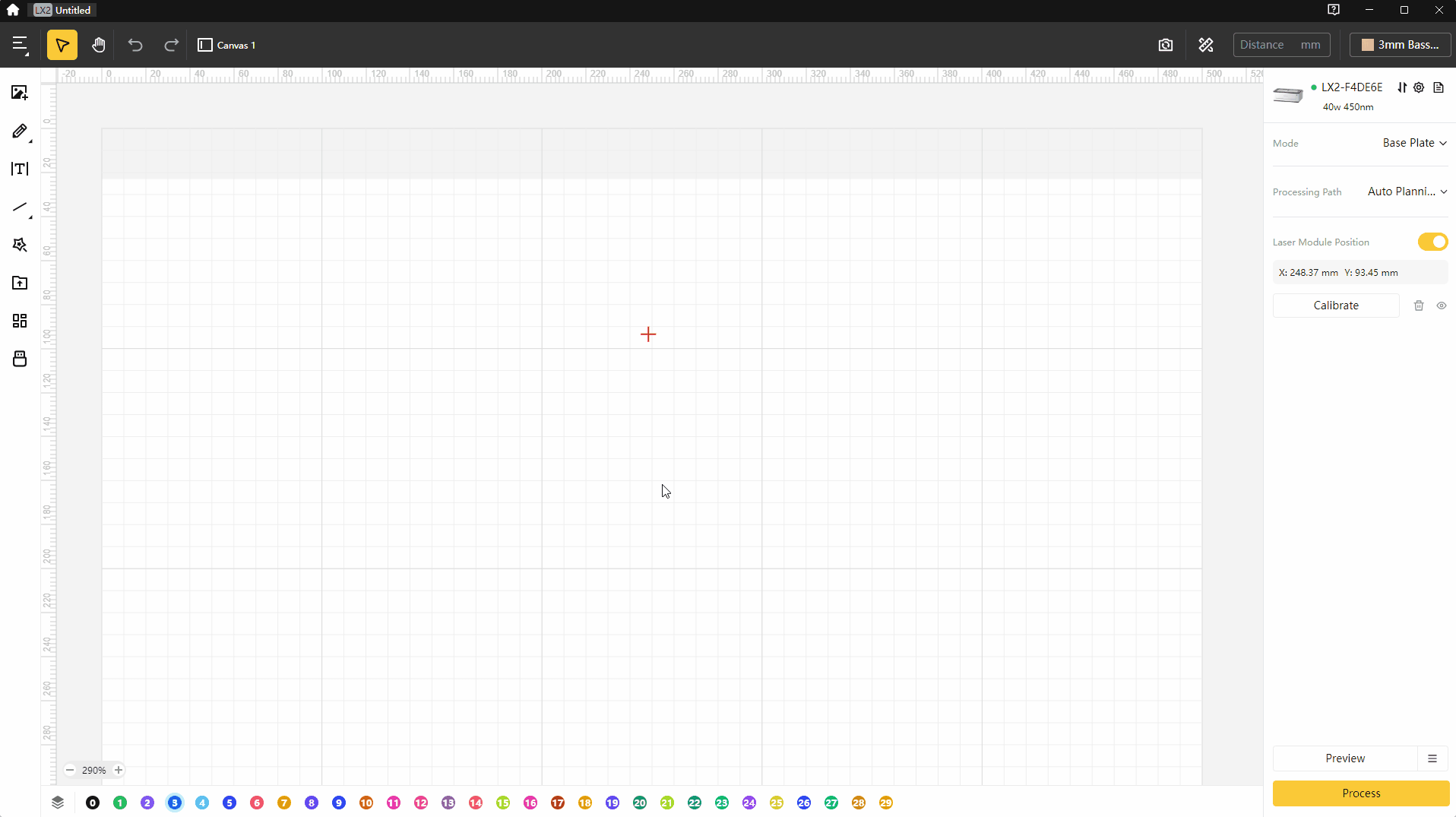

Schritt 1: Ziehe das Lasermodul über das Material.
Schritt 2: Klicke auf Automatische Messung, bewege den Cursor auf die rote Fadenkreuzmarkierung auf dem Material und klicke mit der linken Maustaste. Das Gerät startet dann die Erkennung der Brennweite.
3. Öffne die Funktion Kamera kalibrieren

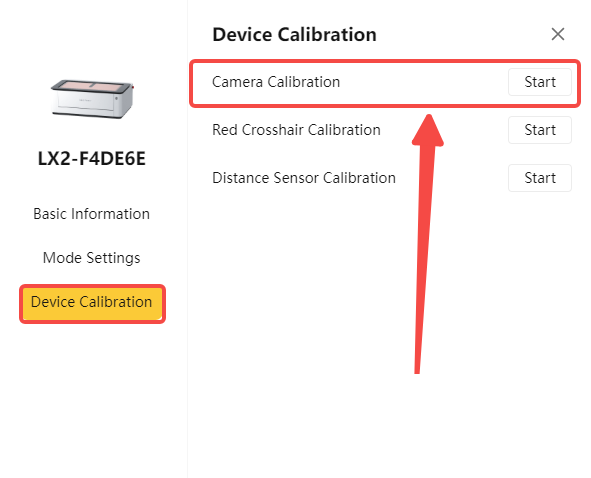

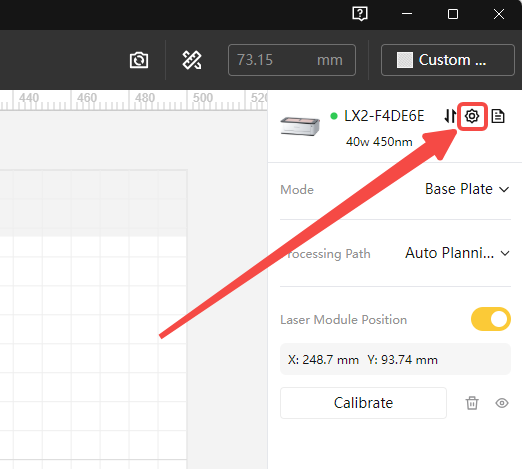

(1) Klicke auf das Zahnradsymbol oben rechts, um die Geräteeinstellungen zu öffnen.
(2) Öffne den Abschnitt Gerätekalibrierung, suche die Funktion Kamera kalibrieren und klicke auf Start, um die Kalibrierung zu starten.

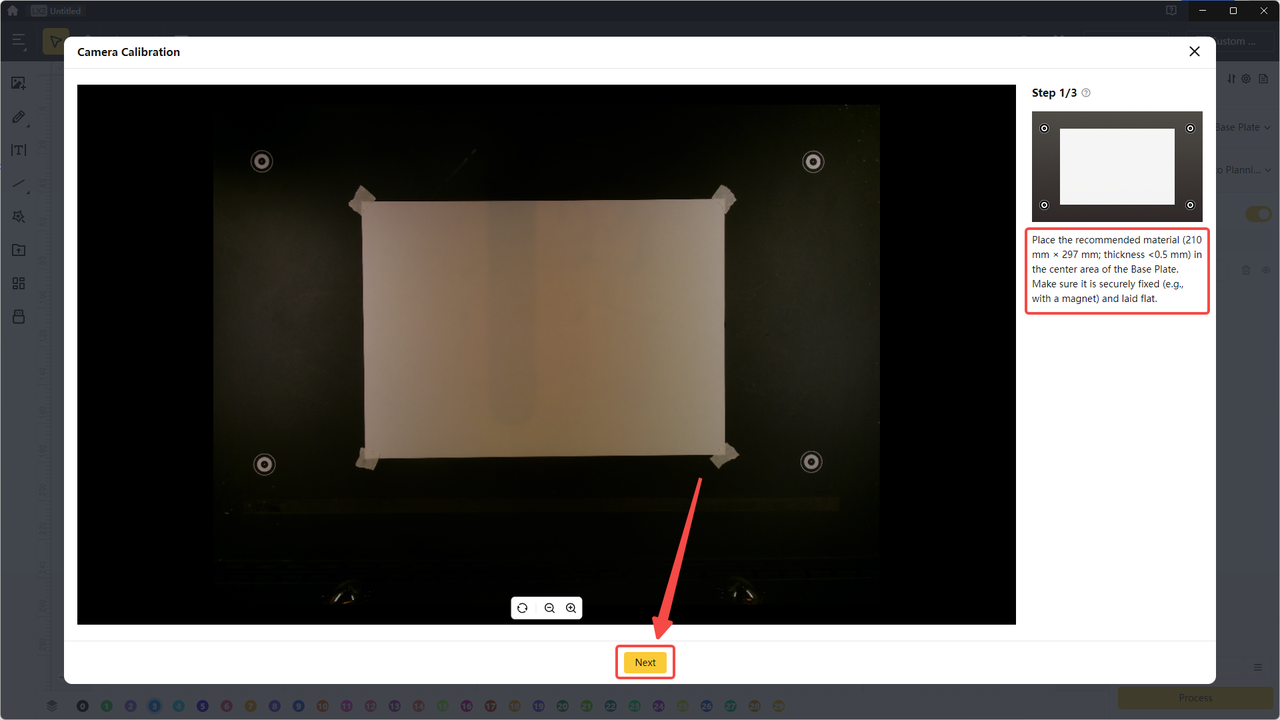

(3) Stelle sicher, dass sich das für die Kalibrierung verwendete Material in der Mitte der Grundplatte befindet, und klicke auf Weiter.
4. Kamera Kalibrierung durchführen

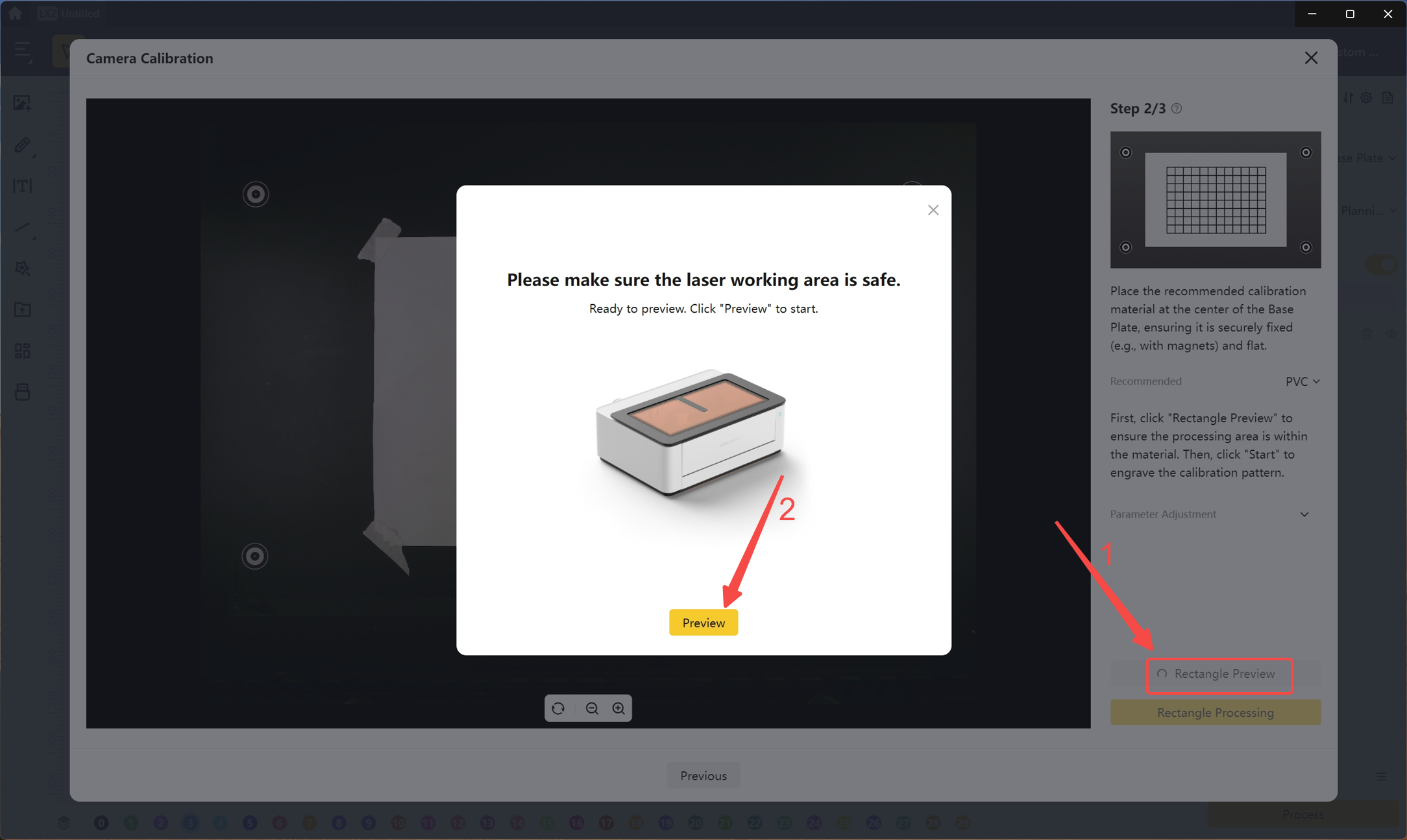

(1) Klicke rechts auf rechteckige Vorschau und dann im Popup-Fenster auf Vorschau. Vergewissere dich, dass der Bearbeitungsbereich innerhalb des Materialbereichs liegt. Wenn die rechteckige Vorschau über die Materialgrenzen hinausgeht, klicke auf Vorschau beenden, passe die Materialposition an und zeige die Vorschau erneut an.

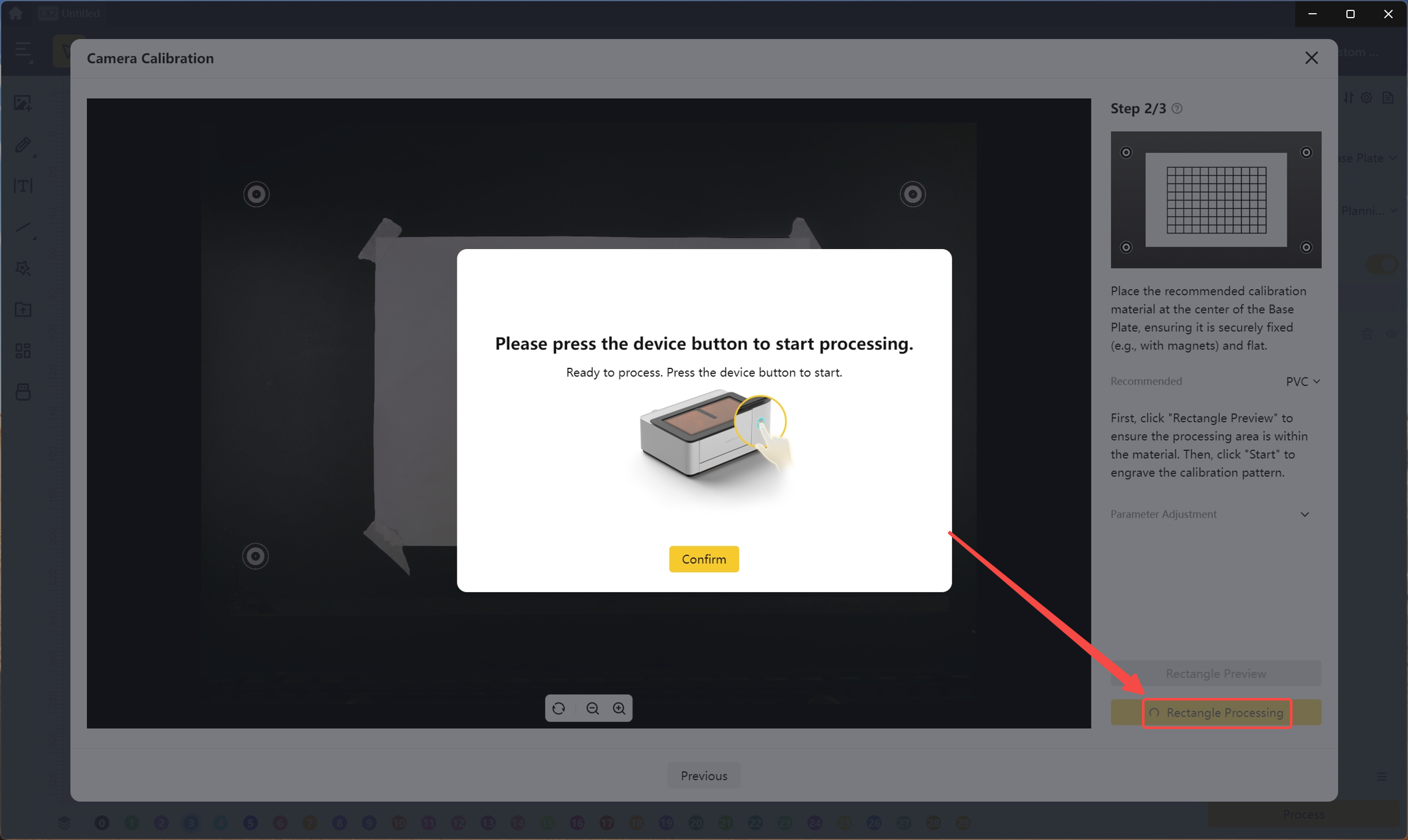

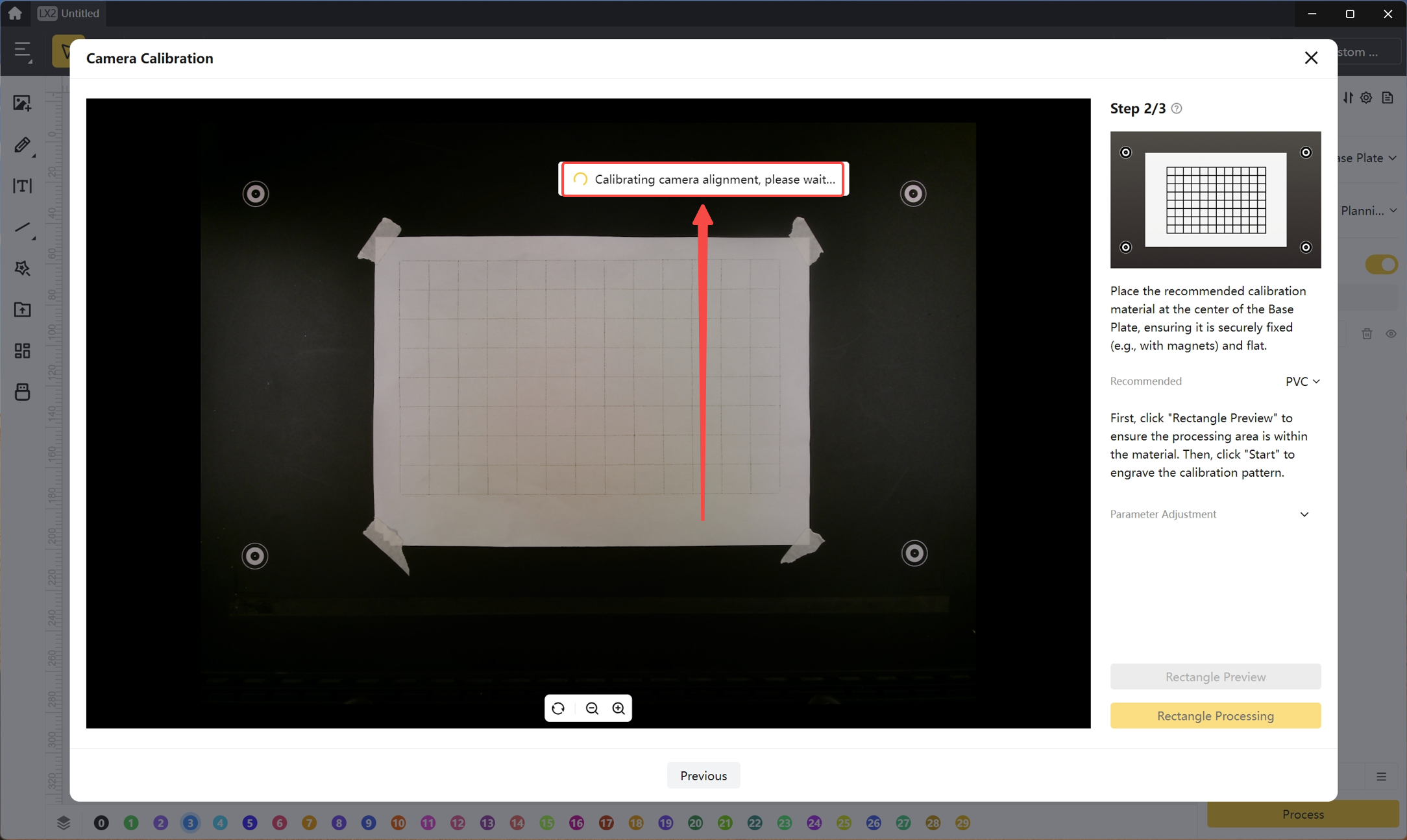

(2) Klicke auf Rechteck verarbeiten und drücke den Schalter am Gerät, um den Vorgang zu starten. Warte, bis die Maschine das Kalibrierungsmuster auf das Material graviert hat und beende die Kalibrierung.

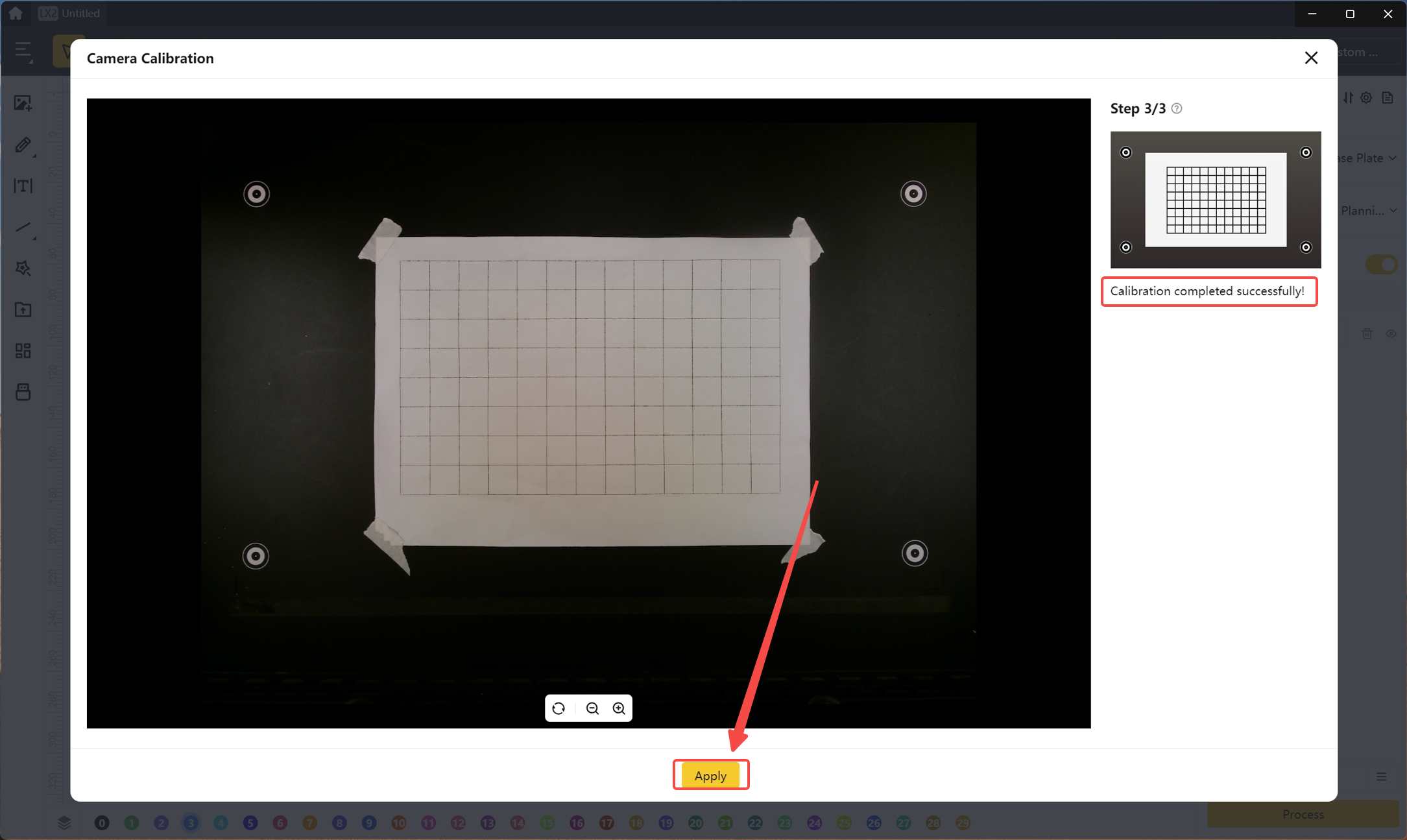

(3) Klicke nach Abschluss der Kalibrierung auf Anwenden. Die Kalibrierung ist jetzt abgeschlossen.
5. Weitere Hinweise

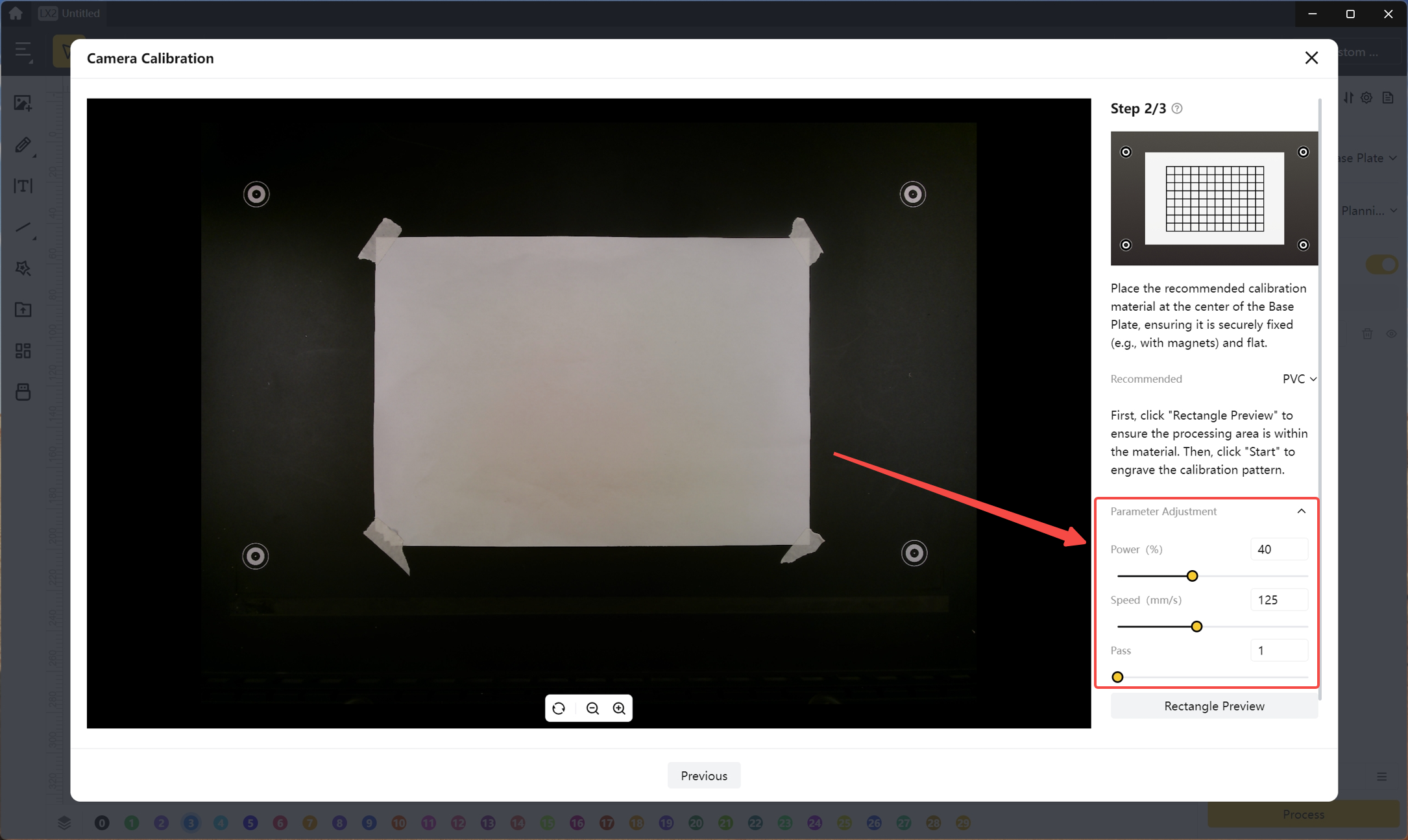

(1) Wenn du andere Materialien wie Papier und Kraftpapier für die Kalibrierung verwendest, kannst du die Liste der empfohlenen Materialien öffnen, um zu sehen, ob es passende Gravurparameter gibt. Sind keine Gravurparameter vorhanden, kannst du die Einstellungen manuell anpassen, um bessere Gravurergebnisse zu erzielen.

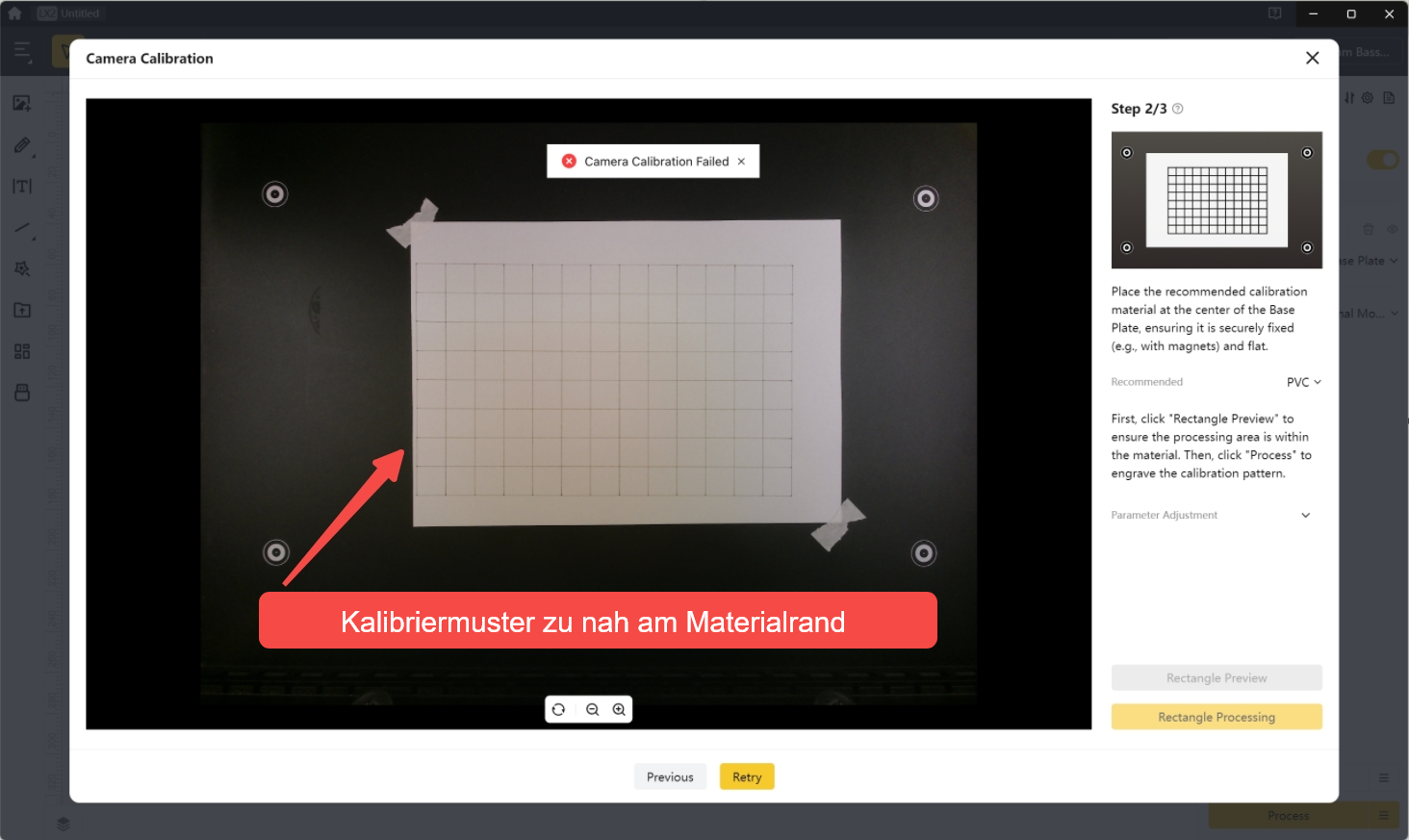

(2) Befindet sich der Gravurbereich zu nah am Rand des Materials, kann die Kamerakalibrierung fehlschlagen. Verwenden Sie bitte ein Material mit einer Größe von mindestens 210 mm × 297 mm und führen Sie vor dem Gravieren eine „Rechteckvorschau“ durch, um sicherzustellen, dass das Motiv mittig auf dem Material positioniert ist.

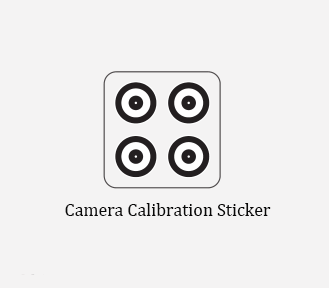

(3) Die vier schwarzen und weißen Markierungspunkte auf der Grundplatte sind die Kalibrierungspunkte. Sie sind wichtige Markierungen, die bei der Kamerakalibrierung helfen. Wenn diese Markierungspunkte beim normalen Gravieren verdeckt oder beschädigt werden, kann die Kamerakalibrierung fehlschlagen. Du kannst sie vor der Kalibrierung mit den Ersatzaufklebern aus deinem Werkzeugsatz ersetzen.
Nachdem du die Kamera eingestellt hast, solltest du als nächstes das rote Fadenkreuz kalibrieren. Wenn du diese Reihenfolge einhältst, bekommst du die stabilsten und genauesten Ergebnisse mit den Funktionen des LX2:
Abstandssensor → Kamera → Rotes Fadenkreuz.
