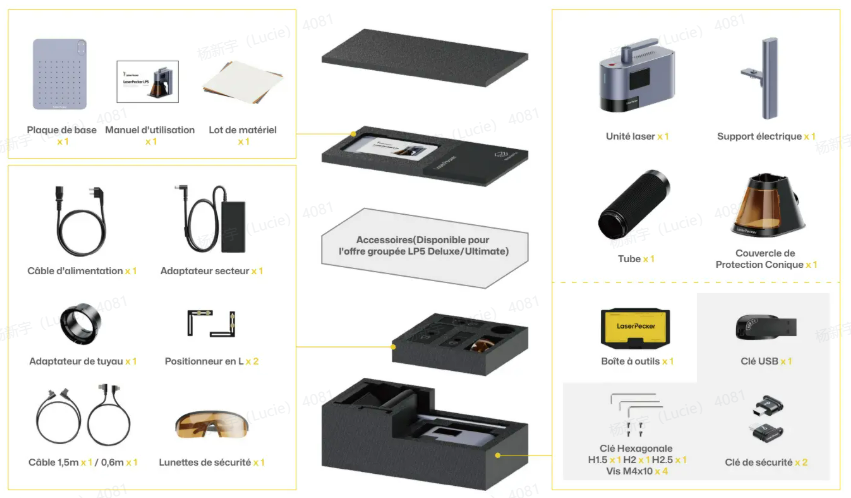

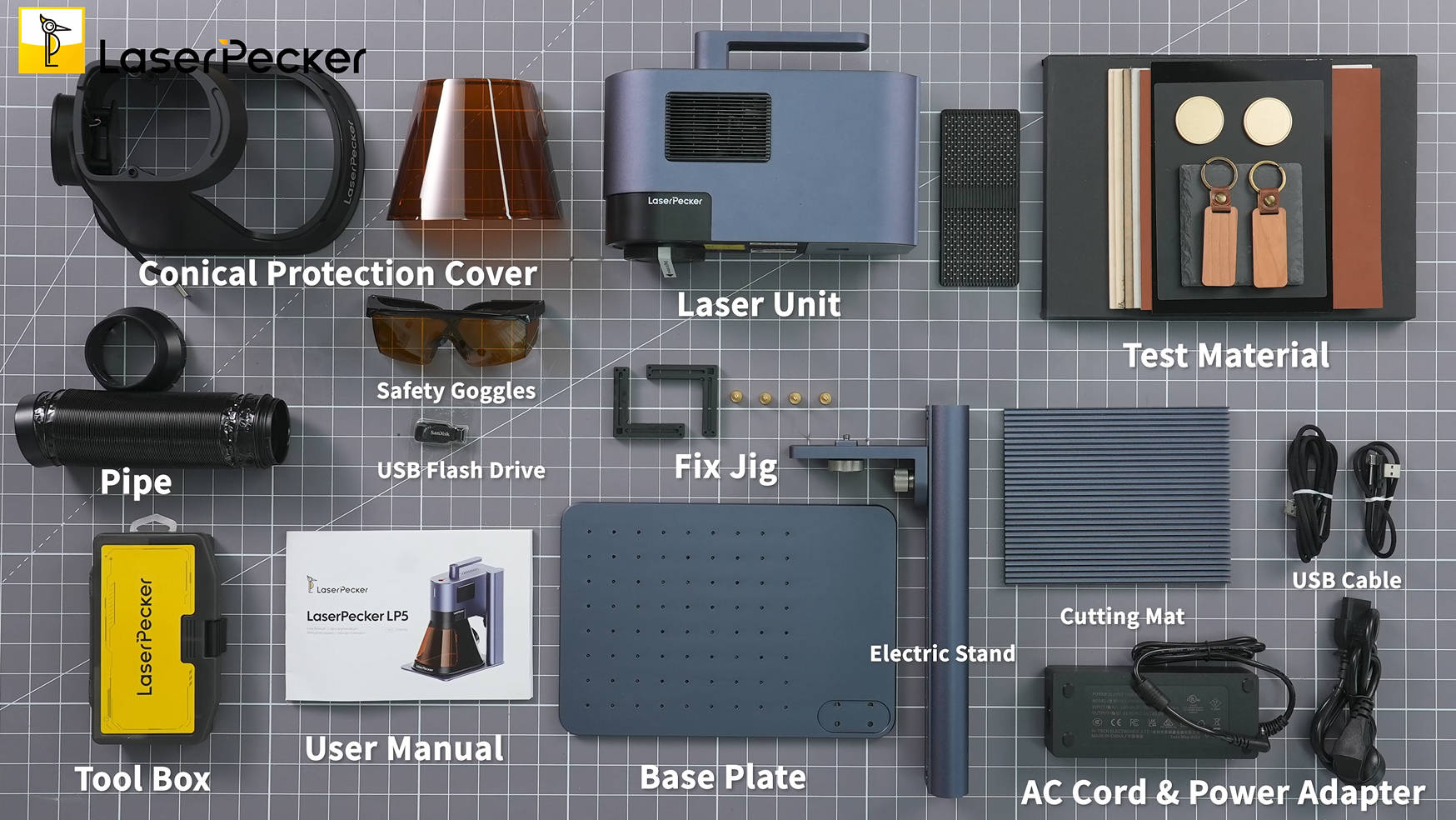

Liste des éléments inclus - LaserPecker LP5
Déballez le LaserPecker LP5 et vérifiez les éléments contenus dans le colis. S'il manque des éléments ou s'ils sont cassés, veuillez nous contacter à l'adresse support@laserpecker.com.

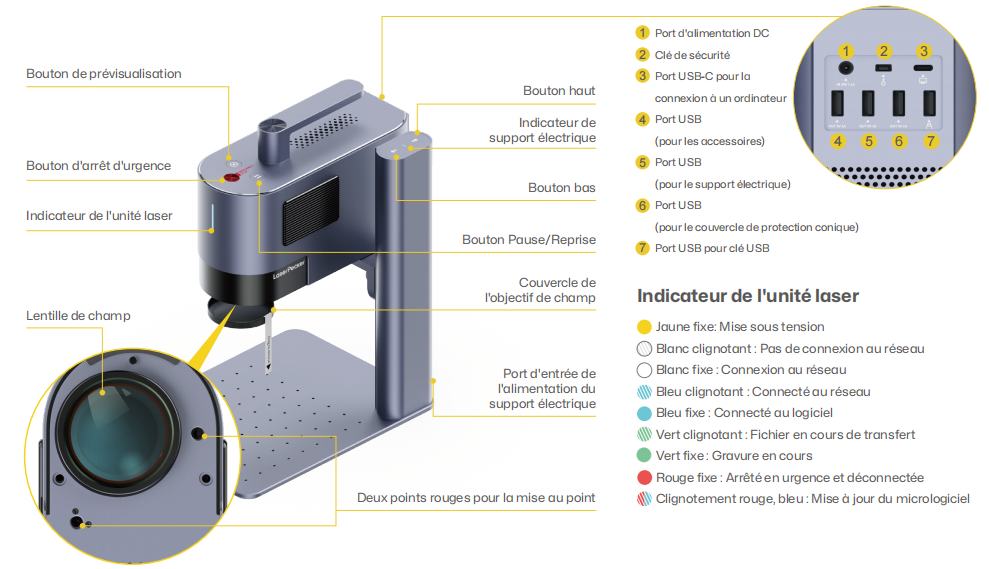

Introduction des composants du LaserPecker LP5
LaserPecker LP5 Première utilisation
#1 Assemblage rapide avant d'utiliser le LP5

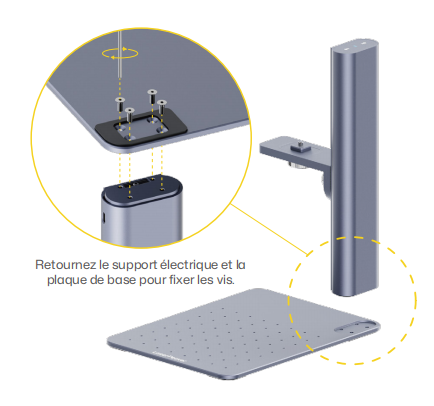

1.1 Assemblage du Support électrique
Étape 1 :
Utilisez la clé hexagonale H2.5 pour installer les 4 vis M4x10 au bas de la plaque de base afin de fixer le Support électrique.
Étape 2 :

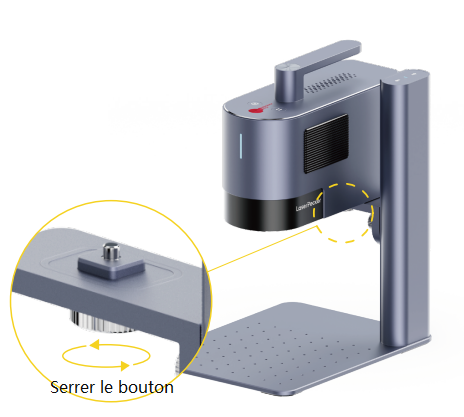

Fixez l'Unité laser au Support électrique en tournant le bouton dans le sens inverse des aiguilles d'une montre.
Étape 3 :

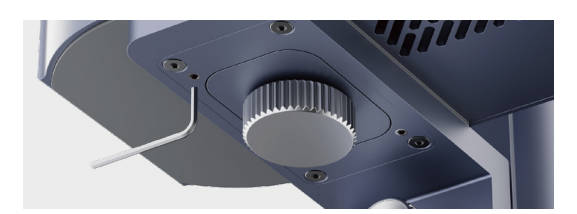

Il est recommandé de mettre à niveau l'Unité laser avant utilisation. Si celle-ci n'est pas nivelée, vous pouvez effectuer le réglage à l'aide de la clé hexagonale H2 en ajustant les deux orifices du bras en porte-à-faux.
En savoir plus sur la mise à niveau de l'unité de la machine LaserPecker.

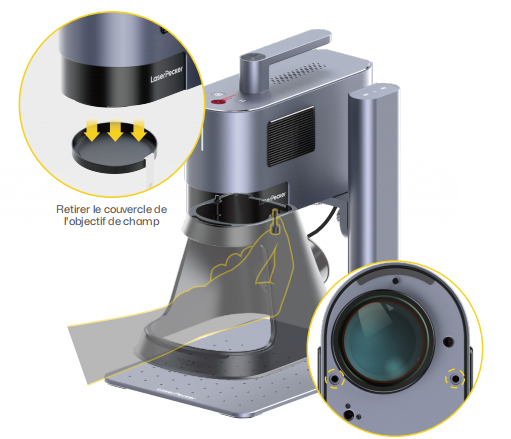

1.2 Installation du Capot de protection conique
Étape 1 :
Placez le Capot de protection conique sous l'Unité laser. Fixez le capot à l'Unité laser en serrant les deux vis situées sur le dessus du capot dans le sens inverse des aiguilles d'une montre. (Évitez toujours de toucher la lentille)
Étape 2 :

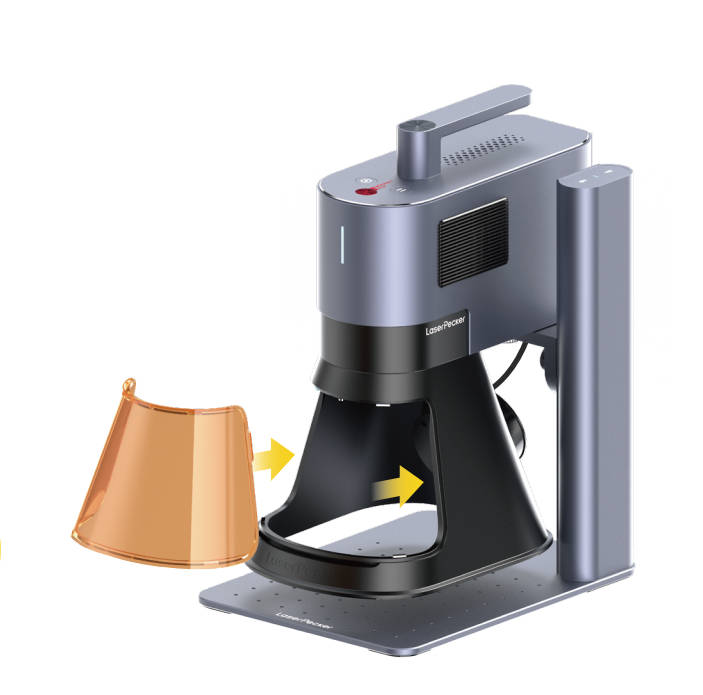

Fixez le filtre de la lumière avant.

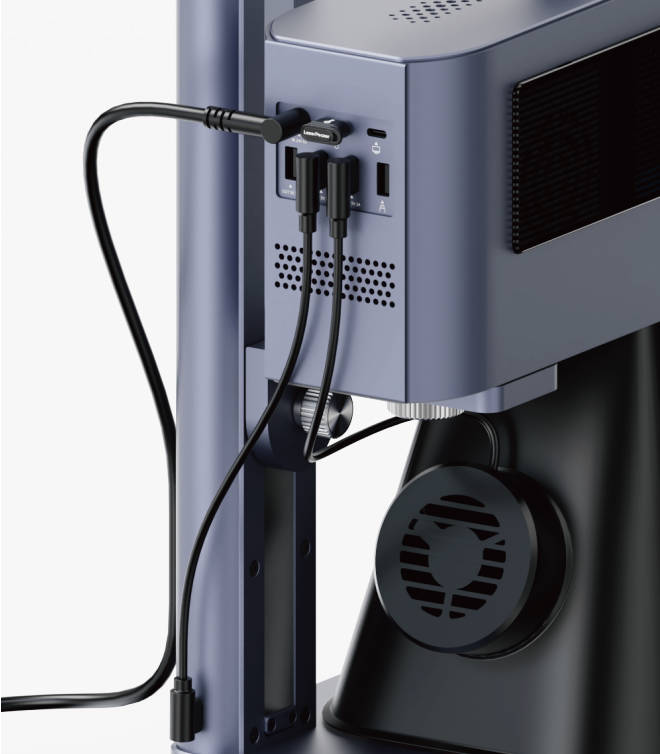

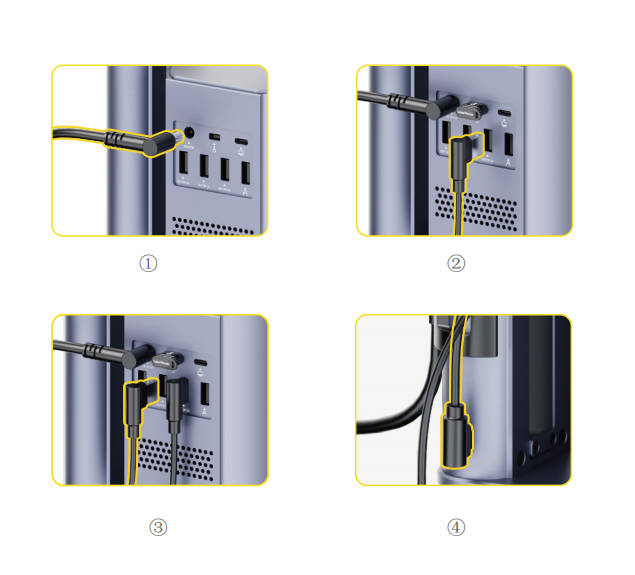

1.3 Connexion des câbles
Étape 1 : Connectez le Câble d’alimentation et l’Adaptateur secteur à une source d’alimentation.
Étape 2 : Connectez le Capot de protection conique au port prévu.
Étape 3 : Connectez l'extrémité USB-A du câble de 0,6 m à la sortie d'alimentation de l'Unité laser.
Étape 4 : Connectez l'extrémité USB-C au port d'alimentation du Support électrique.

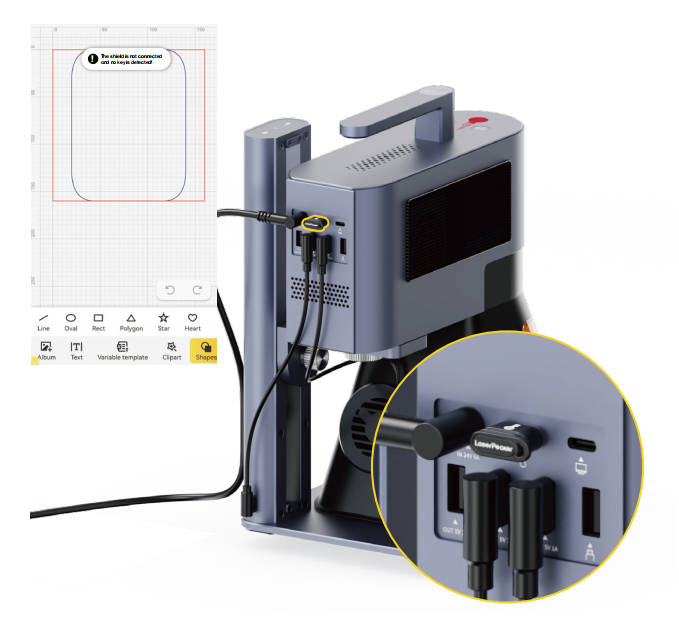

1.4 Vérification de la Clé de sécurité
Assurez-vous que la Clé de sécurité est correctement insérée avant l'utilisation. Veuillez noter que la machine ne fonctionnera pas si la clé de sécurité n'est pas insérée. Un message d'erreur s'affichera dans l'application ou le logiciel.

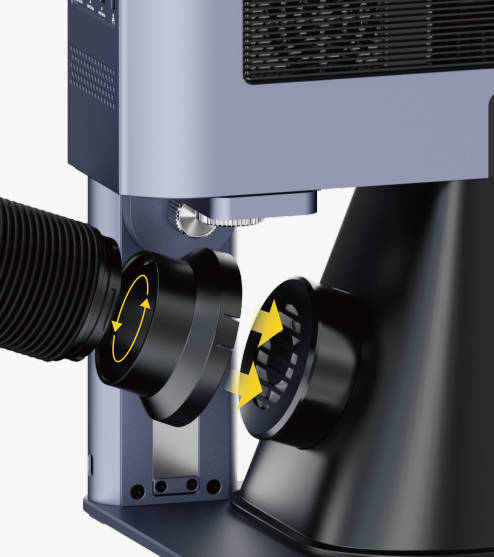

1.5 Installation du tuyau
Le Capot de protection est équipé d’un ventilateur d’extraction intégré, qui peut être raccordé à un tuyau ou à un purificateur d’air à l’aide de l’adaptateur.
*Le Purificateur d’air n’est pas inclus dans l’emballage. Veuillez en acheter un séparément si nécessaire.

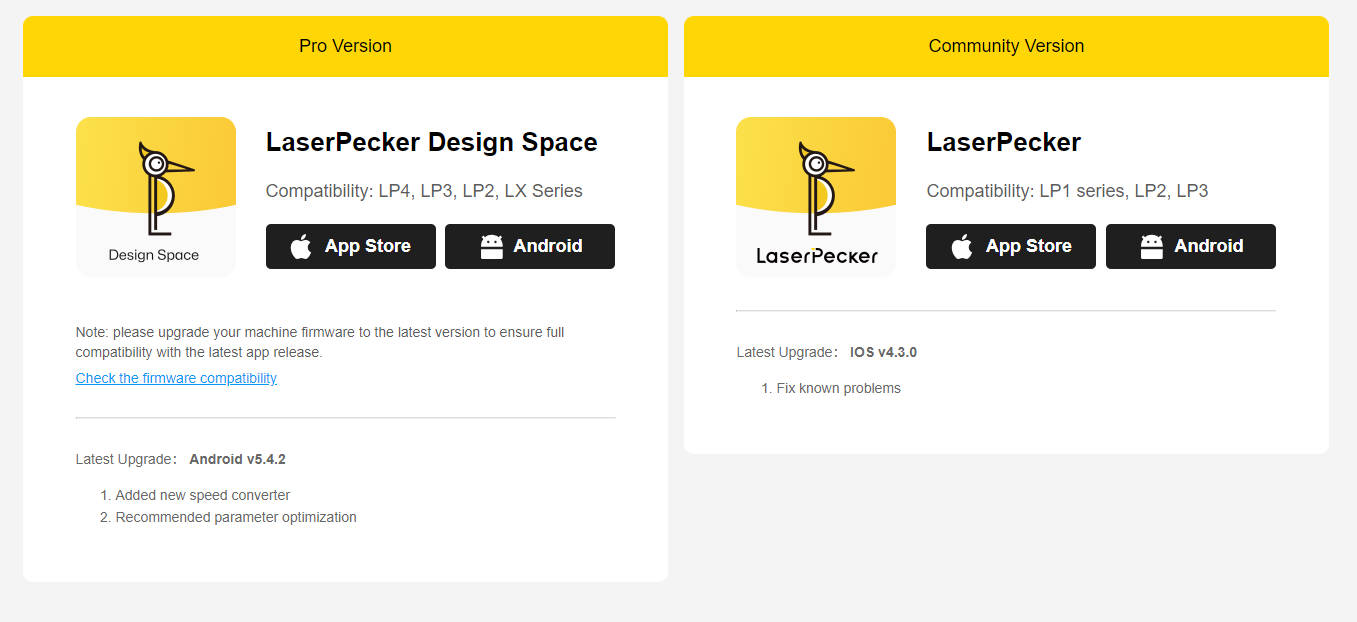

#2 Téléchargement et installation de LaserPecker Design Space (LDS)
2.1 Application LDS
Recherchez "LaserPecker Design Space" dans App Store ou Google Play ou visitez LaserPecker Design Space(LDS) App pour télécharger l'application et l'installer sur votre téléphone portable.

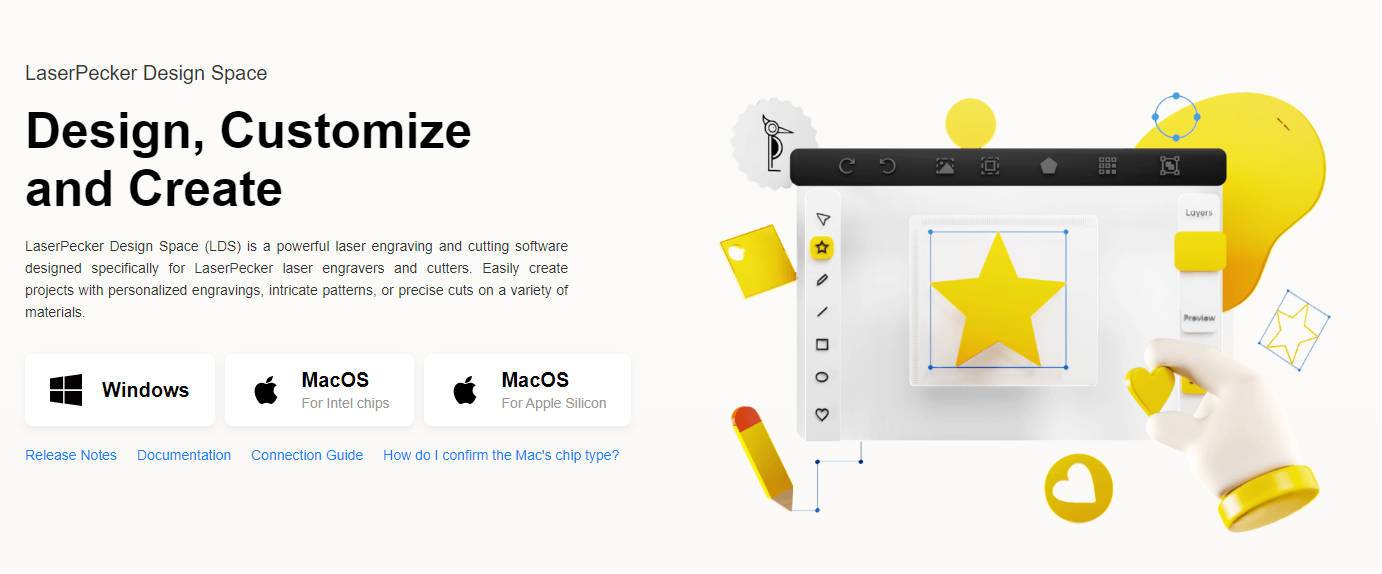

2.2 Logiciel LDS
Visitez le site LaserPecker Design Space(LDS) Software pour télécharger le logiciel et l'installer sur votre PC.
#3 Connexion de la machine LP5 à l’application ou au logiciel LDS

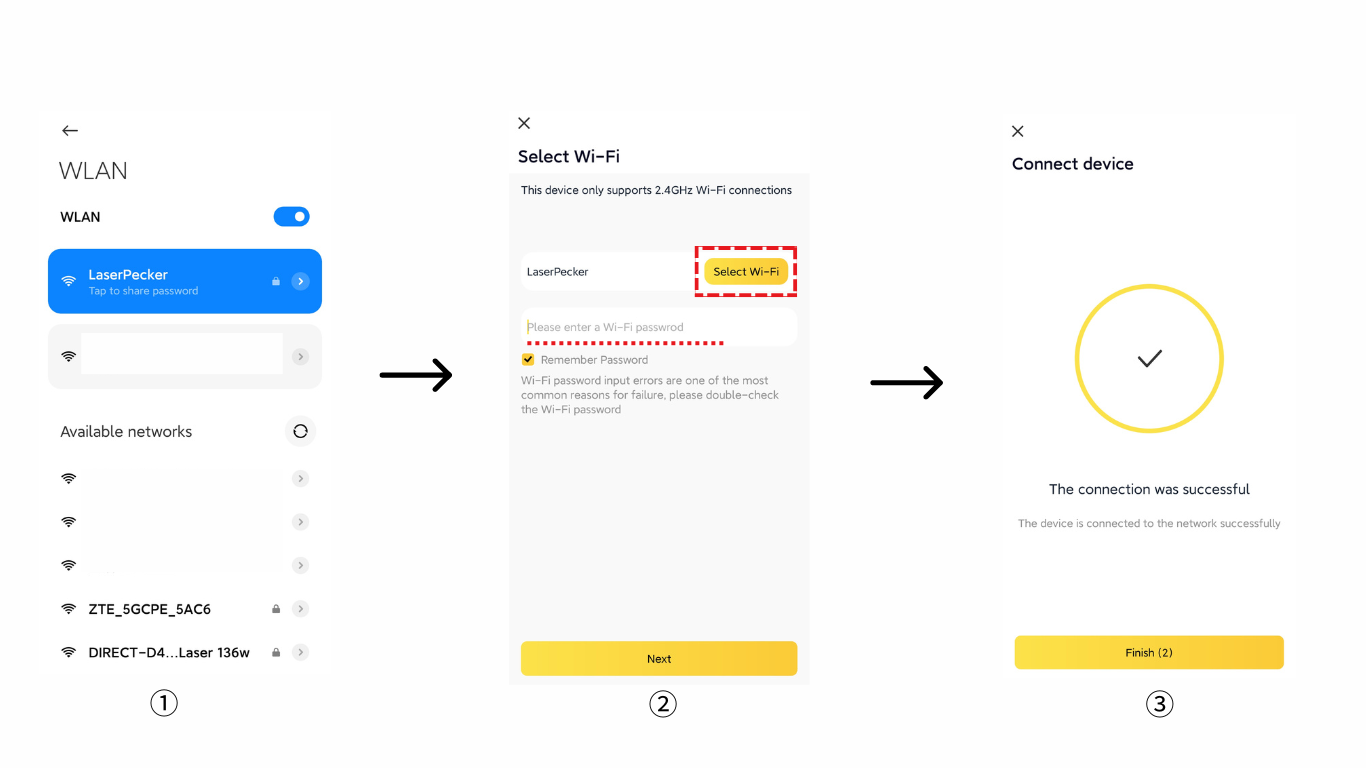

3.1 Connexion à l’application via Wi-Fi

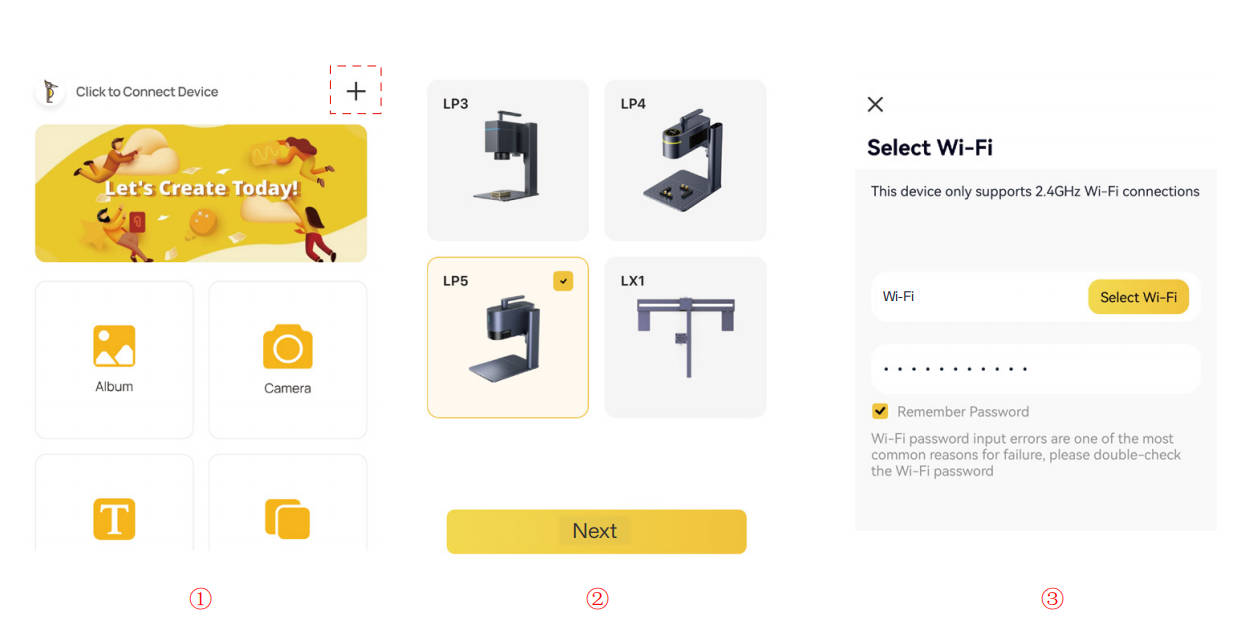

Ouvrez l'application LaserPecker Design Space, cliquez sur le "+" dans le coin supérieur droit, sélectionnez le modèle de machine "LP5".
Connectez votre téléphone à un réseau Wi-Fi, puis suivez les instructions pour configurer le réseau Wi-Fi pour la machine LP5. (Assurez-vous que la machine et le téléphone sont connectés au même réseau Wi-Fi 2,4 GHz.)

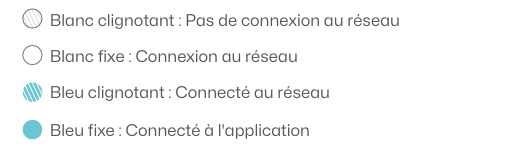

L'indicateur de l'Unité Laser est bleu fixe si la connexion est réussie.
1. La machine et le téléphone doivent être connectés au même réseau Wi-Fi 2,4 GHz.
2. Ces étapes sont pour la configuration initiale du réseau Wi-Fi ou pour changer le réseau Wi-Fi.
3.2 Connexion au logiciel PC via le câble USB de 1,5 m
Étape 1 :
Connectez l'extrémité USB-C du câble de 1,5 m au port USB-C de l'Unité laser.
Étape 2 :
Connectez l'extrémité USB-A au port USB-A de l'ordinateur.
Étape 3 :

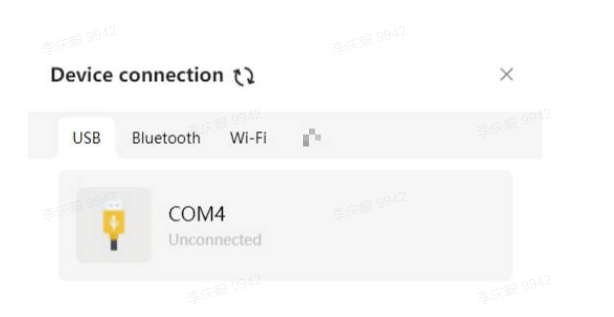

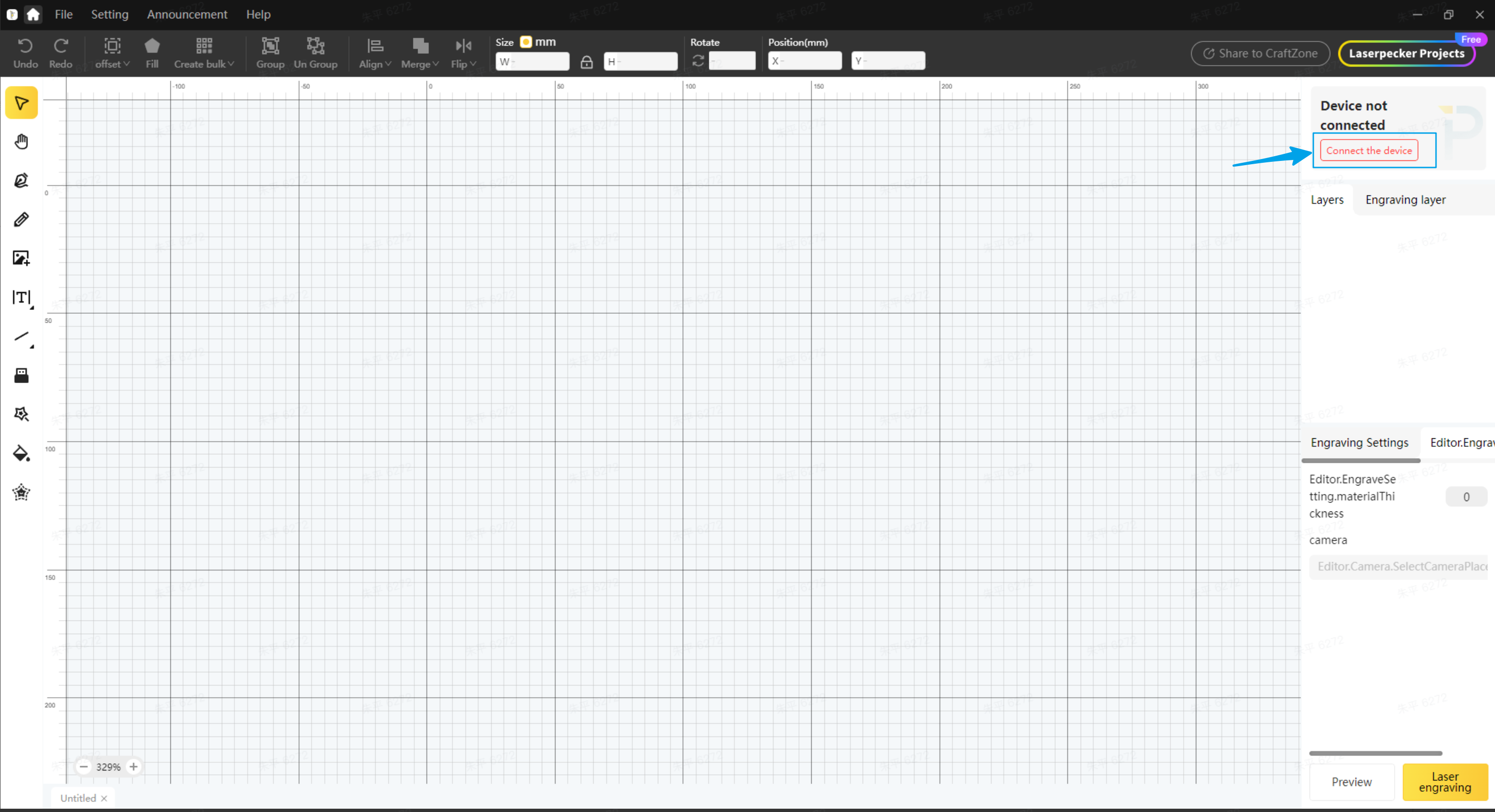

Ouvrez le logiciel LDS, cliquez sur "Connecter l'appareil" dans le coin supérieur droit, cliquez sur "USB" et choisissez votre machine LP5.
3.3 Connexion au logiciel PC via Wi-Fi
Étape 1 :
Lors de la configuration du réseau Wi-Fi pour la première fois, vous devez connecter la machine à un ordinateur à l'aide d'un câble USB. Cette connexion USB permet de configurer les paramètres Wi-Fi de la machine.
Étape 2 :

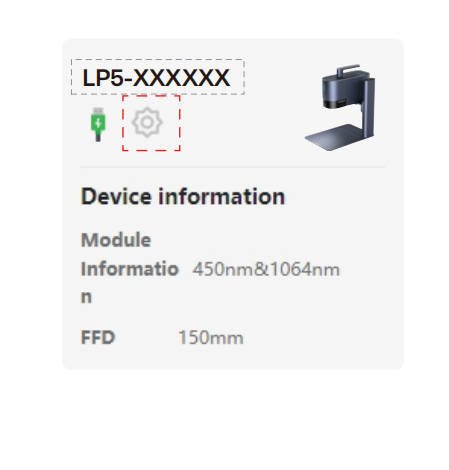

Une fois le câble connecté, allez à la page des paramètres de la machine dans le coin supérieur droit du logiciel.
Étape 3 :

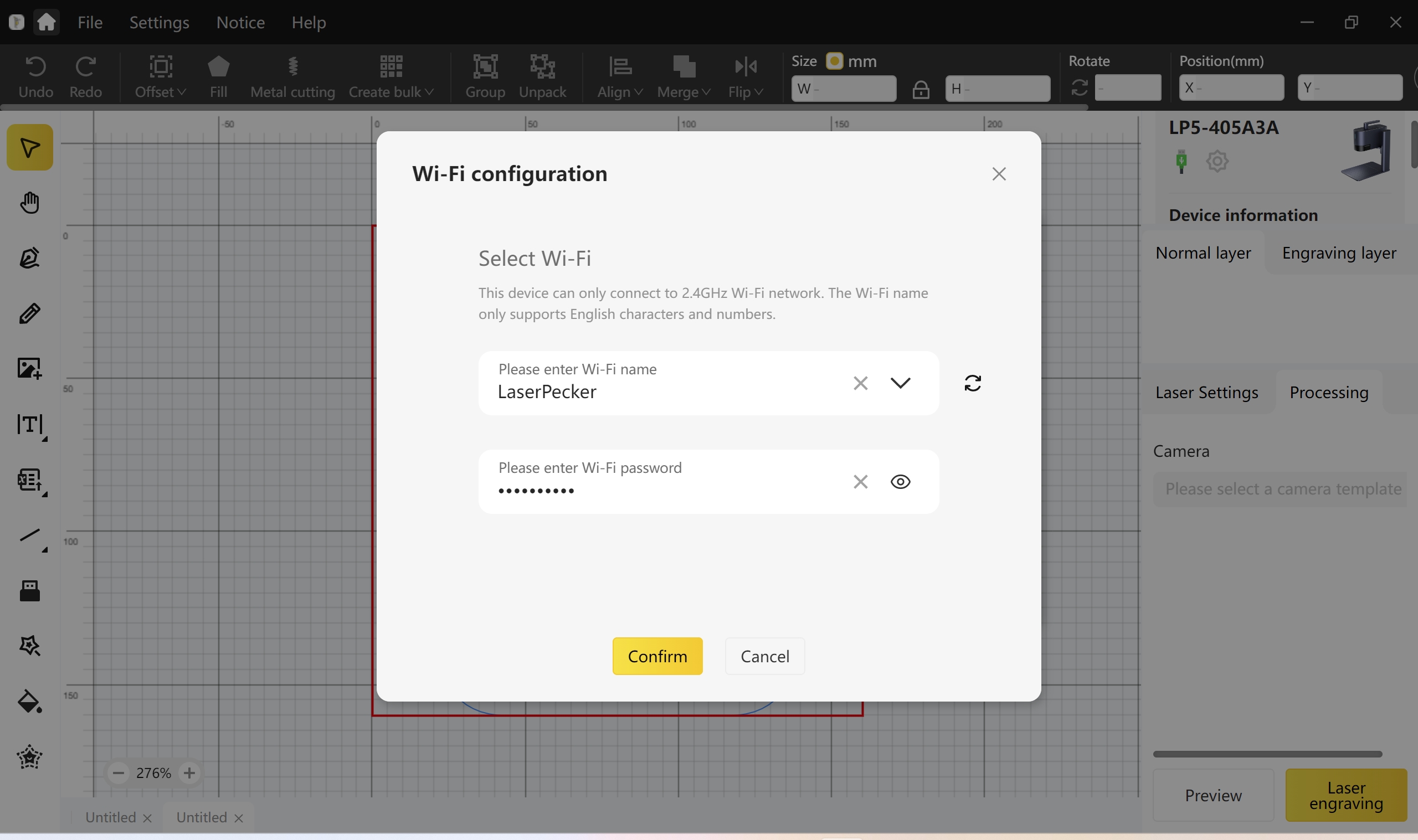

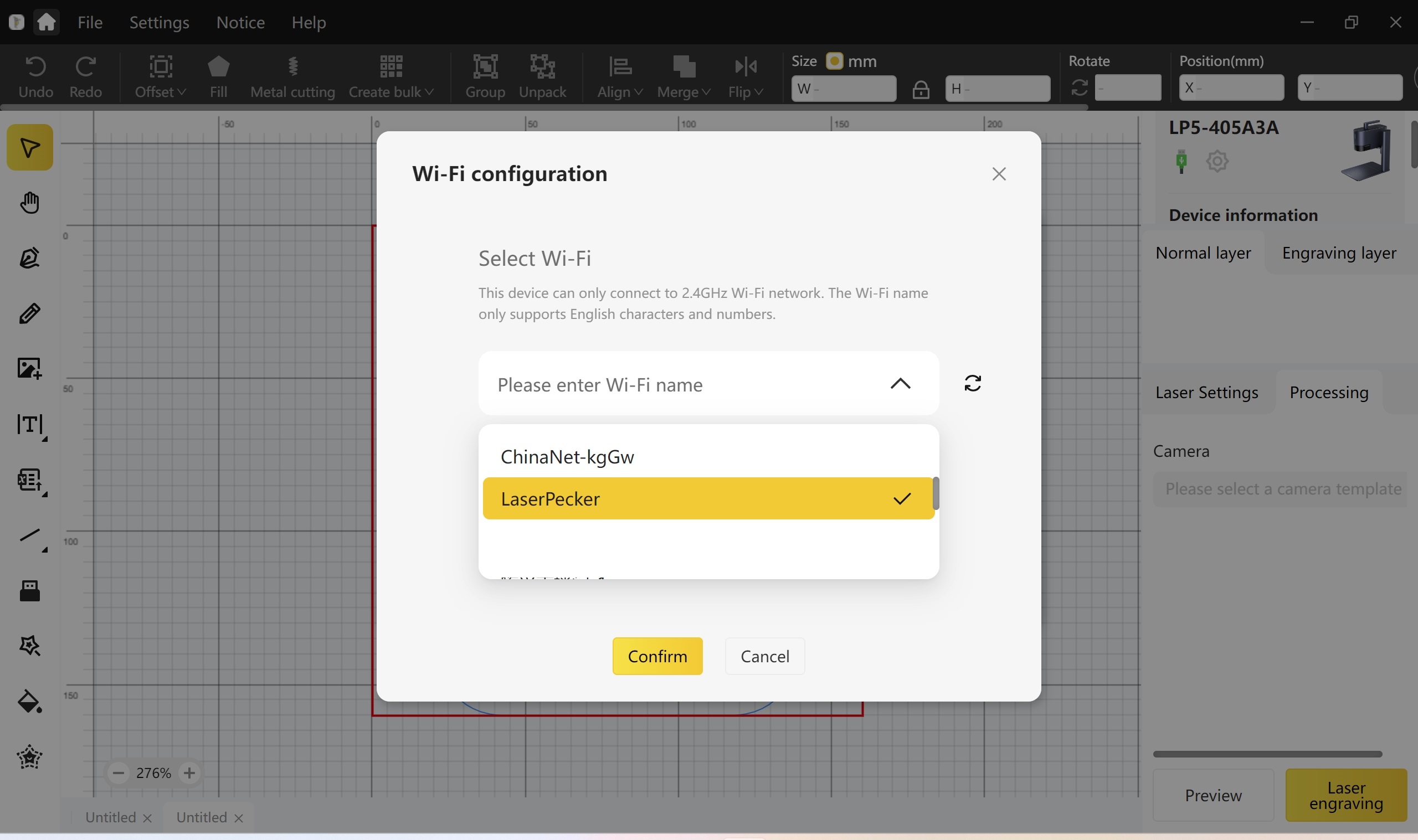

Sélectionnez "Paramètres Wi-Fi" et suivez les instructions pour configurer le réseau WiFi pour la machine LP5.

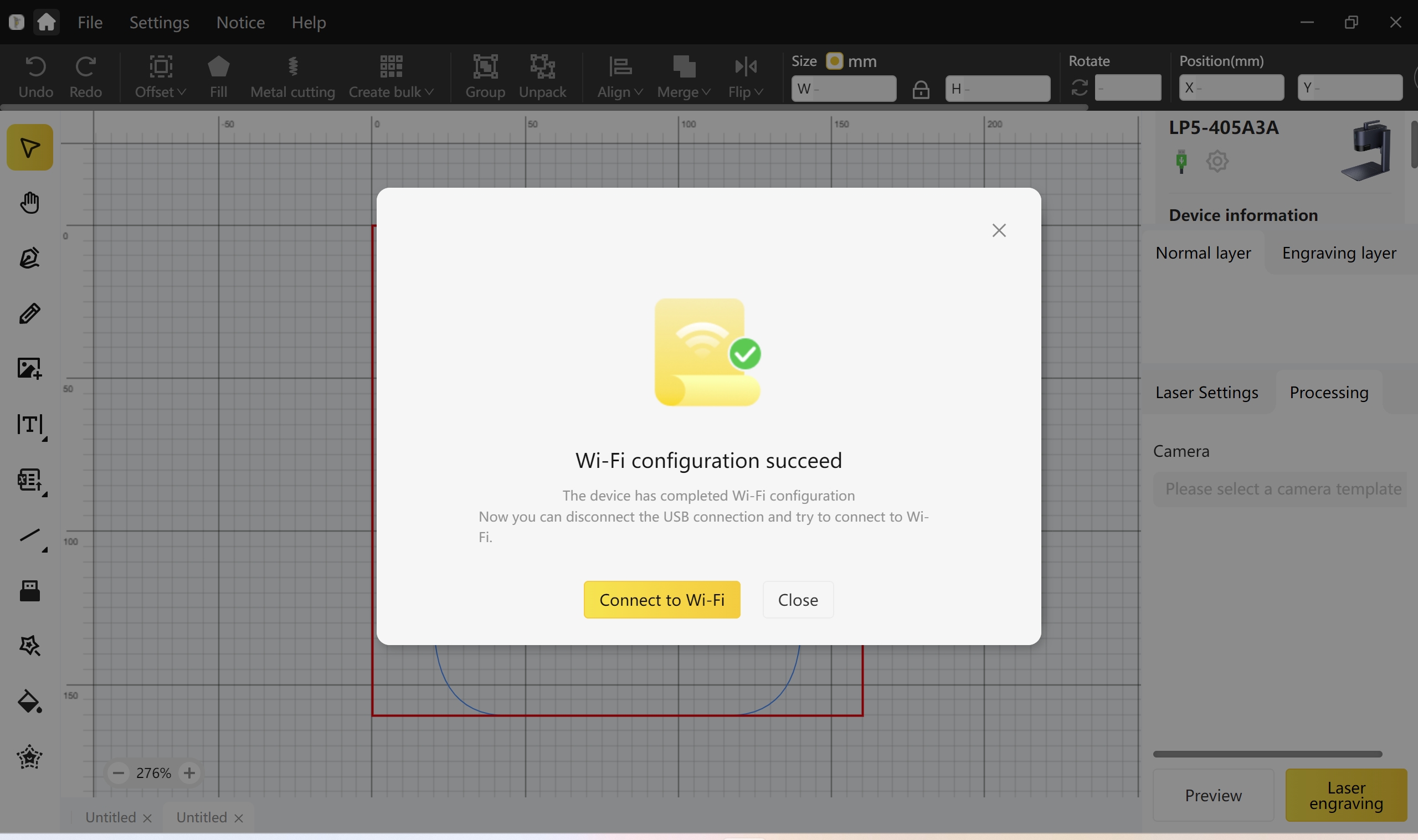

Étape 4 :

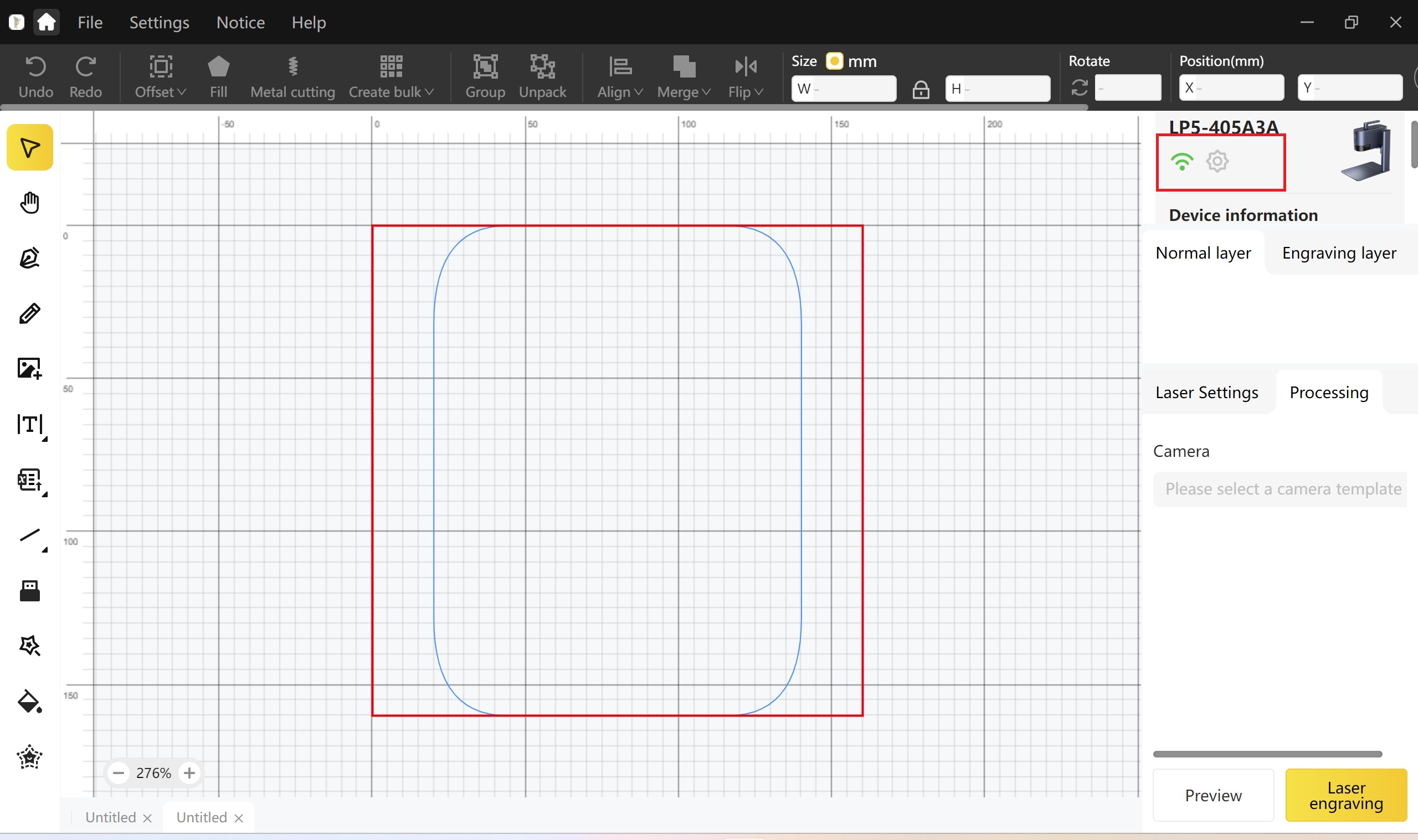

Lorsque le Wi-Fi est correctement configuré, cliquez sur le bouton "Se connecter au Wi-Fi" (assurez-vous de déconnecter le câble USB avant de cliquer sur ce bouton).
Étape 5 :

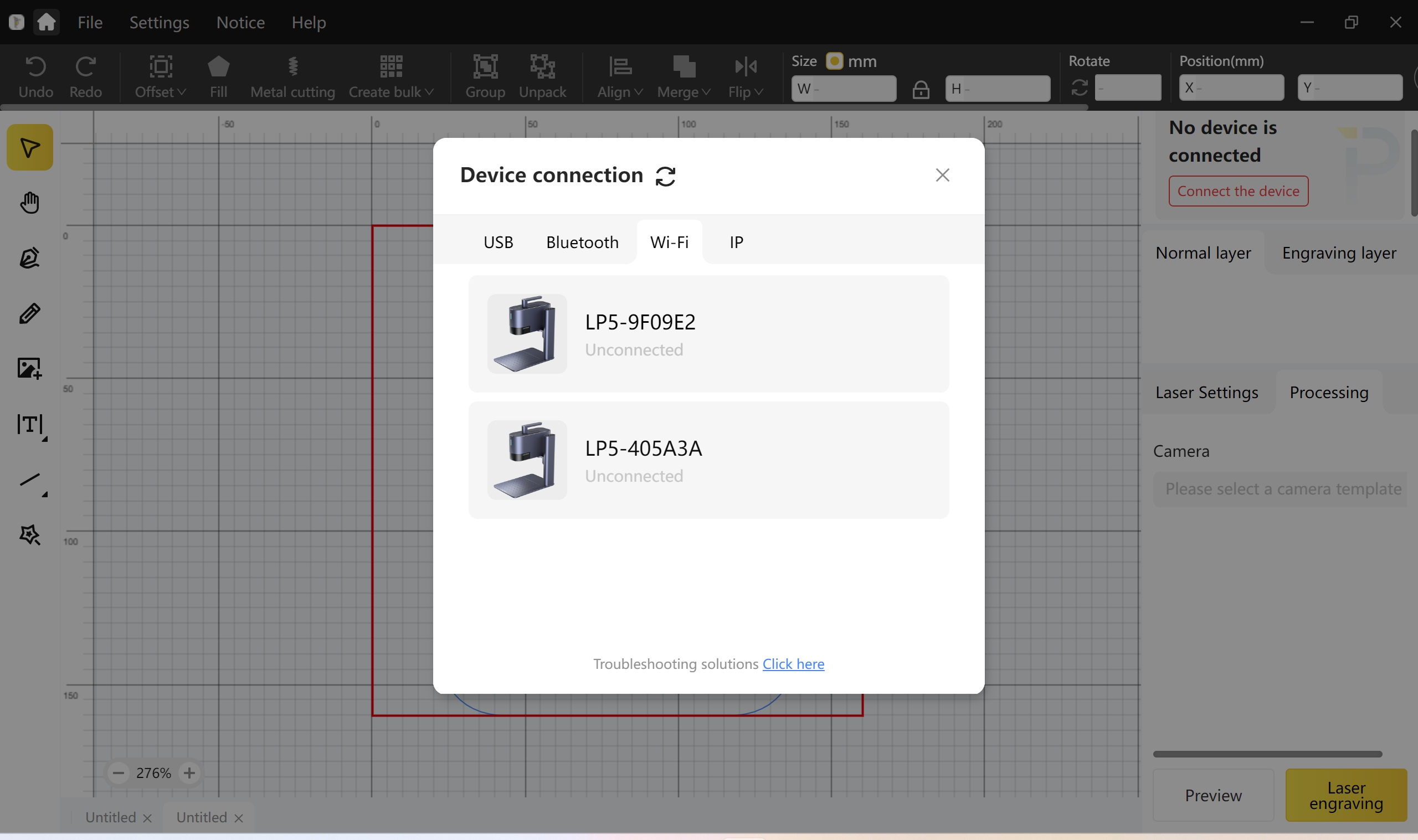

Cliquez sur "Connecter l'appareil" dans le coin supérieur droit, puis cliquez sur Wi-Fi et sélectionnez votre machine LP5.
1. L'appareil et le téléphone doivent être connectés au même réseau WiFi 2,4 GHz.
2. Ces étapes sont destinées à la première configuration du réseau Wi-Fi ou au changement de réseau Wi-Fi. Si ce n'est pas le cas, passez directement à l'étape 5.
#4 Utilisation de la machine LP5

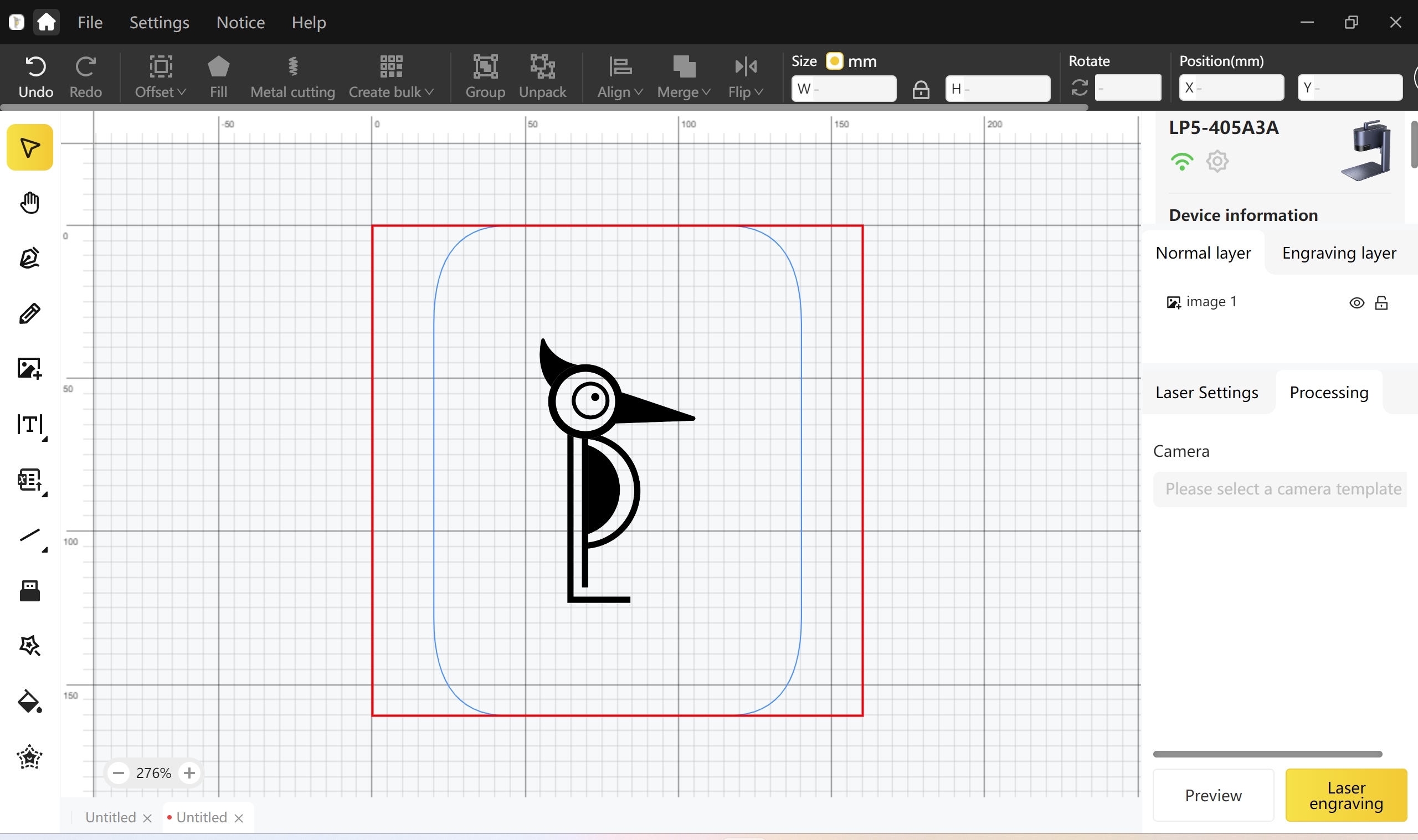

4.1 Création d’un projet / Importation d’un projet depuis une clé USB
Vous pouvez créer vos propres dessins à l'aide de LDS

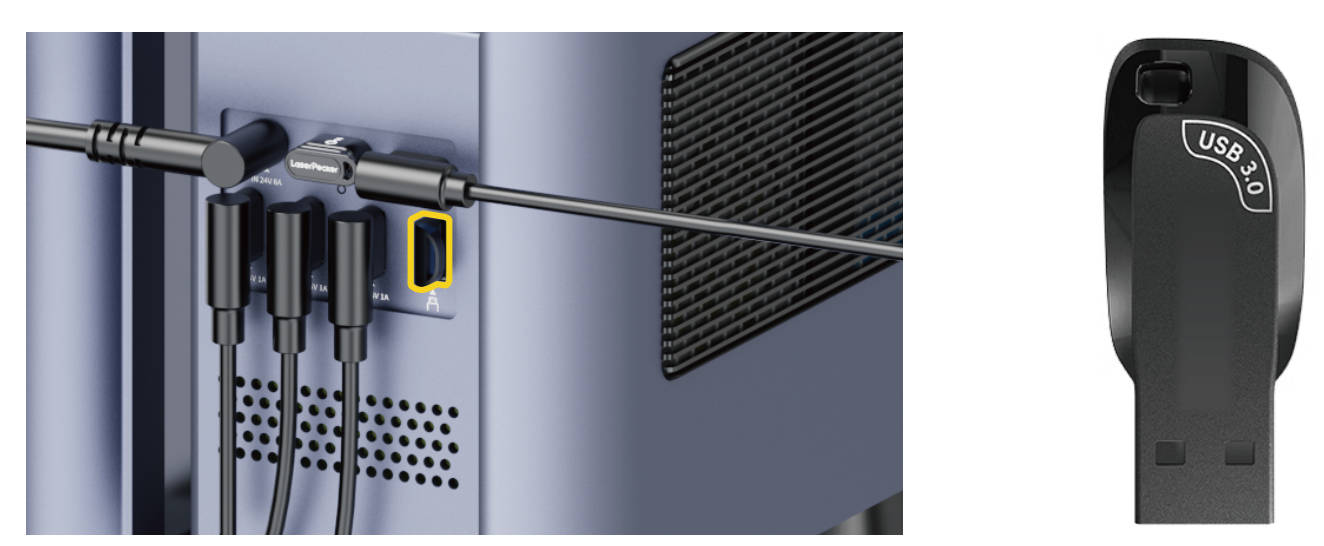

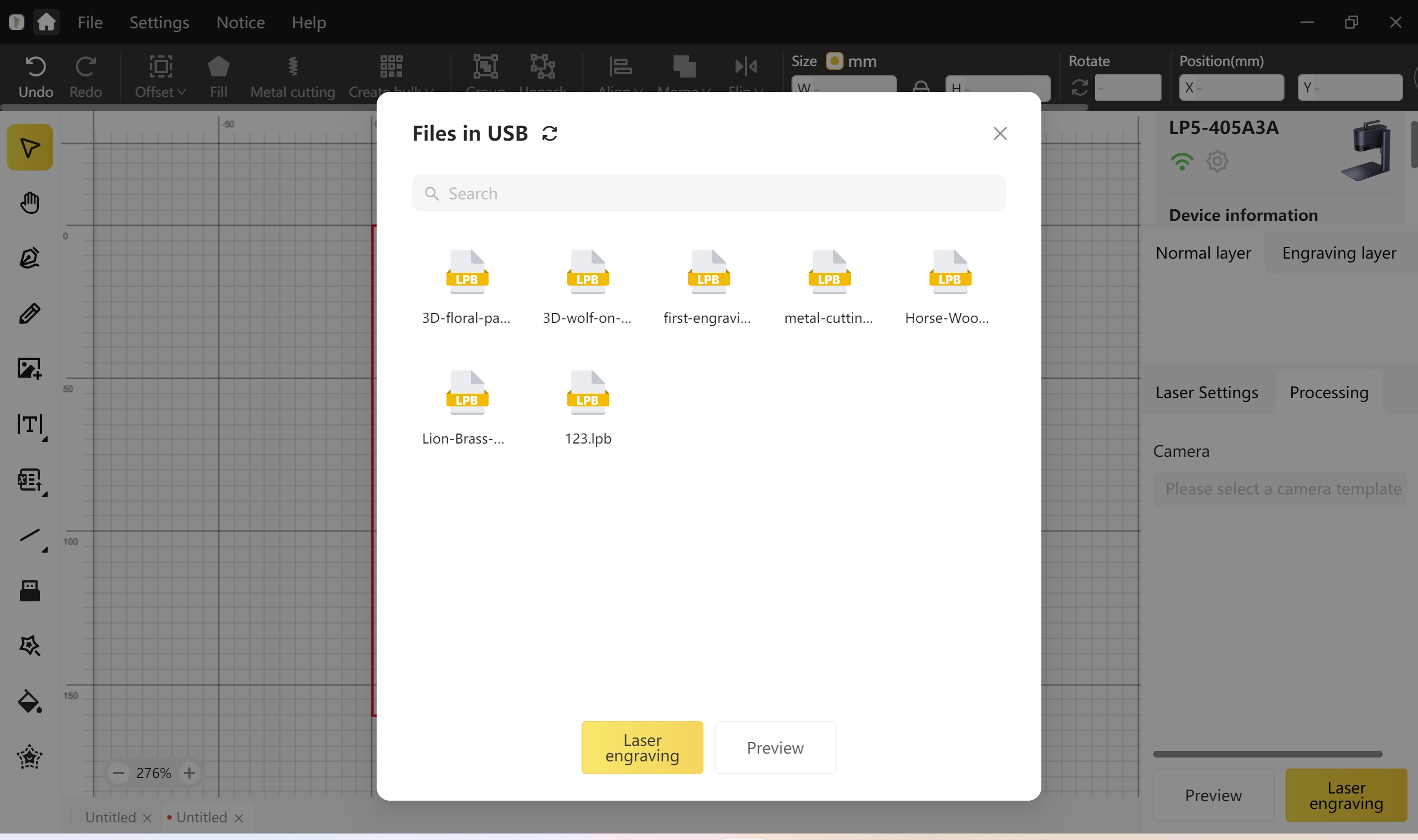

Le LP5 propose également une nouvelle méthode pour démarrer un projet en l'important depuis une clé USB. Après avoir inséré la clé dans la machine, les fichiers projet (.lpb) présents sur la clé peuvent être sélectionnés via le logiciel PC ou l'application mobile pour être prévisualisés et gravés.
4.2 Définition des paramètres
Comme d’habitude, vous devez définir les paramètres de gravure ou de découpe via le logiciel ou l’application LDS afin d’obtenir l’effet souhaité.

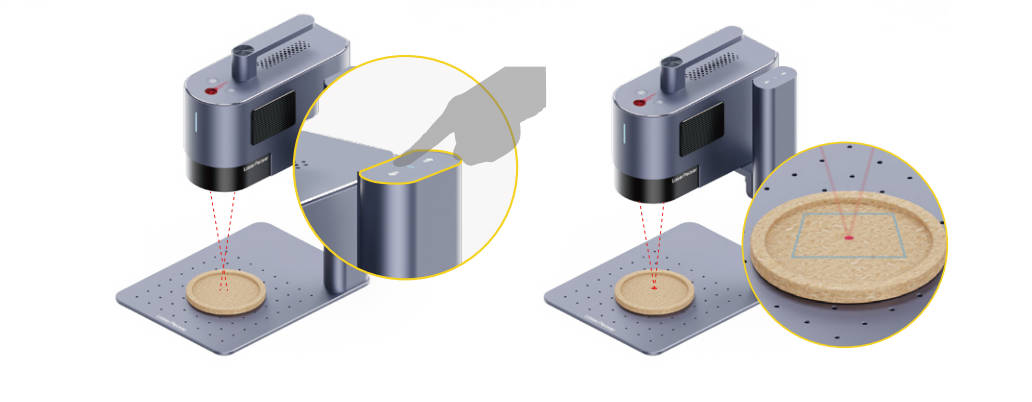

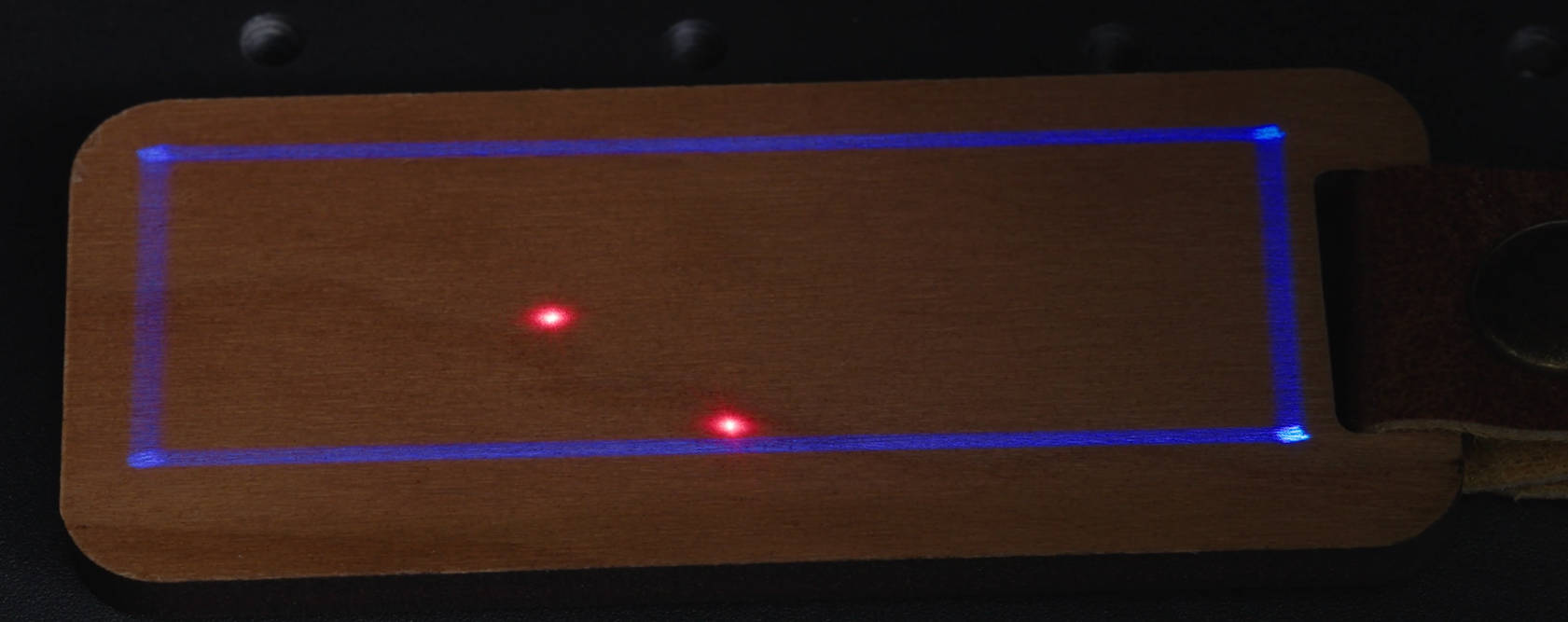

4.3 Mise au point
Mise au point à double point rouge pour le LP5 :
Placez le matériau sur la plaque de base. Lancez le mode de prévisualisation ou activez le mode de mise au point par points rouges dans les paramètres de la machine via l’application ou le logiciel PC pour afficher les deux points rouges. Ajustez la hauteur du Support électrique jusqu’à ce que les deux points rouges se superposent : la mise au point est alors réussie.
4.4 Prévisualisation
Le LP5 propose désormais trois modes de prévisualisation : prévisualisation en rectangle, prévisualisation du contour et prévisualisation par point central. Ces modes offrent une meilleure visibilité de la zone de gravure, permettant une compréhension plus précise de l’espace de travail.
4.5 Gravure / Découpe

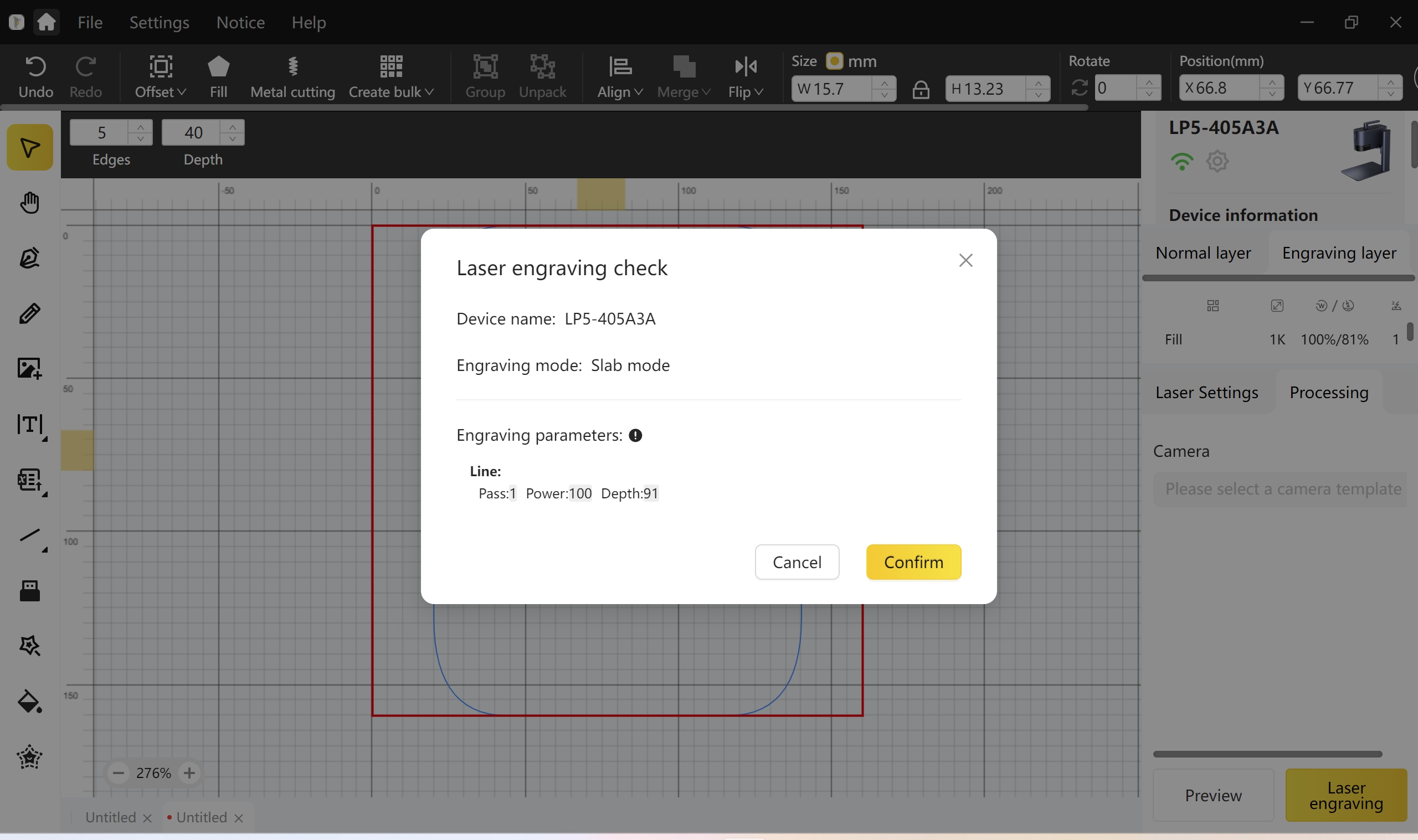

Après avoir prévisualisé et confirmé la zone de gravure, appuyez sur Confirmer pour lancer le processus de gravure et de découpe.

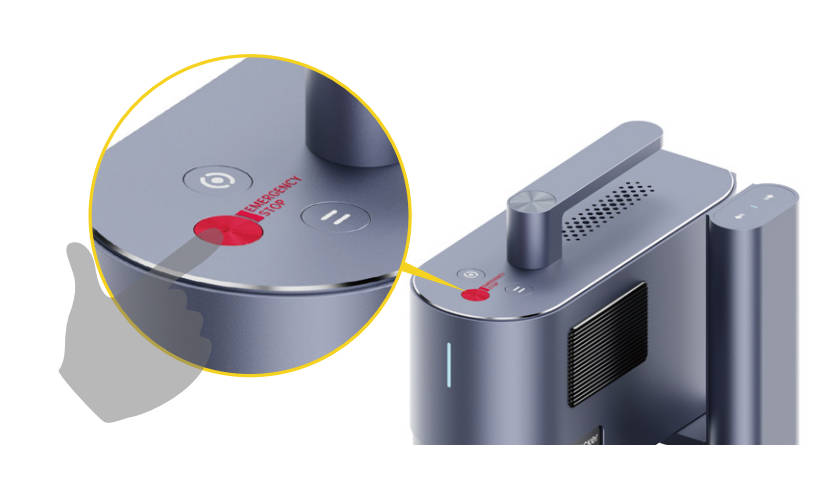

*Arrêt d'urgence
En cas d’erreur ou de dysfonctionnement de la machine pendant le traitement du matériau, appuyez sur le bouton d’arrêt d’urgence pour interrompre immédiatement le processus.
Guide de démarrage rapide - Commencez votre première gravure avec la machine LP5 à l'aide d'une clé USB
1. Connexion

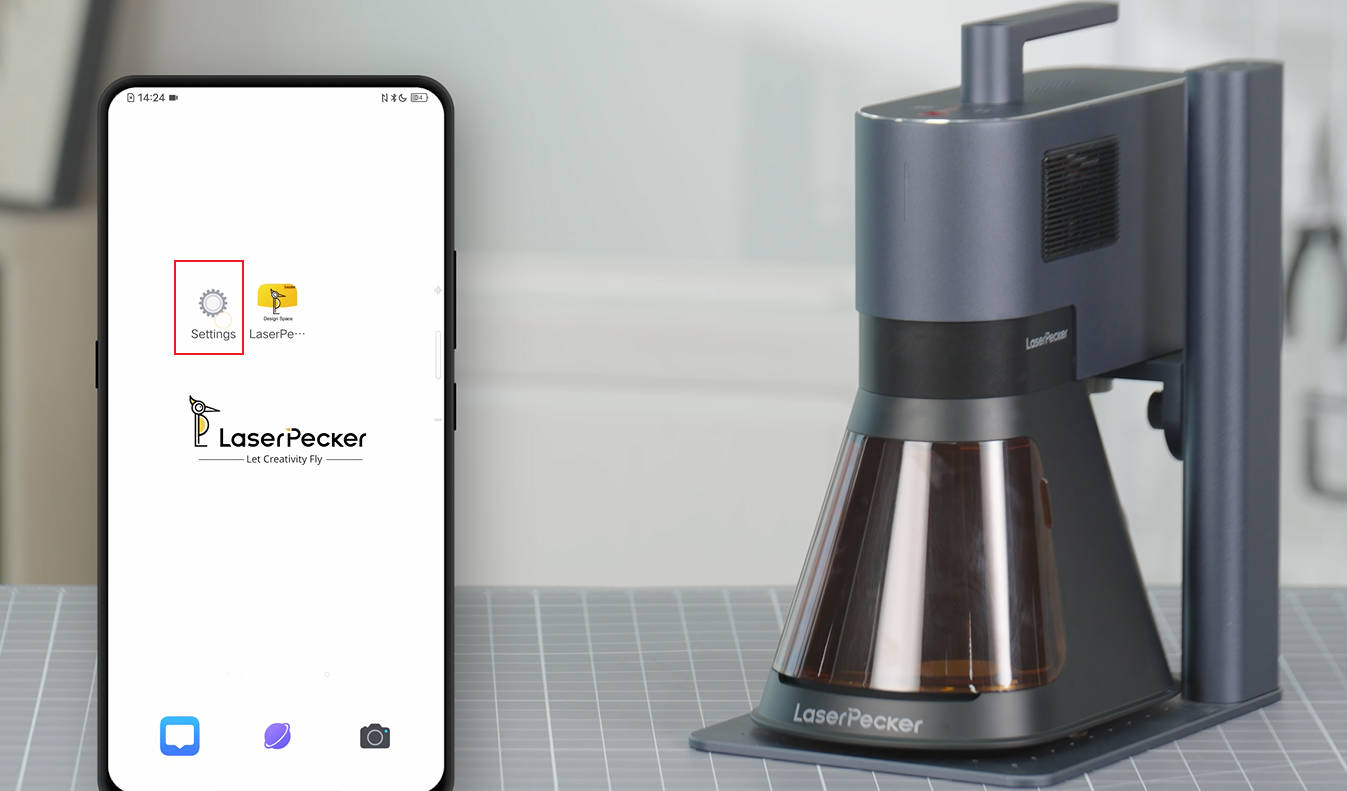

Accédez aux "Paramètres" de votre appareil mobile.

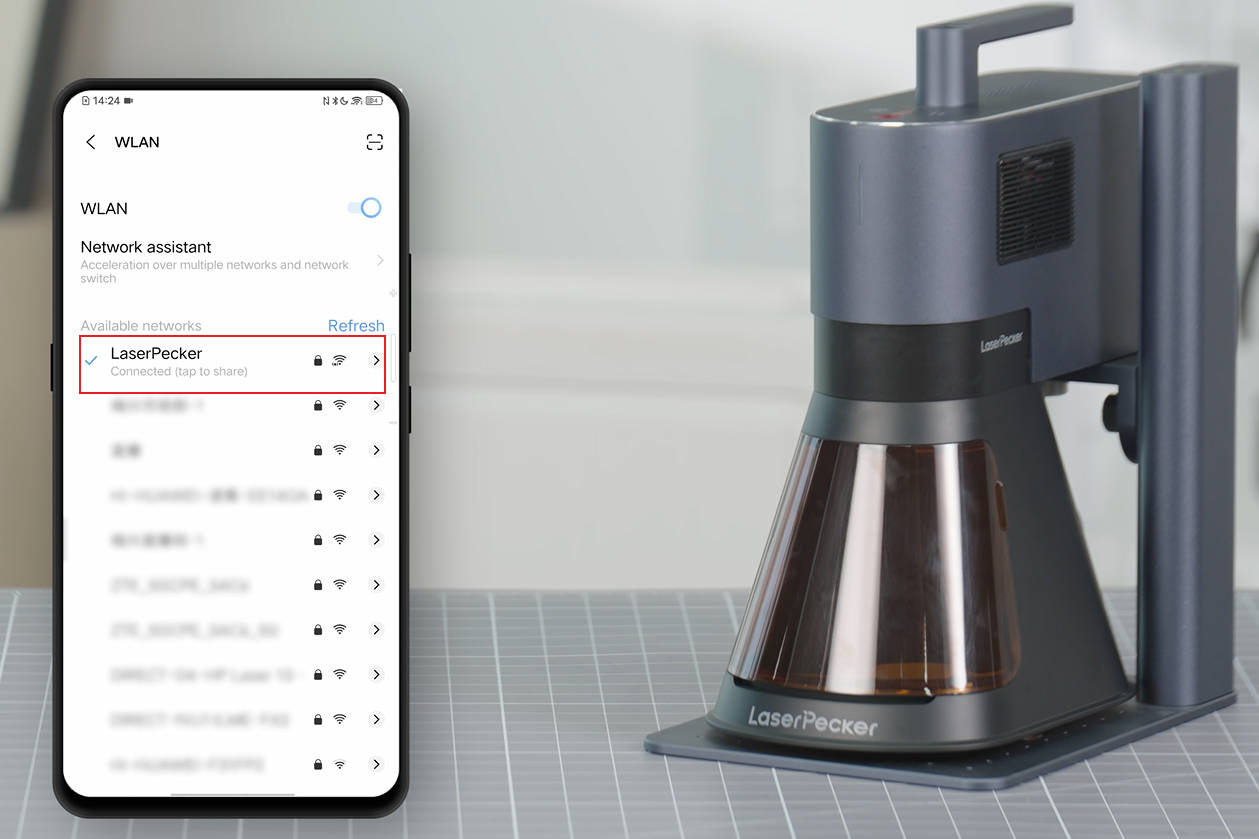

Sélectionnez un réseau Wi-Fi et entrez le mot de passe pour y connecter votre appareil mobile.

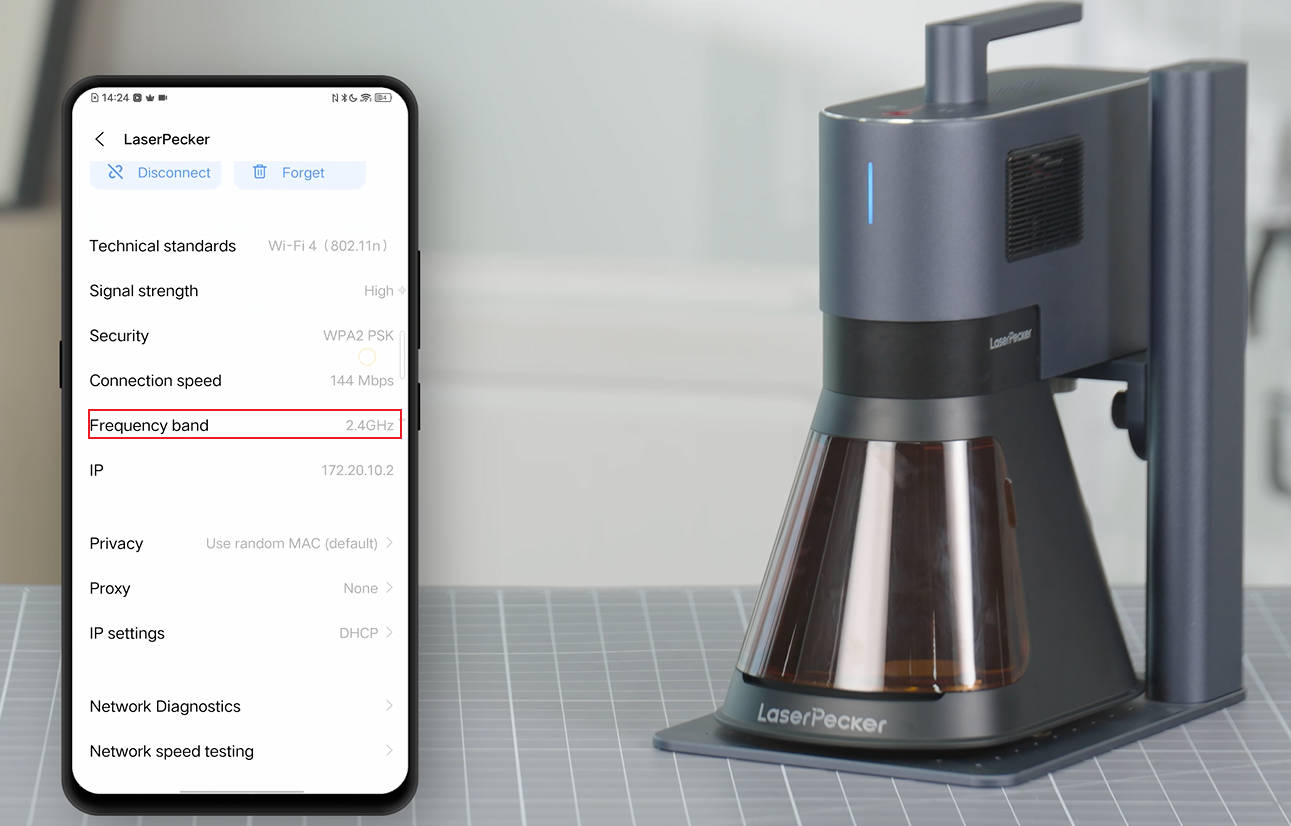

Assurez-vous que le réseau Wi-Fi utilise une bande de fréquence 2,4 GHz, car la machine et l’appareil mobile doivent être connectés au même réseau Wi-Fi 2,4 GHz.

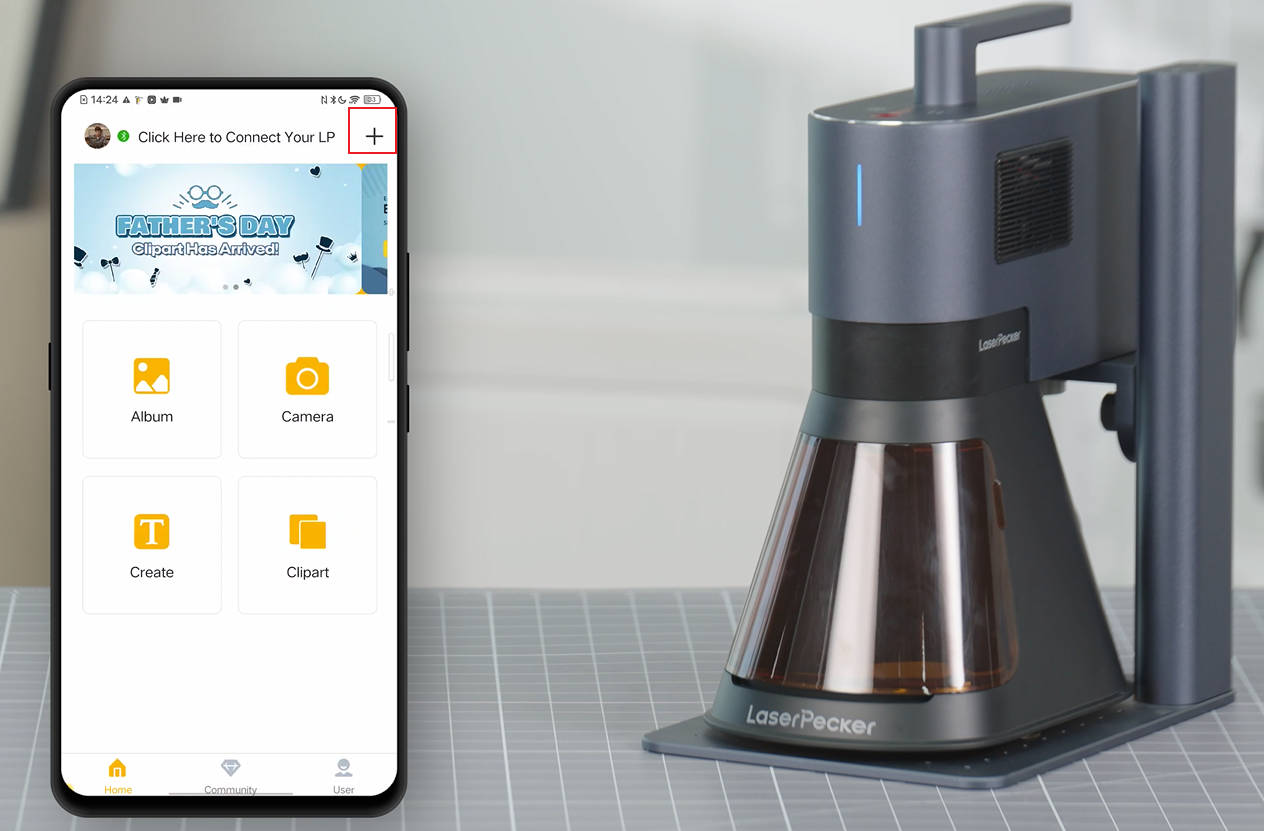

Ouvrez ensuite l'application LDS sur votre appareil mobile et cliquez sur le "+" dans le coin supérieur droit.

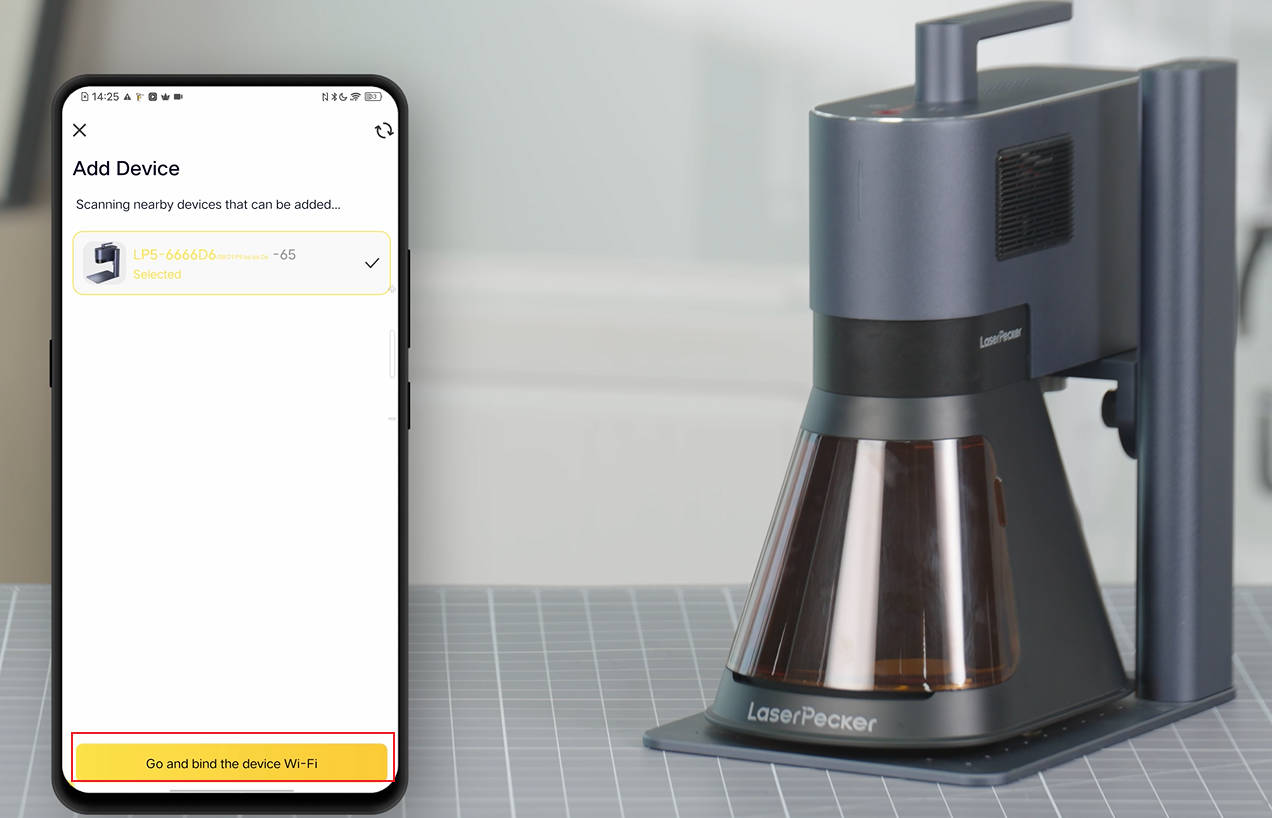

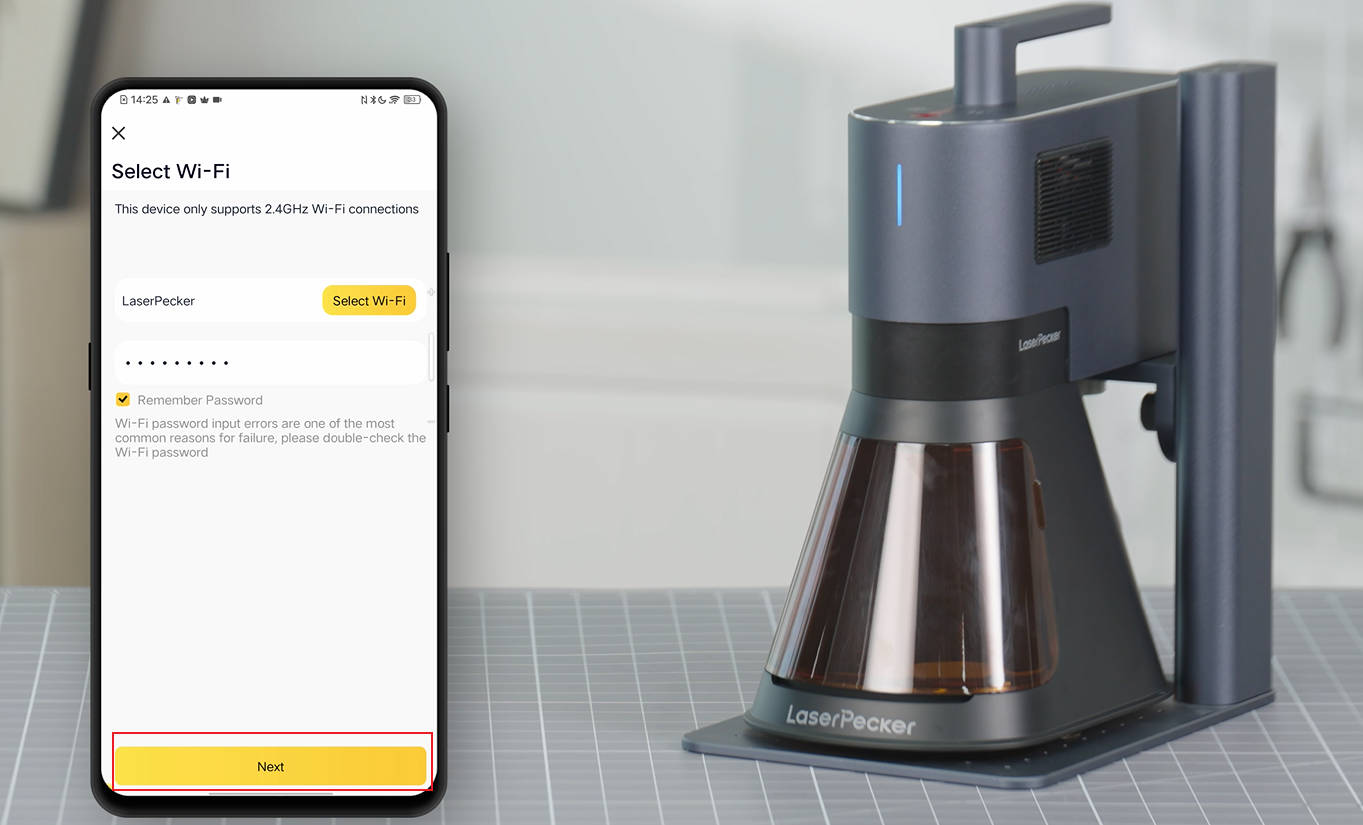

Sélectionnez le modèle de machine "LP5" et suivez les instructions pour configurer le réseau WiFi pour la machine.

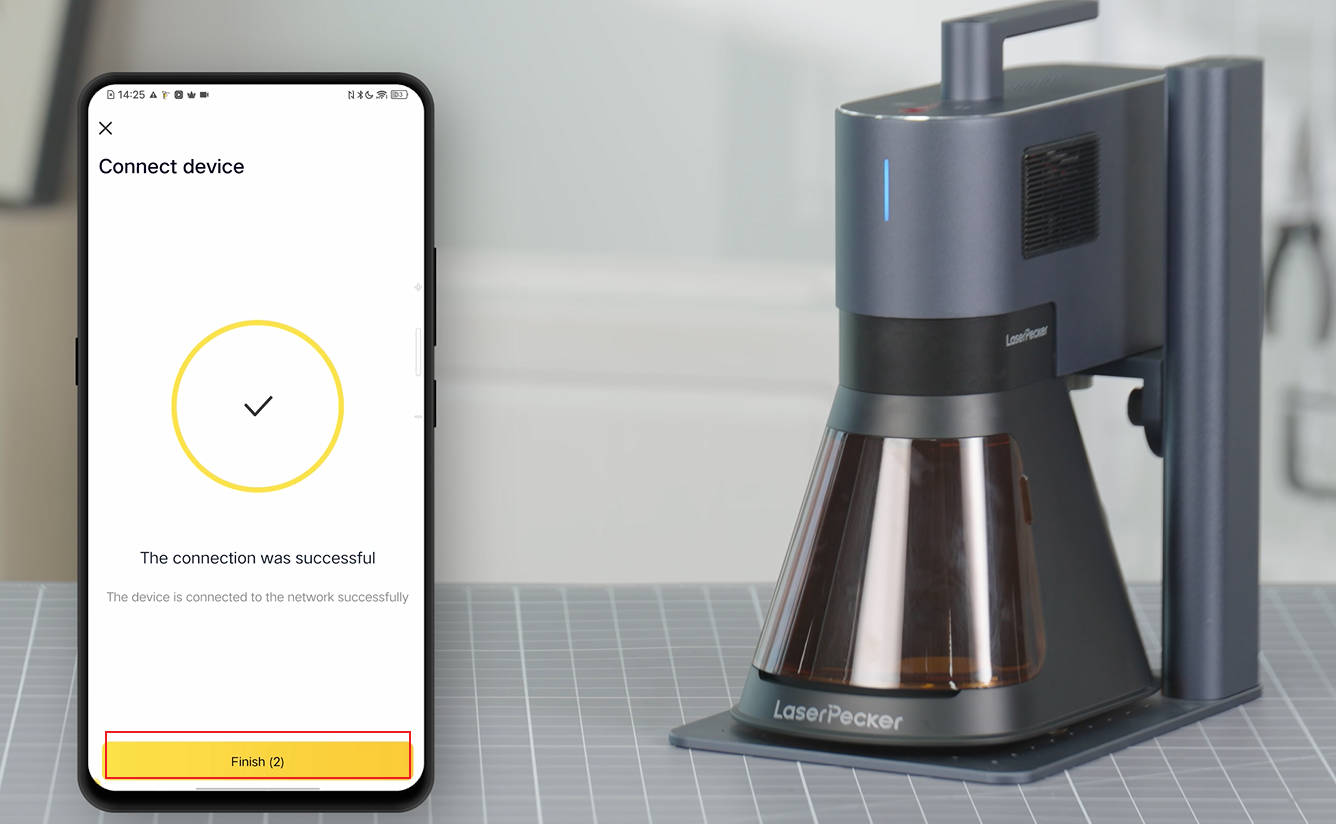

Le voyant de l'Unité Laser est bleu fixe si la connexion est réussie.
2. Importation d'un projet à partir d'une clé USB

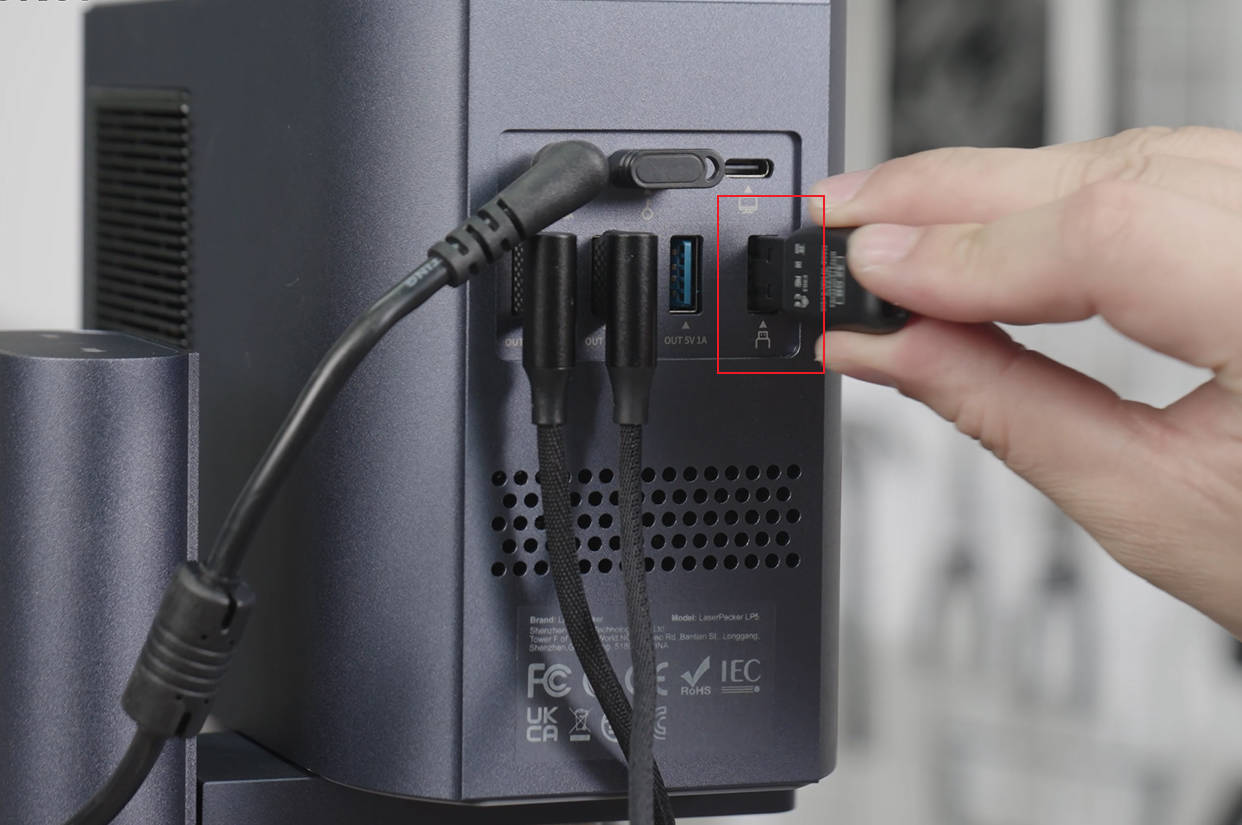

Insérer la clé USB dans la machine LP5

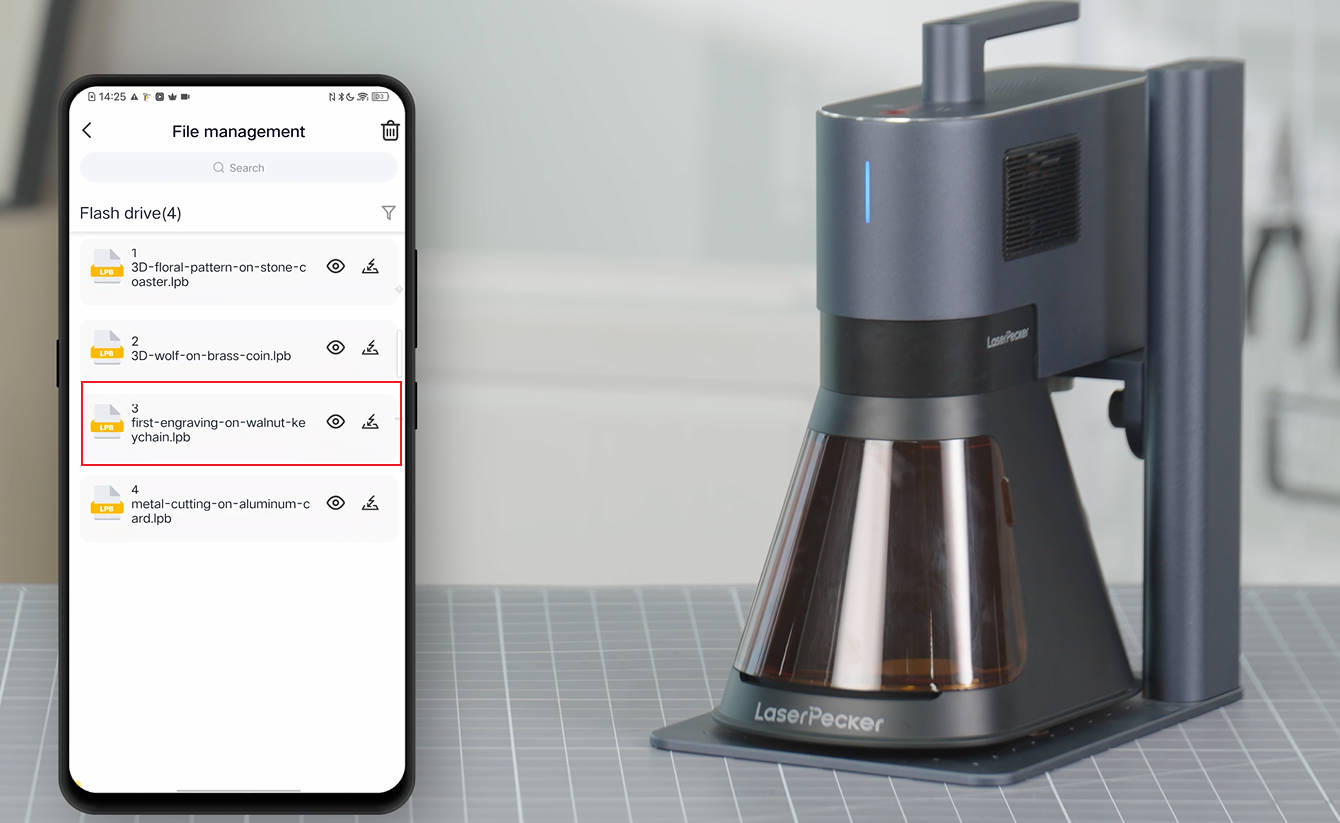

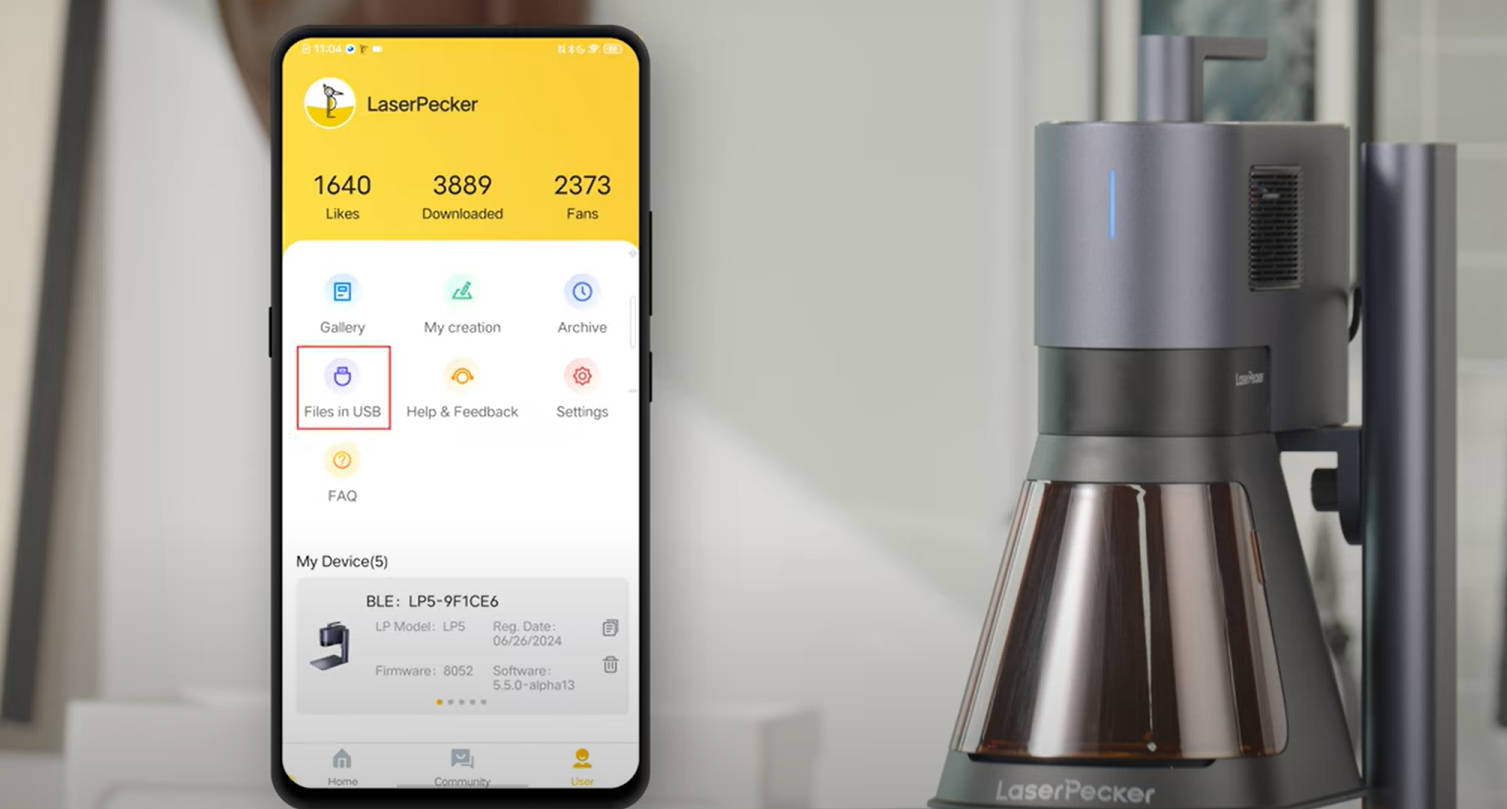

Ouvrez "Fichiers sur USB" dans l’application LDS

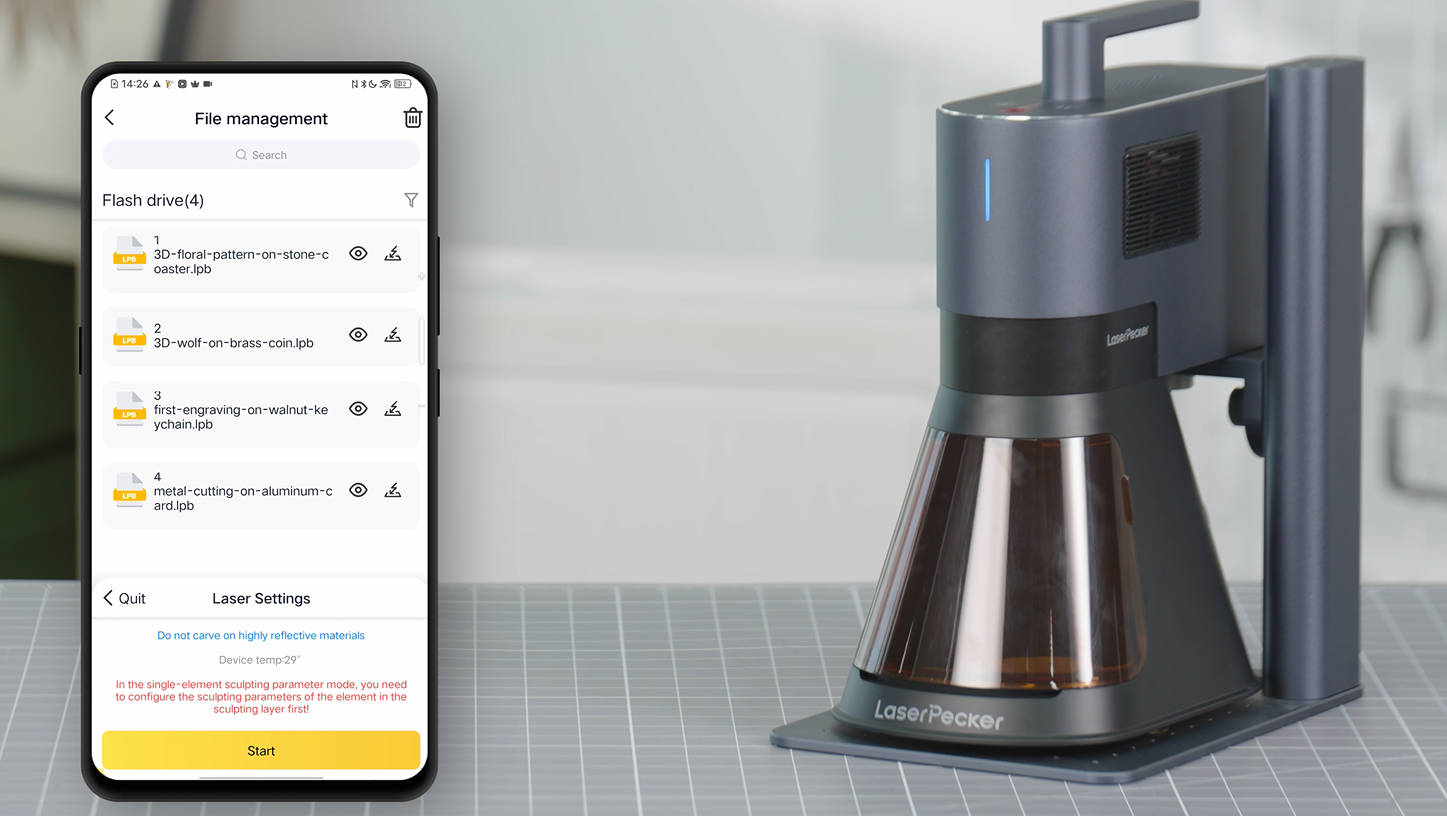

Sélectionnez le fichier que vous souhaitez graver.
3. Réglage des paramètres
Étant donné que les paramètres ont déjà été préréglés, il vous suffit de cliquer sur "Suivant" à cette étape.
4. Mise au point et prévisualisation
La distance focale recommandée est de 152 mm (±2 mm).

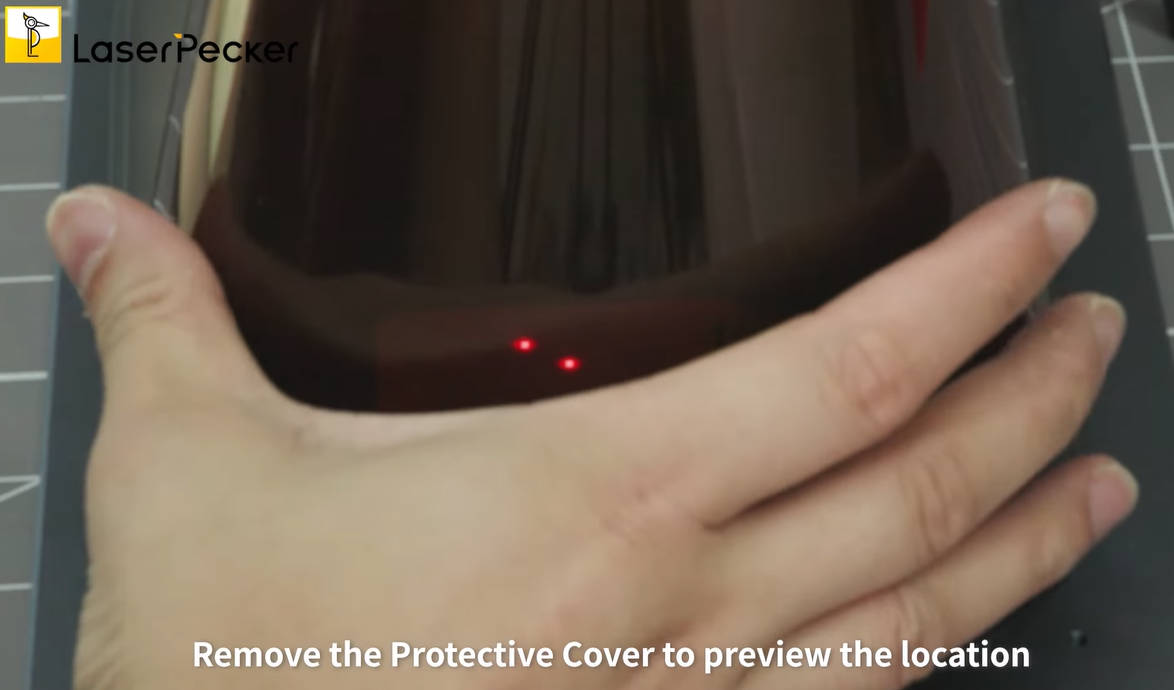

N'oubliez pas de retirer le filtre lumineux avant la prévisualisation et de le remettre avant de commencer la gravure.
5. Gravure
Cliquez sur "Démarrer" pour commencer la gravure

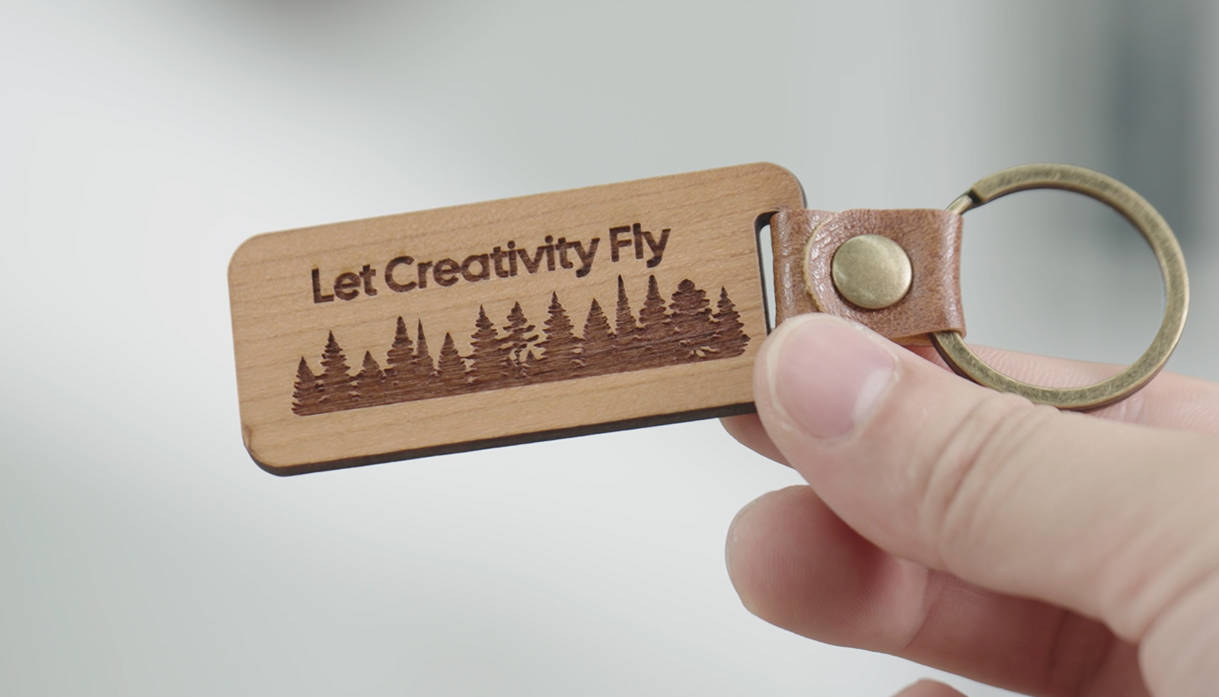

6. Résultat final
Manuel de l'utilisateur LaserPecker LP5
Téléchargez les fichiers PDF du manuel d'utilisation de LaserPecker LP5 en plusieurs langues.
| English | LP5 User Manual |
| Deutsch | LP5 Benutzerhandbuch |
| Español | LP5 Manual de Usuario |
| Français | LP5 Manuel d'utilisation |
Spécifications du LaserPecker LP5
| Nom du produit | LaserPecker LP5 |
| LaserPecker LP5 | Unité laser : 255 x 98 x 183 mm Support électrique : 198 x 286 x 323 mm Couvercle de protection conique : 167 x 231 x 160 mm |
| Poids | Unité laser : 3,36 kg Support électrique : 2,28 kg Couvercle de protection conique : 0,38 kg Poids total : 6,02 kg |
| Puissance du laser et Source du laser | Laser à diode bleue de 20W 450nm Laser à fibre 20W 1064nm |
| Zone de travail | 120 x 160 mm (Elipse) 100 x 100 mm (Carré) 160 x 300 mm (Avec l'Extension de glissière) |
| Vitesse de travail max. | 10000 mm/s |
| Taille du point laser | 0,08 x 0,1 mm (Laser à diode 20W) 0,06 x 0,06 mm (Laser à fibre 20W) |
| Mode de prévisualisation | Prévisualisation rectangulaire / Prévisualisation de contour / Prévisualisation du point central |
| Formats de fichiers pris en charge |
Logiciel PC : G-code /JPG /PNG /BMP /SVG /DXF etc. Application mobile : G-code / JPG / PNG / SVG |
| Connectivité | USB, Wi-Fi |
| Système d'exploitation supporté |
Compatible avec iOS 9.0+, Android 7.0+, MacOS 10+, Windows 10+ Compatible avec LightBurn |
| Puissance d'entrée | DC (24V, 7,5A) AC (100-240V, 50-60Hz) 180W |
| Température ambiante |
Plage de température : 10°C - 35°C Plage d'humidité : 10% - 95%HR (sans condensation) |
| Système de refroidissement | Refroidissement des semi-conducteurs + Refroidissement de l'air |
| Certification de sécurité | CE /ROHS /FCC /FDA /NCC /KC /UKCA /TELEC /SRRC |
FAQs pour le LaserPecker LP5
Avec quels accessoires le LaserPecker LP5 peut-il fonctionner ?
Le LP5 fonctionne avec les accessoires suivants :
Extension de la glissière - pour agrandir la zone de travail ;
Extension rotative - pour les cylindres et objets irréguliers de 1 mm à 145 mm de diamètre ;
Purificateur d'air ; Enceinte de sécurité ; Plaque de découpe ; Powerpack Plus.
Quel est le type de laser du LaserPecker LP5 ?
Équipé de deux sources laser, le LP5 intègre un laser à fibre de 20 W et un laser à diode bleue de 20 W. Il peut graver presque TOUS les matériaux courants utilisés au quotidien. Le laser à diode est particulièrement efficace sur le bois, l’acrylique foncé, le cuir, l’ardoise, le verre, la céramique, etc., tandis que le laser à fibre permet une gravure nette sur tous les métaux (acier inoxydable, aluminium, or, argent, fer, platine) ainsi que sur le plastique.
La caméra est-elle incluse dans l’un des packs LP5 ?
Le module caméra n’est inclus dans aucun des packs LP5 actuellement proposés. Il est fourni avec l’Enceinte de sécurité. Si vous souhaitez utiliser la fonction caméra, vous devrez acheter séparément notre Enceinte de sécurité.
Comment se comporte le LP5 sur le métal ? Peut-il découper le métal ?
Le LP5 peut effectuer une gravure en profondeur, un relief en niveaux de gris 3D, et même la découpe de métal. Il est capable de découper du laiton de 1 mm, de l'acier inoxydable de 1 mm, de la tôle d'aluminium de 1 mm et de la tôle de titane de 1 mm.
Quelle est la différence entre LP5 et LP4 ?
LP5
Le LP5 est le plus performant et puissant pour la gravure sur presque tous les matériaux. Il combine un laser à fibre de 20W et un laser à diode de 20W, avec une vitesse ultra-rapide de 10 000 mm/s. La surface de gravure est de 120 x 160 mm (de base) et de 160 x 300 mm (avec l'Extension de glissière).
La puissance de 20W permet des gravures très contrastées, des effets de relief en niveaux de gris 3D, ainsi qu’une découpe de métal ultra-précise.
LP4
Le LP4, quant à lui, dispose d’un système à double laser, combinant un laser à diode 450 nm et un laser infrarouge 1064 nm. Sa vitesse maximale atteint 4000 mm/s, et sa surface de gravure est de 160 x 120 mm (de base) et de 160 x 300 mm (avec l'Extension de glissière).
Quel logiciel utilise le LaserPecker LP5 ?
Le LaserPecker LP5 est compatible avec l'application/le logiciel LaserPecker Design Space (LDS) ainsi qu'avec Lightburn.
Quelles sont les durées d'impulsion des deux sources laser du LP5 ?
Le LP5 dispose de deux sources laser, chacune ayant des caractéristiques d'impulsion différentes :
Le laser à fibre 1064nm est un laser à onde pulsée avec une durée d'impulsion de 80-110ns.
Le laser à diode bleue de 450 nm fonctionne comme un laser à onde continue, il n'a donc pas de durée d'impulsion.
