Utilisation du LP4 avec LightBurn

Ce guide vous apprendra à configurer le logiciel LightBurn et à l'utiliser pour faire fonctionner le LaserPecker 4 (LP4).

Clause de non-responsabilité :

LightBurn est un logiciel tiers. Shenzhen Hingin Technology Co., Ltd. (alias : LaserPecker) décline toute responsabilité en cas de perte de données (conceptions, projets, etc.) causée par l'utilisation de LightBurn.

Bien que le firmware du LP4 ait été soumis à des tests approfondis, des incompatibilités logicielles ou matérielles peuvent encore survenir dans certains cas. En cas d'erreurs causées par une incompatibilité, vous pouvez contacter notre service après-vente à l'adresse support@laserpecker.com pour un support technique et des solutions potentielles.

1. LightBurn - Téléchargement et installation du logiciel

1. Pour utiliser le LP4 avec LightBurn, vous devez d'abord vous rendre sur le site officiel et suivre les instructions de téléchargement et d'installation. La version complète de LightBurn est disponible pour un essai gratuit de 30 jours.

2. Une licence utilisateur est requise pour continuer à utiliser LightBurn après la période d'essai gratuite de 30 jours. À la fin de la période d'essai, vous serez invité à saisir un code de licence pour continuer à utiliser le logiciel.

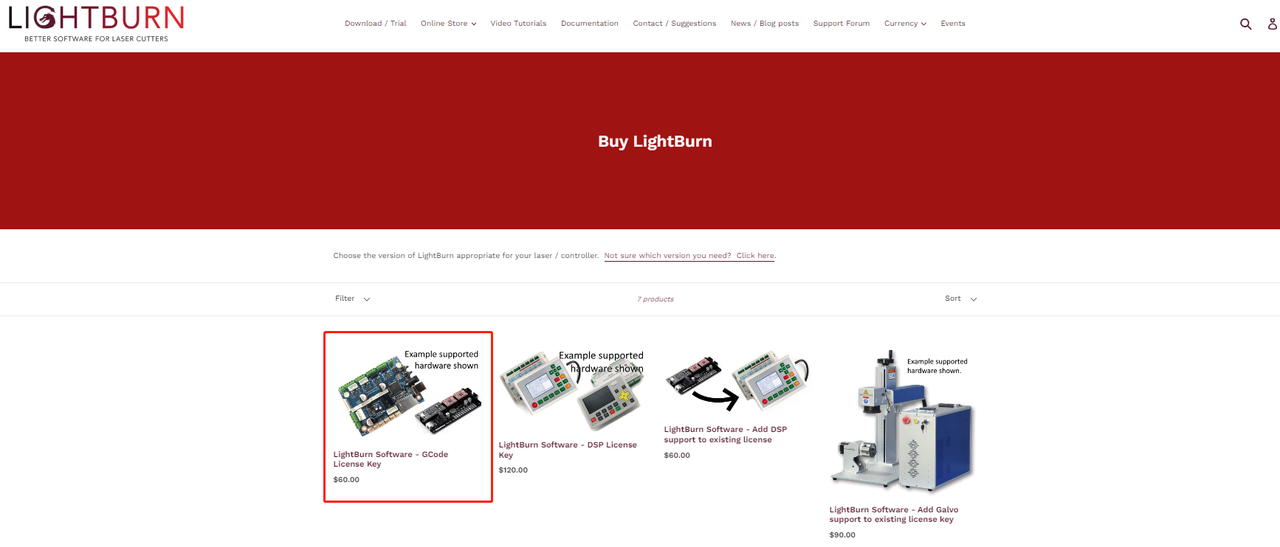

3. Pour acheter une licence et recevoir un code de licence, rendez-vous sur la boutique en ligne LightBurn et sélectionnez la "Clé de licence GCode". Assurez-vous d'acheter uniquement la Clé de licence GCode, car c'est la seule version compatible avec le LP4.

4. Après avoir acheté votre licence, vous recevrez un e-mail de LightBurn contenant le code de licence et les instructions d'activation.

La dernière version de LightBurn et la Clé de licence GCode sont essentielles, donc choisir toute autre option ne fonctionnera pas. Si vous achetez par erreur le mauvais logiciel, vous devrez résoudre le problème directement avec LightBurn.

2. Téléchargement et importation des packages de configuration du LP4

1. Une fois l'installation terminée, ouvrez LightBurn et saisissez votre Clé de licence GCode. (Après la période d'essai, LightBurn ne peut pas être utilisé sans une licence achetée).

2. Avant d'utiliser LightBurn avec votre LP4 pour la première fois, vous devrez importer les fichiers de configuration lbdev appropriés. Cliquez ici pour télécharger les packages de configuration.

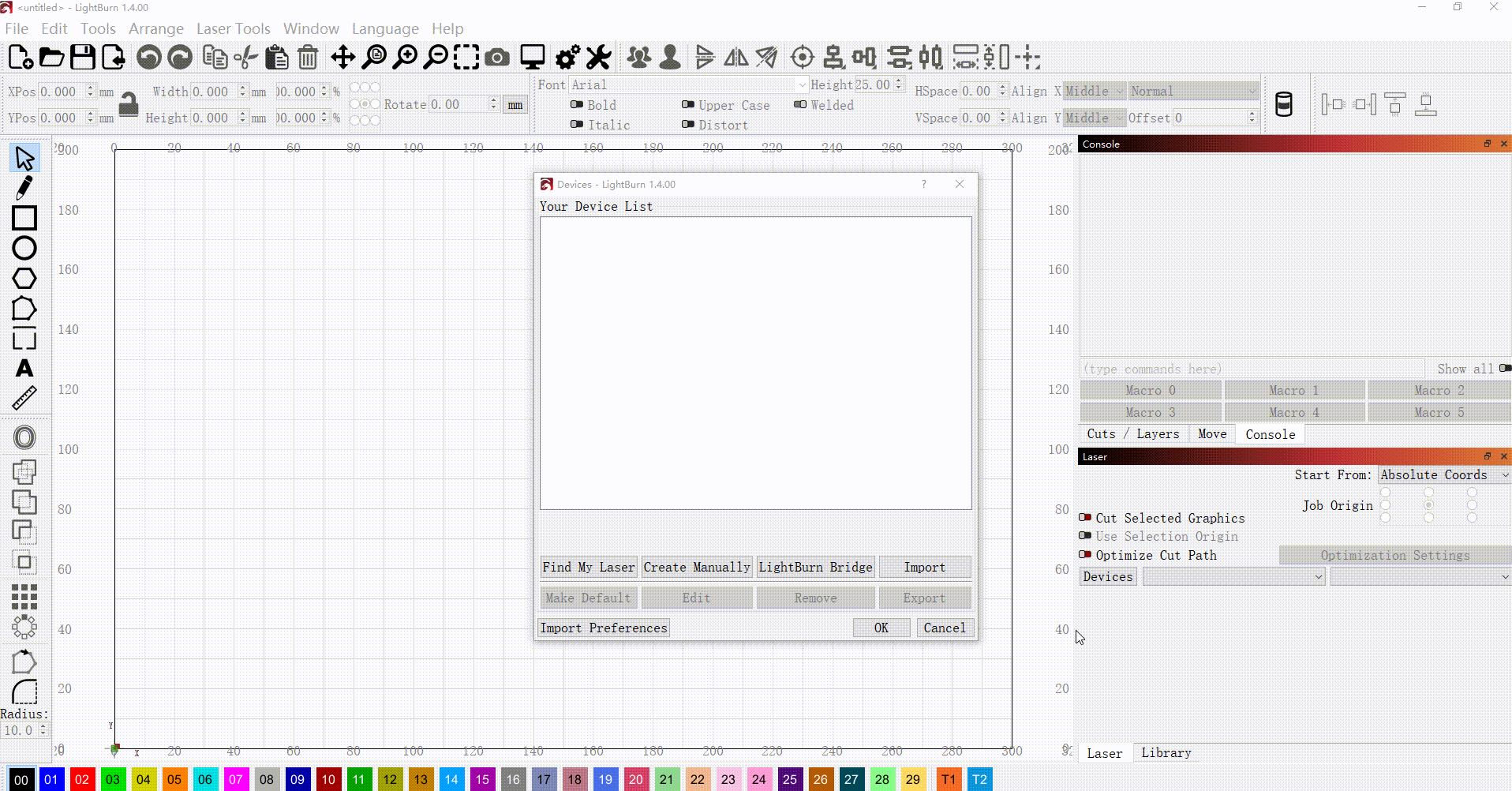

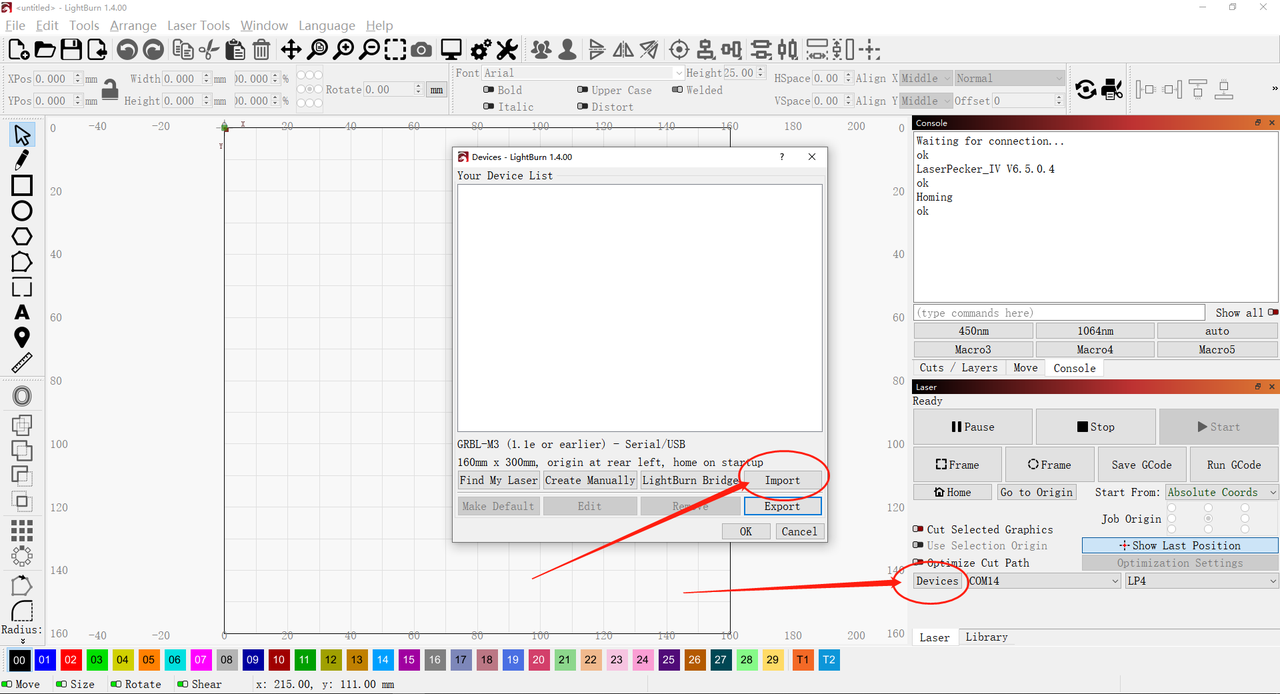

3. Lorsque vous ouvrez LightBurn pour la première fois, il vous sera demandé d'importer un fichier de configuration. Une fenêtre pop-up apparaîtra vous invitant à importer le fichier de configuration lbdev. Cliquez sur "Importer" pour localiser le fichier de configuration téléchargé.

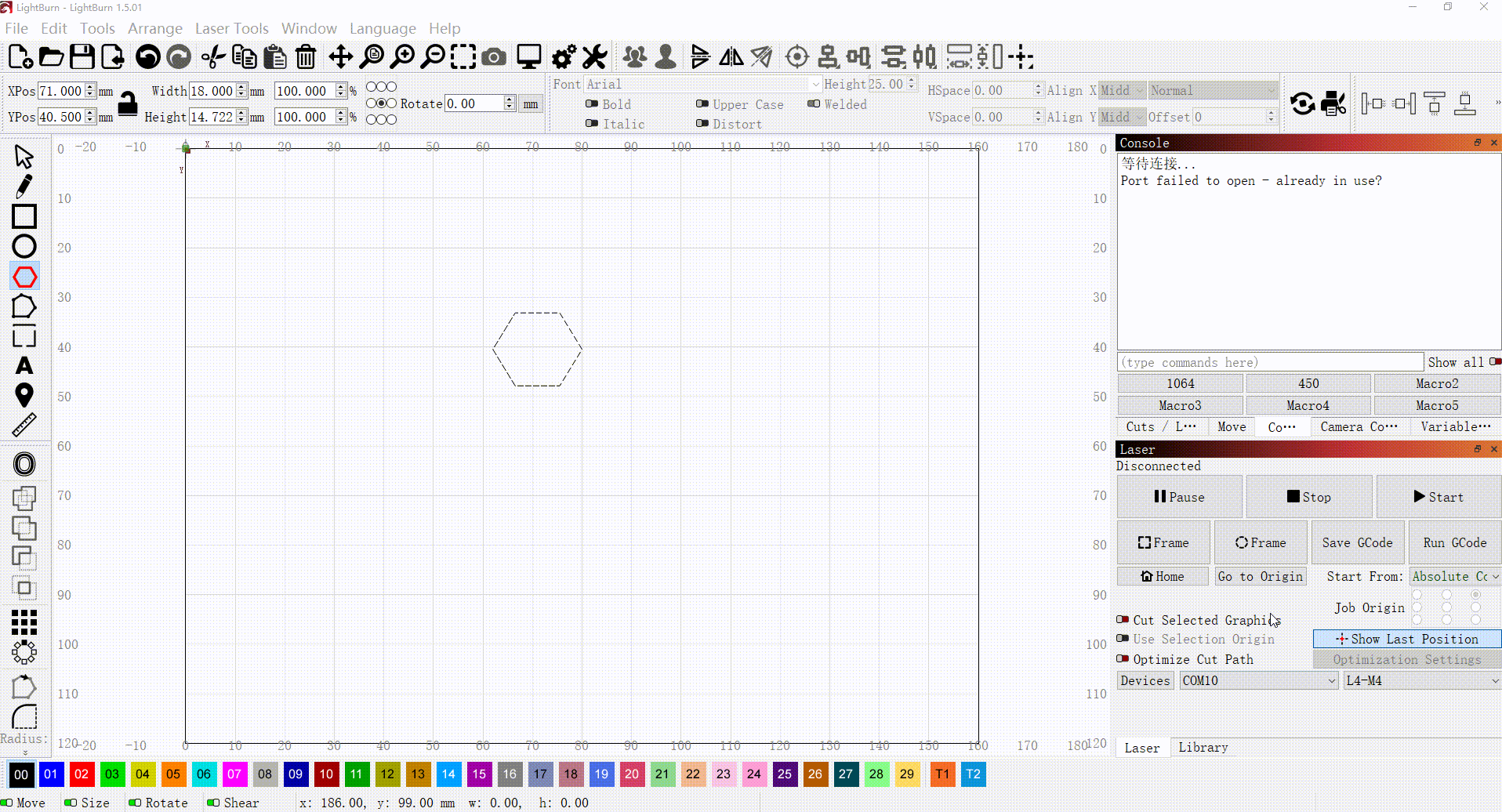

Après avoir localisé le fichier de configuration, sélectionnez chaque fichier individuellement et cliquez sur "OK" pour les ajouter un par un à "Votre liste de périphériques", comme montré dans le GIF ci-dessous.

Entrez la commande M correspondante pour vous adapter à LaserPecker selon les besoins. Cliquez avec le bouton droit de la souris pour entrer la commande M.

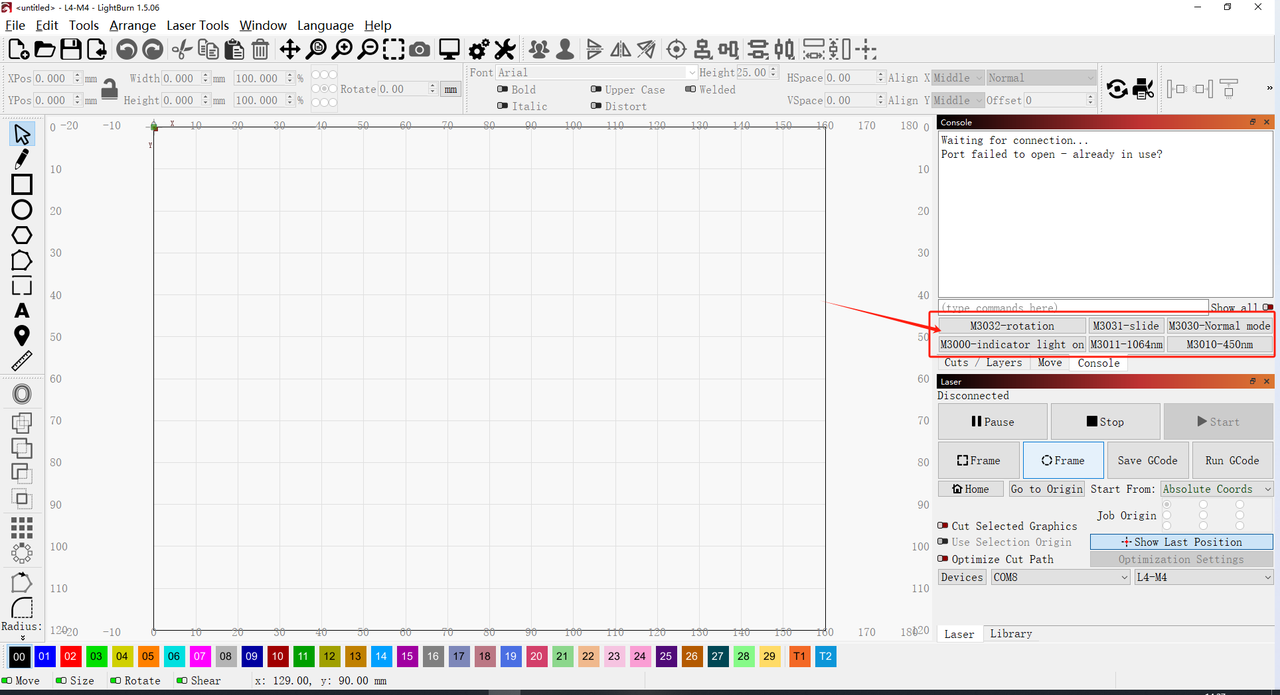

Les commandes M existantes sont :
M3000 : Allumer l’indicateur de portée (mise au point avec points rouges).
M3001 : Éteindre l'indicateur de portée.
M3010 : Sélectionner le laser 450nm.
M3011 : Sélectionner le laser 1064nm.
M3020 : Soulever le support électrique. Par exemple : M3020S1.00 (soulever de 1,00 mm)
M3021 : Abaisser le support électrique.
M3030 : Passer en mode LaserPecker.
M3031 : Passer en mode Extension de glissière.
M3032 : Passer en mode Extension rotative.

3. Utilisation du LP4 avec LightBurn

3.1 Connexion du LP4 à un PC de bureau

• Quittez le logiciel LaserPecker Design Space (LDS) avant de continuer et si l'application LDS est installée sur un appareil mobile à proximité, elle ne doit pas être active lors de la tentative de connexion du LP4 à LightBurn.

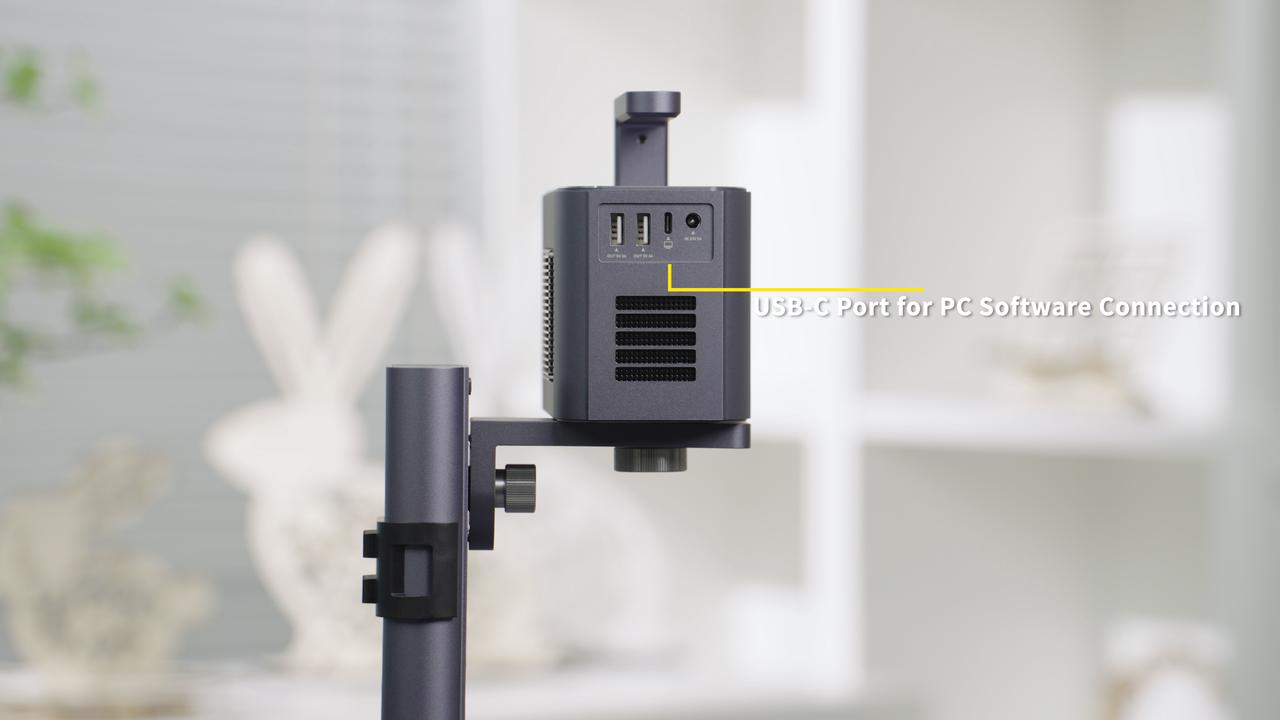

• Connectez le PC de bureau et le LP4 à l'aide d'un câble USB-C vers USB-A. Insérez l'extrémité USB-C dans le LP4 et l'extrémité USB-A dans le PC de bureau.

Assurez-vous d'utiliser un câble USB-A vers USB-C. L'utilisation d'un câble USB-C vers USB-C pourrait entraîner une connexion inefficace. Si nécessaire, un adaptateur USB-A vers USB-C peut être utilisé.

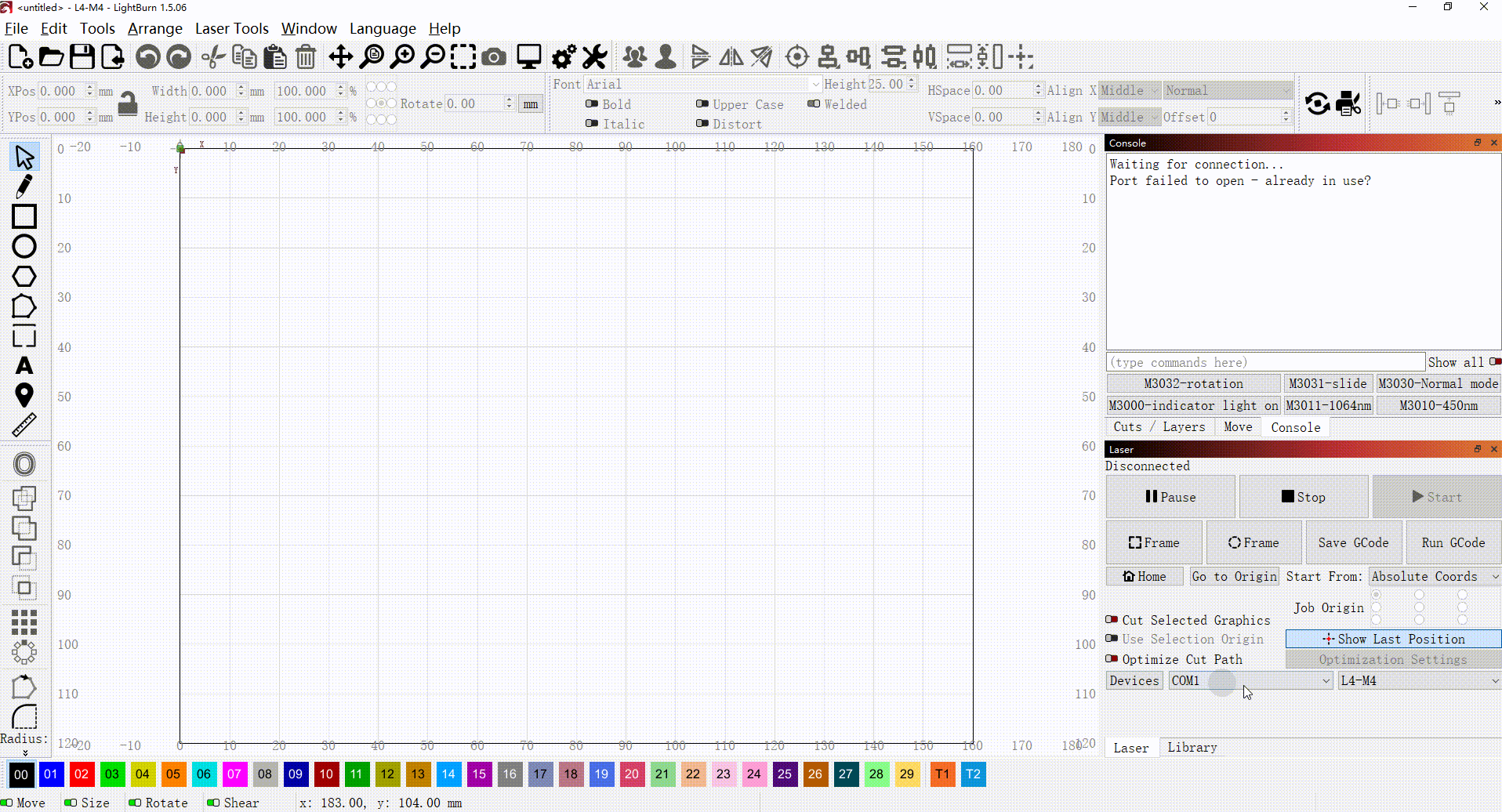

Le port série USB doit être sélectionné pour établir une connexion avec LightBurn. Après avoir branché le câble USB, le logiciel reconnaîtra le COM dans "Périphériques". Sélectionnez le port dans le menu déroulant pour démarrer la connexion.

S'il n'est pas reconnu ou s'il est mal connecté, veuillez vérifier si le câble USB et le port USB sont défectueux.

3.2 Changement de type de laser

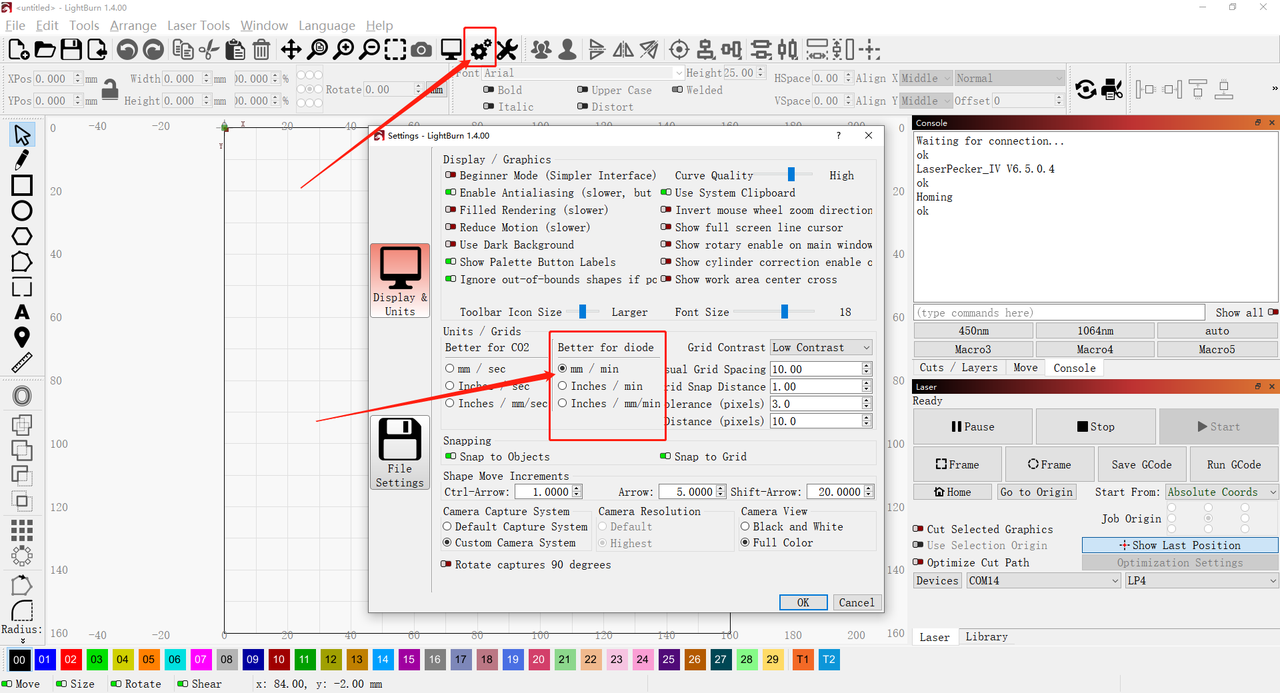

Cliquez sur l'onglet "Paramètres" dans la barre d'outils de LightBurn et localisez l'option "Mieux pour les diodes" au centre de la fenêtre contextuelle. Sélectionnez votre unité de mesure préférée et cliquez sur "OK" pour terminer le processus de configuration.

3.3 Création de votre conception

• Utilisez les différents outils disponibles dans l'espace de travail de LightBurn pour créer la conception de votre choix.

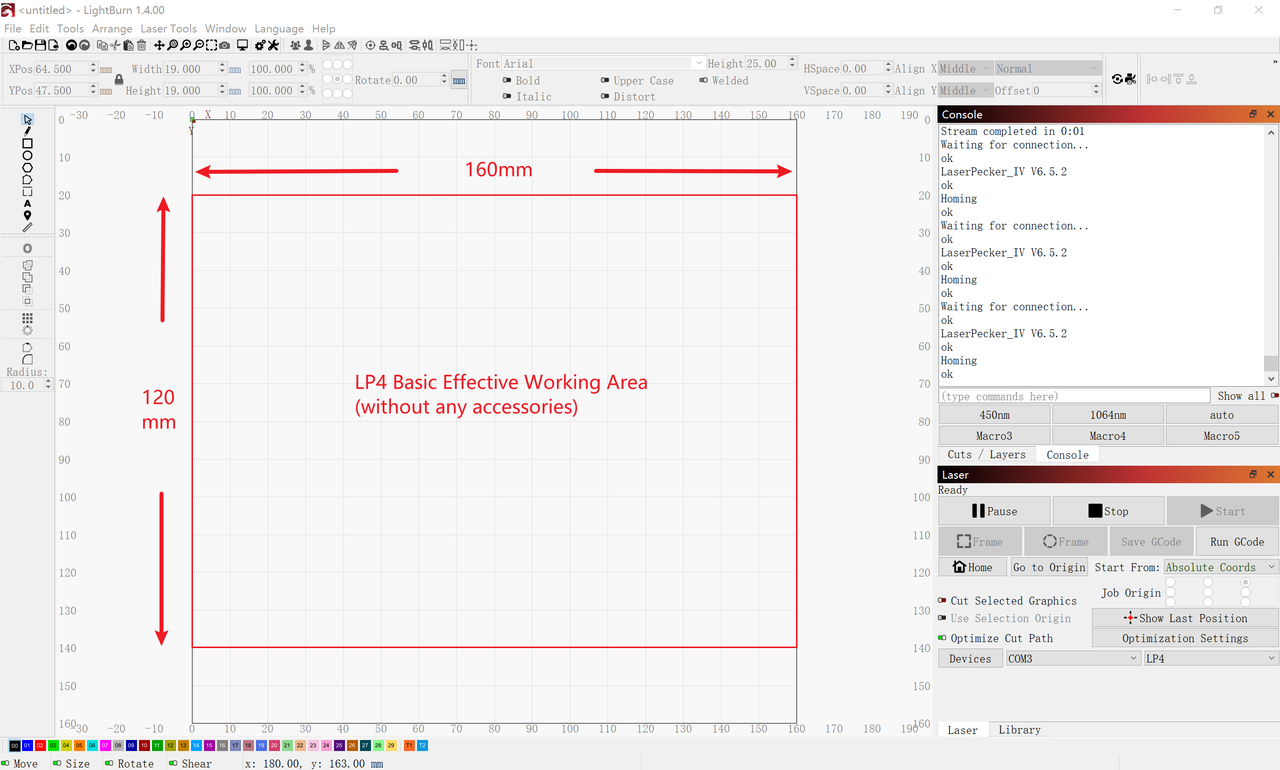

• Les dimensions maximales pour le LP4 sont de 160 x 120 mm sans accessoires.

3.4 Mise au point

Pour régler la mise au point correcte, vous pouvez utiliser trois méthodes : mise au point avec points rouges, mise au point manuelle ou mise au point avec le capot de protection.

Méthode de mise au point avec points rouges

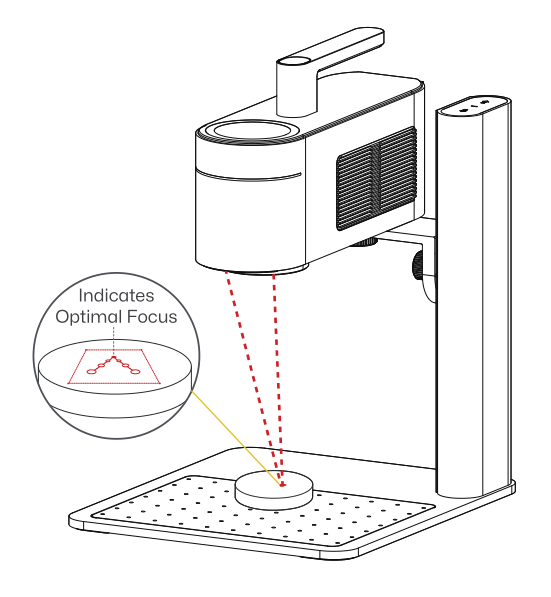

Ouvrez le panneau Console, cliquez sur "Allumer l’indicateur de portée" pour activer la fonction Mise au point avec points rouges, puis utilisez les boutons Haut/Bas du Support Électrique pour ajuster jusqu’à ce que les deux points rouges coïncident pour une mise au point correcte.

Vous pouvez également activer la fonction Mise au point avec points rouges en entrant M3000 dans le panneau Console et la désactiver en entrant M3001.

Méthode de mise au point manuelle

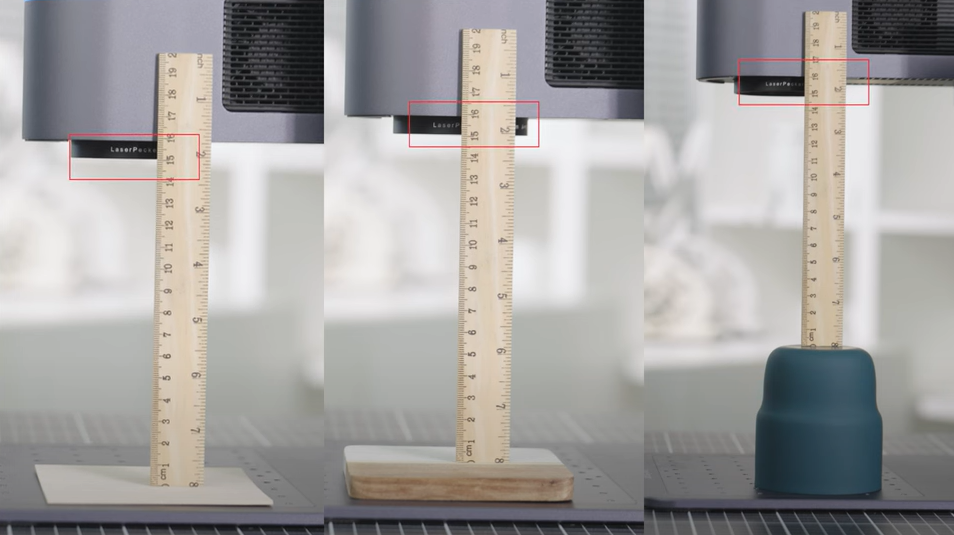

À l'aide de la règle fournie, ajustez la hauteur de l'unité laser de manière à ce que la distance entre la lentille et le dessus du matériau soit de 15 cm.

Lors de la mesure, veuillez vous assurer d'utiliser le bord inférieur de la lentille et d'éviter de toucher la lentille elle-même à tout moment.

Méthode de mise au point avec bouclier de sécurité

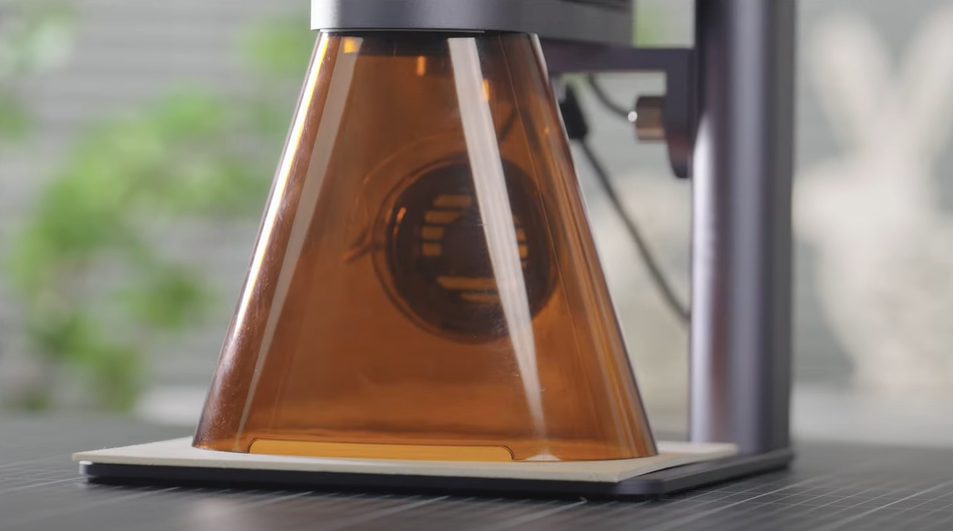

Soulevez l'unité laser à au moins 20 cm de la plaque de base. Alignez le bouclier de sécurité magnétique sous l'unité laser et fixez-le en place autour de la lentille laser. Branchez le câble du ventilateur d'extraction à l'arrière de l'unité laser.

Placez le matériau à travailler sur la plaque de base dans la bonne orientation et abaissez le support électrique. Le laser sera en mise au point lorsque le bas du bouclier de sécurité sera au tout sommet du matériau.

3.5 Prévisualisation de la conception

Pour commencer la prévisualisation :

1. Choisissez "450" dans la fenêtre "Console"
2. Sélectionnez votre conception
3. Maintenez la touche "Shift" enfoncée

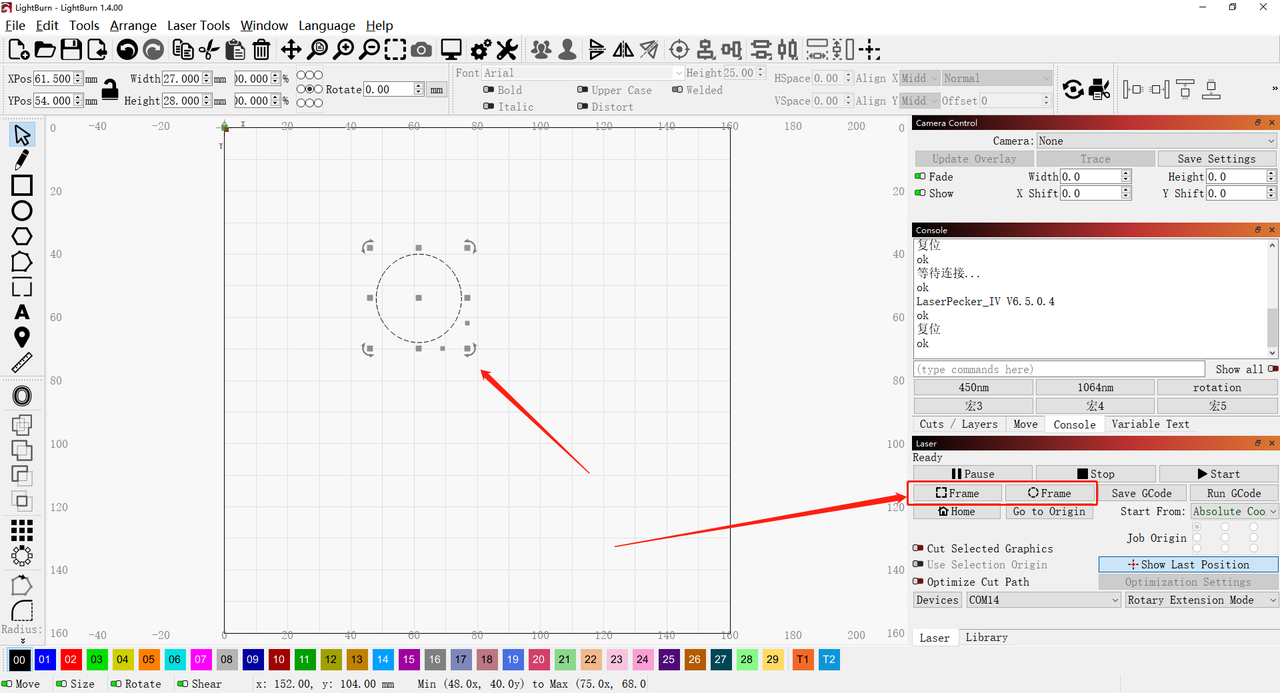

4. Cliquez soit sur pour une prévisualisation de forme carrée, soit sur pour une prévisualisation de forme circulaire.

Le laser 450nm est utilisé pour la prévisualisation. Assurez-vous que "450nm" est sélectionné comme source laser dans la fenêtre "Console".

3.6 Définition des couches, des paramètres et sélection de la source laser pour la gravure/coupe

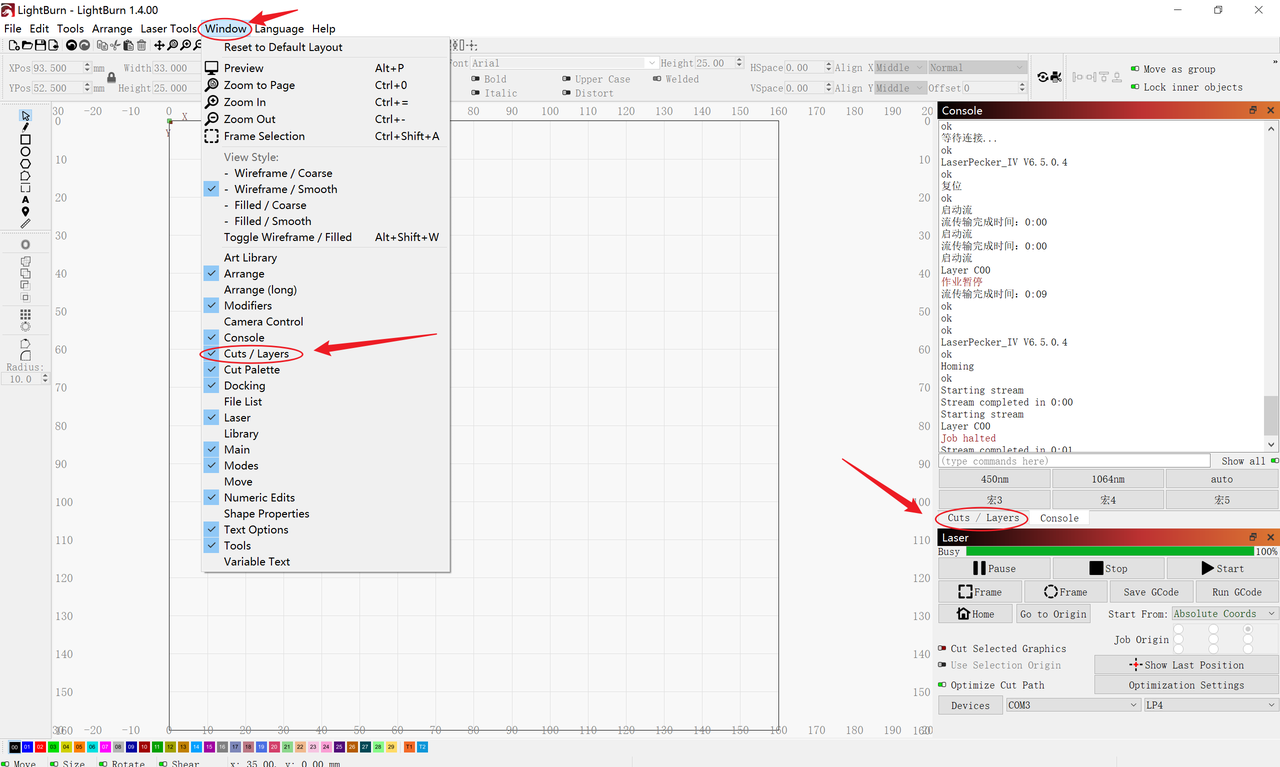

Depuis la barre d'outils, ouvrez l'onglet "Fenêtre" et sélectionnez "Coupe / Couches". Les paramètres "Coupe / Couches" seront maintenant visibles dans la fenêtre sur le côté droit.

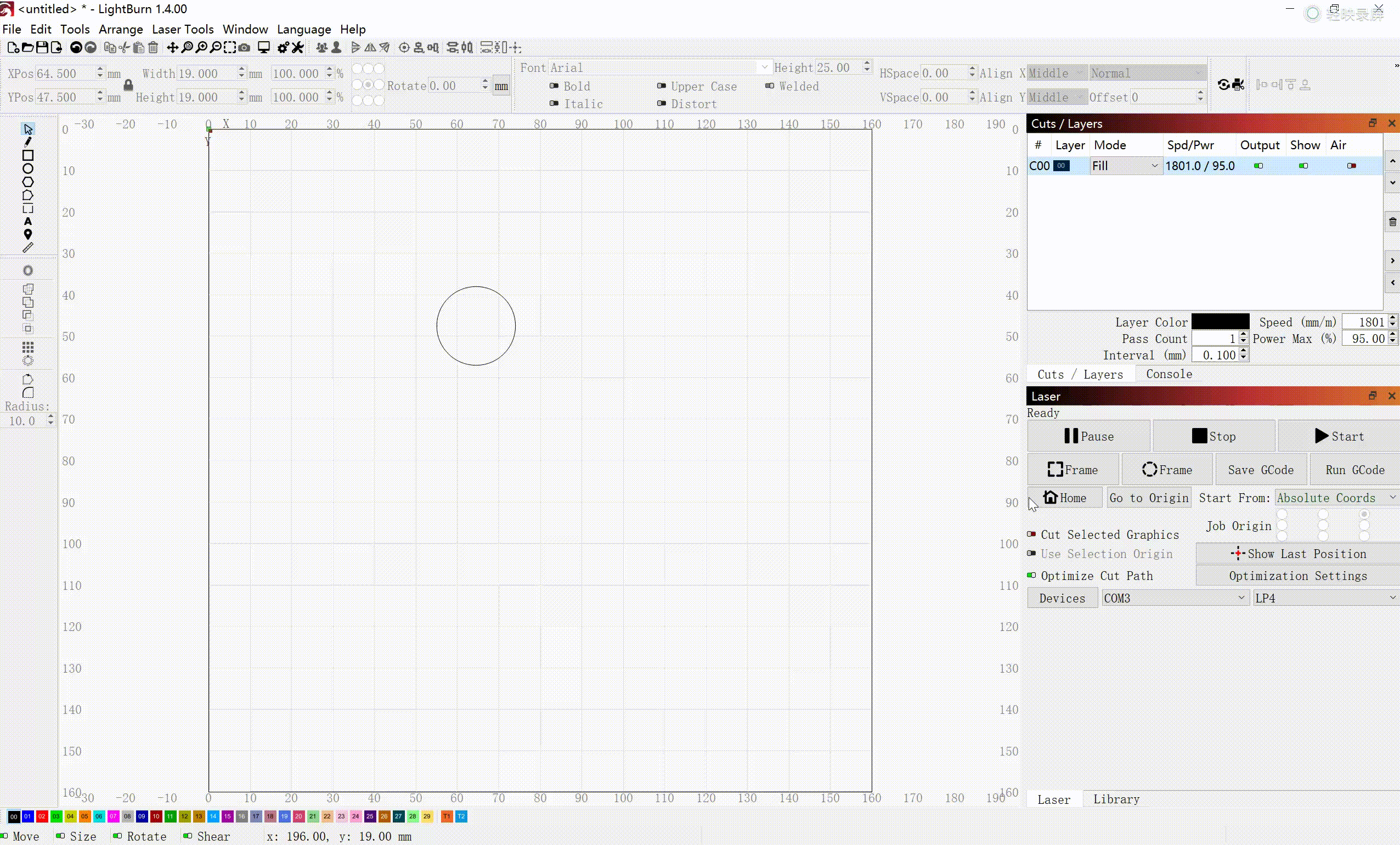

Double-cliquez sur la barre de menu "Coupe / Couches" en haut à droite pour ouvrir la fenêtre "Éditeur des paramètres de coupe". À partir de là, vous pouvez spécifier les paramètres "Vitesse", "Puissance max", "Mode", "Commun" et "Avancé", comme indiqué dans le GIF ci-dessous.

Référez-vous au tableau d'équivalence des paramètres LaserPecker et LightBurn dans la Partie 4 pour vérifier que les paramètres conviennent à votre projet.

Selon votre projet, choisissez soit "450" (laser à diode de 10W) soit "1064" (laser infrarouge de 2W) dans la fenêtre "Console".

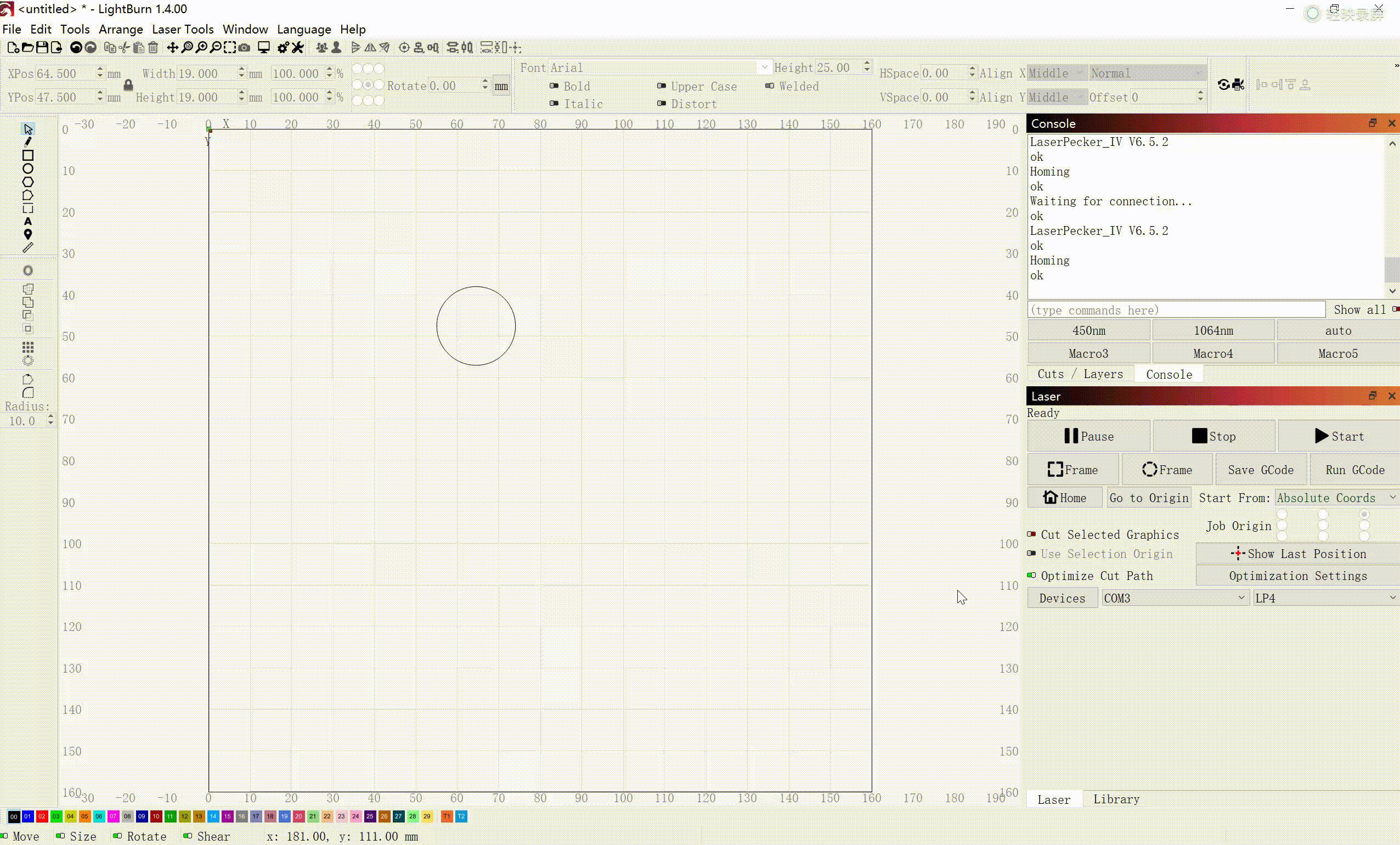

Cliquez sur "Démarrer" pour commencer la gravure ou la coupe. Utilisez les boutons correspondants pour "Pause" ou "Arrêter" un projet si nécessaire, comme indiqué dans le GIF ci-dessous.

Si LightBurn se déconnecte du LP4 pendant la configuration, cliquez sur "Homing" ou "Appareils", re-sélectionnez le package de configuration LaserPecker 4 et reconnectez le LP4 à LightBurn en cliquant sur "OK".

3.7 Configuration de l'accessoire Extension de glissière

L'accessoire Extension de glissière augmente la zone de travail du LP4 à 160 mm x 300 mm.

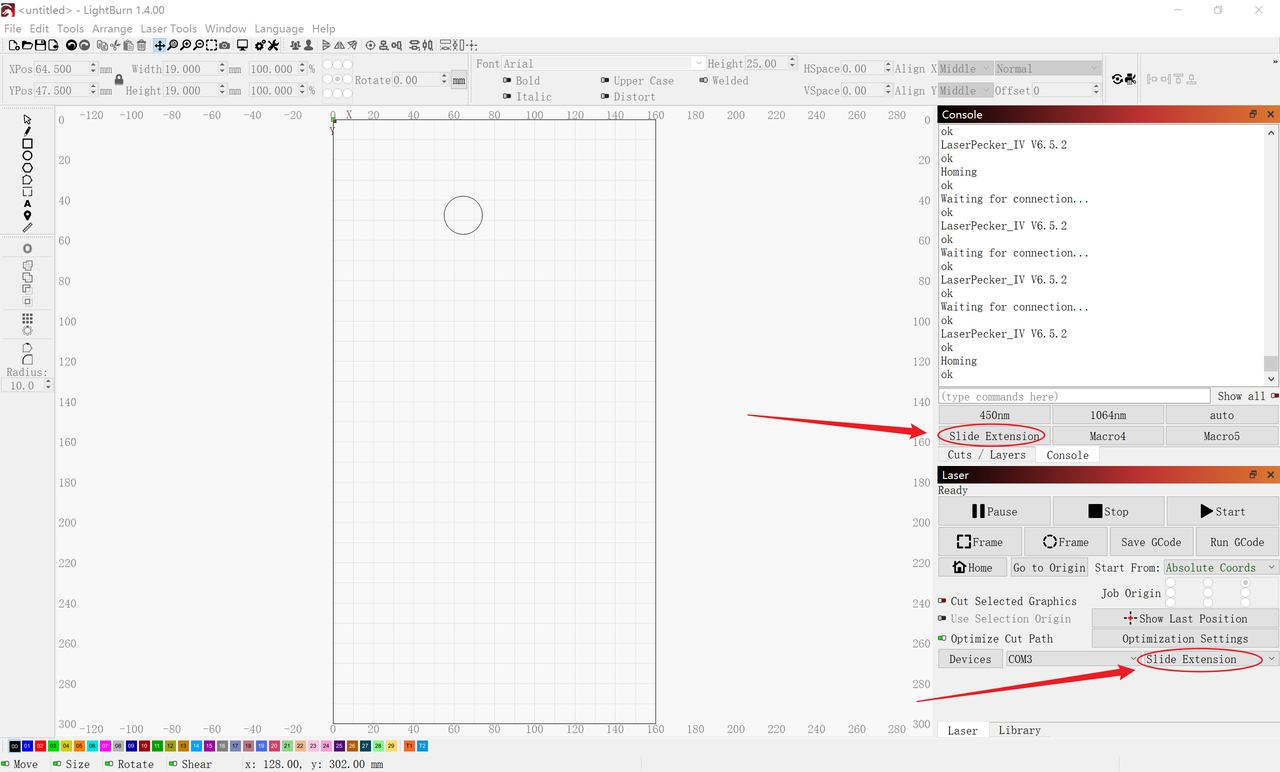

Connectez votre LP4 à l'Extension de glissière, choisissez le package de configuration "Extension de glissière" et cliquez sur "Extension de glissière" dans la fenêtre Console.

Pour continuer, suivez ces étapes habituelles : créez vos conceptions, définissez la bonne distance focale, vérifiez l'aperçu, définissez les paramètres et choisissez la source laser appropriée pour graver et/ou couper.

→ Cliquez ici pour en savoir plus sur Comment configurer LightBurn pour utiliser l'Extension de glissière.

3.8 Configuration de l'accessoire Extension rotative

Avec l'accessoire Extension rotative, la zone de travail du LP4 s'étend à 160 mm x 628 mm.

Connectez votre LaserPecker 4 à l'Extension rotative.

→ Cliquez ici pour en savoir plus sur Comment configurer LightBurn pour utiliser l'Extension rotative.

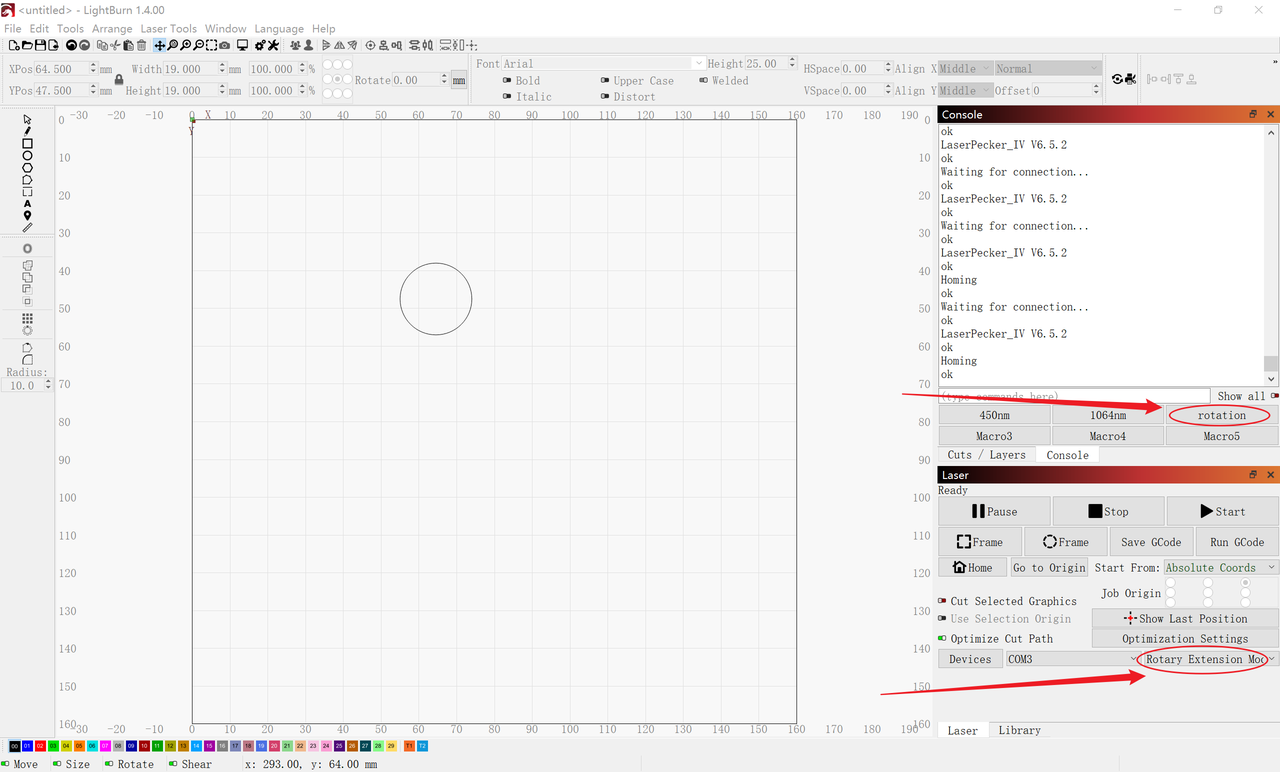

Choisissez le package de configuration "Extension rotative" et cliquez sur "rotation" dans la fenêtre Console.

Cliquez sur "Outils laser", puis sur "Configuration rotative" (ou utilisez ctrl+shift+R) pour ouvrir la fenêtre "Configuration rotative".

Laissez le type rotatif par défaut réglé sur "Chuck" et l'axe rotatif réglé sur "Axe Y".

Activez le bouton "Activer la rotation".

Entrez la vitesse de rotation souhaitée, avec un maximum de 4500 mm/rotation.

Mesurez le diamètre ou la circonférence de l'objet à graver et entrez la valeur dans le champ correspondant "Diamètre de l'objet" ou "Circonférence".

Pour que le mode rotatif LP4 fonctionne correctement, les paramètres par défaut du type rotatif et de l'axe rotatif ne doivent pas être modifiés.
Le diamètre maximal pour le paramètre Extension rotative LP est de 200 mm, et la circonférence maximale est de 628 mm (≈200*π).

La taille par défaut de l'espace de travail est de 160 mm x 160 mm. Suivez les étapes si vous devez réajuster la taille : cliquez sur "Appareil" > "Mode Extension rotative" > "Modifier" > "GRBL-M3 (1.1e ou version antérieure)" > "Suivant". Définissez les dimensions souhaitées de l'espace de travail et cliquez sur "Suivant" > "Assistant Nouveau périphérique" > "Suivant" > "Terminer", comme montré dans le GIF ci-dessous.

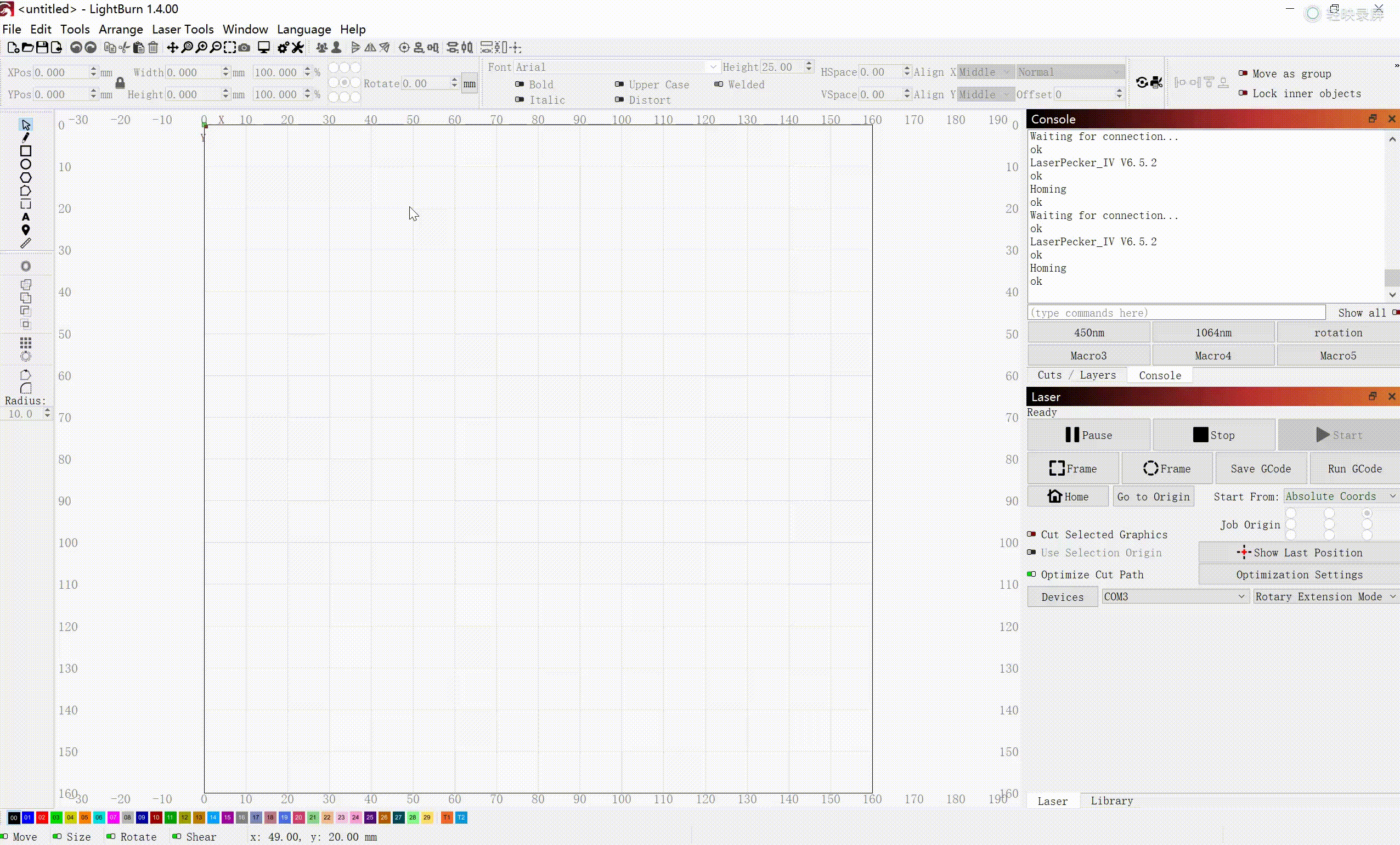

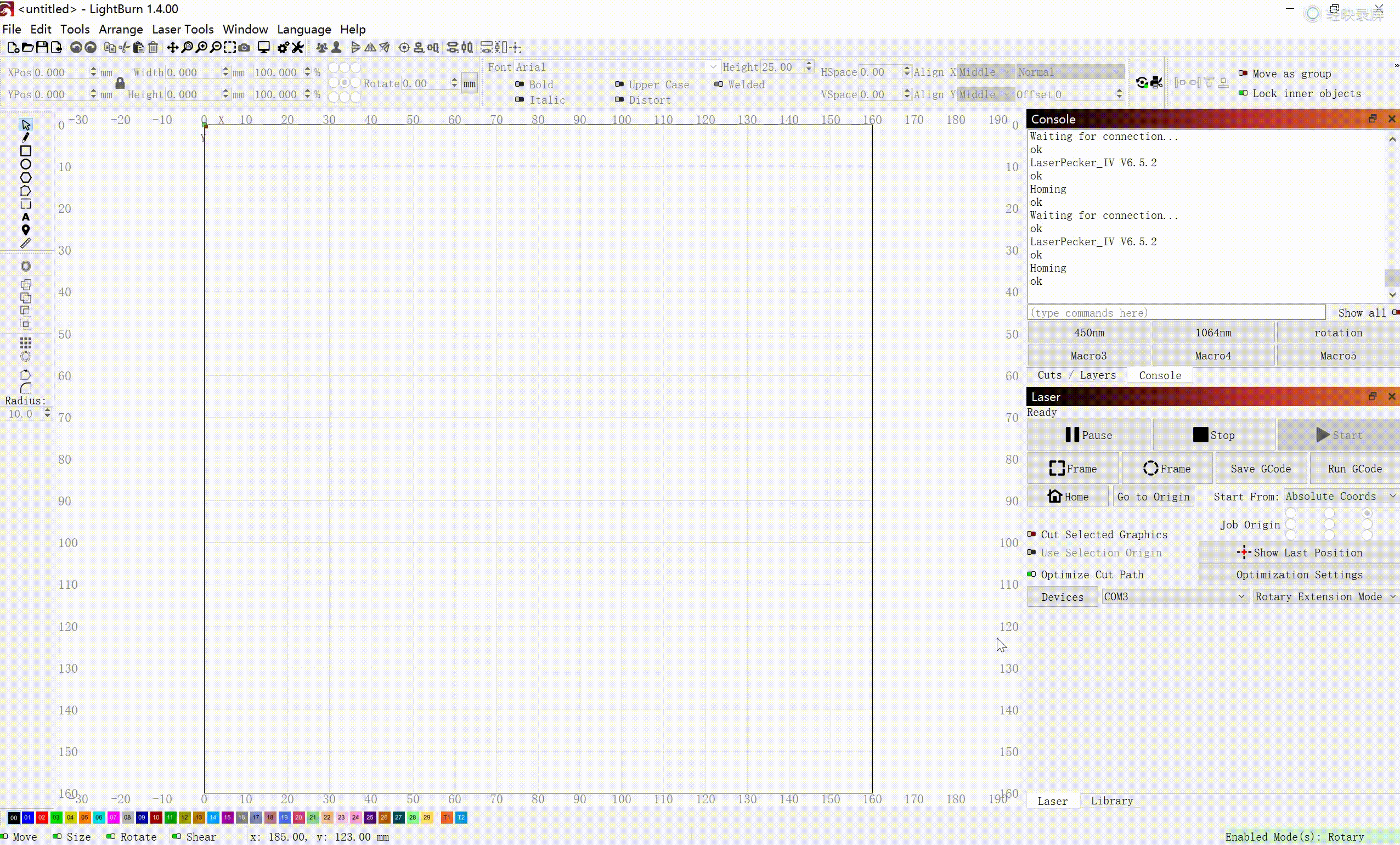

Choisissez "Mode Extension rotative" comme "Appareil" pour voir la taille de l'espace de travail ajustée.

Vous pouvez définir l'espace de travail aussi grand que vous le souhaitez, mais veuillez noter que la zone maximale effective pour le LP4 avec une extension rotative est l'axe Y - 160 mm et l'axe X - 628 mm (≈2200*π).

Pour continuer, suivez les étapes habituelles : créez votre conception, réglez la distance focale correcte, vérifiez la prévisualisation, définissez les paramètres et choisissez la source laser appropriée pour graver et/ou couper.

4. Tableau d’équivalence des paramètres LaserPecker et LightBurn

La partie "Tableau d’équivalence" montre la correspondance des paramètres entre l’application/logiciel LP et LightBurn.

1. Dans l’application/logiciel LP, la puissance est réglable de 1 % à 100 %, ce qui correspond à une Puissance de 130 à 255 dans LightBurn.

2. La Profondeur que vous pouvez définir dans l’application/logiciel LP est de 1 % à 100 %, ce qui correspond à une Vitesse de 24 000 mm/min à 240 mm/min dans LightBurn (plus la profondeur est élevée, plus la vitesse est faible).

La partie "LightBurn & LaserPecker LP4" présente les paramètres Min et Max à utiliser avec votre LP4 sur LightBurn.

5. Tutoriels supplémentaires

Pour plus d'instructions opérationnelles, veuillez consulter les tutoriels officiels de LightBurn :

Tutoriels LightBurn et Document officiel de LightBurn.

Pour plus de tutoriels sur LaserPecker LP4, Extension de glissière et/ou Extension rotative, veuillez consulter la Playlist YouTube dédiée à LaserPecker LP4.

• LP4.lbdev 5 ko
